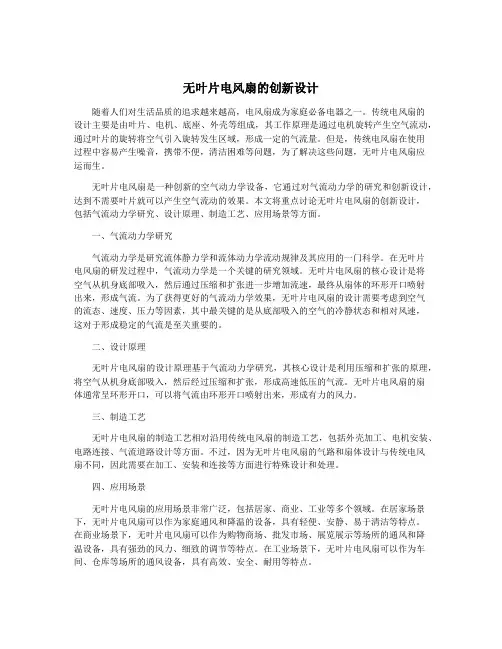

无叶片电风扇的创新设计

摘要：无叶片电风扇没有传统电风扇的叶片，气流柔和，无冲击感觉，使用安全可靠，拆卸清洗方便。本设计针对目前市场上的立式无叶片电风扇的缺点进行了创新改造，将立式改成卧式结构，可以放置在软基面上，不容易被碰倒；采用相切进风方式，减少了空气及自身的反向阻力，提高了工作效率，节约能源。

关键词：无叶片电风扇卧式创新设计

中图分类号：o657.31 文献标识码：a 文章编号：1674-098x （2012）12（b）-00-02

innovative design of the no blade fanner

duan shao-li

mechanical and electronic engineering department of wuhan technical college of communications wuhan 430065 abstract：the no blade fanner has the blades as the traditional fanner. the airflow is soft， no shock feeling，using safely and reliable， convenient to dismounting and cleaning. aiming to the shortcoming of the vertical no blade fanner in the current market， the design has some innovation as following：（1） translating the vertical blade fanner into a horizontal structure， which can be placed on a soft surface， not easy to be knocked down；（2） using air inlet mode tangentally， which reduces the air and its reverse

resistance， improving the work efficiency and saving energy. keywords：no blade fanner horizontal innovative design 怎样既能清爽度过炎热的夏天，又易于清洗、环保节能、安全可靠，是目前大家共同关注的问题。目前市面上的无叶片电风扇多采用立式结构，主体的圆筒直径要远小于风扇头的直径，这样风扇只能放在桌子上等硬基面上，稍微不小心的触碰就容易倾倒；且电机带动的风是以垂直的方式吹入出风环的进风口，很大一部分风碰到出风环的内壁后又反向，增加了空气流动的阻力，从而使风速大大降低，只有开大档位才能获得更大的风速，这样就需要更多的电能。本次设计的无叶片电风扇（卧式）可放置在床上等软基面上，且采用相切方式进风，减少了反向风的阻力，从而更加节能环保。卧式无叶片电风扇适用于家庭、学校等场合，既安全可靠、又环保节能。

1 研究思路和设计方案

无叶片电风扇多采用空气增压机的原理，使风力加大，从而拥有更好的风力效果。但是在市面上的无叶片电风扇中还是存在有一些缺陷，例如风扇底座的接触面积较小造成其底座不是十分稳定易造成倒地的危险；加上在电风扇的高度造成的重心偏高，使电机转动时震动过大更加不稳定。针对市面上的无叶片电风扇的缺点，项目组进行了改造。

（1）经过与传统风扇的比较，项目组决定采用卧式箱体底座取代原来的立式底座，这样就改变了原来头与座的比例，且增大接触

面积，使其放在桌面上更平稳，甚至在床铺等软基面上也可以平稳放置，不容易倒翻。

（2）对于电动机在工作时的震动引起噪音问题，我们则用钩套使电动机固定，钩套采用软橡胶材料更有利于吸震，减小了噪音。（3）由于采用卧式的底座，电机放置在底座中，这样从电机吸进来的空气与进风环（圆环）进风口之间成90°的夹角关系，由于内环的阻挡，不利于进风，对此我们联想到鼓风机的结构原理，使空气以相切的方式进入进风环，这样既减少了风力损失，又增大了进风量。且将风扇的双向进风口改为单口增压进风。

（4）电机安装空间的布置。内部安装时，尽量利用空间使其结构更加紧凑，以便于最大化利用空间，有利于风扇向小型化合的方向发展。

（5）外形设计。在设计外形时，本着美观实用，尽量减少体积的原则，主体采用箱体结构，连接处采用弧面连接，适用于家庭用。

2 结构设计

无叶片电风扇（如图1所示）由底座（进风口）、支座、电机、百叶扇、导风管、出风环（出风口）、转头立柱、控制板、遥控器等组成，具有风速调节、转头、定时等功能，也可通过遥控器进行遥控。

底座8采用卧式结构，改变了原来无叶片电风扇头大座细，容易倾翻的缺点。另外，在底座的侧面开有进风孔7，当电机旋转时，空气便从进风孔被吸入。电机4用支座11和钩套5固定，并以30°

的倾斜角度安放在底座8里，外界空气通过电机4带动从进风孔7被吸入，通过百叶扇3沿着弧状导风管2相切进入出风环1，出风环的边缘上有1毫米宽的细缝，进入出风环的空气在压力的作用下就从该细缝中高速吹出，并带动周围的空气一起流动，从而使吹出的实际风量增倍。

为了保证电机成30°的倾斜角度安放在底座中，从而使从电机出来的空气成一定角度沿着导风管以相切的方式进入出风环的进风口，设计了如图1所示的支座11和导风管2。两个支座的下表面都设计成30°斜面，支座1的中间铣有一个半圆和卡槽，用来安放电机下端；两端铣有两个钩套，利用钩套将电机固定。支座中间铣有一个半圆，用来安放电机的上端。这样通过两个支座以及胶皮圈就可将电机固定。导风管大头连接电机出风口，小端连接出风环的进风口，起导向风的作用。

3 创新点

卧式无叶片电风扇具有如下创新点：

（1）将原来的立式改为卧式，改良了之前头大身小的缺点，这样即使放置在床上等软基面上也不容易倾翻，更稳固；

（2）设计30°支座来支撑并固定电机，使电机倾斜30°放置在底座中；

（3）如图2所示，采用弧状导风管，进入出风环中的风与出风环相切，使进入出风环中的风速基本无减速，从而保证出风环中压力能迅速增加，增加了风速，与立式无叶片电风扇相比，消耗同样
