高吸水性树脂丙烯酰胺_丙烯酸_对苯乙烯磺酸钠三元共聚物的合成
聚丙烯酸盐高吸水树脂合成工艺研究进展

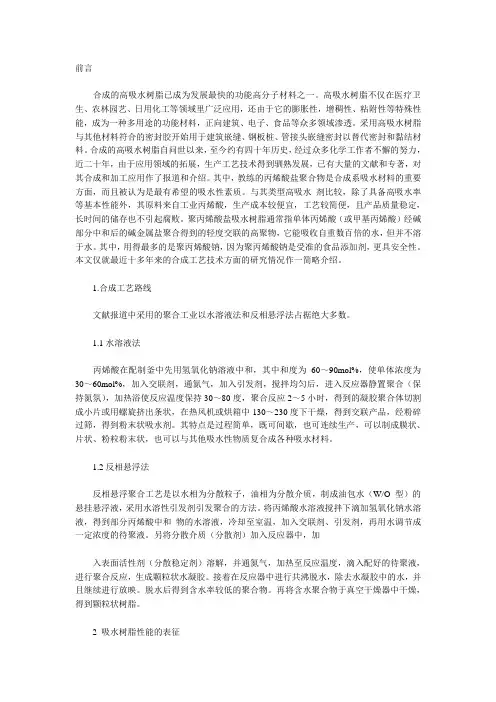

前言合成的高吸水树脂已成为发展最快的功能高分子材料之一。
高吸水树脂不仅在医疗卫生、农林园艺、日用化工等领域里广泛应用，还由于它的膨胀性，增稠性、粘附性等特殊性能，成为一种多用途的功能材料，正向建筑、电子、食品等众多领域渗透。
采用高吸水树脂与其他材料符合的密封胶开始用于建筑嵌缝、钢板桩、管接头嵌缝密封以替代密封和黏结材料。
合成的高吸水树脂自问世以来，至今约有四十年历史，经过众多化学工作者不懈的努力，近二十年，由于应用领域的拓展，生产工艺技术得到驯熟发展，已有大量的文献和专著，对其合成和加工应用作了报道和介绍。
其中，教练的丙烯酸盐聚合物是合成系吸水材料的重要方面，而且被认为是最有希望的吸水性素质。
与其类型高吸水剂比较，除了具备高吸水率等基本性能外，其原料来自工业丙烯酸，生产成本较便宜，工艺较简便，且产品质量稳定，长时间的储存也不引起腐败。
聚丙烯酸盐吸水树脂通常指单体丙烯酸（或甲基丙烯酸）经碱部分中和后的碱金属盐聚合得到的轻度交联的高聚物，它能吸收自重数百倍的水，但并不溶于水。
其中，用得最多的是聚丙烯酸钠，因为聚丙烯酸钠是受准的食品添加剂，更具安全性。
本文仅就最近十多年来的合成工艺技术方面的研究情况作一简略介绍。
1.合成工艺路线文献报道中采用的聚合工业以水溶液法和反相悬浮法占据绝大多数。
1.1水溶液法丙烯酸在配制釜中先用氢氧化钠溶液中和，其中和度为60～90mol%，使单体浓度为30～60mol%，加入交联剂，通氮气，加入引发剂，搅拌均匀后，进入反应器静置聚合（保持氮氛），加热浴使反应温度保持30～80度，聚合反应2～5小时，得到的凝胶聚合体切割成小片或用螺旋挤出条状，在热风机或烘箱中130～230度下干燥，得到交联产品，经粉碎过筛，得到粉末状吸水剂。
其特点是过程简单，既可间歇，也可连续生产，可以制成膜状、片状、粉粒粉末状，也可以与其他吸水性物质复合成各种吸水材料。
1.2反相悬浮法反相悬浮聚合工艺是以水相为分散粒子，油相为分散介质，制成油包水（W/O型）的悬挂悬浮液，采用水溶性引发剂引发聚合的方法。
丙烯酸-丙烯酰胺共聚物吸水树脂的制备
胶体与聚合物
Ｃ ｈ ｉ ｎ ｅ ｓ ｅ Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｃ ｏ ｌ ｌ ｏ ｉ ｄ＆ Ｐ ｏ ｌ ｙ ｍｅ ｒ
１ ． ３ 性 能表征
较好的光 、 热稳定性 ， 无味无毒无腐蚀性 ， 是最具 有前途的高吸水性树脂之一 。 本课题组已对丙
烯酸类共聚物超吸水树脂进行 了一些研究［ ７ － ９ １ ， 本
文主要研究交联剂 、引发剂及单体配 比对吸水树 脂性能的影响， 优化了树脂制备工艺条件 。
１ 实 验部 分
Ｖ０ １ ． ３ １ Ｎｏ ． ２
ห้องสมุดไป่ตู้
Ｊ ｕ ｎ ．２ ０ １ ３
丙烯 酸 一丙 烯 酰胺 共聚 物 吸水 树 脂 的 制备
李廷希 魏 萌 赵玉花 袁成前 陈泉 良 郝 国庆 苏 文 李 坤
（ 山东科技大学材料科学与工程学院， 山东青 岛 ２ ６ ６ ５ ９ ０ ） 摘要 ： 采用溶液聚合法 ， 以丙烯 酸（ Ａ Ａ） 和丙烯酰胺（ Ａ Ｍ） 为单体 ， Ｎ， Ｎ’ 一 亚 甲双丙烯 酰胺（ Ｎ ＭＢ Ａ ） 为交联 剂， 过硫酸铵为引发剂 ， 制备 了丙烯酸 ． 丙烯酰胺共 聚物吸水树脂 ， 探讨 了单体 配 比（ ｍ ， ｍ 。 ） 、 交联剂 和引发 剂用量对树脂吸水率 的影 响。结果 表明 ： 在６ ５ ℃时 ， 丙烯酸一 丙烯酰胺共聚物吸水树脂 的最佳制备条件为 ： 丙
烯 酸和丙烯酰胺质量 比为 ４ ： １ ， 交联剂 和引发剂用量 分别 为聚合单 体（ 丙烯酸和丙烯酰胺） 总质量 的 ０ ． ０ ２ ％和
耐盐抗压高吸水性树脂的制备及其应用
耐盐抗压高吸水性树脂的制备及其应用摘要：本文研究制备了一种具有耐盐抗压高吸水性的树脂，并探讨了其应用。
制备过程中采用了反相乳液聚合的方法，引入了丙烯酸和丙烯酰胺等单体，并添加了交联剂，使得树脂具有了优异的耐盐性、抗压性和高吸水性能。
同时，在农业领域，树脂可用于提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量。
关键词：耐盐抗压高吸水性、树脂、反相乳液聚合、交联剂、农业1. 引言水是生命的基础，而土地是农业生产的基础。
但是，全球气候变化、人口增长和环境污染等因素导致了水资源短缺和土壤盐渍化等问题，给农业生产和生态环境带来了巨大的挑战。
因此，开发一种具有耐盐抗压高吸水性的树脂，可以提高土壤水分利用率，改善盐渍土的质量，减轻植物对盐渍土的敏感性，从而提高农作物的产量和质量，对于解决上述问题具有重要的意义。
2. 实验方法2.1 材料十二烷基苯磺酸钠（SDS）、双氧水（H2O2）、一硫代二甲醇（MT）、甲基丙烯酰胺（MAM）、乙酸丙烯酯（AA）、交联剂等。
2.2 反相乳液聚合法制备树脂以MT和SDS为复配乳化剂，将MT和SDS按照一定比例溶解在去离子水中，得到复配乳化剂溶液。
将MT和SDS复配乳化剂溶液倒入四口瓶中，在其中加入盐类水解液、H2O2、AA、MAM等单体，并通过喷淋的方式加入交联剂。
在磁力搅拌器上加热，使体系温度达到80°C，同时加入过氧化氢，即可引发乳液聚合反应。
随着反应的进行，可以观察到乳液逐渐变浓，到达90°C时停止反应，得到未固化树脂。
2.3 固化树脂将未固化的树脂在60°C下进行烘烤，直至样品表面完全干燥，然后继续在140°C下进行固化处理，约30min后即可取出固化树脂。
3. 结果及分析通过实验发现，制备的树脂具有优异的耐盐性、抗压性和高吸水性能。
在水浸泡10min，然后放置24h后，样品吸水率达到了1500%左右，表现出很好的吸水性能。
聚丙烯酸-聚丙烯磺酸钠高吸水树脂的制备
聚丙烯酸-聚丙烯磺酸钠高吸水树脂的制备摘要：本文以丙烯酸、丙烯磺酸钠为单体，以N，N-亚甲基双丙烯酰胺为交联剂合成了聚丙烯酸/聚丙烯磺酸钠交联网络高吸水树脂。
实验结果表明，丙烯酸钠与丙烯磺酸钠两单体比例为5：1时，吸水倍率可达110倍。
反应温度60℃，丙烯酸中和度40%，交联剂用量1%，为最佳的反应条件。
关键词：高吸水性树脂，聚丙烯酸，聚丙烯磺酸钠高吸水性树脂是具有低交联度且含有亲水基的水溶胀型高分子聚合物，能够吸收自身质量的几百倍甚至上千倍重量的水[1]。
高吸水树脂在当今社会的应用越来越为广泛，其具有高能力的吸水性能与保水性能，已经引起了科学家的高度重视[2-4]。
目前，中国市场高吸水树脂需求量很大，但多数都是依赖于进口，中国在高吸水树脂生产制造方面相当落后，工业化规模小、产量低[5-6]。
因此，为促进我国高吸水树脂的产业化发展，需要加大对高吸水树脂的研究。
本文以丙烯酸、丙烯磺酸钠为单体采用溶液法合成了交联网络结构的高吸水树脂。
并探讨了温度、丙烯酸中和度、交联剂用量等因素对树脂性能的影响。
1.实验部分1.1实验过程在25ml的烧杯中加入适量蒸馏水和丙烯酸，加入一定量的NaOH调节丙烯酸中和度，待其溶解之后依次加入烯丙基磺酸钠、过硫酸钠及N，N-亚甲基双丙烯酰胺，搅拌使之溶解成均一溶液，调节水浴温度反应至形成稳定凝胶，再放入烘箱中干燥，即可获得聚丙烯酸/聚丙烯磺酸钠（PAA/PSA）高吸水树脂。
1.2表征方法采用Perkin Elmer1730 FTIR 仪对完全干燥的样品进行了红外光谱分析。
扫描范围为 400-4000cm-1。
选取一块完全干燥的样品称重，并记录其质量为m。
再将样品浸没在500ml的自来水中，每间隔一天称量一次吸水凝胶的质量直至达到吸水饱和，记录饱和凝胶的质量为m1，试样的吸水倍率ω可按式（1）进行计算：图1 PAA/PSA树脂的FTIR谱图图1为PAA/PSA共聚物高吸水性树脂的红外光谱图。
（高分子化学与物理专业论文）丙烯酸丙烯酰胺高吸水树脂溶液共聚合成与吸液吸附性能研究
湘 潭 大 学 2006 届 硕 士 论 文I 摘 要本文较系统地研究了以丙烯酸(AA)和丙烯酰胺(AM)为单体，采用水溶液聚合方法合成的聚丙烯酸(盐)/丙烯酰胺高吸水树脂(PAAAM)的吸液吸附性能，结果表明：PAAAM 树脂具有吸液倍数大、耐盐性好、吸水后凝胶强度较好、对过渡金属离子吸附较强等特点。
研究结果主要内容包括：以N,N －亚甲基双丙烯酰胺（NMBA ）为交联剂，过硫酸钾（KPS ）为引发剂，丙烯酸（AA ）和丙烯酰胺（AM ）为单体，以吸液倍率和吸液后的凝胶强度为评价指标，用正交实验法和阶梯升温法确定了PAAAM 树脂的最佳合成条件，得到该树脂在0.9%NaCl 溶液中的吸液倍率为133g ·g -1，最大吸蒸馏水倍率为2710g ·g -1，且吸液后凝胶强度较好。
最佳合成条件如下：单体质量浓度[M]为25%，丙烯酸中和度N 为60%，丙烯酸与丙烯酰胺的质量比R 为6:1，交联剂和引发剂相对于单体的质量分数[C]和[I]分别为0.01%和0.1%，反应温度与时间为60℃（2h ）、70℃（2h ）、80℃（3h ），并对PAAAM 吸液性能的重要影响因素进行了单因素考察及回归分析。
系统研究了PAAAM 树脂在不同盐溶液中的吸液倍率与时间的关系及PAAAM 粒径与溶液温度对其吸液速率的影响；考察了溶液pH 值对PAAAM 树脂吸液倍率的影响；讨论了PAAAM 树脂在高温下的恒温保水性能。
通过对PAAAM 树脂吸附过渡金属Cu 2+和Fe 3+的研究发现，该树脂对Cu 2+和Fe 3+的吸附动力学可以用t q q k q t ee t 1122+=来描述；探讨了PAAAM 树脂对过渡金属Cu 2+和Fe 3+的吸附等温式、溶液pH 值及不同单体配比组成对PAAAM 树脂吸附Cu 2+和Fe 3+的影响，最大吸附量分别为247mg ·g -1和173mg ·g -1。
合成了聚乙二醇双丙烯酸酯，并对其进行了FT -IR 和1H -NMR 表征，考察了采用不同交联剂合成的PAAAM 树脂的吸液吸附性能。
丙烯酸丙烯酰胺复合吸水材料的制备与吸水性能的测定
ABSTRACT
Aqueous solution polymerization synthesized poly acrylic acid-acrylamideP (AA - AM). System research different ratio of monomers, total monomer concentration of conditions on the P (AA - AM) the influence of moisture absorption performance. Orthogonal experiment the optimum reaction conditions, the maximum moisture absorption rate of 1.05 g/g. Hygroscopic experimental results found that P (AA - AM) copolymer of moisture absorption performance is better than its correspondinghomopolymerand traditional inorganic hygroscopic material silica gel and molecular sieve. Acrylic acid (AA) andacrylamide(AM) copolymer is a kind of widely used multi-functional polymer compound. Such as adjusting AM and AA monomer ratio and reaction conditions, can be prepared by different structure and different molecular weight of the copolymer, so as to adapt to as flocculating agent, oil production of oil displacement agent and scale inhibitor and requirements. Because of the acrylic acid andacrylamideeach containing acid base (- COOH) and amide group (- CONH) such a strong suction wet group, so be as organic polymer hygroscopic material of important. This paper systematically researchcomonomerratio, monomer concentration and polymerization conditions onthe P (AA - AM) the influence of moisture absorption performance, choose the best process conditions provide the basis.
丙烯酸系高吸水性树脂的中试试验研究
丙烯酸系高吸水性树脂的中试试验研究
丙烯酸系高吸水性树脂（也称为水凝胶树脂）是一种能够高效吸水并保持其形状和结构的高分子材料。
这种树脂可以广泛应用于医药、卫生用品、农业等领域，具有很大的应用潜力。
为了进一步优化该树脂的性能和改善其吸水性能，在此进行了中试试验研究。
本次试验使用的丙烯酸系高吸水性树脂是由甲基丙烯酸甲酯（MAM）、丙烯酸钠（ANa）、丙烯酰胺（AM）、甲基丙烯酸乙酯（MAE）、N-甲基丙二烯酰胺（MBA）等多种单体以及交联剂组成。
试验分为以下几个步骤。
按照一定比例调配单体和交联剂，制备高吸水性树脂的前驱体。
将甲基丙烯酸甲酯、丙烯酸钠、丙烯酰胺、甲基丙烯酸乙酯、N-甲基丙二烯酰胺溶解于溶剂中，并添加足够的交联剂，充分混合搅拌后即可得到前驱体。
然后，使用离心机将前驱体进行离心分离。
将前驱体转移到离心管中，通过改变离心速度和时间，将前驱体分离为凝胶和溶液两个部分。
凝胶部分即为高吸水性树脂，溶液部分则可以通过后续处理进行回收利用。
接下来，对得到的高吸水性树脂进行凝胶化处理。
将凝胶部分在特定的温度和湿度条件下，进行干燥或湿润处理，使其形成具有规则形状和可控结构的凝胶。
在干燥过程中，可以选择加热恒温箱进行低温干燥，或采用自然风干的方式进行干燥。
在湿润处理中，可以选择将凝胶放置在特定温湿度条件下的恒温箱中，进行饱和湿润处理。
对得到的高吸水性树脂进行性能测试。
使用实验室常用的测试方法，对树脂进行吸水性能、保水性能、结构稳定性、温度敏感性、机械强度等性能的测试。
通过对这些性能的测试和分析，评估树脂的吸水性能和结构稳定性，并根据测试结果进行优化和改进。
高吸水性树脂丙烯酰胺-丙烯酸-对苯乙烯磺酸钠三元共聚物的合成
高吸水性树脂丙烯酰胺-丙烯酸-对苯乙烯磺酸钠三元共聚物的
合成
余巧玲;杨燕;张杰
【期刊名称】《石化技术与应用》
【年(卷),期】2012(030)003
【摘要】以丙烯酰胺(AM)、丙烯酸(AA)和对苯乙烯磺酸钠(SSS)为单体,过硫酸钾为引发剂,N,N'-亚甲基双丙烯酰胺为交联剂,采用溶液聚合法制备出AM - AA - SSS三元共聚物.结果表明,聚合最佳条件为:AA用量10 mL,AM用量3.3g,SSS用量0.5 g,引发剂用量0.040 g,交联剂用量0.010 g,反应温度60℃.在此条件下,试样的吸蒸馏水倍率为259g/g,吸盐水倍率为42 g/g.
【总页数】3页(P221-223)
【作者】余巧玲;杨燕;张杰
【作者单位】西南石油大学研究生院,四川成都610500;西南石油大学材料科学与工程学院,四川成都610500;西南石油大学研究生院,四川成都610500
【正文语种】中文
【中图分类】TQ316.33+3
【相关文献】
1.超声辅助下聚丙烯酸／丙烯酰胺高吸水性树脂的合成研究 [J], 叶晓云;肖雪清;陈丁桂;黄旭方
2.聚[丙烯酸钠/2-丙烯酰胺基-2-甲基丙磺酸]/蒙脱石三元复合高吸水性树脂的合成
与性能研究 [J], 张小红;崔英德;张维刚;蔡立彬;尹国强
3.聚(丙烯酸铵-丙烯酰胺)高吸水性树脂的合成与性能研究 [J], 熊蓉春;卜爱华;赵曦;李菲菲;魏刚
4.马铃薯淀粉/丙烯酸/丙烯酰胺接枝共聚高吸水性树脂的合成工艺 [J], 张涛;李文哲;龙林琼
5.微波法合成凹凸棒复合丙烯酸-丙烯酰胺高吸水性树脂的研究 [J], 来水利;陈峰;韩武军
因版权原因，仅展示原文概要，查看原文内容请购买。
反相悬浮法合成聚(丙烯酸钠-丙烯酰胺)高吸水树脂及性能研究
反相悬浮法合成聚(丙烯酸钠-丙烯酰胺)高吸水树脂及性能研究张圣祖;杜勇;袁庭;徐强【摘要】高吸水性树脂由于在农业、生理卫生和化学工业等领域的广泛用途近来得到广泛的观注.本文以丙烯酸和丙烯酰胺为共聚单体,N,N'-亚甲基双丙烯酰胺为交联剂,Span-60为悬浮稳定剂,采用反相悬浮聚合法合成了聚(丙烯酸钠-丙烯酰胺)高吸水树脂.探讨了交联剂浓度、悬浮稳定剂浓度、中和度和不同单体配比等对树脂吸液率的影响,以及树脂的吸液速率.结果表明,合成得到的高吸水树脂对去离子水、0.9%生理盐水和人工血液的吸收率分别达到1100g/g、90g/g和75g/g.【期刊名称】《武汉纺织大学学报》【年(卷),期】2011(024)003【总页数】4页(P31-34)【关键词】反相悬浮聚合;高吸水树脂;丙烯酸;丙烯酰胺【作者】张圣祖;杜勇;袁庭;徐强【作者单位】武汉纺织大学化学工程学院,湖北武汉430073;武汉纺织大学化学工程学院,湖北武汉430073;武汉纺织大学化学工程学院,湖北武汉430073;武汉纺织大学化学工程学院,湖北武汉430073【正文语种】中文【中图分类】O631.1高吸水性树脂（Super Absorption Polymers, SAP）是一类具有亲水基团并轻度交联的三维网络聚合物。
因其吸水能力超过自身重量数百倍，具有良好的保水性能，对水分子具有缓释作用的优点，因而被广泛应用于农业、医疗卫生、园林、工业水处理等领域[1-5]。
聚丙烯酸类高吸水性树脂作为一类全合成高吸水性树脂，由于具有成本低、工艺简单、环境污染小、吸水性能好以及产品保质期长等一系列优点，因而得到了研究人员的广泛重视。
罗晓峰等[6]以十八烷基磷酸单脂为分散剂，制备的丙烯酸钠与丙烯酰胺共聚物高吸水树脂，聚合体系稳定，聚合物呈颗粒状，产物吸水率达680mg/g。
钱欣等[7]以丙烯酸为聚合单体，采用溶液聚合法，制得了聚丙烯酸钠高吸水性树脂。
丙烯酸高吸水性树脂的制备
A聚丙烯酸高吸水性树脂的制备何琪琪摘要淀粉类高吸水性树脂，由于其降解性好，对环境友好，成为吸水树脂领域的研究重点，并取得了较大的研究成果。
高吸水性树脂或水凝胶是一类重要的部分交联聚合材料，它能够吸收大量的液体，通常是水。
高吸水性树脂的制备方法多种多样，商业上，高吸水性聚合物主要是以丙烯酸作为主要成分来生产的。
本文是以过硫酸铵为引发剂，将淀粉与丙烯酸、丙烯酰胺在水溶液中接枝聚合制备高吸水性树脂，通过考察单体与淀粉、交联剂、引发剂的质量比、反应时间、反应温度等不同的影响因素，探寻制备高吸水性树脂的最佳工艺条件与方法，从而得到吸水率高、吸水性强且能够多次反复有效吸水的高吸水性树脂。
实验结果表明：当单体与淀粉的质量比为6-7，单体与交联剂的质量比为3-3.5，引发剂占单体的质量分数为0.5%，反应时间2.5-3h，反应温度60℃时，可以合成具有较好吸水性能的高吸水性树脂，在自来水中吸水倍率可达65-75g/g。
关键词：高吸水性树脂；丙烯酸；丙烯酰胺；淀粉aA目录摘要 (I)Abstract ................................................................................................................. I I 第1章引言 .. (1)1.1 论文选题缘由 (1)1.2 课题的研究背景 (1)1.2.1 国内外研究进展 (1)1.2.2 高吸水性树脂的应用 (2)1.2.3 高吸水性树脂的性能研究 (4)1.3 (5)1.4 (6)1.5 今后产品研发的方向和展望 (7)第2章实验部分 (9)2.1 实验试剂 (9)2.2 实验仪器 (9)2.3 实验原理 (9)2.4 实验步骤 (10)2.4.1 丙烯酸中和 (10)2.4.2 淀粉糊化 (10)2.4.3 接枝共聚 (10)2.4.4 吸水能力测试 (10)2.4.5 接枝特征参数的计算 (10)第3章 (12)3.1 (12)3.2 (13)3.3 (14)3.4 (16)3.5 (17)第4章结论 (19)参考文献 (20)致谢 (21)aA第1章引言1.1 论文选题缘由淀粉原料来源广，种类多，产量丰富，用途广泛。
高吸水性树脂的制备
高吸水性树脂的制备高吸水性高分子（Superabsorbent polymers，简称SAP，也叫高吸水性树脂，高吸水性聚合物），是一种含有羧基、羟基等强亲水性基团并能够吸收、保留相对于其本身质量要大得很多的液体的新型功能高分子材料。
传统的吸水性材料如棉花、纸张、海绵、泡沫塑料等吸水倍率均较低，一般只有自身重量的20倍，且稍加挤压，极易失去水分，与之相比，高吸水树脂具有独特的优势：不溶于水喝任何有机溶剂，但能吸收相当于其自身重量几百倍乃至几千倍的水；其吸收的水份不易用机械压力压出，具有优异的保水性能；在吸收水分后能形成一定强度的凝胶，对生物组织无刺激作用；使用方法简单，具有成本低、高效益的绿色环保性。
由于高吸水树脂具有以上的优点，已被广泛应用于生理卫生用品、农业园艺、沙漠防治与绿化、环境治理、建筑等领域，是今年来深受人们重视、发展较快的新型功能高分子材料。
现在全世界高吸水树脂的年生产能力已超过14万吨。
目前，美国和日本在高吸水树脂的研究开发方面居领先地位。
我国这方面的研究起步较晚。
高吸水性树脂根据原料来源，高吸水树脂可分为淀粉体系、纤维素体系和合成树脂体系。
高吸水性树脂（SAP）又称超强吸水剂，1. 淀粉接枝丙烯腈共聚物（HSPAN）这种高吸水树脂有美国农业部提供。
工业化后，商品名为“Super Slurper”。
生产过程是将淀粉在90℃水中糊化，加入丙烯腈，以硝酸铈铵为引发剂，在20-30℃下，进行接枝共聚反应，产物在强碱作用下水解，使接枝的聚丙烯腈部分转变为相应的聚丙烯酰和聚丙烯酸盐，然后用甲醇作沉淀剂，分离、干燥得到成品，所形成的聚合物可吸收600-1000倍的水分，但长期保水性不好。
2. 淀粉-丙烯酸盐接枝共聚生产过程与HSPAN相似，方法是使用淀粉和聚丙烯酸钠的水溶液经加热混炼，由于混炼加热，在高分子键上产生自由基，取代了通常的引发剂的作用，从而形成接枝共聚物。
通常教练机用环氧氯丙烷或氯化钙。
基于丙烯酰胺的三元疏水缔合聚合物的合成
基于丙烯酰胺的三元疏水缔合聚合物的合成薛丹;杨倩;解桥娟;杨鹏辉;王振峰【摘要】丙烯酰胺与乙烯基吡咯烷酮、2-丙烯酰胺基-2-甲基丙磺酸进行自由基聚合,制备三元疏水缔合共聚物.运用红外光谱和核磁氢谱验证了共聚物的结构并对其热性能进行了表征.结果表明,热失重微分曲线上出现两个分解峰,均高于330 ℃,共聚物的热稳定性能得到很大改善;流变曲线显示随着浓度的增加,聚合物的储能模量先增大后减小,而损耗模量则逐渐增大.当聚合物浓度为1.0×10-3g/L时弹性最好,以此浓度的溶液作为驱油剂时,可提高采收率近22.68%.%A new hydrophobic associated terpolymer based on acrylamide was obtained by using hydrophil-ic monomer acrylamide(AM),heat resistance and salt tolerance monomer vinyl pyrrolidone and 2-acry-lanmido-methylpro panesulfonic acid(AMPS)via solution polymerization.The terpolymer was character-ized by infrared spectrum and 1H NMR.Thermal stability of the polymer was also evaluated.The result showed that two decomposition peak appears on differential thermo-gravimetric curve,which is higher than 330 ℃,and thermal stability is improved.The rheological curve showed that the storage modulus of the polymer increased first and then decreased with the increase of the concentration,and the loss modulus gradually increased.When the concentration was 1.0 ×10 -3g/L,the polymer has the best elasticity. When the solution is used as the flooding agent,it can enhance oil recovery by 22.68%.【期刊名称】《应用化工》【年(卷),期】2018(047)002【总页数】4页(P312-314,318)【关键词】疏水缔合物;热稳定性;驱油;采收率【作者】薛丹;杨倩;解桥娟;杨鹏辉;王振峰【作者单位】西安石油大学化学化工学院,陕西西安 710065;西安石油大学化学化工学院,陕西西安 710065;西安石油大学化学化工学院,陕西西安 710065;西安石油大学化学化工学院,陕西西安 710065;西安石油大学化学化工学院,陕西西安710065【正文语种】中文【中图分类】TQ050.4+25;TE357聚丙烯酰胺作为驱油剂可使岩心的驱油效率大幅提升，但较高分子量的聚丙烯酰胺耐高温和高矿化度性能欠佳，注入性差[1-3]。
丙烯酸钠、丙烯酰胺、对苯乙烯磺酸钠水凝胶的制备
丙烯酸钠、丙烯酰胺、对苯乙烯磺酸钠水凝胶的制备丙烯酸钠、丙烯酰胺和对苯乙烯磺酸钠是广泛应用于化学、药物和生物等领域的材料，这些材料具有良好的透明度、柔韧性、吸水性和可控性等特点，因此在日常生活中也被广泛使用。
本文将介绍这三种化合物的制备方法及其应用。
一、丙烯酸钠丙烯酸钠又称为丙烯酸钠盐，是一种无色、透明的水溶性单体，其化学结构为CH2=CHCOONa。
丙烯酸钠可用于聚合物、水凝胶、医药等领域。
制备方法：1. 丙烯酸钠的制备可以通过丙烯酸的中和反应来完成。
将丙烯酸加入含有过量的氢氧化钠或碳酸钠的水溶液中，同时搅拌加热至溶解，然后经过蒸馏、干燥即可得到丙烯酸钠。
CH2=CHCOOH + NaOH → CH2=CHCOONa + H2O应用：丙烯酸钠可以聚合变成聚丙烯酸钠，以及吸水性很强的水凝胶材料，广泛应用于生物、医药、环境等多个领域。
二、丙烯酰胺丙烯酰胺是一种无色、透明的单体，其化学式为CH2=CHCONH2，分子量71.08。
它是一种重要的有机合成原料，可用于合成聚合物，粘合剂、助剂等。
2. 还可以通过丙烯酰胺的羰基亲核加成反应制备丙烯酰胺。
将甲醛和丙烯腈加入乙醇中，加入催化剂后加热反应即可，反应后通过蒸馏、结晶得到丙烯酰胺。
丙烯酰胺是一种重要的有机合成原料，它可以聚合为聚丙烯酰胺，广泛应用于水处理、石油化工、纸浆制造等领域。
此外，丙烯酰胺还可以用于制备涂料、纺织剂和生物染料。
对苯乙烯磺酸钠水凝胶是一种高分子化合物，具有良好的吸水性、抗拉性、耐化学腐蚀性、生物相容性等特点，其化学结构为：对苯乙烯磺酸钠水凝胶的制备可通过化学合成法来完成。
将对苯乙烯二元酸和硫酸三乙酯混合，加入过量的乙烯基磺酸钠，加热反应后，通过蒸馏、干燥、研磨等工艺得到对苯乙烯磺酸钠水凝胶。
对苯乙烯磺酸钠水凝胶具有良好的生物相容性和生物可降解性，因此被广泛用于生物医学领域中，如联合组织工程、伤口敷料等。
此外，它还被用作药物载体、吸附剂、整体环境监控器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
研究与开发( 221 ～ 223 )
高 吸水性 树脂丙烯酰胺 － 丙烯 酸 － 对 苯乙烯磺 酸钠 三元共聚 物的合成
1 2 1 余巧玲 ， 杨燕 ， 张杰
( 1． 西南石油大学 研究生院， 四川 成都 610500 ; 2． 西南石油大学 材料科学与工程学院， 四川 成都 610500 )
N， N' － 摘要: 以丙烯酰胺( AM) 、 丙烯酸( AA) 和对苯乙烯磺酸钠( SSS) 为单体， 过硫酸钾为引 发 剂， 亚甲基双丙烯酰胺为交联剂， 采用溶液聚合法制备出 AM － AA － SSS 三元共聚物。 结 果 表 明， 聚合 最佳 AM 用量 3． 3 g， SSS 用量 0． 5 g， 条件为: AA 用量 10 mL， 引发剂用量 0． 040 g， 交联剂用量 0． 010 g， 反应温 度 60 ℃ 。在此条件下， 试样的吸蒸馏水倍率为 259 g / g， 吸盐水倍率为 42 g / g。 关键词: 丙烯酰胺; 丙烯酸; 对苯乙烯磺酸钠; 溶液聚合; 三元共聚物; 吸水性树脂; 吸水倍率
+ 中图分类号: TQ 316． 33 3
文献标识码: B
文章编号: 1009 － 0045 ( 2012 ) 03 － 0221 － 03
高吸水性树脂 是 含 有 强 亲 水 基 团 的三 维 网 状结构， 并具有一 定 交 联 度 的水 溶 胀 型高分子聚 合物
［1 ］
1． 3
试样表征 采用筛网法
* 收稿日期: 2012 － 01 － 04 ; 修回日期: 2012 － 02 － 13
图1
AM 用量对吸水倍率的影响
作者简介: 余巧玲( 1986 —) ， 女， 福建霞浦人， 硕士研究生。
· 222·
石
［8 ］
化
技
术
与
应
用
第 30 卷
非离子型 单 体， 与 水分子 可 产 生 氢 键
， 亲水基
． 合成树脂及塑料， 2004 ， 21 ( 2 ) : 21 － 24． 合成［J］
相关文献链接:
［ 1］ 高保娇， 王旭鹏， 李延斌． 对苯乙烯磺酸钠聚合 动 力 学 及 与 丙 J］． 高分子学报， 2005 ( 3 ) : 453 － 457． 烯酰胺共聚合的研究［ ［ 2］Sekine I， Yuasa M． Effect of ternary copolymers composed of acrylic acid， acrylamide， and sodium styrene sulfonate on corrosion of mild steel in a cooling water system［J］． Corrosion Engineering， 1998 ， 47 ( 11 ) : 837 － 849．
团增 多， 吸水 能 力 增 强; 当 AM 用 量 超过 一 定值 时， 由于聚合物间交 联 度 过大， 网络 孔 径 变小， 反 而使吸 水 倍 率 下 降。 因 此， 本 工 作 AM 用 量 以 3． 3 g为最佳。 2． 1． 2 反应温度
图3 引发剂用量对试样吸水倍率的影响
AM 用量为 由图 2 可知， 在 AA 用量为10 mL， 3． 3 g， SSS 用量为0． 5 g， 交联剂用 量 为0． 020 g， 引 发剂用量为0． 035 g的条件下， 实验 最佳 反 应 温度 为60 ℃ ， 此时吸蒸 馏 水 倍 率 为206 g / g， 吸盐水 倍 率为39 g / g。当反 应 温度 小 于60 ℃ 时， 试样 交 联 度低， 不利于形成 网 状 结 构， 吸水性 能 较低; 随着 反应温度 的 升 高， 分子 间 交 联 结 构 增 加， 试样 吸 反 应 速率 水性能提高; 当 反 应 温度 高 于60 ℃ 时， 过快， 易引起爆聚。 2． 1． 4
Synthesis of super absorbent resin acrylamide － acrylic acid － sodium p － styrene sulfonate terpolymer
YU Qiao － ling1 ， YANG Yan2 ， ZHANG Jie1 ( 1 ． Graduate School， Southwest Petroleum University， Chengdu 610500 ， China; 2 ． School of Materials Science and Engineering， Southwest Petroleum University， Chengdu 610500 ， China) Abstract: Acrylamide ( AM) － acrylic acid ( AA) － sodium p － styrene sulfonate ( SSS ) terpolymer was synthesized by solution polymerization with AM， AA and SSS as monomers， potassium persulfate as initiator，N，N' － methylene bisacrylamide as crosslinking agent． The results showed that the optimum synthetic conditions were AA 10 mL，AM 3． 3 g，SSS 0． 5 g，initiator 0． 040 g，crosslinking
第 30 卷 第 3 期 2012 年 5 月
石 化 技 术 与 应 用 Petrochemical Technology ＆ Application
Vol． 30 No． 3 May 2012
图2
反应温度对试样吸水倍率的影响
2． 1． 3
引发剂用量
图4 交联剂用量对试样吸水倍率的影响
AM 用量为 由图 3 可知， 在 AA 用量为10 mL， 3． 3 g， SSS 用量为0． 5 g， 交联剂用 量 为0． 020 g， 反 应温度为60 ℃ 的条件下， 吸水 倍 率 随着引 发 剂用 量的增加而 增 加; 当 引 发 剂用 量 达到 0． 040 g 时， 试样的吸水倍率达到最 大 值; 继 续 增 加 引 发 剂用 量， 吸水倍率反而 下 降。 这 是 因 为该 反 应 属 于自 由基反应， 引 发 剂用 量 较低时， 初始 自由 基 浓 度 低， 使得反应速率亦 低， 共聚物生成 量 少; 随着引 发剂用量增加， 活性 中心 增 多， 反 应 速率 加 快， 当 其用量达到 一 定值 时， 反 应 最 完 全， 试样 吸水 倍 率最大; 若 继 续 增 加 引 发 剂用 量， 就 会 导 致 自由 基浓度过高， 增大了自由 基 间 的 耦 合 和 歧 化 终 止 反应的几率， 同时过 量 的 引 发 剂 也 会 诱 导 单 体 均 聚反应的 发 生， 从 而 减 少 了 共聚物的生成 量， 降 低了试样的吸水性 能。 因 此， 本工 作 最佳 引 发 剂 用量为 0． 040 g。 2． 2
［2 － 6 ］
。 针 对 这 一 点， 本工 反应条件对试样吸水性能的影响 2 ． 1 ． 1 AM 用量 SSS 用 量 由 图 1 可知， 在 AA 用 量 为 10 mL， 为0． 5 g， 交 联 剂 用 量 为 0． 020 g， 引发剂用量为 0． 035 g， 反应 温度为65 ℃ 的 条件 下， 随着 AM 用 量的增加， 吸蒸馏 水 倍 率 和 吸盐水 倍 率 均 存 在 最 36 g / g) 。这是由于 AM 是一种 大值( 分别为 196 ，
［ 1］ 邹新禧． 超 强 吸水剂［M］． 第 2 版． 北 京: 化 学 工业 出版 社， 2002 : 1 － 3． ［ 2］ ． 北 京: 化 吴季怀， 林建明， 魏 月 琳， 等． 高吸水 保 水 材 料［M］ 2005 : 346． 学工业出版社， ［ 3］El － Rehim H A． Swelling of radiation crosslinked acrylamide － based microgels and theirpotential applicatians ［J］． Radiation 2005 ， 74 : 111 － 117． Physics and Chemistry， ［ 4］ 徐文娟， 蒲万芬， 刘 永 兵， 等． 模 糊 数 学 在 IPN 型水凝胶合成 J］ ． 西南石油大学学报， 2007 ， 29 ( 2 ) : 129 － 131． 中的应用［
N' － 亚 甲 基 双 丙 烯 酰 胺、 氢 氧 化 钠、 过 硫 酸 钾、 AM 和 AA 均由成 都 科 龙 化 工 试 剂 厂 生 产。 以 上 试剂均为分析纯。 1． 2 试样制备 将 AA( 10 mL) 加入广口瓶中， 用摩 尔 浓 度为 10 mol / L 的氢氧化钠 中 和 至 pH 值 为 5 。 在 其 中 SSS 和 25 mL 蒸 馏 水， 加入一定 量 的 AM， 搅拌 均 N' － 亚甲基双丙烯酰胺， 匀后加入交联剂 N， 并置 于 60 ℃ 恒温水浴 中， 然 后 加 入 引 发 剂 过 硫 酸 钾， 静置 反 应 4 h。 产 物 经 70 ℃ 干 燥、 粉 碎， 即得 AM － AA － SSS 三元共聚物。
红外谱图分析 3 452． 53 cm － 1 处 为 共聚物 仲 氨 由图 1 可知，
1 660． 83 cm － 1 处 为 酰 氨 基 C O 的 基的特征 峰， － 1 167． 28 cm － 1 处 为 SO2 伸展 振 动 峰， 的吸 收 峰， 3 1 453． 46， 1 403． 69， 1 378． 80 cm － 1 处为羟基( 面内) AM， AA， SSS 发生了聚合， 吸收峰。由此可知， 在聚 合物分子上有酰氨基、 羟基和磺酸根的存在。
