ASPE-730自动孔隙结构测试仪(恒速压汞仪)

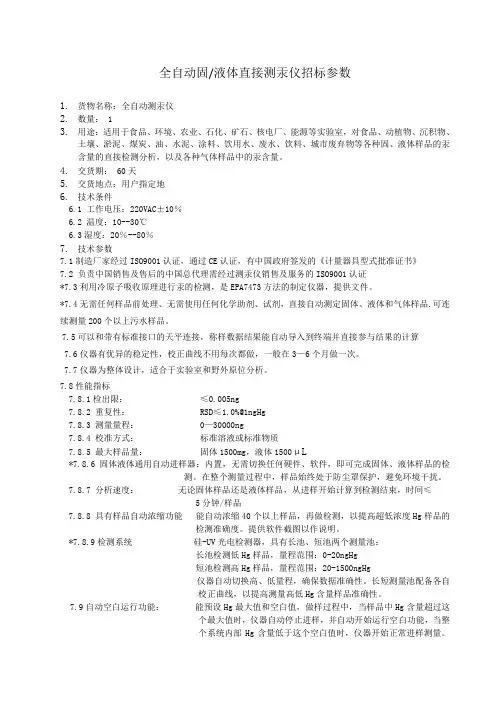

全自动固液体直接测汞仪招标参数
全自动固/液体直接测汞仪招标参数1.货物名称：全自动测汞仪2.数量： 13.用途：适用于食品、环境、农业、石化、矿石、核电厂、能源等实验室，对食品、动植物、沉积物、土壤、淤泥、煤炭、油、水泥、涂料、饮用水、废水、饮料、城市废弃物等各种固、液体样品的汞含量的直接检测分析，以及各种气体样品中的汞含量。
4.交货期： 60天5.交货地点：用户指定地6.技术条件6.1 工作电压：220VAC±10％6.2 温度：10--30℃6.3湿度：20％--80％7.技术参数7.1制造厂家经过ISO9001认证，通过CE认证，有中国政府签发的《计量器具型式批准证书》7.2 负责中国销售及售后的中国总代理需经过测汞仪销售及服务的ISO9001认证*7.3利用冷原子吸收原理进行汞的检测，是EPA7473方法的制定仪器，提供文件。
*7.4无需任何样品前处理、无需使用任何化学助剂、试剂，直接自动测定固体、液体和气体样品.可连续测量200个以上污水样品。
7.5可以和带有标准接口的天平连接，称样数据结果能自动导入到终端并直接参与结果的计算7.6仪器有优异的稳定性，校正曲线不用每次都做，一般在3—6个月做一次。
7.7仪器为整体设计，适合于实验室和野外原位分析。
7.8性能指标7.8.1检出限：≤0.005ng7.8.2 重复性：RSD≤1.0%@1ngHg7.8.3 测量量程：0—30000ng7.8.4 校准方式：标准溶液或标准物质7.8.5 最大样品量：固体1500mg，液体1500μL*7.8.6 固体液体通用自动进样器：内置，无需切换任何硬件、软件，即可完成固体、液体样品的检测。
在整个测量过程中，样品始终处于防尘罩保护，避免环境干扰。
7.8.7 分析速度：无论固体样品还是液体样品，从进样开始计算到检测结束，时间≤5分钟/样品7.8.8 具有样品自动浓缩功能能自动浓缩40个以上样品，再做检测，以提高超低浓度Hg样品的检测准确度。
压裂液伤害的计算机断层扫描技术
压裂液伤害的计算机断层扫描技术刘玉婷;崔丽;程芳;管保山;梁利【摘要】使用CT(计算机断层扫描)技术可以在不破坏岩心的前提下进行无损检测,有利于对压裂液储层伤害的位置和程度进行效果对比、定量分析和直观观察.采用微米-纳米级 CT 扫描系统对压裂液伤害前后的岩心进行了微观分析,结果表明:致密储层岩心的物理性质差是引起储层伤害的根本原因,压裂液与储层的相互作用是伤害的引发因素.CT 技术定性、定量、可视化的分析能力可以更直观地反映上述伤害产生的位置和程度,可以有效印证其他分析手段得到的数据,为压裂液伤害的研究提供试验手段和理论依据.【期刊名称】《无损检测》【年(卷),期】2019(041)001【总页数】5页(P18-22)【关键词】压裂液伤害;孔-喉结构;计算机断层扫描;定量;可视【作者】刘玉婷;崔丽;程芳;管保山;梁利【作者单位】中国石油勘探开发研究院,北京 100083;中国石油油气藏改造重点实验室,廊坊 065007;中国石油大庆油田采油二厂,大庆 163461;中国石油长庆化工集团有限公司,西安 710018;中国石油勘探开发研究院,北京 100083;中国石油油气藏改造重点实验室,廊坊 065007;中国石油勘探开发研究院,北京 100083;中国石油油气藏改造重点实验室,廊坊 065007【正文语种】中文【中图分类】TE357.2;TG115.28压裂液是压裂施工的作用液体，其能够在地层形成具有一定几何形状的高导流裂缝。
压裂液在改善油气通道时，因为液体与储层的相互作用会给储层带来伤害[1]，影响压裂施工的效果，所以分析致密储层的特点与压裂液伤害的关系，对减少压裂液伤害，提高压裂效果有极大意义。
目前，用于测试压裂储层伤害的试验方法主要有：恒速压汞、岩心基质渗透率损害测定、敏感性、表面和界面张力、膨胀测试[2-6]等。
上述方法通过模拟压裂液及其破胶液在储层中的作用过程，得到试验数据，反映压裂液性能对储层伤害的影响程度。
恒速压汞、核磁、启动压力
1、微观孔隙结构特征对比利用恒速压汞仪，分别测试了东16扶杨油层的一块岩样和树322区块的一块岩样。
（1）恒速压汞试验原理恒速压汞的实验原理简述如下：恒速压汞以非常低的速度进汞，其进汞速度为0.000001mL/s，如此低的进汞速度保证了准静态进汞过程的发生。
在此过程中，界面张力与接触角保持不变；进汞前缘所经历的每一个孔隙形状的变化，都会引起弯月面形状的改变，从而引起系统毛管压力的改变。
其过程如下图所示，左图为孔隙群落以及汞前缘突破每个结构的示意图，右图为相应的压力变化。
当进汞前缘进入到主孔喉1时，压力逐渐上升，突破后，压力突然下降，如右图第一个压力降落O(1)，之后汞将逐渐将这第一个孔室填满并进入下一个次级孔喉，产生第二个次级压力降落O(2)，以下渐次将主孔喉所控制的所有次级孔室填满。
直至压力上升到主孔喉处的压力值，为一个完整的孔隙单元。
主孔喉半径由突破点的压力确定，孔隙的大小由进汞体积确定。
这样孔喉的大小以及数量在进汞压力曲线上得到明确的反映。
图1-4 恒速压汞测试原理图实验采用美国Coretest公司制造的ASPE730恒速压汞仪。
进汞压力0-1000psi （约7MPa）。
进汞速度0.000001ml/s。
接触角140º，界面张力485达因/厘米。
样品外观体积约1.5cm3。
（2）恒速压汞测试与分析表1-3、图1-5～图1-12给出了榆树林两个特低渗透岩样的数据测试结果。
图1-5 样品孔道半径分布情况图图1-6 样品喉道半径分布情况图图1-7 样品喉道半径累积分布图图1-8 样品单一喉道对渗透率的贡献率图0200400600800100012005020035050065080095011001250孔喉半径比频率（个数）图1-9 树322区块一样品孔喉半径比分布200400600800100012001400160035140245350455560665770孔喉半径比频率（个数）图1-10 东16区块一样品孔喉半径比分布1101001000102030405060708090100Sw (%PV)毛管压力 (p s i a )图1-11 树322区块一样品毛管压力曲线0.11101001000102030405060708090100Sw (%PV)毛管压力 (p s i a )图1-12 东16区块一样品毛管压力曲线表1-3 所测试特低渗透岩样数据从图表中数据分析可知，东16和树322两区块的孔道半径分布比较接近，东16区块略大，而喉道分布相差很大。
岩石孔隙结构分析技术
孔隙结构分析—间接测定法
核磁共振波谱法 半渗透隔板法
离心法
压汞法
常规压汞
Ka=0.965mD
常规压汞毛管压力曲线
孔喉分布图
孔隙结构分析—间接测定法
核磁共振波谱法 半渗透隔板法
离心法
压汞法
常规压汞
Ka=0.0441mD
常规压汞毛管压力曲线（高压压汞仪）
孔隙结构分析—间接测定法
核磁共振波谱法 半渗透隔板法
离心法
压汞法
陶瓷低压半渗透隔板 突破压力小于1.5MPa
PcMax高压半渗透隔板 突 破压力10MPa
基本原理
对非湿相施加排驱压力，非湿相将克服岩心孔隙的毛管压力而进入孔 隙，将其中的湿相流体经半渗透隔板排出。非湿相把润湿相从孔隙中 驱替出来的压力就等于相应孔隙的毛管压力，根据驱替出的润湿相体 积可以计算孔隙内的湿相饱和度。逐步增加驱替压差，可建立毛管力 与饱和度关系曲线，获得孔隙大小及分布。
CT扫描成像
可视 化
分
核磁共振成像
析
聚焦离子束
方 法
间接测定法
核磁共振波谱法 半渗透隔板法
孔隙 结构 特征
离心法 压汞法
参数 化
厚度：0.03mm 直径：25mm
孔隙结构分析—直接观测法
铸体薄片法
向岩石孔隙中注入环氧树脂，与固化剂发生化学固化反应后，孔隙被坚 硬的反应物填充，形成岩石铸体，将岩石铸体研磨薄片。借助显微镜和 图像分析系统获得孔隙结构2D图像。直观反映2D截面上的孔隙的大小、 形状、连通性及孔喉配位数。将孔隙截面看做圆形，基于孔隙面积等效 原则，获得2D孔隙结构参数。
煤的多尺度孔隙结构特征及其对渗透率的影响
煤的多尺度孔隙结构特征及其对渗透率的影响潘结南1,2 张召召1,2 李猛1,2 毋亚文1,2 王凯1,21. 河南理工大学资源环境学院2. 中原经济区煤层(页岩)气河南省协同创新中心摘 要 煤中孔隙大小分布不均且分布范围较广，因而利用单一的方法难以对煤的多尺度孔隙结构进行有效地表征。
为此，综合运用扫描电镜、低温液氮吸附、高压压汞、恒速压汞等实验方法，对煤的多尺度孔隙结构特征进行综合分析，并揭示变质作用对煤孔体积、孔比表面积的影响，以及煤岩渗透率与孔隙结构特征参数的关系。
研究结果表明：①随煤变质程度增强，煤中纳米孔体积及孔比表面积均呈现先减小后增大的趋势，并且在R o,max为1.8%左右时达到最小值；②煤样孔隙半径、喉道半径整体均呈现正态分布，并且随着煤变质程度的增加，最大分布频率对应的孔隙半径增大；③低煤阶烟煤煤样的喉道半径分布范围最宽，最大连通喉道半径及喉道半径平均值均最大；④无烟煤煤样的喉道半径分布范围最窄且最大连通喉道半径最小；⑤低、中煤阶烟煤煤样的孔喉比分布存在着单一主峰，并且主峰对应孔喉比相对较小；⑥煤岩渗透率与孔隙度、喉道半径平均值表现出了较好的正相关关系，其与孔喉比平均值呈负相关关系，而与孔隙半径平均值的关系则不明显。
关键词 煤 多尺度孔隙结构 扫描电镜 液氮—压汞联合实验 恒速压汞 渗透率 变质程度DOI: 10.3787/j.issn.1000-0976.2019.01.007Characteristics of multi-scale pore structure of coal and its influence on permeability Pan Jienan1,2, Zhang Zhaozhao1,2, Li Meng1,2, Wu Yawen1,2 & Wang Kai1,2(1. Institute of Resources & Environment, Henan Polytechnic University, Jiaozuo, Henan 454000, China; 2. Henan Col-laborative Innovation Center of Coalbed Methane and Shale Gas for Central Plains Economic Region, Jiaozuo, Henan 454000, China)NATUR. GAS IND. VOLUME 39, ISSUE 1, pp.64-73, 1/25/2019. (ISSN 1000-0976; In Chinese)Abstract: Due to the uneven distribution of pore size in coal and its wide distribution range, it is difficult to effectively characterize the multi-scale pore structure of coal by a single method. In this paper, the multi-scale pore structure characteristics of coal were analyzed comprehensively by using scanning electron microscope, low-temperature liquid nitrogen adsorption, high-pressure mercury intrusion and constant-rate mercury intrusion. In addition, the effects of metamorphism on the volume and specific surface area of pores in coal were revealed, and the relationships between coal rock permeability and pore structure characteristic parameters were described. And the fol-lowing research results were obtained. First, with the increase of coal metamorphism, the volume and specific surface area of nanopores in coal decrease first and then increase, and they reach the minimum value when Ro,max is about 1.8%. Second, the pore and throat radii of coal samples are overall in the form of normal distribution. And with the increase of coal metamorphism, the pore radius correspond-ing to the maximum distribution frequency increases. Third, the samples of low-rank bituminous coal are the highest in throat radius distribution range, connected throat radius and average throat radius. Fourth, the samples of anthracite coal are the lowest in throat radius distribution range and connected throat radius. Fifth, there is a single main peak in the distribution of pore throat ratios of low- and me-dium-rank bituminous coal samples, and the pore throat ratios corresponding to the main peak is relatively low. Sixth, the permeability of coal is in a positive correlation with porosity and an average throat radius, and in a negative correlation with an average pore throat ratio, but in no obvious correlation with an average pore radius.Keywords:Coal; Multi-scale pore structure; Scanning electron microscope; Combined liquid nitrogen adsorption and high-pressure mer-cury intrusion; Constant-rate mercury intrusion; Permeability; Degree of metamorphism基金项目：国家自然科学基金项目“构造煤微裂隙结构演化特征及对煤储层渗透性控制”（编号：41772162）、河南省高校科技创新团队支持计划项目“煤层气储层物性及其地质控制”（编号：17IRTSTHN025）。
全自动压汞仪 型号
全自动压汞仪AutoPore Ⅳ 9510全自动压汞仪最大压力6万磅(414MPa)孔径测量范围 30埃－1000微米包括两个低压站，一个高压站主要性能及特点具有进汞、退汞硬件和计量配置；测试校正包含：空白膨胀计校正、膨胀计计算校等膨胀计进汞与退汞体积精度：小于0.1 ul, 不是膨胀计的体积精度（加工精度）。
膨胀计外面为金属镀层，以确保良好的接触和分析精度；低压站：使用1个压力传感器和1个真空传感器；高压站两个压力传感器：大气压～1500 psi、1500～33000 psi(60000psi)低压传感器精度:满量程范围内+/-0.10%分辨率:0.0007Psia中压传感器精度/传感器分辨率1500Psia传感器+/-0.10%满量程;分辨率:0.022Psia高压传感器精度+/-0.05%满量程;分辨率:0.916Psia真空度: <10-3mmHg压力点的测量：多至2500个压力点，压力传感器配备高灵密度A/D数字模拟转换器(20万分之1)，软件在线随时校正内部压力传感器回零，防止压力传感器“漂移”，无需机械或电路校正，不需要内部或者外部专门的仪器校正。
汞的安全性：液氮或者采用不挥发性的油密封汞进入膨胀计前经过sprayer喷雾器抽真空，脱气后保证汞的纯净，配有排汞、高液面、过流三个传感器，过高仪器切断电源，所有阀门关闭过流阱和汞储舱均接到排汞池，末端接封闭的放汞管，一旦汞过量，仪器封闭，可以通过此管放掉多余的汞分析操作模式：快速扫描（持续升压或降压），未知样品的快速测试连续加压模式，设置时间平衡（逐步设定时间升压平衡，顶点后降压，平衡时间0-1000sec ）。
平衡加压模式，设置速度平衡（压力不变），入汞量增加到停止变化或降到定值。
方便无孔压力区或初始填充压力区的快速充汞（最大100.000μL／sec.g ）。
软件配置：具有进汞采集点、退汞采集点在线操作控制、数据采集、数据处理功能压力和注入体积的数据点数目可自由确定，用户可根据自己的工作需要设立多种压力表；可测定注入和退出曲线及计算相关参数以实时的图形直观显示试验状态和控制过程，实时监测平衡点和进汞/退汞速率。
mip压汞法
mip压汞法MIP压汞法是一种常用的表征材料孔隙结构的方法，它可以通过测量材料对汞的吸附量来确定孔隙大小和分布。
下面将从以下几个方面进行详细介绍：一、MIP压汞法的原理MIP压汞法是基于材料对汞的吸附与排斥作用而建立的。
在该方法中，使用高压气体将汞强制注入样品中，然后测量样品吸附和排出汞的体积以确定样品孔隙大小和分布。
二、MIP压汞法的优势1. 高分辨率：相比其他孔隙分析方法，如氮气吸附和BJH方法，MIP压汞法具有更高的分辨率。
2. 宽范围：MIP压汞法可以测量从亚纳米到微米级别范围内的孔隙大小。
3. 非侵入性：该方法不需要破坏样品结构或形态，因此可以保持样品完整性。
4. 可重复性：由于该方法是物理测量而非化学反应，因此其结果具有很高的可重复性。
三、MIP压汞法的仪器MIP压汞法需要使用专门的仪器来进行实验。
一般来说，该仪器包括以下组成部分：1. 压汞装置：用于将汞注入样品中。
2. 压力传感器：用于测量压汞过程中的压力变化。
3. 流量计：用于测量进出样品的气体流量。
4. 数据采集系统：用于记录和处理实验数据。
四、MIP压汞法的操作步骤1. 样品准备：将样品切割成适当大小，然后进行干燥和真空处理以去除任何水分或空气。
2. 实验设置：将样品放置在压汞装置中，并连接到压力传感器、流量计和数据采集系统上。
3. 压汞过程：通过高压气体将汞强制注入样品中，并记录压力变化和进出样品的气体流量。
4. 数据处理：根据实验数据计算出样品孔隙大小和分布，并绘制出相应的孔隙分布曲线图和孔径分布图。
五、MIP压汞法的应用领域MIP压汞法在材料科学、地质学、环境科学等领域都有广泛应用。
例如，在材料科学中，该方法可以用于研究多孔材料的孔隙结构和渗透性能；在地质学中，该方法可以用于研究岩石和土壤的孔隙结构和水分运移特性；在环境科学中，该方法可以用于研究土壤和水体中的微观孔隙结构和污染物迁移行为。
六、MIP压汞法的局限性1. 样品限制：该方法只适用于具有一定孔隙大小范围的样品。
ASPE-730自动孔隙结构测试仪(恒速压汞仪)
ASPE-730 Automated System for Pore ExaminationASPE-730 自动孔隙结构测试仪（恒速压汞仪）ASPE-730是一套用极低的注射速率注射汞自动测定微小孔隙结构结果的系统。
系统包含特殊设计的极低速率的Quizix注射泵和与其集成在一起的岩心夹持器。
系统设计带有便于更换的压力传感器接口和隔离阀。
所有的努力都在于减少死体积和系统的可压缩性/一致性。
岩心夹持器可以夹持直径和长度各为1” 圆柱体或1cmX1cm立方体的岩心。
泵体积的可监测的精度超过0.000001 cc。
系统能够以0.000001 cc/s的低速率操作。
泵接到一个特殊的高精度的泵控制器和驱动器上。
随系统提供两个可互换的高精度（0.05% F.S.）压力传感器，范围在0-100和0-1000psi。
岩心夹持器和泵系统封装在一个水平气流的气浴室中以保持测试过程中的温度恒定。
箱体装配有排气孔。
FEATURES:Uses ultra low rate controlled mercury injectionMeasured data can be used to determine pore size geometry including pore throat radius and pore body radius as well a number of other parametersSmall compact system designed for maximum precision and ease of useSystem includes ASPEDAS analysis software for calculation of pore throat and body diameters, subison and rison volumes, capillary pressure curves and residual/initial saturation curves as well as permeability and formation factor estimation.The software uses Monte Carlo simulation techniques for estimating some of the resulting parameters.ADVANTAGES:Integral chamber seal design for a small system volumeUtilizes precision pressure transducers with 0.05% accuracyMercury injected volume is measured to <0.000001 cc resolutionWindows TM-based computerized data acquisition and control softwareSPECIFICATIONS:Pump injection rate: 0.00006 to 1 cc/minPressure Range: 0 - 1000 psiaVolume resolution: 0.000001 ccMaximum Sample size: 1" diameter x 1" long。
应用恒速压汞实验数据计算相对渗透率曲线_王金勋
收稿日期:2002 08 30基金项目:国家重点基础研究专项资助项目(G1999022510)作者简介:王金勋(1965-),男(汉族),山东莒县人,博士,目前在石油大学博士后流动站从事油藏工程方面的研究工作。
文章编号:1000 5870(2003)04 0066 04应用恒速压汞实验数据计算相对渗透率曲线王金勋1,杨普华2,刘庆杰2,郭和坤3(1.石油大学石油天然气工程学院,北京102249; 2.石油勘探开发研究院,北京100083;3.中国科学研究院渗流所,河北廊坊065007)摘要:截取一段实际储层岩样,利用恒速压汞实验技术测定其孔喉频数分布,并拟合成连续分布函数,该函数符合伽马函数分布。
对剩余岩样进行了油、水相对渗透率的测定。
以所拟合的孔喉频数分布为主要输入参数,利用孔隙网络模型计算了油、水相对渗透率。
计算结果与利用JBN 法处理的实测结果对比表明,恒速压汞实验是确定岩石微观孔喉分布的一种非常有效的实验手段,可直接为孔隙网络模型提供主要的输入参数,能够得到反映微观孔隙结构特征的较合理的相对渗透率曲线,这对于用JBN 法不满足或者处理结果不理想的实验具有重要的意义。
关键词:恒速压汞;喉道数分布;孔隙网络模型;相对渗透率曲线;实验数据中图分类号:T E 311 文献标识码:A引 言储层岩石微观结构决定其宏观储渗性质,由微观孔隙结构参数计算岩石的宏观性质一直是石油工业中一个重要的研究领域。
Purcell [1]首次将压汞技术应用于石油工业,推出了计算绝对渗透率和相对渗透率的公式,但依据的只是简单的平行毛管束模型。
Fatt [2]用二维网络系统研究了多孔介质的动、静态性质,为网络模型的真正应用做了基础性的工作。
目前,压汞实验仍是获取微观孔隙结构定量资料的最重要的途径。
常规压汞实验采用的是恒压法,只能得出孔隙大小的体积分布,而网络模型的建立一般需要的是孔喉频数的分布。
恒速压汞技术就解决了这一问题,可直接获取喉道和孔隙的数目分布,也克服了恒压法对应同一毛管压力曲线会有不同孔隙结构的缺陷。
大庆油区强碱三元复合驱后储层孔喉结构变化
大庆油区强碱三元复合驱后储层孔喉结构变化何金钢;宋考平;康少东;杨晶;董秀龙【摘要】为了了解强碱三元复合驱后储层孔喉结构变化规律,利用常规压汞、恒速压汞、扫描电镜和铸体薄片分析方法,对大庆油区强碱三元复合驱前、后岩样孔喉结构变化进行定性和定量研究.结果表明:强碱三元复合驱后颗粒边界经过强碱溶蚀呈锯齿状,颗粒去棱角化明显,长石溶蚀严重,同时能够观察到大量溶蚀孔隙,粘土矿物中大量的书架状高岭石被溶蚀,且在粘土矿物表面出现次生石英.白色云雾状垢沉淀充填在孔隙中造成孔喉结构发生变化,部分孔隙阻塞,使强碱三元复合驱后岩心喉道半径平均值均较水驱岩心下降6.528％,孔隙半径平均值下降3.360％,孔喉比分布范围更大,平均增加12.839％,最终含油饱和度较水驱岩心低,最终含油饱和度系数较小,且强碱损害前、后残余油饱和度和最终含油饱和度的变化率均随着岩心渗透率的增加而减小.强碱三元复合驱后渗透率级差由水驱的5.567增加到5.691,岩心非均质性增强使发生指进和窜流的可能性增大.强碱三元复合驱后的储层孔喉结构变差将极大地影响后续水驱和进一步提高采收率方法的实施,也使得薄差层的动用难度进一步增加.【期刊名称】《油气地质与采收率》【年(卷),期】2015(022)004【总页数】7页(P97-102,108)【关键词】强碱三元复合驱;孔喉结构;恒速压汞;扫描电镜;铸体薄片【作者】何金钢;宋考平;康少东;杨晶;董秀龙【作者单位】东北石油大学提高油气采收率教育部重点实验室,黑龙江大庆163318;中国石油大庆油田有限责任公司黑龙江大庆163000;东北石油大学提高油气采收率教育部重点实验室,黑龙江大庆163318;中国石油大庆油田有限责任公司采油一厂,黑龙江大庆163000;东北石油大学提高油气采收率教育部重点实验室,黑龙江大庆163318;东北石油大学提高油气采收率教育部重点实验室,黑龙江大庆163318【正文语种】中文【中图分类】TE357Keywords：strong base ASP flooding；pore-throat structure；rate-controlled mercury injection；SEM；casting thin section大庆油区经水驱和聚合物驱［1-5］后仍有50%左右的原油未采出。
泰尔莫飞仕帕斯卡系列汞入侵孔隙度仪使用手册说明书
Maximum resolution in minimum time!Pascal SeriesMercury Intrusion PorosimetersReservoir rocks Ceramic Materials Building materials Polymers and resins PharmaceuticalsRestoration and conservation Geology MiningPart of Thermo Fisher Scientifics u r f a c e a n a l y s i sCommon featuresand benefits of the Pascal SeriesPascal method of pressurization Decreases run times by up to 30% without sacrificing the reliability of the curves and does not require any prior knowledge about the sample characteristics.Extremely high resolutionPascal units can provide curves with up to 2500 data points depending on the selected speed and sample nature. At this incredibly high resolution the data points on the curve form a continuous line.Separately selectable speed ranges for intrusion and extrusionNine speed ranges are selectable so that both sophisticated researchers, who don’t want to miss anything, and those who are in a hurry, as in the case of quality control, can be satisfied. Decreased speed ranges can be selected independently of increased speed ranges to better define the extrusion curve and minimize instrumental hysteresis effects.On-board microprocessor and memory data buffer forstand-alone operationThe on-board microprocessor controls all the instrument functions and collects the experimental data storing them in a memory buffer, therefore a PC is not required to run the Pascal but only for data elaboration. On the other hand the whole analysis can be programmed and controlled from a PC, which can be disconnected at any time during the analysis freeing it for other tasks. The operator can verify the instrument status and can transfer the experimental data to the PC to verify the analysis results at any time.One data station – fourinstruments via multi RS232 linkThe instruments are connected to the PCthrough a standard serial RS232 port. Asingle data station can control up to fourinstruments from a serial port (Pascal140/240/440 and the Sorptomatic forexample). Thus a complete MicrostructureLab can be realized minimizing costs andbench space.Choice of operation via controlpanel or PCBoth the analysis and the instrument can beprogrammed and controlled in real timeeither from an easy-to-use control panelwith liquid crystal display or from thecomputer screen. Thus the instruments canbe operated even if they are not in the sameroom as the data station, as often occurs inQC labs.Automatic porosimetercalibrationA special calibration kit is available as anoption to verify the calibration of the system.In addition, a number of certified referencematerials are nowadays available toregularly check the instrument performance.Pascal porosimeters achieveutmost safety certificationsAll Pascal devices are fully CE certifiedaccording to electromagnetic compatibilityand safety. In addition, the high pressuredevices achieved the full PED (PressureEquipment Directive) certification regularlycontrolled by an external certification body.The utmost certified safety and unmatchedanalytical performance are the best addedvalues of these products.The Pascal 140 has a dual role:it prepares the sample and thedilatometer for the analysis andcarries out low pressureporosimetry measurementsOperations are done automatically thus freeing the operator for other tasks. Thanks to its modular concept, it can be used by itself or together with other Pascal porosimeters, thus modularity of the Pascal system features a “buy what you need” approach. Data from the low pressure intrusion can be combined with data from the other high pressure modules (240 or 440) to get aDilatometer in vertical positionThe vertical position of the dilatometer preventsany mercury spilling during the filling operationand permits a continuous degassing, thusavoiding the risk of air bubble trapping in thedilatometer.complexity that makes the operator’s life difficultPED conformity assures utmost safety for high pressure devicesPascal porosimeters assure to customers the utmost certified safety and maximum quality.Pascal 240 and 440 models, reaching 200and 400 MPa respectively, are completely certified according to the PED (Pressure Equipment Directive) certification. PED is intended to guarantee essential safety requirements to users, and it is applied according to several parameters related to fluids, volume-pressure rates, materials, etc.In the case of Pascal 240 and 440, it is relevant to all the hydraulic parts submitted to high pressures, specifically the pressure multiplier, the high pressure inlet pipe and the two bodies of the autoclave. Thesecomponents have been certified as a system,and single components are regularly verified by an official certification institute. Safety is the best added value of our products.Pascal 240The Pascal 240 porosimeter operates up to the maximum pressure of 200 MPa. Its large autoclave together with the special electrode system makes it an extremely versatile porosimeter as it can accept all the dilatometers and is thus able to measure a wide range of solid materials:homogeneous, heterogeneous, low and high porosity. The accuracy and reproducibility are the utmost thanks to the Pascal system.Pascal 440The Pascal 440 is not only the highestpressure model but it also offers the highest speed of the series. It reaches its maximum pressure of 400 MPa in the same time as the Pascal 240 reaches its maximum of 200MPa. It is particularly suited for ceramics,sintered metals, very hard materials and, in general, for all the solids which have aporosity approaching the micropore region.Thanks to its high pressurization speed, it is highly recommended in QC labs where short run times and productivity are the priorities.The Pascal 240 and Pascal 440 high pressure porosimeters take over where the Pascal 140 leaves off to measure pores down to the lower mesopore region. They incorporate a new pressurization system,developed to meet the sophisticated analytical requirements of laboratories working with modern materials. The pressurization system uses a reversible pump operating continuously, which permits a perfect control in increasing/decreasing the pressurization speed, and a new type of pressure multiplier.The key features of this system are the extremely high maximum speed of pressurization and theimmediate acceleration or deceleration response permitting the optimal application of the Pascal system during the analysis. The easy-to-use control panel with liquid crystal display permits the unit to be operated also without a PC. It lets the operator program the analysis or the calibration and provides a useful guide to operate correctly. It shows the analysis status in real time and indicates incorrectoperations by means of error messages.Automatic autoclaveopening/closingThe motor driven raising/lowering of the autoclave simplifies the operation and contributes to the userfriendliness of the unit. Autoclave oilfilling by a pumping systemThe pumping system reduces the time necessary to fill the autoclave before the analysis begins and assures that air bubbles are removed.Real blank correctionThe Pascal 240/440 permit a real “blank”analysis, that is a run without any sample. The blank curve is memorized by the data station and is then automatically subtracted from the normal analyses. This prevents erroneous interpretations of the sample porosity due to the presence of “ghost” pores which result when the mercury compression and temperature effect are not taken into consideration.Control panel with liquid crystaldisplayIt informs the user about the instrumentstatus in real time while the analysis isrunning regardless of whether or not the PC isconnected. It increases safety by continuouslymonitoring the piston position and displayingerror messages if anything goes wrong. Thisinformation can also be shown on the PC’sscreen.Up to 2500 experimental points inevery runThis means an almost limitless curveresolution. When the low and high pressureanalyses are joined the total number of pointscan be even more!“Hold pressure” functionThe analysis can be stopped on request bythe operator and the pressure is maintainedconstant at the actual value without timelimits. This permits the study of extremelyslow penetration phenomena.Pascal240 accepts all typedilatometersThe Pascal 240 is exceptionally versatile dueto its unusually large autoclave which acceptsthe complete range of dilatometers and thuscan analyze practically any kind of sample.Only9 minutes to reach themaximum pressureThe incredibly short time required to reach themaximum pressure makes the Pascal 240 andPascal 440 particularly suited for QCapplications where short analysis times andhigh productivity are most important.offer more than meets the eye。
康塔压汞仪操作方法
孔径的分类
微孔
介孔
大孔
2 nm
50 nm
孔结构的测定方法
气体吸附法，用于测定直径60nm以下的小孔， 范围较窄；
光学显微镜法，用于测定直径10～20μm的大孔， 具有可直接观察到孔隙形状的优越性，仪器操简 单； 小角度X射线散射法，用于测定直径2～10nm的 孔；
压汞法，可以测出较宽范围的孔径分布，测试孔 径范围3.4nm～950μm。
2.3 装样并密封膨胀节
注意：密封头、密 封垫、膨胀节有单 一匹配，不得相互 混淆。Fra bibliotek.4 安装膨胀节
注意：膨胀节的 杆部易折，特别 在套上有机套环 插入时。
2.5 低压微机操作
给样品取文件名，并选择存在路径； 输入样品重量，并选择膨胀节属性； 输入膨胀节重量，并输入汞密度； 点击OK，开始低压测试；
3.2 高压微机操作
选高压仓内样品文件； 旋紧高压舱舱盖 ； 点击OK，开始高压测试。
4. 安全注意事项
4.1 仪器安全
供电不正常的条件下禁止开启仪器
仪器工作时人不能离开，尤其是高压状态一旦出 现异常应立即取消操作
4. 安全注意事项
4.2 汞安全
保持室内温度低于25℃且处于良好的通风状态 操作时要穿工作服并配戴口罩及乳胶手套 出现汞渗漏应立即清理并洒硫磺覆盖 废汞及被汞污染的样品应用水密封
提纲
前言 压汞原理简介 仪器操作 数据报告
一、前言
仪器简介： 全自动孔径分析仪用于
分析介孔和大孔的孔分布、 孔径、孔体积等。可进行 一个高压样品分析和二个 低压样品分析。
应用： 根据孔容、孔径及其分布控制孔隙
率，在许多工业产品加工过程中具有重 要的意义。压汞仪在催化剂、生物材料、 电池、压力成型/熔结等方面的质量控制 及表征发挥着重要作用。
浅谈恒速压汞法与常规压汞法优缺点_王新江
科技专论浅谈恒速压汞法与常规压汞法优缺点【摘要】油藏勘探开发过程中，储集层岩石的孔隙结构是非常复杂的，岩石的孔隙结构特征对储层的渗流特性有直接的影响，一直是油层物理学的一个重要研究内容。
目前对孔隙结构认识的资料都是建立在理论模型上的，岩石孔隙结构参数的测定方法主要是常规压汞法、半渗透隔板法、扫描电镜、铸体薄片分析等，都受到检测方法和技术手段的局限性限制，都做了相当的假设性处理，这种假设增加了预测结果的随意性，很难精确地描述储层岩石真实的孔隙结构特征。
恒速压汞法是一种测试储层岩石孔隙结构的新技术，对孔隙结构复杂性的认识方面，比以往的研究方法和手段更先进一步，对储层岩石的孔隙结构特征有了更精细的描述和刻画。
本文以美国ASPE-730压汞仪为例，浅谈该检测技术的优缺点。
【关键词】常规压汞法；恒速压汞法；孔隙结构；孔喉比汞对绝大多数造岩矿物来说都是非润湿的。
如果对汞施加压力，当注入汞的压力达到孔隙喉道的毛管压力时，汞就会克服毛管阻力进入孔隙内，根据不断注入汞的孔隙体积百分数和对应压力，便能绘制出压汞毛管压力曲线。
由于汞的表面张力和润湿接触角比较恒定，常用注入型的压汞法（恒压法和恒速法）毛管压力曲线换算孔隙大小及分布。
式中：P C —毛管压力，单位为（MPa）；σ— 表面张力，单位为（N/m），取σ= 0.48 N/m；θ—润湿接触角，单位为（°），取θ=140°； r c —毛管半径，单位为（μm）。
1．常规压汞法常规压汞法是在一定的压力下记录进汞量测定岩石的孔隙结构的方法，进汞过程可以看成是从一个静止的状态到另外一个静止的状态过程，在两个压力差的作用下，就会有一定量体积汞被注入进被检测的岩石孔隙中，根据压力的涨落变化和相对应进入岩石汞体积的涨落变化情况，就可以测得岩石的孔隙大小和分布曲线，绘制出岩石的进入-退出毛管压力曲线，经过进一步计算就可以得出该样品的其它孔隙结构特征参数。
1.1优点：该方法测试样品速度快、准确，仪器设备测试原理相对简单、操作比较容易，是大多数油田测试储集岩孔隙结构最普遍、采用最多的方法，也是油田开发初期的勘探开发、储量计算、开发方案的设计等最重要的基础资料。
ASPE-730恒速压汞仪
ASPE-730恒速压汞仪
ASPE-730恒速压汞仪是美国岩心实验系统公司、斯坦福大学的教授及智利的著名专家经过多年潜心研究设计生产的研究岩石孔隙结构的系统。
该系统可以真实反映岩石微观结构，自动化程度及精度都比较高，测试数据得到了广大用户的认可。
ASPE-730采用恒速压汞法，在准静态进汞条件下，根据进汞端弯月面经过不同的微观孔隙形状时发生的自然压力涨落来确定孔隙的微观结构，可将喉道和孔道分辨开来，得到真正具有力学意义的孔喉比参数。
该仪器可测量孔隙结构参数有：喉道半径分布、孔道半径分布和孔喉比分布。
技术指标：
→ 加载岩心：直径和长度都为1”的圆柱体或1cm及小于1cm的立方体岩心
→ 系统泵送流速：0.000001cc/s-1cc/min
→ 高精度压力传感器：范围0-100psia和0-1,000psia；精度：0.05％。
恒速压汞与高压压汞的特点
________________________________________ ASPE-730恒速压汞仪的设计理念及特点简介一：Coretest 恒速压汞仪与其它技术（如高压压汞仪等）的区别1、技术发展概要在油田实际生产中，从储层评价到开发设计，都需要对储层的孔隙结构及其渗流特性做深入的了解。
但是在现有的对孔隙结构的认识和基于认识之上的理论模型，由于观测手段或研究方法的限制，都做了相当的假设性处理，这种假设增加了预测结果的随意性。
恒速压汞是一种测试孔隙结构的新技术，在对孔隙结构复杂性的认识方面，比以往的研究手段更进了一步，可以使人们对孔隙结构有一个更具体的了解。
但是，这项技术由于对精密仪器制造技术有较高的要求，诞生的较晚。
二十世纪六、七十年代，国外学者在进行压汞实验时发现了与岩心溶洞有关的压力波动现象，萌发了恒速压汞的实验思想。
八十年代，以H.H.Yuan和P.G.Toledo为代表的学者阐释了恒速压汞实验机理，并根据当时的技术条件进行了实验探索。
九十年代，依赖于计算机、高精度泵和压力采集等技术的进步，美国Coretest公司JaredPotter博士与P.G.Toledo等合作研发了能够比较理想的满足恒速压汞实验条件的仪器ASPE-730，从此恒速压汞开始进入实际应用阶段。
我国1999年才引进了第一套恒速压汞仪，同时这也是世界上第四台。
2、原理和方法先来叙述恒速压汞的实验方法。
如果以非常低的恒定速度使汞进入岩石孔隙，那么在过程中我们就可以观察到系统毛管压力的变化过程。
恒定低速使得进汞过程可以近似为准静态过程。
在准静态过程中，界面张力与接触角保持不变；汞的前缘所经历的每一处孔隙形状的变化，都会引起弯月面形状的改变，从而引起系统毛管压力的改变。
其过程如图2-1、2-2所示，图2-1为孔隙群落以及汞前缘突破每个孔隙结构的示意图，黑色表示岩石的骨架部分，空白表示孔隙。
图2-2为相应的压力涨落变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ASPE-730 Automated System for Pore Examination
ASPE-730 自动孔隙结构测试仪（恒速压汞仪）
ASPE-730是一套用极低的注射速率注射汞自动测定微小孔隙结构结果的系统。
系统包含特殊设计的极低速率的Quizix注射泵和与其集成在一起的岩心夹持器。
系统设计带有便于更换的压力传感器接口和隔离阀。
所有的努力都在于减少死
体积和系统的可压缩性/一致性。
岩心夹持器可以夹持直径和长度各为1” 圆柱体或1cmX1cm立方体的岩心。
泵体积的可监测的精度超过0.000001 cc。
系统能够以0.000001 cc/s的低速率操作。
泵接到一个特殊的高精度的泵控制器和驱动器上。
随系统提供两个可互换的高精度（0.05% F.S.）压力传感器，范围在0-100和0-1000psi。
岩心夹持器和泵系统封装在一个水平气流的气浴室中以保持测试过程中的温度恒定。
箱体装配有排气孔。
FEATURES:
Uses ultra low rate controlled mercury injection
Measured data can be used to determine pore size geometry including pore throat radius and pore body radius as well a number of other parameters
Small compact system designed for maximum precision and ease of use
System includes ASPEDAS analysis software for calculation of pore throat and body diameters, subison and rison volumes, capillary pressure curves and residual/initial saturation curves as well as permeability and formation factor estimation.
The software uses Monte Carlo simulation techniques for estimating some of the resulting parameters.
ADVANTAGES:
Integral chamber seal design for a small system volume
Utilizes precision pressure transducers with 0.05% accuracy
Mercury injected volume is measured to <0.000001 cc resolution
Windows TM-based computerized data acquisition and control software
SPECIFICATIONS:
Pump injection rate: 0.00006 to 1 cc/min
Pressure Range: 0 - 1000 psia
Volume resolution: 0.000001 cc
Maximum Sample size: 1" diameter x 1" long。
