输电线路工程基础知识
一、紧凑型铁塔：一种多回路同塔架设紧凑型输电线路铁塔，它是由塔体、绝缘子串及横担组成，其特点是，塔体每回路三层横担从上到下依次缩短，相应的绝缘子串采用V型结构。
新型的结构使每回路的垂直相间距离可以明显减少，水平排列及两回路之间的水平距离也有了明显减小，从而使每回路的自然输送功率比常规多回路同塔的每回路有了明显提高，输电线路走廊也有了明显压缩，同时不仅输送单位容量的工程造价有大幅度下降，而且还能节省工程建设投资。
二、架空输配电线路的组成1、架空输配电线路主要由基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成。
导线的作用是传递电能。
为保持导线对地面或其他建筑物的安全距离，必须将导线架设在杆塔上。
杆塔和导线之间用绝缘子串连接，使导线与杆塔绝缘。
杆塔要稳定耸立于地面之上，必须借助基础。
为了避免直接雷击导线，在杆塔顶部设有避雷线以作保护。
在杆塔处地下设有接地装置，用接地引下线或杆塔本身可将雷电流导人大地。
2、用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。
它由导线、架空地线、绝缘子串、杆塔、接地装置等组成。
导线由导电良好的金属制成，有足够粗的截面（以保持适当的通流密度）和较大曲率半径（以减小电晕放电）。
超高压输电则多采用分裂导线。
架空地线(又称避雷线）设置于输电导线的上方，用于保护线路免遭雷击。
重要的输电线路通常用两根架空地线。
绝缘子串由单个悬式（或棒式）绝缘子串接而成，需满足绝缘强度和机械强度的要求。
每串绝缘子个数由输电电压等级决定。
杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。
架空输电线路在设计时要考虑它受到的气温变化、强风暴侵袭、雷闪、雨淋、结冰、洪水、湿雾等各种自然条件的影响，还要考虑电磁环境干扰问题。
架空输电线路所经路径还要有足够的地面宽度和净空走廊。
下面仅介绍架空输电线路主要部件1．杆塔杆塔是钢筋混凝土电杆与铁塔的总称。
杆塔的呼称高指杆塔最下层横担至基础顶面的垂直距离。
输电线路基础知识
二、杆塔
1.杆塔按材料分类 一般可以按原材料分为水泥杆和铁塔两种。
2.杆塔按用途分类 按用途分为直线杆、耐张杆、转角杆、终端杆和特种 杆五种
三、绝缘子
绝缘子是一种隔电产品，一般是用电工陶瓷制成的， 又叫瓷瓶。另外还有钢化玻璃制作玻璃绝缘子和用 硅橡胶制作的合成绝缘子。
绝缘子的用途是使导线之间以及导线和大地之间绝 缘，保证线路具有可靠的电气绝缘强度，并用来固 定导线，承受导线的垂直荷重和水平荷重。换句话 说，绝缘子既要能满足电气性能的要求，又要能满 足机械强度的要求。
三、绝缘子
悬式钢化玻璃绝缘子
瓷横担绝缘子
合成绝缘子
四、电力线路金具
输电线路导线的自身连接及绝缘子连接成串，导线、 绝缘子自身保护等所用附件称为线路金具。
线路金具在气候复杂、污秽程度不一的环境条件下 运行，故要求金具应有足够的机械强度、耐磨和耐 腐蚀性。
金具在架空电力线路中，主要用于支持、固定和接 续导线及绝缘子连接成串，亦用于保护导线和绝缘 子。
耐张线夹
悬垂线夹
四、电力线路金具
2、联结金具类
联结金具主要用于将悬式绝缘子组装成串，并将绝 缘子串连接、悬挂在杆塔横担上。线夹与绝缘子串的连 接，拉线金具与杆塔的连接，均要使用联结金具。 常用的联结金具有球头挂环、碗头挂板，分别用于联结 悬式绝缘子上端钢帽及下端钢脚，还有直角挂板（一种 转向金具，可按要求改变绝缘子串的连接方向），U形 挂环（直接将绝缘子串固定在横担上）、延长环（用于 组装双联耐张绝缘子串等）、二联板（用于将两串绝缘 子组装成双联绝缘子串）等。
输电线路基础
输电线路有架空线路和电缆线路之分。 按电能性质分类有交流输电线路和直流输电线路。 按电压等级有输电线路和配电线路之分。
输电线路基础知识培训课件
查找断路点，修复或更换断线，使用临时电缆或旁路设备恢复供电。
接地故障处理
定位并修复接地故障点，清理附近树木或异物，加强绝缘措施。
绝缘降低处理
对老化或破损的绝缘子进行更换，加强巡检和检修工作，定期进行绝缘测试。
应急预案
建立应急响应机制，配备必要的应急设备和物资，定期组织演练，提高应对突发故障的能力。同时加强与消防、医疗等部门的协作配合，确保快速有效地处置各类故障。
03
04
05
06
输电线路的未来发展与展望
பைடு நூலகம்
智能电网技术
随着科技的发展，智能电网技术将在输电线路中发挥越来越重要的作用。通过应用智能电网技术，可以实现输电线路的实时监测、远程控制和自动化调度等功能，提高输电线路的可靠性和效率。
智能输电线路
智能输电线路是未来发展的趋势，它能够实现输电线路的全面智能化管理和控制。通过应用先进的传感器、通信和数据处理技术，智能输电线路能够实时监测线路状态、优化调度和预防性维护，提高输电线路的安全性和经济性。
采用防盗设施
通过加强法制宣传和教育，提高公众对输电线路保护的意识。
加强法制宣传和教育
建立输电线路防盗与安全防范应急预案，确保在发生盗窃或安全事故时能够及时响应和处理。
建立应急预案
05
输电线路的故障诊断与处理
仪器检测法
使用专业仪器对输电线路进行检测，如使用红外线测温仪查找发热点，使用超声波检测仪查找裂缝等。
根据巡检结果，对输电线路进行维修保养，包括更换损坏的部件、紧固松动的螺栓等。
维修保养
定期对输电线路进行预防性试验，检查线路的电气性能和机械性能是否符合要求。
预防性试验
在发生自然灾害或其他紧急情况时，及时对输电线路进行抢修，尽快恢复供电。
输电线路基本常识
输电线路的根本知识一、送电线路的主要设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。
主要由导线、架空地线、绝缘子、金具、杆塔、根底、接地装置等组成。
1．导线：其功能主要是输送电能。
线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。
线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。
为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。
2．架空地线：主要作用是防雷。
由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的时机。
当雷击杆塔时，雷电流可以通过架空地线分流一局部，从而降低塔顶电位，提高耐雷水平。
架空地线常采用镀锌钢绞线。
目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。
兼有通信功能的采用光缆复合架空地线。
3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。
送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。
〔1〕盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。
遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。
〔2〕盘形玻璃绝缘子：具有零值自爆，但自爆率很低〔一般为万分之几〕。
维护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的平安运行。
遇到雷击及污闪不会发生掉串事故。
在Ⅰ、Ⅱ级污区已普遍使用。
〔3〕棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级及以上污区已普遍使用。
4．金具送电线路金具，按其主要性能和用途可分为：线夹类、连接金具类、接续金具类、防护金具类、拉线金具类。
〔1〕线夹类：悬式线夹：用于将导线固定在直线杆塔的悬垂绝缘子串上，或将架空地线悬挂在直线杆塔的架空地线支架上。
(完整版)输电线路
第五章输电线路基本知识一、导线1．什么是输电线路？线路的特性？答：从发电厂或变电站升压，把电力输送到降压变电站的高压电力线路称为输电线路。
在架空电力线路中，导线之间及导线和大地之间以空气为介质形成一个电容，由此电容形成的电流，相当于带着电容负荷。
因为电容效应，空载长线路的末端电压会升高一般采取补充感性无功（投高压电抗器、低压电抗器，发电机进相运行吸收容性无功），而电力系统负荷一般都是感性负荷，所以重载线路的的末端电压会降低。
当感性和容性相互抵消时，线路的输送效率最高，此时的输电功率叫自然功率。
线路通过电流会发生热效应产生损耗，线路有一定的电阻，即使没有容性和感性无功，线路首段和末段还是会有电压差。
2．电力线路在电网中的作用是什么？它由哪些元件构成，常见故障？答：电力线路是电网中不可缺少的主要部分，它的用途除了可输送和分配电能外，还可能将几个电网连接起来组成电力系统。
输电线路可分为两大类，即架空线和电力电缆线路。
架空线路是将导线、避雷线架设在杆塔上，它是由导线、地线、杆塔、绝缘子、金具、基础等元件组成；电缆线路则是由电力电缆和电缆接头组成。
架空线路常见故障：导线损伤和断裂断股、倒杆、接头发热、导线对被跨物放电、单相接地、两相短路、三相短路、缺相，90%以上是瞬间故障，容易巡线。
电缆线路特点：不占地上空间、供电可靠、电击可能性少、分布电容大、维护工作量少。
投资费用大、引出分支线路比较困难、故障测寻比较困难，电缆头制作工艺要求高，再次投入需进行实验。
3．架空送电线路主要组成部分有哪些？其作用是什么？答：架空送电线路主要由基础、杆塔、导线绝缘子、金具、防雷保护设备（包括架空避雷线、避雷器等）及接地装置组成。
（1）基础。
架空送电线路的基础主要分为电杆（混凝土电杆及钢杆等）基础、铁塔基础两种。
1）电杆基础。
电杆基础分为承受电杆本体下压的电杆本体基础（底盘）和起重稳定电杆作用的拉线基础（拉盘或重力式拉线基础）及卡盘等。
输电基础知识
输电是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。
按结构形式，输电线路分为架空输电线路和电缆线路。
架空输电线路由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

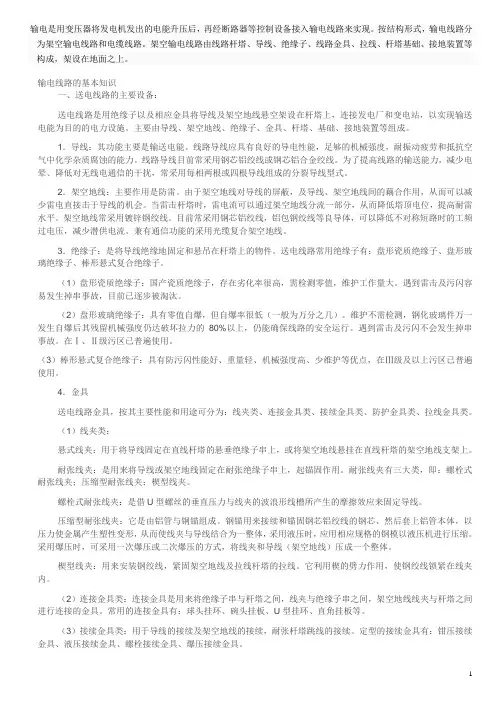

输电线路的基本知识一、送电线路的主要设备：送电线路是用绝缘子以及相应金具将导线及架空地线悬空架设在杆塔上，连接发电厂和变电站，以实现输送电能为目的的电力设施。
主要由导线、架空地线、绝缘子、金具、杆塔、基础、接地装置等组成。
1．导线：其功能主要是输送电能。
线路导线应具有良好的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中化学杂质腐蚀的能力。
线路导线目前常采用钢芯铝绞线或钢芯铝合金绞线。
为了提高线路的输送能力，减少电晕、降低对无线电通信的干扰，常采用每相两根或四根导线组成的分裂导线型式。
2．架空地线：主要作用是防雷。
由于架空地线对导线的屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷电直接击于导线的机会。
当雷击杆塔时，雷电流可以通过架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。
架空地线常采用镀锌钢绞线。
目前常采用钢芯铝绞线，铝包钢绞线等良导体，可以降低不对称短路时的工频过电压，减少潜供电流。
兼有通信功能的采用光缆复合架空地线。
3．绝缘子：是将导线绝缘地固定和悬吊在杆塔上的物件。
送电线路常用绝缘子有：盘形瓷质绝缘子、盘形玻璃绝缘子、棒形悬式复合绝缘子。
（1）盘形瓷质绝缘子：国产瓷质绝缘子，存在劣化率很高，需检测零值，维护工作量大。
遇到雷击及污闪容易发生掉串事故，目前已逐步被淘汰。
（2）盘形玻璃绝缘子：具有零值自爆，但自爆率很低（一般为万分之几）。
维护不需检测，钢化玻璃件万一发生自爆后其残留机械强度仍达破坏拉力的80%以上，仍能确保线路的安全运行。
遇到雷击及污闪不会发生掉串事故。
在Ⅰ、Ⅱ级污区已普遍使用。
（3）棒形悬式复合绝缘子：具有防污闪性能好、重量轻、机械强度高、少维护等优点，在Ⅲ级及以上污区已普遍使用。
输电线路基础知识
•优点:因受外界因素（如雷害、风害、鸟害等）的影响小，所以它的环境影响较小，即使发生事故，一般也不会影 响人身安全； 3） 电缆电容较大，可改善线路功率因数。
• 缺点：成本高，一次性建设投资大，电缆线路的投资约为同电压等级架空线路的10倍； 2） 线路分支困难； 3） 故障点较难发现，不便及时处理事故； 4） 电缆接头施工工艺复杂。
算方面，并没有显著差别。但在电气方面，则具有许多不同的特 点，需要进行专门研究。对于特高压直流输电线路的建设，尤其 需要重视以下三个方面的研究：
输电线路基础知识
(1) 电晕效应。直流输电线路在正常运行情况下允许导线发生一定程度 的电晕放电，由此将会产生电晕损失、电场效应、无线电干扰和可听噪 声等，导致直流输电的运行损耗和环境影响。特高压工程由于电压高， 如果设计不当，其电晕效应可能会比超高压工程的更大。通过对特高压 直流电晕特性的研究，合理选择导线型式和绝缘子串、金具组装型式， 降低电晕效应，减少运行损耗和对环境的影响。
输电线路基础知识
•双回路鼓型角铁塔直位导 线竖直排列
•鼓型塔是双回路输电线路的常 用塔型，因导线悬挂点围成的外 形轮廓呈鼓形布置得名。铁塔左 右各三根导线，分别构成一回三 相交流线路。一回线路的三根导 线均呈上中下排列，其中中间导 线较上、下两根导线而言向外突 出，使得六根导线构成的轮廓与 突出的鼓身相似，因而得名鼓型 塔。适用于覆冰较重地区，可避 免导线脱冰跳跃时发生碰线闪络 事故。
•如何区分直位塔和耐张塔？
•很简单，就是看与塔连接的绝缘子串，是被拉伸直还是下垂。下垂的为直线塔，
拉伸的就是耐张塔。耐张塔的作用就象墙一样，支撑这一段线路。因此，一般来说
它比直线塔要坚固。在2008年雨雪冰冻灾害中，折损严重的是直线塔，多个直线塔
输电线路基础知识
输电线路基础知识输电线路基础知识电⼒系统中电⼚⼤部分建在动⼒资源所在地，如⽔⼒发电⼚建在⽔⼒资源点，即集中在江河流域⽔位落差⼤的地⽅，⽕⼒发电⼚⼤都集中在煤炭、⽯油和其他能源的产地；⽽⼤电⼒负荷中⼼则多集中在⼯业区和⼤城市，因⽽发电⼚和负荷中⼼往往相距很远，就出现了电能输送的问题，需要⽤输电线路进⾏电能的输送。
因此，输电线路是电⼒系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级⼀般在35kV及以上。
⽬前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
⼀般说，线路输送容量越⼤，输送距离越远，要求输电电压就越⾼。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地⾯之上，架设及维修⽐较⽅便，成本较低，但容易受到⽓象和环境（如⼤风、雷击、污秽、冰雪等）的影响⽽引起故障，同时整个输电⾛廊占⽤⼟地⾯积较多，易对周边环境造成电磁⼲扰。
输电电缆则不受⽓象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较⾼，发现故障及检修维护等不⽅便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、⾃然灾害及外⼒破坏，供电可靠性⾼，但电缆的制造、施⼯、事故检查和处理较困难，⼯程造价也较⾼，故远距离输电线路多采⽤架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最⼤输送功率，输送容量⼤体与输电电压的平⽅成正⽐，提⾼输电电压,可以增⼤输送容量、降低损耗、减少⾦属材料消耗，提⾼输电线路⾛廊利⽤率。
超⾼压输电是实现⼤容量或远距离输电的主要⼿段，也是⽬前输电技术发展的主要⽅向。
输电专业⽇常管理⼯作主要分为输电运⾏、输电检修、输电事故处理及抢修三类。
（完整word版）输电线路基本知识
（完整word版）输电线路基本知识输电线路基本知识第⼀节概述1 电能电能是能量的⼀种表现形式。
电能的优点可简便地转换为另⼀种形式的能量。
可经过⾼压输电线路长距离输送，供远⽅⽤电。
现代化的⼤型电⼚距负荷中⼼很远，需要把电⼚（站）和负荷中⼼连接起来，产⽣了承担这⼀任务的⾼压、超⾼压和特⾼压输电线路。
2 电⼒系统组成电⼒系统主要由五部分组成，即发电⼚的发电机与升压变电所、输电线路、降压变电所、配电系统和⽤户。
电⼒⽹（或称电⽹）包括变电所和各种不同电压等级的输电线路。
35～220 kV的线路称为⾼压输电线路330～750kV的线路称为超⾼压输电线路±800kV和1000kV的线路称为特⾼压输电线路3 电⽹地区电⽹――110kV～220 kV输电线路及变电站区域电⽹――220 kV～500 kV输电线路及变电站跨省⼤电⽹――330 kV～750 kV输电线路及变电站全国各个⼤电⽹尽可能连起来，⼤电能的输送――±800 kV直流和1000kV 交流第⼆节输电线路的分类、组成1 输电线路的分类1) 按结构（架设⽅法）分类架空输电线路和电缆线路2) 按输电电压分类低压配电线路、⾼压配电线路、⾼压输电线路、超⾼压输电线路、特⾼压输电线路3) 按电流性质分类交流输电线路和直流输电线路2 架空输电线路组成架空输电线路主要由基础、杆塔、拉线、导线、避雷线（光缆）、绝缘⼦、⾦具以及接地装置。
1）基础杆塔的地下部分的总体统称基础，它是输电线路的重要组成部分，⼀般基础投资占本体投资的15％～30%，⼯期占施⼯总⼯期的30%～50%。
钢筋混泥⼟杆基础有地下部分电杆和三盘（底盘、卡盘和拉线盘）。
钢管杆基础有钢管桩基础、钢筋混凝⼟基础和联合桩基础。
铁塔基础有⼤块混凝⼟基础、钢筋混凝⼟基础、主⾓钢插⼊式基础、掏挖式基础、岩⽯基础、⾦属基础、机扩基础、爆扩桩基础、灌注桩基础、联合桩基础、圆柱固结式基础、⼈字形基础、联合基础。
输电线路基础知识输电线路基础知识
输电线路基础知识输电线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油与其他能源的产地；而大电力负荷中心则多集中在工业区与大城市，因而发电厂与负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要构成部分，它担负着输送与分配电能的任务。
输电线路有架空线路与电缆线路之分。
按电能性质分类有交流输电线路与直流输电线路。
按电压等级有输电线路与配电线路之分。
输电线电压等级通常在35kV及以上。
目前我国输电线路的电压等级要紧有35、60、110、154、220、330kV、500kV、1000kV交流与±500kV 、±800kV直流。
通常说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称之配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路要紧指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象与环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象与环境的影响，要紧通过电缆隧道或者电缆沟架设，造价较高，发现故障及检修保护等不方便。
电缆线路可分为架空电缆线路与地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查与处理较困难，工程造价也较高，故远距离输电线路多使用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,能够增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或者远距离输电的要紧手段，也是目前输电技术进展的要紧方向。
输电线路基础(识图)
输电线路基础(识图)电力线路基础知识电力系统中电厂大部分建在动力资源所在地，如水力发电厂建在水力资源点，即集中在江河流域水位落差大的地方，火力发电厂大都集中在煤炭、石油和其他能源的产地；而大电力负荷中心则多集中在工业区和大城市，因而发电厂和负荷中心往往相距很远，就出现了电能输送的问题，需要用输电线路进行电能的输送。
因此，输电线路是电力系统的重要组成部分，它担负着输送和分配电能的任务。
输电线路有架空线路和电缆线路之分。
按电能性质分类有交流输电线路和直流输电线路。
按电压等级有输电线路和配电线路之分。
输电线电压等级一般在35kV及以上。
目前我国输电线路的电压等级主要有35、60、110、154、220、330kV、500kV、1000kV交流和±500kV 、±800kV直流。
一般说，线路输送容量越大，输送距离越远，要求输电电压就越高。
配电线路担负分配电能任务的线路，称为配电线路。
我国配电线路的电压等级有380/220V、6kV、l0kV。
架空线路主要指架空明线,架设在地面之上，架设及维修比较方便，成本较低，但容易受到气象和环境（如大风、雷击、污秽、冰雪等）的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
输电电缆则不受气象和环境的影响，主要通过电缆隧道或电缆沟架设，造价较高，发现故障及检修维护等不方便。
电缆线路可分为架空电缆线路和地下电缆线路电缆线路不易受雷击、自然灾害及外力破坏，供电可靠性高，但电缆的制造、施工、事故检查和处理较困难，工程造价也较高，故远距离输电线路多采用架空输电线路。
输电线路的输送容量是在综合考虑技术、经济等各项因素后所确定的最大输送功率，输送容量大体与输电电压的平方成正比，提高输电电压,可以增大输送容量、降低损耗、减少金属材料消耗，提高输电线路走廊利用率。
超高压输电是实现大容量或远距离输电的主要手段，也是目前输电技术发展的主要方向。
输电线路基础知识总结
电力网, 电力系统和动力系统的划分动力网>电力系统>电力网电力网包括变电设备和输电设备电力系统发电+电力网+配电动力网电力系统+动力系统动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；电力系统是发电设备, 输变配电设备和用电设备共同组成的系统, 是发, 供, 用组成的系统；电力网是由联接各发电厂, 变电站及电力用户的输, 变, 配电线路组成的系统；动力系统是指发电企业的动力设备组成的系统, 是将其它能量转变成机械能的系统, 也就是给发电机供应动力的系统；输电线路分类: 架空线路和电缆线路。
架空线路一, 架空线路的结构1, 导线1)分类: 裸导线, 绝缘导线;单股, 多股;铜线, 铝线, 钢绞 , 钢芯铝绞。
2)型号: TJ, LJ, GJ, LGJ——铜绞线, 铝绞线, 钢绞线 , 钢芯铝绞线。
3)应用:铝绞线: 10kV及以下配电线路;钢芯铝绞线: 机械强度要求高和35kV及以上的输电。
2.电杆分类: 木杆, 水泥杆, 铁塔杆。
直线, 耐张, 转角, 终端, 分支, 跨越, 换位。
3.横担1)作用: 固定绝缘子, 保持线距。
2)木, 铁, 瓷。
3)安装位置: 电线杆, 负荷一侧, 耐张杆: 电杆两侧, 其他, 电杆受力反方向。
4, 绝缘子1)作用: 固定导线, 绝缘。
5, 金具6, 拉线作用: 稳固电杆。
二, 架空线路的敷设1.敷设路径的选择原则: P152(1).选取线路短, 转角小, 交叉跨越少的路径(2).交通运输要便利, 以利用于施工和维护(3).尽量避开河洼和雨水冲刷地带及有爆炸危险, 化学腐蚀, 工业污秽, 易发朝气械损伤的地区(4).应及建筑物保持确定的平安距离,禁止跨越易燃屋顶的建筑物, 避开起重机频繁活动区(5).应及工矿企业厂(场)区和生活区的规划协调, 在矿区尽量避开煤田, 少压煤(6).妥当处理及通信线路的平行接近问题，考虑其干扰和平安的影响2.线路的敷设1)挡距及弧垂2)导线在电杆上的排列依次: 零线位置, 高 , 低压线同杆架设, 排列。
输电线路基本知识
架空输电线路基础输电线路分类方法很多，按输送电流的种类，可分为交流输电线路和直流输电线路，按线路架设材料不同，可分为架空输电线路和电缆输电线路。
一般主要按电压等级和回路数分类。
一、按线路电压分类输电线路按电压等级分为35kV、110kV、220kV、 330 kV、500 kV、 750kV、1000kV输电线路。
其中，330 kV、500 kV、 750kV、称为超高压输电线路，1000kV 称为特高压输电线路。
二、按杆塔上的回路数目分类㈠单回路线路杆塔杆塔上只有三相导线及架空地线的送电线路，称为单回路线路。
㈡双回路线路杆塔上有两回三相导线及架空地线的送电线路，称为双回路线路。
另外，亦有双回路分杆(塔)并行的送电线路。
㈢多回路线路杆塔上有三回及以上的三相导线和架空地线的送电线路，称为多回路线路。
三、按杆塔材料分类㈠铁塔线路整条送电线路以角钢或钢管组合的铁塔作支持物。
这类线路耗用的钢材比较多，使用土地面积少，整齐美观，使用年限较长。
㈡混凝土杆线路整条送电线路以钢筋混凝土电杆作支持物，一般有分段焊接式和分段焊接与整根拔梢式的钢筋混凝土电杆两种。
混凝土电杆可以节约大量钢材，但拉线杆占地多，且施工运输不便。
㈢钢管杆送电线路钢管杆指送电线路以分段连接的锥形钢管单杆作支持物。
它占地少，美观，便于在市区内架设。
㈣混合式杆塔送电线路混合式杆塔送电线路是指电力线路的支持物包括有铁塔、混凝土杆或钢杆等组成的线路。
第二节架空输电线路结构组成和作用架空输电线路主要有基础、杆塔、导线、避雷线、绝缘子、金具及接地装置等部件组成，如图2-2-1所示。
导线用来传导电流，输送电能。
地线是当雷击导线时把雷电流引入大地，以保护线路绝缘免遭大气过电压的破坏。
杆塔用来支撑导线和地线，并使导线和导线之间，导线和地线之间，导线和杆塔之间以及导线和大地、公路、铁轨、水面、通信线路等被跨越物之间，保持一定的安全距离。
绝缘子是用来固定导线，并使导线与杆塔之间保持绝缘状态。
