广东省佛山市南海区九年级(上)期末物理试卷
2020-2021学年广东省佛山市南海区九年级上期末物理试卷及答案解析
2020-2021学年广东省佛山市南海区九年级上期末物理试卷一、单项选择题（本题共7小题，每小题3分，共21分）1．（3分）现代生产生活中需要各种各样的材料，下列说法正确的是（）A．超导体是一种电阻超级大的材料B．橡胶、铝、塑料都是很好的绝缘材料C．用半导体材料可以制成性能优良的输电导线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻2．（3分）关于下面四幅图的说法正确的是（）A．甲图：活塞压缩空气，硝化棉燃烧，此过程与热机的压缩冲程原理相同B．乙图：瓶内空气推开瓶塞，内能减少，瓶口出现的白雾是汽化现象C．丙图：抽出玻璃板，下瓶中出现红棕色二氧化氮气体，表明气体间可以发生扩散现象D．丁图：悬挂重物不能把两块铅块分开，说明分子间存在引力，没有斥力3．（3分）下列关于热现象的说法中正确的是（）A．火箭使用液态氢作燃料，是因为液态氢含有的热量多B．集中供暖采用热水循环，是利用了水的比热容较大的性质C．在汽油机的压缩冲程中，内能转化为机械能D．0℃的水变成0℃的冰，温度不变，内能不变4．（3分）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是一个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。
下列电路图符合上述要求的是（）A．B．C．D．5．（3分）如图是家庭电路正常工作的一部分.下列说法中正确的是（）A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后试电笔先后插入插座的左右插孔氖管都发光6．（3分）下列对电磁实验现象相应的解释正确的是（）A．甲图中，闭合开关，小磁针的N极向右偏转B．乙图中，通过的电流越大的电磁铁，磁性越强C．丙图中，磁场中的导体会受力运动，该过程机械能转化为电能D．丁图中，磁铁放在水平面上，导体ab竖直向上运动，电流表指针一定会偏转7．（3分）如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I﹣U图象。

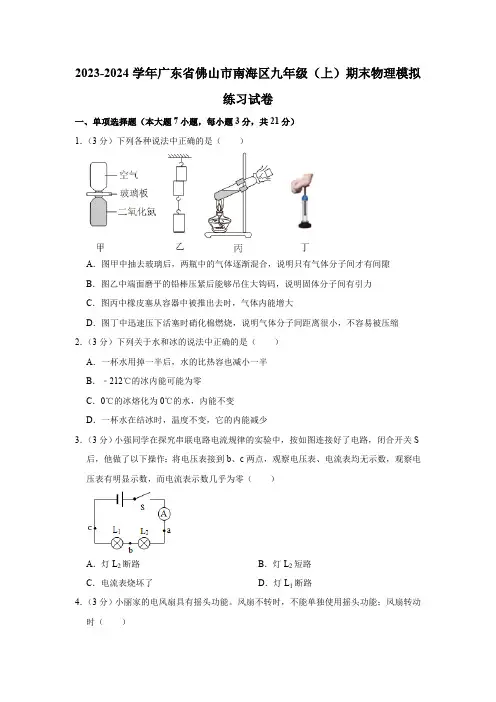

广东省佛山市南海区2023-2024学年九年级上学期期末物理模拟练习试卷(含解析)
2023-2024学年广东省佛山市南海区九年级（上）期末物理模拟练习试卷一、单项选择题（本大题7小题，每小题3分，共21分）1．（3分）下列各种说法中正确的是（ ）A．图甲中抽去玻璃后，两瓶中的气体逐渐混合，说明只有气体分子间才有间隙B．图乙中端面磨平的铅棒压紧后能够吊住大钩码，说明固体分子间有引力C．图丙中橡皮塞从容器中被推出去时，气体内能增大D．图丁中迅速压下活塞时硝化棉燃烧，说明气体分子间距离很小，不容易被压缩2．（3分）下列关于水和冰的说法中正确的是（ ）A．一杯水用掉一半后，水的比热容也减小一半B．﹣212℃的冰内能可能为零C．0℃的冰熔化为0℃的水，内能不变D．一杯水在结冰时，温度不变，它的内能减少3．（3分）小强同学在探究串联电路电流规律的实验中，按如图连接好了电路，闭合开关S 后，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数，观察电压表有明显示数，而电流表示数几乎为零（ ）A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路4．（3分）小丽家的电风扇具有摇头功能。
风扇不转时，不能单独使用摇头功能；风扇转动时（ ）A．B．C．D．5．（3分）如图所示，闭合开关后，二极管和灯均能发光。
下列说法中错误的是（ ）A．二极管是超导体材料制成的B．将二极管的甲、乙两接线柱对调，闭合开关，小灯泡将熄灭C．在电源外部，电流的方向从电源的正极流向负极D．用铅笔芯代替二极管接入电路，闭合开关，也能使小灯发光6．（3分）下列说法中，正确的是（ ）A．如图甲，接通电源后，相同时间内R甲产生的热量比R乙多B．如图乙，将变阻器滑片P向右移动，电磁铁的磁性增强C．通电导线周围存在磁场，将小磁针移走，该磁场消失D．改变电流方向并对调磁体的N、S极，导体AB运动方向不改变7．（3分）如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，电压表的示数由8V 变为6V，那么定值电阻R0的电功率改变量为（ ）A．2W B．1.2W C．0.8W D．0.4W二、填空题（本大题7小题，每空1分，共21分）8．（3分）某汽油机工作过程有吸气、压缩、做功和排气四个冲程。

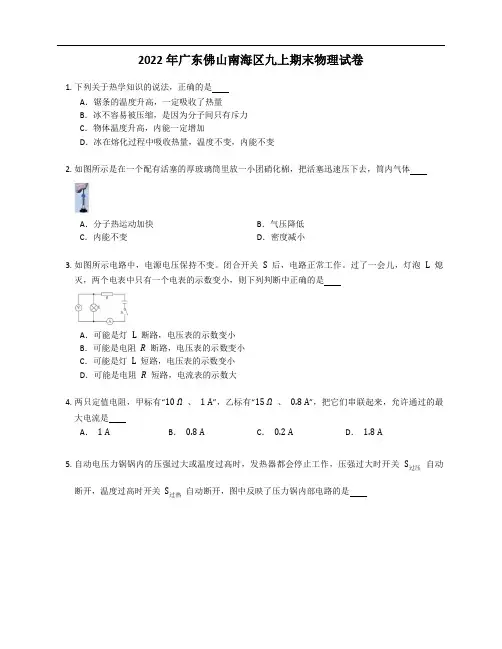

2022年广东佛山南海区九年级上学期期末物理试卷(含答案)
2022年广东佛山南海区九上期末物理试卷1.下列关于热学知识的说法，正确的是A．锯条的温度升高，一定吸收了热量B．冰不容易被压缩，是因为分子间只有斥力C．物体温度升高，内能一定增加D．冰在熔化过程中吸收热量，温度不变，内能不变2.如图所示是在一个配有活塞的厚玻璃筒里放一小团硝化棉，把活塞迅速压下去，筒内气体A．分子热运动加快B．气压降低C．内能不变D．密度减小3.如图所示电路中，电源电压保持不变。
闭合开关S后，电路正常工作。
过了一会儿，灯泡L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能是灯L断路，电压表的示数变小B．可能是电阻R断路，电压表的示数变小C．可能是灯L短路，电压表的示数变小D．可能是电阻R短路，电流表的示数大4.两只定值电阻，甲标有“10Ω、1A”，乙标有“15Ω、0.8A”，把它们串联起来，允许通过的最大电流是A．1A B．0.8A C．0.2A D．1.8A5.自动电压力锅锅内的压强过大或温度过高时，发热器都会停止工作，压强过大时开关S自动过压自动断开，图中反映了压力锅内部电路的是断开，温度过高时开关S过热A．B．C．D．6.对下列四幅图中信息的描述，说法正确的是A.验电器的金属箔张开证明被检物体带正电B.该实验说明通电导体周围存在磁场C.依据该实验人们发明了发电机D.地磁场的北极也在地理的北极附近7.如图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，滑动变阻器滑片P由中点向右移时，下列判断正确的是A．灯泡亮度变暗B．电路消耗的总电功率变大C．电压表示数变大D．电流表示数变小8.无风的下午，小明走路时在很远就闻到“白玉兰花”的香味，这是花香分子产生的现象；小红把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动，如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡胶棒，说明吸管的A端带电；吸管与餐巾纸摩擦的时候，得到电子的是。
9.中考实行网上阅卷，要求每份试卷必须贴上条形码，如图所示，条形码扫描装置中有发光二极管、光敏二极管等元件，它们是由材料构成的；避雷针与地面间的引线是材料（以上两空选填“导体”、“绝缘体”、“半导体”或“超导体”）；超导材料是一种温度降低到一定值时，电阻变为的材料。

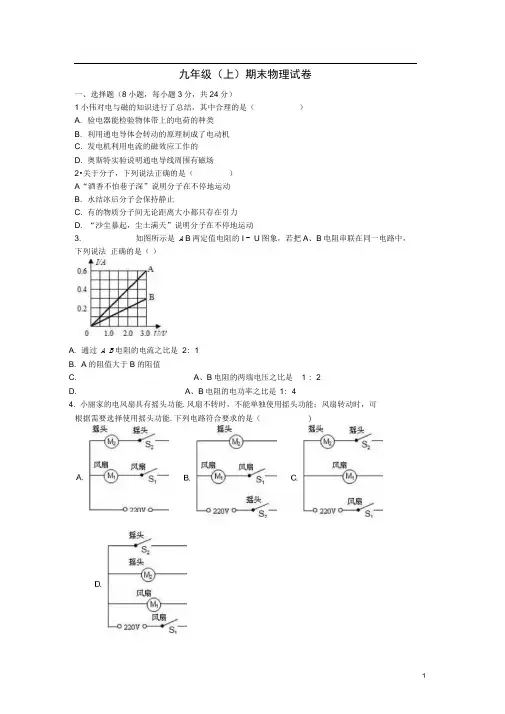

佛山市南海区九年级物理上学期期末试卷(含解析)新人教版
根据需要选择使用摇头功能.下列电路符合要求的是（九年级（上）期末物理试卷一、选择题（8小题，每小题3分，共24分） 1小伟对电与磁的知识进行了总结，其中合理的是（ ）A. 验电器能检验物体带上的电荷的种类B. 利用通电导体会转动的原理制成了电动机C. 发电机利用电流的磁效应工作的D. 奥斯特实验说明通电导线周围有磁场 2•关于分子，下列说法正确的是（ ）A “酒香不怕巷子深”说明分子在不停地运动B. 水结冰后分子会保持静止C. 有的物质分子间无论距离大小都只存在引力D. “沙尘暴起，尘土满天”说明分子在不停地运动 3.如图所示是 A B 两定值电阻的I - U 图象，若把A 、B 电阻串联在同一电路中，下列说法 正确的是（ ）A. 通过 A B 电阻的电流之比是 2: 1B. A 的阻值大于B 的阻值C. A 、B 电阻的两端电压之比是 1 : 2D.A 、B 电阻的电功率之比是 1: 44.小丽家的电风扇具有摇头功能.风扇不转时，不能单独使用摇头功能；风扇转动时，可5•如图所示是一标有“ 3V 15mA 字样的无线光电鼠标，将接收器插入电脑，就可用鼠标操 控电脑了•下列有关说法错误的是（）A.鼠标正常工作时消耗的功率为 0.045WB. 鼠标和接收器之间通过电磁波联系C. 鼠标工作时部分电能转化成光能D. 鼠标做成“鼠”型可以增大与手掌的接触面积减小压力 6•如图关于图的说法中，正确的是（）接通电源后，相同时间内 R 甲产生的热量比R 乙多将变阻器滑片P 向右移动，电磁铁的磁性增强三孔插座比两孔插座多出的那个孔是跟地线相连7•如图所示电路中，电源电压恒定•闭合开关后，调节滑动变阻器，两电压表的示数随电 流变化的图象如图所示，则下列说法正确的是（）C.A.电源电压为3VB.图象乙是V i示数变化的图象C.电阻R的阻值为15QD.电阻R2的最大阻值为20Q&如图所示，电源的电压保持不变，闭合开关S,当滑动变阻器R的滑片P从中点向b端滑动的过程中（）A.电压表的示数变大B .电流表A i的示数变大C.电流表A的示数变小D.灯泡L的变亮二、填空题（7小题，每空1分，共21分•计算结果是小数的，保留一位小数）9.南海千灯湖公园中的景色迷人，当你漫步其中，可闻到阵阵花香，说明带有花香的空气分子在________ •在岸边看到水中的“鱼”比实际的鱼___________ （“深”或“浅”）•夏天，太阳晒得石凳很热，这是用________ 方式使石凳内能增加，温度升高.10•如图是我国高铁动车，这种列车的车头采用了如图所示的流线型，这样可以减小运行时的_______ ;动车组采用了“再生制动”技术•即车到站前，不采用机械刹车，而是关闭电源，由于动车组继续前进，此时磁场中的线圈随车轮一起转动，使导线切割磁感线产生_______ ，即车轮带动发电机（电机逆转）发电，给蓄电池充电，把动车组的_____________ 转化为电能.11•物理学中把________ 移动的方向规定为电流的方向•民族英雄文天祥在《扬子江》一诗中有“臣心一片磁针石，不指南方不肯休”的诗句•这里的磁针石是由于受到 ______ 的作用，其南极指向地理位置的________ 方.12•如图所示是温度自动报警器，当温度达到________ C时，电铃发声报警，此时电磁铁的左端是_______ 极.电动机工作时，能够使线圈平稳、连续不停地转动下去是靠___________ 来实13•内燃机工作时，对外提供能量的是___________ 冲程；为了降低汽缸体的温度，汽缸外有一个水箱，使汽缸被水包围着，用水来降低汽缸体的温度是因为水的________ ;小军同学身高1.6m，当他站在平面镜前1m处时，镜中所成的像与他相距__________ m14. ___ 如图所示，电源电压保持12V不变，R=2R）, F2=2R，当开关接a点时，电压表的示数为 ______ V;若R3=20Q，当开关接b点时，通过电路中的电流是__________ A,此时R o在1min15. “可燃冰”被视为21世纪的新型绿色能源•可燃冰的主要成份是甲烷，1m可燃冰可转化生成160m3的甲烷气体和0.8m3的水，则1n?可燃冰转化生成的甲烷气体完全燃烧放出热量为J （甲烷的热值为 3.6 x 107J/m3）.如果往返佛山和南海的公交车满载乘客时总质量是6000kg, 1n?可燃冰产生的能量，可供公交车满载时以36km/h的速度匀速行驶2h, 则这段时间内发动机的实际输出功率为________________ W如果在行驶中公交车受到的平均阻力为车重的0.05倍，则发动机工作时的热机效率为 ___________.三、作图题（2小题，每小题3分，共6分）16. 把带有开关的电灯、三孔插座正确地连入下图的家庭电路中.火 -----------------------零 -----------------------地 --------------------- r四、实验题（3小题，第18小题6分、第19小题6分，第20小题7分，共19分）18.将如图中三种测量仪器的测量结果（数值及单位）填写在如表相应的空格中17.请根据图甲的实物连接图，在图乙的虚线方框内画出对应的电路图.电压的大小电流的大小电阻的大小图.(电压表尚未连接)(1 )小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现_________ (选填“开路”或“短路”)现象，小灯L!、L2都不会亮，还可能造成变阻器_____________ 或_______ 损坏.(2)小亮只更改跟L i、L2的四个接线柱A、B、C D相连的某根导线的一端，就使电路连接正确了•他的做法可能是__________ (指出一种即可)•(3)接下来，他们按图丙所示电路图连接了三个电压表•实验过程中，通过调节滑动变阻读数都准确)(1 )王进同学用如图所示的电路测量灯泡L i的额定功率•在闭合开关S之前，应把滑动变阻器的阻值调到最大•闭合开关S后，向________ (填“A”或“B”)端调节滑动变阻器的滑片P,当电压表的读数等于3V时，记下__________ 的读数，即可算出灯泡L i的额定功率.(2)若仍用这个电路与器材测量灯泡L2的额定功率，存在两个隐患•你能说出是什么隐患吗？(注：不要求写分析过程)(3)若再给你一个阻值R=i0Q的标准电阻，你能用原来的部分器材测出灯泡L2的额定功率吗？画出你设计的电路图，并简要说明你的办法.器使电压表V i的示数如图丁所示，则电压表(4) __ 他们在电路中串联滑动变阻器的作用是_______ 端(选填“左”或“右”).20. 王进同学想测定两个不同灯泡的额定功率，的电流表、量程0〜3V的电压表、规格为“8 干.灯泡L i和L2的额定电压分别为3V和4V的示数是_______ V._______ •闭合开关前，变阻器的滑片P应置于他使用的器材有：6V恒压电源、量程0〜O.6A Q1A ”的滑动变阻器、开关各一个，导线若、电阻都大约是5Q (设不同电压下，电压表的五、计算题(3小题，第21题3分，第22题6分，第23题6分，共15分，只有计算结果而无公式及主要运算过程不给分，最后要作答)21. 某品牌的电炖锅标有“ 220V 110W字样，将其接入家庭电路中.求：(1)该用电器能否正常工作？你判断的理由是？(2)此时通过该用电器的电流多大？电阻多大？22. 前些日子，小亮的妈妈买了一个“天际”牌自动电热水壶送给爷爷，其铭牌如右表•小亮为了给爷爷说明电热水壶的使用方法，他接水至800ml刻度，然后把壶放在加热座上，拨开开关，5min后水烧开，水壶自动断电•已知水的初温为20C.自动电热水壶型号ZDH100B电源220V 50Hz额定功率1100W容量800ml编号H8017664(2)烧水时家中电压为220V,求电热水壶的热效率.(3)在用电高峰，电路中的实际电压降为198V,这时电热水壶的实际功率为多大？23. 桂城怡翠馨园电梯门事件引起了对电梯安全的重视，如图甲所示是我校小森同学设计的电梯超载自动报警系统.已知控制电路的电源电压U=6V保护电阻R1=l00 Q ,压敏电阻R2的阻值随压力F大小变化，电梯底架自重和电磁铁线圈的阻值都忽略不计.(1)电动机在某次提升过程中在7.2s内消耗电能0.01kW?h则电动机的功率是多少？(2)当电磁铁线圈电流达到20mA时，此时压敏电阻的阻值是Q ？(3)当电磁铁线圈电流达到20mA时，此时衔铁刚好被吸住•若在工厂的生产车间，要用电梯运送密度为0.9 x 103 kg/m3的液体，为了不超载，则此时电梯最多能运送多少n i的液体？(盛液体的容器质量忽略)六、综合能力题(3小题，第24小题3分，第25小题5分，第26小题7分，共15分)24. 阅读下面短文在常规化石能源非常紧缺的今天，核能受到越来越高度的重视，如今美国电力需求的21%是来自核电.核电站的大体组成如下图所示，核材料在原子反应堆中发生核反应产生大量的热能，冷却剂将这些热能带到热交换器将水变成水蒸气，水蒸气推动蒸汽轮机带动发电机发电，最终实现了核能到电能的转换.请在下面的空格中填上适当的内容：(1) ____________________________________________ 从能量的转化与转移来看，发电机直接将______________________________________________________ 能转化成了电能.(2)发电机发电时是让线圈在磁场中旋转而产生电流， 现象(3) _________________________ 核电站的核废料具有 性，对环境会造成相当大的危害， __________________________ 因而如何在开发新能源 的同时，又注意环境的保护，是人类面临的一大课题.PTC 是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用 的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的.PTC 有一个根据需要设定的温度，低于这个温度时，其电阻随温度的升高而减小，高于这个(1)家用固体电热灭蚊器就使用 PTC 陶瓷电热元件，图甲为其电阻随温度变化的图象，由图可知，该PTC 材料的居里点温度为 ________ C. (2) 家用固体电热灭蚊器工作时的温度基本恒定在165C 左右，若它的温度高于165C,电阻 _______ ,功率 ________ ,使其温度 ________ (以上均填变化情况)；反之，也能自动调节.因此用PTC 材料制成的电热器具有自动调节功能. (3)某同学利用PTC 电阻设计了一个“过热自动报警电路”：将 PTC 电阻安装在需要探测 温度的地方，当环境温度正常时，指示灯亮； 当环境温度超过 PTC 电阻的居里点温度时，由 于电阻变化，导致电磁铁磁性减弱，使警铃响.请帮他将图乙所示的电路连接完整.26.为参加全国青少年创新大赛，小强运用电学知识设计了一个电子身高测量仪，如图所 示.其中定值电阻 F 0=5Q ，电源电压恒为4.5V , R 是固定的、竖直放置的硬电阻棒、总长为 30cm,总电阻为15Q ，其接入电路的电阻与接入电路的棒长成正比，金属杆 cd 和MP (右端 P 是滑片)与电路接触良好，电阻不计.(1) _________________________ 母在电路中的作用是 .这种现象在物理学中称之为温度时，电阻值则随温度的升高而增大，我们把这个设定的温度叫“居里点温度” 25•阅读下面短文，回答问题:材料制成的电热器具有发热、控温双重功能，应用十分广(2)当被测身高增加时，电压表的示数__________ (变大/变小/不变).(3)小强和小明分别用该测量仪测量时，电流表示数分别为0.3A和0.5A，已知小强的身高为170cm,则小明的身高为多少？参考答案与试题解析一、选择题（8小题，每小题3分，共24分）1小伟对电与磁的知识进行了总结，其中合理的是（）A. 验电器能检验物体带上的电荷的种类B. 利用通电导体会转动的原理制成了电动机C. 发电机利用电流的磁效应工作的D. 奥斯特实验说明通电导线周围有磁场【考点】验电器的原理及使用；通电直导线周围的磁场；直流电动机的原理；发电机的构造和原理.【分析】（1）验电器是检验物体是否带电的仪器；（2）电动机是利用通电导线在磁场中受力的作用的原理制成的；（3 ）发电机是利用电磁感应现象的原理制成的；（4）奥斯特实验说明通电导线周围有磁场；【解答】解：A、验电器是检验物体是否带电的仪器，但不能检验物体带上的电荷的种类，故A错误；B电动机是利用通电导线在磁场中受力的作用的原理制成的，故B错误；C发电机是利用电磁感应现象的原理制成的，故C错误；D奥斯特实验说明通电导线周围有磁场，故D正确；故选D.2•关于分子，下列说法正确的是（）A. “酒香不怕巷子深”说明分子在不停地运动B. 水结冰后分子会保持静止C. 有的物质分子间无论距离大小都只存在引力D. “沙尘暴起，尘土满天”说明分子在不停地运动【考点】分子动理论的基本观点.【分析】物质是由分子组成的，分子永不停息地做无规则，分子间存在相互作用的引力与斥力，分子很小，不能用肉眼直接观察到.【解答】解：A、酒精分子不停地做无规则的运动，通过扩散空气中充满酒精分子，“酒香不怕巷子深”说明分子在不停地运动，故A正确；B水结冰后，分子仍然不停地做无规则的运动，故B错误；C组成物质的分子间同时存在相互作用的引力与斥力，故C错误；D组成物质的分子很小，不能用肉眼直接观察到，沙尘与尘土是固体小颗粒，不是分子，故D错误；故选A.3•如图所示是A B两定值电阻的I - U图象，若把A、B电阻串联在同一电路中，下列说法正确的是( )A. 通过A B电阻的电流之比是2: 1B. A的阻值大于B的阻值C. A、B电阻的两端电压之比是1 : 2D. A、B电阻的电功率之比是1: 4【考点】欧姆定律的应用；电功率的计算.【分析】(1)由图象可知通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，从图象中读出任意一点的电流和电压值，根据欧姆定律求出两电阻的阻值，然后比较两电阻的阻值；(2)根据串联电路的电流特点可知通过两电阻的电流关系，根据欧姆定律求出两电阻两端的电压关系，根据P=I2R求出两个电阻的电功率之比.【解答】解：(1)由图象可知，通过两电阻的电流与两端的电压成正比即两电阻是定值电阻，且U A=U B=3V 时，I A=0.6A , I B=0.3A；U A 3V U B 3V根据欧姆定律可得，两电阻的阻值分别为：R= I =-匚=5Q , R=二=-■ ■ =10 Q ,所以A的电阻值小于B的电阻值，故A错误；(2)因为串联电路中各处的电流相等，所以通过A、B电阻的电流之比是1: 1，故A不正确；A B电阻的两端电压之比：_=•_=—='=：'，故C正确；鱼I2R A皿1由P=|2R可知，A、B电阻的电功率之比：_ = =-=，故D不正确.I R B故选C.4•小丽家的电风扇具有摇头功能•风扇不转时，不能单独使用摇头功能；风扇转动时，可根据需要选择使用摇头功能.下列电路符合要求的是( )【分析】电风扇转动时可以选择摇头或不摇头说明摇头电动机和风扇电动机独立工作、互不影响即为并联，风扇不转时不能单独使用摇头功能说明摇头电动机有自己的开关控制，据此分析选项得出答案.【解答】解：由ABD电路图可知，风扇转不转时都可以使用摇头功能，故均不符合题意；由C电路图可知，闭合开关S i风扇电动机转动，通过S2的通断可以选择使用摇头功能，符合题意.故选C.5•如图所示是一标有“ 3V 15mA字样的无线光电鼠标，将接收器插入电脑，就可用鼠标操控电脑了.下列有关说法错误的是( )A. 鼠标正常工作时消耗的功率为0.045WB. 鼠标和接收器之间通过电磁波联系C. 鼠标工作时部分电能转化成光能D. 鼠标做成“鼠”型可以增大与手掌的接触面积减小压力【考点】额定功率；减小压强的方法及其应用；电磁波的传播；能量的相互转化.【分析】(1)鼠标正常工作时的电压和额定电压相等，根据P=UI求出额定功率；(2)无线鼠标工作时发出电磁波，接收器接收鼠标发出的电磁波，从而实现对电脑的控制;(3)鼠标工作时把部分电能转化为光能，部分电能转化为电磁波的能量；(4)减小压强的方法：在压力一定时，增大受力面积来减小压强；在受力面积一定时，减小压力来减小压强.【解答】解：A.鼠标正常工作时的电压U=3V,电路I=15mA=0.015A，电功率P=UI=3V X0.015A=0.045W，故A正确，不符合题意；B.鼠标和接收器之间是通过电磁波联系的，故B正确，不符合题意； C. 鼠标工作时部分电能转化成光能，故 C 正确，不符合题意； D.鼠标做成“鼠”形可以增大与手掌的接触面积减小压强， 而不是减小压力，故D 不正确, 符合题意. 故选D.，相同时间内 R 甲产生的热量比R 乙多 将变阻器滑片P 向右移动，电磁铁的磁性增强三孔插座比两孔插座多出的那个孔是跟地线相连【考点】焦耳定律；影响电磁铁磁性强弱的因素； 家庭电路的连接；插座的构造与工作方式. 【分析】(1)电流产生电热的多少与电流的强弱、电阻的大小和通电时间有关； (2)电磁铁磁性的强弱与电流的有无、线圈的匝数和电流的大小有关； (3 )为了安全，保险丝应该接到火线上；(4 )由安全用电常识，三孔插座的中间孔应与大地连接.【解答】解：A 、据图可知，甲乙两个电阻串联，即电流相同，通电时间相同，且乙的电阻 大于甲的电阻，据 Q=I 2Rt 可知，在甲电阻上产生的电热多，故A 错误；B 将变阻器滑片 P 向右移动，变阻器的电阻变大，电流变小，磁性变弱，故 B 错误；C 据图可知，保险丝应该接到火线上，所以A 线为火线，故 C 错误；6•如图关于图的说法中，正确的是(接通电源后A 导线为零线D家用电器的三脚插头中有两个脚接用电部分，另一个较长的脚跟用电器的金属外壳连接；用电器的三脚插头插在与三脚插头对应的三孔插座中，不仅两个孔分别接火线和零线使用电部分接入了电路，另一个孔还把用电器的金属外壳与地线相连接，故D正确；故选D.7•如图所示电路中，电源电压恒定•闭合开关后，调节滑动变阻器，两电压表的示数随电流变化的图象如图所示，则下列说法正确的是（）A.电源电压为3VB.图象乙是V示数变化的图象C.电阻R的阻值为15QD.电阻R2的最大阻值为20Q【考点】欧姆定律的应用.【分析】由电路图可知，R、F2串联，电压表V i测R两端的电压，V2测F2两端的电压，电流表测电路中的电流；当滑动变阻器的滑片P向右移动时，连入电阻变大，电路中电流变小，R两端的电压同时变小，电源电压保持不变，R2两端的电压就要变大，由此可知，对于R i：通过的电流随两端电压的增大而增大；对于F2:通过的电流随两端电压的增大而减少，由此判断，甲是V i的U- I图象，乙是V2的U- I图象•由图象可知，当U i=U2=3V时，l=0.3A , 由此可求电源电压；由R i的U- I图象可求R i；当U2=4V时全连入，此时I=0.2A，可求滑动变阻器的最大电阻.故选D.&如图所示，电源的电压保持不变，闭合开关S,当滑动变阻器R的滑片P从中点向b端滑动的过程中（）A.电压表的示数变大B .电流表A i的示数变大C.电流表A的示数变小D.灯泡L的变亮【考点】电路的动态分析.【分析】由电路图可知，灯泡与滑动变阻器串联，电流表A i测R支路的电流，电流表A2测干路电流，电压表测电源的电压；根据电源的电压可知电压表示数的变化，根据滑片的移动可知该支路接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，根据并联电路各支路独立工作可知通过灯泡的电流，根据并联电路的电流特点可知干路电流的变化.【解答】解：（i）当滑动变阻器的滑片P向右移动时，连入电阻变大，电路中电流变小，两端的电压同时变小，F2两端的电压就要变大，由此可知，甲是V的U- I图象，乙是U- I（2）图象；由图象可知，当Ui=U2=3V时，I=0.3A(3) 由V的U- I图象可知：当U=3V时,当U2=4V时滑动变阻器全连入，此时4V=20Q .，由此可求电源电压：U=U+U2=6V;e比3VI=0.3A，所以R i= = - =i0Q；I=0.2A，可求滑动变阻器的最大电阻是RV2的【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表A测R支路的电流，电流表A2测干路电流，电压表测电源的电压；因为电源的电压不变，所以滑片移动时，电压表的示数不变，故A不正确；当滑动变阻器R的滑片P从中点向b端滑动的过程中，接入电路中的电阻变大，由匸可知，该支路的电流变小，即电流表A的示数变小，故B不正确；因为并联电路中各支路独立工作、互不影响，所以灯泡两端的电压和通过的电流不变，实际功率不变•亮暗不变，故D不正确；因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A2示数变小，故C正确.故选C.二、填空题（7小题，每空1分，共21分.计算结果是小数的，保留一位小数）9. 南海千灯湖公园中的景色迷人，当你漫步其中，可闻到阵阵花香，说明带有花香的空气分子在做无规则运动 .在岸边看到水中的“鱼”比实际的鱼浅（“深”或“浅”）.夏天，太阳晒得石凳很热，这是用热传递方式使石凳内能增加，温度升高.【考点】分子的运动；光的折射现象及其应用；热传递改变物体内能.【分析】①一切物质的分子都在不停地做无规则运动；②当光从一种透明介质斜射入射入另一种透明介质时，传播方向会发生改变的现象就是光的折射；③改变物体内能的方式有两种：做功和热传递.【解答】解：①在公园中能闻到阵阵花香，这主要是因为芳香油分子在不停地做无规则运动的结果，这种现象是扩散现象；②光由水斜射入空气时发生折射. 我们看到的水中的鱼，是由光的折射形成的虚像，在折射光线的反向延长线上，由于折射光线向水面偏折，折射光线相对于入射光线位置升高了，所以看到的水中的鱼位置比实际位置浅；③夏天广场上的石凳被晒得发烫，属于热传递改变物体的内能. 故答案为：做无规则运动；浅；热传递.10. 如图是我国高铁动车，这种列车的车头采用了如图所示的流线型，这样可以减小运行时的阻力；动车组采用了“再生制动”技术.即车到站前，不采用机械刹车，而是关闭电源，由于动车组继续前进，此时磁场中的线圈随车轮一起转动，使导线切割磁感线产生感应电流，即车轮带动发电机（电机逆转）发电，给蓄电池充电，把动车组的机械能转化为电能.【考点】电磁感应.【分析】列车制成流线型，列车上方的空气流动速度大，压强小，列车下方的空气流速小, 压强大，列车受到向上的升力作用，减小列车和铁轨之间的摩擦阻力.闭合电路中一部分导体在磁场中做切割磁感线运动时， 导体中就会产生电流， 发电机工作时把机械能转化成电能.【解答】解：列车制成流线型，是为了在列车行驶过程中，列车受到向上的升力作用，减小 列车和铁轨之间的摩擦力，同时减小列车和空气的阻力.线圈转动切割磁感线就会产生感应电流，列车行驶带动电机逆转发电将机械能转化为电能. 故答案为：阻力；电流；机械能.11. 物理学中把 正电荷定向 移动的方向规定为电流的方向. 民族英雄文天祥在 《扬子江》 一诗中有“臣心一片磁针石，不指南方不肯休”的诗句.这里的磁针石是由于受到 地磁场 的作用，其南极指向地理位置的 南 方.【考点】电流的形成；地磁场.【分析】(1)把正电荷定向移动的方向规定为电流的方向；(2) 地球是一个大磁体，周围存在着磁场，对放入其中的磁体产生磁力的作用； (3)在地理南极附近是地磁体的北极； 磁场中的小磁针静止时， 它的南极指向磁体的北极.【解答】 解：(1)电流的方向：物理学中把正电荷定向移动的方向规定为电流的方向； (2) 因地球周围有地磁场，放入其中的磁针石会受到地磁场的作用； (3) 磁针石的南极指向地磁体的北极，即指向地球的南方； 故答案为：正电荷定向；地磁场；南. 12.如图所示是温度自动报警器，当温度达到 98 C时，电铃发声报警， 此时电磁铁的左端是_S_极.电动机工作时，能够使线圈平稳、连续不停地转动下去是靠 换向器 来实【考点】电磁继电器的组成、原理和特点.【分析】(1)该温度计的分度值为 1C,金属丝下端指在 96C 上面第2个小格上，因此金属 丝下端所指的温度是 96C +2C =98C ;电磁铁中有电流通过时，产生磁性会把衔铁吸来过， 电铃电路接通；电磁铁中无电流时，无磁性，弹簧片把衔铁拉起来，电铃电路断开；用安培 定则判断通电螺线管的极性，右手握住螺线管，四指弯向线圈中电流的方向，大拇指所指的就是通电螺线管的 N 极.(2)本题考查电动机的基础知识，电动机的工作原理是通电线圈在磁场中受力转动或通电 导体在磁场中受力，换向器的作用是当线圈刚转过平衡位置时改变电流方向. 【解答】 解：(1)由题干中图可知：当温度没有升高到 98C 时，电磁铁无磁性，弹簧片把衔铁拉起来，电铃电路断开；当温度升高到 98C 时，由于水银是导体，电磁铁电路就会接通，电磁铁有了磁性，且根据安培定则知左端为 S 极，衔铁就会在电磁力吸引的作用下接通 电铃电路，电铃响，报警.(2 )电动机如果没有换向器，当线圈刚转过平衡位置时，受力方向与转动方向相反，所以 不能持续的转动下去，有的换向器，当线圈刚转过平衡位置时，改变了线圈中的电流方向， 使线圈的受方向也发生改变，此时受力方向与转动方向又一致了， 故可以让线圈持续转动下去.*现的.* n。

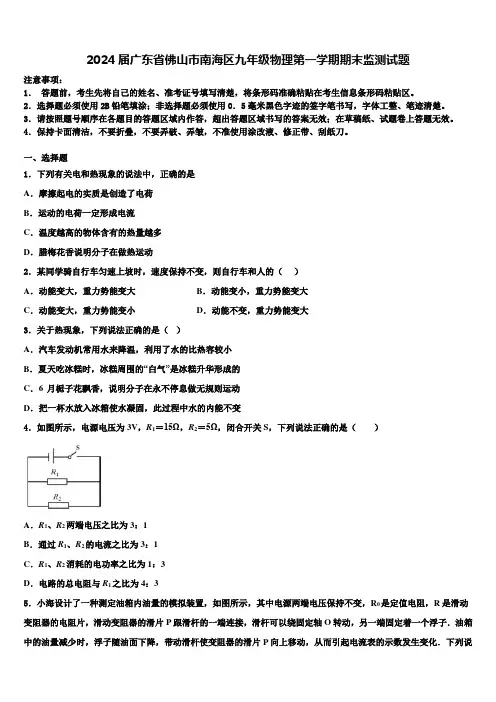

2024届广东省佛山市南海区九年级物理第一学期期末监测试题含解析
2024届广东省佛山市南海区九年级物理第一学期期末监测试题注意事项：1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题1．下列有关电和热现象的说法中，正确的是A．摩擦起电的实质是创造了电荷B．运动的电荷一定形成电流C．温度越高的物体含有的热量越多D．腊梅花香说明分子在做热运动2．某同学骑自行车匀速上坡时，速度保持不变，则自行车和人的（）A．动能变大，重力势能变大B．动能变小，重力势能变大C．动能变大，重力势能变小D．动能不变，重力势能变大3．关于热现象，下列说法正确的是（）A．汽车发动机常用水来降温，利用了水的比热容较小B．夏天吃冰糕时，冰糕周围的“白气”是冰糕升华形成的C．6 月栀子花飘香，说明分子在永不停息做无规则运动D．把一杯水放入冰箱使水凝固，此过程中水的内能不变4．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（）A．R1、R2两端电压之比为3：1B．通过R1、R2的电流之比为3：1C．R1、R2消耗的电功率之比为1：3D．电路的总电阻与R1之比为4：35．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．根据表中物质比热容的数据，下列判断正确的是（）一些物质的比热容[J/（kg•℃）]水 4.2×103铝0.88×103煤油、冰 2.1×103干泥土0.84×103沙石0.92×103铜0.39×103A．物质的比热容与物质的状态无关B．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大C．一块干泥土变湿后，在同祥光照条件下其升温速度将变慢D．质量和温度相等的铜块和铝块放出相同热量后，彼此接触热量会从铜块传到铝块7．下列有关内能、温度和热量的说法中，正确的是（）①物体内能增大，可能从外界吸收热量②热量可以从内能小的物体传给内能大的物体③0℃的水凝固成0℃的冰，由于温度不变，所以内能不变④物体的温度升高，它的热量增多A．①和②B．①和③C．②和④D．③和④8．下列物理量中估测合理的是A．人骑自行车时的功率通常为200W左右B．普通照明用的日光灯正常工作时电流约为10AC．人体安全电压的大小为36VD．普通电风扇正常工作时的电功率约为60W9．下列做法中符合安全用电要求的是（）A．在高压线下钓鱼B．使用绝缘皮破损的导线C．不靠近高压带电体D．家用电器起火时，应立即用水扑灭10．如图所示，家庭照明灯的一种按键开关上常有一个指示灯．在实际使用中发现：当开关闭合时，只有照明灯发光；开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示开关的位置．根据这种按键开关的控制特性，能正确表示照明灯（甲）和指示灯（乙）连接方式的电路图是如图中的A．B．C． D．11．通常情况下，下列四组物品中，都属于导体的是（）A．酱油、醋、牛奶B．铅笔芯、塑料尺、橡皮擦C．干燥的木棒、钥匙、陶瓷瓶D．硬币、玻璃、矿泉水12．如图所示，对下列光学现象的描述或解释错误的是A．图（a）中漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律B．图（b）中木工师傅观察木板是否平整，是利用了光的直线传播特点C．图（c）所示炎热夏天公路上的海市蜃楼景象，是由光的反射现象造成的D．图（d）所示是太阳光经过三棱镜色散后的色光排列情况二、填空题13．铁水很热，冰块很冷，但它们都具有______能。

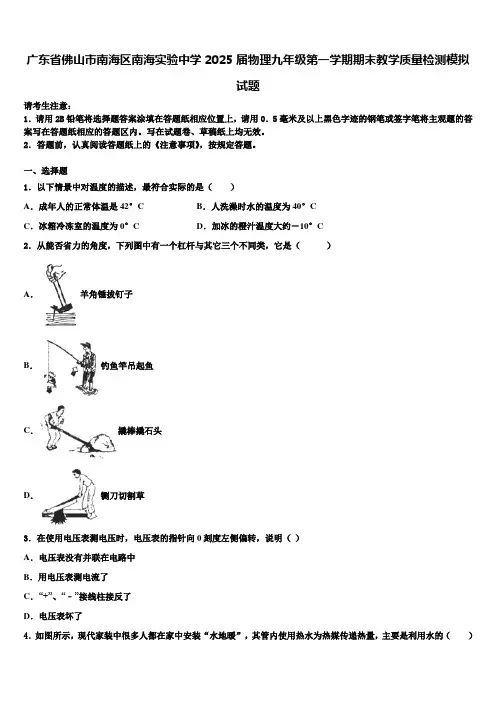

广东省佛山市南海区南海实验中学2025届物理九年级第一学期期末教学质量检测模拟试题含解析
广东省佛山市南海区南海实验中学2025届物理九年级第一学期期末教学质量检测模拟试题请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。
写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题1．以下情景中对温度的描述，最符合实际的是（）A．成年人的正常体温是42°C B．人洗澡时水的温度为40°CC．冰箱冷冻室的温度为0°C D．加冰的橙汁温度大约－10°C2．从能否省力的角度，下列图中有一个杠杆与其它三个不同类，它是（）A．羊角锤拔钉子B．钓鱼竿吊起鱼C．撬棒撬石头D．铡刀切割草3．在使用电压表测电压时，电压表的指针向0刻度左侧偏转，说明（）A．电压表没有并联在电路中B．用电压表测电流了C．“+”、“﹣”接线柱接反了D．电压表坏了4．如图所示，现代家装中很多人都在家中安装“水地暖”，其管内使用热水为热媒传递热量，主要是利用水的（）A．密度较大B．比热容较大C．沸点较高D．凝固点较高5．一盏标有“220V 25W”的电灯甲和一盏标有“36V 25W”的电灯乙，当它们都正常发光时A．甲灯亮B．两灯一样亮C．乙灯亮D．无法判断6．关于图所示的“I﹣U”图象分析，正确的是（）A．R1＝R2B．R1＜R2C．R1＝2R2D．R1＞R27．最先精确确定电流产生的热量跟电流、电阻和通电时间关系的物理学家是（）A．欧姆B．焦耳C．安培D．伏特8．下列说法正确的是（）A．摩擦起电过程中能量的转化是电能转化为机械能B．盛夏，地面温度升高，地面含有的热量增多C．热机和电动机能量转换是相同的D．水的比热容大，比较适合作冷却剂9．下列说法符合安全用电的是A．空气开关跳闸后，应立即合上B．发现有人触电时应迅速用手把他拉离带电体C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体D．可以将用电器的三脚插头改为两脚插头接在两孔插座上使用10．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（）A．B．C．D．11．白炽灯是常用的照明工具，在白炽灯的制造和使用过程中包含了许多物理知识，下列说法正确的是( )A．白炽灯的灯丝用金属钨制成，是因为它是超导体材料B．白炽灯上标有40W的字样说明灯泡的功率始终为40WC．白炽灯开灯时灯丝最容易烧断，是因为开灯时灯丝电阻小，电流大D．教室中的一个开关同时控制两盏白炽灯，这两盏灯同时亮同时灭，所以它们一定是串联的12．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是A．将两根保险丝并联使用B．将三根保险丝并联使用C．将保险丝接长使用D．将一根保险丝接入电路二、填空题13．如图所示电路，闭合开关S后，电磁铁a端为______极，将变阻器的滑片P向右移动，电磁铁的磁性将______(选填“增强”、“减弱”或“不变”)．14．小明利用如图所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：(1)实验使用了控制变量的科学方法：通过两金属丝串联的方式，控制___________相同；(2)小红提出小明设计的实验存在问题，请你指出：________。
2025届广东省佛山市南海区石门实验中学九年级物理第一学期期末检测试题含解析
2025届广东省佛山市南海区石门实验中学九年级物理第一学期期末检测试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。
选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题1．用电压为220V的电源向远处某工地的一盏标着“PZ220 60”的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为A．大于60W B．等于60WC．小于60W D．不能确定2．下列设备不属于热机的是A．电风扇B．汽油机C．柴油机D．蒸汽机3．根据欧姆定律的公式UIR=的变形式URI=及电阻的性质，可以判定当（）．A．U变小时，UI不变B．0U=时，0UI=C．U变大时，UI变小D．U变大时，UI变大4．如图所示的做法中，符合安全用电原则的是（）A．雷雨天站在大树下避雨B．用手指碰触插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地5．超导体若能应用到社会生活中，会给人类带来很大的好处。
各国科学家一直在努力寻找能够在常温下工作的超导材料。
假如科学家已研制出常温下的超导材料你认为它可作下列哪种用途（）A．制造电炉中的电热丝B．制造远距离输电线C．制造电脑存储芯片D．制造灯泡中的灯丝6．如图甲所示的电路中，电源电压不变，R1为定值电阻。
闭合开关S，将滑动变阻器R2的滑片P从a端向b端移动的过程中，电压表和电流表的示数变化情况如图乙所示，则（）A．定值电阻R1阻值为20ΩB．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的B点C．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的C点D．当滑动变阻器的滑片P在中点时，两电表的示数对应于乙图中的D点7．如图所示，高压输电铁塔最上面的两条导线的作用是（）A．固定铁塔B．备用输电线C．防止雷电D．接收信息8．在如图所示的电路中，电源电压保持不变，忽略温度对小灯泡电阻的影响。
广东省佛山市南海区2019-2020学年九年级(上)期末考试物理试题(wd无答案)
广东省佛山市南海区2019-2020学年九年级（上）期末考试物理试题(wd无答案)一、单选题(★★) 1. 如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生的热量最多的是（）A．电视机B．电风扇C．电烙铁D．一样多(★★) 2. 下列数据不符合事实的是（）A．对人体的安全电压是不高于36VB．教室内一盏日光灯的功率约为40WC．手机电池的电压约为3.6VD．家用电冰箱工作时通过的电流约为5A(★★) 3. 高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（）A．B．C．D．(★★★) 4. 如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大(★★) 5. 甲铁块质量是乙铁块的3倍，吸收相同的热量，则甲、乙两铁块的比热容之比和升高的温度之比分别为A．1：1，1：3B．1：3，1：3C．1：1，3：1D．3：1，3：1(★★★) 6. 下列电器设备不是利用磁场对电流的作用来工作的是（）A．电风扇B．麦克风C．扬声器D．电动机(★★★) 7. 标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。
若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（）A．24Ω，0.67W B．24Ω，0.8W C．20Ω，0.96W D．20Ω，0.8W二、填空题(★) 8. 把两块表面很平且干净的铅压紧，两块铅就结合在一起，甚至下面吊一个重物都不能把它拉开，这一现象说明 ______ ；给自行车打气时，打气筒会发热，这是通过 ______ 的方法使打气筒的内能增加；完全燃烧 ______ kg酒精能产生1.5×10 7J的热量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东省佛山市南海区九年级（上）期末物理试卷一、单项选择题（本大题7小题，每小题3分，共21分．在每小题给出的四个选项中，只有一个是正确的，请把答题卡上对应题目所选的选项涂黑）1．（3分）关于家庭电路的安全用电，下列说法正确的是（）A．保险丝熔断后，可以用钢丝替代B．三角插头的上脚与用电器的金属外壳相连，三孔插座的上孔与地线相连C．灯座的螺旋套应该接火线D．发现有人触电后，要立即救人2．（3分）关于热和能的说法正确的是（）A．物体的内能增加，则可能是外界对物体做了功B．物体的温度越高，含有的热量越多C．燃料燃烧放出的热量越多，它的热值越大D．汽油机吸气冲程只吸进空气，在压缩冲程中，空气的温度升高，内能增大3．（3分）举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判。
若裁判认定杠铃已被举起，就按一下自己面前的按钮。
要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮。
以下符合这一要求的电路是（）A．B．C．D．4．（3分）下列四幅图中能说明发电机工作原理的是（）A．B．C．D．5．（3分）如图是某同学做实验时的电路图。
闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路6．（3分）关于如图中的四图，下列说法正确的是（）A．当家庭电路中只有微波炉工作时，如图甲的电能表在5min内指示灯闪烁了160imp，则该微波炉消耗的电能为0.1JB．如图乙，当开关闭合后，电压表测量的是R1的电压C．如图丙，接通电源后，相同时间内R甲产生的热量比R乙多D．如图丁，使用B和C两接线柱接入电路，滑动变阻器的滑片向右移动时小灯泡变暗7．（3分）两定值电阻甲、乙中的电流与电压关系如图所示，现将甲乙串联后接在电压为6V 的电源两端，下列分析正确的是（）A．乙两端的电压是2VB．甲乙两端的电压之比为2：1C．甲中的电流大于乙中的电流D．甲消耗的电功率等于0.8W二、填空题（本大题7小题，每空1分，共21分）8．（3分）如图实验探究的二是热机的工作原理：它主要是将转化机械能，汽车工作时，也用到这一工作原理，汽油机工作时还会产生大量的热，通常采用水循环将热量带走，这是利用水的特性；与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则球带正电。
9．（3分）指南针静止时，北极所指的方向是地理的极附近；奥斯特实验表明通电导线周围存在着，如图所示，可判断电源的a端是极。
10．（3分）小红做实验时，不计温度对灯丝电阻的影响，把一盏灯两端的电压从4V增加到6V，通过它的电流将从0.5A增加到A，这盏灯的阻值为；“220V 100W”的电烙铁与“220V 100W”的风扇正常工作时，风扇单位时间产生的热量比电烙铁（填“多”或“少”）。
11．（3分）在家庭电路中，开关与它控制的用电器是联的；小强用测电笔鉴别火线与零线，能够使电笔的氖管发光的那条导线是线，此时（选填“有、没有”）电流流经小强的身体。
12．（3分）在①电饭锅、②指南针、③电动机、④发电机、⑤电铃中，利用电流的磁效应工作的有（填写序号）；利用电流的热效应工作的是；利用磁场对通电导体有力的作用工作的是。
13．（3分）利用导电性能比金属差，比非金属强的材料可制成二极管和三极管等电子元件；科学家发现某些物质在温度非常低时电阻变成了，这就是超导现象；在发电、传输和贮存电力方面，使用超导材料可以减少损失。
14．（3分）某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开关S接触点1时，该电饭煲处于（填“保温”或“加热”）状态，如图乙是该电饭煲工作时电功率与时间的关系图象，则图中阴影部分面积表示的物理量是，其大小为。
三、作图题（7分）15．（3分）请将如图所示元件，连接成符合安全用电要求的家庭电路。
16．（2分）如图所示，请标出小磁针静止时的N极和螺线管的S极17．（2分）小明在探究“比较水和煤油的吸热能力”的实验时，利用两根完全相同的电阻丝作为发热体给质量相同的两种液体加热，为了节省时间，他将两根电阻丝并联接入电路，用一个开关控制同时通电或断电请在如图所示中用笔画线代替导线，使电路满足要求。
四、实验题（本大题3小题，共20分）18．（6分）（1）读出下列测量工具的示数：电流表的示数是；（2）电压表的示数是；（3）电阻箱的示数是Ω；（4）电能表的示数是kW•h；用电1度它的转盘转过转；电能表转盘转了10000转用电器用电J。
19．（1分）根据如图中热学小实验回答问题：如图示数，在热水和冷水分别滴入两滴墨水，不要搅动杯中的水，热水杯中的墨水扩散得快，选用热水和冷水做实验的目的是便于探究分子无规则运动速度与的关系。
20．（2分）（1）如图1所示，瓶内装有少量的水，在上方有水蒸气，塞紧瓶塞，用打气筒向瓶内打气，当塞跳起时，有白雾产生，这说明气体对外做功时，内能减小，温度。
（2）如图2的实验说明了分子之间存在。
21．（4分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都是10g，为了比较不同的燃料的热值，三个烧杯内的液体质量（选填“相同”或“不同”），可选取两图进行实验；为了比较不同液体物质的比热容，应选择两图进行实验；某同学用甲、丙装置做探究物质吸收热量多少与什么因素有关的实验，记录数据如下：分析比较实验数据，可得出的初步结论是物质质量/g初温/℃末温/min加热时间/℃水300203012煤油3002030622．（7分）实验室电源电压为6V，要测量小灯泡的额定功率，某同学选择一个额定电压为2.5V，电阻大约为10Ω左右的小灯泡，并画出了电路图（如图甲）（1）若按照该同学设计的电路图进行实验，实验室里有最大阻值是10Ω和50Ω的滑动变阻器，你认为应该选择最大阻值为Ω的滑动变阻器；（2）将图乙中的滑动变阻器和电压表（选用合适的量程）接入电路；（3）在实验器材选择无误，电路连接正确的情况下，闭合开关，灯泡不亮，但电压表和电流表都有示数，按照图乙的连接图判断，要让灯泡发光，你的操作是，调整电路正常后开始实验，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表突然变得无示数，电压表的示数是6V，你判断故障可能是。
（4）实验中若不慎将电压表和电流表互换了位置，则小灯泡将（填“不亮”、“很亮”、“正常发光”或“烧毁”）。
（5）为进一步确定小灯泡亮度与电压的关系，做了多次实验，并根据实验数据绘出了小灯泡的U﹣I图象（如图丙所示），请根据图象信息计算出小灯泡的额定功率是，不考虑温度对灯泡电阻的影响，将滑动变阻器的滑片调到变阻器中央处时，小灯泡的实际功率是。
五、计算题（本大题2小题，共13分）23．（6分）在如图所示的电路中，电源电压为3V，闭合开关S，电流表A1的示数为0.9A，电流表A2的示数为0.3A，计算：（1）通过R1的电流是多少？（2）通电10min电流通过R2的功是多少？（3）当把R1、R2串联后接在原电源两端，电路中电流为多少？24．（7分）某中学学生在研究性学习活动中，几名同学对家用微波炉的实际功率和加热效率进行了研究，如表所示为记录的相关内容。
主要器材微波炉电能表相关资料额定电压220V频率50Hz220V10（20）A 50Hz600revs/kW•h活动记录①取体积为0.5L的水，测得水的初温为20℃②关闭家中其它用电器，只将该微波炉接入电路中，让其单独工作③用微波炉给水加热2min后，水的温度达到40℃④测得电能表的转盘在这1min内转了12转在用微波炉给水加热的2min内，求：（1）水吸收的热量。
[c水＝4.2×l03J/（kg•℃）]（2）微波炉的实际功率。
（3）微波炉的加热效率。
六、综合能力题（本大题3小题，共18分）25．（3分）汽油机是汽车的“心脏”，汽油燃烧时将能转化为内能，完全燃烧0.5kg 的汽油能够获得J的能量（汽油的热值为4.6×107J/kg）；热机一个工作循环有四个冲程，图中表示的是冲程。
26．（2分）汽车发动机的气缸体和气缸盖的内外壳间有个“水套”，冷却液在其间循环，以防止汽车发动机过热，在汽车开始行驶的一端时间内，冷却液温度逐渐升高，它的内能会（选填“增大”、“减小”或“不变”），这是通过的方式改变冷却液的内能。
27．（1分）小明同学阅读了某牌号汽车发动机的说明书后，将内燃机的能量流向图制成如图示数的图表，根据给出的信息，该内燃机的效率为。
28．（6分）如图是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动。
当油面在A处时，滑动变阻器的滑片恰好在最下端；当油面在B处时，滑动变阻器的滑片在最上端。
从油量表（由电流表改装而成，电流表的量程是0﹣0.6A）指针所指的刻度，可以知道油箱内油面的高度。
现已知电源电压是6V，定值电阻R′的阻值是12Ω。
（1）定值电阻R′的作用是。
（2）已知电流增大时，电流表指针向右偏转，则油面（选“上升”或“下降”）（3）当油面处在A处时，电流表示数为A，当油量表指针指在刻度盘的中央时，定值电阻R′两端的电压为V，滑动变阻器R两端的电压为V，此时滑动变阻器R接入的阻值是Ω。
29．（6分）阅读短文，回答问题：电动自行车调速系统常用电动自行车调速系统主要由磁铁、霍尔传感器、控制器和开关K四部分组成。
霍尔传感器是将磁信号转变成电信号的装置，它产生的电压U0随磁场增强而增大。
如图甲所示，当霍尔传感器从左往右移动时，它所处的磁场强弱发生变化，导致霍尔传感器产生的电压U0相应变化，在转动电动自行车手柄旋转套时，旋转套中磁铁与固定在手柄中的霍尔传感器的相对位置发生改变，致使U0的大小发生变化。
控制器的作用是将自身产生的电压U1与霍尔传感器的电压U0比较后，输出控制电压U K，控制开关K的通断，当U1小于U0时，U K＝1V，图甲中开关K闭合；U1大于U0时，U K＝0，K断开如图乙。
正常行驶时，电动自行车控制器的电压U1的大小随时间周期性变化，如图丙所示，控制器输出的U K使开关交替通断，请回答：（1）如图甲所示，当霍尔传感器从条形磁铁的S附近水平移动到N极附近时，它所处的磁场强弱的变化是，导致霍尔传感器产生的电压U0大小的变化是。
（2）当控制电压U k＝0时，电动机中（有/无）电流通过。
（3）当电动车在行驶过程中，转动手柄旋转套后，车速增大，电动自行车的电动机的额定功率（选“变大”、“变小”或“不变”）（4）图中折线A和直线B分别是U1和U0随时间变化的关系图线，由图中所示可知：0﹣t x时段电动自行车手柄旋转套相对霍尔传感器（选“在旋转”或“不动”），t1、t2、t3、t4的四个时刻中，时刻电动车获得动力（加速）。
