频分复用系统的LABVIEW实现
频分复用两路通信电路的设计
1 软件基础1.1Multisim软件简介Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。
凭借Multisim，您可以立即创建具有完整组件库的电路图，并利用工业标准SPICE模拟器模仿电路行为。
借助专业的高级SPICE 分析和虚拟仪器，您能在设计流程中提早对电路设计进行的迅速验证，从而缩短建模循环。
与NI LabVIEW和SignalExpress软件的集成，完善了具有强大技术的设计流程，从而能够比较具有模拟数据的实现建模测量。
随着计算机技术飞速发展，电路设计可以通过计算机辅助分析和仿真技术来完成。
计算机仿真在教学中的应用，代替了大包大揽的试验电路，大大减轻验证阶段的工作量；其强大的实时交互性、信息的集成性和生动直观性，为电子专业教学创设了良好的平台，并能保存仿真中产生的各种数据，为整机检测提供参考数据，还可保存大量的单元电路、元器件的模型参数。
采用仿真软件能满足整个设计及验证过程的自动化。
Multisim软件是一个专门用于电子线路仿真与设计的 EDA 工具软件。
作为 Windows 下运行的个人桌面电子设计工具， Multisim 是一个完整的集成化设计环境。
它的主要优势为：（1）通过直观的电路图捕捉环境, 轻松设计电路（2）通过交互式SPICE仿真, 迅速了解电路行为（3）借助高级电路分析, 理解基本设计特征（4）通过一个工具链, 无缝地集成电路设计和虚拟测试（5）通过改进、整合设计流程, 减少建模错误并缩短上市时间1.2 Multisim的特点(1)直观的图形界面整个操作界面就像一个电子实验工作台，绘制电路所需的元器件和仿真所需的测试仪器均可直接拖放到屏幕上，轻点鼠标可用导线将它们连接起来，软件仪器的控制面板和操作方式都与实物相似，测量数据、波形和特性曲线如同在真实仪器上看到的一样。
(2)丰富的元器件库Multisim大大扩充了EWB的元器件库，包括基本元件、半导体器件、运算放大器、TTL和CMOS数字IC、DAC、ADC及其他各种部件，且用户可通过元件编辑器自行创建或修改所需元件模型，还可通过liT公司网站或其代理商获得元件模型的扩充和更新服务。
基于labview的频率调制分解
国家电工电子实验教学中心通信系统与原理实验报告实验题目：基于LabVIEW的频率调制学院：电子信息工程学院专业：通信1210班通信1212班学生姓名：学号：任课教师：李纯喜李磊实验老师：王琴一、实验目标本实验的目的是实现一个基于LabVIEW和NI-USRP平台的调频收音机，并正确接收空中的调频广播电台信号。
让学生可以直观深入的理解调频收音机的工作原理，感受真实信号。
并通过实验内容熟悉图形化编程方式，了解软件LabVIEW 和USRP硬件基本模块的使用和调试方法，为后续实验奠定基础。
二、实验环境与准备软件LabVIEW 2012（或以上版本）；硬件NI USRP（1台）及配件。
三、实验原理1. 频率调制FM（Frequency Modulation）代表频率调制，常用于无线电和电视广播。
世界各地的FM调频广播电台使用从87.5MHz到108MHz为中心频率的信号进行传输，其中每个电台的带宽通常为200kHz。
本实验重新温习FM的理论知识，并介绍其基本的实现方法。
m调节载波的数学过程分为两步。
首先，信源信号经过通过一个基带信号)(t，再将该函数当作载波信号的相位，从而实现根据积分得到关于时间的函数)(t信源信号变化对载波频率进行控制的频率调制过程。
FM发射机频率调制的框图如图1所示。
图 1 频率调制示意图在图1的框图中，将信源信号的积分得到一个相位和时间的方程，即：⎰+=tfcdmktft)(22)(ττππθ（1.1）式中，cf代表载波频率，fk代表调制指数，)(τm代表信源信号。
调制结果是相位的调制，与在时域上载波相位的变化有关。
此过程需要一个正交调制器如下图2所示：图 2 相位调制在此次实验中，NI USRP-2920通过天线接收FM信号，经模拟下变频后，再使用两个高速模拟/数字转化器和数字下变频后将信号下变频至基带I/Q采样点，采样点通过千兆以太网接口发送至PC，并在LabVIEW中进行信号处理。
基于labview的频谱分析
摘要信号处理几乎涉及到所有的工程技术领域,而频谱分析正是信号处理中一个非常重要的分析手段。
一般的频谱分析都依靠传统频谱分析仪来完成,价格昂贵,体积庞大,不便于工程技术人员的携带。
虚拟频谱分析仪改变了原有频谱分析仪的整体设计思路,用软件代替了硬件。
使工程技术人员可以用一部笔记本电脑到现场就可轻松完成信号的采集、处理及频谱分析。
关键字：Labview；信号处理；频谱分析。
目录1 目的及基本要求 12 频谱分析仪程序设计原理 13频谱分析仪设计和仿真 23.1 总体程序设计 23.2各功能模块详细设计 83.3 程序存在的不足 114 结果及性能分析 124.1 运行结果 124.2性能分析 13参考文献 141 目的及基本要求熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器原理、设计方法和实现技巧，运用专业课程中的基本理论和实践知识，采用LabVIEW开发工具,实现梦幻钢琴程序游戏的设计和仿真。
要求通过本课程设计使学生熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器设计原理、设计方法和实现技巧，使学生掌握通信系统设计和仿真工具，为毕业设计做准备，为将来的学习及今后从事科学研究、工程技术工作打下较坚实的基础。
利用LabVIEW强大的虚拟仪器开发功能，可实现基于快速傅里叶变换(FFT)的现代频谱分析仪功能，采用数字方法直接由模拟／转换器(ADC)数字对输进信号取样，再经滤波，加窗函数处理后获得频谱图。
2频谱分析仪设计原理采用数字处理式频谱分析原理设计虚拟频谱分析仪.工作流程如下:连续时间信号经过采样变为离散时间信号,利用LabVIEW强大的数字信号处理功能,对数据进行滤波、加窗、FFT运算处理,得到信号的幅度谱、相位谱及功率谱等. 采样过程中,对不同的频率信号,选用合适的采样速率,以满足采样定理,防止频率混叠.进行傅里叶变换的数据在理论上应为无限长的离散数据序列.实际上,只能对有限长的信号进行分析与处理,所以必须对无限长的离散序列进行截断,只取采样时间内的有限数据,从而存在着频谱泄漏问题.本文设计中分别用矩形窗、汉宁窗、哈明窗、布来克曼窗等窗函数减少频谱泄漏.由于取样信号中混叠噪声信号,因此为了消除干扰,在进行FFT变换前,应先进行滤波处理.本文设计采用巴特沃斯(Butterworth)、切比雪夫(Chebyshev)、椭圆(Ellipse)、贝塞尔(Bessel)等滤波器进行滤波.3 频谱分析仪设计与仿真3.1总体程序设计本文设计的虚拟频谱分析仪由周期性信号发生器和频谱分析器两个子模块组成。
基于LabVIEW和USRP的FM收音机
基于LabVIEW和NI-USRP的FM收音机学生：学号：指导教师：日期：1 实验任务本实验的目的是实现一个基于LabVIEW 和NI-USRP 平台的调频收音机，并正确接收空中的调频广播电台信号。
让学生可以直观深入的理解调频收音机的工作原理，感受真实信号。
并通过实验内容熟悉图形化编程方式，了解软件LabVIEW 和USRP 硬件基本模块的使用和调试方法，为后续实验奠定基础。
本实验需要用到的软件和仪器有：软件LabVIEW 2012（或以上版本），硬件NI USRP （1台）及配件 2 理论分析2.1 频率调制FM （Frequency Modulation ）代表频率调制，常用于无线电和电视广播。
世界各地的FM 调频广播电台使用从87.5MHz 到108MHz 为中心频率的信号进行传输，其中每个电台的带宽通常为200kHz 。
本实验重新温习FM 的理论知识，并介绍其基本的实现方法。
通过一个基带信号)(t m 调节载波的数学过程分为两步。
首先，信源信号经过积分得到关于时间的函数)(t θ，再将该函数当作载波信号的相位，从而实现根据信源信号变化对载波频率进行控制的频率调制过程。
FM 发射机频率调制的框图如图2-1所示。
图2-1 频率调制示意图在图2-1的框图中，将信源信号的积分得到一个相位和时间的方程，即：⎰+=tf c d m k t f t 0)(22)(ττππθ（式2-1） 式中，c f 代表载波频率，f k 代表调制指数，)(τm 代表信源信号。
调制结果是相位的调制，与在时域上载波相位的变化有关。
此过程需要一个正交调制器如下图2-2所示：图 2-2 相位调制在此次实验中，NI USRP-2920通过天线接收FM 信号，经模拟下变频后，再使用两个高速模拟/数字转化器和数字下变频后将信号下变频至基带I/Q 采样点，采样点通过千兆以太网接口发送至PC ，并在LabVIEW 中进行信号处理。
假设已知调频信号的数学表达式：⎥⎦⎤⎢⎣⎡+=⎰∞-t )(cos )(ττωd m k t A t s f c c FM（式2-2）式中，c A 代表载波幅度，f k 代表调制指数，()m τ代表信源信号。
基于GNURadio与USRP的OFDM无线通信系统实验
基于GNURadio与USRP的OFDM无线通信系统实验
武畅;焦曙阳;钱程东
【期刊名称】《实验科学与技术》
【年(卷),期】2024(22)1
【摘要】针对目前无线通信课程内容侧重讲述基本理论推导,相关实验多关注模块功能仿真,缺乏系统性和真实场景的问题,提出了以GNURadio软件和通用软件无
线电外设(USRP)硬件平台为基础的正交频分复用(OFDM)无线通信系统实验。
该
实验内容包括掌握OFDM的基本原理、搭建OFDM收发系统、分析相关通信性
能和完成硬件系统,最后在实际无线通信场景中完成测试,实现实时视频传输。
通过
软件系统和硬件平台的协同,学生能充分了解无线通信的基本原理、各通信模块的
使用、无线通信系统的架构以及相关的性能分析方法,完成从理论基础到工程应用、从模块验证到系统实现、从理想环境仿真到实际场景测试的跨越,从而全面提升工
程素养。
【总页数】8页(P1-8)
【作者】武畅;焦曙阳;钱程东
【作者单位】电子科技大学信息与通信工程学院;飞腾信息技术有限公司
【正文语种】中文
【中图分类】TN85
【相关文献】
1.基于GNURadio和USRP2的未知信号检测
2.基于GNU Radio和USRP的无线通信系统建模仿真
3.基于LabVIEW-USRP的直接序列扩频通信系统仿真实验
4.基于OFDM技术的USRP实时视频传输实验设计和实现
5.基于USRP的V2X通信系统实验平台
因版权原因，仅展示原文概要，查看原文内容请购买。

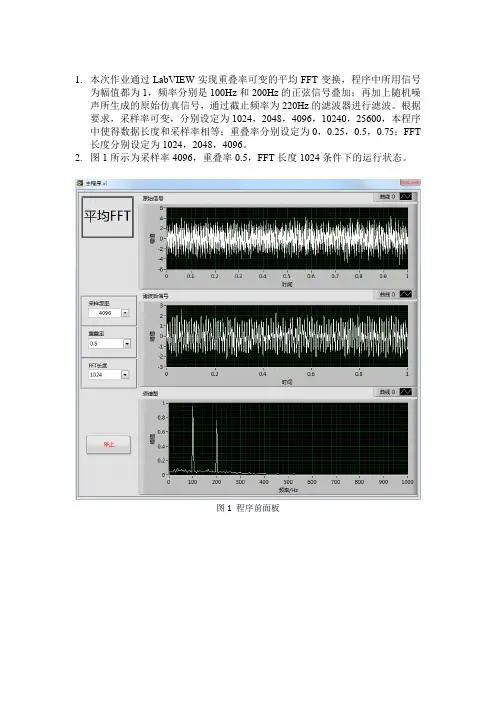

基于LabVIEW的平均FFT(快速傅立叶)变换
1.本次作业通过LabVIEW实现重叠率可变的平均FFT变换，程序中所用信号
为幅值都为1，频率分别是100Hz和200Hz的正弦信号叠加；再加上随机噪声所生成的原始仿真信号，通过截止频率为220Hz的滤波器进行滤波。
根据要求，采样率可变，分别设定为1024，2048，4096，10240，25600，本程序中使得数据长度和采样率相等；重叠率分别设定为0，0.25，0.5，0.75；FFT 长度分别设定为1024，2048，4096。
2.图1所示为采样率4096，重叠率0.5，FFT长度1024条件下的运行状态。
图1 程序前面板
3.图2所示为程序框图
图2 程序框图
4.图3所为当条件结构为真时的程序框图
图3 条件结构为真时程序框图5.图4所为子VI FFT的程序框图。
图4 FFT程序框图。
本科论文--LabVIEW测频率
摘要采用虚拟仪器技术对高精度的频率源进行测量，具有简单、易行、精度高的特点。
这与以往利用实际仪器仪表对频率进行测量在方法上有着很大的不同。
LabVIEW就是基于虚拟仪器的开发环境，本文阐述了基于虚拟仪器技术在频率测量中的实际应用，根据电子测量的基本原理、计算方法和流程，实验利用了LabVIEW的特有语言—G语言—对被测对象进行程序编译、运行、修改并最终显示运行结果。
在实现频率测量的过程中，利用声卡代替了数据采集卡，把声音数据采集上来作为信号源，通过测量声音的频率，对外界声音信号进行仿真实验，最后给出了被测信号频率的仿真结果。
实验结果以图形显示和数据显示的方式，对被测对象进行了准确地测量。
通过实验，实现了虚拟仪器对信号频率的测量。
虚拟仪器是电子测量中的新技术，有着广阔的发展前景，是实验、教学及检测领域的重要技术。
关键词: 虚拟仪器；电子测量；频率测量ABSTRACTAdopting virtual instrument technique in the frequency source that high accuracy has characteristics of simplify、easy operation and high accuracy .This has the very big difference with the former frequency measurement method.LabVIEW was based on the virtual instrument development environment, and this article elaborates the practical application of virtual instrument technology in the frequency measurement. According to the basic theories、the computational method and the flow of electronic measurement, the experiment used the LabVIEW unique language (G language) to compile, run, correct the measured subject and eventually display the result. During the process of realizing the frequency measurement, there are some steps including using the sound card instead of data acquisition card as the signal source, measuring the frequency of sound, carrying out simulation experiment for outside voice acquisition and finally giving out the simulation results of the frequency of the measured signals. The result of experiment has measured the subject accurately by the means of displaying graph and data. The experiment has realized the measurement of signal frequency in the virtual instrument.Virtual instrument is a new technique in electronic measurement, having vast development foreground, and is the important technique of experiment, teaching and in the field of detection.Keywords: Virtual instrument; Electronic measurement; Frequency measurement目录引言 (1)1 电子测量 (2)1.1 测量概述 (2)1.1.1 测量的基本概念 (2)1.1.2 测量的重要意义 (2)1.2 电子测量的特点和应用 (3)2 虚拟仪器及LabVIEW基础 (6)2.1 虚拟仪器概述 (6)2.1.1 定义 (6)2.1.2 比较与差异 (6)2.1.3 虚拟仪器对电子测量的影响 (8)2.2 LabVIEW概述 (8)2.1.1 LabVIEW简介 (8)2.1.2 LabVIEW的体系结构 (9)3 时间与频率的测量 (11)3.1 概述 (11)3.1.1 时间、频率的基本概念 (11)3.2 数据采集 (11)3.2.1 数据采集系统的构成 (11)3.2.2 数据采集卡简介 (12)4 设计方法 (15)4.1 可行性研究及需求分析 (15)4.1.1 开发背景 (15)4.1.2 需求分析 (15)4.1.3 设计思想 (22)4.2 设计方法在Labview中的实现 (22)4.2.1 总设计的程序图 (22)4.2.2 程序框图分解分析 (24)4.2.3 设计图的前面板演示及结果 (29)4.2.4 程序中一些模块的功能 (35)5 虚拟仪器的发展前景 (37)结论 (39)致谢 (40)参考文献 (41)附录A 英文原文 (42)附录B 汉语翻译 (51)引 言现代科学技术的发展是建立在精密测量基础上的，目前人们所涉及到的物理量和物理常数中，频率时间是最精密、准确的计量单位，其他许多测量可以转化为频率时间的测量。
基于LabVIEW开发通信原理虚拟教辅平台论文
基于LabVIEW开发通信原理虚拟教辅平台摘要：文章针对通信原理课程教学的现状，提出了运用虚拟实验技术，开发基于labview软件的通信原理教辅平台，详细描述本平台的定位和设计目标，并以fdm系统的仿真为例介绍labview在通信原理课程中的应用。
实践证明，利用该系统，既能丰富教学手段，又能提高学生的学习质量。
abstract： according to teaching present situation in communication theory course， the article puts forward to develop the communication principle auxiliary system based on labview through the virtual experimental technology，describes the positioning of the platform and the design goal，and then take the fdm system simulation as an example to introduce the labview application in communication principle course. practice has proved that using of the system， not only enrich the teaching methods， but also improve the quality of student learning.关键词：通信原理；labview；仿真；fdm系统key words： communication principle；labview；simulation；fdm system中图分类号：tn914 文献标识码：a 文章编号：1006-4311（2012）33-0182-020 引言通信工程专业的重要专业之一就是通信原理，它是实验课程中非常重要的一个环节，在教学中的地位非常高。
基于MATLAB的N路信号频分复用系统的设计
由 无 噪 声 ssb恢 复 信 号 的 时 域 波 形 2 0.01 0.005
幅度
由 无 噪 声 ssb恢 复 信 号 的 频 谱 分 析 2 0.2 0.15
幅度
0 -0.005 -0.01 0 x 10
-3
0.1 0.05
0.5
1
1.5
2
2.5 3 单位：s
3.5
4
4.5 x 10
5
-3
0 -1.5
-0.5
0 单 位 :Hz
0.5
1
1.5 x 10
4
由 有 噪 声 ssb恢 复 信 号 的 时 域 波 形 1 0.01
幅度
由 有 噪 声 ssb恢 复 信 号 的 频 谱 分 析 1 0.4
幅度
0 -0.01
0.2 0 -1.5
0
0.5
1
1.5
2
2.5 3 单位：s
3.5
4
4.5 x 10
5
-3
正弦信号 1 1
幅度
函数频谱图 1 100
幅度
0 -1
50 0
0
0.5
1
1.5
2
2.5 3 单位： s 正弦信号 2
3.5
4
4.5 x 10
5
-3
0 500 1000 1500 2000 2500 3000 3500 4000 4500 5000 单位： HZ 函数频谱图 2
1
幅度
100
幅度
0 -1
-3
40 20 0 -5 -4 -3 -2 -1 0 1 单 位 ： HZ SSB频 谱 图 2 80 60 2 3 4 x 10 5
基于LabVIEW平台下的数字频谱分析系统的实现
收稿日期:2000-12-28作者简介:顾善秋(1969-),女,山东烟台人,信息工程大学硕士研究生,主要研究方向为通信与信息系统。
基于LabVIEW 平台下的数字频谱分析系统的实现顾善秋,江 桦,李晶晶(信息工程大学基础部,河南郑州 450002)摘要:本文主要讨论了LabVIE W 中G 语言对开发程序应用的巨大潜力;LabVIEW 与其它语言的接口;基于软件无线电理论基础上,针对卫星信号在欠采样条件下用G 语言进行的数字频谱分析。
关键词:软件无线电;虚拟仪器;G 语言;DLL;A/D;数字下变频;频谱;带宽采样中图分类号:TN92 文献标识码:A 文章编号:1671-0673(2001)02-0047-041 引言随着信号处理的日趋数字化,对信号的A/D 采样要求也愈来愈高,软件无线电技术应运而生。
软件无线电(Software Radio)是1992年美国首次提出的一种实现无线通信的新的体系结构。
它的基本概念是把硬件作为无线通信的基本平台,尽可能多地把无线通信及个人通信功能用软件实现。
这样无线通信新系统、新产品的开发将逐步转到软件上来,而无线通信产品的价值将越来越多地体现在软件上。
实际上,软件无线电的主要技术体现在A/D 采样尽量靠近射频端。
A/D 带宽采样(欠采样的一种。
因为我们处理的是窄带信号,故只要采样率满足两倍的带宽即可。
采样率的降低给信号的软件处理带来很大的便利)后,信号经过一次数字下变频(DDC;Digital Down C onverter),将高频多路宽带信号下变频为低频单路窄带信号。
使用的软件平台是美国国家仪器公司(NI:National Instru ments)的LabVIEW 。
LabVIEW 是Laboratory Virtual Instrument Engi neering Workbench 的缩写,即:实验仪器工程工作平台。
由美国国家仪器公司推出的基于G 语言(Graphic programming Language 图形编程语言)的开发环境。
北交大通原labview实验报告-FM
《通信系统实验》课程研究性学习手册姓名祖健文学号12211189同组成员刘少强指导教师李丞时间2014年12月一、实验任务：1、实验简介：频率调制（FM ）常用于无线电和电视广播。
世界各地的FM 调频广播电台使用从87.5MHz 到108MHz 为中心频率的信号进行传输，其中每个电台的带宽通常为200kHz 。
2、实验目标：进一步学习并练习图形化编程方式；学习并运用LabVIEW 和USRP 的基本模块、使用和调试方法；在直观深入理解调频收音机的工作原理的基础上，培养将具体通信原理知识转化为编程算法的思维模式、以及图形化编程的能力，感受真实信号。
3、实验任务：实现一个频率调制的收音机，并正确接收空中的调频广播电台信号。
二、理论分析： 1、频率调制FM （Frequency Modulation ）代表频率调制，常用于无线电和电视广播。
世界各地的FM 调频广播电台使用从87.5MHz 到108MHz 为中心频率的信号进行传输，其中每个电台的带宽通常为200kHz 。
本实验重新温习FM 的理论知识，并介绍其基本的实现方法。
通过一个基带信号)(t m 调节载波的数学过程分为两步。
首先，信源信号经过积分得到关于时间的函数)(t θ，再将该函数当作载波信号的相位，从而实现根据信源信号变化对载波频率进行控制的频率调制过程。
FM 发射机频率调制的框图如图1所示。
图1频率调制示意图在图1的框图中，将信源信号的积分得到一个相位和时间的方程，即：⎰+=tfc d m k t f t 0)(22)(ττππθ（1.1）式中，c f 代表载波频率，f k 代表调制指数，)(τm 代表信源信号。
调制结果是相位的调制，与在时域上载波相位的变化有关。
此过程需要一个正交调制器如下图2所示：图2相位调制在此次实验中，NI USRP-2920通过天线接收FM 信号，经模拟下变频后，再使用两个高速模拟/数字转化器和数字下变频后将信号下变频至基带I/Q 采样点，采样点通过千兆以太网接口发送至PC ，并在LabVIEW 中进行信号处理。
基于Labview的OFDM通信系统的设计与仿真
基于Labview的OFDM通信系统的设计与仿真2014年5月写需要的整篇的联系QQ:599057329 价格优惠摘要：目前，我国正大量使用正交频分复用(OFDM)技术，其作为我国移动通信领域最关键的一项技术,推动我国经济的快速发展。
OFDM技术具有很强的抗符号间干扰能力，以及抗多径衰落的能力,其比较适合应用于无线信道中传输高速的数据业务,该技术现今倍受关注。
本文主要在基于Labview仿真软件的基础上对于OFDM通信系统进行设计，主要介绍了0FOM技术的发展现状以及OFDM通信系统的设计理论基础，并对OFDM 通信系统的设计总体方案进行设计。
关键字：正交频分复用；移动通信；仿真软件Abstract:At present, our country is extensive use of orthogonal frequency division multiplexing (OFDM) technology, as one of the most key technology of mobile communication field in China, and promote the rapid development of economy in our country.OFDM technology has a strong ability to resist intersymbol interference, and the ability of resistance to multipath fading.It is suitable for application in wireless channel transmission of high-speed data services, the technology pay more attention nowadays.In this paper, on the basis of the simulation software based on Labview for OFDM communication system design, mainly introduced the 0 fom technology development present situation and OFDM communication system design theory, and the design of OFDM communication system design of the program.Key words:OFDM ；Moving Communication；Multisim1 引言随着社会经济和科学技术的不断发展,人类智力活动范围逐渐的扩大,全球已经在步入了另一个全新的历史时期,即信息化电子经济时代。
基于labview的频率调制
国家电工电子实验教学中心通信系统与原理实验报告实验题目：基于LabVIEW的频率调制学院：电子信息工程学院专业：通信1210班通信1212班学生：学号：任课教师：李纯喜李磊实验老师：王琴一、实验目标本实验的目的是实现一个基于LabVIEW和NI-USRP平台的调频收音机，并正确接收空中的调频广播电台信号。
让学生可以直观深入的理解调频收音机的工作原理，感受真实信号。
并通过实验内容熟悉图形化编程方式，了解软件LabVIEW 和USRP硬件基本模块的使用和调试方法，为后续实验奠定基础。
二、实验环境与准备软件LabVIEW 2012〔或以上版本〕；硬件NI USRP〔1台〕及配件。
三、实验原理1. 频率调制FM〔Frequency Modulation〕代表频率调制，常用于无线电和电视广播。
世界各地的FM调频广播电台使用从87.5MHz到108MHz为中心频率的信号进行传输，其中每个电台的带宽通常为200kHz。
本实验重新温习FM的理论知识，并介绍其基本的实现方法。
m调节载波的数学过程分为两步。
首先，信源信号经过通过一个基带信号)(t，再将该函数当作载波信号的相位，从而实现根据积分得到关于时间的函数)(t信源信号变化对载波频率进行控制的频率调制过程。
FM发射机频率调制的框图如图1所示。
图 1 频率调制示意图在图1的框图中，将信源信号的积分得到一个相位和时间的方程，即： ⎰+=t f c d m k t f t 0)(22)(ττππθ〔〕式中，c f 代表载波频率，f k 代表调制指数，)(τm 代表信源信号。
调制结果是相位的调制，与在时域上载波相位的变化有关。
此过程需要一个正交调制器如下列图2所示：图 2 相位调制在此次实验中，NI USRP-2920通过天线接收FM 信号，经模拟下变频后，再使用两个高速模拟/数字转化器和数字下变频后将信号下变频至基带I/Q 采样点，采样点通过千兆以太网接口发送至PC ，并在LabVIEW 中进行信号处理。
基于LABVIEW的时分复用系统设计
基于LABVIEW的时分复用系统设计张建平【摘要】利用LabVIEW软件,完成了模拟信号的数字传输系统——时分复用系统的设计.时分复用系统在同一信道中传输3路不同信号并在接收端恢复出3路原始信号,提高信道利用率,充分利用信道资源.本设计的仿真过程可以很容易地推广到其他的通信系统仿真,从而加深了对各种通信过程的原理认识.【期刊名称】《工业技术与职业教育》【年(卷),期】2016(014)003【总页数】4页(P4-6,21)【关键词】时分复用系统;虚拟仪器技术;LabVIEW【作者】张建平【作者单位】重庆科创职业学院,重庆 402160【正文语种】中文【中图分类】TN919.3目前数字通信在卫星通信、光纤通信、移动通信、微波通信等领域已有广泛的应用。
而模拟信号数字化是数字通信不可或缺的技术［1］。
作为应用最广的数据采集和控制开发环境之一，LabVIEW在通信仿真中有着重要的作用。
由于LabVIEW有很强的仪器控制功能，相对于Matlab等其他仿真软件，LabVIEW能更有效地把仿真实验移植到实际中，并且LabVIEW编程方法与传统的程序设计方法不同，它拥有流程图程序设计语言的特点，摆脱了传统程序语言线性结构的束缚［2］。
本文介绍了应用LabVIEW仿真软件进行模拟信号数字化系统仿真的方法和过程，并且得到了时分复用（TDM）系统正确的仿真结果，实用性强，具有很重要的实际意义。
时分多路复用（TDM）是使多路信号轮流占用不同的时隙在同一信道中传输。
在FDM系统中，各个信号在频域上是分开的，而在时域上是混叠在一起的；在TDM系统中，各个信号在时域上是分开的，而在频域上是混叠在一起的［3］。
时分复用系统的示意图见图1。
抽样电子开关打开后以适当的速率交替对输入的3路基带信号分别进行自然抽样［4］，得到TDM-PAM脉冲波形宽度为：式中，Ts为每路信号的抽样时间间隔，满足奈奎斯特间隔。
然后对波形进行编码，得到TDM-PCM信号。
LabVIEW中的信号处理和频谱分析
LabVIEW中的信号处理和频谱分析信号处理是一项重要的技术，广泛应用于各个领域。
LabVIEW作为一种强大的开发工具，提供了丰富的信号处理和频谱分析功能。
本文将介绍在LabVIEW中进行信号处理和频谱分析的方法和技巧。
一、信号处理概述信号处理是指对信号进行处理、分析和修改的过程。
在实际应用中，信号处理可分为模拟信号处理和数字信号处理两种方式。
LabVIEW通过其功能强大的工具箱，提供了多种信号处理方法和算法，使得信号处理变得简单易用。
LabVIEW中的信号处理可以涉及多个领域，包括但不限于音频处理、图像处理、生物医学信号处理等。
不同领域的信号处理通常需要使用不同的方法和工具，在LabVIEW中可以直接调用相关的模块和函数来完成信号处理任务。
二、频谱分析概述频谱分析是信号处理中的一项重要技术，通过对信号进行频谱分析，可以将信号在频域上展示出来，分析信号的频率成分和幅度信息。
频谱分析在通信、音频、振动分析等领域中具有广泛的应用。
在LabVIEW中，频谱分析通常使用基于傅里叶变换的方法。
LabVIEW提供了FFT(V2)函数，可以方便地实现对信号的快速傅里叶变换，并得到其频谱信息。
用户可以根据实际需求选择适当的窗口函数和采样参数，对信号进行频谱分析。
三、LabVIEW中的信号处理工具1. Signal Processing Toolkit（SPT）Signal Processing Toolkit是LabVIEW中的一个常用工具箱，提供了丰富的信号处理函数和算法。
通过SPT，用户可以使用滤波器、波形生成器、时频分析等功能来处理信号。
2. Sound and Vibration Toolkit（SVT）Sound and Vibration Toolkit是专门针对音频和振动信号处理的LabVIEW工具箱。
它提供了许多用于声音和振动信号处理的函数和工具，包括FFT、滤波器、频谱分析等。
3. NI-DAQmxNI-DAQmx是LabVIEW中用于数据采集和控制的模块。
频分复用系统的LABVIEW实现
一 ０一
ｆ 捣
２时 分 复 用原 理 ．
时分 复用 Ｔ ＤＭ是采用 同一物理连接 的不 同时段来传输不 同的信 号 ． 能达到多路传输的 目的 时分多路复用 以时间作 为信号分割 的 也 参量 ， 故必须使各路信号在时间轴 上互不重叠 。时分多路复用适用 于 数字信号的传输 由于信道 的位 传输率超过每 一路信号的数据传输 率， 可将 信道按 时间分 成若干片段轮换地给多个信号使用 每一 因此 时间片 由复用的一个信号单独 占用， 在规定的时间 内 多个数字信号都 可按要 求传输到达，从而也 实现 了一 条物理信道 上传输多个 数字信 号。假设 每个输人 的数据 比特率 是 ９６ ｂｔ 线路 的最大 比特 率为 ．ｋ ｉｓ ／ ７ ． ｂｔ ， 可传输 ８路信号 ６８ ｉｓ ｋ ／则 ３ 多级 调 制 ． 多级调制是指在一个复用系统内 ． 对同一个 基带信号进行两次或 两 次 以 上 同一 种 方 式 的调 制 图 ２１ 两 级 单 边 带 调 制 的复 用 系 统 ．为 图中共有 １ 路基带信号 ． ２ 每路 信号的频率范围均为 ３ ０ 口３０ Ｈ ０Ｈｚ ４ ０ ｚ 第一级调制采用 ３种载频 ． 分别为 １ ，６ Ｈ ．０ Ｈｚ ２肌 １ｋ ｚ ２ｋ 将 １ ２路信号 分为 ４ ， 组 每组 ３路信号对这 ３ 种载频进行调制 ． 调制 后去上边带 ． 形 成频率范围为 １ｋ ｚ ４ Ｈ ２ Ｈ 口２ ｋ ｚ的 ３路频分 复用信号 这样的信号共有 ４组 ， 频 率 宽 度 完 全 是 相 同的 ． ４组 信 号 作 为 调 制 信 号 进 行 第 二 其 以 级 调 制 ， 二级 载 频 为 ８ｋ ．６ 肌 ，０ｋ ｚ １０Ｈｚ 调 制 后 取 下 边 第 ４Ｈｚ １ ８Ｈ ，２ ｋ ， ９ 带， 形成频率范围为 ６ｋ ｚ ０ ｋ ｚ的 １ ０ Ｈ 口１８ Ｈ ２路频分复用信号 两级调制共使用 ７ 种载频和 ７ 种类型的带通滤波器 若采用一级
Labview 编写的频谱分析程序
Labview编写的频谱分析程序李圣威0730*******摘要本文主要是利用LabVIEW编写一个多功能的频谱分析程序，程序主要包括多频率信号发生器、滤波器、频谱分析器，能够实现各种信号的频谱分析并对信号进行处理。
关键词LabVIEW 频谱分析0 引言LabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。
LabVIEW集成了与满足GPIB、VXI、RS-232和RS-485协议的硬件及数据采集卡通讯的全部功能。
它还内置了便于应用TCP/IP、ActiveX等软件标准的库函数。
这是一个功能强大且灵活的软件。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。
图形化的程序语言，又称为“Ｇ”语言。
使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW是一个面向最终用户的工具。
它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。
使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。
1 实验内容1.1程序前面板和功能介绍图1为程序的前面板，图中上面部分为一多功能信号发生器，4个开关分别控制4个信号源，对于每一个信号源可以调节频率、振幅、直流成分、信号类型（三角波、正弦波、方波、锯齿波）。
左上部的波形显示区位示波器的显示器，采样点数控制着示波器扫描的时间，所以程序运行时需要调节采样点数使得时域波形稳定。
面板右上部有一个滤波器的开关，程序为用户提供了低频通过滤波的功能，可以设置低频通过的最大频率，消除不需要频率的信号。
程序左下部为信号经过傅里叶变换后的曲线，单边FFT 开关可以把左图中的双边FFT 曲线转换为单边FFT 曲线，而当单边FFT 开关打开时在右边显示器中会显示频率坐标校正后的曲线，从图中可以读出信号中包含的频率以及其强度。
频分复用的实验 System View
System View 的频分复用的实验图频分复用(FDM，Frequency Division Multiplexing)就是将用于传输信道的总带宽划分成若干个子频带(或称子信道)，每一个子信道传输1路信号。
频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰(条件之一)。
频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延，因而频分复用技术取得了非常广泛的应用。
频分复用技术除传统意义上的频分复用(FDM)外，还有一种是正交频分复用(OFDM)。
频分复用分频多工(Frequency-division multiplexing，FDM)，是一种将多路基带信号调制到不同频率载波上再进行叠加形成一个复合信号的多路复用技术。
历史上，电话网络曾使用FDM技术在单个物理电路上传输若干条语音信道。
这样，1 2路语音信道被调制到载波上各自占据4KHz带宽。
这路占据60-108KHz频段的复合信号被认为是一个组。
反过来，五个这样的信号组本身被同样的方法多路复用到一个超级组中，这个组包含60条语音信道。
进一步甚至有更高层次的多路复用，这样使得单个电路中传输几千条语音信道成为可能。
在现代电话系统所使用的数字传输方式中，TDM(时分多路复用，Time-Division Multiplexing)代替了FDM技术。
在无线网路的应用上，除了以FDM在各个频率作传输，为了使不同的封包能在同一通道上传输，也同时使用了CDM(分码多工，Code-Division Multiplexing)这样的多路复用技术。
FDM也能被用于在最终调制到载波上之前合并多路信号。
在这种情况下，所载信号被认为是次载波。
立体声调频(stereo FM)传输就是这样一个例子：38KHz次载波被用于在复合信号频率调制之前从中央左右合并信道中分离出左右不同的信号。
基于LabVIEW的频分复用系统仿真
基于LabVIEW的频分复用系统仿真邵芬;姜恩华;赵庆平;李峥【摘要】介绍了频分复用的原理，提出一种用LabVIEW实现的适用于实验教学的频分复用系统方案。
该系统以三路调制信号模拟信道的频分复用为例，说明频分复用的基本原理及其在LabVIEW中实现的仿真过程。
基于LabVIEW的频分复用系统实现简单，有助于学生更好地掌握频分复用技术。
%The paper introduces the principle of FDM.It proposes a scheme of FDM system,which is achieved by LabVIEW and is suitable for experiment teaching.The system takes example of using three modulation sig⁃nal to analog FDM of the channel.The example illustrates the basic principle of FDM and the implementation of simulation process in LabVIEW. It is easy to achieve the FDM system based on LabVIEW and helpful to grasp FDM technology for the students.【期刊名称】《淮北师范大学学报（自然科学版）》【年(卷),期】2015(000)002【总页数】4页(P30-33)【关键词】LabVIEW;频分复用;频谱【作者】邵芬;姜恩华;赵庆平;李峥【作者单位】淮北师范大学物理与电子信息学院，安徽淮北 235000;淮北师范大学物理与电子信息学院，安徽淮北 235000;淮北师范大学物理与电子信息学院，安徽淮北 235000;淮北师范大学物理与电子信息学院，安徽淮北 235000【正文语种】中文【中图分类】TN914.1将多路独立的信号在同一信道上传输的方法称为“复用”.信道复用通常采用按频率或时间来区分信号.频分复用（Frequency-division multiplexing，FDM）即是按频率区分信号，它是模拟通信的主要手段.传统模拟电话系统即是采用FDM的方法确保在同一信道上传输的各语音信号不致相互影响［1］.LabVIEW 是由美国国家仪器公司研制的虚拟仪器开发平台软件，它采用图形化编程语言——G 语言，产生的程序是框图的形式，易学易用［2］.用LabVIEW仿真FDM系统，通过改变具体的参数，观察输出信号的波形能否达到设计的要求，更加方便地分析实验结果和实验数据统计，加深对FDM的理解.1 FDM的原理通信系统中传输一路信号所需的带宽只占信道资源的一小部分.若只有一路信号在信道上传输比较浪费频带资源，而采用FDM的方法即可充分利用信道的带宽.将信道分成多个互不交叠的频段，每个频段均可作为一个独立的信道传输其中一路信号，在接收端用滤波器将各路信号分别滤出来再解调接收.由上述原理分析知，FDM的理论基础是信号的调制和解调，通常FDM系统采用单边带调制方式.消息信号并不是严格的限带信号，各路信号在发送端先经过低通滤波限制其最高频率，然后对各路信号进行线性调制，各路调制器的载波频率不同.为了避免频谱重叠，各路已调信号在传入信道前需经过带通滤波器限制信号的频带范围［3］.在FDM系统的接收端，首先用带通滤波器将各路信号分别提取，然后用和调制端同频同相的载波进行解调，再经低通滤波后得到解调信号.2 系统设计2.1 系统设计思路FDM 系统是单边带调制和解调的典型应用.本系统的设计思路是：以三路振幅不等频率相同的正弦信号为例，将正弦信号用不同频率的载波调制到不同的频段，然后在同一信道上传输.在解调端将三路已调信号分别利用带通滤波器滤出然后进行分路，再对三路已调信号分别进行解调，然后通过低通滤波器滤出三路解调信号.2.2 设计FDM系统全部的程序设计将在While循环结构中完成.首先利用信号产生模块产生调制信号和载波信号，本系统中调制信号和载波信号均为正弦波.改变信号频率输入框的值可以产生不同频率的正弦波.调制信号要经过低通滤波器以滤除高频分量和噪声，调制信号滤波后与载波相乘.通过上述步骤后，调制信号的频谱被载波信号搬移到不同的频段，完成信号的调制［4］.已调信号经过边带滤波器滤除信号频谱的上边带，保留下边带，然后各路单边带调制信号经过加法器相加，混合信号被传输到同一信道上同时传输.在信号的接收端，各子信道分别用不同设置的带通滤波器滤出相应频率的信号，它们在各自独立的三个子信道上传输，然后经过和调制端同步的载波解调各信号，最后由低通滤波器滤出各解调信号.已调信号经过载波解调后得到解调信号，经过低通滤波器滤出后和原始信号的波形一起在图形显示控件上显示.在LabVIEW中，信号的频域分析用到FFT变换子模块，其他两路信号的设计流程和上述的方法一致.系统的程序流图如图1所示：图1 FDM系统程序流图在本系统的前面板设计中，输入型数字控件供使用者键入采样率、采样点数及信号的频率、幅值和初始相位，以及滤波器的截止频率等.在FDM系统中低通滤波器的作用是滤除各路信号的高频分量，边带滤波器的作用是进行信号的单边带调制以节省频带，在接收端用带通滤波器区分信号的频谱，调制信号通过各自的相干解调器和低通滤波器便可恢复出来.在流程图中执行Functions＞＞Signal Processing＞＞Filter＞＞Chebyshev Filter.vi 操作，即可调入切比雪夫滤波器图标［5］.7个输出显示型图形控件是用来显示调制信号及解调信号的波形和频谱.图形显示包括时域显示和频域显示两部分.其中时域显示包括各子信道的已调信号，频域显示包括调制信号频谱、已调信号频谱、多路信号的频谱和解调信号频谱.本系统的前面板设计如图2所示：图2 FDM系统的前面板2.3 运行结果设置三路调制信号的频率都是50 Hz，幅值分别为3.00 V、2.60 V、1.60 V，初始相位均为0；设置三路载波信号的频率分别为200 Hz、600 Hz、1 000 Hz，幅值均为2 V，初始相位均为0.选择滤波器的类型均为三阶的切比雪夫滤波器，各滤波器参数设置如图2所示.调制信号频谱图如图3所示.三路信号经过载波分别为200 Hz、600 Hz、1 000 Hz的信号调制后，三路调制信号频谱分别被搬移到不同的频段，频谱图如图4所示：图3 调制信号的频谱图4 已调信号的频谱三路独立的已调信号分别经过各自的边带滤波器滤除了上边带，保留了下边带，经过加法器后，被传输到同一个传输信道上进行传输，此时三路信号完成了信道的复用，每路信号占用同一个传输信道上的不同频段.此时公共信道上的信号频谱图如图5所示：图5 合路信号的频谱在接收端，各信号的频谱用相应的带通滤波器来区分，通过相干解调器恢复各调制信号.第一信道的调制信号和解调信号波形图如图6所示：由图6可知，解调信号的性质和频率没有发生变化，只是解调信号比调制信号有些延迟，即可无失真地恢复出原调制信号.同样，第二信道和第三信道也可无失真地恢复出原调制信号.图6 调制信号与解调信号波形图3 结论用LabVIEW软件实现FDM仿真系统，不会因为滤波器件特性不够理想或信道内存在非线性而产生路间干扰，仿真过程操作简单.信号从调制、复用以及解调各阶段的波形和频谱均可在仿真过程中观察，这样就能更加直观地把信号在不同阶段的频谱特性显示出来，便于分析信号的性质.参考文献：［1］樊昌信，曹丽娜.通信原理［M］.北京：国防工业出版社，2009.［2］侯国屏，王坤，叶齐鑫，等.LabVIEW7.1编程与虚拟仪器设计［M］.北京：清华大学出版社，2007.［3］周红鸥.频分复用中的线性调制［J］.西南民族大学学报(自然科学版)，2006，32（5）：1033-1035.［4］李善翠，刘佳，宋铁成，等.一种适用于教学实验的OFDM系统的设计与实现［J］.电气电子教学学报，2006，28（5）：65-68.［5］邵芬，李素文，姜恩华，等，LabVIEW在《通信原理》实验教学中的应用［J］.实验科学与技术，2013，11（3）：4-6.。
