水轮机知识水轮机的主要类型及适用水头
水轮机型号
水轮机型号1. 导言水轮机是一种利用水流动能转换为机械能的装置，被广泛应用于水力发电和水资源利用的领域。
水轮机的种类繁多，每种型号都有其独特的特点和适用范围。
本文将介绍一些常见的水轮机型号及其特点。
2. 垂直轴水轮机垂直轴水轮机是水轮机的一种常见型号。
它的主要特点是水流与轴线垂直，可以分为斜流式和直流式两种。
2.1 斜流式垂直轴水轮机斜流式垂直轴水轮机是一种高效率的水轮机。
其水流流经引导叶片后，与叶片成45度斜角进入转子，从而减小了水流与叶片的冲击。
斜流式垂直轴水轮机适用于水量较少的场合，并具有低转速、大批量生产等特点。
2.2 直流式垂直轴水轮机直流式垂直轴水轮机是一种低转速、大功率的水轮机。
其与斜流式相比，转子上的直流片更多，使得转子能够承受更大的水力冲击。
直流式垂直轴水轮机适用于水流较大的场合，并具有高效率、稳定性好等特点。
3. 水平轴水轮机水平轴水轮机是另一种常见的水轮机型号。
它的主要特点是水流与轴线平行，可以分为反击式和作用式两种。
3.1 反击式水平轴水轮机反击式水平轴水轮机是一种高压高速水轮机。
其特点是水流从叶片进入转子后产生反击力，转子因反击力而转动。
反击式水平轴水轮机适用于水量较大、水头较高的场合，并具有高效率、节省空间等特点。
3.2 作用式水平轴水轮机作用式水平轴水轮机是一种低压低速水轮机。
其特点是水流与转子叶片的作用力直接作用于转子，使转子转动。
作用式水平轴水轮机适用于水量较大、水头较低的场合，并具有简单结构、可靠性高等特点。
4. 斜板水轮机斜板水轮机是一种特殊的水轮机型号。
其特点是水流经过斜板后产生反作用力，使得转子转动。
斜板水轮机适用于水量较大、水头较小的场合，并具有结构简单、安装方便的特点。
5. 混流水轮机混流水轮机是一种综合了斜流式和直流式水轮机优点的型号。
其特点是水流在流经叶片时既产生径向力也产生轴向力，使得转子得到更好的能量转换。
混流水轮机适用于水量较大、水头较小的场合，并具有高效率、运行稳定等特点。
水轮机型号 (2)
水轮机型号1. 引言水轮机是一种将水能转换成机械能的设备，广泛应用于水电站发电、灌溉和工业生产中。
不同型号的水轮机适用于不同的水力条件和功率要求。
本文将介绍几种常见的水轮机型号及其特点。
2. 斜流式水轮机斜流式水轮机又称为“Kaplan水轮机”，它是一种能够适应较大水头和较小流量的水轮机。
斜流式水轮机的叶片具有可调节的可变导叶，通过改变导叶的角度，可以控制水流进入叶轮的流速和流向。
斜流式水轮机具有高效率、运行稳定和灵活调节的特点。
特点：•适应大水头和小流量的水力条件•可调节叶片和可变导叶，灵活调节水流流速和流向•高效率和运行稳定3. 轴流式水轮机轴流式水轮机是一种适用于大流量和较小水头的水轮机。
它的叶轮和导叶间距小，使得水流通过叶轮时的速度变化较小，因此轴流式水轮机的出口速度与进口速度相差较小，能够更好地利用水能。
轴流式水轮机适用于涡轮发电机组和排灌用途。
特点：•适应大流量和较小水头的水力条件•出口速度与进口速度相差较小，能够更好地利用水能•适用于涡轮发电机组和排灌用途4. 超高速水轮机超高速水轮机是一种转速高达10000转/分钟以上的水轮机。
由于转速很高，超高速水轮机的叶片设计要考虑到离心力的影响，以防止叶片的损坏。
超高速水轮机适用于高压高速发电机组、氢分子制取设备等领域。
特点：•转速高达10000转/分钟以上•叶片设计要考虑离心力的影响，防止叶片损坏•适用于高压高速发电机组、氢分子制取设备等领域5. 混流式水轮机混流式水轮机是一种介于轴流式水轮机和斜流式水轮机之间的一种设计。
它的叶片既有轴流式水轮机叶片的特点，又有斜流式水轮机叶片的特点。
混流式水轮机适用于中水头和中流量的水力条件。
它具有结构简单、效率较高和运行稳定的特点。
特点：•介于轴流式水轮机和斜流式水轮机之间的设计•适应中水头和中流量的水力条件•结构简单、效率较高和运行稳定6. 级联水轮机级联水轮机是将两台或多台水轮机串联起来使用的一种方式。
水轮机知识水轮机的主要类型及适用水头
水轮机的主要类型及适用水头水轮机是将水能转换成旋转机械能的一种水力原动机。
根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。
反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。
一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。
当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。
1.混流式水轮机如图1-4所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。
混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是应用最广泛的一种水轮机。
图1-4 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-5所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。
轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。
轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。
轴流转桨式水轮机的转轮叶片可以根据运行工况的改变而转动，从而扩大了高效率区的范围，提高了运行的稳定性。
但是，这种水轮机需要有一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。
图1-5 轴流式水轮机1—导叶；2—叶片；3—轮毂3．斜流式水轮机如图1-6所示，水流在转轮区内沿着与主轴成某一角度的方向流动。
斜流式水轮机的转轮叶片大多做成可转动的形式。
因此，斜流式水轮机具有较宽的高效率区，适用水头在轴流式与混流式水轮机之间，约为40～200m。
水轮机的类型构造及工作原理
水轮机的类型构造及工作原理
水轮机是一种将水流动能转化为机械能的机器，广泛应用于水力发电、灌溉、排水等领域。
根据水轮机的构造和工作原理，可以将其分为以下几种类型：
一、依据水轮机叶轮的类型：
1. 低扬程水轮机：叶轮为平板或斜板叶轮，适用于水头较低的场合。
2. 中扬程水轮机：叶轮为斜流叶轮或混流叶轮，适用于水头较中等的场合。
3. 高扬程水轮机：叶轮为反曲叶轮或轴流叶轮，适用于水头较高的场合。
二、依据水轮机的布置方式：
1. 水平轴水轮机：水流与水轮机轴线平行，叶轮通常为轴流叶轮或混流叶轮。
2. 垂直轴水轮机：水流与水轮机轴线垂直，叶轮通常为斜流叶轮或反曲叶轮。
三、依据水轮机的进水方式：
1. 直径式水轮机：水流直接冲击叶轮，叶轮中心为进水口。
2. 斜流式水轮机：水流斜向冲击叶轮，叶轮中心为进水口。
3. 轴流式水轮机：水流沿轴线方向进入叶轮，叶轮中心为进水口。
水轮机的工作原理是利用水流的动能将叶轮带动旋转，从而将水流动能转化为机械能。
水流经过进水口进入叶轮，叶片将水流的动能转化为叶轮的旋转动能，然后通过轴传递到发电机或其他机械设备上。
水轮机的效率取决于水头、流量、叶轮类型和转速等因素，通常可达到70%以上。
总之，水轮机是一种重要的水力发电设备，其类型和工作原理的了解对于水力发电和水资源利用具有重要的意义。
水轮机复习知识要点总结
水轮机复习知识要点总结水轮机是一种利用水流能量转换为机械能的装置，广泛应用于水电站等领域。
了解水轮机的工作原理和相关知识对于工程师和对水电能源感兴趣的人士来说非常重要。
本文将对水轮机的复习知识要点进行总结。
一、水轮机的分类1. 水轮机按照能量转换方式可以分为两类：压力式水轮机和速度式水轮机。
2. 按照转机轴位置的不同，水轮机分为垂直轴水轮机和水平轴水轮机。
3. 常见的水轮机类型包括：反击式水轮机、混流式水轮机、离心式水轮机和斜流式水轮机。
二、水轮机的工作原理1. 水轮机通过叶轮受到水流作用，并将水流的动能转化为叶轮的运动能力。
2. 水从导水管进入水轮机的水室，经过叶轮的叶片后，推动叶轮转动。
3. 受到水力作用的叶轮将转动能量传递给轴，从而带动发电机等设备产生电能。
三、水轮机的关键构件1. 叶轮：叶轮是水轮机的核心部件，由叶片和轮盘组成，主要负责接受水流的能量并将其转化为机械能。
2. 轴：轴是连接叶轮和发电机或其他负载的组件，承载叶轮的动力，并将机械能传递给发电机。
3. 导水管：导水管将水引导到水轮机的水室，确保水流能够顺畅地进入叶轮。
4. 减速器和发电机：减速器用于调整叶轮的转速以适应发电机的要求，而发电机将机械能转化为电能。
四、水轮机的性能参数1. 转速：水轮机的转速是指叶轮每分钟旋转的圈数，常用单位为转/分钟。
2. 出力：水轮机的出力是指水轮机每单位时间内所输出的功率，常用单位为千瓦（kW）或兆瓦（MW）。
3. 效率：水轮机的效率是指水轮机将水流能量转化为机械能的比例，通常以百分比表示。
4. 流量：水轮机的流量是指单位时间内通过水轮机的水流量，常用单位为立方米/秒（m³/s）。
五、水轮机的运行与维护1. 水轮机运行时需要注意水流的稳定性和平滑性，以保证水轮机的正常工作。
2. 定期对水轮机的各个部件进行检查和维护，包括叶轮的清洁和润滑系统的检查。
3. 遇到异常情况时，需要及时采取措施，避免水轮机发生故障或进一步损坏。
水轮机的类型构造及工作原理
水轮机的类型构造及工作原理水轮机是一种将水流动能转化为机械能的装置，广泛应用于水利发电、抽水、供水等领域。
根据不同的工作原理和构造方式，水轮机可以分为以下几种类型：1. 蓄能式水轮机（Impulse Water Turbine）：蓄能式水轮机通过高速水流冲击叶轮上的叶片，将水流的动能转化为叶轮的动能，再通过机械传动将动能转化为机械能。
蓄能式水轮机可以进一步分为斯奈尔逊水轮机、佩尔顿水轮机和弧翻水轮机等。
斯奈尔逊水轮机（Pelton Turbine）：斯奈尔逊水轮机是一种利用高速喷射水流冲击叶片的水轮机。
当高速的水流经过喷射管，喷射口处有一个喷嘴，水流经过喷嘴变为高速的射流，射流喷向叶轮上的叶片，冲击叶片使其转动。
斯奈尔逊水轮机主要适用于高水头和小流量的水力发电站。
佩尔顿水轮机（Turgo Turbine）：佩尔顿水轮机是斯奈尔逊水轮机的改进型，喷口由一个切割型孔道和一个喷射皮供水孔组成，通过设计孔道形状和取适当的工作压力，充分利用水力能量，使得佩尔顿水轮机相对效率高，适用于中、小型水力发电站。
弧翻水轮机（Cross-Flow Turbine）：弧翻水轮机是一种垂直轴流式水轮机，水流经过顶部的导水管流入导水槽，然后通过导叶导入叶轮，流经叶轮后再通过弧翻装置流出。
弧翻水轮机适用于较低水头和大流量的水力发电站。
2. 反作用式水轮机（Reaction Water Turbine）：反作用式水轮机是通过水流对叶轮叶片的冲击和流经叶轮的作用力来驱动叶轮旋转的水轮机。
反作用式水轮机可以进一步分为法兰西斯水轮机、咆哮水轮机、半径式水轮机等。
法兰西斯水轮机（Francis Turbine）：法兰西斯水轮机是一种水流流过叶轮两侧的轴流水轮机，水流首先流经导叶，然后分流流经叶轮两侧，冲击叶片使其旋转。
法兰西斯水轮机适用于中、高水头和大流量的水力发电站。
咆哮水轮机（Kaplan Turbine）：咆哮水轮机是一种可调桨叶片的轴流水轮机，叶轮上的桨叶可以根据水流条件的不同调节叶片角度，以适应不同的工况。
水轮机
磁极是产生磁场的部件，由袭击铁芯、磁极线圈、阻尼绕组及极靴等组成。磁极线圈由铜线或是铝线制成，立绕再磁极铁心的外表面上，匝与匝之间用石棉纸板绝缘。线圈饶好后经浸胶热压处理，形成坚固的整体。阻尼绕组的作用是当水轮发电机产生振荡时七阻尼作用，使发电机运行稳定。在不对称运行时，它能提高担负不对称负载的能力。而实心磁极因为本身有很好的阻尼作用，故不用在装设阻尼绕组。
22 水轮发电机的结构
立式水轮发电机一般由转子、定子、机架、轴承、冷却器、制动系统等组成。
1、转子
转子是水轮发电机的旋转部件，位于定子里面，与定子保持一定的空气间隙。转子通过主轴与下面的水轮机连接。它的作用是产生磁场。它主要由主轴、转子支架、磁轭和磁极等组成。
2、主轴
主轴的作用是中间连接、传递转矩、承受机组转动部分的总量及轴向推力。
应用水头范围：30m~700m
特点：结构简单、运行稳定且效率高
2）、轴流式
水流在导叶与转轮之间由径向运动转变为轴向流动
应用水头：3~80m
特点：适用于中低水头，大流量水电站
分类：轴流定桨、轴流转桨
3）、冲击式
转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已经转变为高速射流，冲击转轮叶片作功。
埋设管路主要包括
机组排水管路
机组测压管路
压水系统管路
回水排气管路
机组冷却润滑系统管路
18、水轮机气蚀（空化）及磨损
分类：间隙、空腔、翼型、局部
19、水轮机振动
按振动的原因：水力、机械、电磁
按振动方向：轴向和径向
振动允许值：250~375r/min 合格为0.10
组成：导叶及其操作机构、顶盖、底环
水轮机
止漏装置型式 (a)间隙式；(b)迷宫式；(c)梳齿式； (d)阶梯式迷宫
三、导水机构
• 导水机构的作用：
a.主要是形成和改变进入转轮水流的环量，保 证水轮机具有良好的水力特性。 b.调节流量，以改变机组出力。 c.正常与事故停机时，封住水流，停止机组转 动。
1.导水机构 光照采用径向式导水机构。
2. 主轴密封 主轴部分的密封装置分两种，一种是机组 正常运行中，防止水轮机导轴承下部机组漏水 的主轴密封。我厂在导轴承下方设置自补偿型 静压自调节式轴向密封作为工作密封，密封处 的水压力约为0.35MPa，所需的润滑水取自机 组技术供水系统。另一种是作机组停机检修轴 承和轴承下部主轴密封时防止尾水从顶盖涌出 的检修密封。这种密封的结构形式有空气围带 式、机械操作或抬机密封等多种，我厂采用空 气围带密封，由气系统供给压力为0.6～ 0.7MPa的压缩空气。
3.基础环
基础环是混流式水轮机的基础部件， 埋设在混凝土中，它和座环以及尾水管 进口直锥段想连接，转轮的下环在其内 转动。基础环下法兰面也是装拆水轮机 时落放转轮的基础，它与转轮下环底面 之间有一定的间隙，作为安装时放置斜 楔，调整转轮水平用。
4.尾水管
我厂水轮机尾水管采用弯肘形尾水管， 它是由进口椎管、弯形吸管和出口扩散 段组成，用钢筋混凝土浇灌而成。
3. 补气装置 混流式水轮机运行时一般在40～70%额 定出力时尾水管内会出现涡带，由于涡带强 烈扰动，或其频率与机组固有频率重合，就 会产生共振，引起机组震动或出力摆动，此 时需要对尾水管内进行补气，消除或减小涡 带，改善机组运行状态。补气方式分自然补 气和强迫补气两种。常见的补气位置有主轴 中心孔补气、顶盖补气和尾水管补气。我厂 采用主轴中心孔补气方式，利用发电机轴的 中心孔，将空气引入。
水轮机复习知识要点总结
水轮机复习知识要点总结 第一章1、 水轮机是一种将河流种蕴藏的水能转换成旋转机械能的原动机，水流流过水轮机时，通过主轴带动发电机或者发电机的转子将旋转的机械能转换成电能。
2、水轮机的工作水头：指水轮机进口和出口截面处单位重量的水流能量差，单位为m 。
一般用几个特征水头表示水轮机工作水头的范围，特征水头包括最大水头max H ，最小水头min H ，加权平均水头a H 和设计水头r H 。
3、特征水头：（1）最大水头max H ，是允许水轮机运行的最大净水头。
它对水轮机结构的强度设计有决定性影响。
（2）最小水头min H ，是保证水轮机安全、稳定运行的最小净水头。
（3）加权平均水头a H ：是在一定期间内（视水库调节性能而定），所有可能出现的水轮机水头的加权平均值，是水轮机在其附近运行时间最长的净水头。
（4）设计水头r H ：是水轮机发出额定出力时所需要的最小净水头。
4、反击式水轮机包括：混流式水轮机：水流从四周沿径向进入转轮，然后近似的以轴向流出转轮，应用水头范围较广，约为50~700m ，水头 较高。
（水流流经转轮：径向流入，轴向流出。
转轮标称直径1D ：取下环与叶片进口边的交点对应的直径为转轮标称 直径。
）轴流式水轮机：水流在导叶和转轮之间由径向流动变为轴向流动，而在转轮区水流保持轴向流动，其应用水头约为3~80m ，适用水头较低，根据其转轮叶片在运行中能否转动，可以分为轴流定桨式和轴流转桨式两种。
（水流流经转轮：轴向流入，轴向流出。
转轮标称直径1D ：取转轮叶片轴线与转轮室交点处的直径为转轮标称直径。
） 斜流式水轮机：斜流式水轮机具有较宽的高效率区，适用水头在轴流式与混流式水轮机之间，约为40~200m 。
（水流流经转轮：斜向流入，斜向流出。
转轮标称直径1D ：取转轮叶片轴线与转轮室交点处轴截圆断面的直径为转轮标称直径。
） 贯流式水轮机：根据其发电装置形式不同，分为全贯流式和半贯流式两类，广泛用于平原河流上的电站和潮汐电站。
高清图文+水轮机的工作参数及主要类型
二、冲击式水轮机(Inpulse water tubine)
定义：利用水流的动能来做功的水轮机为冲 击式水轮机。
特征： 由喷管和转轮组成。水流以自由水流 的形式(P=Pa)冲击转轮，利用水流动能(V方 向、大小改变)产生旋转力矩使转轮转动。在 同一时刻内，水流只冲击着转轮的一部分， 而不是全部
1.出力(水轮机的输出功率)N： 指水轮机轴传给发电机轴的功率。 水轮机的输入功率 (水流传给水轮机的能量)为：
Nw QH 9.81QH
水轮机的输出功率： N Nw 9.81QH
2. 效率： η=N/Nw 一般η=80%~95%
四、工作力矩和转速
水轮机的出力可以用旋转机械运动公式来表达
定义：利用水流的势能和动能做功的水轮机称为反击 式水轮机。
特征：转轮的叶片为空间扭曲面，流过转轮的水流式 连续的，而且在同一时间内，所有转轮叶片之间的流 道都由水流通过，积水流充满转轮室。
原理：水流通过转轮叶片时，水流流速的大小、方向 均发生变化，因此动量也发生了改变，水流产生反作 用力，作用与每个转轮叶片，使转轮产生旋转力矩， 从而做功。
类型
1.混流式：水流径向流入转轮，轴向流出。
适用范围：H=30-700 m , 单机容量：几万kW-几 十万kW
适用范围广，结构简单，运行稳定，效率高，适用 高水头小流量电站。
2. 轴流式：水流沿转轮轴向流入，轴向流出，水流
方向始终平行于主轴。
轴流定浆式：叶片不能随工况的变化而转动。
H M=EU-ED=Z U-Z D
2.水轮机的工作水头 毛水头 - 水头损失=净水头
HG=EA- EB=H M - hI-A
3.特征水头(characteristic head)
水轮机类型和结构(第二章)
②转轮 轴流式转轮由轮毂、叶片和泄水锥组成。轮毂的外 部连接叶片，内部安装叶片的转动机构（定浆式无 ），叶片数为4~8片，浆叶转动的角度以φ表示， 取最优工况时的转角φ=0°为起算位置，φ＜0叶 片斜度减小，转向关小，φ＞0°叶片斜度加大， 转向开大，一般-15°＜φ＜+20°。
三．冲击式水轮机 水斗式水轮机由喷嘴、喷针、转轮、折流板、折向 器、机壳组成。 1.水斗式水轮机各部分过流部件的功用如下： ①喷嘴：由压力水管来的水流经喷嘴后形成一股射 流冲击到转轮上，在喷嘴内水流的压力能转换 成射流的动能，其也是水轮机的导水机构，利 用针阀的往复运动改变射流流量的大小。
本节总结： 1.掌握概念：水轮机工作水头、水轮机引用流量 、水轮机出力、水轮机效率、水轮机工作力矩、 水轮机额定转速。 2.公式：水轮机出力公式
第二节 水轮机的主要类型
一．反击式水轮机
⑴特点： ①转轮是由若干个具有空间扭曲面的钢性叶片 组成（当压力水流通过整个转轮时，由于弯曲 叶道迫使水流改变其流动的方向和流速的大小 ，因而水流便以其势能和动能给叶片以反作用 力，并形成旋转力矩使转轮转动）。 ②转轮完全浸于水中。 ③叶片进口压力＞叶片出口压力。 ⑵分类：按转轮区分水流相对于主轴的方向不 同分为混流式、轴流式、斜流式和贯流式水轮 机。
2．转速
①水轮机主轴和发电机轴都是用法兰和螺栓直 接钢性连接的，所以水轮机主轴与发电机同步 运行，二者转速相同。 ②水轮机转速要符合标准同步转速，即满足 f=（Pn）/60
③水轮机额定转速 n=3000/P （r/min）
对不同磁极对数的发电机，其标准同步转速 不同。 ④为保证供电质量，要求电流频率不变，故在正常 情况下，机组转速应保持为相应的固定转速，此转 速即为水轮机或机组的额定转速n。
水力发电行业必不可少的组成部分——水轮机
水力发电行业必不可少的组成部分——水轮机水轮机概述（Hydraulic Turbine Overview）水轮机是把水流的能量转换为旋转机械能的动力机械，是利用水流做功的水力机械，根据转换水流能量方式的不同，水轮机分为冲击式水轮机（Impulse Turbine）和反击式水轮机（Reaction Turbine）两大类。
水轮机受水流作用而旋转的部件称为转轮（Runner）。
水轮机主要类别见图1。
图1--水轮机主要类别图一、冲击式水轮机（Impulse Turbine）冲击式水轮机的转轮受到喷射水流的冲击而旋转，工作过程中水流的压力不变，主要是动能的转换，在同一时刻内，水流只冲击着转轮的一部分，而不是全部。
图2是冲击式水轮机水流向示意图。
图2--冲击式水轮机水流向示意图冲击式水轮机按水流的流向可分为切击式（又称水斗式）、斜击式、双击式三类。
图3--水斗式、斜击式、双击式水轮机示意图（1）水斗式水轮机（Pelton Turbine），水流由喷嘴喷射出来沿着转轮圆周的切线方向冲击在斗叶上做功，图3（a）。
由美国人培尔顿于1889年提出，又称为培尔顿式水轮机。
适用水头范围40~2000m，尤其适用超高水头，国外最大单机出力目前已达40万kW，是冲击式水轮机中应用最广泛的一种水轮机。
图4--水斗式水轮机转轮图5--双喷管水斗式水轮机（2）斜击式水轮机（Turgo Turbine、 Inclined-jet Turbine），水流由喷嘴喷射出来沿着与转轮旋转平面成某一角度（约22.5°）进入叶片，图3（b）。
适用于高水头，中小型的水电站。
图6--斜击式水轮机转轮图7--斜击式水轮机转轮及主轴（3）双击式水轮机（Banki Turbine、Cross-flow turbine），水流从喷嘴流出后，从转轮外周通过径向叶片进入转轮中心，进行第一次能量交换，再从转轮中心通过径向叶片流出转轮，完成第二次能量交换，图3（c）。
各类型水轮机的型式和适用情况表
各类型水轮机的型式和适用情况表类型名称适用情况
反击式水轮机混流式应用普遍，性能稳定，效率较高（最高达94%），适用水头范围从十几米到六、七百米，单机容量从几个千瓦到几十个
千瓦，可适用于大、中、小型水电站
轴流式
轴流转浆式：适用于低水头（几米到几十米）、大流量，大、
中型水电站，单机容量最大可达二十多万千瓦，性能稳定，
高效率区宽广。
轴流定浆式：适用于低水头、大流量、中小型水电站，单机
容量从几个千瓦到数百千瓦，运行稳定性较差，低负荷运行
时效率低。
斜流式斜流式水轮机是一种新型机型，适用水头较广，最高达二百米，性能稳定，高效率区宽广，亦可适用于抽水蓄能电站。
贯流式过水能力大，水力损失较小，效率较高，结构紧凑，适用水头可达二十多米，单机容量从几个千瓦到几万千瓦，适用于
低水头电站和潮汐电站。
冲击
式水轮机水斗式
适用于高水头（最高达1760米）电站，单机容量从十多千
瓦到二十多万千瓦，性能稳定，效率较反击式水轮机低些，
但结构简单。
斜击式水头适用范围从二十多米到三百米，转轮结构较水斗式简单，制造容易，过水能力较水斗式大些。
水轮机知识水轮机的主要类型及适用水头
水轮机的主要类型及适用水头水轮机是将水能转换成旋转机械能的一种水力原动机。
根据转轮转换水流能量方式的不同，水轮机分成两大类：反击式水轮机和冲击式水轮机。
反击式水轮机包括混流式、轴流式、斜流式和贯流式水轮机；冲击式水轮机分为水斗式、斜击式和双击式水轮机。
一、反击式水轮机反击式水轮机转轮区内的水流在通过转轮叶片流道时，始终是连续充满整个转轮的有压流动，并在转轮空间曲面型叶片的约束下，连续不断地改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。
当水流通过水轮机后，其动能和势能大部分被转换成转轮的旋转机械能。
1.混流式水轮机如图1-4所示，水流从四周沿径向进入转轮，然后近似以轴向流出转轮。
混流式水轮机应用水头范围较广，约为20～700m，结构简单，运行稳定且效率高，是应用最广泛的一种水轮机。
图1-4 混流式水轮机1—主轴；2—叶片；3—导叶2．轴流式水轮机如图1-5所示，水流在导叶与转轮之间由径向流动转变为轴向流动，而在转轮区内水流保持轴向流动，轴流式水轮机的应用水头约为3～80m。
轴流式水轮机在中低水头、大流量水电站中得到了广泛应用。
根据其转轮叶片在运行中能否转动，又可分为轴流定桨式和轴流转桨式水轮机两种。
轴流定桨式水轮机的转轮叶片是固定不动的，因而结构简单、造价较低，但它在偏离设计工况运行时效率会急剧下降，因此，这种水轮机一般用于水头较低、出力较小以及水头变化幅度较小的水电站。
轴流转桨式水轮机的转轮叶片可以根据运行工况的改变而转动，从而扩大了高效率区的范围，提高了运行的稳定性。
但是，这种水轮机需要有一个操作叶片转动的机构，因而结构较复杂，造价较高，一般用于水头、出力均有较大变化幅度的大中型水电站。
图1-5 轴流式水轮机1—导叶；2—叶片；3—轮毂3．斜流式水轮机如图1-6所示，水流在转轮区内沿着与主轴成某一角度的方向流动。
斜流式水轮机的转轮叶片大多做成可转动的形式。
因此，斜流式水轮机具有较宽的高效率区，适用水头在轴流式与混流式水轮机之间，约为40～200m。
水轮机的分类
水轮机的分类水轮机是一种将水流能转化为机械能的装置，广泛应用于水力发电、水泵和水压机等领域。
根据不同的分类标准，水轮机可以分为以下几种类型。
一、按照水轮机的工作方式分类1. 响应式水轮机：也称为反应式水轮机，是最常见的一种水轮机。
它利用来自水流的冲击和压力来驱动水轮转动。
响应式水轮机适用于水流较大、水头较高的场所，如大型水电站。
2. 冲击式水轮机：冲击式水轮机利用水流的冲击力来推动水轮旋转。
它适用于水流较小、水头较低的场所，如小型水力发电站。
二、按照水轮机的装置方式分类1. 垂直轴水轮机：水轮机的轴线与水平面垂直，水流从轮盘的中心进入，然后从轮盘的边缘排出。
垂直轴水轮机适用于水流较大、水头较高的场所。
2. 水平轴水轮机：水轮机的轴线与水平面平行，水流从轮盘的一侧进入，然后从轮盘的另一侧排出。
水平轴水轮机适用于水流较小、水头较低的场所。
三、按照水轮机的叶轮形状分类1. 斜流水轮机：斜流水轮机的叶轮叶片呈斜向布置，水流从叶片的一侧进入，然后从叶片的另一侧排出。
斜流水轮机适用于水流较大、水头较高的场所。
2. 混流水轮机：混流水轮机的叶轮叶片呈螺旋状布置，水流既从叶片的内侧进入，也从叶片的外侧排出。
混流水轮机适用于水流较小、水头较低的场所。
四、按照水轮机的功率分类1. 小型水轮机：小型水轮机的功率一般在几千瓦到几十万瓦之间。
它适用于小型水力发电站、农村生活用水等场所。
2. 中型水轮机：中型水轮机的功率一般在几十万瓦到几百万瓦之间。
它适用于中型水力发电站、工业用水等场所。
3. 大型水轮机：大型水轮机的功率一般在几百万瓦到几千万瓦之间。
它适用于大型水力发电站、水压机等场所。
五、按照水轮机的安装方式分类1. 固定式水轮机：固定式水轮机是通过固定在地面或混凝土坝上来安装的。
它适用于水流较大、水头较高的场所。
2. 浮动式水轮机：浮动式水轮机是通过浮筒或浮船来支撑和安装的。
它适用于水流较小、水头较低的场所。
六、按照水轮机的特殊用途分类1. 波浪能水轮机：波浪能水轮机是一种利用海洋波浪能量来发电的水轮机。
水轮机的主要类型及应用
混流式转轮：图1—4
(2)、轴流式（卡普兰式）：
水流特点：水流沿转轮轴向流入，轴向流出， 水流方向始终平行于主轴。 (a)、轴流定浆式：叶片不能随工况的变化而 转动。改变叶片转角时需要停机进行。 结构简 单，效率低。适用H、Q变化不大的情况（工况 较稳定）， H：3~50m。 (b)、轴流转浆式：叶片能随工况的变化而转 动，进行双重调节（导叶开度、叶片角度）。适 用水头流量的变化，高效率区广，大中型电站多 采用。 H：3~80m。（葛洲坝：17万kW、12.5 万kW，Hr=27m）
§1.2 水轮机的主要类型及应用
水轮机的基本类型 根据能量转换的特征，可将水轮机分为反击式、 冲击式两大类 。 1、反击式：水流体的动能和势能发生变化: P1＞P2 2、冲击式：仅利用水流的动能发生变化: P1 =P2 =Pa
一、 反击式水轮机
1、反击式水轮机的特点及适用条件P9 反击式水轮机在整个工作过程中，转轮是浸在有 压的水流中，且P1>P2 ，反击式水轮机获得的机 械能是通过水流的动能和压能变化转换得来的。 转轮内既有动能的变化，也有压能的变化。比较 起来，通常水流进入转轮的流速较小，即水流中 包含的动能成分很小，可进一步说反击式水轮机 主要是以水流压能变化进行工作的。由于流动是 有压的，所以反击式水轮机既不可能是不满流的， 也不可能是局部进流的。
斜击式水轮机 图1—9
双击式水轮机（1917年匈牙利人发明， 班克式）
水流由喷嘴射到转轮一侧的轮叶上，由 轮叶外缘流向转轮中心，而后水流穿过转 轮内部空间再一次流到轮叶上，沿轮叶流 向外缘，最后以很小的流速离开转轮，水 流两次冲击转轮，故称双击式。 双击式水轮机适用的水头范围6~150m， 最大的单机容量一般不大于300KW，所以 只适用于小型水电站。
水轮机概述
第一节 水轮机概述一、 水轮机工作参数1、水轮机工作水头（1）水轮机槪念：水流付出的能量转换成旋转机械能的机器。
（2）水轮机工作水头：水轮机进口断面与出口断面水流单 位能量之差。
公式H=Hst -Δh 即：水轮机工作水头等于水电站净水头。
Hst ---水电站毛水头，等于上下游水位差Δh----水头损失，引水管的沿程水力与局部水力损失（3）设计水头：水轮机发额定出力是的最小水头。
发电机水轮机ⅠⅠγZ IⅡ∏ⅡⅡα1v 122g2、水轮机的功率和效率（1）水轮机的功率：单位时间内，水流对水轮机所做的功。
用N表示。
公式：N=9.81QHη其中：Q为水轮机流量η为水轮机效率，现在的水轮机效率可达90%以上，而模型效率可达95%。
（2）水轮机效率：水轮机把水轮机出力与水流出力之比，主要有三方面的效率损失：①容积效率：即一部分水量没有流经转轮做功，损失了。
如：主轴漏水，下迷宫环漏水等。
用ηq表示。
②水流效率：转轮在旋转过程中，克服水的阻力所损失的功率，用ηd表示。
③机械效率：克服主轴与轴承之间的摩擦阻力所消耗的功率，用ηm表示。
则：水轮机的效率为η=ηq×ηd×ηm3、流量单位时间内流过转轮的水量，以Q表示，单位m³／s。
两种说法：①水轮机发额定出力时的最大流量②在设计´水头下，水轮机发额定出力时的流量。
4、水轮机的转速（1）定义：单位时间内水轮机旋转次数，以n表示。
n10´Hav公式n=──────D1其中：n10´为最优单元转速Hav为加权平均水头，在某些情况下可取设计水头。
（2）水轮机额定转速按（1）式计算结果，取相近发电机同步转速为水´轮机额定转速，可大于计算结果。
同步转速按n=f×60／P计算。
其中f=50HZ，P为磁极对数。
（3）飞逸转速：水轮机发额定出力时，突然跳闸，而调速器又失灵，不能关／闭导水机构，以致转速快速上升，并达到某一最高值后稳定，这个空转的最高转速就是水轮机的飞逸转速。
水轮机
1.水轮机的基本参数：工作水头、流量、出力、效率。

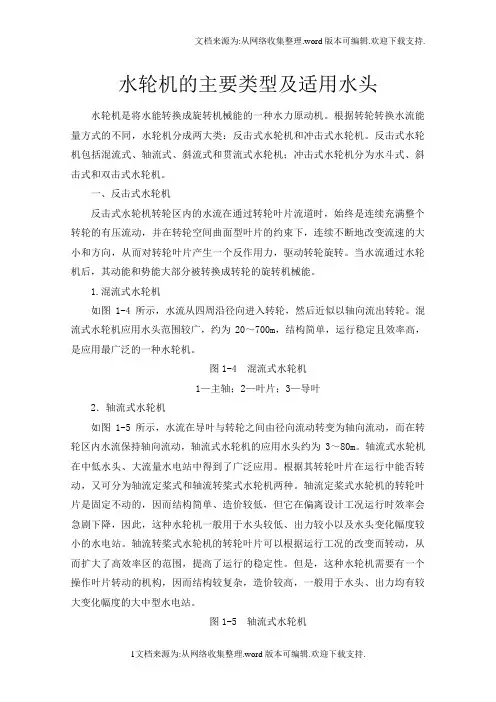

2.水轮机可分为两大类型：反击型水轮机、冲击型水轮机。
3.反击型：○1混流式应用水头30~~600○2轴流式转浆式应用水头8~~80定浆式应用水头3~~50○3斜流式应用水头10~~120○4贯流式转浆式应用水头2~~30定浆式应用水头2~~30冲击型: 水斗式应用水头100~~2000斜击式应用水头25~~300双击式应用水头6~~804.在电站中,水轮机轴的装置分为立式和卧式两种。
5.近代水轮机一般都具有四个基本过流部分，它们分别为：引导并集中水流流入转轮的引水部分——称为引水部件，使流入转轮的水具有所需要的速度和大小的导向部分——称为导水部件，把引入水流的水能转换为转动机械能的能量转换部分——称为工作部件（转轮），将转轮流出的水引向下游并利用其余能的泄水部件——称为泄水部件。
6.水轮机工作部件就是转轮（或叫工作轮），它是水轮机的核心。
7.水轮机型号排列顺序综合规定如下：第一部分 第二部分 第三部分 ----- ----- —— ----- ----- —— -----HL220-LJ-550,表示混流式水轮机，转轮型号为220，立轴，金属蜗壳，转轮直径为550厘米。
ZZ560-LH-800表示轴流转桨式水轮机，转轮型号为560，立轴，混凝土蜗壳，转轮直径为800厘米。
XLN200-LJ-300表示斜流可逆式水轮机，转轮型号为200，立轴，金属蜗壳，转轮直径为250厘米。
GD600-WP-250表示贯流定桨式水轮机，转轮型号为600，卧槽灯泡式引水室，转轮直径为为250厘米。
2OJ30-W-(120/2X10)表示一根轴上具有两个转轮的水斗式水轮机，转轮型号为30，卧槽，转轮直径为120厘米，每个转轮上具有2个喷嘴，设计射流直径为10厘米。
8.转轮的组成：转轮上冠、转轮叶片、转轮下环、泄水锥、止漏环、减压装置。
9.止漏环可分为间隙式、迷宫式、梳齿式和阶梯式。
第三课 水轮机构造
③出力（kW）：水轮机主轴输出的功率。
额定出力
④效率（%）：
容积效率
水力效率
机械效率
⑤转速（r/min）：水轮机转轮在单位时间内旋转的周数。
同步转速
⑥工作力矩M（N·m），其中，ω为水轮机旋转角速度(rad/s)
我站的水轮机型号为HL123-LJ-225表示混流式水轮机，转轮型号为123，立轴、金属蜗壳，转轮直径为225。
主轴与转轮的连接：用法兰连接，为防止机组运行中螺栓头部掉落，保证运行人员安全，在联轴法兰处通常装有保护罩。
3、导水机构：分圆柱式、圆锥式和径向式三类导水机构，其组成主要由操作机构（接力器及其锁锭装置、推拉杆等）、传动机构（控制环、连杆、连接板和键等）、构造机构（导叶）和支撑机构（顶盖、底环及轴承等）四部分组成。
C）推拉杆
2)传动机构：用来转动导叶，达到调节流量的目的。
分类：叉头式、耳柄式
工作原理：当控制环转动时，通过叉头连杆、连接臂而带动导叶臂动作，最后使导叶传动，从而达到调节流量的目的。
控制环：将接力器推拉杆的操作力传给导叶，使之转动。
剪断销：正常情况下，剪断销有足够强度带动导叶传动，当导叶被卡住时，所需操作力增加，由于剪断销结构上有一最弱断面，当应力提高到1.5倍时，它首先剪断，保护其它传动部件不受损害。此剪断销剪断后，并不影响其它的导叶关闭，所以机组仍然可以安全运行。连接臂和导叶臂通过剪断销连接在一起。
反击式水轮机与冲击式水轮机的最大区别是，反击式水轮机全部被水淹没，而冲击式水轮机只有部分或全部没被水淹没。
我厂属于反击式水轮机。
§2.1水轮机的类型和构造
一、水轮机的工作参数
①工作水头（m）：水流在水轮机进口、出口的比能差，也称静水头。
