汽车雨刷课件课件

汽车电器构造与维修
雨刷故障检测
刮水器和洗涤器开关的检查。脱 开开关连接器，检查各开关连线接 头之间的导通状况。 间歇刮水器继电器间歇动作的检 查。连接好柱开关的连接器，把点 火开关置于ACC位置，当把刮水器 开关转到INT位置时，检查刮水器动 作的间隔时间，约3—6s。
汽车电器构造与维修
雨刷故障检测
汽车电器Βιβλιοθήκη Baidu造与维修
当开关S拨到 变速原理 ：当开关 拨到 低速档L时 低速档 时，在两个电刷 B1、B3之间有两条并联 、 之间有两条并联 支路，各有3个线圈 个线圈， 支路，各有 个线圈，反 电动势方向如图。 电动势方向如图。当开 拨到高速档H时 关S拨到高速档 时，在 拨到高速档 两个电刷B2、 之间也 两个电刷 、B3之间也 有两条并联支路， 有两条并联支路，一个 支路有2个线圈串联 个线圈串联， 支路有 个线圈串联，另 一个支路有4个线圈串联 个线圈串联， 一个支路有 个线圈串联， 但其中一个线圈的反电 动势方向与另三个线圈 的反电动势方向相反。 的反电动势方向相反。 由于反电动势的减小， 由于反电动势的减小， 使电枢的转速上升， 使电枢的转速上升，重 新达到电压平衡。 新达到电压平衡。
汽车电器构造与维修
汽车刮水洗涤装置
能力培养 能够对电动刮水器、 能够对电动刮水器、挡风玻璃洗涤设 备、电动车窗、电动座椅、电动后视 电动车窗、电动座椅、 镜等辅助电器的常见故障进行检测、 镜等辅助电器的常见故障进行检测、 诊断和排除。 诊断和排除。 具备读识和分析辅助电器电路的能力。 具备读识和分析辅助电器电路的能力。
Page 3
汽车电器构造与维修
1、电动刮水器与挡风玻璃洗涤设备 、

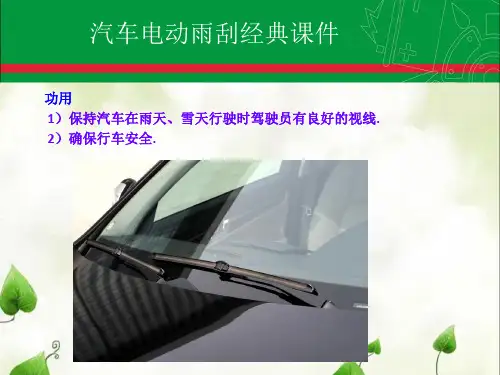

作用： 作用：用来清除 风窗上的雨水、 风窗上的雨水、 雪和尘土， 雪和尘土，以确 保驾驶员有良好 的视线。 的视线。 组成：（见右图） ：（见右图 组成：（见右图）
汽车电器构造与维修
汽车电器构造与维修
电动刮水器的类型 ：电动刮水器的电动机一般 有永磁式和励磁式两种， 有永磁式和励磁式两种，而永磁式电动机结构 简单、体积小、可靠性好，被广泛采用。 简单、体积小、可靠性好，被广泛采用。 工作原理：见图（以永磁式电动刮水器为例） 工作原理：见图（以永磁式电动刮水器为例）
（2）个别档位不工作 故障现象：接通点火开关后，刮水器 个别档位（低速、高速或间歇档）不工 作，其余正常。 主要原因：刮水电动机或开关有故障； 间歇继电器有故障；线路断路或插接件 松脱。 诊断与排除：如果是高速或低速档不 工作，可先检查该档位对应的线路是否 正常；开关是否正常；最后检查电动机 电刷。如果是间歇档不工作，应检查刮 水器开关的间歇档、所在线路及间歇继 电器是否正常。
汽车电器构造与维修
⒊ 刮水器间歇式刮水工作原理
间歇性档用于当雨水较少时使电动机工作在间歇 状态，由间歇继电器控制，如图6 16。 状态，由间歇继电器控制，如图6-16。
汽车电器构造与维修
汽车电器构造与维修
电动洗涤器的作用是向风窗玻璃表面喷洒水或专用 洗涤液，使之与刮水片配合工作，清除风窗玻璃表面的 灰尘等，保持风窗玻璃表面的清洁。洗涤液一般由水与 适量添加剂组成，添加剂有利于清洁和降低冰点。
汽车电器构造与维修
电动刮水器和洗涤器电路分析
以上海桑塔纳为例，其刮水器及洗涤器电路如图6-18所 示。该装置由刮水电动机V、洗涤泵V5、刮水器开关E22、间 歇刮水继电器J31、熔断丝S及刮水器机械传动装置等组成。
汽车电器构造与维修
刮水片的自动复位：（见右图） 刮水片的自动复位：（见右图） ：（见右图 1、当电源开关接通时，把刮水器开关拉到“I”档时，电流从 档时， 、当电源开关接通时，把刮水器开关拉到“ 档时 蓄电池的正极→电源开关 熔丝→电刷 电源开关→熔丝 电刷B3→电枢绕组 电刷 电枢绕组→电刷 蓄电池的正极 电源开关 熔丝 电刷 电枢绕组 B1→刮水器“I”档→搭铁，刮水器电动机低速运转。 刮水器“ 档 搭铁 刮水器电动机低速运转。 搭铁， 刮水器 当刮水器开关拉到“ 档时 电流从蓄电池的正极→电源开 档时， 当刮水器开关拉到“Ⅱ”档时，电流从蓄电池的正极 电源开 熔丝→电刷 电枢绕组→电刷 刮水器“ 档 关→熔丝 电刷 熔丝 电刷B3→电枢绕组 电刷 电枢绕组 电刷B2→刮水器“Ⅱ”档→ 刮水器 搭铁，刮水器电动机高速运转。 搭铁，刮水器电动机高速运转。
汽车电器构造与维修
汽车辅助电气设备
学习目标 掌握电动刮水器、挡风玻璃洗涤设备的作用、 掌握电动刮水器、挡风玻璃洗涤设备的作用、 组成、工作原理、检查、 组成、工作原理、检查、故障分析与诊断方 法。 掌握电动车窗、电动座椅、电动后视镜、 掌握电动车窗、电动座椅、电动后视镜、故 障分析与诊断方法。 障分析与诊断方法。 熟悉各类警报装置的作用、基本工作原理、 熟悉各类警报装置的作用、基本工作原理、 使用、检查及维护方法。 使用、检查及维护方法。 熟悉汽车防盗系统、中央遥控门锁、 熟悉汽车防盗系统、中央遥控门锁、对无线 电的干扰及防止措施、开关及保险装置。 电的干扰及防止措施、开关及保险装置。
汽车电器构造与维修
雨刷故障检测
（3）雨刷不能停在正确位置 故障现象：开关断开或间歇工作 时，雨刷不能停在风窗底部。 主要原因：自动停位装置损坏； 刮水器开关损坏；刮水臂调整不当； 线路连接错误。 诊断与排除：首先检查刮水臂的 安装是否正确；开关线路连接是否 正确；最后检查自动停位机构的触 片和滑片接触是否良好。
汽车电器构造与维修
雨刷故障检测
检查：
检查刮水器电动机。在脱开电气配线连 接器后，在电动机仍被安装在车身上的 状态下检查刮水器电动机。使刮水器电 动机在低(LOW)速和高(HIGH)速下运转 和安装，把蓄电池连接到刮水器电动机 上，使电动机在低速和高速下运转。检 查刮水器电动机在停止位置的动作状况 时，在低速下运转刮水器电动机，脱开 蓄电池使电动机停止运转。再重新连接 蓄电池，确认电动机开始在低速下运转 后是否在自动停止位置停止运动。
