第六讲 信号处理电路设计(放大与滤波)
电子电路中的滤波和放大电路设计
电子电路中的滤波和放大电路设计导言：滤波和放大电路是电子电路中常见的两种设计，它们在各种设备和系统中起到重要的作用。
本文将详细介绍滤波和放大电路设计的步骤，并分点列出具体内容。
一、滤波电路设计步骤：1. 确定滤波要求：- 频率范围：确定需要滤波的信号频率范围，例如低通滤波器、高通滤波器、带通滤波器、带阻滤波器等。
- 阻带带宽：确定需要滤除的信号频率范围。
- 通带衰减：确定需要在通带范围内的信号衰减程度。
2. 选择适当的滤波器类型：根据滤波要求和电路复杂度的需求，选择适合的滤波器类型，如RC滤波器、RLC滤波器、激励滤波器等。
3. 确定滤波器的参数：- 频率截止点：根据滤波器类型和滤波要求，计算出所需的频率截止点。
- 阻抗匹配：根据滤波器的输入输出阻抗要求，设计电路进行阻抗匹配。
4. 进行电路仿真：使用电子电路仿真软件，对设计的滤波电路进行仿真，检验其滤波性能是否符合要求。
5. PCB设计：根据仿真结果，设计并布局滤波电路的PCB板，考虑电路的噪声、干扰等因素，合理布局元器件。
6. 元器件选择和电路组装：根据设计要求，选择合适的元器件，并进行电路组装和调试。
二、放大电路设计步骤：1. 确定放大要求：- 放大倍数：确定需要放大的信号的倍数，如100倍放大、1000倍放大等。
- 频率范围：确定需要放大的信号的频率范围。
2. 选择适当的放大电路类型：根据放大要求和电路复杂度的需求，选择适合的放大电路类型，如共射放大器、共集放大器、共基放大器等。
3. 计算电路参数：- 确定集电极电阻、基极电阻和负载电阻的取值。
- 确定输入电容和输出电容的取值，用于控制信号的频率响应。
4. 进行电路仿真：使用电子电路仿真软件，对设计的放大电路进行仿真，检验其放大性能是否符合要求。
5. PCB设计：根据仿真结果，设计并布局放大电路的PCB板，考虑电路的噪声、干扰等因素，合理布局元器件。
6. 元器件选择和电路组装：根据设计要求，选择合适的元器件，并进行电路组装和调试。
电路中的信号放大与滤波技术
电路中的信号放大与滤波技术近年来，随着科技的不断进步，电子设备已经成为我们生活中不可或缺的一部分。
然而，要让这些设备达到更加精准和高质量的工作，我们需要信号放大和滤波技术的支持。
本文将探讨电路中信号放大和滤波技术的原理和应用。
首先，我们来了解信号放大技术。
在电子设备中，我们常常需要将弱信号转化为更强的信号，以便更好地进行处理和分析。
这就要求我们使用信号放大器来增强信号的幅度，使之更容易被检测和测量。
信号放大器通常由一个放大元件、反馈电路和输入/输出电阻组成。
放大元件通常是晶体管或场效应管，通过控制电流和电压的变化，实现信号的放大。
反馈电路则用于稳定放大器的增益，并消除非线性失真。
信号放大技术在众多领域中得到了广泛的应用。
以医学设备为例，心电图(electrocardiogram, ECG)和脑电图(electroencephalograph, EEG)等监护设备通常使用信号放大器来测量和记录生物电信号。
而在音频设备中，放大器则负责放大音频信号，以便更好地驱动扬声器或耳机。
除了信号放大技术，滤波技术在电路中也起着重要的作用。
滤波器能够从过多的信号中挑选出我们需要的频率范围，以便进行进一步的处理。
滤波器有许多种类，包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
这些滤波器的设计和原理各有不同，但核心思想是通过一组电容、电感和电阻等元件来选择特定的频率。
滤波技术广泛应用于通信、音频和图像等领域。
在无线通信领域，滤波器被用来消除噪声和杂波，从而提高通信质量。
在音频设备中，滤波器则用于调整音调和消除不必要的噪音。
而在图像处理中，滤波器能够去除噪点和平滑图像，提高清晰度和图像质量。
信号放大和滤波技术的发展离不开科技的进步。
随着集成电路和半导体技术的不断突破，放大器和滤波器的性能不断提高。
例如，现代放大器能够实现更高的增益和更低的失真，而滤波器则能够更准确地选择特定的频率和降低不必要的噪声。
总结起来，信号放大与滤波技术在电路中起着举足轻重的作用。
电路中的放大器与滤波器的设计与应用
电路中的放大器与滤波器的设计与应用电路中的放大器与滤波器是电子技术中常见的重要组件，它们在信号处理和电子设备中起着至关重要的作用。
本文将对放大器与滤波器的设计与应用进行详细介绍，以帮助读者更好地理解和应用这两种电路。
一、放大器的设计与应用放大器是一种能够将输入信号增大一定倍数的电路，它通常用于增强信号的弱小部分或者改变信号的特性。
放大器的设计需要考虑输入和输出阻抗、增益、带宽等因素，并根据实际需求选择适当的电路拓扑结构。
1. 基本放大器电路最常见的基本放大器电路有共射放大器、共集放大器和共基放大器。
共射放大器适用于中小功率放大，具有较高的电压增益和较大的输出阻抗；共集放大器适用于高电压放大，具有较低的输出阻抗；共基放大器适用于高频放大，具有较高的电流增益。
2. 运放的应用运放是一种常用的高增益放大器，通过反馈网络可以实现各种功能。
在电路设计中，运放常用于放大、滤波、积分、微分等应用。
其中，反馈电路的设计更是运放应用的关键，通过适当的电阻、电容和电感组合，可以实现电压、电流、传输等不同类型的反馈。
3. 差分放大器的应用差分放大器具有抗干扰能力强、共模抑制比高等优点，因此在信号处理和通信领域得到广泛应用。
差分放大器常用于微弱信号放大、差分信号传输、抗干扰电路的设计等情况。
二、滤波器的设计与应用滤波器是一种能够根据信号频率特性选择性地通过或抑制信号的电路，它可以用于去除杂散信号、波形整形以及频率选择等应用。
根据频率响应特性不同，滤波器分为低通、高通、带通和带阻滤波器等不同类型。
1. 低通滤波器低通滤波器能够通过低于一定频率的信号，而抑制高于这个频率的信号。
这种滤波器常用于音频放大器、功率放大器等应用中，以提取出所需的基频信号。
2. 高通滤波器高通滤波器则与低通滤波器相反，可以通过高于一定频率的信号，而抑制低于这个频率的信号。
在通信领域中，高通滤波器常用于去除直流分量、滤除交流干扰等。
3. 带通滤波器和带阻滤波器带通滤波器可以通过一定范围内的频率信号，并抑制其他频率范围内的信号。

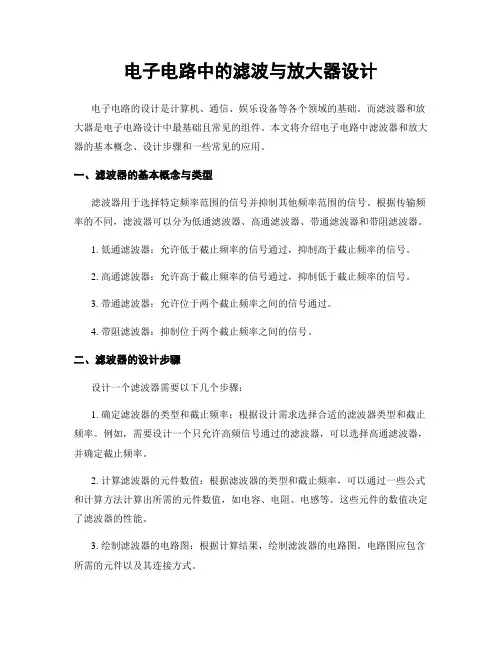

电子电路中的滤波与放大器设计
电子电路中的滤波与放大器设计电子电路的设计是计算机、通信、娱乐设备等各个领域的基础。
而滤波器和放大器是电子电路设计中最基础且常见的组件。
本文将介绍电子电路中滤波器和放大器的基本概念、设计步骤和一些常见的应用。
一、滤波器的基本概念与类型滤波器用于选择特定频率范围的信号并抑制其他频率范围的信号。
根据传输频率的不同，滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
1. 低通滤波器：允许低于截止频率的信号通过，抑制高于截止频率的信号。
2. 高通滤波器：允许高于截止频率的信号通过，抑制低于截止频率的信号。
3. 带通滤波器：允许位于两个截止频率之间的信号通过。
4. 带阻滤波器：抑制位于两个截止频率之间的信号。
二、滤波器的设计步骤设计一个滤波器需要以下几个步骤：1. 确定滤波器的类型和截止频率：根据设计需求选择合适的滤波器类型和截止频率。
例如，需要设计一个只允许高频信号通过的滤波器，可以选择高通滤波器，并确定截止频率。
2. 计算滤波器的元件数值：根据滤波器的类型和截止频率，可以通过一些公式和计算方法计算出所需的元件数值，如电容、电阻、电感等。
这些元件的数值决定了滤波器的性能。
3. 绘制滤波器的电路图：根据计算结果，绘制滤波器的电路图。
电路图应包含所需的元件以及其连接方式。
4. 选择合适的元件：根据电路图，选择合适的元件进行电路实现。
元件的质量和参数对滤波器的性能有很大的影响，所以选择合适的元件非常重要。
5. 搭建电路并测试：根据电路图进行实验搭建，并使用测试设备对其进行测试。
通过观察输出信号和输入信号的差异，评估滤波器的性能。
6. 调整和优化电路：如果电路的性能不符合设计要求，可以根据测试结果进行调整和优化。
例如，改变元件的数值、调整元件的排布方式等，直到满足设计要求。
三、放大器的基本概念与类型放大器是一种能够增强信号幅度的电路。
根据放大器的放大方式和输出信号类型的不同，放大器可以分为按输入信号类型分为分析型放大器和数字放大器；按输出信号类型分为线性放大器和非线性放大器。

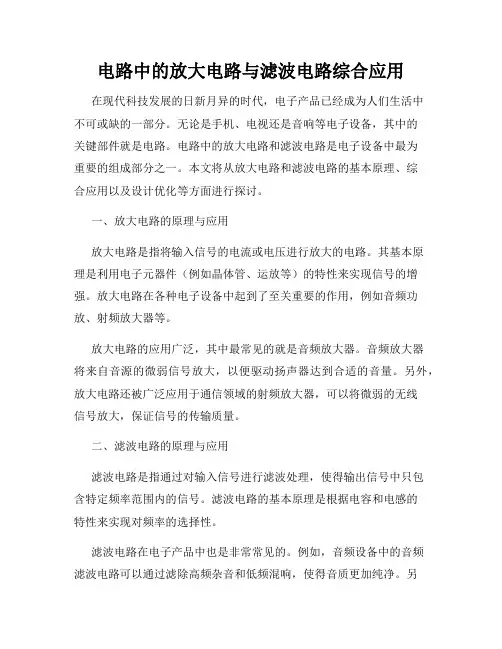

电路中的放大电路与滤波电路综合应用
电路中的放大电路与滤波电路综合应用在现代科技发展的日新月异的时代，电子产品已经成为人们生活中不可或缺的一部分。
无论是手机、电视还是音响等电子设备，其中的关键部件就是电路。
电路中的放大电路和滤波电路是电子设备中最为重要的组成部分之一。
本文将从放大电路和滤波电路的基本原理、综合应用以及设计优化等方面进行探讨。
一、放大电路的原理与应用放大电路是指将输入信号的电流或电压进行放大的电路。
其基本原理是利用电子元器件（例如晶体管、运放等）的特性来实现信号的增强。
放大电路在各种电子设备中起到了至关重要的作用，例如音频功放、射频放大器等。
放大电路的应用广泛，其中最常见的就是音频放大器。
音频放大器将来自音源的微弱信号放大，以便驱动扬声器达到合适的音量。
另外，放大电路还被广泛应用于通信领域的射频放大器，可以将微弱的无线信号放大，保证信号的传输质量。
二、滤波电路的原理与应用滤波电路是指通过对输入信号进行滤波处理，使得输出信号中只包含特定频率范围内的信号。
滤波电路的基本原理是根据电容和电感的特性来实现对频率的选择性。
滤波电路在电子产品中也是非常常见的。
例如，音频设备中的音频滤波电路可以通过滤除高频杂音和低频混响，使得音质更加纯净。
另外，无线通信中的射频滤波器可以选择特定频段的信号，减小干扰，提高接收灵敏度。
三、放大电路与滤波电路的综合应用放大电路和滤波电路在实际应用中往往需要综合应用。
例如，在音频设备中，放大电路可以将来自麦克风的微弱信号放大，而滤波电路则可以剔除掉非人声频率的杂音，提高音频质量。
另外，放大电路的输出信号往往会通过滤波电路进行信号处理。
例如，在无线通信中，射频放大器放大的信号需要通过滤波器滤除杂频，使得信号更加纯净。
同时，放大电路的输出信号也可以通过低通滤波器进行降噪处理，以提高信号质量。
四、放大电路与滤波电路的设计优化针对不同的应用场景，放大电路和滤波电路的设计需要根据具体要求进行优化。
例如，在音频设备中，需要根据要求选择适当的放大倍数和频率范围，并采用合适的放大电路和滤波电路来实现。
电子电路中的信号放大与滤波技术
电子电路中的信号放大与滤波技术引言：在现代电子设备中，信号放大和滤波是常用的技术手段。
信号放大可以增加信号的幅度，使其能够被后续的电路处理；而滤波则可以去除干扰和噪音，提高信号的质量。
本文将详细介绍信号放大与滤波技术的原理、步骤和应用。
一、信号放大技术1. 放大器的原理a. 放大器的输入和输出端口b. 放大器的放大倍数和增益c. 常见的放大器类型：运算放大器、功率放大器等2. 放大器电路的设计与实施步骤a. 确定放大器的应用场景和需求b. 选择合适的放大器类型和规格c. 进行电路设计和参数计算d. 制作电路原型并进行实验验证e. 优化和调整电路以达到期望的放大效果3. 信号放大技术的应用a. 音频放大器和功放的应用b. 传感器信号放大技术c. 无线通信中的信号放大器设计二、信号滤波技术1. 滤波器的原理a. 滤波器的种类：低通滤波器、高通滤波器、带通滤波器、带阻滤波器等b. 滤波器的频率特性和传递函数c. 滤波器的频率响应和阻带2. 滤波器电路的设计与实施步骤a. 确定滤波器的应用场景和需求b. 选择合适的滤波器类型和规格c. 进行电路设计和参数计算d. 制作电路原型并进行实验验证e. 优化和调整电路以达到期望的滤波效果3. 信号滤波技术的应用a. 音频滤波器和喇叭系统设计b. 图像处理中的滤波算法c. 无线通信中的滤波器设计三、信号放大与滤波技术的实例应用1. 实例一：音频放大器设计a. 确定应用场景：音响系统、耳机放大器等b. 选择合适的放大器类型和规格：运放、功放等c. 进行电路设计和参数计算：根据功率、输入输出阻抗等要求d. 制作电路原型并进行实验验证：调试放大效果、音质等e. 优化和调整电路以达到期望的放大效果：进一步优化音质、降低失真等2. 实例二：图像处理中的滤波算法a. 确定应用场景：图像去噪、边缘检测等b. 选择合适的滤波器类型和规格：均值滤波、中值滤波、高斯滤波等c. 进行算法设计和参数优化：根据图像特点和处理需求d. 实现算法并进行实验验证：用具体图像进行测试和分析e. 优化和调整算法以达到期望的滤波效果：增强滤波效果、降低处理时间等结论：信号放大与滤波技术在电子电路中发挥着重要作用。
电路中的信号放大与滤波
电路中的信号放大与滤波信号放大与滤波在电路中起着至关重要的作用。
本文将着重介绍信号放大与滤波的原理、应用以及相关电路设计。
一、信号放大的原理与应用信号放大是指通过电路将输入信号放大到所需幅度的过程。
它广泛应用于各种电子设备和系统中，如音频放大器、功率放大器、通信系统等。
在实际应用中，放大器的设计需要考虑增益、频率响应、输入输出阻抗等参数。
常见的信号放大器有运放放大器、分立元件放大器等。
运放放大器是一种非常常用的放大器，它具有高增益、低失真等特点。
运放放大器可通过外部元件调节放大倍数，同时还可以实现直流偏置、反馈控制等功能。
在实际应用中，信号放大器广泛应用于音频设备、测量仪器等领域。
例如，在音频放大器中，信号放大器可将低电平的音频信号放大以驱动扬声器，从而实现音频的放大和放大效果的优化。
二、滤波器的原理与应用滤波器是一种用于将特定频率范围内的信号通过、而抑制其他频率信号的电路。
滤波器在电子设备和通信系统中起着重要的作用。
滤波器可以分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。
它们通过对不同频率分量的衰减来实现信号的滤波。
低通滤波器常用于抑制高频噪声，使得低频信号能够通过。
高通滤波器则用于抑制低频信号，使得高频信号能够通过。
带通滤波器则能够选择特定频率范围内的信号通过，而带阻滤波器则是抑制特定频率范围的信号。
滤波器广泛应用于各种通信系统、音频设备、图像处理等领域。
例如，在无线通信系统中，滤波器可用于抑制多径传播引起的干扰，提高系统性能和信号质量。
三、电路设计实例为了更好地理解信号放大与滤波的原理，下面以一个实际的电路设计为例进行说明。
假设我们需要设计一个音频放大器，实现对音频信号的放大和优化。
首先，我们选择一个合适的运放放大器作为信号放大的核心部件。
在设计中，需要确定合适的反馈电阻和输入电阻，以实现所需的增益和阻抗匹配。
其次，我们需要设计一个低通滤波器，以抑制高频噪声，确保放大后的音频信号质量。
电路中的信号放大与滤波
电路中的信号放大与滤波在现代科技高速发展的时代，电子产品如同遍地开花一般无处不在。
而在电路设计中，信号放大和滤波技术是非常重要的两个方面。
本文将介绍信号放大与滤波的基本概念和原理，并探讨其在电路设计中的应用。
一、信号放大的原理与作用信号放大是指将原始信号经过放大器的作用，使其增大到适合后续处理的幅度范围。
信号放大主要基于放大器的工作原理，通过增大输入的信号电压或电流，实现信号的放大。
放大器通常由一个或多个晶体管、运算放大器等器件组成。
以运算放大器为例，它由差分放大器、级联放大器、输出级等组成。
差分放大器用于接收输入信号，级联放大器用于放大信号，并通过输出级将信号输出。
通过调整放大倍数，可以实现不同幅度的信号放大。
信号放大在电路设计中扮演着重要角色。
它可以改善信号的质量，提高信号与噪声的比率，使信号更加清晰、稳定。
在许多电子设备中，如音频放大器、电视机、无线通信设备等，信号放大都是必不可少的环节。
二、滤波的原理与作用滤波是指通过电路中的滤波器对信号进行处理，剔除或改变信号中的某些频率成分，使信号满足特定的要求。
滤波可以对信号的频率、相位、幅度等进行调节，以满足不同应用的需求。
滤波器通常由电容、电感、电阻等元件组成。
根据频率特性的不同，可以将滤波器分为无源滤波器和有源滤波器。
无源滤波器是指只包含被动元件（如电容、电感、电阻）的滤波器，通过阻抗变化来实现对信号的滤波；有源滤波器是指包含放大器等有源元件的滤波器，通过有源元件的放大作用来实现对信号的滤波。
滤波的作用非常广泛。
在音频设备中，滤波器可以剔除杂音，提高声音的纯度；在通信系统中，滤波器可以剔除干扰信号，保证通信质量；在图像处理中，滤波器可以平滑图像，去除噪点等。
三、信号放大与滤波的应用信号放大与滤波技术在实际电路设计中有着广泛应用。
以下以几个常见的应用为例进行说明。
1. 音频放大器：音频放大器是最常见的应用之一。
通过放大器将音频信号放大到合适的幅度，使声音更加清晰，更能够满足人们对音乐和语音的要求。
电路基础原理运算放大器的放大与滤波作用
电路基础原理运算放大器的放大与滤波作用电路基础原理是电子学的基础，而运算放大器作为电路中的重要组成部分，在电子技术中发挥着重要的作用。
本文将介绍运算放大器的放大和滤波作用。
运算放大器是一种电子放大器，具有高增益和低失真的特性。
它通常由一个差动输入级、一个差动放大级和一个输出级组成。
差动输入级能够提供高共模抑制比，差动放大级能够提供高增益，输出级能够提供较大的输出电流。
这样的结构使得运算放大器能够将输入信号进行放大，同时还能够消除输入中的共模干扰。
运算放大器的放大作用在很多电路中得到应用。
在信号处理中，运算放大器可以将输入信号放大到合适的幅度，以满足后续电路的需求。
例如，在音频放大器中，运算放大器可以将微弱的声音信号放大到足够大的幅度，以驱动扬声器发出声音；在测量仪器中，运算放大器可以放大微小的传感器信号，以便进行准确的测量。
此外，运算放大器还可以实现滤波功能。
滤波是将特定频率范围的信号从混合的信号中分离出来的过程。
运算放大器可以通过正确选择电容和电阻的参数来实现滤波的功能。
根据不同的滤波需求，可以设计出低通滤波器、高通滤波器、带通滤波器和带阻滤波器等不同类型的电路。
例如，当需要从输入信号中滤除高频噪声时，可以使用低通滤波器。
低通滤波器的基本原理是通过将高频信号分流到地，只传递低频信号。
通过在运算放大器的输入端串联一个电容，可以实现低通滤波的效果。
类似地，当需要滤除低频噪声时，可以使用高通滤波器。
带通滤波器则可以将指定频率范围内的信号通过，而滤除其他频率范围的信号。
带阻滤波器则是将指定频率范围内的信号屏蔽掉。
通过将运算放大器与滤波器相结合，可以实现更复杂的电路功能。
例如，可以使用运算放大器与多个滤波器级联来实现多级滤波器，以获得更加精确的滤波效果。
此外，运算放大器也可以与其他电子元件相结合，如电容、电感等，来实现更加多样化的滤波特性。
总之，电路基础原理中的运算放大器具有放大和滤波的作用。
它能够将输入信号放大到合适的幅度，并可以通过滤波器来滤除不需要的信号成分。
电路中的信号放大与滤波技术
电路中的信号放大与滤波技术信号放大与滤波技术是电路设计中非常重要的一部分，它们的应用广泛且不可或缺。
本文将介绍信号放大与滤波技术的原理、分类以及在电路设计中的应用。
一、信号放大技术信号放大是指将原始信号放大至合适的幅度，使其能够被后续电路或设备准确地检测、处理或驱动。
信号放大技术常用于传感器输出信号的处理、音频放大以及通信设备中。
1.1 放大器的基本原理放大器是用于放大电压、电流或功率的电路。
主要由三个基本组成部分构成：输入端、输出端和放大元件。
放大元件可以是晶体管、场效应管、运算放大器等。
放大器的基本工作原理是通过输入端提供的信号驱动放大元件，放大元件将输入信号进行放大，并输出到输出端。
放大器的放大倍数由其设计、电路结构以及所采用的放大元件决定。
1.2 放大器的分类根据放大器的工作模式及应用领域的不同，可以将放大器分为以下几类：(1) 小信号放大器：用于放大小幅度的输入信号，主要应用于电子仪器、通信系统等领域。
(2) 大信号放大器：用于放大大幅度的输入信号，主要应用于音频放大器、功率放大器等领域。
(3) 差分放大器：用于在电路中增加共模抑制能力，提高抗干扰性能。
(4) 运算放大器：用于数码电路、模拟电路等领域，具有高增益、高输出驱动能力等特点。
1.3 信号放大技术的应用信号放大技术在各个领域有着广泛的应用，以下是几个常见的应用实例：(1) 传感器信号放大：将传感器输出的微弱信号放大至合适的幅度，以便后续电路或设备能够准确地检测、处理。
(2) 音频放大器：将音频输入信号放大至足够的幅度，以便驱动扬声器输出音频信号。
(3) 通信设备中的放大器：如射频放大器、中频放大器等，用于增强通信信号的强度，提升通信质量。
(4) 医疗设备中的信号放大器：如心电图仪、血压仪等，用于放大生物信号以获取更准确的测量结果。
二、信号滤波技术信号滤波是指通过特定的电路或算法，去除或抑制信号中的特定频率成分，使得输出信号更加平滑或符合特定的需求。
电路中的放大器和滤波器设计
电路中的放大器和滤波器设计在电子领域中，放大器和滤波器是非常重要的电路组件。
放大器可以增加电信号的幅度，而滤波器可以对电信号进行频率选择。
本篇文章将介绍电路中放大器和滤波器的设计原理和常见类型。
一、放大器设计放大器是一种能够增加电信号幅度的电路，用于放大弱信号或改变信号的幅度。
根据放大器的工作原理和应用，可以分为多种类型，包括共射放大器、共基放大器和共集放大器。
以下分别介绍这三种常见的放大器设计。
1. 共射放大器设计共射放大器是一种常见的放大器类型。
它的工作原理是将输入信号接在基极，输出信号从集电极取出。
共射放大器可以通过适当选择电流源和电容器来实现频率响应的控制。
其电路图如下所示：在设计共射放大器时，需要确定输入和输出的阻抗匹配，以确保最大功率传输。
通常，通过选择合适的电容器和电阻，可以实现对输入和输出的匹配。
2. 共基放大器设计共基放大器是另一种常见的放大器类型。
它的工作原理是将输入信号接在发射极，输出信号从集电极取出。
共基放大器可以提供高电压增益和宽频带。
其电路图如下所示：在设计共基放大器时，需要注意选择合适的偏置电流和电容器，以实现所需的放大倍数和频率响应。
3. 共集放大器设计共集放大器是第三种常见的放大器类型，也被称为电压跟随器。
它的工作原理是将输入信号接在基极，输出信号从发射极取出。
共集放大器可以提供高输入和输出阻抗匹配。
其电路图如下所示：在设计共集放大器时，需要选择合适的电阻和电容器来实现频率响应的控制。
此外，也需要注意输入输出的阻抗匹配，以获得最大功率传输。
二、滤波器设计滤波器是一种能够选择特定频率范围内信号的电路。
电路信号处理滤波放大和采样的方法与技巧
电路信号处理滤波放大和采样的方法与技巧信号处理是电路中十分重要的一个环节，它包括信号的滤波、放大和采样等方面。
在电路设计和实际应用中，我们常常需要对信号进行处理以满足特定的要求和需求。
本文将介绍电路信号处理中常用的滤波、放大和采样的方法与技巧。
一、滤波方法与技巧1. 滤波的基本原理滤波是指通过电路将输入信号中的某些频率成分进行弱化或者去除，从而得到特定频率范围内的输出信号。
常用的滤波方法有低通滤波、高通滤波、带通滤波和带阻滤波。
2. 低通滤波低通滤波是指只允许低于某个截止频率的信号通过，而将高于截止频率的信号进行削弱或者去除。
低通滤波常用于滤除高频噪声和提取低频信号。
3. 高通滤波高通滤波是指只允许高于某个截止频率的信号通过，而将低于截止频率的信号进行削弱或去除。
高通滤波常用于滤除低频噪声和提取高频信号。
4. 带通滤波带通滤波是指只允许某个频率范围内的信号通过，而将其他频率范围内的信号进行削弱或去除。
带通滤波常用于选择性地提取特定频率范围内的信号。
5. 带阻滤波带阻滤波是指只允许某个频率范围外的信号通过，而将该频率范围内的信号进行削弱或去除。
带阻滤波常用于去除特定频率范围内的噪声信号。
6. 滤波器的设计与选型滤波器的设计与选型要考虑到所需滤波的频率范围、滤波特性、功耗、尺寸等方面因素。
根据具体需求选择适合的滤波器是进行信号处理的关键。
二、放大方法与技巧1. 放大器的选择不同的信号处理需要不同的放大器来实现。
根据信号的幅度范围、频率范围和功耗等要求选择适合的放大器是重要的技巧。
2. 放大器的级联在某些情况下，单个放大器无法满足需求，可以考虑将多个放大器级联使用。
通过多级放大器的组合，可以实现更高的放大倍数和更低的噪声。
3. 反馈放大器反馈放大器是一种重要的放大器技术，通过反馈回路将一部分输出信号再次输入到放大器的输入端，可以提高放大器的增益稳定性、线性度和频率特性。
4. 差分放大器差分放大器是一种常用的放大器配置，具有共模抑制、噪声抑制和增益稳定性好等优点。
放大与滤波
赵阳超
2015/12/5
1
放大器
2015/12/5
2
什么是放大器？
2015/12/5
3
什么是放大器？
仪表放大器
压控放大器
功能放大器 对数放大器 差动放大器….
2015/12/5
4
电压反馈放大器（VFA）
2015/12/5
5
电流反馈放大器（CFA）
2015/12/5
6
CFA&VFA
8
2015/12/5
设计一个简单的放大器
datasheet
2015/12/5
9
放大电路结构
电源
供 电
电源 去耦 输出
信号源
匹配
放大器
接 地
负载
隔直
地平面015/12/5
11
压摆率
定义：闭环放大器输出电压变化的最快速率。用 V/μs表示。 优劣范围：从2mV/μs到9000V/μs不等。
电流反馈运放与电压反馈运放的主要应用区别: 首先，它们一般具有更高的压摆率，可以达到 5000V/μs以上，这在大幅度输出，提高满功率 带宽上有明显的优势。 其次，它们不具有增益带宽积固定的限制。对于 电压反馈型运放来说，当增益提高10倍，粗略分 析其带宽应下降到1/10。但对于电流反馈型运放 ，当闭环增益变大时，其闭环带宽并不随之成比 例下降。因此，它更适合于实现单级较高增益的 放大电路。
2015/12/5 20
滤波器
2015/12/5
21
巴特沃斯（最大幅度平坦度）
该类型的滤波器具有尽可能 平坦的通带幅度响应。截止 频率的衰减设计为–3 dB。 高于截止频率的频带衰减 具有适中的斜率—— 20 dB 滚降每十倍频程每极点。巴 特沃思滤波器的脉冲响应具 有适当的过冲(overshoot) 及振铃(ring)。
电路中的放大与滤波器设计
电路中的放大与滤波器设计在电子学中，放大器和滤波器是电路设计中非常重要的组成部分。
放大器用于增强电信号的幅度，而滤波器则用于选择或排除特定频率范围内的信号。
本文将探讨电路中的放大器和滤波器的设计原理和方法。
一、放大器设计放大器是将输入信号增加至所需幅度的电路。
在电子设备中，放大器的应用广泛，例如在音频系统中用于放大声音信号，在通信系统中用于放大无线电信号等。
下面将介绍两种常见的放大器设计。
1. 电压放大器设计电压放大器用于将输入信号的电压增加至所需增益。
为了实现电压放大器的设计，需要选择合适的放大器类型以及确定适当的电阻和电容数值。
常见的放大器类型包括共射放大器、共集放大器和共基放大器。
在设计过程中，需要根据要求选择最适合的放大器类型，并计算所需的元件数值。
此外，还需考虑稳定性和频率响应等因素，以确保放大器的性能和可靠性。
2. 功率放大器设计功率放大器用于将输入信号的功率增加至所需水平。
在某些应用中，需要增强信号的功率以驱动更大负载或传输信号到更远的距离。
为了设计功率放大器，需要选择合适的放大器类型，并确保元件能够承受所需功率。
常见的功率放大器类型包括A类、B类和AB类放大器。
每种类型都有其特定的功率效率和失真特性。
根据需求选择最适合的功率放大器类型，并进行相应的参数计算和电路设计。
二、滤波器设计滤波器是电路中用于选择或排除特定频率范围内信号的设备。
在通信系统、音频系统和无线电设备中，滤波器起着非常重要的作用。
下面将介绍两种常见的滤波器设计。
1. 低通滤波器设计低通滤波器用于选择低于截止频率的信号，并阻止高于截止频率的信号通过。
在设计低通滤波器时，需要确定截止频率以及所需的滤波器类型。
常见的低通滤波器类型包括RC滤波器和LC滤波器。
根据需求选择最适合的滤波器类型，并进行相应的参数计算和电路设计。
2. 高通滤波器设计高通滤波器用于选择高于截止频率的信号，并阻止低于截止频率的信号通过。
在设计高通滤波器时，需要确定截止频率以及滤波器的类型。
电路中的放大器和滤波器
电路中的放大器和滤波器电路中的放大器和滤波器是电子设备中非常重要的组成部分。
放大器用于放大电信号，而滤波器则用于去除或选择特定频率的信号。
本文将探讨这两种电路的基本原理和应用。
放大器是电路中最常见也是最重要的元件之一。
它可以将输入信号的幅度增大，从而使得信号能够更好地被观察、分析和处理。
放大器通常由一个或多个晶体管组成，其工作原理是利用晶体管的电子放大特性。
晶体管是一种在电子器件中常用的半导体元件，通过控制其输入电流来调节输出电流，从而实现信号的放大作用。
放大器的应用非常广泛。
在音响系统中，放大器用于放大声音信号，使得音乐能够更加动听，更好地被人们欣赏。
在通信领域，放大器用于增强远距离传输的信号，确保信息的可靠传递。
在电视机和计算机显示器中，放大器用于放大视频信号，使得图像能够在屏幕上显示得更加清晰、细腻。
与放大器不同，滤波器的作用是选择特定频率的信号或去除不需要的频率。
滤波器通常由电容、电感和电阻器等元件组成。
根据设计的需求，滤波器可以实现低通滤波、高通滤波、带通滤波和带阻滤波等不同的功能。
低通滤波器允许低频信号通过，而阻止高频信号；高通滤波器则相反，只允许高频信号通过。
滤波器在电子设备中的应用非常广泛。
在音频设备中，低通滤波器通常被用于消除音频信号中的杂散噪音，使得声音更加纯净。
在无线通信中，带通滤波器被用于选择特定频率的无线信号，而去除其他频率的干扰信号，从而提高通信质量。
在电源供电系统中，滤波器则用于去除电源线上的高频噪声，保证设备工作的稳定性。
除了放大器和滤波器，电路中还有许多其他的元件和电子器件，它们相互配合，共同构成了复杂的电子系统。
电子技术的发展使得我们的生活变得更加便利和丰富多彩。
正是因为放大器和滤波器的应用，我们才能够在电视机上收看到清晰的画面，听到高品质的音乐，以及进行高速的无线通信。
综上所述，放大器和滤波器是电路中不可或缺的重要元件，它们分别用于放大电信号和过滤信号。
放大器通过晶体管的放大作用增加信号的幅度，而滤波器可以选择特定频率的信号或去除干扰信号。
放大和滤波
1.信号处理电路信号处理电路是把来自传感器的微弱电压信号经过信号处理电路变成标准的电压信号。
一般而言，传感器输出的信号不能直接转换为数字信号，因为传感器输出的是相当小的电压或电流信号。
因此，在进行A/D信号转换之前，必须通过信号处理电路对传感器输出信号进行信号处理。
信号处理电路功能主要是把信号放大、滤波和线性化，经过信号处理后，使其适合于A/D转换器的输入。
通过ADC对模拟信号进行数字化，然后把数字信号送到微型控制器或其他数字器件，进行系统的数据处理。
由于不同的传感器有不同的特性，所以要根据具体传感器的特性和要求来设计自己的信号处理电路。
针对本设计系统的传感器的特性和要求，信号处理电路只采用信号放大和滤波电路。
信号处理电路的工艺流程框图如图1.1所示。
在系统中使用的检测元件是换能器(超声波探头)，超声换能器是在超声频率范围内将外部的声信号转换为电信号的能量转换器件，其输出电压信号比较微弱。
根据输入输出电阻匹配原则，选择同相放大电路。
此外，本设计是超声波无损检测，采集信号是高频信号，在信号的测量和传输过程中，由于外界的干扰，常常会夹杂一些频率段的干扰信号，必须采用高通滤波器来滤掉低频率段的噪声干扰信号。
(t)Uo(t)Ui同相放大电路高通滤波电路图1.1信号处理电路工艺流程框图1.1信号放大处理检测外部物理信号的传感器所输出的电信号通常是很微弱的，电压仅为毫伏量级，甚至更小。
对于这些过于微弱的信号，即无法直接显示，一般也很难做进一步的处理。
这里所说的放大都是指线性放大，就是放大电路输出的信号中包含的信息与输入的信号完全相同，即不减少任何原有信息，也不增加任何新信息，只改变原来信号幅度或功率的大小。
同相放大电路的基本形式如图1.2所示。
Ui(t)Uo(t)R 21+-N∞i i +R图1.2同相放大基本电路其闭环电压增益为121R R K f += （1-1） 输入电阻i R根据放大电路输入电阻的定义有i R =i i i v （1-2） 式中i v =i u ，因i r →无穷，必有i i →0，故从放大电路的输入端口看进去的电阻为：i R =ii i v →无穷 （1-3） 同相放大电路具有高输入阻抗，但也易于受干扰和精度低的不足。
滤波电路和放大电路
滤波器是一种只传输指定频段信号，抑制其它频段信号的电路。
滤波器分为无源滤波器与有源滤波器两种：①无源滤波器:由电感L、电容C及电阻R等无源元件组成②有源滤波器:一般由集成运放与RC网络构成，它具有体积小、性能稳定等优点，同时，由于集成运放的增益和输入阻抗都很高，输出阻抗很低，故有源滤波器还兼有放大与缓冲作用。
利用有源滤波器可以突出有用频率的信号，衰减无用频率的信号，抑制干扰和噪声，以达到提高信噪比或选频的目的，因而有源滤波器被广泛应用于通信、测量及控制技术中的小信号处理。
从功能来上有源滤波器分为：低通滤波器（LPF）、高通滤波器（HPF）、带通滤波器（BPF）、带阻滤波器（BEF）、全通滤波器（APF）。
其中前四种滤波器间互有联系，LPF与HPF间互为对偶关系。
当LPF的通带截止频率高于HPF的通带截止频率时，将LPF与HPF相串联，就构成了BPF，而LPF与HPF并联，就构成BEF。
在实用电子电路中，还可能同时采用几种不同型式的滤波电路。
滤波电路的主要性能指标有通带电压放大倍数AVP、通带截止频率fP及阻尼系数Q等。
带通滤波器（BPF）（a）电路图(b)幅频特性图1 压控电压源二阶带通滤波器工作原理：这种滤波器的作用是只允许在某一个通频带范围内的信号通过，而比通频带下限频率低和比上限频率高的信号均加以衰减或抑制。
典型的带通滤波器可以从二阶低通滤波器中将其中一级改成高通而成。
如图1（a）所示。
电路性能参数通带增益中心频率通带宽度选择性此电路的优点是改变Rf和R4的比例就可改变频宽而不影响中心频率。
例．要求设计一个有源二阶带通滤波器，指标要求为：通带中心频率400Hz通带中心频率处的电压放大倍数：带宽：100Hz设计步骤：1）选用图2电路。
2）该电路的传输函数：品质因数：440/100=4.4通带的中心角频率：2*pi*440 通带中心角频率处的电压放大倍数：取，则：图2 无限增益多路负反馈有源二阶带通滤波器电路两点疑问？带宽和品质因数不懂。
电子电路中的放大与滤波技术
电子电路中的放大与滤波技术引言：- 放大与滤波技术在电子电路领域中起着重要的作用- 本文将介绍放大与滤波技术的基本概念、原理和应用一、放大技术1. 放大器的基本概念- 放大器是一种电子设备，用于放大信号的幅度- 分类：按输入电信号类型（模拟信号放大器、数字信号放大器）、按使用领域（音频放大器、射频放大器）等2. 放大器的工作原理- 放大器通过电子元件的导电、导通等特性来对输入信号进行放大- 常见的电子元件：晶体管、运放等3. 放大器的应用- 音频放大器用于音频设备中，如音响、电视等- 射频放大器用于无线通信设备中，如手机、无线电等- 其他应用领域：医疗设备、仪器仪表等二、滤波技术1. 滤波器的基本概念- 滤波器是一种电子设备，用于去除信号中的某些频率成分- 分类：按频率响应特性（低通滤波器、高通滤波器、带通滤波器、带阻滤波器）等2. 滤波器的工作原理- 滤波器通过电子元件的特性对特定频率的信号进行衰减或通过- 常见的电子元件：电容、电感等3. 滤波器的应用- 音频滤波器用于音频处理中，如均衡器、音乐播放器等- 射频滤波器用于无线通信设备中，如调频广播、无线电通信等- 其他应用领域：雷达系统、图像处理等三、放大与滤波技术的结合应用1. 放大器与滤波器的串联- 通过串联使用放大器与滤波器，可以在特定频率范围内实现信号的放大，并去除其他频率的干扰信号- 应用：音频放大器与音频滤波器结合，实现音频信号的清晰放大2. 放大器与滤波器的并联- 通过并联使用放大器与滤波器，可以在放大信号的同时实现对特定频率的滤波- 应用：射频放大器与射频滤波器结合，实现无线通信中的信号增益和频率选择四、放大与滤波技术的发展趋势1. 集成化技术的应用- 集成电路和芯片的发展使得放大器和滤波器的实现更加简洁和紧凑- 增强了设备的性能和可靠性2. 数字信号处理的兴起- 数字信号处理技术的应用使得放大与滤波更加精确和可控- 改进了信号处理的效果和准确性3. 新型材料的应用- 新型材料的研究和应用使得放大器和滤波器的性能得到提升- 如使用石墨烯材料制作的晶体管，具有更高的频率响应和更低的功耗结论：放大与滤波技术在电子电路中具有重要的地位和应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 共模输入电压为0，因此对运放的共模抑制比 要求低。 2. 由于电压负反馈的作用，输出电阻小，可认 为是0，因此带负载能力强。 3. 由于并联负反馈的作用，输入电阻小，因此 对输入电流有一定的要求。 4. 在放大倍数较大时，该电路结构不再适用 。
1.4 集成运算放大器设计
几个注意点
1.1 放大器概述
？
几个基本概念
■等效电路 ■共模电压、差模电压（常模电压） ■差模放大倍数、共模放大倍数 ■共模抑制比
信号调理电路
1.2 分立元件放大器设计
三极管放大器的设计
交、直流分析-〉确定 静态工作点 设计步骤详见课本P36
信号调理电路
1.2 分立元件放大器设计
场效应管放大器的设计
信号调理电路
1.3 集成运算放大器
运算放大器是高增益、低漂移的直流放大器。
输入级：由差放构成。可减小零点漂移和抑制干扰。
中间级：共射放大电路。用于电压放大。 输出级：互补对称电路。降低输出电阻，提高带载能力。 偏置电路：由恒流源电路构成。确定运放各级的静态工作点。
输入端
输入级
中间级
偏置 电路
输出级
1.3 集成运算放大器
实际运放具有高增益、低漂移、高输出阻抗、低输出 阻抗、可靠性高的特点，因此可以视其为理想器件。 运放的理想参数：
（1）开环电压增益 （2）输入电阻 （3）输出电阻 （4）开环带宽 （5）共模抑制比 （6）失调电压、电流 Avd=∞； Rid=∞，Ric=∞； Ro =0 ； BW= ∞ ； KCMR =∞； Vio =0、Iio=0 。
1.反相比例放大电路
uo 与uI 相位相反、大 小成一定比例，实现 了反相比例运算。如 要RF=R1,则uo与uI大小 相等，相位相反。这 种电路被称作反相器。
ui R1 RF
∞ + + N1
uo
R3
uo RF Auf uI R1
补偿电阻：R3= R1 // RF
1.4 集成运算放大器设计
集成运放的主要性能指标
⒋ 输出阻抗ro
ro =几-几十。
⒌ 输入失调电压Uis
反映了运放差动输入级的对称程度，失调电压 越大，运放的对称性越差。一般为毫伏级。高 精度可小于1mV。
⒍ 输入失调电流与输入偏置电流
由差动输入级两个晶体管β值不一致所引起的。
信号调理电路
集成运放的主要性能指标
7、输入失调电压温度飘移与失调电流温 度飘移 8、开环频带宽度fH与单位增益宽度fc
1.1 放大器概述
放大器的设计，就是根据给定的技术指标， 确定电路方案、选择电子器件、计算电路各 元件参数。 一般情况下，采用集成运放设计放大器比较 简单，且稳定性高。 但是在一些对带宽有严格要求的场合，由于 集成运放的带宽限制，很难用集成运放来设 计，此时可采用分立元件进行设计。
1.1 放大器概述
1. 放大倍数 Rf R1 。
2. fH 与GWB。 3. Vim 。
1.4 集成运算放大器设计
2.同相比例放大电路
表明输出电压与输入 电压成同相比例关系。 若 RF=0 或 R1=∞ ， 则 uo=uI ，这种电路称为 电压跟随器。
R3= R1 // RF Zi = Kzin/(1+ RF / R1)+R3 →∞
电子系统设计
福州大学信息与通信工程系
2013-8-18
第六讲 信号处理电路设计 ——放大与滤波
主要内容
信号调理电路
放大电路 滤波电路
ቤተ መጻሕፍቲ ባይዱ号变换技术 噪声及干扰抑制技术
第1部分
电子系统设计中的信号调理电路
主要内容
放大电路
放大器概述 分立元件放大器的设计 集成运算放大器 集成放大器的设计 应用举例
输出端
信号调理电路
集成运放的主要性能指标
⒈ 开环差模电压放大倍数Kd
无外加反馈回路的差模放大倍数。一般在 105 107（或60～100dB）之间。理想运放 的Kd为。
⒉ 共模抑制比CMMR
常用分贝作单位，一般100dB以上。
⒊ 输入阻抗ri
ri>1M, 有的可达100M以上。
信号调理电路
信号调理电路
1.3 集成运算放大器
理想运算放大器
理想运算放大器技术指标:
开环电压放大倍数 差模输入电阻 输出电阻 共模抑制比 Aod=∞； Rid=∞； Ro=0； KCMR=∞。
理想运放工作在线性区的特点:
理想运放的差模输入电压等于零; 理想运放的输入电流等于零。
8 7 6 5
Vo V－ V+
741或 OP07
1 2 3 4
V+
＋
－＋ ＋
3
1
V－
－
Ao
Vo
以典型的 741或 OP07为例 ：
2—反相输入端 3—同相输入端 6—输出端 7—正电源端 4—负电源端 1、5—接调零电位器 8—闲置端（NC）
1 2 3
－
8 7＋ 6 5
7 8 2 ∞ 6
741
4 5
9、转换速度
还有其他一些参数。不再一一介绍。
1.3 集成运算放大器
对放大电路的基本要求是什么？
①输入阻抗应与传感器输出阻抗相匹配； ②一定的放大倍数和稳定的增益； ③低噪声； ④低的输入失调电压和输入失调电流以及低的漂移； ⑤足够的带宽和转换速率； ⑥高共模输入范围和高共模抑制比； ⑦可调的闭环增益； ⑧线性好、精度高； ⑨成本低。
根据分析时理想运放的条件 ，得出两个重要结论： 虚短路： V V 虚开路： I i 0
信号调理电路
集成运放的分析
由于运放的开环放大倍数很大，输入电阻高，输出电 阻小，为了便于分析，常将其理想化——理想运放。
理想运放的条件 运放工作在线性区的特点
Kd
u u uo / Kd
4
信号调理电路
1.3 集成运算放大器
常用集成运放及其参数
通用型运放 LM324 uA741 精密型运放 TLC4501 低噪声运放 TLE2027 高速型集成运放 增益带宽积大 低电压低功率 TLV2341
电子竞赛中常用放大器： LF356, LF353, OP07, OP37, LM319, LM386, TL084
输出电压等于两输入端电压之差 ——实现减法运算
差动放大器
R3
ui1 R1 R2 ui2 R4
基本电路
R3 ud/2 R1 uo uic ud/2 ∞ +
-
∞
-
+
+ N1
R2 R4
uo
+ N1
共模与差模输入
RF +
信号调理电路
ui1 ui2 R1
信号调理电路
1.4 集成运算放大器选用
尽量使用通用型 正确对待各种参数 弱信号放大要求失调及噪声系数小的运算放 大器 直流放大，注意调零
信号调理电路
1.4 集成运算放大器设计
失调补偿例子
信号调理电路
1.4 集成运算放大器设计
失调补偿例子
信号调理电路
1.4 集成运算放大器设计
1.3 集成运算放大器
电子竞赛中常用放大器：
AD620——仪表运算放大器 AD603——可变增益宽带放大器 AD605——可变增益对数放大器 TLE2017——低噪声高速运放 OPA642——高速的噪声电压反馈型运放 NE5532——低噪声音频运放 INA2128——仪表放大器
失调补偿例子
信号调理电路
1.4 集成运算放大器设计
比例运算电路
作用：将信号按比例放大。 类型：同相比例放大和反相比例放大。 方法：引入深度电压并联负反馈或电压串联 负反馈。这样输出电压与运放的开环 放大倍数无关，与输入电压和反馈系 数有关。
信号调理电路
1.4 集成运算放大器设计
比例放大电路
几个概念： 反馈
也叫回授（feedback），是把输出的结果反映到输入端 的技术。有正反馈和负反馈两种。正反馈应用于正弦波 或方波的振荡，负反馈用于电路的稳定工作。
偏置
与确定直流工作点相对应。使用晶体管时的所谓偏置电 路就是指将工作点置于正常位置的电路。
现在设计和应用信号放大电路时已经很少使用单个 的或者几个晶体管组合起来的形式。
信号调理电路
1.3 集成运算放大器
理想运放工作在非线性区特点
理想运放的输出电压只有两种可能值： 等于运放的正向饱和电压+Uopp或等于其负向 饱和电压 -Uopp，其数值接近正、负电源电压。 当u+>u-时，uo=+Uopp
当u+<u-时，uo=-Uopp 理想运放的输入电流等于零。
信号调理电路
滤波电路
滤波器概述 有源滤波器设计原理 常用有源滤波器的设计
信号调理电路
1.1 放大器概述
何谓放大电路？
在测量控制系统中，用来放大传感器输出的微 弱电压、电流或电荷等电信号的电路称为 测量
放大电路，亦称仪用放大电路。 放大器的种类可以根据被放大信号的频带不 同而分类。射频以上频段的放大器很难用集 总参数电路来构成，常用传输线、空腔谐振 器等分布参数器件来设计。
差动放大器
RF
uo u u ui1 RF R1
uo
ui1
ui2
_ R1
R2
+
ui 2 u u R2 R3
+
u u
R1=R2，R3=RF
R3
