(参考答案)集美大学船舶结构力学初参数法单元测试题

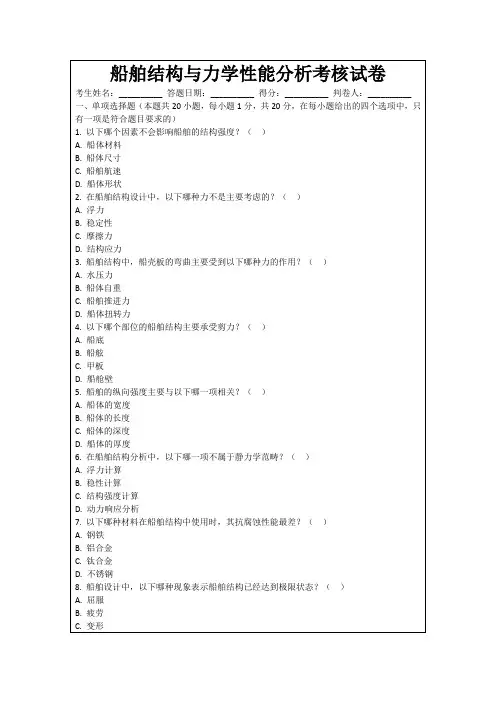

船舶结构与力学性能分析考核试卷
5.船舶的纵向强度主要与以下哪一项相关？（）
A.船体的宽度
B.船体的长度
C.船体的深度
D.船体的厚度
6.在船舶结构分析中，以下哪一项不属于静力学范畴？（）
A.浮力计算
B.稳性计算
C.结构强度计算
D.动力响应分析
7.以下哪种材料在船舶结构中使用时，其抗腐蚀性能最差？（）
A.钢铁
B.铝合金
C.钛合金
4.有限元分析可以用于模拟船舶结构在复杂载荷下的应力分布。（）
5.船舶的耐波性仅与船体的结构设计有关。（）
6.船舶的航行阻力与船舶的航速成正比。（）
7.为了提高船舶的疲劳寿命，应尽可能使用高强度材料。（）
8.波高是影响船舶在波浪中运动响应的主要因素。（）
9.船舶的结构强度在设计时只需要考虑最大载荷即可。（）
2.船舶结构疲劳分析包括疲劳载荷识别、应力分析、疲劳寿命估算和改进措施。通过优化结构设计、使用高强度低应力集中材料、增加冗余度以及采用疲劳寿命评估技术，可以显著提高船舶结构的疲劳寿命。
3.船舶在波浪中的运动响应受波高、波周期、波向和船舶本身的结构特性影响。船舶的耐波性取决于船体的线型设计、稳性、船体刚度和推进系统等。提高船舶的耐波性可以增强航行安全性，减少船员疲劳和货物损失。
4.船舶航行阻力主要由摩擦阻力、涡流阻力和兴波阻力组成。通过优化船体形状、使用减阻涂料和减少船体表面粗糙度等措施可以减少航行阻力，提高船舶的燃油效率和航行性能。
4.解释船舶航行阻力的构成，并探讨如何通过船舶设计来减少航行阻力。（）
标准答案
一、单项选择题
1. C
2. C
3. A
4. D
5. B
6. D
7. A
船舶设计与结构原理考核试卷
3. AC
4. ABCD
5. BC
6. AB
7. A
8. ABCD
9. ABC
10. ABC
11. BC
12. ABCD
13. ABC
14. ABC
15. AC
16. ABC
17. ABCD
18. ABC
19. ABC
20. ABCD
三、填空题
1.重心和浮力
2.浮力
3.尾部
4.水阻力
5.船体结构
9.船舶的_______是指船舶在航行时，船体与水面接触的部分。（）
10.船舶的_______是指船舶的总体布局和空间安排。（）
四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×）
1.船舶的排水量越大，其稳定性越好。（）
2.船舶的船壳设计成流线型可以减小水阻力。（）
A.船首结构
B.船壳板
C.防撞舱壁
D.甲板结构
15.以下哪些船型通常采用电力推进系统？（）
A.渡轮
B.散货船
C.海洋调查船
D.邮轮
16.船舶设计中，哪些因素会影响船舶的耐久性？（）
A.材料选择
B.结构设计
C.船舶使用环境
D.维护保养
17.以下哪些原因可能导致船舶沉没？（）
A.结构损坏
B.船舶超载
C.水密舱破损
A.船舶长度
B.船舶宽度
C.船舶深度
D.船舶排水量
2.以下哪种船型在设计时通常采用方形船尾？（）
A.散货船
B.油船
C.渡轮
D.游艇
3.船舶结构中，船体强度最大的部分是（）
A.甲板
B.船壳
船体结构力学试题答案
船体结构力学试题答案一、选择题1. 船体结构中，最常见的骨架类型是（）。
A. 纵向骨架B. 横向骨架C. 混合骨架D. 桁架结构答案：B2. 船体钢板的厚度选择主要取决于（）。
A. 船体尺寸B. 船只用途C. 载荷大小D. 所有上述因素答案：D3. 船体结构设计中，以下哪项不是考虑的因素？（）。
A. 船体的稳定性B. 船体的强度C. 船体的美观性D. 船体的耐腐蚀性答案：C4. 在船体结构力学中，剪力和弯矩的计算是为了确保（）。
A. 船体的刚性B. 船体的强度C. 船体的稳定性D. 船体的安全性答案：B5. 船体结构中，横梁的主要作用是（）。
A. 连接船首和船尾B. 支撑船体的横向结构C. 增加船体的纵向强度D. 减少船体的重量答案：B二、填空题1. 船体结构设计的基本目标是确保船体具有足够的________和________，以适应各种海洋环境和操作条件。
答案：强度、稳定性2. 在船体结构中，船底板的主要功能是提供________和________。
答案：刚性、防水性3. 船体结构的强度计算需要考虑船体在________、________和________状态下的应力分布。
答案：静水、波浪、风载4. 船体结构设计中，通常采用________方法来优化船体的重量和性能。
答案：有限元分析5. 船体结构的耐腐蚀性设计中，常用的方法是应用________和________技术。
答案：防腐涂层、阳极保护三、简答题1. 简述船体结构中的纵向骨架和横向骨架的作用。
答：纵向骨架是船体结构的主体，它沿船长方向布置，主要作用是承受船体的纵向弯曲和扭曲载荷，保持船体的形状和刚性。
横向骨架则沿船宽方向布置，包括横梁、隔板等，其主要作用是支撑船体的横向载荷，增强船体的横向强度和整体稳定性。
2. 阐述船体结构设计中载荷的分类及其影响。
答：船体结构设计中考虑的载荷通常分为静态载荷和动态载荷。
静态载荷包括船体自重、固定设备的重量、货物重量等，它们对船体结构产生持续的、稳定的应力。
集美大学 船舶结构力学(48学时)第一章 绪论(2014年)
8、船体扭转强度：当船舶在 斜浪上航行，整个船体将发生 扭转，船舶抵抗发生过大扭转 变形或受到破坏的能力。
9、应力集中：在船体结构不 连续的地方，发生应力汇集或 突然增大的现象，将引起构件 裂缝形成或蔓延。（参见图16及图片）
注： (1) 船舶强度（或船体强度） 是泛指研究船体结构强度的科 学，它包括外力、结构在外力 作用下的反应即内力研究和许 用应力的确定等一系列的问题。
3、工艺力学； 4、船体结构强度分析的一些特 殊力学问题。
（船舶进坞及下水强度、温度对船体结构的作 用及船舶抗冰强度）
教学目的：
1、通过本课程的学习，使学生掌 握船舶结构力学的基本理论与方 法； 2、 力求培养学生船舶结构分析 与计算等方面的能力；
3、 培养学生自学和独立思考 能力，以便在走上工作岗位后， 能通过自学不断地吸收新知识， 开拓新领域，研究新问题，探 求新的机理，充分发挥自己的 才能。
2、骨架的计算模型（连续梁、 板架、刚架）
就整个船体来说，船体的骨架 系统是一个复杂的空间杆系结构。 在实际计算时，尤其是采用经典方 法计算时，常常把杆系简化成一些 形状比较规则的简单的计算图形。
1) 杆件（杆）：细长的型钢 或组合型材如横梁、肋骨、肋 板、纵骨、纵桁等船体骨架。
2) 杆件系统（杆系）：相互 连接的船体骨架系统。船体的 杆系是一个复杂的空间系统。 简化后的典型杆系：连续梁； 板架；刚架。
3)连续梁（刚性支座上的连续 梁）：两端以一定的形式固定， 中间具有多个刚性支座，且在 横向荷重作用下的直杆。（注： 属多次静不定结构。）
以远洋干货船船体结构甲 板部分（图1-7）为例介绍连 续梁模型的建立： （参见图1-8）
甲板纵骨
当计算甲板纵骨在垂直于甲板 的载荷作用下的弯曲应力与变形时， 可将其取为图1-6 a所示的计算图 形——两端刚性固定、中间自由支 持在刚性支座上的连续梁。
集美大学船舶结构力学(48学时)第三章 力法(3)2014(2学时)
216EI v 2 3 11l
M 2 M1 5 R2 ql l 2
因此，有方程：
216 EI M 2 M1 5 v ql 2 3 11l l 2
将此式与上面两方程联立 问题则解决。
题9 求下图 M , v , R 。 1 1 1
据3.6改 （教材52页）
梁的左半段断面惯性矩 为 I 1 ，右半段断面惯性矩 为 I 2 ，可以设想在断面变 化处加上一个柔性系数 A= ∞ 的弹性支座，如图4-27b)所示， 于是就可以按弹性支座上双跨 梁的方法来计算了。
静定基
v AR
EI1
R10
R R12
EI 2
v
静力平衡方程？
R0
A
转角连续方程式？
因此，可列出中间支座断面的 转角连续方程式：
R10
R12
3
l v1 AR1 ( R10 R12 ) 12EI 2 R ql 3
题8
（教材49页例2） 图3-26a所示的具有弹 性支座的多跨梁，试求其断 面弯矩、节点挠度和作用在 弹性支座上的力。
解：1、静定基：
M1
q 1
EI , l
M2
q
E,4I ,4l
M2
3
11l 3 A 216EI
即： 原模型：
A l3 6 EI
静定基：
EI , l EI , l
变协方： 4 4 5 q(2l ) 1 R(2l ) AR 384 EI 48 EI
由此直接解得：
R
v1 AR
可以去掉 中间的弹性支 座代以支反力 R，再利用变 形连续条件列 方程式求解。
R 5ql / 8

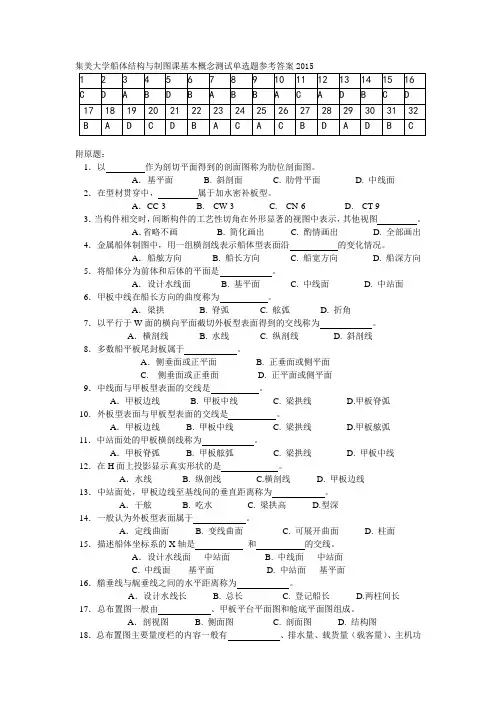

集美大学船体结构与制图课基本概念测试单选题参考答案2015
集美大学船体结构与制图课基本概念测试单选题参考答案2015附原题：1．以作为剖切平面得到的剖面图称为肋位剖面图。
A．基平面 B. 斜剖面 C. 肋骨平面 D. 中线面2．在型材贯穿中，属于加水密补板型。
A．CC-3 B. CW-3 C. CN-6 D. CT-93．当构件相交时，间断构件的工艺性切角在外形显著的视图中表示，其他视图。
A．省略不画 B. 简化画出 C. 酌情画出 D. 全部画出4．金属船体制图中，用一组横剖线表示船体型表面沿的变化情况。
A．船舷方向 B. 船长方向 C. 船宽方向 D. 船深方向5．将船体分为前体和后体的平面是。
A．设计水线面 B. 基平面 C. 中线面 D. 中站面6．甲板中线在船长方向的曲度称为。
A．梁拱 B. 脊弧 C. 舷弧 D. 折角7．以平行于W面的横向平面截切外板型表面得到的交线称为。
A．横剖线 B. 水线 C. 纵剖线 D. 斜剖线8．多数船平板尾封板属于。
A．侧垂面或正平面 B. 正垂面或侧平面C. 侧垂面或正垂面D. 正平面或侧平面9．中线面与甲板型表面的交线是。
A．甲板边线 B. 甲板中线 C. 梁拱线 D.甲板脊弧10．外板型表面与甲板型表面的交线是。
A．甲板边线 B. 甲板中线 C. 梁拱线 D.甲板舷弧11．中站面处的甲板横剖线称为。
A．甲板脊弧 B. 甲板舷弧 C. 梁拱线 D. 甲板中线12．在H面上投影显示真实形状的是。
A．水线 B. 纵剖线 C.横剖线 D. 甲板边线13．中站面处，甲板边线至基线间的垂直距离称为。
A．干舷 B. 吃水 C. 梁拱高 D.型深14．一般认为外板型表面属于。
A．定线曲面 B. 变线曲面 C. 可展开曲面 D. 柱面15．描述船体坐标系的X轴是和的交线。
A．设计水线面中站面 B. 中线面中站面C. 中线面基平面D. 中站面基平面16．艏垂线与艉垂线之间的水平距离称为。
A．设计水线长 B. 总长 C. 登记船长 D.两柱间长17．总布置图一般由、甲板平台平面图和舱底平面图组成。
船舶结构力学习题集答案[1]
![船舶结构力学习题集答案[1]](https://img.taocdn.com/s3/m/f9413970aaea998fcc220eea.png)
目录第1章绪论 (2)第2章单跨梁的弯曲理论 (2)第３章杆件的扭转理论 (15)第４章力法 (17)第5章位移法 (28)第6章能量法 (41)第7章矩阵法 (56)第9章矩形板的弯曲理论 (69)第10章杆和板的稳定性 (75)第1章绪论１．１题１）承受总纵弯曲构件：连续上甲板，船底板，甲板及船底纵骨，连续纵桁，龙骨等远离中和轴的纵向连续构件（舷侧列板等）２）承受横弯曲构件：甲板强横梁，船底肋板，肋骨３）承受局部弯曲构件：甲板板，平台甲板，船底板，纵骨等４）承受局部弯曲和总纵弯曲构件：甲板，船底板，纵骨，递纵桁，龙骨等１．２题甲板板：纵横力（总纵弯曲应力沿纵向，横向货物或上浪水压力，横向作用）舷侧外板：横向水压力等骨架限制力沿中面内底板：主要承受横向力货物重量，骨架限制力沿中面为纵向力舱壁板：主要为横向力如水，货压力也有中面力第2章单跨梁的弯曲理论２.1题设坐标原点在左跨时与在跨中时的挠曲线分别为v(x)与v(1x)１）图2.1o333 2334243()()()424 ()26666l l ll l lp x p x p x M x N xv xEI EI EI EI EI---=++++o原点在跨中：3230111104()4()266llp xM x N xv x vEI EI EI-=+++o，'11'11()0()022(0)0(0)2l lv vpv N⎧==⎪⎨⎪==⎩２）3323()3 2.2()266llp xN xMxv x xEI EI EIθ-=+++o o图３）333002()2 2.3()666xx x llp xN x qx dxv x xEI EI EIθ-=++-⎰o o图２.２题a)33111311131(3)(2)616444641624 pp ppl plv v vEI EI⎡⎤⎡⎤=+=⨯⨯-+⨯-⨯⎢⎥⎢⎥⎣⎦⎣⎦=3512plEI333321911()61929641624pl pl pl V EI EI EI⎡⎤⎛⎫=-++=⎪⎢⎥⎝⎭⎣⎦b)2'292 (0)(1)3366Ml Ml PlvEI EI EI-=+++=2220.157316206327Pl Pl PlEIEI EI-+=⨯2291()(1)3366Ml Ml PllEI EI EIθ-=+-+=2220.1410716206327Pl Pl PlEIEI EI---=⨯()()()2222133311121333363l lp llv m mEIl EI⎛⎫⎛⎫⎪ ⎪⎛⎫⎝⎭⎝⎭⎡⎤=----+⎪⎣⎦⎝⎭=2372430plEIc) ()44475321927682304qlql qllvEI EI EI=-=()23233 '11116(0)962416683612l q lql pl ql ql v EI EI EI EI EI⎡⎤=--=--=⎢⎥⎣⎦d)2.1o图、2.2o图和2.3o图的弯矩图与剪力图如图2.1、图2.2和图2.3图2.1图2.2图2.32.3题1）()32212120624452313120Ml ql l l Mlq q EI EI EI EI q l M θ⎡⎤=---+=⎢⎥⎣⎦∴=Q 右2）32101732418026q l Ml l l Ml lq EI EI EIEI θ⎡⎤=-++-⎢⎥⎣⎦=3311117131824360612080q l q l EI EI⎛⎫-++-=-⎪⨯⎝⎭ 2.4 题2.5o图 3000()6N x v x v x EIθ=++Q ，()00v A p N =-300()6x v x Ap x A N EI θ⎛⎫∴=++- ⎪⎝⎭如图2.4， ()()0v l v l '==由得300200200060263l Ap l A N EI l N EI pl Ap l EI pN θθθ⎫⎛⎫++-=⎪⎪⎪⎝⎭⎬⎪+=⎪⎭⎧-==-⎪⎨⎪=⎩解出 3333()1922pl x x v x EI l l ⎛⎫∴=-+ ⎪⎝⎭图2.42.6o图()()()()()()()2300122300012120001221223121212260,42026622M x N x v x x EI EIv l v l M l N l EI EI M l l l EI EIEI M l N l N l EI EI x x v x x l l θθθθθθθθθθθθθθ=++'==⎫⎧=--++=⎪⎪⎪⎪⎬⎨⎪⎪=+++=⎪⎪⎩⎭++∴=++由得解得 2.5题2.5o图：（剪力弯矩图如２．５）()132023330222002332396522161848144069186pl Mp pR p ll p pl v AR EI EI v l Mlpl pl pl v EI EI EI EI v Ml pl pl pl v l EI EI EI EIθ-∴==-===⋅=⎛⎫=-=-=⎪⎝⎭-'==--=-=-()16A pa b b M A l K l ⎡⎤=++⎢⎥⎣⎦， 图2.5 111,0,6632A l a l b A K ====+=将代入得：()16312pl pl M ==2.7o图：（剪力弯矩图如２．６）341113422244440.052405021005112384240100572933844009600l ql ql v A R EI EI l ql ql v A R EI EIl qlql v EI EI ql ql EI EI==⋅===⋅=⎛⎫⎛⎫=++ ⎪ ⎪⎝⎭⎝⎭⎛⎫=+=⎪⎝⎭ 图２．６()()3331233312111202424401007511117242440100300v v ql ql ql EI l EI EIv v ql ql qll EI l EI EIθθ-⎛⎫=-=-+=⎪⎝⎭--⎛⎫=--=--+=⎪⎝⎭2.8o图（剪力弯矩图如２．７）()2221401112124,,0,11,82411118243212121248243,82864AA Qa b M A K l Q qa a l b A K ql ql M ql qlql R ql v AR EIα⎡⎤⎛⎫=⋅++⎢⎥⎪⎝⎭⎢⎥⎣⎦======++==⨯⨯⨯+==-===由,代入得图２．７442433032355238412816384111(0)246246448192()6488l qlql Ml ql v EI EI EI EI v ql Ml ql EI l EI EI ql EIl ql ql l M EI EI θθα⎛⎫∴=+-=⎪⎝⎭⎛⎫=--=-- ⎪⎝⎭=-=-=-⋅=2.6题. []1max 2max 2113212132142.()()62()()62()()242(0)sN EIv s sss s N dv dx dx dx GGA N EI v dx v C GA GA EI ax bx v v v f x cx d f x ax b C GA EI EIax bx f x f x c a x d GA GA qx qx f x f x EI EIv v τγ'''====-''=−−−→-+⎡⎤''∴=+=++++-+++⎢⎥⎣⎦⎛⎫''=-+++-+ ⎪⎝⎭''==''=⎰式中由于11142323432342(0)00()()00242602,224()241222425()23848s s s ssd b v l v l ql EI ql al EI c a l EI GA EIGA qlal EIql ql c EI EIqx qlx qx qx qlv x x EI EI GA EI GA l ql ql v EI GA ===''==⎧⎛⎫-++-=⎪⎪⎪⎝⎭⎨⎪+=⎪⎩=⎛⎫∴=--++⎪⎝⎭∴=+可得出由得方程组：解出：a=2.7.题先推广到两端有位移,,,i i j j θθ∆∆情形：212,i j s EI GA l β⎛⎫∆=∆-∆=⎪⎝⎭令 321011322162(0)(0)()62()2sii i i j i i j s jjEIax bx v cx d ax GA v d v v c al bl EIv l l al GA al v l bl θθθθθ=+++-=∆∴==∆⎫⎪⎬'=∴=⎪⎭⎫=∆∴+++∆-=∆⎪⎪⎬⎪'=∴+=⎪⎭Q 而由由由()()()2213121i j j i i j a l l b l l l θθθβθθθθβ⎧∆⎡⎤=+-⎪⎣⎦+⎪⎨-⎪∆=-+-⎪+⎩解出 ()()()()()()()()()()()()1121(0)(0)62416642162(0)(0)1()(0)()()4261j i i j i j i j j i j i EI M EIv EIb l l EI l l l EI N EIv EIa l l N l N EI M l EIv l EI b al l l βθβθββθβθβθθββθβθβ∆⎡⎤''∴===+--+⎢⎥+⎣⎦⎡⎤=-∆-∆+++-+⎢⎥+⎣⎦⎧⎡⎤''===+-∆-∆⎪⎢⎥+⎣⎦⎪⎪=⎨⎪∆⎡⎤⎪''==+=++--⎢⎥+⎪⎣⎦⎩令上述结0i j ∆=∆=∆果中，即同书中特例2.8题 已知：20375225, 1.8,751050kgl cm t cm s cm cm σ=⨯====1025100.7576.875kgq hs cm γ==⨯⨯=面积2cm 距参考轴cm面积距3cm惯性矩4cm自惯性矩4cm外板1.845⨯ 81 0 0 0 (21.87)略 球扁钢O N 24a38.75 9430.2 2232 ∑119.8 15.6 604.5 9430.22253.9ABC=11662224604.55.04116628610119.8BBe cm I C cm AA===-=-=275 1.838.75174min ,4555A cm l lI be s cm=⨯+=⎧⎫===⎨⎬⎩⎭计算外力时面积计算时，带板形心至球心表面1240.9 5.0419.862t y h e cm =+-=+-=形心至最外板纤维321186105.94433.5219.86t I y e cm w cm y =+=∴===()32206186101449.45.9422510501740.3662221086100.988,()0.980Iw cm y A l u EI x u u σϕ===⨯===⨯⨯== ()()()222212012020176.8752250.988320424.1212176.8752250.980158915)242415891510501416433.53204241050127114503204241050378433.5ql M x u kg cm ql M u kgcm M kg cm w M kg cm w M kg w ϕσσσσσσ==⨯⨯==-=-⨯⨯⨯=-=+=+==+=+==+=+=中中球头中板固端球头端（2max 21416kg cm cm σ⎫⎪⎪⎪⎪∴=⎬⎪⎪⎪⎪⎭若不计轴向力影响，则令u=0重复上述计算：222max 0176.875225241050142424433.5142414160.56%1424ql kg w cm σσσ⨯==+=+=⨯-=球头中相对误差：结论：轴向力对弯曲应力的影响可忽略不及计。
船舶结构力学课后答案
6章 能量法6.1题1）方法一 虚位移法考虑b),c)所示单位载荷平衡系统， 分别给予a)示的虚变形 ：()M x dx d EIδθ= 外力虚功为 i j 11W θδθ⨯⎧⎫=⎨⎬⨯⎩⎭虚应变能为l001V=M()M ()d EI x x x δ⎰()()()()00011=1li i i li i i R x M R x d xEI R x M R x dx EI⎧++⎪⎪⎨⎪+⎪⎩⎰⎰j i ij j i j i M M 1M M ..........b)EI 363EI 2=M M 1M M ...........c)EI 363EI 2l l l l ⎧⎛⎫⎛⎫-=-⎪ ⎪ ⎪⎝⎭⎪⎝⎭⎨⎛⎫⎛⎫⎪-=- ⎪ ⎪⎪⎝⎭⎝⎭⎩ 由虚功原理：W V δδ= 得：i i j j 11M 2M 13EI 12l θθ⎡⎤-⎢⎥⎧⎫⎧⎫=⎢⎥⎨⎬⎨⎬⎢⎥⎩⎭⎩⎭-⎢⎥⎣⎦2）方法二 虚力法（单位虚力法） 梁弯曲应力：{}()M x y σ＝I{}()M x y σε＝＝EEI()()ij iM M x M x M l+=-()1(10)x M x lδ=-+给i M 以虚变化1i M ∂= 虚应力为 {}()M x y δδσ＝I虚余功：1W δθ*⨯i ＝虚余能：*V δΩ⎰＝（真实应变）⨯（虚应力）d Ω()()M x M x y ydxdydz EI δ=⎰⎰⎰I()()2201lA M x M x dx y dA EI δ=⎰⎰()()01/1/li i j M M M x l x l dx EI ⎡⎤=-+-⎣⎦⎰ ∴ 132i ij l Q M M EI ⎛⎫=- ⎪⎝⎭同理：给j M 以虚变化1j M δ=，()0i M δ=可得（将i 换为j ）32i j j M l M EI θ⎛⎫=-+ ⎪⎝⎭3）方法三 矩阵法（柔度法）设{}{}i i j j M ,p M θθ⎧⎫⎧⎫∆==⎨⎬⎨⎬⎩⎭⎩⎭，虚{}{}[]{},i j M p M δδσεδ⎧⎫==⎨⎬⎩⎭力p{}()()[]{}/1i i i j j M M x y y x x y M M M x l c p M I I I l l σσ⎧⎫⎡⎤⎡⎤===-+=--=⎨⎬⎢⎥⎣⎦⎣⎦⎩⎭式中[]1,y x x c I l l ⎡⎤⎛⎫⎛⎫=-- ⎪ ⎪⎢⎥⎝⎭⎝⎭⎣⎦（不妨称为物理矩阵以便与刚度法中几何矩阵[]B 对应）虚应力{}[]{}[]i j M c p c M δδσδδ⎧⎫==⎨⎬⎩⎭实应变{}[]{}[][]{}11D D C p εσ--==虚余功 {}{}{}{}()*TTi i j j W p p M M δδδθδθδ=∆=∆=+虚余能 {}{}{}{}*T TV d d δεδσεσεΩΩ=Ω=Ω⎰⎰{}[][][]{}{}[][][]{}11T T T T p C D C P d p C D C d p δδ--ΩΩ⎡⎤=Ω=Ω⎢⎥⎣⎦⎰⎰ 于虚力原理：**W V δδ=考虑到虚力{}p δ的任意性。
《结构力学》各章节自测题及答案word版
结构力学各章自测题及答案结构力学自测题（第一单元）几何组成分析姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、图中链杆1 和2 的交点O可视为虚铰。
()O2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。
()3、在图示体系中，去掉1 —5 ，3 —5 ，4 —5 ，2 —5 ，四根链杆后，得简支梁12 ，故该体系为具有四个多余约束的几何不变体系。
()123454、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
()5、图示体系为几何可变体系。
()6、图示体系是几何不变体系。
()7、图示体系是几何不变体系。
()二、选择题（将选中答案的字母填入括弧内）1、图示体系虽有3 个多余约束，但为保证其几何不变，哪两根链杆是不能同时去掉的。
A. a 和e ;B. a 和b ;C. a 和c ;D. c 和e 。
()e bdc a2、欲使图示体系成为无多余约束的几何不变体系，则需在A 端加入：A．固定铰支座；B．固定支座；C．滑动铰支座；D．定向支座。
()A3、图示体系的几何组成为：A．几何不变，无多余约束；B．几何不变，有多余约束；C．瞬变体系；D．常变体系。
()4、（题同上）()5、（题同上）()6、（题同上）()三、填充题（将答案写在空格内）1、图示体系是____________________________________ 体系。
2．图示体系是____________________________________ 体系。
3．图示体系是____________________________________ 体系。
四、分析图示平面体系的几何组成。
1．2．( 图中未编号的点为交叉点。
)A B CDFE3．( 图中未画圈的点为交叉点。
)五．试分析图示体系的几何组成。
结构力学自测题（第二单元）静定梁、刚架内力计算姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆内力分布就可完全确定。
船舶结构力学复习题
船舶结构力学复习习题第一章绪论思考题：1.什么叫做船体总纵弯曲？船体的总纵强度与局部强度有什么区别与联系？2.一个完整的船体结构计算图形应包含哪些具体内容？为什么对同一船体结构其计算图形不是固定的、一成不变的3.船舶在航行时为什么会发生扭转现象？船体结构中还有哪些构件在受载后会发生扭转。
4.连续梁、桁架、刚架、板架的区别与联系。
第二章单跨梁的弯曲理论主要内容及解题要点1．本章叙述等断面单跨粱(包括普通梁、复杂弯曲梁及弹性基础梁）的弯曲理论，要求在己知梁的尺度、材料、荷重及边界条件下能够求出梁的弯曲要好-—梁的挠度、转角、弯矩及剪力，从而可计算出梁的应力与变形。
求解单跨梁弯曲的基本方法是弯曲微分方程式的积分法，即初参数法,实用方法是利用己知的梁的弯曲要素表和叠加法。
2．应用初参数法求解梁的弯曲问题时，可利用已导出的梁在一般荷重作用下的任意边界条件下的挠曲线方程式，再利用梁端的边界条件求出方程式中的未知常数(初参数),因此正确写出梁的边界条件是重要的。
解题时应注意梁的坐标、荷重的位置与方向，还要能正确写出分布荷重的表达式。
对于静定梁或具有对称性的梁,可利用静力平衡方程或对称条件求出某些未知初参数，常可使求解得到简化。
3．在应用梁的弯曲要素表解题时,应注意以下几点：(1）充分了解弯曲要索表的种类、应用范围、坐标及符号法则.(2)不同荷重作用下的弯曲要素可由各个荷重作用下的弯曲要素叠加得到.【但对于复杂弯曲的梁，只有在轴向力不变时才用叠加法,对于弹性基础梁，只有在弹性基础刚度为常数时才可用叠加法。
】(3)在画梁的弯矩图与剪力图时，尽可能将梁化为购端自由支持的情形来做。
叠加弯短图，注意图形及符号,并尽量使得最终的弯矩图与剪力图祷矩、醒目。
(4) 因要求出梁的应力，还必须掌握梁的正应力与剪应力的计算。
思考题:1．粱弯曲微分方程式是根据什么基本假定导出的，有什么物理意义，适用范围怎样.2．单跨梁初参数法中的四个参数指什么参数？它们与坐标系统的选择有没有关系？3．为什么当单跨梁两端为自由支持与单跨梁两路为弹性支座支持时，在同样外荷重作用下两梁断面的弯矩和剪力都相等；而当梁两端是刚性因定与梁两端为弹性固定时,在同样外荷重作用下两梁断面的弯矩和剪力都不同?4．梁的边界条件与梁本身的计算长度、剖面几何要素、跨间荷重有没有关系?为什么？5.叠加法的适用条件.5．当梁的边界点上作用有集中外力P或集中外弯矩M时,一种处理是把该外力放在梁端,写进边界条件中去。
历年船舶结构力学参考答案及解答
qmn
mx ny sin dxdy a a 16q0 当 m,n=1,3,5„„时 qmn mn 2 4 a2
0
a
b
0
q sin
当 m,n=2,4,6„„时 qm n 0
mx ny sin sin 16q0 Et 3 a a 故 w( x, y ) 2 ， D D m1,3,5 n1,3,5 mn[( m ) 2 ( n ) 2 ]2 12(1 2 ) a a
a(sin
2x 2x ) ，满足：v(0)=0,v’(0)=0,v(l)≠0， v’(l)=0 l l
4 l l 1 1 4 4 2 2 16 2 2x 2 sin dx a EI 3 变形能： V EI v dx EI a 0 0 2 2 l4 l l 2 1 l 2 2 3 T v dx a T 2 0 l 4 2
2 EI 6 EI 4 EI l 1 l 2 l 2 v2 0(1处弯矩和为0) m 2 EI 4 EI 6 EI v 4 EI 2 EI 6 EI v （ 0 2处弯矩平衡） 1 2 2 2 3 2 l l l2 l l l2 2 EI 4 EI 6 EI 2 3 2 v2 （ 0 3处弯矩和为0） l l l 6 EI 4 EI 0 4处弯矩和为0） l 4 l 2 v2 （ P 6 EI 6 EI 12 EI v 6 EI 6 EI 12 EI v 2( 6 EI 12 EI v ) （ 0 2处剪力和为0） 1 2 2 2 3 2 4 2 l2 l2 l3 l2 l2 l3 l2 l3
N max I
船舶结构力学习题答案
船舶结构力学习题答案【篇一：船舶结构力学各章思考题】>（摘自习题）（一）绪论1 什么叫做船体总纵弯曲？船体的总纵强度与局部强度有什么区别与联系？2.船体结构中有哪些受压构件？为什么说船在总弯曲时船体受压的构件（主要是中垂状态时的上层甲板）因受压过度而丧生稳定性后，会大大减低船体抵抗总弯曲的能力？3.何谓骨架的带板？带板的宽度（或面积）与什么因素有关，如何确定？试分析带板宽度对骨架断面几何要素的影响。
4.什么叫做船体结构的计算图形，它是用什么原则来确定的?它与真实结构有什么差别？5.一个完整的船体结构计算图形应包含哪些具体内容？为什么对同一船体结构构件，计算图形不是固定的、一成不变的？（二）单跨梁的弯曲理论1 梁弯曲微分方程式是根据什么基本假定导出的，有什么物理意义，适用范围怎样？2 单跨梁初参数法中的四个参数指什么参数？它们与坐标系统的选择有没有关系？3 为什么当单跨梁两端为自由支持与单跨梁两端为弹性支座支持时，在同样外荷重作用下梁梁断面的弯矩和剪力都相等；而当梁两端是刚性固定与梁两端为弹性固定时，在同样外荷重作用下两梁断面的弯矩和剪力都不同？4 梁的边界条件与梁本身的计算长度、剖面几何要素、跨间荷重有没有关系？为什么？ 5 当梁的边界点上作用有集中外力p或几种外弯矩m时，一种处理是把该项外力放在梁端，写进边界条件中去。
另一种处理时把该项外力放在梁上，不写进边界条件。
在求解梁的弯曲要素时，两种处理方法的具体过程有哪些不同？最后结果有没有差别？6 梁的弹性支座与弹性固定端各有什么特点？它们与梁本身所受的外荷重（包括大小、方向及分布范围）有没有关系？为什么梁在横弯曲时，横荷重引起的弯曲要素可以用叠加法求出？（三）力法1 什么叫力法？如何建立力法方程式？2 什么是力法的基本结构和基本未知量？基本结构与原结构有什么异同？力法正则方程式的物理意义是什么？3 当连续梁两端为弹性固定时，如何按变形连续条件建立该处的方程？4 力法可否用来计算不可动节点的复杂钢架？如可以，应如何做？5 用力法计算某些支座有限位移的连续梁或平面刚架时应注意什么问题？6 刚架与板架的受力特征和变形特征有何区别？7 何谓梁的固定系数？它与梁端弹性固定端的柔性系数有何不同？（四）位移法1 试举例说明位移法的基本原理。
船舶结构力学习题及答案
船舶结构力学习题及答案船舶结构力学习题及答案船舶结构力学是船舶工程中的重要学科，它研究船舶结构在不同载荷作用下的力学特性。
在船舶设计和维修中，船舶结构力学的知识是必不可少的。
下面将介绍几个船舶结构力学的学习题及答案，帮助读者更好地理解和掌握这一学科。
1. 问题：什么是船舶结构的静力学特性？答案：船舶结构的静力学特性是指结构在静力平衡状态下的性能，包括刚度、强度和稳定性等。
刚度是指结构对外力的抵抗能力，强度是指结构承受外力时不发生破坏的能力，稳定性是指结构在受到外力作用时不发生失稳的能力。
2. 问题：船舶结构的刚度和强度有何区别？答案：船舶结构的刚度和强度是两个不同的概念。
刚度是指结构在受到外力作用时变形的抵抗能力，通常用刚度系数来表示。
强度是指结构在受到外力作用时不发生破坏的能力，通常用强度参数来表示。
刚度和强度是船舶结构力学中两个重要的性能指标，设计和维修船舶结构时需要考虑它们的平衡。
3. 问题：什么是船舶结构的疲劳强度？答案：船舶结构的疲劳强度是指结构在长期循环载荷作用下不发生破坏的能力。
船舶在航行中会受到多种载荷的作用，如波浪载荷、船舶自重和货物重量等。
这些载荷的反复作用会导致结构的疲劳破坏，因此需要对船舶结构进行疲劳强度分析和设计。
4. 问题：船舶结构的稳定性有哪些因素影响？答案：船舶结构的稳定性受到多种因素的影响。
其中最重要的因素是船舶的重心和浮心位置。
当船舶的重心和浮心位置不在同一垂直线上时，会产生偏倾力矩，导致船舶发生倾覆。
此外，船舶的形状、船体的稳定性曲线和外部环境等因素也会对船舶结构的稳定性产生影响。
5. 问题：如何计算船舶结构的荷载？答案：计算船舶结构的荷载需要考虑多个因素，包括船舶自重、货物重量、燃油重量、波浪载荷等。
其中，船舶自重可以通过船舶的设计参数和结构重量来计算；货物重量可以通过货物的数量和单位重量来计算；燃油重量可以通过燃油的密度和船舶的燃油消耗量来计算；波浪载荷可以通过波浪的特性和船舶的运行状态来计算。
集美大学 船舶结构力学(48学时)第二章 单跨梁(2)2014年 4学时
§2.2梁的支座及边界条件
基本概念： 1）梁端边界条件： 梁端弯曲要素的特 定值或弯曲要素之间的 特定关系式。
2）梁端支座情况与梁端边 界条件的关系： 梁端的边界条件取决 于梁端的支座情况，不同 的支座对梁有不同的约束， 从而就有不同的边界条件。
3）研究梁端边界条件的意 义： 确定初参数， 即确定挠曲线方程。
一、各种支座及相应的边界 条件 本节先介绍通常的刚性 支座和刚性固定及铰支端和 刚固端的边界条件，再介绍 弹性支座和弹性固定及弹支 端和弹固端的边界条件。
1、刚性支持端（参见图2-7） 简称刚支端又称铰支端或简 支端：
（它的弯曲要素的特定值？）
铰支(端) 简支(端)
固定铰支座 活动铰支座
简化表达
（梁左端用负号）
图2-11
6、弹性固定 1）定义： 该种固定（端）在受 弯矩作用后将产生一个正 比于弯矩的转角。
M
M k
左
（2-14）
P
M
k
右
记忆该式有利于使用叠加 法、力法、 位移法处理弹性固定端的 情况。
k
M
P
2）弹性固定的“柔性系数” /： M
7、弹性固定端（弹固端）的边 界条件： 由于对梁来说，支反力矩 M就是梁端的弯矩，因此就可 以把梁端转角与弯矩之间的关 系找到。 v0
0
x
y
M0x N0 x qx v v0 0 x 2 EI 6 EI 24EI m P 2 3 a ( x a) b ( x b) 2 EI 6 EI
2
3
4
解： （1）代入左端边界条件的挠曲 线方程式： 3 2 M0x N0 x v 2 EI 6 EI
《船舶结构力学习题集答案》
第 5 章 位移法 ................................................................................ 28 第 6 章 能量法 ................................................................................ 41 第 7 章 矩阵法 ................................................................................ 56 第 9 章 矩形板的弯曲理论 ............................................................. 69 第 10 章 杆和板的稳定性 ............................................................... 75
2 0.1Pl 2 5Pl 2 73Pl 1620 EI 6 EI 3 27 EI
=
(l )
Ml Ml 2 Pl 2 9 (1 1 ) 3 3EI 6 EI 6 EI
2 0.1Pl 2 4 Pl 2 = 107 Pl 1620 EI 6 EI 3 27 EI
2.5 题 （剪力弯矩图如２．５） 图2.5 ：
R1
pl M p p 2p 3 3 l 3 2 l 2p v0 AR pl 3 9 EI 6 EI Ml 2 pl 3 pl 3 5 pl 3 l v v 0 2 2 16 EI 18EI 48EI 144 EI v 0 0
v( x) pl 3 3x x3 1 9 EI 2l 2l 3
船舶结构力学课后答案
船舶结构力学课后答案【篇一：结构力学答案部分】t>２.1题设坐标原点在左跨时与在跨中时的挠曲线分别为v(x)与v(x1)１）图2.1? v(x)?m0x2ei2?n?x36ei2?l43p(x?l)?6eil23p(x?l)?6ei3lp(x?3l)6ei3原点在跨中：v1(x1)?v0?m0x12ei?n?x16ei3?l43?v(l)?0v(l)?0p(x?l)12?12，? p6ei?v1(0)?0n1(0)?２）图2.2?v(x)??0x?mx22ei?n?x36eix0?l3p(x?l)6ei3p(x?l)6ei３）图2.3?v(xx)??0xx?n?x36ei??qxdx6ei3?l2２.２题a) v1?vpppl?1131?pl?1131??vp?(3???)??(?2?)? ?6ei?41626ei?164444???? pl333=331?13?pl3?9pl???()??? ?ei96ei1624??? v2??16ei?4?b) v(0)??ml3ei?ml6ei?2pl296ei2(1?2)2=?0.1pl6ei2?5pl3?27ei2pl2?73plei?(l)??ml3ei?ml6ei2?6ei2(1?)30.1pl6ei?4pl3?27ei22??107pl2ei?l??2l?2p???l??3??3???3 vl3eil6ei ??1????1????m2?3?m1??3??????=37pl22430ei445qlc) vl ???2192ei768ei2304ei??ql47qlv(0)??ql324ei??pl216ei??ql26ei?l?ql11?ql3?1????ei8ei?3612??3d)2.1图、2.2图和2.3图的弯矩图与剪力图如图2.1、图2.2和图2.3图2.1图2.2图2.32.3题1）??右??m?ml6ei13q1l?2ql324ei?ml?l?q?q??0?21???45ei?2?3ei2l22）?0??ml3ei3?q1l324ei?ml?l?lq?1??180ei?2?6ei7l2ql?1q1l1713?=1?? ??????ei?18243606?120?80ei2.4 题图2.5 ?v(x)?v0??0x??n0x36ei，v0?a?p?n0??x3??v(x)?ap??0x???a?n0 ?6ei?如图2.4，由v?l??v??l??0得 ??l3?ap??0l???a?n0?0???6ei??2l??0?n0?0?2ei?2?pl?ap????0?l6ei??n?p3?0解出33pl?3xx?3?v(x)??1?9ei?2l2l?? 图2.4 ?图2.6?v?x???1x?由v?l??0,mx2?n0x6ei3v??l???2?n0l3得4ei2ei?m?????201? ?ll??n?6ei?????0122?l?2??0??2ei6ei?2m0ln0l?1????2??ei2ei??1l?m0l2解得?v?x???1x??2?1??2?x2l???1??2?x3l2.5题图2.5：（剪力弯矩图如２．５） ??r1?pl?mll3?p??2p32p3??pl22p39ei33v0?ar?6eimlplpl5pl?l?vv???0????216ei18ei48ei144ei?2?v??0???0?? v0l?ml6ei??pl29ei?pl218ei??pl26eim?pa?bb? ，图2.5 a?1??ka?6l????将a?l,b?0a?l6,ka?16?13?12代入得：m?pl???6312pl2.7图：（剪力弯矩图如２．６） v1?a1r1?v2?a2r2?0.05leil433???ql2ql24??ql440eiql450ei100ei5qlql?11??l?v????????2?384ei2ei?40100? ql?57?293ql?????ei?384400?9600ei44图２．６??0??ql324eiql3?v1?v2l?ql?111?2ql??????ei?2440100?75ei333??l????v1?v2l24ei?ql?111??17ql ??????ei?2440100?300ei3图2.8（剪力弯矩图如２．７） 21?b???m???12a??1???24ka?l?????qa由q?qa,a?l,b?0,?,a?824ka????,代入得 82432m?r1?qlql2224??2?12?ql8?ql3ql4?24?1??ql2,v0?ar1?64ei图２．７5qlqlml5ql?l??v??????384ei?2?384ei128ei16eiql34424ql?111??(0)????????24eil6eiei?246448?3ql?192eiv0ml3?(l)???m??l8ei?ql82??ql364ei2.6题【篇二：《船舶结构力学》b卷参考答案】>2009～2010学年度第一学期《船舶结构力学》参考答案、评分标准专业：船舶与海洋工程使用范围：本科考试时间：2009年11月27日卷型：b卷考试方式：开卷课程性程：必修(学位课程)1. 为什么单跨直梁在几种横向载荷作用下引起的弯曲要素可以采用叠加法求出，而单跨直梁在复杂弯曲时横荷重与轴向力的影响不可分开考虑？ (10分)解答：(1)因为梁的弯曲公式是在小变形与材料符合胡克定律的前提下导出的，因此梁的弯曲要素与梁上的横向载荷成正比，即梁的弯曲要素与外载成线性关系，因此当梁上受到几种不同载荷作用时就可以运用叠加原理计算。
船舶结构力学课后题答案
一、选择题1. 船体总纵弯曲是指船体在纵向方向上的弯曲变形，下列说法错误的是（）。
A. 船体总纵弯曲是指船体在纵向方向上的弯曲变形B. 船体总纵弯曲会导致船体强度降低C. 船体总纵弯曲会导致船体刚度降低D. 船体总纵弯曲会导致船体稳定性降低答案：C解析：船体总纵弯曲会导致船体强度、刚度、稳定性降低，但不会单独导致刚度降低。
2. 船体结构中有哪些受压构件？（）A. 船体肋骨、船体板B. 船体肋骨、船体甲板C. 船体板、船体甲板D. 船体肋骨、船体板、船体甲板答案：D解析：船体结构中的受压构件包括船体肋骨、船体板、船体甲板等。
3. 船在总弯曲时船体受压的构件（主要是中垂状态时的上层甲板）因受压过度而丧生稳定性后，会大大减低船体抵抗总弯曲的能力，下列说法错误的是（）。
A. 船体受压构件的稳定性对船体抵抗总弯曲能力有很大影响B. 船体受压构件的稳定性与船体结构设计有关C. 船体受压构件的稳定性与船体材料有关D. 船体受压构件的稳定性与船体使用环境有关答案：D解析：船体受压构件的稳定性与船体结构设计、船体材料有关，但与船体使用环境关系不大。
4. 骨架的带板是指船体结构中连接骨架的板状构件，带板的宽度（或面积）与下列哪个因素有关？（）A. 骨架的间距B. 骨架的厚度C. 骨架的受力情况D. 以上都是答案：D解析：带板的宽度（或面积）与骨架的间距、骨架的厚度、骨架的受力情况等因素有关。
5. 船体结构的计算图形是指船体结构在计算过程中所采用的简化图形，下列说法错误的是（）。
A. 船体结构的计算图形可以采用不同的简化方式B. 船体结构的计算图形可以反映船体结构的实际受力情况C. 船体结构的计算图形可以简化计算过程D. 船体结构的计算图形与真实结构完全相同答案：D解析：船体结构的计算图形可以采用不同的简化方式，但与真实结构存在一定差别。
二、填空题1. 船体总纵弯曲是指船体在纵向方向上的__________变形。
答案：弯曲2. 船体结构中有哪些受压构件？__________、__________、__________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集美大学船舶与海洋工程专业2012级船舶结构力学初参数法单元测试题(参考答案及评分标准)
1．已知单跨梁如图1所示，试写出该梁用初参数表达的挠曲线及边界条件（不必确定初参数；梁端外力并入边界条件之中）。
(10分
)
图1 解：挠曲线方程：224302000)2
(22462)(l x EI m x EI q x EI N x EI M x v x v --++++=θ (2分) 梁左端边界条件：P A v N M +-==0
00000;αθ (4分) 梁右端边界条件：1'''1
''';A v EIv v EIv l l l l =-=α (4分) 2．两端刚性固定的单跨梁如图2所示,不受外荷重作用,当其左、右支座分别发生已知位移21,v v 时, 试求挠曲线。
(15分)
图2
解：1） EI
x N EI x M v x v v v 62)(0
,30201010++===θ （5分） 2）代入梁右边条0)(',)(2==l v v l v 有: 0262200230201=+=++l EI
N l EI M v l EI N l EI M v （4分） 3）由上式得:3
1202120)12;)6l v v EI N l v v EI M --=-=
（（ （4分） 4) 331222121)2)3)(x l
v v x l v v v x v ---+=（（ （2分） 3．试求出图3所示单跨梁的挠曲线。
(5分) l EI ,x y o
m
l
EI ,x y o P
图3
