四色环电阻的识别
授课教师：李洪涛 指导老师：彭真火
旧课复习
1、电子电路中的三大元器件 2、电阻器的作用 3、电阻器的阻值单位和单位换算
1、电阻，电容，晶体管 2、限流，限压，分流 3、1MΩ=103 KΩ=106Ω
电阻的常用四种标注方法：
一Байду номын сангаас直标法 二、色标法 三、文字标记法 四、数码法
色标法识别电阻阻值：
关键：阻值和误差
一、观察电阻，总结特点
总结： （1）有四个颜色的环
（2）有各种颜色
二、色环电阻最重要的是：
颜色和圈数

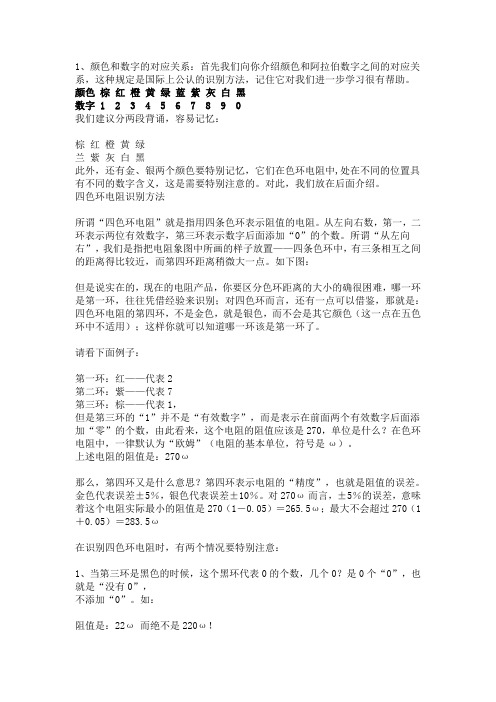

1、颜色：
彩虹的颜色：红橙黄绿青蓝紫
色环电阻颜色：黑棕红橙黄绿蓝紫灰白金银无色
颜色代表的意义：
提问：
1、黑，蓝，红代表的数字？ 2、1，4，8代表的颜色？
2、四色环电阻读法
总结：
（1）关于色环电阻的色环颜 色和代表 义 （2）四色环电阻的读法 （3）为五色环电阻的读法打下基础
的意
谢谢！！！ 谢谢！
第一位第二位有效数字组成的两位数×倍乘数10n（电阻误差）
例：
R= 22×100Ω （1±5％）=
22Ω（±5％）
标称阻值
允许误差
练习：
识别步骤：
（1）认清色环数目 （2）找准方向（误差在后） （3）认清颜色（注意电阻底色的干扰） （4）记清数字或误差 （5）读出标称阻值和允许误差 （6）检查是否有误
