面向数据流的设计方法
第9章面向数据流的设计方法
第9章面向数据流的设计方法面向数据流的设计方法是一种将系统设计为数据流动的方式，其中数据是从一个组件流向另一个组件。
这种设计方法主要用于处理大量的数据和实现高效的数据处理流程。
本文将介绍面向数据流的设计方法的概念和一些常见的应用场景。
面向数据流的设计方法可以简化复杂系统的设计和实现过程。
它将系统划分为多个组件，每个组件负责特定的数据处理任务。
数据从一个组件流向另一个组件，直到最终结果被产生出来。
面向数据流的设计方法有助于实现系统的高效运行。
通过将系统分解为多个组件，可以并行处理数据，加快处理速度。
此外，使用数据流的方式可以减少数据的复制和传输，减少了系统开销。
面向数据流的设计方法适用于处理大量的数据。
在许多场景下，系统需要处理大规模的数据集，如数据挖掘、机器学习和科学计算等领域。
面向数据流的设计方法可以将数据流动化，提高系统的处理效率。
其中，数据流引擎是实现面向数据流的设计方法的关键技术。
数据流引擎负责管理数据流，组织组件之间的数据传输和计算。
它可以自动处理数据的传输和计算，提高系统的可维护性和可扩展性。
面向数据流的设计方法在许多领域都有广泛的应用。
在大数据领域，面向数据流的设计方法常用于实现实时数据分析和处理。
例如，在互联网广告领域，系统需要实时处理大量的用户点击数据和广告数据，以实现实时的广告推荐和定向投放。
面向数据流的设计方法可以提供实时的数据处理能力，满足系统的实时性要求。
此外，在物联网领域，面向数据流的设计方法常用于实现传感器数据的处理和分析。
物联网系统通常涉及大量的传感器节点和实时的数据流传输。
面向数据流的设计方法可以实时处理传感器数据，提供实时的监测和预警功能。
总之，面向数据流的设计方法是一种将系统设计为数据流动的方式，主要用于处理大量的数据和实现高效的数据处理流程。
它可以简化复杂系统的设计和实现过程，提供高效的数据处理能力，适用于许多领域，如大数据、物联网等。
使用面向数据流的设计方法，可以实现高性能的数据处理系统，满足系统的实时性和可扩展性要求。
6-第六章 面向数据结构的设计方法
第六章面向数据结构的设计方法前面介绍的结构化系统设计,是一种面向数据流的设计方法.本章介绍两种其它的设计方法---Jackson方法与LCP方法.它们都是面向数据结构的独立的系统设计方法.常将它们作为辅助的设计方法,配合SD方法使用.§1 面向数据结构的设计一.面向数据流的设计考虑问题的出发点是:数据流.最终目标:软件的最终SC图.解决问题的焦点:模块的合理划分.最佳适用范围:概要设计中,确定软件的结构.以SD为例,在分析阶段:以数据流图表示软件的逻辑模型;在设计阶段:按照数据流的类型,分别用变换分析或事务分析将它们转换为相应的软件结构.二.面向数据结构的设计基本思想:从问题的数据结构导出它的程序结构.作为独立的系统设计方法主要用于小规模数据处理的开发.考虑问题的出发点是:数据结构.最终目标:得出程序的过程性描述.最佳适用范围:详细设计中,确定部分或全部模块的逻辑过程.三.两种设计方法的共同点1.遵守结构程序设计“由顶向下”逐步细化的原则,并以其为共同的基础;2.均服从“程序结构必须适应问题结构”的基本原则,各自拥有从问题结构(包括数据结构)导出程序结构的一组映射规则.§2 Jackson设计方法一.Jackson图Jackson图是Jackson方法的表达工具.1.Jackson图表达的结构(a)顺序(b)选择(c)重复(a)表示A由B、C两部分顺序组成;(b)表示A可以包含B或C(S代表选择);(c)表示A由B重复任意次(含零次)构成(I代表重复).2.Jackson图的应用(1)表示数据结构(2)表示程序结构例:一教职工名册如下:教职工名册表头表体用Jackson 图表示的数据结构如下用Jackson图表示的程序结构如下(3) Jackson伪代码:为了实现从程序结构到逻辑结构描述的转换,需设计一组相应的伪代码: Jackson伪代码(图解逻辑).下图给出与三种程序结构相对应的Jackson伪代码.其中,带下滑线的字为保留字,cond表示条件.(a)顺序(b)选择(c)重复A seq A select cond1B B A iter condC or cond2 whileend A C Bend A end A二.Jackson设计方法1.Jackson方法设计步骤与SD方法设计步骤图解比较Jackson方法映射数据结构程序结构程序的过程表示(Jackson图(Jackson图) (Jackson伪代码)程序分析程序设计SD方法映射问题结构软件结构各模块的过程描述(DFD图) (SC图) (PDL等工具)概要分析详细设计2．Jackson方法设计步骤(1)分析并确定输入数据和输出数据的逻辑结构,用Jackson图描绘这些数据结构.实质是对求解的问题进行需求分析.用Jackson图表示数据结构时,省略与解题无关的多余信息,仅保留需要用到的数据单元.(2)找出输入数据结构和输出数据结构中有对应关系的数据单元(即有因果关系,在程序中可以同时处理的数据单元) 按照下列映射规则, 导出描绘程序结构的Jackson图.-----为每一对在输入结构和输出结构中有对应关系的单位元画一个处理框;-----为输入数据结构中每一剩余的数据单元画一个处理框;-----为输出数据结构中每一剩余的数据单元画一个处理框;-----所有处理框在程序结构上的位置, 应与由它处理的数据单元在数据结构Jackson图上的位置相对应(程序中具有因果关系).(3)写出程序的过程性表示:列出所有操作和条件，并把它们分配到程序结构图的适当位置 (4)用Jackson 伪代码写出与程序结构图对应的过程性表示. 3.应用举例1输入卡片分析程序.一叠卡片按内容分为K1、K2、K3三类,卡片叠的排列规则是:以K1卡始,以K2卡终.起始卡之前属前置部分,不含K1卡; 起始卡与终了卡之间属分批部分,不含K2卡.如图:...前置部分 起始卡 分批部分 终了卡试用Jackson 方法编一程序,要求依次完成下列分析工作: -----统计起始卡前卡片的张数,存入A; -----打印起始卡的内容;-----统计起始卡后出现的K1卡和K3卡总批数,存入B; -----统计起始卡后出现的K1卡的张数,存入C; -----统计起始卡后出现的K3卡的张数,存入D; -----打印终了卡的内容;-----打印A 、B 、C 、D 四个统计值. 求解步骤:第一步:画数据结构图. 输入卡片文件数据结构图输出文件数据结构图对输入数据与输出数据两图进一步细化：I 2S 3I 4I 5第三步：写出程序的过程性表示：列出所有操作和条件，并把它们分配到程序结构图的适当位置程序结构图中所需的有关操作： 有关条件： ① 打开卡片文件 ⑦ A ：=A+1 I 1：until 出现K1卡。
面向数据流的设计方法
14
②输出模块旳下属模块旳设计 输出模块旳功能是将调用模块提供旳数据输出。 为每一种输出模块设计两个下层模块：一种是
变换模块，另一种是输出模块。 ③变换模块旳下属模块旳设计
为变换模块设计下属模块没有一定旳规则可循， 此时需研究数据流图中相应加工旳构成情况。
15
§7.3 事务分析 1.事务型程序构造 ⑴构造：
21
⑴找出事务中心和各活动途径 ⑵设计模块构造旳顶层和第一层模块： 首先为事务中心设计一种主模块； 然后为每一条活动途径设计一种事务处理模 块； 最终为输入部分设计一种输入模块，假如各 活动途径是发散旳，则不需设计输出模块， 假如象图中各活动途径又集中到一种加工， 则需设计输出模块。
22
⑶设计中、下层模块 输入模块和输出模块旳下属模块
26
④充分利用多种技巧：扇入和扇出。即扇入越多 越好，而它调用其他旳模块一般不超出7个；模 块旳大小。即相对独立，功能单一，语句不超出 100行；作用范围和控制范围。即要求控制模块 在上层，作用模块在下层且两者不离太远。 ⑤程序构造图：直观清楚，易了解，为后来旳编 程、测试、维护提供了良好旳条件。
3
变换型 ⑴构造：
I
P
O
输入模块I从输入设备或存储器取得数据， 利用处理模块P(加工模块或变换模块)对这些 数据作处理后，最终将成果经过输出模块O 送出到输出设备或存储器。
4
主模块
输入成绩 (五分制)
成绩转换(五分 制→百分制)
输出成绩 (百分制)
5
⑵变种 有多种“主变换”，多种输入数
据，多种输出数据，无“主变换”等。
第五章面向数据流的软件设计方法
第五章面向数据流的软件设计方法面向数据流的软件设计方法是一种基于数据流和数据转换的软件设计方法。
它将软件系统视为一系列数据流和数据转换的组合，以实现特定的功能。
在这种设计方法中，数据是主要的组织和控制因素，因为它们代表了软件系统中的信息流动。
面向数据流的软件设计方法的核心概念是数据流和数据转换。
数据流是指数据在系统中的传递路径，可以是从外部输入到系统，从系统内部传递到另一个部分，或从系统输出到外部。
数据转换是指对输入数据进行处理、转换和计算的过程，以产生输出数据。
数据转换可以由不同的模块或组件来完成。
在面向数据流的软件设计方法中，一个系统可以被分解成多个子系统或模块，每个子系统或模块负责处理特定的数据流和数据转换。
这种分解使得系统结构清晰，并且易于维护和修改。
同时，面向数据流的设计方法还可以促进软件复用，因为可以将通用的数据流和数据转换模块应用于不同的系统中。
面向数据流的软件设计方法还有一些常用的建模技术和工具，可以帮助设计师更好地理解和描述系统的数据流和数据转换。
其中最常用的技术是数据流图。
数据流图是一种图形表示方法，用于展示数据在系统中的流动和转换过程。
通过使用数据流图，设计师可以清晰地识别系统中的数据流和数据转换，并且可以通过增加、删除或修改数据流和数据转换来改进系统的性能和功能。
面向数据流的软件设计方法在许多领域都得到了应用，特别是在大型和复杂的软件系统中。
它可以帮助设计师更好地理解系统的结构和行为，并且可以帮助他们在系统设计和开发的过程中做出更明智的决策。
此外，面向数据流的设计方法还可以促进软件系统的可维护性和可扩展性，因为不同的子系统或模块可以独立地开发和测试，并且可以随着需求的变化而进行修改和扩展。
总之，面向数据流的软件设计方法是一种基于数据流和数据转换的软件设计方法。
它将数据流和数据转换视为系统的核心组织和控制因素，并且通过使用数据流图等建模技术和工具来帮助设计师更好地理解和描述系统的结构和行为。

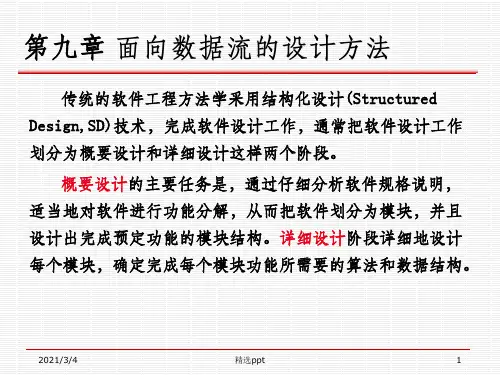

面向数据流的设计方法
2021/3/4
精选ppt
20
二级分解
执行“二级分解” 把数据流图中每个处理 框映射成程序结构中一 个适当的模块，二级分 解过程是从变换中心的 边界开始沿输入、输出 通道向外移动，把遇到 的每个处理框映射为程 序结构中的一个模块。
2021/3/4
“传感器监测子系统”
9.2变换分析
2021/3/4
精选ppt
16
变换分析
9.2变换分析
步骤五 执行“一级分解”导出具有三个层次的程序结构。
顶层为总控模块； 底层模块执行输入、计算和输出功能；
如图9.8
输出流控制模块，产生输出数据
2021/3/4
精选pptຫໍສະໝຸດ 17一级分解9.2变换分析
2021/3/4
输入信息流沿传入路径进入系 统，同时由外部形式变换为 内部形式，经系统变换中心 加工、处理，作为输出信息 流又沿传出路径离开系统， 并还原为外部形式。
若数据流图所描述的 信息流具有上述特征
则称作变换流。
2021/3/4
精选ppt
5
基本概念和设计过程
事务流
由于基本系统模型呈变 换流，故任意系统中的信 息均可用变换流刻画。
若数据流具有如图9.２所 示形状，称“事务流”。
单个数据项称为事务 （transaction）沿传入 路径（接受通道）进入系 统，由外部形式变换为内 部形式后到达事务中心， 事务中心根据数据项计值 结果从若干动作路径中选
2021/3/4
精选ppt
9.1基本概念和设计过程
6
9.1基本概念和设计过程
在大系统的ＤＦＤ中，变换流与事务流往往交织在一 起。

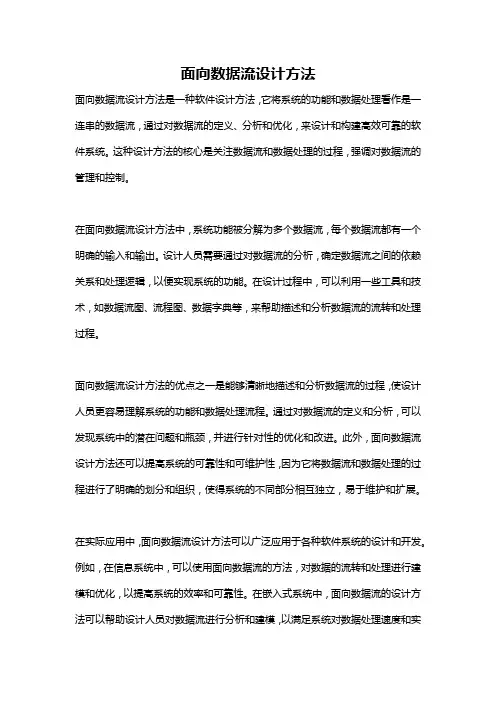

面向数据流设计方法
面向数据流设计方法面向数据流设计方法是一种软件设计方法，它将系统的功能和数据处理看作是一连串的数据流，通过对数据流的定义、分析和优化，来设计和构建高效可靠的软件系统。
这种设计方法的核心是关注数据流和数据处理的过程，强调对数据流的管理和控制。
在面向数据流设计方法中，系统功能被分解为多个数据流，每个数据流都有一个明确的输入和输出。
设计人员需要通过对数据流的分析，确定数据流之间的依赖关系和处理逻辑，以便实现系统的功能。
在设计过程中，可以利用一些工具和技术，如数据流图、流程图、数据字典等，来帮助描述和分析数据流的流转和处理过程。
面向数据流设计方法的优点之一是能够清晰地描述和分析数据流的过程，使设计人员更容易理解系统的功能和数据处理流程。
通过对数据流的定义和分析，可以发现系统中的潜在问题和瓶颈，并进行针对性的优化和改进。
此外，面向数据流设计方法还可以提高系统的可靠性和可维护性，因为它将数据流和数据处理的过程进行了明确的划分和组织，使得系统的不同部分相互独立，易于维护和扩展。
在实际应用中，面向数据流设计方法可以广泛应用于各种软件系统的设计和开发。
例如，在信息系统中，可以使用面向数据流的方法，对数据的流转和处理进行建模和优化，以提高系统的效率和可靠性。
在嵌入式系统中，面向数据流的设计方法可以帮助设计人员对数据流进行分析和建模，以满足系统对数据处理速度和实时性的要求。
在大数据处理系统中，面向数据流的设计方法可以帮助设计人员优化数据的流转和处理，以提高系统的性能和扩展性。
然而，面向数据流设计方法也存在一些挑战和限制。
首先，面向数据流的设计方法需要对系统的功能和数据流进行详细的分析和定义，这需要投入大量的人力和时间。
其次，面向数据流设计方法在处理复杂的系统和大规模数据时，可能会导致数据流的混乱和复杂，难以理解和管理。
此外，面向数据流的设计方法在应对动态和实时数据流时，可能会面临数据处理速度和实时性的挑战，需要采取适当的优化和改进措施。
第九章 面向数据流的设计方法PPT课件
事务加
T i 工模块
Aj
操作 模块
Dk
细节 模块34
事务流设计举例
总控
A
取A
B E
L
CF
M
动作1 …. 动作n
细节模块1
细节模块2
ppt精选版
G D
N
（操作模块） …. （细节模块）
35
事务型数据流图模型举例
B LE
A I C MFO H
D
G
N
ppt精选版
36
事务流设计举例 (另一种画法)
A
输入 A
• 6）执行“二级分解” (分解SC各分支)
•
自顶向下分解，设计出每个分支的中、下层模块.
二级分解的任务是把数据流图中每个处理框映射成程
序结构中一个适当的模块，二级分解过程是从变换中
心的边界开始沿输入，输出通道向外移动，把遇到的
每个处理模块映射为程序结构中的一个模块。
•
程序结构的模块名称已隐含了模块的功能，但仍
6）分解并精化事务结构以及每条动作路径所对应的结构。 这些子结构是根据流经每一动作路径的数据流特征， 采用上述的设计步骤一一导出的。
7）使用启发式设计策略，精化所得的程序结构雏形，改 良软件质量。这个步骤和变换分析法相同。
ppt精选版
30
事务分析的映射方法
接收
总控
路径
调度
A路径 B路径 C路径
A路径
XX系统
A
E、F、G
变换控制
E、F、G
输出 E、F、G
B
C E
F
L
M
G D
E、F、 GH
H
N
O 输出H
软件工程第6章面向数据流的设计方法
21
变换分析
输入流 变换流 输出流
A C
B E D F G H
主控模块 输入流 控制模块
变换流 控制模块
输出流 控制模块
图6-5 一级分解
22
变换分析
图6-5展示的是一个简单三叉结构，实际处 理大型系统的复杂数据流时，可能需要多 个模块对应图6-5中一个模块的功能。“一 级分解”总的原则是，在完成控制功能并 保持低耦合度、高内聚度的前提下尽可能 地减少模块的数量。 “传感器监测子系统”一级分解如图6-6所 示，其中控制模块的名字概括了所有下属 模块的功能。
E
输出流控制模块 G
A
C
F
主控模块
H
输入流控制模块 B A D C
E F
G H
图6-8 结构的优化
31
监控传感器执行者
警报输出控制器 获得响应信息 建立警报条件
产生显示 读传感器
生成警报信号
建立与电话网络的 连接
产生脉冲
32
变换分析
上述七个设计步骤的目标是给出软件的 一个整体描述。 一旦有了这样一个描述，设计人员即可 从整体角度评价和精化软件的总体结构， 此时修改所需耗费不多，却能大大提高 软件质量。
39
无效口令
图6-2-1 用户交互子系统的二级数据流图
事务分析
事务分析法可概括为七个步骤：
步骤一、复审基本系统模型； 步骤二、复审并精化软件数据流图； 步骤三、确定数据流图的特征； 步骤四、指出事务中心，确定接收部分和发送部分 的流界； 步骤五、映射出系统上层模块结构； 步骤六、分解并精化事务结构以及每条动作路径所 对应的结构。根据流经每一动作路径的数据流特征， 参考前面所述“变换设计” 相关步骤可以逐一导出 这些子结构.
第08章面向数据流的设计方法
第08章面向数据流的设计方法面向数据流的设计方法是一种系统设计的方法论，它通过分析数据的流动过程来设计系统的结构和功能。
这种方法可以帮助设计师更好地理解和解决系统中的数据流问题，提高系统的可靠性和效率。
面向数据流的设计方法可以应用于各种不同类型的系统，包括信息系统、控制系统和通信系统等。
它的核心思想是将系统抽象为一系列数据流和数据转换的过程，通过对数据流的分析和设计，来实现系统的功能需求。
在面向数据流的设计方法中，数据被视为系统的核心，所有的功能和处理过程都围绕数据流展开。
设计师首先需要明确系统的输入数据和输出数据，并确定数据之间的转换关系。
然后，设计师利用各种工具和技术来实现这些数据之间的转换和处理。
面向数据流的设计方法的一个重要概念是数据流图。
数据流图是一种图形化表示方法，用于描述系统中数据的流动过程。
它由一系列的过程、数据流和数据存储构成，通过箭头来表示数据的流动方向。
设计师可以根据数据流图来详细分析和设计系统的数据流，从而实现系统的功能需求。
在进行面向数据流的设计时，设计师需要注意以下几个方面。
首先，设计师需要明确系统的功能需求，即确定系统需要实现哪些功能。
然后，设计师需要分析和设计系统的数据流，包括输入数据、输出数据和数据之间的转换过程。
接下来，设计师需要确定系统的结构和组件，并根据需求进行功能的划分。
最后，设计师需要对系统进行测试和验证，确保系统的功能和性能满足需求。
面向数据流的设计方法具有许多优点。
首先，它能够很好地描述系统的数据流动过程，使得设计师可以更好地理解和解决系统中的数据流问题。
其次，它可以帮助设计师更好地组织系统的结构和功能，提高系统的可靠性和效率。
此外，面向数据流的设计方法还能够提高系统的可维护性和可扩展性，方便系统的维护和升级。
总之，面向数据流的设计方法是一种有效的系统设计方法论，它通过分析数据的流动过程来设计系统的结构和功能。
它可以帮助设计师更好地理解和解决系统中的数据流问题，提高系统的可靠性和效率。
第11章面向数据的设计方法
Shuttle -1
软件工程
wait- body1
Leave(1)
TRANSit- b ody1
Shuttlebody1
Arrive(1)
Wait(1)*
Transit(1)* Station(i)*
11.2.2 扩充功能性过程
Button-0
BD
软件工程
Button-1
Shuttle-0
SV
Shuttle-1
LAMP CMDS
图10-2-2 修改后的SSD LAMPCMDS—Lamp commands
软件工程
SHUTTLE_1 seq LON(1) /* 控制发光板“亮”，说 明交通车正停在站1上 */ read 状态向量 WAIT_BODY1 itr while Wait(1) read 状态向量 WAIT_BODY1 end LOFF(1) /* 交通车即将离站；控 制发光板“暗” */ LEAVE(1) TRANSIT_BODY1 itr while Transit(1) read 状态向量 TRANSIT_BODY1 end
分析技术识别出系统中的实体（包括人、对象、 产生或使用信息的组织）和动作（客观世界中 影响系统实体的那些事件）； 2）生成实体结构图：针对每一实体，将影响它 的所有动作按发生的时间顺序用Jackson结构 图（Jackson diagrams）表示出来。为了描述 时间约束，同一动作必须出现在多张结构图中；
LEAVE(i)
TRANSIT_BODY itr while Transit(i) read 状态向量
面向数据流设计方法的七个步骤
面向数据流设计方法的七个步骤一、分析需求在进行数据流设计之前，首先需要对系统的需求进行全面的分析。
需要明确系统将要处理的数据类型、数据来源、数据流向以及数据的处理过程等内容，这些都是进行数据流设计的基础。
二、绘制数据流图在需求分析的基础上，可以开始绘制数据流图了。
数据流图是一种图形化的工具，用于描述系统中数据的流动以及数据处理的过程。
通过数据流图可以清晰地看到数据的输入、输出以及数据之间的关系，从而为后续的数据流设计提供重要的参考。
三、识别数据流在绘制数据流图的过程中，需要识别出系统中存在的数据流。
这些数据流通常包括输入数据流、输出数据流以及内部数据流。
需要对每个数据流进行详细的描述，包括数据流的名称、数据流的来源、数据流的去向以及数据流的内容等。
四、识别数据存储除了数据流之外，系统中还包括大量的数据存储。
在进行数据流设计时，需要对这些数据存储进行识别和描述。
需要确定每个数据存储中保存的数据类型、数据的格式、数据的存储位置以及数据的访问权限等内容。
五、识别数据处理数据处理是系统中非常重要的一个环节，涉及到数据的加工、转换和处理等过程。
在进行数据流设计时，需要对系统中涉及的数据处理进行识别和描述。
需要明确每个数据处理的功能、输入数据和输出数据以及数据处理的执行顺序等内容。
六、验证数据流图绘制数据流图之后，需要对其进行验证。
需要确保数据流图能够真实地反映系统的数据流动和数据处理的过程，同时需要对数据流图进行合理性和一致性的检查，以确保数据流图的准确性和完整性。
七、优化数据流图在验证数据流图之后，可以对其进行优化。
需要对数据流图中存在的不合理或冗余的部分进行调整和优化，以提高数据流图的可读性和实用性。
总结：面向数据流设计方法是一种重要的系统设计方法，通过对数据流进行系统化的设计和分析，可以有效地帮助系统设计人员理清系统中数据的流动和处理过程。
遵循以上七个步骤进行数据流设计，可以为系统设计提供重要的支持，使得系统设计更加科学化、规范化和高效化。
第九章面向数据流的设计方法
第九章面向数据流的设计方法面向数据流的设计方法是一种基于数据流的软件系统设计方法，它将整个系统抽象为一系列数据流，并通过对数据流的分析和处理，实现对系统功能和性能的优化。
该方法广泛应用于各个领域的软件系统设计，特别是在大规模数据处理和分布式系统设计方面具有重要的意义。
在面向数据流的设计方法中，系统被抽象为一系列的数据流和处理模块。
数据流表示系统中的数据传输通道，而处理模块则表示对数据进行处理和转换的功能模块。
数据流和处理模块之间通过连接关系进行组织，形成一个数据流图，描述了系统中数据的流动和处理过程。
在数据流图中，数据流和处理模块分别表示为节点，节点之间的连接表示数据流的传输。
数据流图可以用于描述系统的结构和功能，同时也可以用于分析系统的性能和效果。
通过对数据流的分析，可以发现系统中的数据依赖和关系，并通过对数据流的优化，提升系统的性能和效率。
面向数据流的设计方法具有以下几个优点：首先，能够清晰地描述系统的结构和功能。
通过数据流图，可以直观地了解系统中数据的流动和处理过程，以及各个处理模块之间的依赖关系。
这有助于设计人员对系统进行全面的了解和把握，从而更好地进行系统设计和优化。
其次，能够方便地进行系统性能分析和优化。
通过对数据流的分析，可以发现系统中的瓶颈和性能瓶颈，并通过对数据流的优化，提升系统的性能和效率。
例如，可以通过对数据流的分析，发现系统中的热点数据和频繁访问的数据，从而进行数据的合理分配和缓存策略的优化，提升系统的性能和效率。
再次，能够支持系统的可扩展性和可维护性。
面向数据流的设计方法将系统拆分为一系列的数据流和处理模块，使得系统的功能和结构更加清晰和模块化。
这样，在需要进行系统扩展和功能调整时，只需要对相应的数据流和处理模块进行修改和调整，而不需要对整个系统进行重构，从而提高了系统的可扩展性和可维护性。
最后，能够支持分布式系统的设计和实现。
面向数据流的设计方法是一种自然适合分布式系统设计的方法，因为数据流的分析和处理是分布式系统中常见的任务。
面向数据流设计方法
面向数据流设计方法面向数据流设计方法是一种新的软件设计方式，它可以帮助软件开发者有效地处理和分析海量数据，实现各种应用程序的目标功能和业务目标。
在这个方法中，数据被视为流动而非变量，程序是基于事件的而非基于状态的，这使得软件程序可以有效地应对各种输入，具有更高的可扩展性和更好的性能表现。
下面我们将详细介绍面向数据流设计方法的基础概念、设计过程和应用场景。
一、基础概念1. 数据流数据流是一组连续的数据，它可以通过不同的输入源、传输协议、处理规则和输出方式来实现数据的传输和转换。
数据流可以是单向的或双向的，也可以是批量的或流式的。
在面向数据流的设计中，所有数据都被视为流动的，程序需要随时根据数据流中不同的事件和状态进行处理和响应。
2. 事件事件是数据流中的一个单元，它表示一种特定类型的数据或信号，并且具有一个唯一的标识符。
事件可以是简单的数据单元，也可以是复杂的数据结构，如消息、命令、请求等。
在面向数据流的设计中，程序需要按照时间顺序对事件进行处理和响应，以实现不同的业务逻辑和功能需求。
3. 处理器处理器是面向数据流设计方法中的核心组件，它负责处理输入数据流中的各种事件，并将结果发送到输出数据流中。
处理器可以是独立的模块或对象，也可以是一个完整的软件系统。
在面向数据流的设计中，处理器需要根据不同的输入源、传输协议和处理规则来识别、解析和转换事件数据，同时也需要将处理结果传递给其他处理器或输出到某个数据存储区域，以便后续的数据处理和分析。
二、设计过程面向数据流的设计过程包括以下几个步骤：1. 确定业务需求和目标功能在进行面向数据流的设计前，首先需要确定业务需求和目标功能，包括输入数据源、处理规则、计算逻辑、输出结果等方面。
这有助于明确程序的设计方向和目标，避免过度设计和无用的功能。
2. 设计数据流结构和处理器模块在确定业务需求和目标功能后，需要设计数据流结构和处理器模块，这需要根据业务需求和处理规则确定数据流中的事件类型、处理器的输入输出参数和计算逻辑。
软件工程——9.面向数据流的设计精品文档
传入模块 ─ 从下属模块取得数据，经过某些 处理，再将其传送给上级模块。它传送的数 据流叫做逻辑输入数据流。
传出模块 ─ 从上级模块获得数据，进行某些 处理，再将其传送给下属模块。它传送的数 据流叫做逻辑输出数据流。
9.1 SD方法的基本概念和设计过程
传入模块
从下属模块取得数据，进行某些处理，再 将其结果传给上级模块。在此，将它传送的数据 流称为逻辑输入数据流。
– 发展：SP (structured Programming) →SD→SA。[55]P107；[2]P96；[57]中册 P253~255。
9.1 SD方法的基本概念和设计过程
二、SD的基本思想
结构图SC描述一个软件系统由哪些模块组 成，以及模块之间的调用关系。
结构图SC的基本成分有：模块、调用和数
状态转换图 控制 规 格说明
过程设计 接口设计 体系结构设计 数据设计
相关概念回顾
软件设计的任务
从管理和技术两个不同角度对设计的认识
相关概念回顾
软件设计任务
工程管理观点
– 概要设计，将软件需求转化为数 据结构和软件的系统结构。
– 详细设计，即过程设计。通过对 结构表示进行细化，得到软件的 详细的数据结构和算法。
相关概念回顾
软件设计的目标和任务
Aim/Goal：
– 以SRS为依据，设计出能满足SRS中定 下的各项需求的软件实现方案，并力求 使方案达到最佳。该设计方案是后继阶 段（编码实现）的依据。
（设计方案也将为问题的软件解 solution或软件表示representation）
相关概念回顾
据。
a,d MS f
a,d f
第五章面向数据流的软件设计方法
数据存储描述＝｛数据存储名，说明，编号，输入的数据 流 ，输出的数据流 ，组成:｛数据结构｝，数据量，存 取频度，存取方式｝
处理过程描述＝｛处理过程名，说明，输入:｛数据流｝
， 输出:｛数据流｝，处理:｛简要说明｝｝
第五章结束
1. 数据项 2. 数据结构 3. 数据流 4. 数据存储 5. 处理过程
二、数据流图与数据字典
数据项描述＝｛ 数据项名，数据项含义说明，别名，
数据类型，长度，取值范围，取值含义，
与其
他数据项的逻辑关系，数据项之间的联系 ｝
数据结构描述＝｛数据结构名，含义说明，
组成:｛数据项或数据结构｝｝
二、数据流图与数据字典
二、数据流图与数据字典
• 数据流图 任何软件系统都可以抽象为：输入数据，经过一系列的 转换，得到输出数据。 数据流图就是用来刻画数据的转换过程的信息系统建模 技术。
外部实体
转换
数据流
数据源
二、数据流图与数据字典
• 数据字典 用于描述数据流中数据的详细情况，如数据类型、大 小、适应频率等。 数据字典包括
三、实体关系图（略）
实体关系图既是er图 画er图有不少符号系统
四、面向数据流的分析设计过程
画数据流程图也是一个逐步求精、由高层向低层抽象的过程。 变换流、事务流 顶层数据流 模块数据流 例：P129，图书馆管理
五、启发式设计策略
结构化设计最后一步：启发式设计策略，即一般遵循的几个经验 1、减小耦合度、提高内聚度 2、扇出度、扇入度控制 3、作用域与控制域的对应 4、减少接口的复杂度和冗余度，提高协调性 5、模块功能可预见性，避免对模块限制太多 6、追求单输入单输出的模块 7、用包的形式提高软件的设计和可移植性。
面向数据流设计方法
具有边界的数据流图
面向数据流设计方法-变换分析
5.完成一级分解
数字仪表板的第一级分解
面向数据流设计方法-变换分析
6.完成第二级分解
数字仪表板的第二级分解-输入结构
数字仪表板的第二级分解-变换结构
数字仪表板的第二级分解-输出结构
面向数据流设计方法-变换分析
7.对初步软件结构精化
面向数据流设计方法-事务分析
面向数据流设计方法-变换分析
1.复查基本系统模型 确保系统输入和输出数据符合实际。 2.复查并精化数据流图 正确、处理项完成相对独立功能。
数字仪表板系统数据流图
面向数据流设计方法-变换分析
3.确定数据流图具有变换特性还是事务特性 没有明显事务中心，为变换型。 4.找出变换中心 确定数据流边界。
1.模块--在SC图中用矩形框表示，并用名字来标记它 2.模块的调用关系和接口
调用模块
A
数据信号
A（查询学生）
学 号 查找 成功 信号
控制信号
B
被调用模块
-模块调用关系 --
B（查找学生记录）
模块间接口的表示
面向数据流设计方法-软件结构图
M M
A
B
A
B
C
模块M有选择地调用模块A与B。 判定为真调用A，为假调用B
面向数据流设计方法
面向数据流的设计要解决的任务，就是将软件需求 分析阶段生成的逻辑模型数据流图映射（Mapping）表 达软件系统结构的软件结构图。 结构化设计属于面向数据流的设计方法。
面向数据流设计方法
软件结构图 信息流类型 面向数据流设计过程 变换分析 事务分析
面向数据流设计方法-软件结构图
信息流有明显事务特点（事务中心），采用事务分 析方法。 软件结构：一接收分支和一发送分支。
