2013新人教版初中物理17.1《电流与电压和电阻的关系》(系列版)
合集下载
新人教版九年级物理全册17.1 《电流与电压和电阻的关系》课件(共9张PPT)
• 14、Thank you very much for taking me with you on that splendid outing to London. It was the first time that I had seen the Tower or any of the other famous sights. If I'd gone alone, I couldn't have seen nearly as much, because I wouldn't have known my way about.
小灯泡亮度改变时，灯丝的温度会发 生改变，灯丝的电阻会改变，不能保 持电阻不变。
思考：
利用“探究电流与电压的关系” 的实验数据计算U/I，并与电阻R的阻值比 较，看看电阻R与U/I有什么关系。
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/162021/3/16Tuesday, March 16, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/162021/3/162021/3/163/16/2021 6:55:41 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/162021/3/162021/3/16Mar-2116-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/162021/3/162021/3/16Tuesday, March 16, 2021 • 13、志不立，天下无可成之事。2021/3/162021/3/162021/3/162021/3/163/16/2021
人教版九年级物理全一册17.1电流与电压和电阻的关系共20张PPT
V
P
次数
R1/W
I/A
R1
R2
1
2
0.40
A
2
4
0.32
S
3
8
0.25
新新课课讲引授入 电流、电压、电阻的关系是：
1. 电阻一定时，电流跟电压成＿正＿比＿关系。 2. 电压一定时，电流跟电阻成＿反＿比＿关系。
针新对课训引练入
1．一个导体，当两端电压为 15 V时，通过 导体的电流为 3 A，若导体两端电压增加 3 V， 则此时导体的电流和其电阻分别为_____3_.6_A和 _____5_Ω。
猜想
猜想1： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？
猜想2： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？
新新课课讲引授入
给你以下实验器材：如何设计实验？
新新课课讲引授入
1．实验探究电流与电压的关系 设计实验
测电阻两端电压，选择什么器材？ 如何改变电阻两端电压？怎么操作？ 测通过电阻的电流，选择什么器材？ 实验过程中的不变量是什么，如何控制其不变？ 滑动变阻器在实验中起到什么作用？
第十七章 欧姆定律
第1节 电流与电压和电阻的关系
学习目标
1.通过实验探究电阻上的电流跟两端电压的关系。 2.会同时使用电压表和电流表测量一段导体两端 的电压和其中的电流。 3.会用滑动变阻器改变部分电路两端的电压。 4.感悟 “控制变量法” 研究物理问题的科学方法。
思考问题
1. 如果要使灯泡变暗有何办法？
I/A
0.9
0.8
0.7
0.6
· 0.5 · 0.4 · 0.3 · 0.2 · 0.1
· · O
R
1电流与电压和电阻的关系课件人教版九年级全一册物理
方法二 串联一个滑动变阻器
操作更加方便
电路设计 根据分析画出电路图并完成实物电路的连接。
电路图
实物电路
V
A
进行实验
1．分组选用不同的电阻 R 并连接好电路，实验中 R 保持不变。 2．调节滑动变阻器，使电阻 R 两端的电压改变，读出电流表的示数。 3．把数据填入设结
1．电流跟电压的关系
当导体的电阻一定时，通过导体的电流跟导体两端的电压 成正比。
2．电流跟电阻的关系
当导体两端的电压一定时，通过导体的电流跟导体的电阻 成反比。
巩固练习
1．在某导体的两端加 2 V电压时，通过的电流为0.5 A，若导体 两端的电压增加到 10 V，则（ D ） A．导体的电阻和通过导体的电流都增大 B．导体的电阻和通过导体的电流都变小 C．导体的电阻和通过导体的电流都不变 D．导体的电阻不变，通过导体的电流增大
2．下列说法正确的是（ B ） A．导体电阻一定时，电压跟电流成正比 B．导体电阻一定时，电流跟电压成正比 C．电压一定时，电阻跟电流成正比 D．电流一定时，电压跟电阻成正比
3．在保持电路电压不变的情况下，电路的电阻增大到本来的 2倍时，通过电路的电流__减__小___到本来的__一__半___。
实验次数
1
2
3
电压 U/V
电流 I/A
多次测量的目的：__寻__找__普__遍__规__律__
分析与论证
U/V
图象法处理数据
O
I/A
当导体的电阻一定时，通过导体的电流跟 导体两端的电压成正比。
二、探究电流与电阻的关系
需要控制不变的量：电压 需要改变的量：电阻
滑动变阻器的作用： 保持定值电阻两端电压不变
新人教版九年级物理17.1电流与电压和电阻的关系
进 行 实 验与收集数据 按图连接电路， 测量并记下几组电压值和电 流值，并画出图像
R =
电压 U（V） 电流 I（A）
Ω
分析数据和图象可得出的结论是
边学边练：

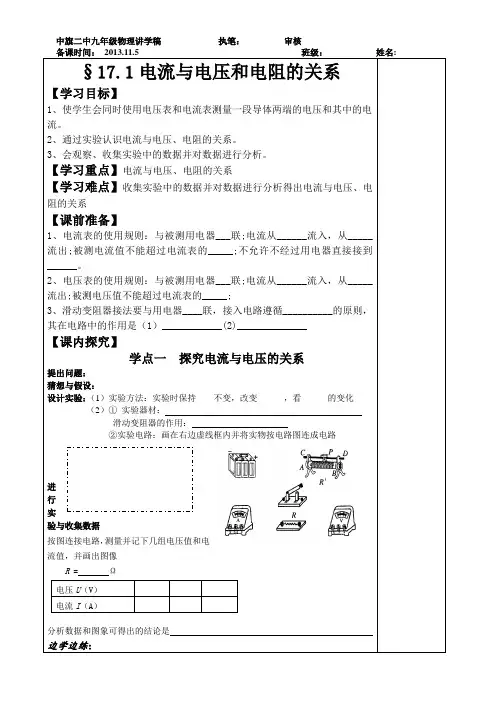

中旗二中九年级物理讲学稿 备课时间： 2013.11.5
执笔：
审核 班级：
姓名:
当某导体两端的电压是 6V 时，通过该导体的电流是 0.6A，如果使该导 体两端的电压再增加 3V，那么这时该导体的电阻将 变、变小)；通过它的电流是 A。 (填变大、不
【课内探究】 学点一 探究电流与电压的关系
提出问题：_______________________ 猜想与假设：____________________________ 设计实验： （1）实验方法：实验时保持____不变，改变______，看______的变化 （2）① 实验器材： 滑动变阻器的作用： ②实验电路：画在右边虚线框内并将实物按电路图连成电路
阻的关系
Hale Waihona Puke 【课前准备】1、电流表的使用规则：与被测用电器___联;电流从______流入，从_____ 流出;被测电流值不能超过电流表的_____;不允许不经过用电器直接接到 ______。 2、电压表的使用规则：与被测用电器___联;电流从______流入，从_____ 流出;被测电压值不能超过电流表的_____; 3、滑动变阻器接法要与用电器____联，接入电路遵循__________的原则， 其在电路中的作用是（1）____________(2)______________
U =
电阻 R（Ω ） 电流 I（A）
V
分 析
R/Ω
数据和图象可得出的结论是
边学边练：
1、在保持电阻 R 两端电压不变的情况下，如果 R 的阻值是 10 Ω，则通过 R 的电流是 0． 如果 R 的阻值是 15 Ω， 3A； 则通过 R 的电流是 A． 2、当电路中的电阻阻值为 5Ω时，通过的电流为 0.6A，保持电阻两端的电 压不变，若要使电流变为 0.2A，则应换用________Ω的电阻 3、一段导体两端电压为 4．5 V 时，通过导体的电流为 0．3 A，现将该导 体接入某一电路中通过导体的电流为 0．1 A，则这时，加在导体两端的 电压为 V． 【教学反思】 ：
17.1电流与电压和电阻的关系—人教版九年级物理全一册课件
03 课堂小结
课堂小结
结论 1.当导体的电阻一定时，通过导体的 电流跟导体两端的电压成正比。 2.当导体的电压一定时，通过导体的 电流跟导体的电阻成反比。
04 课堂练习
做一做
某同学按如图所示的电路研究通过导体的电流跟导体 某同电学按阻如的图所关示系的电。路研电究源通过电导压体的保电持流跟不导变体电，阻的他关不系。断电改源电变压电保持阻不箱变，他不断改变电
V
P
R1
R2
A
S
次数
R1/W
I/A
1
2
0.40
2
4
0.32
3
8
0.25
做一做
1．已知R1＝3R2，分别把R1、R2接到6 V的电源上， 通过它们的电流比I1∶I2等于（ A ）
A．1∶3 B．3∶1 C．2∶1 D．4∶1
做一做
2．一导体接到电路中 ，如果把它两端的电压增大到原来的三倍， 下列说法中正确的是（ D ）
电流I/A
自变量
因变量
一、实验探究电流与电压关系
I/A 0.9
绘制图像 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1
· ·R
O 1.0
3.0
5.0
7.0
9.0
U/V
一、实验探究电流与电压关系
结论
当导体的电阻一定时，通过导体 的电流跟导体两端的电压成正比。
既然要获得电流与电阻的关系，实验中就不能 出现多个变量，我们要采取控制变量法
设计实验
在电路中如何改变电阻，选用什么器材？怎么操作？ 如何使电阻两端电压不变，如何控制其不变？ 滑动变阻器在实验中起到什么作用？
控制电压一定，研究电流与电阻的定量关系。
人教版九年级物理全册课件：17.1 电流与电压和电阻的关系(共12张PPT)精选课件
第十七章 欧姆定律
电流与电压和电阻的关系
情景导入
加在导体两端的电压越高，流过导体的
电流就会越_大___； 导体的电阻越大，流过它的电流就会越__小__。
那么流过导体的电流与导体的电阻及加在它两端的电压 存在怎样的定量关系呢？
教学目标
使学生会同时使用电压表和电流表测量一段 导体两端的电压和其中的电流
课堂小结
①电阻一定时，导体中的电流跟 导体两端的电压成正比。
②电压一定时，导体中的电流跟 导体的电阻成反比。
向你的美好的希冀和追求撒开网吧，九百九十九次落空了，还有一千次呢人若软弱就是自己最大的敌人游手好闲会使人心智生锈。故天将降大任于斯人也，必先苦其心 乏其身，行拂乱其所为，所以动心忍性，增益其所不能。让生活的句号圈住的人，是无法前时半步的。少一点预设的期待，那份对人的关怀会更自在。榕树因为扎根于 越长越茂盛。稗子享受着禾苗一样的待遇，结出的却不是谷穗。进取乾用汗水谱烈军属着奋斗和希望之歌。患难可以试验一个人的品格，非常的境遇方可以显出非常的 角度来看它。机会只对进取有为的人开放，庸人永远无法光顾。困苦能孕育灵魂和精神的力量骄傲，是断了引线的风筝，稍纵即逝；自卑，是剪了双翼的飞鸟，难上青 圆规的两只脚都动，永远也画不出一个圆。有困难是坏事也是好事，困难会逼着人想办法，困难环境能锻炼出人才来。只存在於蠢人的字典里。青，取之于蓝而青于蓝 ，然后知松柏之后凋也。积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。一个能从别人的观念来看事情，能了解别人心灵活动的 。志当存高远。绳锯木断，水滴石穿让我们将事前的忧虑，换为事前的思考和计划吧！锲而舍之，朽木不折；锲而不舍，金石可镂。没有天生的信心，只有不断培养的 上下而求索天行健，君子以自强不息。会当凌绝顶，一览众山小。丈夫志四海，万里犹比邻。也，而不可夺赤。信言不美，美言不信。善者不辩，辩者不善。知者不博 ，和其光，同其尘，是谓“玄同”。故不可得而亲，不可得而疏；不可得而利，不可得而害；不可得而贵，不可得而贱。故为天下贵。天下之至柔，驰骋天下之至坚。 有益。知者不言，言者不知。更多老子名言敬请关注习古堂国学网的相关文章。柔弱胜刚强。鱼不可脱於渊，国之利器不可以示人。善为士者，不武；善战者，不怒； 为之下。是谓不争之德，是谓用人之力，是谓配天古之极是以圣人后其身而身先，外其身而身存无为而无不为。取天下常以无事，及其有事，不足以取天下。合抱之木 累土；千里之行，始於足下。多言数穷，不如守中。天下莫柔弱於水，而攻坚强者莫之能胜，以其无以易之。天长地久。天地所以能长且久者，以其不自生，故能长生 其身而身存。非以其无故能成其私。譬道之在天下，犹川谷之於江海。江海之所以能为百谷王者，以其善下之，故能为百谷王。是以圣人欲上民，必以言下之；欲先民 而民不重，处前而民不害。是以天下乐推而不厌。以其不争，故天下莫能与之争。是以圣人抱一为天下式。不自见，故明；不自是，故彰；不自伐，故有功；不自矜， 与之争。故道大，天大，地大，人亦大。域中有四大，而人居其一焉修之於身，其德乃真；修之於家，其德乃余；修之於乡，其德乃长；修之於邦，其德乃丰；修之於 ，以家观家，以乡观乡，以邦观邦，以天下观天下。吾何以知天下然哉？以此。慈故能勇；俭故能广；不敢为天下先，故能成器长。今舍慈且勇；舍俭且广；舍後且先 天将救之，以慈卫之。道生一，一生二，二生三，三生万物。知人者智，自知者明。胜人者有力，自胜者强。知足者富。强行者有志。一个实现梦想的人，就是一个成 己完全投入于权力和仇恨中，你怎么能期望他还有梦梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远得不到宁静，直到这些梦想成为事实。落叶——树叶撒 弯腰拾起；与其肩负苦涩的回忆，不如走向明天，淋浴春雨梦想绝不是梦，两者之间的差别通常都有一段非常值得人们深思的距离。一个人要实现自己的梦想，最重要 气和行动。一个人如果已经把自己完全投入于权力和仇恨中，你怎么能期望他还有梦？如果一个人不知道他要驶向哪个码头，那么任何风都不会是顺风。最初的梦想紧 由让一切都曾失去过。谁不曾迷茫？谁有不曾坠落呢？安逸的日子谁不想有呢？如果骄傲没被现实大海冷冷拍下，如果梦想不曾坠落悬崖千钧一发，又怎会懂得要多努 执著的人拥有隐形翅膀？现在的一切都是为将来的梦想编织翅膀，让梦想在现实中展翅高飞。很多时候，我们富了口袋，但穷了脑袋；我们有梦想，但缺少了思想。、 低微，但是不可以没有梦想。只要梦想一天，只要梦想存在一天，就可以改变自己的处境乐理知识和乐器为我的音乐梦想插上了一双希望的翅膀。长大以后，我要站在 的风采，为大家带来欢乐。没有一颗心会因为追求梦想而受伤，当你真心想要某样东西时，整个宇宙都会联合起来帮你完成。青年时准备好材料，想造一座通向月亮的 庙宇。活到中年，终于决定搭一个棚。一个人有钱没钱不一定，但如果这个人没有了梦想，这个人穷定了。梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远 为事实。如果失去梦想，人类将会怎样？不要怀有渺小的梦想，它们无法打动人心。最初所拥有的只是梦想，以及毫无根据的自信而已。但是，所有的一切就从这里出 幸福，有时梦想破灭也是一种幸福。人生最苦痛的是梦醒了无路可走。做梦的人是幸福的；倘没有看出可以走的路，最要紧的是不要去惊醒他。在每一个想你的日子里 却更难。想你，已成为我的习惯。努力向上吧，星星就躲藏在你的灵魂深处；做一个悠远的梦吧，每个梦想都会超越你的目标。要想成就伟业，除了梦想，必须行动。 排，实际上人们每天在安排着自己的一切活动家都是梦想家。悲观的人，先被自己打败，然后才被生活打败；乐观的人，先战胜自己，然后才战胜生活。梦想一旦被付 是人生最快乐的时光，但这种快乐往往完全是因为它充满着希望，而不是因为得到了什么或逃避了什么。你的生活深度取决于你对年幼者的呵护，对年长者的同情，对 强者的包容。因为生命中总有一天你会发现其中每一个角色你都扮演过。事实上是，哪个男孩女孩没有做过上天入地、移山倒海的梦啊，只不过在生活面前，很多人慢 以他们沦落为失去梦想的人；而有些人，无论生活多么艰难，从来没有放弃梦想，于是，他们成为永葆青春梦想、永葆奋斗激情的人、能够改变世界、创造未来的人。 是怀抱着各种理想和幻想。这并不是什么毛病，而是一种宝贵的品质。人性最可怜的就是：我们总是梦想着天边的一座奇妙的玫瑰园，而不去欣赏今天就开在信任是友 多少，友谊也会相应消失多少。我们彼此间的友谊将协力维护我们的美誉。友谊如金钱一般，容易得到却不易保持。真正的友情，是一株成长缓慢的植物。我们不应该 从而使它受到玷污。如果为了那更伟大的爱，必须牺牲友谊，那也是没有办法的事；不过如果能够保持下去，那么，它就能真的达到完美的境界了。友谊是一种温静与 惯所结成，从长久的认识与共同的契合而产生，友谊真是一样最神圣的东西，不光是值得特别推崇，而是值得永远赞扬。它是慷慨和荣誉的最贤慧的母亲，是感激和仁 舍已为人，而且完全出于自愿，不用他人恳求。好感是友谊的先决条件，但不能把两者混为一谈。生活中遇到大忧大患，友谊应该是有效的安慰。
电流与电压和电阻的关系
情景导入
加在导体两端的电压越高，流过导体的
电流就会越_大___； 导体的电阻越大，流过它的电流就会越__小__。
那么流过导体的电流与导体的电阻及加在它两端的电压 存在怎样的定量关系呢？
教学目标
使学生会同时使用电压表和电流表测量一段 导体两端的电压和其中的电流
课堂小结
①电阻一定时，导体中的电流跟 导体两端的电压成正比。
②电压一定时，导体中的电流跟 导体的电阻成反比。
向你的美好的希冀和追求撒开网吧，九百九十九次落空了，还有一千次呢人若软弱就是自己最大的敌人游手好闲会使人心智生锈。故天将降大任于斯人也，必先苦其心 乏其身，行拂乱其所为，所以动心忍性，增益其所不能。让生活的句号圈住的人，是无法前时半步的。少一点预设的期待，那份对人的关怀会更自在。榕树因为扎根于 越长越茂盛。稗子享受着禾苗一样的待遇，结出的却不是谷穗。进取乾用汗水谱烈军属着奋斗和希望之歌。患难可以试验一个人的品格，非常的境遇方可以显出非常的 角度来看它。机会只对进取有为的人开放，庸人永远无法光顾。困苦能孕育灵魂和精神的力量骄傲，是断了引线的风筝，稍纵即逝；自卑，是剪了双翼的飞鸟，难上青 圆规的两只脚都动，永远也画不出一个圆。有困难是坏事也是好事，困难会逼着人想办法，困难环境能锻炼出人才来。只存在於蠢人的字典里。青，取之于蓝而青于蓝 ，然后知松柏之后凋也。积极的人在每一次忧患中都看到一个机会，而消极的人则在每个机会都看到某种忧患。一个能从别人的观念来看事情，能了解别人心灵活动的 。志当存高远。绳锯木断，水滴石穿让我们将事前的忧虑，换为事前的思考和计划吧！锲而舍之，朽木不折；锲而不舍，金石可镂。没有天生的信心，只有不断培养的 上下而求索天行健，君子以自强不息。会当凌绝顶，一览众山小。丈夫志四海，万里犹比邻。也，而不可夺赤。信言不美，美言不信。善者不辩，辩者不善。知者不博 ，和其光，同其尘，是谓“玄同”。故不可得而亲，不可得而疏；不可得而利，不可得而害；不可得而贵，不可得而贱。故为天下贵。天下之至柔，驰骋天下之至坚。 有益。知者不言，言者不知。更多老子名言敬请关注习古堂国学网的相关文章。柔弱胜刚强。鱼不可脱於渊，国之利器不可以示人。善为士者，不武；善战者，不怒； 为之下。是谓不争之德，是谓用人之力，是谓配天古之极是以圣人后其身而身先，外其身而身存无为而无不为。取天下常以无事，及其有事，不足以取天下。合抱之木 累土；千里之行，始於足下。多言数穷，不如守中。天下莫柔弱於水，而攻坚强者莫之能胜，以其无以易之。天长地久。天地所以能长且久者，以其不自生，故能长生 其身而身存。非以其无故能成其私。譬道之在天下，犹川谷之於江海。江海之所以能为百谷王者，以其善下之，故能为百谷王。是以圣人欲上民，必以言下之；欲先民 而民不重，处前而民不害。是以天下乐推而不厌。以其不争，故天下莫能与之争。是以圣人抱一为天下式。不自见，故明；不自是，故彰；不自伐，故有功；不自矜， 与之争。故道大，天大，地大，人亦大。域中有四大，而人居其一焉修之於身，其德乃真；修之於家，其德乃余；修之於乡，其德乃长；修之於邦，其德乃丰；修之於 ，以家观家，以乡观乡，以邦观邦，以天下观天下。吾何以知天下然哉？以此。慈故能勇；俭故能广；不敢为天下先，故能成器长。今舍慈且勇；舍俭且广；舍後且先 天将救之，以慈卫之。道生一，一生二，二生三，三生万物。知人者智，自知者明。胜人者有力，自胜者强。知足者富。强行者有志。一个实现梦想的人，就是一个成 己完全投入于权力和仇恨中，你怎么能期望他还有梦梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远得不到宁静，直到这些梦想成为事实。落叶——树叶撒 弯腰拾起；与其肩负苦涩的回忆，不如走向明天，淋浴春雨梦想绝不是梦，两者之间的差别通常都有一段非常值得人们深思的距离。一个人要实现自己的梦想，最重要 气和行动。一个人如果已经把自己完全投入于权力和仇恨中，你怎么能期望他还有梦？如果一个人不知道他要驶向哪个码头，那么任何风都不会是顺风。最初的梦想紧 由让一切都曾失去过。谁不曾迷茫？谁有不曾坠落呢？安逸的日子谁不想有呢？如果骄傲没被现实大海冷冷拍下，如果梦想不曾坠落悬崖千钧一发，又怎会懂得要多努 执著的人拥有隐形翅膀？现在的一切都是为将来的梦想编织翅膀，让梦想在现实中展翅高飞。很多时候，我们富了口袋，但穷了脑袋；我们有梦想，但缺少了思想。、 低微，但是不可以没有梦想。只要梦想一天，只要梦想存在一天，就可以改变自己的处境乐理知识和乐器为我的音乐梦想插上了一双希望的翅膀。长大以后，我要站在 的风采，为大家带来欢乐。没有一颗心会因为追求梦想而受伤，当你真心想要某样东西时，整个宇宙都会联合起来帮你完成。青年时准备好材料，想造一座通向月亮的 庙宇。活到中年，终于决定搭一个棚。一个人有钱没钱不一定，但如果这个人没有了梦想，这个人穷定了。梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远 为事实。如果失去梦想，人类将会怎样？不要怀有渺小的梦想，它们无法打动人心。最初所拥有的只是梦想，以及毫无根据的自信而已。但是，所有的一切就从这里出 幸福，有时梦想破灭也是一种幸福。人生最苦痛的是梦醒了无路可走。做梦的人是幸福的；倘没有看出可以走的路，最要紧的是不要去惊醒他。在每一个想你的日子里 却更难。想你，已成为我的习惯。努力向上吧，星星就躲藏在你的灵魂深处；做一个悠远的梦吧，每个梦想都会超越你的目标。要想成就伟业，除了梦想，必须行动。 排，实际上人们每天在安排着自己的一切活动家都是梦想家。悲观的人，先被自己打败，然后才被生活打败；乐观的人，先战胜自己，然后才战胜生活。梦想一旦被付 是人生最快乐的时光，但这种快乐往往完全是因为它充满着希望，而不是因为得到了什么或逃避了什么。你的生活深度取决于你对年幼者的呵护，对年长者的同情，对 强者的包容。因为生命中总有一天你会发现其中每一个角色你都扮演过。事实上是，哪个男孩女孩没有做过上天入地、移山倒海的梦啊，只不过在生活面前，很多人慢 以他们沦落为失去梦想的人；而有些人，无论生活多么艰难，从来没有放弃梦想，于是，他们成为永葆青春梦想、永葆奋斗激情的人、能够改变世界、创造未来的人。 是怀抱着各种理想和幻想。这并不是什么毛病，而是一种宝贵的品质。人性最可怜的就是：我们总是梦想着天边的一座奇妙的玫瑰园，而不去欣赏今天就开在信任是友 多少，友谊也会相应消失多少。我们彼此间的友谊将协力维护我们的美誉。友谊如金钱一般，容易得到却不易保持。真正的友情，是一株成长缓慢的植物。我们不应该 从而使它受到玷污。如果为了那更伟大的爱，必须牺牲友谊，那也是没有办法的事；不过如果能够保持下去，那么，它就能真的达到完美的境界了。友谊是一种温静与 惯所结成，从长久的认识与共同的契合而产生，友谊真是一样最神圣的东西，不光是值得特别推崇，而是值得永远赞扬。它是慷慨和荣誉的最贤慧的母亲，是感激和仁 舍已为人，而且完全出于自愿，不用他人恳求。好感是友谊的先决条件，但不能把两者混为一谈。生活中遇到大忧大患，友谊应该是有效的安慰。
人教版物理九年级全册17.1《电流与电压和电阻的关系》 课件
可行的方案是（ D ）
A.仅有甲 C.仅有甲、乙两种
B.仅有乙 D.甲、乙、丙都可行
教材习题 1.在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下 表所示。
(1)为分析电流与电压的定量关系，请你在图17.1-2的方格中建立有关坐 标轴并制定其标度，把表中的数据在坐标系中描点。 (2)小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他 数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要 把它剔除掉。这是哪组数据?
甲
（2）用笔画线代替导线将图乙中电路连接完整， 要求实验过程中滑动变阻器的滑片从右向左移动。 (导线不能交叉)
（3）在实验操作过程中保持__电__阻___不变，闭合开关时，调节滑
动变阻器的滑片P做了三组实验，数据如下表所示，请根据表中数
据在坐标系中进行描点连线。
实验次数 1 2 3
电压表U/V 1.0 2.0 2.5
(8)分析表格中的数据可得出结论：___电__压____一定时， _通__过__导__体__的__电__流_与___导__体__的__电__阻__成__反_比___。
、
1. 某同学利用如图所示的电路探究“电流与电阻的 关系”，开始时，把滑动变阻器的滑片移到阻值最大 处，作用是_________，为了达到实验目的，实验过 程中须保持___________不变，可以通过改变
R/Ω 5 10 15
I/A 0.3 0.15 0.1
(5)将5Ω的电阻换成10Ω的电阻后，闭合开关，调 节滑动变阻器的滑片P到合适位置时，记录电流数据。
此操作中调节滑动变阻器的目的是
___使__电__阻__R_两__端__的__电__压__保__持__不__变_。
A.仅有甲 C.仅有甲、乙两种
B.仅有乙 D.甲、乙、丙都可行
教材习题 1.在探究电阻一定时电流与电压关系的实验中，小明得到的实验数据如下 表所示。
(1)为分析电流与电压的定量关系，请你在图17.1-2的方格中建立有关坐 标轴并制定其标度，把表中的数据在坐标系中描点。 (2)小英说，从图中可以看出，这些数据中有一组是明显错误的，跟其他 数据的规律完全不同，可能是读取这组数据时粗心所引起的，分析时需要 把它剔除掉。这是哪组数据?
甲
（2）用笔画线代替导线将图乙中电路连接完整， 要求实验过程中滑动变阻器的滑片从右向左移动。 (导线不能交叉)
（3）在实验操作过程中保持__电__阻___不变，闭合开关时，调节滑
动变阻器的滑片P做了三组实验，数据如下表所示，请根据表中数
据在坐标系中进行描点连线。
实验次数 1 2 3
电压表U/V 1.0 2.0 2.5
(8)分析表格中的数据可得出结论：___电__压____一定时， _通__过__导__体__的__电__流_与___导__体__的__电__阻__成__反_比___。
、
1. 某同学利用如图所示的电路探究“电流与电阻的 关系”，开始时，把滑动变阻器的滑片移到阻值最大 处，作用是_________，为了达到实验目的，实验过 程中须保持___________不变，可以通过改变
R/Ω 5 10 15
I/A 0.3 0.15 0.1
(5)将5Ω的电阻换成10Ω的电阻后，闭合开关，调 节滑动变阻器的滑片P到合适位置时，记录电流数据。
此操作中调节滑动变阻器的目的是
___使__电__阻__R_两__端__的__电__压__保__持__不__变_。
新人教版九年级物理全册教学课件17.1 电流与电压和电阻的关系(共13张PPT)
７
二、电流跟电阻的关系
1、在上述连接电路的基础上，怎样操作？
（1）、调节滑动变阻器使电阻两端的电压
保持 U=3V(或2V)不变，电阻分别换用为 R=5 Ω、10 Ω、 15 Ω，读出此时相应的电流值；
电阻 （2）、把数据填入表格中；
R/Ω
5 10 15
电流 （3）、分析数据，得出结论。 I / A
电流也增大。
即：在电阻一定的情况下，导体中的电流跟导体两端的 电压成正比。计实验，验证刚才的猜想： 在电阻一定的情况下，导体中的电流跟导体两端的电压 成正比。 *思考： 1、在探究导体中的电流跟导体两端的电压的关系时， 应采用什么方法和原理？ 保持电阻不变，多次改变电阻两端的电压，测出对应 电流值，由多组实验数据研究电流与电压是否成正比。
欧姆定律
１４
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 1:17:30 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
（1）在研究电流与电压关系时，控制了电阻不变。 （2）在研究电流与电阻关系时，控制了电阻两端电压不变。
二、电流跟电阻的关系
1、在上述连接电路的基础上，怎样操作？
（1）、调节滑动变阻器使电阻两端的电压
保持 U=3V(或2V)不变，电阻分别换用为 R=5 Ω、10 Ω、 15 Ω，读出此时相应的电流值；
电阻 （2）、把数据填入表格中；
R/Ω
5 10 15
电流 （3）、分析数据，得出结论。 I / A
电流也增大。
即：在电阻一定的情况下，导体中的电流跟导体两端的 电压成正比。计实验，验证刚才的猜想： 在电阻一定的情况下，导体中的电流跟导体两端的电压 成正比。 *思考： 1、在探究导体中的电流跟导体两端的电压的关系时， 应采用什么方法和原理？ 保持电阻不变，多次改变电阻两端的电压，测出对应 电流值，由多组实验数据研究电流与电压是否成正比。
欧姆定律
１４
• 9、春去春又回，新桃换旧符。在那桃花盛开的地方，在这醉人芬芳的季节，愿你生活像春天一样阳光，心情像桃花一样美丽，日子像桃子一样甜蜜。 2021/3/52021/3/5Friday, March 05, 2021
• 10、人的志向通常和他们的能力成正比例。2021/3/52021/3/52021/3/53/5/2021 1:17:30 PM • 11、夫学须志也，才须学也，非学无以广才，非志无以成学。2021/3/52021/3/52021/3/5Mar-215-Mar-21 • 12、越是无能的人，越喜欢挑剔别人的错儿。2021/3/52021/3/52021/3/5Friday, March 05, 2021 • 13、志不立，天下无可成之事。2021/3/52021/3/52021/3/52021/3/53/5/2021
（1）在研究电流与电压关系时，控制了电阻不变。 （2）在研究电流与电阻关系时，控制了电阻两端电压不变。
17.1 电流与电压和电阻的关系++课件+2023-2024学年初中物理人教版九年级全一册
(1)连接电路时，开关应_断__开__；连接好电路后，他检查
电路时发现电压表、电流表位置互换了，若此时闭 合开关，电流表_不__会__(选填“会”或“不会”)被烧坏。 (2)正确连好电路后，闭合开关前要将滑动变阻器的滑 片P移到最_左____(选填“左”或“右”)端；闭合开关后，
发现电流表无示数，电压表示数接近电源电压，移 动滑动变阻器的滑片P，电流表、电压表示数均无 变化，则故障可能是定值电阻R_断__路___(选填“短路” 或“断路”)。
(4)通过实验记录电流表、电压表的示数，如下表所示 (R＝10 Ω)：
对表中数据进行分析，你认为错误的是_5___(填实验序 号)，排除错误数据，可归纳得出的结论是_在__电__阻__一__ _定__时__，__导__体__中__的__电__流__跟__两__端__电__压__成__正__比____。
在“探究电流与电压的关系”的实验中，图乙为电路 图：
(1)实验前，发现电流表的指针位置如图甲所示，原因 是电流表_指__针__没__调__零____。
(2)闭合开关S后，移动滑片时发现，电流表无示数， 电压表有示数，则电路故障可能是定值电阻R发生 了_断__路___(选填“断路”或“短路”)。
(3)如图乙所示，导线a可与滑动变阻器的__D__(选填“A” 或“D”)接线柱相连，使滑片向右移动时，电流表示 数变大。
第十七章 欧姆定律 第1节 电流与电压和电阻的关系
知识点一 电流与电压的关系 灯泡的亮度发生变化，说明通过灯泡的_电__流__发生了
变化。我们知道，_电__压__使电路中形成电流，即导体两 端有_电__压__，导体中才会有电流；由此可以猜想：所加 电压越高，电流可能越_大___，灯泡才越_亮___。另一方面， 任何导体都有电阻，电阻对电流有_阻__碍__作用；由此可 以猜想：在导体两端电压一定的条件下，电阻越大，电
17.1《电流与电压和电阻的关系》(同步课件)-九年级全一册物理同步精品课堂(人教版)
物理 观念
科学 思维
科学 探究
科学态度 与责任
课标 要求
知道影响电流大小的 因素；知道电流与电
压和电阻的关系
通过实验探究电流与电压和电阻 的关系；会同时使用电压表和电 流表测量一段导体两端的电压和
其中的电流
探究电流与电压、电阻 的关系（必做实验）
1 教学目标
教学目标 新课讲授 知识总结 课堂练习 课后作业
兴趣
自律
ENDUNG！！
谢谢观看
在电阻一定时，通过 导体的电流与导体两
(5)根据表中的实验数据，得出的实验结论是 端的电压成正比。 ;
(6)若要继续完成探究电流与电阻的关系实验，除了现有的实验器
材之外，还需要增加 两个阻值不同的定值电阻
。
5 课后作业
教学目标 新课讲授 知识总结 课堂练习 课后作业
行动
专注
效率
作业：对应《分层练习》
重点
电路中电流与电压的关 系、电流与电阻的关系
运用控制变量的方法进行实 验，并分析得出结论
难点
2 新课讲授
教学目标 新课讲授 知识总结 课堂练习 课后作业
新课导入1
电流与电压 的关系2
电流与电阻的 关系3
做一做
方法一：
有对哪比些这办几法可个以实使验小现象，你认为电流与哪些因素有关？
灯泡的亮度变猜暗想？一
探究电流与电压的关系
探究电流与电阻的关系
3 知识总结
教学目标 新课讲授 知识总结 课堂练习 课后作业
4 课堂练习
教学目标 新课讲授 知识总结 课堂练习 课后作业
1.下列图像反映的物理量关系正确的是（ B ）
A．
同种物体质量与体积的关系
17.1电流与电压和电阻的关系 课件(共24张PPT) 人教版(2024) 九年级全册
小试身手
5.图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的 表述正确的是（ D ） A．表a是电压表，表b是电流表 B．使用滑动变阻器的目的是减小实验数据的误差 C．经过实验可以得出结论：电压与电流成正比 D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性
课堂总结
电流与电 压、电阻ຫໍສະໝຸດ 的关系设计实验AS
R
R' V
知识探索
实验步骤
①按设计的电路图连接实物。 ②闭合开关前，检查电路中电学元件连接是否正 确，滑动变阻器滑片是否移至最大阻值处。
③闭合开关后，调节滑动变阻器的滑片，控制电 压表的示数一定，读出电流表的示数，并记录。
④换接不同规格的定值电阻重复以上步骤，再次 实验测量，并记录电阻值和电流值。
电流表
电压 使电荷定向移动形成电流的原因 U
V 电压表
电阻
导体对电流的阻碍作用
RΩ
电压 促使 电流
阻碍 电阻
电流与电压和电阻有怎样的关系呢？
知识探索
知识点一 探究电流与电压的关系
提出问题 电阻一定时，电流与电压存在怎样的关系？
猜想与假设 因为电压是产生电流的原因。当电阻一定时，电 压越高，电流可能越大，通过电阻的电流与电压 可能成正比。
小试身手
4.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定 值电阻Rx，得到如图乙所示的图像。以下有关叙述正确的是（ D ） A．该同学研究的是电流和电压的关系 B．实验中电压表的示数保持0.5伏不变 C．将Rx从5欧换成10欧后，应将滑片P向左移 D．将Rx从5欧换成10欧后，应将滑片P向右移
小试身手
1.如图所示，是我们常见的图象，这种图象如果在纵横坐标上适当的 物理量及单位，可以用来描述（ D） A．通过导体的电流与其电阻的关系 B．通电导体的电阻与其两端电压的关系 C．通电导体的电阻与其电流的关系 D．通过导体的电流与其电压的关系
17.1电流与电压和电阻的关系(解析版)-2024-2025学年九年级物理题型(人教版)
17.1 电流与电压和电阻的关系（解析版）本节学习目标1.通过实验探究，熟悉控制变量法的应用，并得出电流与电压的关系，电流与电阻的关系；2.掌握电流跟电压的关系及电流跟电阻的关系；3.会进行电流与电压和电阻关系的实验探究。
要点一探究电流与电压的关系知识点一：探究电流与电压的关系1．提出问题：电流与电压有什么关系。
2．猜想与假设：电流与电压成正比。
3．设计实验：因电流与电压、电阻均有关系，我们要研究电流与电压的关系，应该采用控制变量法。
即保持电阻不变，改变电阻两端的电压，研究电流与电压的关系。
器材：电流表、电压表、定值电阻(2个)滑动变阻器、电源开关、导线。
电路图：如图。
4．进行实验：①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处，实物图如下所示。
=5W不变，检查电路后闭合开关，调节滑动变阻器，使电压表的示数分别为1V、2V、②保持电阻R13V，并读出电流表相应的数值、填表。
=5ΩR1次数电压U/V电流I/A110.2220.4330.6=10W不变，调节滑动变阻器，使电压表的示数分别为1V、2V、3V，并读出电流表相改变电阻，使R2应的数值、填表。
=10ΩR2次数电压U/V电流I/A110.1220.2330.35.根据数据画出I-U图像。
6．得出结论：在电阻不变时，通过导体的电流和导体两端的电压成正比。
要点诠释：1.任何电学实验，在闭合开关之前，滑动变阻器应调节到阻值最大处，这样可以保护电路。
2.本实验中滑动变阻器的作用有两点：①保护电路；②改变定值电阻两端的电压3.如果只凭一组数据，就得出电流与电压成正比的结论，缺乏普遍性，所以本实验用不同阻值的电阻，重复实验操作，这样得出的数据更具普遍性。
4.要会根据I-U图，判断电阻值的大小。
如图，通过相同的电流时，U B >U A ，所以R B >R A 。
【例】（2023·宜昌）如图甲为小俊和小红在探究电阻一定时电流与电压关系的实验中连接的部分实物图。
17.1电流与电压和电阻的关系 课件(共28张PPT)-人教版物理九年级上册
第十七章
第1节 电流与电压和电阻的关系
物理观念 结合电阻和电压的物理意义，认识电压和电阻对电流的影响。 科学思维 学会用图象法分析实验数据，总结归纳出电流与电压、电阻的关系。 科学探究 通过实验探究电流与电压、电阻的关系，学会分析和处理实验数据，并进一 步掌握控制变量法在实验中的应用。 科学态度与责任 通过亲历探究电流与电压、电阻的关系的方案设计，动手实验和结论分析过 程，培养学生实事求是、严谨的科学态度，提高合作交流能力。
1．利用如图所示的电路，探究电流与电阻的关系时，每次实验 必须保持大小不变的是（ A ） A．电压表的示数 B．电流表的示数 C．定值电阻Rx的阻值 D．滑动变阻器 R′的阻值
ห้องสมุดไป่ตู้
2．小明用如图所示电路探究电流与电阻的关系，R为定值电阻， 电源电压保持不变。实验中小明将 定值电阻R 由10 Ω换成 20 Ω后，闭合开关，接下来要移动滑动变阻器的滑片 ，其目 的是（ B ） A.改变电路两端的电压 B.保持定值电阻两端的电压不变 C.多次测量以减少误差 D.保持通过定值电阻的电流不变
任务三、探究电流与电阻的关系
总结： 电流与电压和电阻有关， 当电阻不变时，电流与电压成正比； 当电压不变时，电流与电阻成反比。
总结实验过程中的注意事项，分享自主实验中遇到的问题并 提供解决方案。
电 流 与 电 探究电流与电压的关系 压 和 电 阻 的 探究电流与电阻的关系 关 系
实验方法：控制变量法 电路图 实物电路的连接 实验步骤 表格 结论
任务二、探究电流与电压的关系
演示实验： 利用滑动变阻器改变定值电阻两端的电压： 连接串联电路，移动滑片P，发现电阻两端电压确实发生变 化，并初步了解，当Rp变小时，定值电阻两端的电压变大。
第1节 电流与电压和电阻的关系
物理观念 结合电阻和电压的物理意义，认识电压和电阻对电流的影响。 科学思维 学会用图象法分析实验数据，总结归纳出电流与电压、电阻的关系。 科学探究 通过实验探究电流与电压、电阻的关系，学会分析和处理实验数据，并进一 步掌握控制变量法在实验中的应用。 科学态度与责任 通过亲历探究电流与电压、电阻的关系的方案设计，动手实验和结论分析过 程，培养学生实事求是、严谨的科学态度，提高合作交流能力。
1．利用如图所示的电路，探究电流与电阻的关系时，每次实验 必须保持大小不变的是（ A ） A．电压表的示数 B．电流表的示数 C．定值电阻Rx的阻值 D．滑动变阻器 R′的阻值
ห้องสมุดไป่ตู้
2．小明用如图所示电路探究电流与电阻的关系，R为定值电阻， 电源电压保持不变。实验中小明将 定值电阻R 由10 Ω换成 20 Ω后，闭合开关，接下来要移动滑动变阻器的滑片 ，其目 的是（ B ） A.改变电路两端的电压 B.保持定值电阻两端的电压不变 C.多次测量以减少误差 D.保持通过定值电阻的电流不变
任务三、探究电流与电阻的关系
总结： 电流与电压和电阻有关， 当电阻不变时，电流与电压成正比； 当电压不变时，电流与电阻成反比。
总结实验过程中的注意事项，分享自主实验中遇到的问题并 提供解决方案。
电 流 与 电 探究电流与电压的关系 压 和 电 阻 的 探究电流与电阻的关系 关 系
实验方法：控制变量法 电路图 实物电路的连接 实验步骤 表格 结论
任务二、探究电流与电压的关系
演示实验： 利用滑动变阻器改变定值电阻两端的电压： 连接串联电路，移动滑片P，发现电阻两端电压确实发生变 化，并初步了解，当Rp变小时，定值电阻两端的电压变大。
17.1 电流与电压和电阻的关系 课件-2024-2025学年人教版物理九年级全一册
(1)图甲是小文所连电路，其中有一条导线连接错误．请在接错的导线上打“×”， 并用笔画线代替导线画出正确的接法．
(2)闭合开关前，为了保护电路，应将滑动变阻器的滑片移至 阻值最大处 。
(3)闭合开关，移动滑片，当选用5 Ω的电阻时，电压表和电流表的示数分别如图 丙所示，其中，电压值为 2.5 V，电流值为 0.5 A；以后每更换一个阻值更大 的电阻后，闭合开关，应将滑动变阻器的滑片向 右 (选填“左”或“右”)端滑 动，使电压表的示数为 2.5 V不变，同时记下对应的电流值．
。
（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻
器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减
小，你认为出现这一故障的原因是：
滑动变阻器接在了上面两个接线柱
。
7．在“探究电流与电阻关系”的实验中，小文选用了阻值分别为5 Ω、10 Ω、15 Ω、20 Ω的四个定值电阻，电源电压恒为3 V．
示，因为 灯丝电阻会发生变化
，所以不能
用于该实验探究。
②电路由图乙改进为图丙是因为用滑动变阻器既能
保护电路
，又能通过调节滑动变阻器使电阻两端的电
压 改变
。(选填“改变”或“保持不变”)
(2)实验采用了图丙所示电路，其中定值电阻的阻值为5 Ω，电源电
压为3 V．为了提高测量准确度，电压表应选用 0~3 V (选填“0~3
2. 下列说法不正确的是（ D ）
A. 下图正确表达了电流和电阻的关系 B. 电压一定时，电流与电阻成反比 C. 电压一定时，电流随着电阻的变大而变小 D. 由图可知，电流越大，电阻越小
3. 关于探究“电流与电阻关系”的实验，说法错误的 是（ B ）
A. 滑动变阻器有保护电路的作用 B. 滑动变阻器用来改变电阻的电压 C. 电压一定时，电流与电阻成反比 D. 电阻是导体本? 如何改变电阻两端电压?如何操作？ 实验过程中的不变量是什么？如何控制其不变？
(2)闭合开关前，为了保护电路，应将滑动变阻器的滑片移至 阻值最大处 。
(3)闭合开关，移动滑片，当选用5 Ω的电阻时，电压表和电流表的示数分别如图 丙所示，其中，电压值为 2.5 V，电流值为 0.5 A；以后每更换一个阻值更大 的电阻后，闭合开关，应将滑动变阻器的滑片向 右 (选填“左”或“右”)端滑 动，使电压表的示数为 2.5 V不变，同时记下对应的电流值．
。
（3）如果小亮在实验中发现电流表、电压表的读数都偏大，调节滑动变阻
器的滑片时，两表示数均无变化，适当减小电源电压后，两表示数才相应减
小，你认为出现这一故障的原因是：
滑动变阻器接在了上面两个接线柱
。
7．在“探究电流与电阻关系”的实验中，小文选用了阻值分别为5 Ω、10 Ω、15 Ω、20 Ω的四个定值电阻，电源电压恒为3 V．
示，因为 灯丝电阻会发生变化
，所以不能
用于该实验探究。
②电路由图乙改进为图丙是因为用滑动变阻器既能
保护电路
，又能通过调节滑动变阻器使电阻两端的电
压 改变
。(选填“改变”或“保持不变”)
(2)实验采用了图丙所示电路，其中定值电阻的阻值为5 Ω，电源电
压为3 V．为了提高测量准确度，电压表应选用 0~3 V (选填“0~3
2. 下列说法不正确的是（ D ）
A. 下图正确表达了电流和电阻的关系 B. 电压一定时，电流与电阻成反比 C. 电压一定时，电流随着电阻的变大而变小 D. 由图可知，电流越大，电阻越小
3. 关于探究“电流与电阻关系”的实验，说法错误的 是（ B ）
A. 滑动变阻器有保护电路的作用 B. 滑动变阻器用来改变电阻的电压 C. 电压一定时，电流与电阻成反比 D. 电阻是导体本? 如何改变电阻两端电压?如何操作？ 实验过程中的不变量是什么？如何控制其不变？
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
控制电压一定，研究电流与电阻的定量关系。
进行实验
控制变量
电压U
5V
电阻R/Ω
电流I/A
自变量
5.0 10.0 1 0.5
15.0 0.33
20.0 0.25
25.0 0.2
30.0 0.17
因变量
分析数据 归纳结论
当导体的电压一定时，通过导体的电流跟导体 的电阻成反比。
二、例题分析
某同学按如图所示的电路研究通过导体的电流 跟导体电阻的关系。电源电压保持不变，他不断改 变电阻箱R1(符号用 表示)的阻值，测得相应的电 流如下表。分析表中数据可知：电流跟电阻 不成反比 __________，这与其他同学的结论不一样，其原因 是_____________________。 没有保持电压一定
一、实验探究电流与电压、电阻的关系
猜 想
猜想1： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？ 猜想2： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？
给你以下实验器材：如何设计实验？
1．实验探究电流与电压的关系 设计实验 测电阻两端电压，选择什么器材？
如何改变电阻两端电压？怎么操作？ 测通过电阻的电流，选择什么器材？ 实验过程中的不变量是什么，如何控制其不变？ 滑动变阻器在实验中起到什么作用？
设计实验
电阻一定，研究电流与电压的定量关系。 电路图 A R R' V S
进行实验
记录实验数据
控制变量
电阻R 电压U/V
电流I/A
自变量
10 Ω 1.0 0.1 2.0 0.2 3.0 0.3 4.0 0.4 5.0 0.5 6.0 0.6
因变量
绘制图象
I/A 0.9 0.8
0.7 0.6 0.5 0.4 0.3 0.2 0.1
V
R1
P
R2
A
Sபைடு நூலகம்
次数 1 2 3
R1/W 2 4 8
I/A 0.40 0.32 0.25
练一练
1．已知R1＝3R2，分别把R1、R2接到6 V的电 源上，通过它们的电流比I1∶I2等于（ A ） A．1∶3 B．3∶1 C．2∶1 D．4∶1
2．一导体接到电路中 ，如果把它两端的电压 增大到原来的三倍，下列说法中正确的是（ D ） A．它的电阻是原来的三倍 B．它的电流保持不变 C．它的电流是原来的三分之一 D．它的电流是原来的三倍
第十七章 第１节
电流与电压和电阻的关系
你知道下列用电器工作时的电流有多大吗？
约5 A
约1 A
约1 A
约2 A
约0.5 A
约0.2 A
提出问题
问题1：各种用电器的电流大小不同，那么电 流大小与哪些因素有关？ 通过前面的学习已经知道：电压是产生电流的 原因；电阻表示导体对电流的阻碍作用。 问题2：流过导体的电流与导体的电阻及加在 它两端的电压存在怎样的定量关系呢？
O
·
·
·
·
·
·
· R
1.0
2.0 3.0
4.0 5.0
6.0 7.0
8.0
9.0 10.0 U/V
归纳结论
当导体的电阻一定时，通过导体的电流跟导体 两端的电压成正比。
2．实验探究电流与电阻的关系 设计实验 在电路中如何改变电阻，选用什么器材？怎么 操作？ 如何使电阻两端电压不变，如何控制其不变？ 滑动变阻器在实验中起到什么作用？
