转筒式烘干机工作原理及使用指南
转筒烘干机的工作原理及优缺点
转筒烘干机的工作原理及优缺点
转筒烘干机的工作原理:转筒烘干机的主体是略带倾斜并能回转的圆筒体。
这种装置的上作原理如图下图所示。
湿物料从左端上部加人,经过圆筒内部时,与通过筒内的热风或加热壁面进行有效的接触而被干燥,干燥后的产品从右端下部收集。
在干燥过程中,物料借助于圆筒的缓慢转动,在重力的作用下从较高—端向较低一端移动。
筒体内壁上装有顺向抄板(或类似装置),它不断地把物料抄起又洒下,使物料的热接触表面增大,以提高干燥速率并促使物料向前移动。
干燥过程中所用的热载体一般为热空气、烟道气或水蒸气等。
如果热载体(如热空气、烟道气)直接与物料接触,则经过转筒烘干机后,通常用旋风除尘器将气体中挟带的细粒物料捕集下来,废空气则经旋风除尘器后放空。
转筒烘干机是最古老的干燥设备之—,目前仍被广泛使用于冶金、建材、化工等领域。
转筒烘干机与其他干燥设备相比:
(I)生产能力大,可连续操作;
(2)结构简单,操作方便;
(3)故障少,维修费用低;
(4)适用范围广,可以用它干燥颗粒状物料,对于那些附着性大的物料也很有利;
(5)操作弹性大,生产上允许产品的产量有较大波动范围,不致影响产品的质量;
(6)清扫容易
这种干燥器的缺点是:
(1)设备庞大,一次性投资多;
(2)安装、拆卸困难,占地面积比较大;
(3)热容量系数小,热效率低(但蒸汽管式转筒干燥器热效率高),运行费用与热泵烘干机相比,超出3倍以上。
(4)物料在干燥器内停留时间长,且物料颗粒之间的停留时间差异较大,因此不适合于对温度有严格要求的物料。

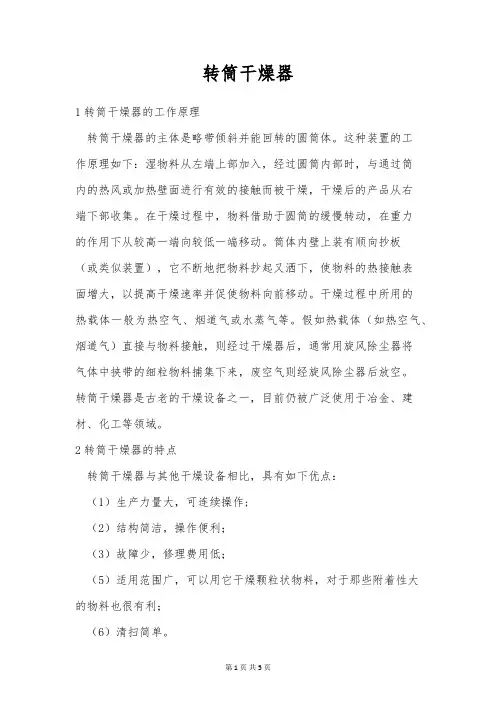

转筒干燥器
转筒干燥器1转筒干燥器的工作原理转筒干燥器的主体是略带倾斜并能回转的圆筒体。
这种装置的工作原理如下:湿物料从左端上部加入,经过圆筒内部时,与通过筒内的热风或加热壁面进行有效的接触而被干燥,干燥后的产品从右端下部收集。
在干燥过程中,物料借助于圆筒的缓慢转动,在重力的作用下从较高一端向较低一端移动。
筒体内壁上装有顺向抄板(或类似装置),它不断地把物料抄起又洒下,使物料的热接触表面增大,以提高干燥速率并促使物料向前移动。
干燥过程中所用的热载体一般为热空气、烟道气或水蒸气等。
假如热载体(如热空气、烟道气)直接与物料接触,则经过干燥器后,通常用旋风除尘器将气体中挟带的细粒物料捕集下来,废空气则经旋风除尘器后放空。
转筒干燥器是古老的干燥设备之一,目前仍被广泛使用于冶金、建材、化工等领域。
2转筒干燥器的特点转筒干燥器与其他干燥设备相比,具有如下优点:(1)生产力量大,可连续操作;(2)结构简洁,操作便利;(3)故障少,修理费用低;(5)适用范围广,可以用它干燥颗粒状物料,对于那些附着性大的物料也很有利;(6)清扫简单。
3转筒干燥器的操作特性抄板的持有量在转筒干燥器中,抄板上的持有量是确定干燥器中物料填充率的重要参数。
在计算抄板持有量时,一般将物料自由表面与水平线之间的夹角假定为物料的休止角。
对于不同的休止角以及抄板的几何尺寸等,可以先确定单一抄板单位长度的持有量。
转筒干燥器内物料填充率转筒干燥内物料填充率等于干燥干燥器内的物料的体积与干燥器有效容积之比,在确定物料的填充率时,一般考虑有空气流淌(通风)和无空气流淌(无风)两种状况。
对于有空气流淌状况,还要考虑热风与物料的接触方式是逆流还是并流。
通过对这些问题的分析,可以确定干燥器中相宜的物料填充率,以保证干燥器操作中的经济性和牢靠性。
转筒干燥器的传热转筒干燥器中热载体向物料传递的热量转筒干燥器的传动功率转筒干燥器的传动功率可用佐野公式计算。
该公式将传动所需的总功率分解为四部分,即圆筒内颗粒运动所需功率、圆筒旋转所需功率、克服圆筒支撑部分的摩擦消耗的功率以及传动装置的功率损失。
转筒式烘干机工作原理及使用指南
转筒式烘干机工作原理及使用指南一、工作原理1.加热元件:通常是由电加热器或燃气加热器来提供热能。
加热元件将空气加热到适当的温度。
2.转子:转子播撒热空气到烘干机的筒体中。
转子使湿衣物不断被热风吹干,并将湿气通过排气管排出。
3.控制面板:用来设置烘干模式、温度、时间等参数。
二、使用指南1.准备工作在使用转筒式烘干机之前,首先要将湿衣物洗净并脱水。
除非你有带烘干功能的洗衣机,否则需要手动将衣物脱水。
2.分拣衣物根据衣物的材质和厚度,将衣物分成不同的组。
通常,需要单独烘干厚重的毛衣、床单等,而轻薄的内衣和袜子可以一起烘干。
3.设置烘干模式根据衣物的种类和需要,选择适当的烘干模式。
一般有标准模式、快速模式、定时模式、特殊模式等。
标准模式适用于大部分衣物,快速模式适用于轻薄的衣物,定时模式适用于需要特定时间的衣物。
4.设置温度5.设置时间根据衣物的湿度和厚度,设置合适的烘干时间。
一般情况下,需要保持湿度较高的衣物需要更长的时间来烘干,而干燥度较低的衣物则需要较短的时间。
6.开始烘干将湿衣物放入烘干机的筒体内,并确保衣物平均散开,以利于热风的均匀分布。
关闭筒门,按下开关开始烘干。
7.注意事项在使用烘干机时,需要注意以下几点:-不要过度填充烘干机,以免衣物无法均匀接触到热风并导致烘干不均匀。
-定期清理烘干机的滤网,以防止积灰影响烘干效果。
-使用烘干机时,确保周围通风良好,避免热风无法顺利排出。
-不要长时间将衣物暴露在高温下,以免损坏衣物纤维。
总之,转筒式烘干机在家庭生活中起到了重要的作用。
正确地使用烘干机可以提高烘干效率,延长衣物的寿命。
转筒式烘干机操作使用说明
转筒式烘干机操作使用说明一、开机前的准备工作1.检查煤泥烘干机传动部分是否缺油。
2.检查传动部分是否灵活。
3.把煤泥烘干机与加热炉连接处、烘干机出口处、旋切机(粉碎机)下面都清理干净。
4.把输送机各部件清理干净。
5.烘干机脱轨要保证槽里水能够到辊子。
轴承要三天至五天加一次油(根据轴承热度来判断加油时间,过热要勤检查勤加油)6.风机和烘干机变速箱加油要使用齿轮油或机油。
(机油最佳),皮带机加油必须使用机油。
(分季节换油)7.皮带机调试:皮带往哪边运转过度,就紧哪边的尾棍调节顶丝,或者松另一边的顶丝(要根据皮带松紧调节)二、开机1.点燃炉子:2.先启动主机(烘干机),然后启动输送机。
3.先启动鼓风机,再启动引风机,筒体内部达到一定温度后再下料。
三、停机1.停机前30分钟压火,停止引风机、鼓风机。
2.停止加料。
3.煤泥烘干机机体内物料基本排完才能停机。
4.烘干机体温度必须在80度以下才能停机。
四、操作烘干机的主要特点就是把物料水份烘干,要想达到理想的烘干效果和质量,必须具备以下条件:1.燃料:本烘干机炉窑所使用的燃煤,应在5500大卡以上。
2.炉工:保持适当的温度,勤加煤,烧薄煤,适时清渣,适时加煤。
3.上料:均匀上料,不要过多或停时间太长才上料。
4.工作中定时清理输送机与烘干机炉子接合部位落下的物料。
5.检查输送机皮带是否走贪,接头连接是否完好,应及时调整修理。
6.检查烘干机输送机和各连接螺丝是否松动,皮带松紧度是否正常。
7.机修工应及时给各部件加黄油、机油,定时检查各机器是否有异常声音,如发现及时处理,定期检查各零件是否缺少,如发现缺少,及时补上。
8.夜间炉火没有全清除、灭掉,必须有人值班,预防炉火着起来毁坏设备。
五、特殊停机(停电)停电或者特殊停机,如果烘干筒温度高于80度,每20分钟人工拉动各种烘干机皮带转到自由位置(确认电源断开),直至烘干机温度降到80度以下。
转筒干燥机工作原理
转筒干燥机工作原理
转筒干燥机是一种常用的干燥设备,可用于将湿润的物料进行干燥处理。
它的工作原理通过以下几个步骤实现:
1. 物料进料:湿润的物料通过进料口进入转筒干燥机的转筒内部。
转筒通常具有带刮板的螺旋形内壁,以促使物料在转动中均匀受热和干燥。
2. 干燥热源:转筒干燥机通常需要外部供应热量,可以是燃气、蒸汽或电力等形式。
通过加热器将热源引入转筒内,实现物料的干燥过程。
3. 热量传递:湿润的物料与热源接触后,开始发生热量传递。
热源将热量传递给物料,使其温度升高。
湿润物料中的水分开始蒸发,并成为湿空气。
4. 排湿除水:湿空气通过排风系统排出转筒干燥机。
在排出的过程中,通过另外的设备(如除尘器或湿度控制系统)去除湿气、灰尘等杂质。
5. 干燥结束:随着时间的推移,湿润物料中的水分逐渐蒸发殆尽,到达规定的干燥程度后,干燥过程结束。
总体而言,转筒干燥机的工作原理是利用外部热源和转筒内部的热风对湿润物料进行热量传递,使其水分蒸发并排出,进而实现对物料的干燥处理。
转筒烘干机
山东省济宁市力扬环保节能设备制造有限公司
转筒烘干机工作原理
转筒烘干机是济宁力扬环保公司研究生产的一种批量、连续式的有机 肥烘干设备,工作原理是将物料均匀的平铺在网带上,网带采用的 是12-60目钢丝网带,由传动装置拖动在烘干机内往返移动,热 风在物料间穿流而过,水蒸气从排湿孔中排出,从而达到干燥 目的,主要加热方式为电加热、蒸汽加热和热风加热。
此 设 备 最 适 宜 流 水 作 业,同 时 专 业 用 于
各种合肥的烘干处理和过磷酸钙的预 烘 干 处 理。
转筒烘干机的结构特点
转筒烘干机筒体内根据物料的特性,采用了多角度升举式抄板,分布合理, 物料养布均匀,受热面积大,干燥效果好。具有机构合理、适应性强、运行 平稳,能耗低等特点。
规格 型号 HG1212 ¢1.2 ×12 HG1515 ¢1.5 ×15 HG1818 ¢1.8 ×18 HG2020 ¢2.0 ×20 HG2222 ¢2.2 ×22 HG2424 ¢2.4 ×24 HG2626 ¢2.6 ×26 HG2828 ¢2.8 ×28 HG3030 ¢3.0 ×30 HG3232 ¢3.2 ×32 生产能 倾角 进气温 (度) 度 力 (OC) (t/h) 1-2 2-3 110300 3-4 2-3 110300 5-7 2-3 110300 8-10 2-3 110300 10-14 2-3 110300 14-16 2-3 110300 16-18 2-3 110300 18-20 2-3 110300 20-30 2-3 110300 30-35 2-3 110300 出料含水 转速 功率 重量 率(%) (r/m (kw)(T) in) 1-4 5 11 10 1-4 1-4 1-4 1-4 1-4 1-4 1-4 1-4 1-4 4.5 4 4 4 15 22 30 37 16 25 28 45 56 78 98 137 144
滚家用烘干机工作原理
滚家用烘干机工作原理
烘干机工作原理是将湿衣物放入机器内,通过加热空气和风扇的作用,将衣物表面和内部的湿气吹走,从而使衣物快速干燥。
具体来说,工作原理包括以下几个步骤:
1. 加热:烘干机内部装有一个加热元件(通常是电加热器或燃气燃烧器),通过加热器加热空气。
2. 风扇:烘干机内部还装有一个风扇,它会吸入外部的环境空气,并将加热后的空气吹进机器内。
3. 空气循环:当衣物放入烘干机后,风扇将加热后的空气通过烘干机的热风道送入机器内,然后经过衣物的外表面,吸收衣物中的湿气。
4. 湿气排除:湿冷的空气在通过衣物后,会将衣物表面和内部的湿气吸走,然后通过烘干机的排气管道排出机器。
5. 循环再利用:烘干后排出的湿气会通过排气管道排出室外,而热风则会在烘干机内继续循环使用,吸收更多湿气,以提高烘干效率。
通过以上工作原理,烘干机可以高效地将湿衣物中的湿气吹走,从而使衣物快速干燥。
三筒烘干机的工作原理
三筒烘干机的工作原理一、转筒烘干机简介回转式干燥机,又称旋转干燥机或滚筒干燥机,是一种处理大量物料的干燥机。
因其运行可靠、操作灵活、适应性强、处理量大,广泛应用于水泥、矿山、建材、化工、粮食和复合肥生产。
旋转干燥器一般适用于粒状物料,如煤泥和沙子。
当遇到湿度过高的膏状物料时,可以通过部分混合物料的方式进行干燥。
二、转筒烘干机结构转筒式烘干机由1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成,另外可根据用户需求设计煤气发生炉、燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
三筒烘干机如何选用三滚筒干燥机一般选择滚筒干燥设备。
滚筒干燥设备是一种成熟的干燥设备,结构合理,操作方便,处理量大。
可烘干河砂、鹤砂、黄砂、人工砂。
随着近年来社会繁荣和社会建设的步伐,其销量一直稳步增长。
用于工程建设、道路桥梁建设等领域。
因为它的特点,也很受用户欢迎。
许多使用三滚筒烘干机的用户不知道新烘干机滚筒的长度和速度如何影响烘干效果。
原理是沙子从干砂机的进料端进入,干砂机是一个微微倾斜的旋转圆筒。
当圆柱体旋转时,沙子在重力的作用下向下移动到下端。
在筒内湿砂向前运动的过程中,热空气被直接或间接加热,使湿砂中的大量水分蒸发干燥,然后成品干砂从出料口排出。
在这个过程中,烘干机的长度和速度共同决定了沙子在烘干机中的烘干时间。
烘干机滚筒的长度将直接影响烘干能力。
烘干机的滚筒越长,容量越高。
然而,烘干机的滚筒长度不应无限延长。
首先要考虑场地的大小,与长度相关的热量损失也增加了,相应的油耗也增加了。
所以在选择鼓的长度时,越长越好,越合适越好。
在与制造商联系时,请确保清楚地说明您的情况,技术人员可以轻松配置合适的干燥筒长度。
三滚筒干燥机的滚筒速度决定了滚筒中沙子的干燥时间。
转速越高,沙子在滚筒内停留的时间越短,相应的干燥时间也会减少。
回转窑回转滚筒干燥机使用说明书
回转窑回转滚筒干燥机使用说明书集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)一、概况:HZG系列回转圆筒干燥机是最古老的干燥设备之一,目前仍然被广泛应用在化工、建材和冶金等领域。
本干燥系统主要有供热部分、加料器、圆筒干燥主机、风机、除尘器、控制电柜等部分组成。
它的工作原理如下,湿物料从前端加入圆筒干燥主机,经过转筒内部时,与通过筒内的热风或被加热的壁面进行有效的接触而被干燥,干燥后的产品从圆筒的后端下部收集。
转筒干燥器的主体是略带倾斜并能回转的筒体,在干燥过程中,物料借助于圆筒的缓慢转动,在重力的作用下,从较高的一端向较低的一端移动。
筒体内壁上装有抄板或类似的装置,它把物料不断地抄起又洒下,使物料与热空气的接触面积增大,以提高干燥速率并同时促进物料向前移动。
干燥过程中所用的热载体一般为空气、烟道气或过热水蒸汽。
如果热载体为空气或烟道气,则干燥后的废气排放前须经除尘器除尘,以免对环境造成污染。
转筒干燥器适合处理能自由流动的颗粒状物料,对不能完全自由流动的物料可以采用特殊的方法处理。
例如,将一部分产品返回到加料器内,与湿物料混合,形成均匀的颗粒状后送入干燥器,或者将一部分产品返回到干燥筒的第一段,以保证干燥筒的第一段一直保持一个自由流动的料层。
二、特点和应用范围:1、结构简单,操作方便;2、适应范围广,可以干燥颗粒状物料,附着性大的物料;3、操作弹性大,生产上允许产量有较大的波动,不致影响产品质量;4、生产能力大,可以连续操作;5、故障少,维修费用低;6、设备体积大,一次性投资少;7、安装、拆卸工作量大;8、物料在干燥器内停留时间长,物料颗粒之间停留时间差异较大,对于温度有严格要求的物料不适用。
9、适用物料:矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等等。
三、回转圆筒干燥机主要技术规格指标:1、设备名称:回转圆筒干燥机2、设备型号:HZG-1.0x123、转速:10rpm可调,筒体安装角度:3°4、传动电机:7.5kw5、减速机 :BWD5-43四、电气控制柜原理:该设备根据干燥原理,在电气控制方面分成几个控制系统:热风控制系统、加料及搅拌装置控制系统、出料控制系统。
滚筒烘干机原理
滚筒烘干机原理滚筒烘干机是一种常见的家用电器,它能够将湿衣物快速烘干。
那么,滚筒烘干机的工作原理是什么呢?一、热风产生滚筒烘干机的工作原理首先是通过产生热风来实现的。
热风的产生通常是通过加热器(如电加热器、燃气加热器等)将电能或燃气能转化为热能。
加热器将产生的热能传递给滚筒烘干机内部的空气,使其温度升高。
二、湿衣物进入接下来,湿衣物被放入滚筒烘干机内部。
滚筒烘干机内部有一个容纳衣物的空间,通常是一个可以旋转的滚筒。
当湿衣物放入滚筒后,滚筒开始旋转。
三、热风循环滚筒开始旋转后,产生的热风开始循环。
滚筒内部有多个通风孔,热风通过通风孔进入滚筒内部,并将湿衣物表面的水分蒸发。
蒸发的水分会被热风带走,形成水蒸气。
四、水蒸气排出水蒸气排出是滚筒烘干机的一个重要环节。
在滚筒烘干机内部,通常有一个排气管或排气口连接外部环境。
通过排气管,水蒸气被排出室外。
这样可以保持滚筒烘干机内部的湿度不过高,同时也能防止水蒸气对衣物进行二次浸湿。
五、热风继续循环排出水蒸气后,热风继续循环。
热风再次经过加热器加热,提高温度,并再次进入滚筒内部。
这样循环往复,直到湿衣物完全干燥。
滚筒烘干机的工作原理主要就是通过产生热风,并将热风循环利用,使湿衣物中的水分蒸发,并排出室外,以达到干燥的效果。
与传统的晾晒方式相比,滚筒烘干机具有更快速、更节省空间的优势。
同时,滚筒烘干机也可以通过设置不同的温度和时间来满足不同类型的衣物烘干需求。
当然,滚筒烘干机也有一些需要注意的地方。
首先,由于热风的使用,滚筒烘干机在工作时会产生一定的噪音和热量,因此需要保持通风良好的环境。
另外,滚筒烘干机在使用过程中,应注意避免过度干燥,以免对衣物造成损伤。
同时,用户对滚筒烘干机的正确操作和维护也是确保其正常工作和延长使用寿命的关键。
总的来说,滚筒烘干机通过产生热风并循环利用,将湿衣物中的水分蒸发并排出室外,从而实现快速、高效的烘干效果。
它在家庭生活中起到了节省时间和空间的作用,为人们的生活带来了便利。
回转窑,回转滚筒干燥机使用说明书
一、概况:HZG系列回转圆筒干燥机是最古老的干燥设备之一,目前仍然被广泛应用在化工、建材和冶金等领域。
本干燥系统主要有供热部分、加料器、圆筒干燥主机、风机、除尘器、控制电柜等部分组成。
它的工作原理如下,湿物料从前端加入圆筒干燥主机,经过转筒内部时,与通过筒内的热风或被加热的壁面进行有效的接触而被干燥,干燥后的产品从圆筒的后端下部收集。
转筒干燥器的主体是略带倾斜并能回转的筒体,在干燥过程中,物料借助于圆筒的缓慢转动,在重力的作用下,从较高的一端向较低的一端移动。
筒体内壁上装有抄板或类似的装置,它把物料不断地抄起又洒下,使物料与热空气的接触面积增大,以提高干燥速率并同时促进物料向前移动。
干燥过程中所用的热载体一般为空气、烟道气或过热水蒸汽。
如果热载体为空气或烟道气,则干燥后的废气排放前须经除尘器除尘,以免对环境造成污染。
转筒干燥器适合处理能自由流动的颗粒状物料,对不能完全自由流动的物料可以采用特殊的方法处理。
例如,将一部分产品返回到加料器内,与湿物料混合,形成均匀的颗粒状后送入干燥器,或者将一部分产品返回到干燥筒的第一段,以保证干燥筒的第一段一直保持一个自由流动的料层。
二、特点和应用范围:1、结构简单,操作方便;2、适应范围广,可以干燥颗粒状物料,附着性大的物料;3、操作弹性大,生产上允许产量有较大的波动,不致影响产品质量;4、生产能力大,可以连续操作;5、故障少,维修费用低;6、设备体积大,一次性投资少;7、安装、拆卸工作量大;8、物料在干燥器内停留时间长,物料颗粒之间停留时间差异较大,对于温度有严格要求的物料不适用。
9、适用物料:矿石、高炉矿渣、煤、金属粉末、磷肥、硫铵、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣等等。
三、回转圆筒干燥机主要技术规格指标:1、设备名称:回转圆筒干燥机2、设备型号:HZG-1.0x123、转速:10rpm可调,筒体安装角度:3°4、传动电机:7.5kw5、减速机 :BWD5-43四、电气控制柜原理:该设备根据干燥原理,在电气控制方面分成几个控制系统:热风控制系统、加料及搅拌装置控制系统、出料控制系统。
烘干机说明书
Φ15.9X12m烘干机说明书一、用途转筒干燥机用来烘干一定湿度和粒度范围的物料,主要用于能源再生行业烘干。
烘干后的物料含水量可低于13 %。
进入干燥机的物料以不粘筒壁及扬板为宜。
进入干燥机的热交换气体的温度不宜高于800℃。
二、主要技术性能表一:三、结构及工作原理Φ159X12m烘干机基本结构如图一所示。
由筒体部、托轮装置、挡轮装置、传动装置(托轮传动)和密封装置等部分组成。
筒体通过前、后轮带支承在托轮、挡轮装置上,传动装置通过托轮与轮带摩擦带动筒体回转。
筒体两端设有密封装置,防止冷空气进入筒体和防止燃烧室、筒体卸料室的烟气、尘埃溢入操作室。
筒体外部有岩棉保温,筒体内前段设有螺旋叶片导料,后段均布有扬料板,物料由高端(入料端)进入筒体,由螺旋叶片迅速推向扬料板,由于筒体的倾斜和回转,物料在筒体内将沿周向翻滚并沿轴向移动,同时由于扬料板及风机的作用,物料将不断在周向被带起抛撒,在桶里内形成料幕,与同时进入筒体的高温介质进行强烈的热交换。
从而使物料得到迅速烘干,然后从筒体低端卸出。
本设备可用不同燃烧形式进行加热,根据不同情况采用不同燃料(再生能源燃料、煤等)的燃烧室,因此燃烧室、卸料部及除尘设备均需单独设计,不在本机供应范围内。
四、机器的安装,调整和试运转1.筒体的安装(1)将筒体吊起轻轻放于前、后托轮装置上后,检验筒体安装公差:轮带断面圆跳动不大于2,径向圆跳动不大于1.2、传动装置的安装(1)传动装置的倾斜度,应与筒体一致,偏差<0.1mm/m.(2)电动减速机与托轮轴的同轴度公差为0.5.3、干燥机安装调整后进行不少于2小时空运转试验,并检查下列各项:(1)运转灵活、平稳,无碰卡及显著振动现象。
(2)滚圈在托轮的接触长度不少于滚圈宽度的70%(3)筒体无单向窜动或激烈往复窜动。
(4)减速机的噪音小于85dB。
(5)滚动轴承的温升不大于30℃。
4、负荷试车在空转试车合格后方可进行负荷试车,试车程序:在运转中通以热气流,逐步达到工作温度,并加入物料。
一文了解烘干机
杭州钱江干燥设备有限公司是一家专业生产转筒烘干机流化床干燥机、带式干燥机、喷雾干燥机、闪蒸干燥机、气流干燥机、超重力精馏塔、实验室干燥机、造粒干燥机等的高新技术企业。
专业的干燥设备找专业的钱江干燥设备供应商。
转筒烘干机,又称转筒式烘干机,是一种干燥设备,在矿业设备中运用广泛。
适于干燥金属和非金属矿的磁、重、浮精矿及水泥工业的粘土和煤矿工业的煤泥等。
让我们一起认识了解下钱江干燥设备公司的转筒烘干机的详情。
一、工作原理:湿物料从干燥机一端投入后,在内筒均布的抄板器翻动下,物料在干燥器内均匀分布与分散,并与并流(逆流)的热空气充分接触,加快了干燥传热,传至推动力。
在干燥过程中,物料在带有倾斜度的抄板和热气流的作用下,可调控地运动至干燥机另一段星形卸料阀排出成品。
二、产品特点:转筒干燥器机械化程度高,生产能力较大;流体通过筒体阻力小,功能消耗低;对物料特性的适应性比较强;操作稳定,操作费用较低,产品干燥的均匀性好。
三、应用实例1.化工、矿山、冶金等行业大颗粒,比重大物料干燥,如:矿山、高炉矿渣、煤、金属粉末、磷肥、硫铵2.对有特殊要求的粉末、颗粒状物料的干燥,如:HP发泡剂、酒糟渣、轻质碳酸钙、活性白土、磁粉、石墨、药渣。
3.要求低温干燥,且需大批量连续干燥的物料。
四、注意事项1.安装好的烘干机应进行不少于4小时的空机试运转,试运转工作中发生不正常情况应及时处理。
2.试运转结束后再次拧紧全部连接螺栓,检查并补足润滑油,试动转正常后即可进行负荷试车。
3.负荷试机前应对各附属设备单机空车试运转。
单机试车成功后即转入联合试车。
4.点燃热风炉烘干机预热,并同时开转烘干机,禁止筒体不转加热,防止筒体弯曲。
5.根据预热情况,逐步向烘干筒内加入湿物料,根据排出物料的含水分情况,逐步增加喂料量。
烘干机预热需要有个过程,热风炉也应有个预热过程,禁止突然大火猛烧。
防止局部过热,热膨胀不均匀而造成损坏。
6.燃料燃值的高低、各部分保温质量的优劣、湿物料含水分的多少、喂料量的均匀程度,影响到烘干产品的质量,影响到燃料的消耗量。
转筒式烘干机工作原理及使用指南
转筒式烘干机工作原理及使用指南----------襄樊隆福超细粉体有限公司1.1温度控制本产品适用于滑石等不能被污染的物料烘干,为了控制烘干机的温度,建议在出料口及热风炉上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。
1.2进出料密封在进出烘干炉端配有柔性密封,较好地解决筒体内热量外溢,起到了良好的密封作用。
1.3抄板该机的抄板采用升举式抄板,不同角度的抄板交错排列,使物料在筒体得到充分的扬撒,提高了烘干效率。
1.4传动装置传动装置从进料端向出料端看是左侧传动,顺时针旋转2、结构简介和工作原理2。
1结构简介烘干机主要由筒体装置前后托轮装置、进料装置、传动装置、烘干炉、燃烧室等部件组成。
筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板。
在进料端为防止倒料设有门圈及螺旋抄板。
在其外部装有用于支承的轮带。
筒体通过前后轮带支承在托轮装置上,因为负载较小,在后托轮装置上没设置挡轮控制筒体的轴向窜动!筒体的转动是由传动装置通过链轮带动滚轮靠摩擦力而回转的。
每一托轮均设置调节顶丝,以便调节托轮前后位置。
筒体进料端伸入进料口内,柔性密封紧贴合在筒体上(图中未详细表达,但安装时要加)。
传动装置由电动机、减速机、联轴器、链传动等零部件组成。
2。
2工作原理烘干机的热源来自热风炉,本烘干机采用套筒式加热方式。
因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。
由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
3.安装3.1安装前的准备工作3.1.1基础验收主要检查基础混凝土浇注质量与尺寸位置偏差:A.外观上要求基础表面干净,无油污、灰尘、杂物,无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板,以及其它浇注缺陷。
烘干机作业指导书
烘干机作业指导书一、引言烘干机是一种用于去除物体表面或者内部水分的设备,广泛应用于食品、化工、冶金等行业。
为了确保烘干机的安全运行和提高工作效率,本指导书旨在为操作人员提供详细的操作步骤和注意事项。
二、烘干机的基本原理烘干机利用热空气对物体进行加热,将物体表面或者内部的水分蒸发,通过排气系统将湿气排除,从而实现快速烘干的目的。
三、操作前的准备工作1. 确认烘干机的电源是否正常,并检查电源线是否完好。
2. 检查烘干机的进出料口是否畅通,无阻塞物。
3. 检查烘干机的通风系统是否正常,确保排气畅通。
4. 检查烘干机的温度控制装置是否正常工作。
四、操作步骤1. 将待烘干物体放置在烘干机的进料口处,并确保物体均匀分布。
2. 打开烘干机的电源开关,启动烘干机。
3. 根据物体的性质和要求,设置烘干机的温度和烘干时间。
注意遵循物体的烘干温度范围,避免过高温度引起物体变形或者燃烧。
4. 等待烘干机达到设定温度后,开始烘干过程。
期间注意观察烘干机的运行状态,确保正常运转。
5. 烘干过程中,定期检查物体的烘干情况。
如发现异常,及时停机检修。
6. 烘干结束后,关闭烘干机的电源开关,住手烘干机的运行。
7. 将烘干好的物体从烘干机的出料口处取出,并进行必要的包装和存储。
五、安全注意事项1. 操作人员在操作烘干机前,应穿戴好劳动防护用品,如工作服、手套、安全鞋等。
2. 烘干机的电源线应远离水源和易燃物,以防发生火灾或者触电事故。
3. 操作人员在烘干机运行过程中,禁止将手或者其他物体伸入烘干机内部,以免发生意外伤害。
4. 烘干机在运行过程中产生的高温表面应避免直接接触,以免烫伤。
5. 如发现烘干机浮现异常声音、异味或者其他异常情况,应即将停机检修,切勿强行继续操作。
六、常见故障及处理方法1. 烘干机无法启动:检查电源是否正常,电源线是否连接密切,机电是否损坏。
2. 烘干机温度不稳定:检查温度控制装置是否损坏,是否需要更换。
3. 烘干机浮现异常噪音:检查烘干机内部是否有异物,清理或者更换损坏的零部件。
滚筒烘干机原理
滚筒烘干机原理
滚筒烘干机是一种使用热风进行衣物烘干的家电设备。
它主要由外壳、滚筒、电机、热风发生器、控制面板等部分组成。
工作原理如下:首先,用户将湿润的衣物放入滚筒烘干机内。
然后,通过控制面板设置烘干时间和温度。
接下来,电机开始旋转滚筒,使衣物不断翻滚,以达到均匀干燥的效果。
与此同时,热风发生器将空气加热,生成高温热风。
这些热风经过热风管道进入滚筒内,与衣物接触,将衣物上的水分蒸发。
蒸发的水分被带走,形成潮湿的热空气。
接着,滚筒内的草帽和风叶可以将湿气排出机外。
最后,当设置的时间到达或衣物达到预期的干燥程度时,滚筒烘干机停止工作,并发出提示音。
滚筒烘干机的优点是操作简单、烘干效果好,可以快速将湿润的衣物烘干,节省时间和能源。
然而,使用滚筒烘干机也需注意一些事项,如衣物的分类、不同面料的适宜烘干温度等,以避免造成损坏或变形。
总之,滚筒烘干机以其高效、便捷的特点,在现代家庭中得到广泛应用,为衣物烘干提供了方便和舒适的解决方案。
烘干机作业指导书 (2)
烘干机作业指导书引言概述:烘干机是一种常用的设备,用于将湿润的物料通过加热和通风的方式进行干燥。
正确操作烘干机可以提高生产效率,保证产品质量。
本文将详细介绍烘干机的作业指导书,帮助操作人员正确使用烘干机,确保安全生产。
一、烘干机的基本原理和结构1.1 烘干机的工作原理:烘干机通过加热器加热空气,然后通过风扇将热空气送入烘干室,湿润的物料在烘干室内受热空气的作用下逐渐蒸发水分,实现干燥的目的。
1.2 烘干机的结构组成:烘干机通常由加热器、风扇、烘干室、控制系统等部分组成。
加热器负责加热空气,风扇负责循环空气,烘干室是物料干燥的地方,控制系统用于控制烘干机的运行。
1.3 烘干机的分类:根据不同的干燥方式和物料特性,烘干机可以分为气流烘干机、回转烘干机、辐射烘干机等不同类型。
二、烘干机的操作流程2.1 准备工作:确认烘干机的各个部件完好无损,检查烘干机的电源和加热器是否正常,清理烘干室内的杂物和残留物。
2.2 启动烘干机:按照操作手册的要求,打开烘干机的电源开关,设置好烘干机的温度和时间参数,启动烘干机。
2.3 监控烘干过程:在烘干过程中要随时监控烘干机的运行情况,确保烘干机正常工作,及时调整参数以达到最佳干燥效果。
三、烘干机的维护保养3.1 定期清洁:定期清洁烘干机的各个部件,特别是烘干室和风扇,确保烘干机的通风畅通,避免积灰影响干燥效果。
3.2 润滑保养:定期给烘干机的轴承和传动部件加注润滑油,确保烘干机的运行平稳,延长设备的使用寿命。
3.3 定期检修:定期对烘干机进行全面检修,检查设备的各个部件是否正常,及时更换磨损部件,确保烘干机的安全可靠运行。
四、烘干机的安全注意事项4.1 操作规程:操作人员必须按照操作规程操作烘干机,严禁擅自更改参数或操作方式,避免发生事故。
4.2 防护措施:操作人员在操作烘干机时必须戴好防护装备,避免因热源或机械部件造成伤害。
4.3 紧急处理:一旦发生故障或异常情况,操作人员应立即停机处理,并及时通知维修人员进行维修,确保安全生产。
转筒烘干机说明书
转筒烘干机使用说明书型转筒烘干机一、用途回转式圆筒烘干机是一种处理大量物料的干燥器。
由于运转可靠、操作弹性大、适应性强、处理量大,广泛使用于冶金、建材、食品、轻工、化工、煤炭、医药矿产业中。
回转圆筒干燥器一般适应于颗粒状物料,也可用于部分掺入物料的办法干燥粘状膏状物料或含水量较高的物料。
他的优点是生产能力大、适用范围光、流量阻力小、操作上允许波动范围较大、操作方便等。
二、结构与原理1、结构图:回转式圆筒烘干机由1、筒体;2、前辊圈;3、后辊圈;4、齿轮;5、挡辊;6、拖辊;7、小齿轮;8、出料部分;9;扬板;10、减速机;11、电机;12、热风道,13、进料溜槽;14、炉体等部分组成另外可根据用户需求设计燃烧室或配套提升机、皮带输送机、定量给料机、旋风除尘器、引风机等。
2、回转式圆筒烘干机工作原理:干燥的湿物料由皮带输送机或斗式提升机送到料斗,然后经料斗的加料机通过加料管道进入加料端。
加料管道的斜度要大于物料的自然倾角,以便物料顺利流入干燥器内。
干燥器圆筒是一个与水平线略成倾斜的旋转圆筒。
物料从较高一端加入,载热体由低端进入,与物料成逆流接触,也有载热体和物料一起并流进入筒体的。
随着圆筒的转动物料受重力作用运行到较底的一端。
湿物料在筒体内向前移动过程中,直接或间接得到了载热体的给热,使湿物料得以干燥,然后在出料端经皮带机或螺旋输送机送出。
在筒体内壁上装有抄板,它的作用是把物料抄起来又撒下,使物料与气流的接触表面增大,以提高干燥速率并促进物料前进。
载热体一般分为热空气、烟道气等。
载热体经干燥器以后,一般需要旋风除尘器将气体内所带物料捕集下来。
如需进一步减少尾气含尘量,还应经过袋式除尘器或湿法除尘器后再放排放。
三、技术数据上海永先保留更改产品设计与规格的权利,届时恕不另行通知.表格参数仅供选型参考,以合同签订技术参数为准.四、各种干燥装置的特性在选择干燥设备的同时,首先要了解干燥器的特性。
1、干燥器对干燥物料的适应能力,如能否达到物料要求的干燥程度,干燥产品的均匀程度。
转筒式烘干机设备工艺原理
转筒式烘干机设备工艺原理
概述
转筒式烘干机是一种常见的固体物料干燥设备,广泛应用于食品、
化工、制药等众多行业中。
其主要原理是利用高速旋转的转筒,将固
态物料在转筒内进行加热、烘干的过程,以达到去除物料中的水分的
目的。
工艺流程
转筒式烘干机工艺流程如下:
1.物料进料
将待干燥的物料送入设备中,物料进入后会被自动送料软管送入烘
干机的回转筒内。
2.加热
转筒开始工作,热源对回转筒进行加热,令筒内温度不断升高,物
料被传导、对流、辐射加热,水分蒸发。
3.排污
由于物料中热量传导速度为慢,所以物料表面水分渐渐排除,但物
料内层水分排不出来,通过蒸发使物料内层水分向物料表面迁移,然
后变成外层水分继续排除。
烘干过程中,物料中水分会不断向外排放。
4.出料。
转筒干燥器范文
转筒干燥器范文转筒干燥器是一种常见的工业烘干设备,广泛应用于食品加工、化工、制药、纺织、造纸等行业。
它通过将湿物料放入转筒内,在转筒内部通过热空气进行烘干的方式来达到快速烘干的效果。
本文将详细介绍转筒干燥器的工作原理、特点以及应用领域等方面的内容。
转筒干燥器的工作原理是将湿物料放入转筒内部,由电机驱动转筒的转动。
同时,燃气或电热元件产生热空气,将热空气送入转筒内部。
湿物料在转筒内部运动的过程中,通过与热空气的对流换热,使得物料的水分蒸发出来,从而达到烘干的目的。
转筒内部设置了多层挡板,能够增加物料与热风的接触面积,提高烘干效率;而排风装置能够将蒸汽或湿气排出,确保烘干效果。
1.烘干效果好:转筒内部湿物料与热空气进行充分接触,热量传递快,水分能够迅速蒸发出去,从而使得物料迅速达到烘干的要求。
2.适应性广:转筒干燥器适用于各种物料的烘干,如颗粒状、粉状、片状、纤维状等不同形态的物料均可进行烘干处理。
同时,对于物料的湿度范围也较宽,从高湿到低湿均可进行处理。
3.操作简便:转筒干燥器的操作相对简单,只需将物料放入转筒内,设置好烘干温度、时间等参数,启动设备即可。
同时,设备的运行状态可以通过控制系统进行实时监控,方便操作人员掌握整个烘干过程。
4.设备结构合理:转筒干燥器的设备结构合理,内部设置了多层挡板和翻板,可以增加物料与热风的接触面积,提高烘干效果。
同时,设备的内部空间较大,可以适应大批量物料的同时烘干需求。
在食品加工中,转筒干燥器常用于谷物、豆类、干果等的烘干处理,使其达到一定的水分含量,便于后续加工和储存。
在化工行业中,转筒干燥器可用于颗粒状或液态物料的烘干。
如粉末状的化肥、颗粒状的陶瓷颗粒等。
在制药行业中,转筒干燥器可用于药材的烘干处理,如中药材的烘干等。
在纺织行业中,转筒干燥器可用于纱线的烘干和定型,提高纱线的质量。
在造纸行业中,转筒干燥器可用于纸浆的烘干处理,使得纸张具有一定的干燥度和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
转筒式烘干机工作原理及使用指南
----------襄樊隆福超细粉体有限公司
1. 1温度控制
本产品适用于滑石等不能被污染的物料烘干,为了控制烘干机的温度,建议在出料口及热风炉上配置热电偶,通过温度表可显示烘干机进出料端的温度变化,为更好地控制筒体内的工作温度(一般350-380度)提供了依据。
1.2进出料密封
在进出烘干炉端配有柔性密封,较好地解决筒体内热量外溢,起到了良好的密封作用。
1.3抄板
该机的抄板采用升举式抄板,不同角度的抄板交错排列,使物料在筒体得到充分的扬撒,提高了烘干效率。
1.4传动装置
传动装置从进料端向出料端看是左侧传动,顺时针旋转
2、结构简介和工作原理
2。
1结构简介
烘干机主要由筒体装置前后托轮装置、进料装置、传动装置、烘干炉、燃烧室等部件组成。
筒体是卧式回转圆筒,其内部从前至后焊有交错排列角度不同的各式抄板。
在进料端为防止倒料设有门圈及螺旋抄板。
在其外部装有用于支承的轮带。
筒体通过前后轮带支承在托轮装置上,因为负载较小,在后托轮装置上没设置挡轮控制筒体的轴向窜动!筒体的转动是由传动装置通过链轮带动滚轮靠摩擦力而回转的。
每一托轮均设置调节顶丝,以便调节托轮前后位置。
筒体进料端伸入进料口内,柔性密封紧贴合在筒体上(图中未详细表达,但安装时要加)。
传动装置由电动机、减速机、联轴器、链传动等零部件组成。
2。
2工作原理
烘干机的热源来自热风炉,本烘干机采用套筒式加热方式。
因此需要烘干的物料,从进料箱、进料溜进入筒体,即被螺旋抄板推向后。
由于烘干机倾斜放置,物料一方面在重力和回转作用下流向后端,另一方面物料被抄板反复抄起,带至上端再不断地扬撒下来,使物料在筒内形成均匀的幕帘,充分与筒内的热气流进行热交换,由于物料反复扬撒,所含的水分逐渐被烘干,从而达到烘干的目的。
3.安装
3.1安装前的准备工作
3.1.1基础验收
主要检查基础混凝土浇注质量与尺寸位置偏差:
A.外观上要求基础表面干净,无油污、灰尘、杂物,无钢筋裸露、无裂纹缺角、预期留孔内无残留壳子板,以及其它浇注缺陷。
B.对于基础尺寸与位置偏差应符合下列要求:
外形尺寸与基础坐标位置,纵横轴线误差小于20mm.
不同平面标高误差小于20mm、只允许负不允许正;
斜度误差全长小于20mm,出料端允许不允许正;
上平面不平面度小于5mm/m,全长小于10mm.
3.1.2设备验收
对照设备的装箱单,对零件、部件、标准件、随机文件等进行清点,检查有无错发缺件、变形损坏等情况,并作记录,以便在安装前采购或制备。
清除包装时涂饰的保护涂层以及粉尘、油污、锈蚀等情况,检查修整在运输装卸过程中所造成的损坏变形。
对零部件、关键配合件,进行预检测和预装配,以避免安装工作中的返工,保证安装进度及安装质量。
3.1.3编制安装工艺
主要包括以下内容:
A.基本安装程序。
制定零部件清洗、检测、运输起重就位、装配检测,调整试运转等各项工作顺序和内容。
B.安装工艺方法。
对重要零部件或关键部位,编写具体检测安装方法、质量要求、技术标准、偏差范围、所需工具量具等事项。
C.安全技术要求。
制定装配作业中,为避免可能发生的事故,必须采取的安全措施,吊装作业中的指挥,关键部位安装操作规程,特殊注意事项等。
对作业现场、电器线路、管道等可能发生事故的隐患及防范措施等。
在做好上述准备工作才能按照安装程序和工艺进行具体安装。
3.2安装调试
3.2.1基础划线
A.首先埋设中心标板、基准点,作为设备安装和以后检修找正的依据。
B.确定两端中心基准,画出基础纵向中心线,画出各档横向中心线,以及传动装置轴向中心线。
当出现一部分或大部分或分地脚预留孔位置依移过大,可以考虑在允许的范围内,适当移动中心线位置,以促成大部分预留孔进入工作位置坐标。
调整后的各档中心点,必须在一条纵向中心线上,横向中心线必须垂直于纵向中心线,横向中心线的纵向距离必须与实测的各档中心距相符合。
3.2.2设置垫板
A.确定垫板的合理布局,注意垫板应尽量靠近地脚螺栓和布置在载荷的重心位置上。
以防垫板受力不均。
B.每组垫板数量不得超过5块,较厚的垫板放上下,薄的放中间,摞放整齐接触完好,当调整不能完全重合时,接触面积应大于80%。
C.最下面的垫板与基础应有足够的接触精度,以基础接触密实,放置平稳,不得有空角晃动现象,并且保证垫板上下在纵的方向斜度与基础相同,横的方向上要基本水平。
3.2.3机座划线
分别作出各托轮底座、各托轮轴承座纵向和横向中心线,传动装置各相关底座和齿轮轴座以及轴承座等纵向横向中心线。
3.2.4托轮底座安装找正
A.利用光学经纬仪、激光准直仪或精度较差的拉线法,进行托轮底座横向找平找正,纵向找斜度反复数次,直至坐标位置、横向水平、纵向斜度达到要求为准。
B.再进行前后两托轮底座总体互位找正。
前后底座纵向中心线必须在同一直线上,偏差小0。
5MM。
以上调整可借助底座两端的调节螺栓配合进行。
C.装配地脚螺栓,调整好螺栓露出长度,即可进行预埋孔二次浇注。
浇注时确保托轮底座不得出现任何位移与变动。
3.2.5调整各托轮至正确位置,要保证每组托轮至纵向中心线距离相等,托轮轴中
心线平行于纵向中心线,其平行度误差小于0.1mm/m.
3.2.6起吊就位。
使筒体装置平稳地落到前后托轮上面,若筒体较长较重,整体吊装有困难,可根据实际情况依次分段吊装,但必须制定具体方法和所需辅助支承架、工具等安全措施。
3.2.7安装传动装置
以小链轮为基准,依次安装减速器与电动机及相关联轴器,各传动轴线与纵向中心线平行,误差小于或等于0.05%。
浇注相关地脚螺栓,浇注过程中同样确保各传动部件不准出现任何位移与变动。
3.2.8安装进料装置
安装进料箱,保证间隙均匀,转动无卡阻现象。
3.2.9配转引风机,保证热风管的伸缩量不小于50mm
3.2.10砌炉要仔细阅读图纸说明,解决热胀冷缩的问题,防止炉体因温度变化而裂缝损坏。
