绍兴滨海大桥自锚式悬索桥设计简介
自锚式悬索桥介绍
一. 自锚式悬索桥简介1. 自锚式悬索桥概述自锚式悬索桥不同于一般的悬索桥，它不需要庞大的锚碇，而是把主缆锚固在加劲梁的两端，用加劲梁来承担主缆的水平分力[1]。
因此，端部支撑只需承担拉索的竖向分力，这给不方便建造锚碇的地方修建悬索桥提供了一种解决方法。
因为加劲梁要承担索力，所以一般情况下，加劲梁先于主缆架设之前完成施工，这种与一般悬索桥相反的施工顺序使这种桥梁目前还只局限于中等跨径。
不同于一般的悬索桥，自锚式悬索桥的计算必须考虑主梁中轴力的影响，因此设计师和有关学者也探索出，并不断地完善各种适用于自锚式悬索桥的设计理论和施工控制理论。
本文首先回顾一下这种桥型的发展历史。
1.1 自锚式悬索桥的发展历史19世纪后半叶，奥地利工程师约瑟夫·朗金和美国工程师查理斯·本德分别独立地构思出自锚式悬索桥的造型。
朗金首先在1859年写出了这种设想，本德在1867年申请了专利。
1870年朗金在波兰建造了一座小型的铁路自锚式悬索桥。
尽管他们都没有直接影响未来的设计，但20世纪初期自锚式悬索桥已经在德国兴起。
图1.1.1 德国1915年修建的科隆－迪兹桥Fig. 1.1.1 Original 1915 Cologne-Deutz Bridge in Germany1915年，德国设计师在科隆的莱茵河上建造了第一座大型自锚式悬索桥（图1.1.1）。
这座科隆－迪兹桥主跨185m，用临时木脚手架支撑钢梁直到主缆就位。
在它建成后的15年里影响了其它桥梁的设计，这种创新的设计思想得到了美国和日本等世界各国工程师们的关注。
美国宾夕法尼亚州匹兹堡跨越阿勒格尼河的3座桥，日本东京的清洲桥都与科隆－迪兹桥外型非常相似。
科隆－迪兹桥在1945年被毁，而原来桥台上的钢箱梁仍保存至今。
匹兹堡的三座悬索桥虽然比科隆－迪兹桥的跨径小，但施工技术有了很大的进步，并且采用了悬臂施工的新方法。
德国莱茵河上科隆－迪兹桥建成后25年间又修建了4座悬索桥，最著名的是1929年建成的科隆－米尔海姆桥，主跨315m，虽然该桥在1945年被毁，但它将自锚式悬索桥跨径的记录保持到21世纪。
悬索桥设计计算书
-I-
哈尔滨工业大学毕业设计（论文）
Abstract
As a particular kind of suspension bridge, self-anchored suspension bridge has made an appearance in field of engineering after years’ dreariness. Preserving shape of traditional suspension bridge, it causes the engineer’s favor by its elegant figure. Howener, due to complexity of its structure, there are little research data or achievement at home and abroad. This paper has put emphasis on design and computational analysis to a middle-span concrete self-anchored suspension bridge in construction—Fu Shun Wan Xin Bridge are done. 1. Calculation of the reasonal force of cable.The suspension bridge is commonly required the force of cable are uniformity when the dead load acted on the bridge. Then the shear and bending moment will distribute uniformly. The tower of this bridge adopts a sliping saddle and there are some declinations. Therefore the bridge tower doesn’t has bending moment when the dead load acted on the bridge.When we adjust the force of the cable, we just need control the bending moment of the girder. If the distribution of the girder bending moment is uniformly,the force of the cable is the reasonal force of cable. 2. Calculation of girder. self-anchored suspension bridge, the cable anchored at the two ends of the girder directly, so the axial-force of the girder is very great Therefore the girder only need ordinary reinforcing bar. 3. Calculation of deck slab. The deck slab is two-way slab, wo need calculate the deck slab according to the two-way slab. Keywords concrete, self-anchored, suspension bridge, design
悬索桥简介
（第八章 第四节）
—— 悬 索 桥
教材：《桥梁工程概论》，西南交通大学出版社，李亚东主编
1
引 言
三环路南 天府立交
二环路西 清水河大桥
2
世界著名桥梁
日本明石海峡大桥（1991m） 浙江 西堠门大桥（1650m）
丹麦 大贝尔特桥（1624m）
美国 金门大桥（1280悬索桥
五跨悬索桥
二、悬索桥基本类型
按主缆锚固形式分类 自锚式
在边跨两端将主缆直接锚固在加劲梁上，主缆的水 平拉力由加劲梁提供的轴压力自相平衡。
自锚式悬索桥
地锚式
主缆的拉力由重力式锚碇或岩隧式锚碇传递给地基
重力式锚碇
岩隧式锚碇
西堠门大桥： 主跨1650m、地锚式、两跨连续钢箱梁悬索桥， 世界第二、建成于2008年。
作业内容：
任选世界范围内的一座悬索桥，收集相关资料，整理分析。
包含内容：建造原因、年份、设计方案、施工方法、主要特点，
画出受力情况简图。
19
敬请批评指正！
20
四、悬索的结构组成
（5）索 鞍
作用：用以支承主缆并改变其方 向或摆动的重要部件，使主缆中的
拉力以垂直分力和不平衡水平分力
的方式均匀地传到塔顶。
16
四、悬索的结构组成
（6）吊索与索夹—连接大缆与加劲梁
索夹 吊索
17
总 结
悬索桥体系受力特征明显，传力途径清晰，充分利用了各 种材料的力学性能，是当今跨越能力最强的一种桥梁形式。 随着新施工技术和新建筑材料的发展，悬索桥的跨度还会 进一步变大。 1. 悬索桥的发展历程、概念（了解） 2. 几座代表性悬索桥的设计参数（重点） 3. 悬索桥的几个主要组成部分及其作用（重点） 4. 悬索桥的传力途径、受力特点（难点）
锚碇基础介绍
第5章锚碇基础5.1悬索桥及其锚碇悬索桥，是指以悬索为主要承重结构的桥，由主缆、主塔、加劲梁、锚碇、吊索、桥面、等部分组成，如图5-1所示，是跨越能力最强的桥型，目前跨度1000m以上的桥几乎都采用了这种形式。
图5-1悬索桥结构示意图悬索桥的主缆是柔性结构，为对其两端进行约束，可采用两种方式：一是将两端锚于悬索桥的加劲梁上，成为自锚式，这种方式适用于跨度较小的桥。
另一种是地锚式，即通过锚碇将主缆固定于桥头岸边的岩石或土层中，这也是目前应用最为广泛的形式。
因此，锚碇也是悬索桥的主要承载结构之一。
锚碇的形式与桥位区的地形及地质条件密切相关。
当桥头的岸边有坚固的岩层时，主缆可通过隧道式锚碇或岩锚的方式锚固在岩石中。
图5-2所示为乔治华盛顿大桥新泽西侧的隧道式锚碇。
M IL. A-A图5-2隧道式锚碇（乔治华盛顿大桥新泽西侧）如果岸边没有合适的锚固岩层，则可采用重力式锚碇，其主要组成部分包括锚体、散索 鞍支墩、锚室和基础等。
其中，基础可采用沉井、桩、地下连续墙等形式。
这将在下节详细介绍。
隧道式I 岩锚式 「扩大式 沉并〔箱）式 桩式 •地下连续墙式 无论采用何种锚固形式，都需通过散索鞍座或喇叭形散索套将原来捆紧的钢丝索股分开，然后逐股锚固。
图5-4为散索鞍座示意图，一般置于主缆锚固体之前，除可将主缆分散为索股外，还能使分散后的主缆转角。
图5-4散索鞍分散主缆示意图 若主缆分散后不需要转角，则可采用喇叭形散索套，如图5-5所示。
喇叭形散索套的内 表面适应主缆从捆紧状态逐渐变化到分散状态，其本身依靠置于散索套小口端的摩擦套箍固［亠定位置。
i 建根据上述介绍，锚碇的锚固形式可归纳为：（岩右锚固地整式Y〔土层锚固（重力式）i?nG i 邹ymm -评小累卜"嘟产传递方式有5种：图中（a）所示是早期采用的方式（20世纪前半叶）。
索股的拉力通过数节眼杆形成的眼杆链传至锚固块后方的后锚梁。
眼杆链与锚固块之间的是分离的，以保证拉力全部传至后锚梁。
自锚式悬索桥边跨及主跨锚碇构造设计

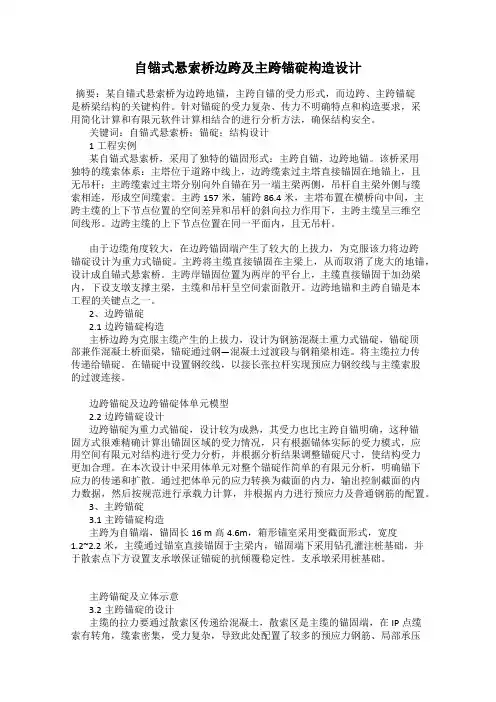

自锚式悬索桥边跨及主跨锚碇构造设计摘要：某自锚式悬索桥为边跨地锚，主跨自锚的受力形式，而边跨、主跨锚碇是桥梁结构的关键构件。

针对锚碇的受力复杂、传力不明确特点和构造要求，采用简化计算和有限元软件计算相结合的进行分析方法，确保结构安全。
关键词：自锚式悬索桥；锚碇；结构设计1工程实例某自锚式悬索桥，采用了独特的锚固形式：主跨自锚，边跨地锚。
该桥采用独特的缆索体系：主塔位于道路中线上，边跨缆索过主塔直接锚固在地锚上，且无吊杆；主跨缆索过主塔分别向外自锚在另一端主梁两侧，吊杆自主梁外侧与缆索相连，形成空间缆索。
主跨157米，辅跨86.4米，主塔布置在横桥向中间，主跨主缆的上下节点位置的空间差异和吊杆的斜向拉力作用下，主跨主缆呈三维空间线形。
边跨主缆的上下节点位置在同一平面内，且无吊杆。
由于边缆角度较大，在边跨锚固端产生了较大的上拔力，为克服该力将边跨锚碇设计为重力式锚碇。
主跨将主缆直接锚固在主梁上，从而取消了庞大的地锚，设计成自锚式悬索桥。
主跨岸锚固位置为两岸的平台上，主缆直接锚固于加劲梁内，下设支墩支撑主梁，主缆和吊杆呈空间索面散开。
边跨地锚和主跨自锚是本工程的关键点之一。
2、边跨锚碇2.1边跨锚碇构造主桥边跨为克服主缆产生的上拔力，设计为钢筋混凝土重力式锚碇，锚碇顶部兼作混凝土桥面梁，锚碇通过钢—混凝土过渡段与钢箱梁相连。
将主缆拉力传传递给锚碇。
在锚碇中设置钢绞线，以接长张拉杆实现预应力钢绞线与主缆索股的过渡连接。
边跨锚碇及边跨锚碇体单元模型2.2边跨锚碇设计边跨锚碇为重力式锚碇，设计较为成熟，其受力也比主跨自锚明确，这种锚固方式很难精确计算出锚固区域的受力情况，只有根据锚体实际的受力模式，应用空间有限元对结构进行受力分析，并根据分析结果调整锚碇尺寸，使结构受力更加合理。
在本次设计中采用体单元对整个锚碇作简单的有限元分析，明确锚下应力的传递和扩散。
通过把体单元的应力转换为截面的内力，输出控制截面的内力数据，然后按规范进行承载力计算，并根据内力进行预应力及普通钢筋的配置。
