涡轮流量计维护保养规程

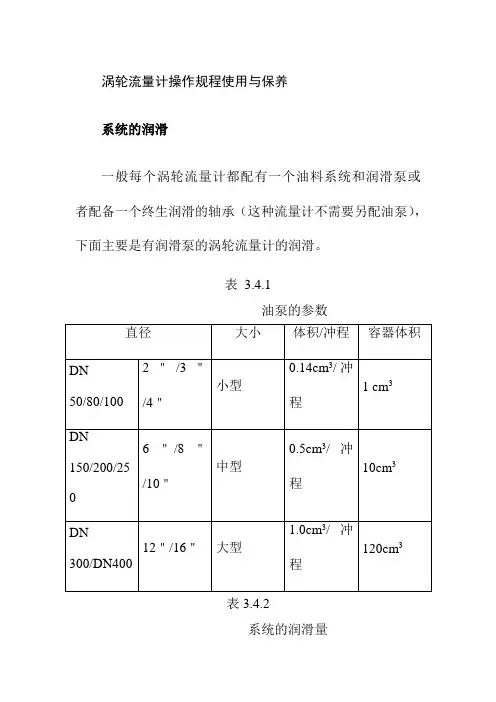

涡轮流量计操作规程使用与保养
涡轮流量计操作规程使用与保养
系统的润滑
一般每个涡轮流量计都配有一个油料系统和润滑泵或者配备一个终生润滑的轴承（这种流量计不需要另配油泵），下面主要是有润滑泵的涡轮流量计的润滑。
表3.4.1
油泵的参数
表3.4.2
系统的润滑量
使用的润滑油品：Anderol 401 D、LO2、壳牌Tellus R 10或类似产品，或者按照MIL-L-6085A的航空壳牌液体12。
日常维护：应该每隔3个月润滑一次。
润滑步骤：
1)把储油罐装满油，为了避免污染油料，装满后须把储油罐的盖子拧紧。
2)把最初的一定量的润滑油加到在上面表格中所示的冲程号码的润滑系统中去。
（一个冲程就是往返回原来位置的过程。
）小型油泵的控制按钮可以在移开油泵的六边形管帽
后看到。
3)检查油位（在最初的润滑时，必须重新装满储油罐）。
为了避免污染油料，填充后要把储油罐的盖子拧紧。
转子的旋停时间
表3.4.3
铝转子的标准旋停时间
当转子旋停时间的下降值超过上面表格中所列的值的50%时，那么就需要更换新的轴承（或需要一次充分的润滑）。
流量计的校验周期
用于贸易结算的流量计，校验周期为一年。

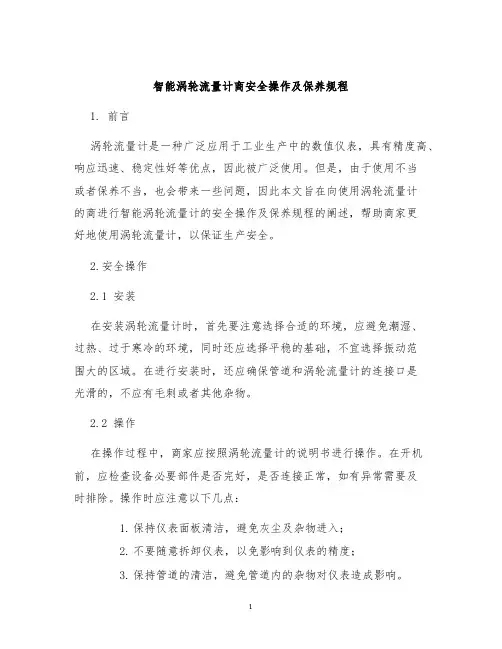

智能涡轮流量计商安全操作及保养规程
智能涡轮流量计商安全操作及保养规程1. 前言涡轮流量计是一种广泛应用于工业生产中的数值仪表，具有精度高、响应迅速、稳定性好等优点，因此被广泛使用。
但是，由于使用不当或者保养不当，也会带来一些问题，因此本文旨在向使用涡轮流量计的商进行智能涡轮流量计的安全操作及保养规程的阐述，帮助商家更好地使用涡轮流量计，以保证生产安全。
2.安全操作2.1 安装在安装涡轮流量计时，首先要注意选择合适的环境，应避免潮湿、过热、过于寒冷的环境，同时还应选择平稳的基础，不宜选择振动范围大的区域。
在进行安装时，还应确保管道和涡轮流量计的连接口是光滑的，不应有毛刺或者其他杂物。
2.2 操作在操作过程中，商家应按照涡轮流量计的说明书进行操作。
在开机前，应检查设备必要部件是否完好，是否连接正常，如有异常需要及时排除。
操作时应注意以下几点：1.保持仪表面板清洁，避免灰尘及杂物进入；2.不要随意拆卸仪表，以免影响到仪表的精度；3.保持管道的清洁，避免管道内的杂物对仪表造成影响。
2.3 维护在维护涡轮流量计时，应按照涡轮流量计的说明书进行维护。
尤其要注意清洗管道和仪表内部，清除可能影响涡轮转动的杂物和污物，如沙粒、附着物、沉积物等。
在清洗时，使用正规的工具和溶剂，不要使用腐蚀性物质。
同时，在维护过程中，如果需要拆卸涡轮流量计内部零件，应注意避免影响仪表的准确性。
3. 保养规程涡轮流量计在长期使用中，需要进行定期保养。
下面就涡轮流量计的保养规程进行详细的阐述。
3.1 定期检查商家需定期对涡轮流量计进行全面检查，以确保仪表各部件完好，正常工作。
具体检查内容如下：1.检查所有接口连接是否正常，防止出现松散或者漏气现象；2.检查仪表面板是否损坏，是否运行正常，检查涡轮转动是否准确；3.检查传感器是否损坏；4.检查伺服系统是否正常。
3.2 清洁管道和仪表内部商家需要定期清洁管道和仪表内部。
管道内的杂物和污垢会严重影响涡轮流量计的准确性，甚至会影响到使用寿命。
涡轮流量计涡轮安全操作及保养规程
涡轮流量计涡轮安全操作及保养规程前言涡轮流量计是一种在流体（液体或气体）中测量流量的设备。
它在工业生产、石化、制药等领域中有着广泛的应用。
涡轮流量计的涡轮是其核心部件，是其测量的基础。
本文将介绍涡轮流量计涡轮的安全操作和保养规程。
涡轮安全操作规程涡轮是涡轮流量计的核心部件，其安全操作非常重要。
以下是涡轮安全操作规程：1.在使用涡轮流量计前，应检查压力、温度和流速范围是否在涡轮流量计的测量范围内。
不应将涡轮流量计暴露在条件恶劣的环境中，例如高温、辐射、腐蚀性液体等。
2.操作时，不应超过涡轮流量计的最大允许工作压力值和流量范围。
在超载、过流或过压的情况下，应及时停止使用涡轮流量计以避免损坏涡轮和其他部件。
3.涡轮流量计的进口和出口应与管道正确连接。
不应将管道内部的杂质和颗粒物流入涡轮流量计中，这将对涡轮的正常运行和测量结果产生影响。
4.涡轮流量计的进口和出口应当设有过滤器和保护装置。
在涡轮流量计外接液压插头时，应先关断流体，待压力完全释放后方可插入涡轮流量计连接口。
5.操作过程中，不应有人员进行接近、触摸操作或对设备进行任何形式的改动和维护。
尤其是在涡轮流量计运行时，不应离开现场。
如果出现故障或异常情况，应及时报告设备管理人员，并在设备停止运行前保护现场。
涡轮保养规程正确保养涡轮流量计是保持其正常操作的重要保证。
以下是涡轮保养规程：1.涡轮流量计的涡轮因长期受到液体冲击和冲刷，必定会产生一定程度的磨损。
为了保证测量的准确性，应定期检查涡轮的磨损情况。
一般情况下，涡轮的使用寿命一般为2-4年，使用寿命过长会影响测量结果。
2.涡轮的表面应保持清洁。
在测量前，应清洗涡轮表面，确保其表面无泥沙和其他颗粒物。
如果表面有磨损或者较深的划痕，应及时更换涡轮。
3.正确处理涡轮流量计的安装和拆卸。
在拆卸涡轮流量计时，应按照操作规程正确拆卸，避免对涡轮流量计造成损害。
在螺栓拧紧时，应使用扭矩扳手，按照规定扭矩力矩扭紧螺栓。
气体涡轮流量计厂安全操作及保养规程
气体涡轮流量计厂安全操作及保养规程本文将详细介绍气体涡轮流量计在工厂中的安全操作规程以及保养维护规程。
涡轮流量计在现代化工生产中扮演着越来越重要的角色，因此，做好涡轮流量计的安全操作和保养维护，对于保障工厂生产安全、提高生产效率具有重要意义。
一、涡轮流量计的安全操作规程1.1 了解涡轮流量计的性能特点在对涡轮流量计进行安全操作之前，需要了解涡轮流量计的性能特点，包括测量范围、精度、输出信号等，以便在操作中采取正确的措施。
1.2 遵循操作手册中的安全操作要求每台涡轮流量计都有相应的操作手册，操作时必须认真阅读并遵循安全操作要求。
特别是，在进行安装、拆卸、维修等工作时，必须严格按照操作手册中的指引和注意事项进行，以避免损坏设备或造成伤害。
1.3 保持设备的清洁和干燥涡轮流量计的精度十分敏感，因此在操作前需要清洁涡轮流量计的各部位，避免污垢和灰尘的影响。
同时，应保持设备的干燥，避免任何液体进入设备内部。
1.4 避免外界磁场的干扰外界磁场会影响涡轮流量计的正常运行，因此应尽量避免其干扰。
在涡轮流量计附近不应有强磁场或电器设备，也不应出现强电流等情况。
1.5 合理选择气体涡轮流量计的工作环境在使用涡轮流量计时，需要进行气体参数的输入，而不同工作环境下气体的参数也会有所不同。
因此，需要根据涡轮流量计的技术参数，选择合适的工作环境，并定期检查环境中气体的参数是否符合工艺要求。
1.6 定期检查涡轮流量计的安全工作状态定期检查涡轮流量计的安全工作状态非常重要。
在使用、运行过程中，应进行定期的维护和检修，确保涡轮流量计处于正常工作状态。
定期检查的频率应根据实际情况进行调整，以保证设备的正常工作。
发现问题及时处理，避免因故障给工艺生产带来影响。
二、涡轮流量计的保养维护规程2.1 定期清洁设备涡轮流量计在工作过程中，受到气体的冲击和摩擦，长期使用后，内部会积聚氧化物和杂质，导致计量不准确。
因此，需要定期对设备进行清洗和维护。
涡轮流量计维护流程,球阀操作规程
涡轮流量计运行维护规程一、范围本标准规定了榆济管道使用的ELSTER TRZ系列G65—61600气体涡轮流量计运行和维护内容。
本标准适用于榆济管道使用的ELSTER TRZ系列G65-G1600气体涡轮流量计。
二、工作原理1、工作原理进入流量计的被测气体，经截面收缩的导流体加速，然后作用到涡轮叶片上，使仪表叶轮在流路中旋转。
在流量范围内，叶轮旋转的转数与所流过的气体体积成正比。
经多级齿轮减速后传送到多位计数器上，显示出被测气体的体积量。
三、流量计启动1、每一路的启动1）安装就位后，应确保所有的切屑和残渣均已清除，系统已经吹洗、试压、气流进入并升压至流量计入口阀。
2）打开流量计上游旁通小球阀3）缓慢打开流量计上游旁通小截止阀，气体缓慢充入直到流量计下游电动强制密封球阀前。
注意：压力剧烈震荡或过快的高速加压会损坏流量计。
为了保护气体涡轮流量计，加到涡轮流量计上的压力升高不能超过35kPa/s。
如现场不能测量压力变化，则监视流量计流量不能超限。
4）关闭旁通小球阀和截止阀。
5）转动手轮打开入口强制密封阀。
6）缓慢打开流量计下游电动强制密封球阀(至少持续1分钟)，最好使用电动执行机构上的手动开关，一定要小心，不要使涡轮流量计超速运转。
7）按2）-6）步骤操作，整个系统充压完毕，天然气开始被计量。
2、在线比对气体涡轮流量计(工作路和主路进行比对)1）确保主路的入口和出口阀门是关闭的。
2）按照“1、每一路的启动”中的步骤2），3），4），给主路充压。
3、关闭工作路出口电动强制密封球阀，缓慢打开比对管路的强制密封球阀，缓慢打开主路出口电动强制密封球阀。
最好是同时做三项工作。
4）气体依次通过工作路和主路。
两台流量计可以互相比对，来检查是否有大的偏差。
5）当比对结束后，关闭比对管路上和主路上的两个强制密封球阀，打开工作管路的出口球阀。
最好是同时做这三项工作。
3、用移动标定车在线标定气体涡轮流量计1）确保两个标定口之间的电动强制密封球阀处于关闭的状态。
智能涡轮流量计带定安全操作及保养规程
智能涡轮流量计带定安全操作及保养规程涡轮流量计是一种常用的流体测量设备，通过流体的旋转速度来测量流量。
智能涡轮流量计则在传统涡轮流量计的基础上加入了智能控制和数据采集功能，可以更精确地实时监测和记录流体的流量数据。
本文档将介绍智能涡轮流量计的使用方法、安全操作规程以及保养规程，以确保设备的正常运行和延长设备的使用寿命。
1. 安全操作规程智能涡轮流量计属于精密测量设备，在使用过程中需要遵循以下安全操作规程：1.1 设备安装在安装智能涡轮流量计前，请仔细阅读设备的安装手册，确保按照正确的方法进行安装，以避免错误使用或损坏设备。
•安装时确保流体进入涡轮流量计的方向正确，并避免有气体或杂质进入。
•确保设备固定稳固，避免由于振动导致测量误差。
•避免将设备安装在高温、高压或腐蚀性环境中，以防止设备损坏或操作人员受伤。
1.2 设备开启与关闭•在开启设备前，确保设备和相关仪器都已正确接通电源，并按照设备手册中的指引进行操作。
•在关闭设备前，先关闭涡轮流量计的电源，然后再关闭相关仪器的电源。
1.3 流体使用注意事项•使用符合规定的流体，并避免过热、过冷或过高浓度的流体进入涡轮流量计，以免影响测量精度或损坏设备。
•避免在流体中混入固体颗粒或化学物质，以保证流体的纯净度和安全性。
1.4 防护措施•涡轮流量计的设备外壳通常带有接地线，请确保设备的接地线连接到可靠的接地点，以确保人身安全。
•涡轮流量计的旋转部分具有较高的旋转速度，操作人员在接触设备时需注意安全，并佩戴手部保护工具。
1.5 设备维护保养定期维护保养设备对于确保其正常运行和延长使用寿命非常重要。
请按照以下注意事项进行维护保养：•根据设备手册的要求进行定期清洁和校准，以确保测量精度。
•定期检查设备和连接件是否存在松动或磨损，如有必要及时更换。
•避免在设备上堆放或放置物品，以免影响设备的散热和正常工作。
•定期备份设备的数据，并确保备份数据的安全性。
2. 数据采集与分析智能涡轮流量计具备数据采集和分析功能，可以实时监测和记录流体的流量数据。
涡轮流量计操作及维护保养规程
7.1定期检查
像其他精密仪器一样,如果错误使用涡轮流量计或者在它的要求和限制范围之外使用,将会造成涡轮流量计的损坏。谨慎一些的做法就是定期检查它的安全性和运行状态。如果有下列情况之一发生，就必须对涡轮流量计进行检查：曾经出现过过大的压力，装置曾经反常震动或者气体非常的脏。
一些涡轮流量计不必从管线上拆下也能够进行检测。如果有问题的流量计在叶轮处安装有接近式传感器或者在同一位置有一个死堵，那么对叶轮的检查可以通过移去传感器或者死堵来进行。同样的方法也可以采用“旋转测试”（后边将进行解释）方法来进行检测，这样，对叶轮的检测就可以不把涡轮流量计表体从管线上拆下来也能够进行。
P ＝ 流量计的操作压力，绝压bar
P（atm）=大气压，bar(1,01325bara)
d=流动气体的相对密度
5安装
5.1安装基本条件
输气管线应该是清洁的，没有水、脏污和焊渣这些能够对涡轮叶片和机械部分造成损坏的杂质。如果输气管线不清洁，要求在流量计的上游安装过滤器，陕京管道在每个流量计的上游都设计安装了过滤器。在安装之前，上游的管线必须清洁。
虽然有一些尺寸的涡轮流量计能够以其他安装方式安装，但是涡轮流量计一般要求水平安装，机械指示头向上。如果管道里有水或者气体很潮湿，流量计管道应该是倾斜的，使得液体能够从流量计中流出。如果流量计垂直安装，流体的流向应该是向下的。
Instromet公司的涡轮流量计允许在短期内过载最大流量的20%而不会对流量计产生损坏。如果在经常过载或者长期过载的情况下，过高的转速将影响流量计的寿命。
13
4”(100mm)
1.2
12”(300mm)
15
6”(150mm)
4.2
在更高的操作（气体）密度下，即便在低流速的状态下也能有足够的转动能量传给叶轮，所以涡轮流量计的测量范围将增大。下面的公式可以用于在各种操作条件下来确定最小流量。
定量式控制涡轮流量计安全操作及保养规程
定量式控制涡轮流量计安全操作及保养规程1. 引言定量式控制涡轮流量计在工业生产中起着重要的作用。
为了确保其正常运行及延长使用寿命，对其进行安全操作及定期的保养是必要的。
本文档将介绍如何安全操作以及正确的保养步骤。
2. 安全操作在使用定量式控制涡轮流量计时，需遵循以下安全操作指南：2.1 确保设备正常运行安装或使用涡轮流量计之前，应检查设备是否完好无损，电源是否正常，无异常噪音或其它故障。
如发现任何异常情况，应立即停止使用并联系专业人员进行检修。
2.2 使用必要的个人防护装备在操作涡轮流量计时，应佩戴适当的个人防护装备，包括但不限于安全眼镜、手套和防护服。
这些装备可以有效防止对眼睛、皮肤等部位的损伤。
2.3 遵守操作规程严格遵守操作规程是保证安全操作的基本前提。
在操作涡轮流量计时，应按照操作手册提供的步骤进行。
特别是在调试和维修时，应按照标准流程进行，不得擅自修改或变更。
2.4 定期维护保养定性式控制涡轮流量计需要定期进行维护和保养，以确保其长时间稳定运行。
关于维护保养的具体步骤将在下一节进行讲解。
3. 保养规程3.1 清洁定量式控制涡轮流量计在工作过程中会接触到各种介质，因此定期清洁是必要的。
清洁步骤如下：•关闭设备电源，断开供电。
•使用适当的清洁剂和软布清洁涡轮流量计的外表面，避免直接接触到内部结构。
•确保清洁剂不会对设备造成腐蚀，使用时应注意安全。
3.2 检查定期检查涡轮流量计的各个部件是否正常，特别是传感器、接线端子等。
检查步骤如下：•检查传感器的固定装置是否松动，如有需要请重新固定。
•检查传感器是否有损坏或脱落的部件，如有发现应及时更换。
•检查接线端子是否接触良好，确保电气连接正常。
3.3 校准定量式控制涡轮流量计在长时间使用后可能出现计量误差，因此需要定期校准。
校准步骤如下：•使用专业校准仪器对涡轮流量计进行校准，根据校准结果进行必要的调整。
•在校准过程中应严格按照校准操作手册进行，确保准确性和可靠性。
涡轮流量计出安全操作及保养规程
涡轮流量计出安全操作及保养规程涡轮流量计作为一种常用的流量计，用于测量各种介质在管道中的流量，其准确性和稳定性对于工业生产和实验室研究都有重要意义。
但是如果不正确使用和保养涡轮流量计，将会导致设备损坏、误差增大甚至造成安全事故。
因此，本文将介绍涡轮流量计的安全操作以及日常保养规程，以确保设备的正常使用和使用寿命。
一、涡轮流量计安全操作规程1.在安装涡轮流量计之前，需先进行管道的清洗和检查。
确保管道内没有杂质和毛刺，避免对涡轮流量计造成损坏。
2.安装涡轮流量计时应先关闭管道，并在两端安装相应的法兰和密封圈，确保涡轮流量计和管道密封，避免介质泄漏。
3.涡轮流量计安装完成后应进行相应的调试和校准，以确保测量准确度。
应根据介质的种类和流量范围进行校准，避免数据偏差过大。
4.在使用过程中，应避免将涡轮流量计长时间暴露在高温和低温环境下，以及逆向流动和爆炸性介质的使用，否则会导致设备损坏和故障。
5.涡轮流量计在运行时应保持稳定，避免瞬间水流冲击和频繁开关引起损坏和误差。
应根据实际需要进行合理调整。
6.涡轮流量计使用结束后，应关闭管道，并进行清洗。
如不打算长时间使用，应拆下涡轮流量计并进行保存，防止堆积灰尘和损坏。
二、涡轮流量计保养规程1.涡轮流量计在每次使用之前，应进行相应的清洗和检查。
确保涡轮流量计和管道无杂质和污垢，保证正常测量。
2.涡轮流量计使用过程中应注意保持设备的清洁和干燥状态，避免附着物和水分对设备的损害。
3.涡轮流量计应定期进行维护和检查，对于如轴承、密封圈和传感器等易损件应及时更换。
如有需要可以和厂家联系进行维修或更换。
4.涡轮流量计设备存放时，应放置在干燥通风的地方。
避免阳光和雨水的照射，保证设备的干燥和安全。
5.如涡轮流量计长时间没有使用，应将设备进行包装，放置在防潮、防尘的地方进行储存。
避免长时间不用导致设备损坏。
结论：涡轮流量计的安全操作和日常保养，是确保设备正常使用和使用寿命的重要措施。
智能涡轮流量计参数安全操作及保养规程
智能涡轮流量计参数安全操作及保养规程1. 引言智能涡轮流量计是一种常用于工业流量测量的仪器，具有精确度高、响应速度快等优点。
为了保证涡轮流量计的正常运行以及延长其使用寿命，需要进行安全操作和定期保养。
本文将介绍智能涡轮流量计的参数安全操作及保养规程。
2. 参数设置在使用涡轮流量计之前，需要根据具体应用场景设置合适的参数。
以下是涡轮流量计常用的参数设置：•测量范围：根据实际流量大小设置涡轮流量计的测量范围，应保证被测介质流量不超过该范围。
•准确度要求：根据测量需求设置涡轮流量计的准确度，通常以百分比表示。
•输出信号：根据系统要求选择合适的输出信号类型，如模拟信号或数字信号。
•温度和压力限制：根据被测介质的工作条件设置涡轮流量计的工作温度和压力限制。
•参数设置完成后，应通过仪器提供的自检功能进行检查，确保参数设置正确。
3. 安全操作在使用涡轮流量计时，需要注意以下安全操作事项：3.1 电源连接在连接电源之前，确保电源电压与涡轮流量计的额定电压相匹配。
使用正确的电源插座，确保接地良好。
在连接电源时，应先关闭涡轮流量计的所有阀门和其他设备，以防止突然液压伤害。
3.2 安装位置涡轮流量计应安装在垂直或水平位置，以确保测量结果准确。
在安装涡轮流量计时，应注意周围环境的温度和振动等因素对仪器的影响，选择合适的安装位置。
3.3 防雷保护涡轮流量计在雷电天气下容易受到雷电干扰，因此需要采取防雷保护措施，如安装避雷针、接地线等设备，以保护涡轮流量计的正常运行。
3.4 清洁维护定期清洁涡轮流量计，防止灰尘、杂质等进入仪器内部影响测量精度。
可以使用干净的软布轻轻擦拭仪器表面。
4. 定期保养为了保证涡轮流量计的长期稳定运行，需要进行定期保养。
以下是常见的保养措施：4.1 校准检查定期进行涡轮流量计的校准检查，以确保测量结果的准确性。
可以通过与其他可靠的流量计进行对比校准，或者使用专业的校准仪器进行校准。
4.2 密封检查定期检查涡轮流量计的密封性能，确保仪器内部没有泄漏现象。
涡轮流量计操作维护规程
涡轮流量计操作维护规程涡轮流量计操作维护规程1 范围本规程规定了天然气管道使用的TRZ 03系列G160气体涡轮流量计的安装、运行和维护内容。
本规程适用于天然气管道使用的TRZ 03系列G160-G1000气体涡轮流量计操作维护。
2 规范性引用文件对规程中引用的文件进行说明。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 18603-2014 天然气计量系统技术要求JJG 1037-2008 涡轮流量计检定规程GB/T 21391-2008 用气体涡轮流量计测量天然气流量3 术语和定义下列术语和定义适用于本标准。
3.1气体涡轮流量计在气流作用下叶轮受力旋转，其转速与气体体积流量成函数关系的测量设备。
通过流量计的气体体积流量是基于叶轮旋转数得到的。
3.2压损管路中由涡轮流量计引起的不能恢复的压降。
3.3工作压力范围流量计经过校准后满足计量性能要求的压力范围。
3.4工作温度范围满足流量计计量性能要求的温度范围。
4 一般要求4.1凡是从事计量检定和原油、成品油、天然气的计量检定、操作、化验的计量人员，必须经考核合格后持证上岗。
4.2操作人员必须具备初级工及以上资质。
4.3操作人员应按生产厂家的指导或技术文件中有关规定对所使用的计量设备进行维护保养，使其处于洁净及良好状态。
运行过程中，监控工况流量，避免流量计在分界流量以下运行4.4作业前一周提前上报作业计划，取得同意，准备作业时，向当班调度进行说明作业内容，并向北京调控中心进行申请，作业现场需具备安全员1名，技术负责人一名，具有资质操作人员若干。
5 运行操作5.1 启动前的检查和准备5.1.1 启动前的检查5.1.1.1各阀门、法兰、接头无渗漏；5.1.1.2检查涡轮流量计的封印和铅封完好，涡轮流量计的流向箭头应与实际流向一致；5.1.1.3各种信号线、电源线连接完好；5.1.1.4检查涡轮流量计油杯的油位；5.1.1.5检查涡轮流量计及配套的计量仪表在检定有效期内使用。
气体涡轮流量计的日常维护与维修
1、传感器或配套的显示仪表没有输出信号；
故障原因：
接线不对叶轮卡死不转检测线圈断路或短路前置放大器不良前置放大器没有电源或电源电压太低显示仪表本身有故障；
排除方法：
检查接线是否正确检查管道内是否有杂物检修放大器检修放大器检修放大器或提高电源电压规定要求，检修显示仪
2、流量为零仍有信号输出；
消除管道震动检修放大器安装空气分离器增加压力更换轴承清洗管道重新配管检修显示仪表
气体涡轮流量计的日常维护与维修
1.使用和维护
为保证气体涡轮流量计长期正常工作，必须经常检查流量计的运行状况，作好维护工作，发现问题及时排除。
1、涡轮流量计投运前要先进行仪表系数的设定，仔细检查，确定流量计接线无误、接地良好后方可送电。
2、定期对流量计进行清洗、检查和复校。设有润滑油或清洗液注入口的流量计，应按说明书的要求定期注入润滑油或评估显示仪表读数，有异常要及时检查。
4、保持过滤器畅通。过滤器被杂质堵塞，可以从其入口、出口处压力表读数差的增大来判断出，出现堵塞及时排除，否则，会严重降低流量。
5、对于大流量贸易结算计量，为保证流量计的精确度，流量计必须经常校验。现场应配备在线校验设备，或配备可移动式校验装置，虽然一次性投资较大，但从长远经济利益考虑是值得的。
故障原因：
外界强电磁场干扰管道震动引起叶轮来回摆动管道震动引起磁钢与线圈之间有相对运
排除方法：
检查屏蔽线接地是否良好或排除干扰消除管道震动消除管道震动
3、指示流量与实际流量不符。
故障原因：
第二故障原因引起前置放大器不良空气或蒸气混入管道出口压力过低轴承磨损叶轮附着杂质、赃物配管不良显示仪表故障
排除方法：
计量9-涡轮流量计维护保养规范
涡轮流量计维护保养规范1.检查和准备1.1分公司根据维护保养需要下达ERP工单后开始相关工作。
1.2 到达作业现场后，上报调度人员，经同意后将涡轮流量计切换至备用状态，对涡轮流量计进行维护保养。
2.操作内容与具体步骤2.1对流量计加注润滑油2.1.1装有油泵的涡轮流量计应3个月加注一次润滑油。
2.1.2油泵操作：用手向下压油泵的手动杆直到停止，这样每次可以形成同样的油压,向下压动手动杆一次意味着油泵活塞的一个冲程。
2.1.3需按时给油腔补充加油以确保没有空气进入流量计润滑油管道系统,油泵必须与水隔绝（注意加油孔盖子上的粘贴物或螺钉是否紧固完好）。
DN80-DN150 DN200-DN600按钮式油泵（型号：PM04）拉杆式油泵（型号：HP03）15个冲程/3个月4个冲程/3个月初次运行的润滑：10个冲程初次运行的润滑：30个冲程允许的润滑油：-Shell Voltol Gleitoel 22-ShellRisella D15-Shell Tellus T152.2日常维护2.2.1按时定期巡检，检查流量计仪表、二次仪表、变送器、传感器、流量计算机各连接、接线是否正确可靠；计量回路上是否出现其他噪音和敲击声，连接点上是否出现原油渗漏。
2.2.2每季清洗过滤器，过滤器上的压差不应超过到0.05MPa。
2.2.3每年对流量计进行检定，并在有效期内使用。
2.2.4常用流量范围为最大流量的70～80%，最大流量为允许最大流量的120%，但过载时间不能超过30分钟，最小流量不低于流量计的工作下限。
2.2.5 如果涡轮流量计测量数据存在明显偏差，可根据需要，对涡轮流量计进行清洗。
具体步骤为：将流量计断电后拆卸，再将流量计立起来，用干净的汽油或其他洗涤剂，灌入进口，不断循环清洗，直至吹动表内的叶轮转动灵活。
2.2.6每三年检查叶轮和轴承情况，视具体情况维护。
3.操作后的检查检查项目检查地点检查标准检查方法流量计计数器的检查现场查看平稳供气时，流量计计数匀速转动目测流量计算机的检查机柜间无报警目测站控机计量页面站控室标况、工况流量在流量计的量程范围内运行目测涡轮流量计现场检查接线是否正常，螺栓连接是否完好，带表头的涡轮流量计表头显示正常目测阀门现场拆卸或安装后检查放空阀、排污阀门是否关闭，过滤器前后阀门是否开启目测数据显示计量标定间检查涡轮流量计的数据是否显示正常目测过滤器前阀门放空阀门排污阀门涡轮流量计过滤器后阀门4.风险提示及风险削减、预控措施5.常见故障及处理5.1 涡轮流量计现场计数器匀速转动，但流量计算机上无计量数据与高频探头相连的电缆有松动，或从流量计高频探头相连的线缆至流量计算机之间的线路故障。
系列涡轮流量计安全操作及保养规程
系列涡轮流量计安全操作及保养规程概述涡轮流量计是一种精度高、稳定性好的流量测量仪器，广泛应用于化工、石化、矿山、电力、制药、食品等行业。
为了确保使用涡轮流量计的安全与精度，本文将详细介绍涡轮流量计的安全操作规程及保养方法。
安全操作规程1. 安装前检查在进行涡轮流量计的安装前，应该进行如下检查： 1. 检查涡轮流量计的材质、尺寸、精度是否与要求相符。
2. 检查涡轮流量计的安装位置、方向、管道直径、风速等参数是否符合要求。
3. 检查涡轮流量计传感器是否有损坏、腐蚀、污垢、异物等。
4. 检查涡轮流量计传感器的电源和接线是否正确。
2. 安装要求在安装涡轮流量计时，应注意以下事项： 1. 严禁在涡轮流量计管路中使用铜制管道和管件，应使用不锈钢或铸铁管道和管件，以防止铜的腐蚀产生金属颗粒影响后续生产。
2. 在安装前、中、后需要使用吹气枪清洗涡轮流量计管道以保证管道干净，并且安装前需做防静电处理以防止静电危险。
3. 安装时应保持涡轮流量计充斥管道，实现管道的整个测量。
3. 操作要求在进行涡轮流量计的操作时，需遵循以下规程： 1. 操作人员应定期接受培训，明确涡轮流量计的使用范围和安全操作规程。
2. 操作前应查看涡轮流量计本机和系统状态，检查是否正常工作。
3. 操作时要确保涡轮流量计的稳定性和准确性，严禁在涡轮流量计开关机或重启期间进行操作。
4. 不得对涡轮流量计进行任何物理打击，使其承受外力影响。
5. 涡轮流量计应按照使用说明书中规定的使用参数进行操作，不得超限使用。
4. 停机维护当需要进行维护时，应当严格按照以下步骤进行： 1. 停止使用涡轮流量计，并将其切断电源。
2. 对涡轮流量计进行日常清洁及维护，防止出现污垢、堵塞等问题。
3. 要定期对涡轮流量计进行校验，以确保其稳定性和精度。
保养规程涡轮流量计在使用过程中，需要定期进行保养，以确保仪表的可靠性、准确性和稳定性，具体步骤如下： 1. 每6个月使用一个周期，专业人员对涡轮流量计进行检查和维护，检查其传感器、配电盘、信号线、接口电缆等，确保它们的正常运行。
涡轮流量计维护保养规程
涡轮流量计维护保养规程1 适用范围本规程适用于公司涡轮流量计的维护保养。
2 维护保养规程2.1日维护保养2.1.1对涡轮流量计进行巡检，观察读数显示及电池电量显示是否清晰、真实、准确；2.1.2检查涡轮流量计各密封点有无泄漏现象，如有泄漏现象应及时处理；2.1.3保持涡轮流量计外观及其附件的清洁状态；2.1.4检查仪表检定标识是否清晰、有效，铅封是否完好。
2.2月维护保养2.2.1检查涡轮流量计本体及附件是否完整、是否有锈蚀或损坏，铭牌是否清晰，接插件是否接触良好，端子接线等是否牢固；2.2.2检查防爆挠性管连接是否可靠，若有松动应及时紧固；2.2.3检查防雷接地是否可靠，确保防雷接地线各连接处无松动、无锈蚀。
2.3季维护保养2.3.1春秋检时对所配用的过滤除尘器进行拆解检查并清洁；2.3.2春秋检时对涡轮流量计的叶轮及轴承进行清洁和润滑保养，并经检定合格后方可恢复正常使用；2.3.3春秋检时根据电池电量提示及时更换液晶显示屏电池；2.3.4春秋检检查防爆挠性管是否老化、龟裂，对影响防爆性能的及时更换。
2.4年维护保养参与贸易计量的涡轮流量计每年检定一次。
4 安全注意事项4.1现场人员一律穿戴劳保用品，使用防护用具和防爆工器具；4.2安全人员随时监测作业环境的可燃气体、氧气浓度，保证操作人员处在一个安全的工作环境；4.3严禁在运行情况下拆解流量计校正仪及其附件；4.4拆卸、维修流量计时应确保支路上下游球阀关闭且管道内压力已放空至零；4.5流量计投运时应规范开启管线前、后阀门，防止瞬间气流冲击而损害涡轮叶片；4.6严禁流量计超量程高、低限运行；4.7冬季应加强对流量计的防冻保温措施，确保流量计无结霜、结冻现象，以免仪表损坏，影响正常使用；4.8操作维护保养过程中严格执行公司相关安全生产规定及工艺操作规程，不违规操作；4.9做好维护保养记录。
气体涡轮流量计安全操作及保养规程
气体涡轮流量计安全操作及保养规程气体涡轮流量计是一种广泛应用于工业自动化领域的流量计量仪器。
为确保气体涡轮流量计的正常运行，延长其使用寿命，保证工作场所的安全性，进行安全操作和规范的保养至关重要。
本文将为您详细介绍气体涡轮流量计的安全操作和保养规程。
安全操作1.确认工作环境在使用气体涡轮流量计前，请确认工作环境是否满足流量计的使用要求。
确认以下几个要素：•温度：气体涡轮流量计应该在室温下使用，如果环境温度过高或过低，会对流量计的正常操作产生影响。
•湿度：气体涡轮流量计不能在高湿度的环境下使用，会导致水分进入流量计内部，影响流量计的测量准确度。
•压力：气体涡轮流量计在运行时需要满足一定的工作压力，如无法保证工作压力，将会影响测量准确度。
•气体种类：请确认流量计使用的气体类型和压力是否符合流量计的规格要求。
2.安装气体涡轮流量计正确的安装气体涡轮流量计对其准确测量和正常运行至关重要。
请务必遵守以下安装原则：•安装前请先检查流量计和管道的内部情况，若管道内部有异物或损坏，请先清理或修复后再进行安装。
•安装过程中，应按照气体涡轮流量计的方向箭头来进行安装，避免方向安装错误导致测量错误。
•安装完毕后，请确保气体管道和流量计的连接贴合牢固。
3.正确使用•在流量计启动前，请先检查仪表是否损坏、管道是否泄漏。
•启动流量计后，请等待稳定后再进行测量。
•气体涡轮流量计不宜在过高或过低的压力下测量，以保证测量准确度。
•在使用气体涡轮流量计时，请注意操作人员的人身安全，避免在流量计附近进行危险操作。
4.关闭流量计使用完毕后，请将气体涡轮流量计关闭，避免长时间处于开启状态对流量计产生不必要的损耗和风险。
保养规程1.定期维护保养定期维护保养对于保证气体涡轮流量计的准确度和使用寿命至关重要。
建议每半年对流量计进行一次保养维护，维护前请将流量计断电并关闭气体进口阀门。
保养过程包括以下内容：•清理表壳和外壳•清理量程轮和传动装置•检查量程轮与传动装置的间隙•清理气体管道2.清洁保养定时清洁和保养可有效保证气体涡轮流量计的准确度和正常运行。
液体涡轮流量计安全操作及保养规程
液体涡轮流量计安全操作及保养规程液体涡轮流量计是一种常见的流量计量仪器，广泛用于液体流量测量领域。
为了保证液体涡轮流量计的正常使用和长期使用，有必要掌握液体涡轮流量计的安全操作及保养规程。
安全操作规程1.安装时应遵循厂家提供的安装说明，严格按照使用要求进行安装。
2.操作前要检查液体涡轮流量计的各个部件是否完好，确保无损坏。
3.操作时应仔细阅读设备组成及工作原理，清楚液体涡轮流量计的操作流程及各个控制参数设定，避免操作失误。
4.在操作前应先对液体涡轮流量计进行预热，以确保传感器处于稳定状态。
5.操作时应注意液体的流动方向，液体应经过液体涡轮流量计，从正常的进口流入测量管中，从出口流出。
6.不得在液体涡轮流量计上进行未经授权的改装或维修，以免影响仪器的性能和安全性。
7.操作时要小心注意防止因液体流动所产生的静电等问题，采用相应的防静电措施。
8.操作完成后，应停止液体的供给，及时关闭液体涡轮流量计，做好清洁、维护和保养工作。
保养规程1.定期清洁液体涡轮流量计表面及进出口，保持表面清洁。
2.不要使用有机溶剂或化学溶剂清洗液体涡轮流量计，这些溶剂会破坏涡轮表面的涂层及密封面。
3.液体涡轮流量计密封面处要定期清理，并检查密封件的状态，如有发现损坏应及时更换。
4.定期进行液体涡轮流量计校准，检查液体涡轮流量计的准确性，确保测量的准确性。
5.液体涡轮流量计表面的腐蚀或磨损严重时，需更换新的传感器。
6.液体涡轮流量计在存放和使用过程中，应避免阳光直射、高温或潮湿的环境，存储时应放在干燥通风的地方。
7.液体涡轮流量计长时间不用时，应将其存放在干燥的环境中，定期进行防腐防尘、保养工作。
总结液体涡轮流量计在液体流量控制领域应用广泛，对于长期使用和正常工作，有必要熟悉液体涡轮流量计的安全操作规程和保养规程，保障液体涡轮流量计的性能和使用寿命。
此文档的内容重点强调液体涡轮流量计操作前后的安全性以及液体涡轮流量计的保养规程，希望能够对使用者有所帮助。
液体涡轮流量计安全操作及保养规程
液体涡轮流量计安全操作及保养规程前言液体涡轮流量计是一种常见的流量测量仪器，在化工、石油、食品等领域应用广泛。
为了保证涡轮流量计的正常运行和使用寿命，需要进行安全操作和定期保养。
本文将介绍液体涡轮流量计的安全操作规程和保养规程。
安全操作规程1.安装前检查：在安装液体涡轮流量计之前，需要检查仪器本身的质量和性能是否符合使用要求。
同时，也需要检查安装环境是否满足要求，包括温度、压力、流量等等。
2.安全接地：液体涡轮流量计在使用过程中需要接地，以保证地电位的稳定，同时也能防止因电气隐患引起的安全事故。
3.严格按照使用说明进行操作：在使用液体涡轮流量计时，应严格按照使用说明进行操作，不得随便更改和调整参数，以免影响测量精度和使用寿命。
4.安全维护：液体涡轮流量计需要定期进行维护，检查仪器内部的密封性、电气性能等，并及时对发现的问题进行处理。
5.防止物料堵塞：液体涡轮流量计需要保持通畅，不得有物料堵塞，否则会影响测量精度和使用寿命。
6.防止撞击和振动：在使用液体涡轮流量计时，需要注意防止仪器受到外部撞击和振动，以免影响测量精度和使用寿命。
7.防止腐蚀：对于容易被化学物质腐蚀的液体涡轮流量计，需要将其放置在干燥通风的地方，避免化学腐蚀对仪器造成不良影响，同时也要注意保持它的清洁。
保养规程1.定期清洗：液体涡轮流量计需要定期清洗，包括内部和外部。
对于内部，需要通过专业人员进行拆卸和清洗，以保证其运行稳定。
对于外部，可以使用软布擦拭，但不要使用粗硬器具。
2.润滑保养：液体涡轮流量计需要定期进行润滑保养，以保证其内部机械部件的正常运转。
但应注意到，不要使用过多的润滑油，以免因润滑油残留而产生负面影响。
3.检查传感器：液体涡轮流量计的传感器是重要的零部件，需要定期进行检查和维护，以保证其灵敏度和测量精度。
4.常期检修：液体涡轮流量计需要定期进行检修，检查仪器各项功能是否正常。
如发现故障，应及时进行维修处理。
5.更换配件：液体涡轮流量计的配件使用寿命有限，需要定期更换。
涡轮流量计检修维护规程
涡轮流量计检修维护规程7.1概述7.1.1适用范围本规程适用于克旗煤制天然气在线使用的LWY 型涡轮流量计，其他同类型号的仪表参照使用。
7.1.2工作原理及特点涡轮流量计是一种速度式流量计，由传感器和显示仪表组成。
当流体流过涡轮时，叶片前后的差压产生的推力推动涡轮叶片转动。
在一定的流量范围内，管道中流体的容积流量与涡轮的转速成正比。
其关系式如下ε/N q v =式中 v q ---流体的体积流量，s m /3；N---流量计输出信号的频率，Hz ；ξ---流量计的仪表系数，3/m P 。
涡轮的转速通过磁电转换装置（检测器）转换成对应频率的电脉冲信号，送入显示仪表进行指示和计数。
它具有显示瞬时流量、积算和输出标准电流信号的功能。
涡轮流量计具有高精度、重复性好、结构简单、加工零件少、重量轻、维修方便等特点，可适应高参数（高温、高压、低温），可输出频率信号，无零点漂移，搞干扰能力强。
7.2 技术标准7.2.1测量精度：±0.5%～±1.0%。
7.2.2公称通径：4～200mm。
7.2.3测量范围：0～800hm/3。
7.2.4介质温度：-20～120℃。
7.2.5公称压力：＜20MPa。
7.2.6范围度：10：1。
7.2.7输出信号：4～20mA DC；频率/脉冲信号。
上述技术指标及结构材料。
防爆等级等根据不同型号，制造厂均有具体规定。
7.3检查校验7.3.1涡轮流量计应安装在便于维修并避免管道振动、避免强磁场及辐射的场所。
7.3.2涡轮流量计安装要求较高，安装环境较苛刻。
安装时，特别要安装好涡轮，使涡轮与轴承的阻力最小，涡轮在轴承上运转自如。
7.3.3对于口径小于50mm的涡轮流量计可用嘴吹动叶轮，转动应当灵活，不应有明显的不规则噪声；对于口径80mm以上的流量计可用手轻轻拨动叶轮或用嘴对准入口方向一侧的导流件孔吹气，吹气时叶轮应当浮起来，否则应检查内部，排除故障。
7.3.4为了保证测量精度，一般要求水平安装涡轮流量计，避免垂直安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
涡轮流量计维护保养规程
（ISO9001-2015）
1.0工器具及备品备件
序号名称规格型号数量备注
一工器具
1 数字万用表Fluke 744 1台
2 电工组合工具成套1套
3 防暴扳手根据需要2把
二材料
1 润滑油根据需要1桶
2 抹布若干
3 电工胶带2个
三安全防护器具
1 可燃气体检测仪1套
2 手提干粉式灭火器1具
3 安全警戒带1卷
4 急救药箱1套
2.0操作内容与具体步骤
2.1对流量计加注润滑油
2.1.1装有油泵的涡轮流量计应3个月加注一次润滑油。
2.1.2油泵操作：用手向下压油泵的手动杆直到停止，这样每次可以形成同样的油压,向下压动手动杆一次意味着油泵活塞的一个冲程。
2.1.3需按时给油腔补充加油以确保没有空气进入流量计润滑油管道系统,油泵必须与水隔绝（注意加油孔盖子上的粘贴物或螺钉是否紧固完好）。
表1 润滑说明
DN80-DN150 DN200-DN600
按钮式油泵（型号：PM04）拉杆式油泵（型号：HP03）
15个冲程/3个月4个冲程/3个月
初次运行的润滑：30个冲程初次运行的润滑：10个冲程允许的润滑油：-Shell Voltol Gleitoel 22
-ShellRisella D15
-Shell Tellus T15
2.2日常维护
2.2.1按时定期巡检，检查流量计仪表、二次仪表、变送器、传感器、流量计算机各连接、接线是否正确可靠；计量回路上是否出现其他噪音和敲击声，连接点上是否出现原油渗漏。
2.2.2每季清洗过滤器，过滤器上的压差不应超过到0.05MPa。
2.2.3每年对流量计进行检定，并在有效期内使用。
2.2.4常用流量范围为最大流量的70～80%，最大流量为允许最大流量的120%，但过载时间不能超过30分钟，最小流量不低于流量计的工作下限。
2.2.5 如果涡轮流量计测量数据存在明显偏差，可根据需要，对涡轮流量计进行清洗。
具体步骤为：将流量计断电后拆卸，再将流量计立起来，用干净的汽油或其他洗涤剂，灌入进口，不断循环清洗，直至吹动表内的叶轮转动灵活。
2.2.6每三年检查叶轮和轴承情况，视具体情况维护。
3.0操作后的检查
检查项目 检查地点 检查标准
检查方法 流量计计数器的检查 现场
查看平稳供气时，流量计计数匀速转动
目测
流量计算机的
检查 机柜间 无报警 目测
站控机计量页
面 站控室 标况、工况流量在流量计的量程范围内运行
目测
涡轮流量计
现场 检查接线是否正常，螺栓连接是否完好，带表头的涡轮流量计表头显示正常
目测
阀门 现场 拆卸或安装后检查放空阀、排污阀门是否关闭，过滤器前后阀门是否开启
目测
数据显示 计量标定间
检查涡轮流量计的数据是否显示正常
目测
4.0风险提示及风险削减、预控措施
序号
存在风险
导致后果
降低风险措施
过滤器前阀门
放空阀门
排污阀门
涡轮流量计
过滤器后阀门
1 天然气泄漏火灾、爆炸、伤人应先进行可燃气体检测，确定作业条件满足方可作业；
2 流量计取压
点泄漏
人员受伤
对取压点引压管进行紧固，保养期间，劳保着
装，保养期间，设专人监护
3 起火爆炸人员伤亡、火灾1、应先进行可燃气体检测，确定作业条件满足方可作业；2、作业时应使用防爆工器具并按规程操作；3、严格按照操作规程，轻拿轻放，防止发生碰撞。
4、严禁在罐区对仪表带电开盖
4 机械伤害人员伤害劳保穿戴整齐，避免违章操作；
5 跌落人员伤害在高处作业时，要有人员监护，注意作业安全，操作人员需全部佩带安全带。
5.0常见故障及处理
5.1 涡轮流量计现场计数器匀速转动，但流量计算机上无计量数据
与高频探头相连的电缆有松动，或从流量计高频探头相连的线缆至流量计算机之间的线路故障。
5.2在供气下运行，现场计数器不走数，流量计算机无计量数据
5.2.1供气量小。
5.2.2流量计内部被击穿。
5.3涡轮流量计上位机显示数值错误或无显示，或流体流动时表头累积量不增加
5.3.1查看涡轮流量计接线是否正确；
5.3.2检查涡轮流量计输出信号是否正常，如果不正常，检查信号输出板是否损坏；
5.3.3流量计内部叶轮卡死或轴承断裂
5.3.4上述检查都无问题，检查PLC端数据处理是否正常。
5.4 涡轮流量计流量减小
5.4.1查看液位计前过滤器是否堵塞
5.4.2传感器叶轮受杂物阻碍或轴承间隙进入异物，阻力增加而减速减慢，清理流量计。
5.5 流体不动，流量计显示不为零
5.5.1传输线屏蔽接地不良，存在干扰，查看是否接地良好
5.5.2管线振动，导致叶轮跟随抖动，产生误信号，应加固管线或在流量计前后加支墩
5.5.3流量计前截止阀不严导致，检修截止阀。
