有时候图纸中的信息可能是不明确的,如未 明确标注的构件连接方式、未明确标注的钢 筋弯曲半径等。这些信息的不明确性可能会 导致施工过程中的歧义和争议。
图纸中矛盾或冲突信息处理
要点一
矛盾信息
要点二
冲突信息
在结构施工图中,可能会出现不同部分之间的信息矛盾, 如不同图纸之间的尺寸矛盾、不同构件之间的连接矛盾等 。这些矛盾信息可能会导致施工过程中的混乱和错误。
作用
结构施工图是房屋施工放线、开挖基坑(槽)、施工承重构件(如梁、板、柱 、墙、基础等)的主要依据,同时也是编制工程预算和施工组织计划等的重要 依据。
结构施工图与建筑设计关系
建筑设计是龙头
建筑设计确定了建筑物的总体布局、外观造型、使用功能等,是结构设计的先导 和基础。
结构设计是实现建筑设计的保障
结构设计根据建筑设计的意图和要求,进行结构选型和布置,并通过计算确定各 承重构件的尺寸、形状、材料等,以保证建筑物的安全性、稳定性和经济性。
尺寸标注
结构施工图中应准确标注各类尺寸, 包括总尺寸、定位尺寸、细部尺寸等 。尺寸标注应清晰、准确,符合制图 标准。
单位
结构施工图中的尺寸单位一般采用毫 米(mm),标高和总平面图上的距 离单位一般采用米(m)。在图纸上 应明确标注所采用的单位。
符号与图例
符号
结构施工图中应采用规定的符号表示 不同的含义。如钢筋的级别、直径和 间距等应采用特定的符号进行标注。
结构施工图识图
汇报人:XX
目录
• 结构施工图概述 • 结构施工图基本内容 • 结构施工图中常见元素识别 • 结构施工图中常见问题解析 • 结构施工图识图技巧与提高方法 • 结构施工图实例分析
01

建筑结构施工图的读识.PPT

建筑结构施工图的读识.PPT
图中的纵、横向选用不同的比例绘制。轴线尺寸与构件尺寸 也可选用不同的比例绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
(4)构件的名称应用代号来表示,代号后应用阿拉伯数字 标注该构件的型号或编号,也可为构件的顺序号,如表10-3所 示。
(5)结构图应采用正投影法绘制,特殊情况下也可采用仰 视投影绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
一、柱的平法施工图表示方法 柱平法施工图系在柱平面布置图上采用列表注写方式或
截面注写方式表达。柱平法施工图中要按规定注明各结构层 的楼面标高、结构层高及相应的结构层号。 (一)柱列表注写方式
列表注写方式,系在柱的平面布置图上,分别在同一编 号的柱中选择一个(有时需要选择几个)截面标注几何参数 代号;在柱表中注写柱号、柱段起止标高、几何尺寸与配筋 的具体数值,并配以各种柱截面形状及其箍筋类型图的方式, 来表达柱平法施工图,如图10-2所示。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
二、梁的平法施工图表示方法 梁的平法施工图系在梁的平面布置上采用平面标注方式或截面标注
方式表达。梁平面布置图,应分别按梁的不同结构层(标准层),将全 部梁与其相关联的柱、墙、板一起采用适当比例绘制,并注明各结构层 的顶面标高、相应的结构层号。对于轴线未居中的梁,除梁边与柱边平 齐外,应标注其偏心定位尺寸。 (一)梁平面注写方式(详例见图10-7)
平面标注方式是指在梁的平面布置图上分别在不同编号的梁中各选 一根梁,在其上标注截面尺寸和配筋的具体数值。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
平面标注方式包括集中标注与原位标注,集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。施工时,原位标注取值优先。

结构图施工图学习识图图纸介绍课件

结构图施工图学习识图图纸介绍课件
结构图施工图学习识图图纸介绍
4、基础详图的图示方法
基础详图采用垂直墙身轴线的断面图来表达 基础各组成部分的具体形状、大小、材料及基础 埋深等。
凡基础槽宽、基础墙厚度、基础底标高、大 放脚等做法不相同时,均应做出基础详图,且基 础详图的编号应与基础平面图上标注的剖切线编 号相一致。
结构图施工图学习识图图纸介绍
2 20
钢筋直径 钢筋等级 钢筋数量
8 @ 250
相邻钢筋中心距 钢筋中心距符号 钢筋直径 钢筋等级
结构图施工图学习识图图纸介绍
7、钢筋编号
在构件配筋图中,同类型钢筋(形状、大小、规格、级
别一样)用阿拉伯数字编一个号,不同类型钢筋编不同的
号,标注方法如下:
2 20 1
5
5
钢筋编号
700
8 @ 250 4
为了提高构件的抗拉和抗裂性能,在制作构件过程中,通过张 拉钢筋对混凝土预加一定的压力,称为预应力钢筋混凝土构件。
按钢筋混凝土构件施工方法的不同,又可分为现浇钢筋混凝 土构件和预制钢筋混凝土构件。
结构图施工图学习识图图纸介绍
1、常用钢筋类型和钢筋符号
钢筋按其强度和种类分成不同的等级,共有五种级 别的钢筋。钢筋的等级用钢筋符号表示,钢筋符号是由 直径符号变化而来。
细实线圆圈 直径为6mm
3 20N 4
200
列表法
212
结构图施工图学习识图图纸介绍
43434
(二)钢筋混凝土构件详图
1、钢筋混凝土构件代号 2、构件详图的图示方法
和图示特点 3、钢筋混凝土构件示例
结构图施工图学习识图图纸介绍
1、钢筋混凝土构件代号
在结构施工图中,各类构件均采用国标规定的代号进 行标识,并对同类构件用阿拉伯数字进行编号。对于预 应力钢筋混凝土构件,应在构件代号前加注“ Y - ”。

建筑结构施工图识图ppt课件

建筑结构施工图识图ppt课件
+ 3. + (1)在基础平面图中,只画出基础墙
(或柱)及基础底面的轮廓线,其他细部 轮廓线都省略不画。这些细部的形状和尺
7.3 结构平面图
+ 1. + 梁的平面注写包括集中标注和原位标注。
+ (1)集中标注 + 集中标注表示梁的通用数值,可以从梁的
+ 集中标注的部分内容有四项必注值和一项 选注值,必注值有梁的编号、截面尺寸、梁箍 筋及梁上部贯通筋或架立筋根数。梁顶面标高 为选注值,当梁顶面与楼层结构标高有高差时
7.3 结构平面图
+ 通常把建筑物地面(±0.000)以下、 承受房屋全部荷载的结构称为基础。基础 以下称为地基。基础的作用就是将上部荷 载均匀地传递给地基。
+ 下面以条形基础为例,介绍基础的组 成(见图7.16)。
+ (1)地基承受建筑物荷载的天然土
7.4 基础图
+ (3)大放脚把上部结构传来的荷载分 散传给垫层的基础扩大部分,目的是使地
+ (4)基础墙建筑中把±0.000以下的墙 称为基础墙。
+ (5)防潮层为了防止地下水对墙体的 浸蚀,在地面稍低(约-0.060m)处设置一 层能防水的建筑材料来隔潮,这一层称为
7.4 基础图
图7.16 基础的组成示意
Back
7.4 基础图
7.4.2 基础图的形成及作用
+ 1. + 假想用一水平剖切面沿建筑物底层室
+ 结构平面图为施工中安装梁、板、柱等 各种构件提供依据,同时为现浇构件支模板、
7.3 结构平面图
7.3.2 结构平面图的内容
+ 1. + 对于预制楼板,用粗实线表示楼层平

结构施工图识图ppt课件

结构施工图识图ppt课件
措施。
实例二:某剪力墙结构住宅楼结构施工图分析
结构类型
本工程为剪力墙结构,采用钢筋混凝土墙板 承受竖向荷载和水平荷载。
基础形式
采用筏板基础或桩基础,根据地质条件进行 选择。
楼层布置
住宅楼一般为高层建筑,楼层布置需考虑采 光、通风、交通等因素。
节点构造
剪力墙与框架的连接节点是结构的关键部位 ,需采用可靠的连接方式和构造措施。
结合其他图纸
将结构施工图与建筑施工图、 设备施工图等其他图纸结合起 来阅读,以便更好地理解和把
握设计意图。
02 建筑施工图识读
建筑总平面图识读
了解建筑总平面图的组成要素, 包括建筑红线、道路、绿化、地
形等。
掌握建筑总平面图的图示方法和 识读技巧,如比例尺、坐标网、
指北针等。
能够根据建筑总平面图了解建筑 物的总体布局和周围环境情况。
钢筋混凝土结构图识读
01
02
03
04
了解钢筋混凝土结构的基本概 念及特点;
掌握钢筋混凝土构件的符号表 示方法;
熟悉钢筋混凝土结构图的识读 步骤和注意事项;
能够根据结构图进行钢筋混凝 土构件的施工和验收。
钢结构图识读
01
了解钢结构的基本概念 和特点;
02
掌握钢结构构件的符号 表示方法;
03
熟悉钢结构图的识读步 骤和注意事项;
包括梁、板、柱、墙等构件的详细构造及配 筋情况,用于指导具体施工。
识图基本原则
了解整体布局
先阅读设计说明和目录,了解 工程整体布局和结构形式。
抓住重点部分
重点阅读基础图、结构平面图 等重要部分,了解承重构件的 布置和配筋情况。
注意细节部分
注意构件详图中的细节部分, 如钢筋的直径、间距、锚固长 度等,确保施工准确无误。

如何看结构施工图,教你快速提高识图技能(干货)

如何看结构施工图,教你快速提高识图技能(干货)

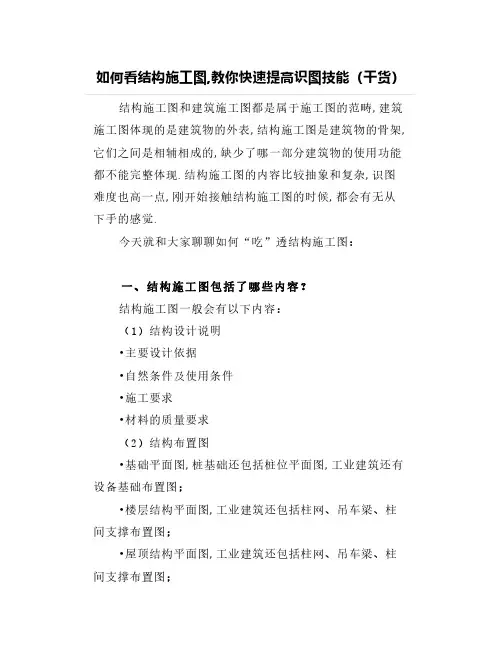

如何看结构施工图,教你快速提高识图技能(干货)结构施工图和建筑施工图都是属于施工图的范畴,建筑施工图体现的是建筑物的外表,结构施工图是建筑物的骨架,它们之间是相辅相成的,缺少了哪一部分建筑物的使用功能都不能完整体现.结构施工图的内容比较抽象和复杂,识图难度也高一点,刚开始接触结构施工图的时候,都会有无从下手的感觉.今天就和大家聊聊如何“吃”透结构施工图:一、结构施工图包括了哪些内容?结构施工图一般会有以下内容:(1)结构设计说明•主要设计依据•自然条件及使用条件•施工要求•材料的质量要求(2)结构布置图•基础平面图,桩基础还包括桩位平面图,工业建筑还有设备基础布置图;•楼层结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图;•屋顶结构平面图,工业建筑还包括柱网、吊车梁、柱间支撑布置图;(3)结构详图•梁、板、柱及基础结构详图•楼梯结构详图•屋架结构详图•其他构件详图二、识图要点和步骤还不熟悉图纸的盆友们,在拿到一份结构施工图后,学会有目标、有顺序地进行识图,明确自己需要哪些信息,必要时可以一边看图一边做笔记,提高工作效率.(1)识图顺序看结构施工图前,看懂建筑施工图可以帮助大家认识结构施工图,所以第一步,建议大家先拿下建筑施工图.①看标准层梁配筋图时,在梁配筋图中可以看到梁的分布,梁一般都是依轴线来布置的.在每一根梁处都有标注梁的代号.按梁的不同代号从1找到最后的或者说最大的编号.每一个梁的代号都能找到相同的标注的一根梁其配有详细的配筋、梁断面尺寸标注,有的还有跨数和悬挑的标注.通过把所有的代号的梁找出来,基本上就能看明白梁配筋图了.同时也可以结合建筑平面图来看,“基本上是墙下就有梁,房间分隔处下就有梁”,便于理解.②看墙柱标准层位置图,注意有些连系梁的配筋是标注在墙柱布置图上的,并将柱布置图与梁图结合看.完成这几步后,基本上能清楚标准层的结构了.在看柱位置图时,可以同时看一看柱子配筋.③看标准层板配筋图,将梁、柱、板配筋图中的说明看一遍,包括图上的文字说明和施工图中的各种详图(大样图)代码,结合标识位置看;结合楼梯看标准层的楼梯配筋和与梁、墙、柱的结合.④看桩基施工图、承台、地梁图⑤看非标准层的结构施工图和地下室的结构施工图.⑥看屋面结构施工图.⑦看水池、坡道、屋顶楼梯间、电梯间等的结构施工图.⑧看结构施工图总说明,了解各种施工要点⑨如有审图意见和图纸会审、设计变更之类,将其对照施工图看,并注写在结构施工图上.⑩仔细查看各种大样图,注意钢筋走向,根据标注思考如何布置和支模.施工图看多了,很多人会养成特有的看图习惯,以上的识图顺序也不是固定不变的,刚开始看图的盆友们可以试试这个顺序,当然识图经验也需要大家慢慢积累,才能更快的提高识图的速度和效率.(2)识图要点①结构设计说明识图要点设计说明中有些内容有时候会通用的,所以大家在看图的时候只需记住比较特殊的内容.比如结构的特殊要求,结构所采用的材料,混凝土、钢筋(包括预应力钢筋)、砌体的块材和砌筑砂浆等结构材料,清楚其品种、规格、强度等级、特殊性能要求、自重及相应的产品标准等.还有,关于建筑物的基本信息、所在场地的岩土勘察报告、所用的技术标准和构造等,这些也是要掌握的基本内容.②结构布置图识读要点结构布置图,由结构平面图和剖面图或标准图组成.•了解结构的类型、主要构件的平面位置与标高,并与建筑施工图结合了解各构件的位置和标高的对应情况.•结合剖面图、标准图和详图对主要构件进行分类,了解它们的相同之处和不同点.•了解各构件节点构造与预埋件的相同之处和不同点•了解整个平面内,洞口、预埋件的做法与相关专业的连接要求.•重点掌握各主要构件的细部要求和做法,深入了解,对于不清楚的地方做标记,再去查找相关的图纸,并结合结构设计说明核实正确性.基础布置图的识读看图的时候注意基础的标高和定位轴线的数值、基础的形式、区别和做法,注意其它工种在基础上的预埋件和留洞.•查阅建筑图,核对所有的轴线是否和基础一一对应,了解是否有的墙下无基础而用基础梁替代,基础的形式有无变化,有无设备基础.•对照基础的平面和剖面,了解基底标高和基础顶面标高有无变化,有变化时是如何处理的.•基础中预留洞和预埋件的平面位置、标高、数量.•各个部位的尺寸和配筋.③结构详图识图要点•应将构件对号入座,即:核对结构平面上,构件的位置、标高、数量是否与详图相吻合,有无标高、位置和尺寸的矛盾.•了解构件与主要构件的连接方法,看能否保证其位置或标高,是否存在与其它构件相抵触的情况.•了解构件中配件或钢筋的细部情况,掌握其主要内容.•结合材料表核实以上内容.三、识图心得分享“很多时候看结构施工图知道要看什么,就是看不快,看了一遍要么没记住重点,要么容易出错,怎么破?”其实,想要掌握熟练的看图技能,除了学习很多结构知识,盆友们还需要细心和耐心,平时多看多做笔记,才能进步得更快啊.也整理了部分看图的心得和体会,和大家一起分享.•牢记图纸的尺寸.图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住.但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的,加深对设计图纸的理解,有利于施工操作,减少或避免施工错误.•捋清图纸的相互关系.现在我们只讲到结构施工图,但实际工作中,我们会接触到各种图纸,每张图纸从不同的方面表达某一个部位的做法和要求,这些不同部位的做法和要求,就是一个完整的建筑物的全貌.所以弄清各张图纸之间的关系,是看图的重要环节,是发现问题、减少或避免差错的基本措施.•开始看结构施工图的人可以买一本11G图集,熟悉图集中的各种标注方法说明,准备好施工手册看图不懂的时多去翻翻.•利用好图表对照.一份完整的施工图纸,除了包括各种图纸外,还包括各种表格,这些表格具体归纳了各分项工程的做法、尺寸、规格、型号,是施工图纸的组成部分.例如在结构施工图纸中,常见的构件表根据工程所需的梁、柱、板的编号、名称,列出各类构件的规格、尺寸、型号、需要数量;钢筋表在各种钢筋混凝土梁、柱、板、基础等结构中,所需钢筋的品种、直径、规格、尺寸、形状、根数和重量.在看图时,先将自己看图时理解到的各种数据,与有关表中的数据进行核对,如完全一致,证明图纸及理解均无错误,如发现型号不对、规格不符、数量不等时,应再次认真核对,进一步加深理解,提高对设计图纸的认识,同时也能及时发现图、表中的错误.•随看随记看图时,应随手记下主要部位的做法和尺寸,记下需要解决的问题,并逐张看,逐张记,逐个解决疑难问题,以加深印象.•先粗后细先将全部图纸粗看一遍,大体形成一个整体概念,然后再逐张细看2~3遍.细看时,主要是了解详细的做法,逐个解决粗看中提出的一些疑问,从而加深理解,加深记忆.•专心致志,看图纸必须认真、仔细.对施工图中的每个数据、尺寸,每个图例、符号,每条文字说明,都不能随意放过.对图纸中表述不清或尺寸短缺的部分,绝不能凭自己的想象、估计来施工,否则就会差之毫厘,失之千里.到这里,识图知识分享就结束啦,盆友们有新收获么?大家看完之后,记得还要去多翻翻图纸,将今天学到的识图技巧运用起来,这样才能更快提高自己的识图能力哟.。

结构施工图快速识图ppt课件

结构施工图快速识图ppt课件
其中2φ22为通长筋,(2φ12)为架立钢筋。
2:当梁配置二肢箍时, 用2φ22表示, 2φ22为通长筋,无架立筋。
完整版PPT课件
42
上部通长 纵筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
完整版PPT课件
43
上部支 座非通 长纵筋
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力
完整版PPT课件
47
侧面构造钢筋或抗扭钢筋
侧面构造钢筋 6 14
侧面构造钢筋 完整版PP4Tφ课件12
侧面构造钢筋 4φ12 48
第六项:梁顶面标高高差
梁顶面标高高差是指相对于该结构层楼面标高的高 差值,有高差时,须将其写入括号内(当梁顶比板顶 低时,注写成“负标高高差”;当梁顶比板顶高时, 注写成“正标高高差”),无高差时不注。
29
井字梁
框架梁 KL
井字梁(垂直相交的梁尺
寸相同,无主次之分)
完整版PPT课件
30
JZL
井字梁 JZL
完整版PPT课件
框架梁 KL
31
井字梁 JZL
框架梁 KL
井字梁
JZL 完整版PPT课件
32
第1跨
第2跨
框架梁2, 2跨,一端悬挑
一端悬挑
端悬 挑
第1跨
第2跨
14
二 梁平面布置图及详图
1、梁的表达方法
详图法,平面整体表示法(简称平法)
2、两种表达方法的优缺点 3、读懂详图法 4、读懂平法
完整版PPT课件
15
用详图法表示 钢筋混凝土梁
完整版PPT课件
16
钢筋表
构件 构件 钢筋 钢筋 名称 数 编号 规格

结构施工图识图

结构施工图识图

3.3 板的平法识读
7.4.1、板的平面表示方法 (一)坐标方向的规定 当两向轴网正交布置时,图面从左至右为X方向,从下至上为Y方向; 当轴网转折时,局部坐标方向顺轴网转折角度做相应转折; 当轴网向心布置时,切向为X方向,径向为Y方向。 (二)板块集中标注 板块集中标注的内容为:板块编号、板厚、 贯通纵筋以及当板面标 高不同时的标高高差。 对于普通楼面,两向均以一跨为一块板;对于密肋楼盖,两向主梁 (框架梁)均以一跨为一块板(非主梁密肋不计)。所有板块应逐 一编号,相同编号的板块可择其一做集中标注,其它仅注写置于圆 圈内的板编号,以及当板面标高不同时的标高高差。
3.1 柱的平法识读
3.2 梁的平法识读
梁平法施工图是在梁的结构平面布置图上,采用平面注写方式或截 面注写方式表达的梁配筋图。 7.2.1、平面注写方式 平面注写方式,系在梁平面布置图上,分别在不同编号的梁中各选 一根梁,在其上注写梁的截面尺寸和配筋的具体数值,见图7.2.1。 平面注写包括集中标注和原位标注。集中标注表达梁的通用数值, 原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁 的某部位时,则将该项数值用原位标注。使用时,原位标注取值优 先。
三、结构施工图平面整体设计方法(以下简称“平法”)。 它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置 用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、 墙等构件的“构造通用图及说明”配合使用。平法的优点是图面简 洁、清楚、直观性强,图纸数量少,设计和施工人员都很欢迎。 详见图集《平面整体表示方法制图规则和构造详图》(16G101)。
3d
3.5d
3.5d
6.25d
4.25d
半圆弯钩
直角弯钩

结构施工图识图通用课件

结构施工图识图通用课件

混凝土图例
表示各种混凝土的强度等级和用途。
砌体图例
表示各种砌体的材料和用途。
其他材料图例
表示其他材料的名称、规格和用途。
PART 04
结构施工图的实例解析
钢筋混凝土框架结构的识图实例
总结词
框架结构是现代建筑中常见的结构形式,其特点是受力明确、布局灵活。
详细描述
框架结构的施工图主要包括梁、柱、板等构件的平面布置图和配筋图。在识图 过程中,需要关注各构件的截面尺寸、配筋形式和数量、以及节点构造等细节 。
施工指导
结构施工图为施工单位提供详细的施工指导和说 明,确保施工过程中的质量和安全。
造价预算
结构施工图是进行建筑工程造价预算的重要依据 ,用于计算建筑物的材料、人工和设备等费用。
结构施工图的发展趋势
01
02
03
数字化与智能化
随着计算机技术的发展, 结构施工图正逐步实现数 字化和智能化,提高设计 效率和质量。
标准化与规范化
为了提高结构施工图的通 用性和可读性,标准化和 规范化已成为发展趋势。
绿色与可持续发展
绿色建筑和可持续发展理 念在结构施工图中得到越 来越多的体现和应用。
提高结构施工图的识读能力
学习基础知识
掌握建筑制图、建筑结构和建筑 材料等基础知识是提高结构施工 图识读能力的基础。
实践经验积累
通过参与实际工程项目的实践, 积累识图经验,提高对结构施工 图的解读和应用能力。
钢筋混凝土剪力墙结构的识图实例
总结词
剪力墙结构主要用于高层建筑和抗震设防要求较高的建筑,具有较高的承载力和较好的抗震性能。
详细描述
剪力墙结构的施工图主要包括墙身、连梁、边框梁等构件的平面布置图和配筋图。在识图过程中,需 要关注墙身的厚度、连梁和边框梁的截面尺寸及配筋、以及墙身与楼板的连接方式等细节。

建筑结构施工图的识图方法【最新】

建筑结构施工图的识图方法【最新】

建筑结构施工图的识图方法01把握主次拿到一份图纸后,先看什么图,后看什么图,应该有主有次。

一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;6、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。

只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到:先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。

02记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。

但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。

但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。

这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。

一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。

03弄清关系看图时,必须弄清每张图纸之间的相互关系。

因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。

结构施工图识图

结构施工图识图
精品课件
例3:纯悬挑板平法标注见图
精品课件
(三)板支座原位标注
板支座原位标注的内容为:板支座上部非贯通纵筋和纯悬挑板上部 受力钢筋。
板支座原位标注的钢筋,应在配置相同跨的第一跨表达(当在梁悬 挑部位单独配置时,则在原位表达)。在配置相同跨的第一跨(或 梁悬挑部位),垂直于板支座(梁或墙)绘制一段适宜长度的中粗 实线(当该筋通长设置在悬挑板或短跨板上部时,实线段应画至对 边或贯通短跨),以该线段代表支座上部非贯通纵筋;
4、板面标高高差
板面标高高差系指相对于结构层楼面标高的高差,应将其注写在括 号内,且有高差时注,无高差时不注。
5、有关说明
同一编号板块的类型、板厚和贯通纵筋均应相同,但板面标高、跨度、 平面形状以及板支座上部的非贯通纵筋可以不同,如同一编号板块的平 面形状可为矩形、多边形及其它形状等。
精品课件
板平法集中标注图
框架柱L
主梁 KL
次梁 L
悬挑梁
XL
精品课件
1.2结构施工图的绘制方法 钢筋混凝土结构构件配筋图的表示方法有三种: 一、详图法。
它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、 配筋规格等“逼真”地表示出来。用详图法绘图的工作量非常大。
二、梁柱表法。 它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字
构件埋于地下,承受建筑物的全部荷载,并传递给基础.建 筑物的上部结构形式相应地决定基础的形式。如建筑物 的上部结构为砖墙承重,就采用墙下条形基础;独立柱 基础作为柱子的基础。 基础图表示建筑物室内地面以下基础部分的平面布置及 详细构造.通常用基础平面图和基础详图表示。
基础详图主要表明基础各组成部分的具体形状、大小、 材料及基础埋深等。通常用断面图表示,并与基础平面 图中被剖切的相应代号及剖切符号一致。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

6、 为了加强钢筋与混凝土之间凝结力,对于 光圆钢筋,在两端做成弯钩。有半圆弯钩和直 弯钩两种
# 有弯钩的钢筋要计算长度增减值,可查 阅标准手册
二、钢筋混凝土构件图的图示内容 1、图示特点: 为了清楚地表明构件内部的钢筋,可假 设混凝土为透明体,钢筋在施工图中便可看 见。钢筋在结构图中其长度方向用单根粗实 线表示,断面钢筋用圆黑点表示,构件的外 形轮廓线用中实线绘制。 *绘制钢筋的粗实线和表示钢筋横断面的 涂黑圆点没有线宽和大小的变化,即它们 不表示钢筋直径的大小。
为了便于统计用料,在传统的钢筋 图上常画出钢筋表。
三、钢筋混凝土梁构件图识读
作 业
图名: 单跨简支梁配筋图
梁截面250X500,受 力筋为5根二级钢筋 直径20;架立钢筋为 2根一级钢筋直径12; 箍筋为直径8间距200 等距布置;弯起钢筋 的弯起点距离梁端分 别为500和1100,弯 起角45°;梁长为 6000mm
二、钢结构图识读
1、总图 -单线示意图
形状、尺寸
2、施工图
上弦
填板 节点板

下弦

2
140×14,L=12140
腹杆
垫板
加劲肋
节点板
下弦杆
底板
钢屋架图识读:
画出正、侧面钢结 构工程示意图。正确使 用螺栓、焊缝的标注。
角焊缝
高强螺栓
东北电力大学建筑工程学院土木工程制图
教材内容 第十二章 结构施工图 教学目的及要求 1、了解房屋常见结构形式 2、了解结构施工图的分类 3、正确绘制与阅读结构施工图
(3)3个和3个以上的焊件相互焊接的焊缝:不 得作为双面焊缝标注,其焊缝符号和尺寸应分别 标注
(4)相同焊缝的标注: ①在同一图形上,当焊缝型式、断面尺寸和 辅助要求相同时,可只选择一处标注代号, 并加注“相同焊缝符号”。 ②在同一图形上,当有数种相同焊接焊缝时 ,可将焊缝分类编号标注,在同一类焊接中 可选择一处标注代号,分类编号采用A、B、 C …,并写在横线尾部符号内。
2、 常用钢筋强度等级 钢筋按其强度和品种分成不同的等级, 并用不同的符号表示。
钢筋品种 I级钢筋 HPB235(Q235) Ⅱ级钢筋HRB335 (20MnSi) Ⅲ级钢筋HRB400 (20MnSiV、 20MnSib、 20MnTi) 代号 钢筋品种 Ⅳ级钢筋RRB400 (K20MnSi等) 冷拔低碳钢丝 代号
教学重点及难点 重点及难点:1、基础图、结构平面图、构 件详图的绘制与阅读;2、现浇钢筋混凝土 构件平面整体设计方法图纸的识读 教学方式方法 多媒体讲授
箭头指向焊缝所在的一面
当箭头指向焊 缝所在另一面时, 应将图形符号和 尺寸标注在横线 的下方
箭头指向焊缝所在另一面
(2)双面焊缝的标注: 应在横线上、下都 标注符号和尺寸
上方表示箭头一 面的符号和尺寸,下 方表示另一面的符号 和尺寸
当两面的焊缝尺寸 相同时,只需在横线 上方标注焊缝的符号 和尺寸
4、
配置在混凝土中的钢筋,按其作用和位置可分为 以下几种。
受力钢筋:承受构 件内力的主要钢筋。
架立钢筋:起架立 作用,以构成钢筋 骨架。
箍筋:固定各钢筋的 位置并承受剪力。
分布钢筋:用于 板式结构中,将 板面承受的力分
配给受力钢筋,
并防止混凝土开 裂,同时也起固 定受力钢筋位置 的作用。
5、 保护层 钢筋外缘到构件 表面的距离称为钢筋的保 护层。其作用是保护钢筋 免受锈蚀,提高钢筋与混 凝土的粘结力。
受力筋
箍筋
保护层
受力筋
保护层厚度
钢筋混凝土保护层最小厚度(mm):
钢筋名称
环境条件 室内正常 环境
构件类别 板、墙
混凝土强度等级 ≤C20 C25及C30 15 ≥C35


25
30
受力筋 露天或室 内高湿度 环境 箍筋 分布筋
板、墙 梁

35 45
45
25 35
35 15 10
15 25
30
梁和柱 墙和板
2、钢结构的连接 螺栓连接 连接 焊缝连接 (1)螺栓连接表示方法
对接焊缝
角焊缝
螺栓、孔、电焊铆钉图例及标注
名 称 图
M Φ

名 称


永久螺 栓
圆形螺栓 孔
高强螺 栓安装螺 栓MΦ长圆形螺 栓孔电焊铆钉
(2)焊缝连接表示方法
(1)单面焊缝的标注:
当箭头指向焊缝所在 的一面时,应将图形符 号和尺寸标注在横线的 上方
•要求:在横放A3幅面的图纸上,用适当的比 例绘制该单跨简支梁配筋图,注意断面图的比 例与立面图不同,钢筋成型图与立面图对齐。 要求画出钢筋表。图面布局要匀称美观。 •时间:1周
钢结构是用钢板、热轧型钢通过焊接或螺栓连 接制造的结构 一、型钢及其连接 1、常用型钢的标注方法
轻型钢加注Q
轻型钢加注Q
东北电力大学建筑工程学院土木工程制图
教材内容 第十章 钢筋混凝土构件图与钢结构图 教学目的及要求 1、了解钢筋在混凝土中所起的作用; 2、掌握钢筋混凝土结构图的图示特点和标 注的含义; 3、掌握钢结构构件的图示特点; 4、能阅读钢筋混凝土构件的配筋图和钢结 构施工图。
教学重点及难点 重点及难点: 1、掌握钢筋混凝土结构图、钢结构图的图 示特点; 2、快速阅读钢筋混凝土构件的配筋图和钢 结构施工图。 教学方式方法 多媒体讲授
一、钢筋混凝土基本知识 混凝土是由水泥、砂子、石子和水按一定比例 拌和,经浇捣、养护硬化后而形成的一种人造 材料。 配有钢筋的混凝土称为钢筋混凝土。没有配置 钢筋的混凝土称为素混凝土。 用钢筋混凝土制成的梁、板、柱、基础等构件 称为钢筋混凝土构件。 1、混凝土强度等级:C10、C15、C20…C60
受力筋
2、
钢筋的直径、根数及相邻钢筋中心距在图 样上一般采用引出线方式标注,其标注形式有 下面两种:
① 标注钢筋的根数和直径
② 标注钢筋的直径和相邻钢筋中心距
3、钢筋的编号
构件内的各种钢筋应予以编号,以便于 识别。编号采用阿拉伯数字,写在直径为 6mm的细线圆圈中 。
4、钢筋成型图及钢筋数量表 为了表明钢筋的形状,便于施工,须画出 每种钢筋加工成型图,并进行各种标注。
冷拉I级钢筋
3、
序号 1 2 3 4 5 名称 钢筋横断面 无弯钩的钢筋端部 带半圆形弯钩的钢筋端 部 带直钩的钢筋端部 带丝扣的钢筋端部 左图表示长、短钢筋投 影重叠时,短钢筋的端 部用45°斜划线表示 图例 说明
序号 6 7
名称
图例
说明
无弯钩的钢筋搭接 带半圆弯钩的钢筋 搭接
8
带直钩的钢筋搭接
