光电测距高程导线测量方法及应用论文

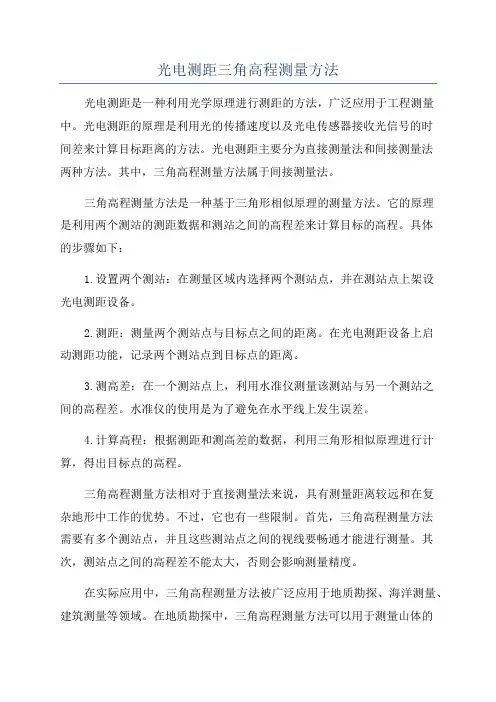

光电测距三角高程测量方法
光电测距三角高程测量方法光电测距是一种利用光学原理进行测距的方法，广泛应用于工程测量中。
光电测距的原理是利用光的传播速度以及光电传感器接收光信号的时间差来计算目标距离的方法。
光电测距主要分为直接测量法和间接测量法两种方法。
其中，三角高程测量方法属于间接测量法。
三角高程测量方法是一种基于三角形相似原理的测量方法。
它的原理是利用两个测站的测距数据和测站之间的高程差来计算目标的高程。
具体的步骤如下：1.设置两个测站：在测量区域内选择两个测站点，并在测站点上架设光电测距设备。
2.测距：测量两个测站点与目标点之间的距离。
在光电测距设备上启动测距功能，记录两个测站点到目标点的距离。
3.测高差：在一个测站点上，利用水准仪测量该测站与另一个测站之间的高程差。
水准仪的使用是为了避免在水平线上发生误差。
4.计算高程：根据测距和测高差的数据，利用三角形相似原理进行计算，得出目标点的高程。
三角高程测量方法相对于直接测量法来说，具有测量距离较远和在复杂地形中工作的优势。
不过，它也有一些限制。
首先，三角高程测量方法需要有多个测站点，并且这些测站点之间的视线要畅通才能进行测量。
其次，测站点之间的高程差不能太大，否则会影响测量精度。
在实际应用中，三角高程测量方法被广泛应用于地质勘探、海洋测量、建筑测量等领域。
在地质勘探中，三角高程测量方法可以用于测量山体的高程，进而进行地质构造的分析和研究。
在海洋测量中，三角高程测量方法可以用于测量浮标的高度，进而进行海洋流速的测量。
在建筑测量中，三角高程测量方法可以用于测量建筑物的高程，进而控制建筑物的水平度。
总结来说，光电测距三角高程测量方法是一种基于三角形相似原理的测量方法，它利用测站之间的距离数据和测站之间的高程差来计算目标的高程。
这种方法广泛应用于地质勘探、海洋测量、建筑测量等领域，具有测量距离较远和在复杂地形中工作的优势。
不过，在进行测量时需要注意测站点之间的视线畅通以及测站之间的高程差不能太大。
光电测量技术的原理与应用
光电测量技术的原理与应用光电测量技术是指利用光电效应、光散射、光吸收等原理进行测量的技术，广泛应用于各个领域。
本文将从基本原理、常见应用以及未来发展趋势等方面来介绍光电测量技术。
一、基本原理光电测量技术主要依赖其中的光电效应原理，即在光的作用下，物质会发生电离或产生电流的现象。
这种效应广泛应用于光电探测器，例如光电二极管和光敏电阻。
当光照射到光电二极管上时，电二极管中的P型区域将变为N型，产生电流。
根据光电二极管能够感应的光的波长不同，可以用于不同波长范围的测量。
二、应用领域1. 光电测距光电测距是光电测量技术中最常见和基础的应用之一。
通过利用光电二极管对距离的精确度和速度的快速响应特点，可以实现高精度的距离测量。
这种技术被广泛应用于机器人导航、工业自动化和测量等领域。
2. 光电测温光电测温技术利用了物体在不同温度下辐射热量的差异。
通过测量物体辐射出的热量，并利用光电探测器将其转化为电信号，可以实现非接触式的温度测量。
这种技术在医疗、科研和工业检测等领域中得到广泛应用。
3. 光电测速光电测速是一种常见的应用，可以用于测量物体的速度。
通过光电二极管对光源和物体的运动进行测量，可以获得物体的速度信息。
这种技术广泛应用于交通监控、运动测量以及流体力学研究等领域。
4. 光电测量传感器光电测量传感器是一种基于光电原理的传感器，可以实现对物理量、化学物质和生物分子等的测量。
例如，光电测量传感器可以用于测量气体浓度、液体浊度和火焰强度等。
这种传感器在环境监测、生物医学和工业检测等领域得到广泛应用。
三、发展趋势1. 微型化和高灵敏度随着科技的不断发展，人们对小型和高灵敏度的光电测量技术的需求越来越高。
未来的光电测量技术将会越来越注重器件的微型化和灵敏度的提高，以满足各种需要。
2. 多功能集成未来的光电测量技术将会趋向于多功能集成。
传感器在测量过程中可以同时测量多个物理量，并能够进行实时分析和反馈。
这样可以大大提高测量效率和准确性。
光电测距三角高程测量方法高程控制测量
光电测距三角高程测量方法高程控制测量光电测距是一种利用光电原理进行测量的方法，它可以通过测量物体与仪器之间的光信号来确定物体的距离。
在地理测量中，光电测距被广泛应用于三角高程测量中的高程控制测量。
三角高程测量是一种利用三角形的几何关系来测量物体高程的方法。
在高程控制测量中，我们需要确定某一基准点的高程，并通过测量其他点与该基准点之间的高差来计算出其他点的高程。
而光电测距作为一种高精度、高效率的测量方法，可以为三角高程测量提供准确的距离数据，从而实现高程控制测量的精确性和可靠性。
在光电测距三角高程测量方法中，首先需要选取合适的测量仪器和设备。
一般来说，我们可以选择激光测距仪作为测量仪器，因为激光测距仪具有高测量精度、快速测量速度和远距离测量能力等优点。
在进行三角高程测量之前，我们需要建立一个测量网，确定基准点和待测点的位置关系。
在建立测量网时，我们可以利用全站仪进行测量，测量基准点的坐标和高程，并将其作为测量网的起点。
然后，利用全站仪测量其他待测点与基准点之间的坐标和高程，确定各个待测点的位置关系。
接下来，我们可以开始进行光电测距三角高程测量。
首先，将激光测距仪安装在基准点上，并对准待测点。
然后，通过激光测距仪发射出的激光束，测量出基准点与待测点之间的距离。
在测量过程中，激光测距仪会自动记录下测量值，并通过内置的算法计算出距离数据。
测量完成后，我们可以利用三角形的几何关系来计算出待测点的高程。
根据三角形的高度定理，我们可以得到高程差与距离之间的关系。
通过将测得的距离值代入计算公式中，即可得到待测点的高程。
需要注意的是，在进行光电测距三角高程测量时，我们需要考虑一些误差因素对测量结果的影响。
例如，大气折射误差、仪器误差和观测误差等都会对测量结果产生一定的影响。
因此，在实际测量中，我们需要根据具体情况进行误差分析和修正，以确保测量结果的准确性和可靠性。
总的来说，光电测距三角高程测量方法是一种高精度、高效率的测量方法，可以为高程控制测量提供准确的距离数据。
光电测距导线测量技术实施方案
光电测距导线测量技术实施方案引言：光电测距导线测量技术是一种通过使用光电传感器和导线进行测量的非接触式测量技术。
它可以广泛应用于测量距离、测量位移、测量速度等领域。
本实施方案将详细介绍光电测距导线测量技术的原理、具体实施步骤以及相关注意事项，以便更好地应用于实际工程项目。
一、技术原理：光电测距导线测量技术基于光电传感器的原理实现。
光电传感器是一种能够将接收到的光信号转化为电信号的传感器。
当光线通过导线时，由于导线的折射和反射，光线的强弱会发生变化。
利用光电传感器可以感受到这种变化并将其转化为电信号。
通过测量电信号的强度，我们可以得到导线的距离、位移或速度等信息。
二、实施步骤：1.准备工作：（1）选购适用的光电传感器和导线；（2）根据具体需求，设计并搭建测试平台。
2.连接光电传感器和导线：（1）将光电传感器与测试平台连接，确保连接稳定可靠；（2）将导线与光电传感器相连，保持导线与光线的垂直交叉。
3.完成校准：（1）使用标准测量仪器测量导线准确的距离、位移或速度等数值；（2）根据标准值和实际测量值的差异，对光电传感器进行校准，使其输出的电信号与实际数值相符。
4.开始测量：（1）通过控制测试平台，让导线沿着所需测量的距离、位移或速度运动；（2）光电传感器将感受到光线的变化，并将其转化为电信号；（3）通过获取电信号的强度，计算出具体的距离、位移或速度等数值。
5.结果分析和数据处理：（1）获取测量结果，记录测量数据；（2）根据实际需求，进行结果分析和数据处理，如数据拟合、平均值计算等。
三、注意事项：1.选择合适的光电传感器和导线，确保其性能和质量符合测量要求；2.在搭建测试平台时，保持光电传感器与导线的连接稳定可靠，确保测量的准确性；3.在进行测量前，必须对光电传感器进行校准，确保其输出的电信号与实际数值相符；4.测量过程中，尽量消除外界干扰，保持测量环境的稳定性；5.对测量结果进行数据分析和处理时，要注意排除异常数据和误差。
光电测距原理范文
光电测距原理范文光电测距是一种利用束脉冲激光或连续激光发射器对距离目标进行测量的技术。
它通过测量激光光束从发射到接收所需的时间来计算目标距离。
光电测距原理可以分为时间测量原理和相位测量原理。
时间测量原理是利用光在真空中的传播速度恒定的特性。
光在真空中的传播速度约为每秒3.00×10^8米。
当激光器发射一束光到达目标后，经过时间t后光信号被接收器接收到。
根据光的速度和时间的关系，可以计算得出目标到传感器的距离d=ct/2，其中c为光速。
然而实际应用中存在由于激光束形成和射线接收的不可控因素，以及测量时间的不确定性，因此时间测量原理更多用于距离较长的测距。
相位测量原理是利用激光光束在传播过程中发生的相位变化。
在相位测量原理中，将激光发射器和接收器分为两个信号源，分别发出同频的连续激光。
激光束从发射到接收，经过的路程长度变化后会导致接收到的光信号相位发生变化。
因此，通过测量相位变化，可以计算出目标距离。
实现相位测量的一种常用方法是使用调制方式。
发射的激光光束经过一定的幅度调制后发射出去，接收器接收到的光信号同样经过幅度调制。
根据激光发射和接收的光信号经过传播后的相位变化，可以通过解调计算出目标距离。
常用的解调方法有相位锁定环路（PLL）解调和调制解调器解调两种方法。
相位锁定环路（PLL）解调是将接收到的光信号和参考信号相位进行比较，通过不断调整相位差将光信号恢复到原始的参考信号上。
通过对比红外激光的相位变化，可以计算出从发射到接收信号的时间，进而计算出目标距离。
PLL解调技术可以达到亚毫米级别的测量精度。
调制解调器解调是一种利用调制信号进行相位恢复的方法。
在发射和接收端都采用调制器对激光信号进行调制，通过解调回复原始的信号相位，从而得到目标距离。
调制解调器解调方法适用于距离精度要求不高的测距应用，如工业自动化、机器人导航等领域。
光电测距技术由于其高精度、快速、无接触等特点，在自动化、交通安全、机器人导航、地质探测等领域得到了广泛的应用。
【精选】光电测距导线测量技术实施方案
光电测距导线测量技术实施方案(细则)一.测区情况及相关补充作业.1.本测区的所有经检测合格的C,D,E,I级点作为本工程平面II级控制起算点,测区内的已知四等(5秒)点不可直接作为起算点,若作为起算点需经GPS联测(将其精度定位于GPS-E级或导线I级)或导线布测(精度为I级导线)。
2.本测区的所有已知III,IV等水准点(系1985国家高程基准)可以作为高程起算。
二.测量实施规范.1.城市测量规范（C118/99）2.工程测量规范（GB50026/93）3.本工程技术设计书.三.总体技术要求.1. 导线测量过程的具体技术要求光电测距导线的主要技术要求应符合表一二三的规定。
注：*.2C互差概念及计算:一测回同一方向的盘左读数Ｌ与盘右读数Ｒ±180°之差，即 2C=L-(Ｒ±180°)。
2.其它相关参数要求.每条边量测测站一端的气象数据。
温度取位至0.5℃，气压取位至100pa或1mmHg （所使用的气象仪器应在检定的使用有效期内）。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和2.4.11条执行。
按“城市规范”第2.4.12条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第2.6.3条的规定，记录、计算取位至1mm。
3.光电测距导线测量的主要技术要求应符合表4.1.5的规定(1)导线级别可根据测区面积、高级控制点的密度、地物疏密程度等具体条件，适当选用。
(2)导线用作首级控制时，宜布设成整体环形网，用作加密时，可布设为单一附合导线、结点网或环形网。
相邻边长之比不宜超过1：3。
(3)当导线平均边长较短时，应控制导线边的条数不超过12条，否则应提高测角精度。
5. 图根控制测量可使用GPS测量、图根导线、极坐标法和交会等方法布设。
光电测量技术在测绘中的应用与实践
光电测量技术在测绘中的应用与实践引言测绘作为一门重要的地理科学和技术，在各个领域都发挥着重要的作用。
光电测量技术作为其中一种测量手段，被广泛应用于测绘领域。
本文将探讨光电测量技术在测绘中的应用与实践。
光电测量技术简介光电测量技术是一种利用光线和电子器件进行测量的方法。
它主要包括遥感、卫星定位、摄影测量和激光测距等技术。
这些技术可以通过获取目标反射、发射或传输的能量信息，进行距离、角度和位置等测量。
光电测量技术在航空测绘中的应用航空测绘是利用飞行器获取地面地物信息的一种测绘方式。
光电测量技术在航空测绘中具有广泛的应用。
例如，利用航空摄影测量技术可以获取大面积的地理信息，包括地面的高程、地物的位置和形状等。
而遥感技术可以通过获取地球表面的电磁辐射信息，实现对区域的遥感观测和监测。
光电测量技术在地面测绘中的应用地面测绘是通过在地面上进行测量，获取地理信息的一种测绘方式。
光电测量技术在地面测绘中也有广泛的应用。
例如，利用激光测距技术可以实现对地物的高精度测量，包括建筑物、道路和地形等。
此外，卫星定位技术也可以用于地面测绘中的定位和导航。
光电测量技术在海洋测绘中的应用海洋测绘是利用海洋船舶和其他工具获取海洋地理信息的一种测绘方式。
光电测量技术在海洋测绘中也有重要的应用。
例如，利用水下激光和声纳测距技术可以实现对海底地形的精确测量，包括海底地形的高程和形状等。
此外，卫星遥感技术也可以用于海洋测绘中的海洋监测和调查。
光电测量技术的挑战与未来发展方向尽管光电测量技术在测绘中已经取得了一定的成就，但仍然存在一些挑战。
首先，光电测量技术的设备和方法需要不断发展和改进，以提高其测量精度和效率。
其次，由于地球表面的复杂性，光电测量技术在某些地方和环境中可能会受到限制。
然而，随着科技的不断进步，光电测量技术也将有着更广阔的应用前景。
例如，随着无人机技术的快速发展，光电测量技术可以更加灵活地应用于各个领域。
此外，随着人工智能和大数据的兴起，光电测量技术也可以结合这些新兴技术，实现更精确和高效的测绘。
浅述光电测距高程导线测量的方法及应用
浅述光电测距高程导线测量的方法及应用摘要：本文主要论述了三角高程测量原理以及光电测距高程导线中常用的每点设站法和隔点设站法。
并比较两种方法的优缺点及实际应用。
关键词：光电测距高程导线；每点设站法；隔点设站法0 前言随着高精度电子全站仪的不断普及，光电测距三角高程测量以其快捷的优点逐渐被广泛应用。
为了消除地球弯曲差和大气垂直折光差的影响，用此方法传递高程一般采取每点设站和隔点设站法进行。
1 三角高程测量原理在不考虑垂线偏差情况下，如图1所示，A为测站点，仪器高为。
B为照准点，觇标高为。
S为A、B两点的实地水平距离。
为P点的水准面，为P点的水平视线，CE为地球弯曲差。
为目标N的光程曲线，为P点望远镜照准目标N时视准轴所指的方向，MN为大气垂直折光差。
为P点望远镜观测目标N的垂直角。
AF为A点的水准面，BF为B点对A点的高差。
在平面三角形PCM中，∠PCM≈90°,PC≈,故MC≈，由图１可看出：== (1)式中K为大气垂直折光系数。
上式为三角高程测量单向观测高差的基本计算公式。
同样可得在B点观测A 点的高差计算公式：(2)如果三角高程的边长由电磁波测距仪直接观测，则电磁波测距三角高程测量可按斜距由下列公式计算高差（3）式中,为测站与镜站之间的高差；为垂直角；为经气象改正后的斜距；为大气折光系数；为经纬仪水平轴到地面点的高度；为反光镜瞄准中心到地面点的高度。
该计算公式为光电测距三角高程测量单向观测高差的基本计算公式。
由（１）、（２）、（３）式可看出，如不考虑垂线偏差影响，则三角高程测量的主要误差来源是边长、垂直角、仪器高、觇标高的测量误差，以及球曲差和大气垂直折光差的影响。
属于人或仪器影响的误差一般都可以通过提高仪器精度，选择有利的观测条件及认真作业等加以消除。
关于球曲差，在同一测区，可认为其地球平均曲率半径相同，可通过对向观测或控制前后边长差加以消除。
大气垂直折光由大气密度的分布不均匀引起，它随大气压、温度、湿度、风场、植被、海拔等的变化而变化，具有不稳定性。
光电测距三角高程在城市水准测量中的应用
仰外 年 第
期
工 程测量
怡气
梦 一
。 :电
耐
三
水 瘫 喻 示 病 硫 颧基
太 原 市 勘蔡 测绘 究 补
六少
卿
井宁
了卜
阮夕厂
, 、 ,
,
护平
济 二
、 ,
飞
丫
厂
认
广
一
三 角 高 程铡 绿 作 为 高 程 控 制溉 量 的 攀
要 组 成 部分 在 我 国 测 绘 史 上 发 择 了 重要 作
,
:
影响 三 角高 程 精度 的 主 要 因 素 之 一 在 施 测 时应 根 据 大 气 折 光 系 数 计 算 公 式 求 得 该测
段 折光 系 数 平均 位
。
,
俩
两 端 点 同一时 刻 设 站 观 测 使 大 气 观 测 和 大
,
9 9
年第
期 垂 线 偏 差 主要 与地 形
, , ,
三晋测绘
。
,
,
,
ቤተ መጻሕፍቲ ባይዱ
二 误 差分 析
1
、
几
、
:
光 电 测 距 三 角 高 程 到 目前 为止 国 内 外 使 用 的方 法 主 要 有 三 种 ￡ J 测距三角 即 对b 叮 高控 测量 。 距 高 程 导 线 测量 和 跳 点 法 测 距
; ;
垂 直 角观 测 误 差 影 响 垂 直角 观测误
, , 。
:
一
: 差 包括 照 准 误 差 度 盘 和 测 微仪 器 分 划 误
门宿 舍 水 泵站 修 理 厂
, , , ,
垂 线 偏 差奄化
5
光电测距三角高程在隧道高程控制中的应用
光电测距三角高程在隧道高程控制中的应用工程建设不仅需要确定结构物的平面位置，还需要结构物的高度信息，所以测量控制是高程与平面这两不可分割的部分的组合。
目前根据测量方法不同对高程测量的划分有直接测量和间接测量两种方法，用水准测量的方法测定地面两点之间的高差后，即可由己知高程点求得另一点的高程，这种方法称直接测量。
应用这种方法求地面点的高程其精度较高，普遍用于建立高程控制网及工程测量中测定地面点的高程位置。
三角高程测量是在测站点上安置仪器，观测照准点目标的垂直角和它们之间的距离，计算测站点与照准点之间的高差的测量方法，该方法属间接测量法。
随着高精度的测距仪的普及，会越来越多的利用光电测距三角高程来代替水准测量建立高程控制网，大大的加快测量的进度，节省时间和劳动力成本。
本文采用TOPCON9000A型高精度全站仪，使用光电测距三角高程的方法，在复杂的隧道施工环境中作了实际应用。
标签：三角高程;中间设站;高程控制;隧道一、引言传统几何水准测量精度虽然比较高，但是其测量工作量大，速度慢，所需测量人员多，特别是对于地面高低起伏较大或不便于作水准测量的地区，用这种方法测定地面点的高程速度缓慢，有时甚至非常困难。
一百多年以前，三角高程测量是测定高差的主要方法。
自水准测量方法出现以后，它已经退居次要地位。
但因其作业简单，在山区和丘陵地区仍得到广泛应用。
现在随着测量技术的发展与测量仪器质量的进步，三角高程测量的应用变得越来越重要，研究也越来越深入。
三角高程测量以其简便灵活、省时省力省资金、受地形条件限制较少的优势，正在逐步代替一定范围内的水准测量工作。
众所周知，三角高程测量精度主要受竖直角测量精度和测距精度的限制，同时还受大气折光、地球曲率等因素的影响。
要想三角高程在一定程度上替代等内水准，提高三角高程的测量精度和可靠性成为其首要任务。
二、传统的隧道高程控制—几何水准测量几何水准测量，是用水准仪（包括光学水准仪和电子水准仪）和水准尺测定地面上两点间高差的方法。
光电测距法在测绘中的应用技巧
光电测距法在测绘中的应用技巧光电测距法是一种常用于测绘中的测距技术，通过利用光纤传感器或激光测距仪等设备，实现对目标物体距离的准确测量。
本文将探讨光电测距法在测绘领域中的应用技巧。
一、光电测距法的基本原理光电测距法利用光信号的传播速度与距离之间的关系，通过测量光信号的传播时间，从而求得目标物体与测距仪之间的距离。
光电测距法可分为主动式和被动式两种方式。
主动式光电测距法是指通过设备自身发射光信号，然后测量光信号的传播时间来计算距离。
常见的主动式光电测距设备有激光测距仪、光纤传感器等。
这种方式测量的距离准确度较高，适用于在测绘中对地面点或建筑物进行定位和勘测。
被动式光电测距法则是通过接收外界光信号，再根据光信号的传播时间计算距离。
被动式光电测距法广泛应用于测绘中的遥感和地质勘探等领域，有效地提高了测绘工作的效率和准确性。
二、光电测距法在地图绘制中的应用技巧在地图绘制中，光电测距法作为一种精准的测距方式，可以提供准确的地理信息，为地图绘制提供了重要的基础数据。
以下将从地形测量、三角剖分、建筑物测绘和地图更新等方面介绍光电测距法的应用技巧。
地形测量是制作地图的基础工作之一，而光电测距法能够准确测量地面点与地面点之间的距离，因此可以用于测量地形的高差和倾斜角度。
在地形测量中，可以利用激光测距仪等设备进行地面高程和坡度的测量，有效绘制出地形等高线和地形剖面图。
三角剖分是绘制地图的另一重要环节，通过光电测距法可以获取地面特征点之间的距离信息，从而确定三角形的边长和角度。
在进行三角剖分时，可以使用光纤传感器等设备对地图上的特征点进行测量，然后利用测得的距离数据进行三角形的创建和定位，进而绘制出地图的基本框架。
建筑物测绘则是城市规划和地图绘制中的重要任务之一。
光电测距法可以用于测量建筑物的高度、宽度和体积等关键参数。
利用激光测距仪等设备对建筑物进行精准测量，可以得到与建筑物相关的空间坐标数据，为城市规划和地图绘制提供参考。
光电探测技术在测距中的应用
光电探测技术在测距中的应用随着科技的不断发展，现在的社会已经进入了一个信息化的时代。
在各个领域，科技的应用已经十分广泛，为生产和生活带来了很大的便利。
而在测量领域，光电探测技术在测距中的应用也越来越精确。
本文将介绍光电探测技术在测距中的应用，包括激光测距、激光雷达、光子计数测量和相位测距等技术，并对其原理与应用进行详细探讨。
一、激光测距技术激光测距技术是目前应用比较广泛的一种测距技术，适用于测量短距离和中距离。
激光测距技术利用激光器发射的激光束，通过发射器将激光束射向需要测量距离的物体，物体表面反射回来的光经由接收器接收并转化为电信号，进而计算出物体的距离。
激光测距技术的应用范围较为广泛，可以用于建筑测量、智能交通系统、军事设备等领域。
例如在智能交通系统中，车道识别、自动提醒等功能都需要对车辆与路面之间的距离进行测量，这就需要激光测距技术提供精确的数据。
二、激光雷达技术激光雷达技术是一种基于激光测距的技术，它将激光测距与雷达技术相结合，实现了对目标的精确定位。
在激光雷达技术中，激光器发射激光束，经过镜面反射后形成扫描光束，再通过光电探测器接收目标反射的光，并通过处理器计算出目标与激光雷达之间的距离。
激光雷达技术具有高精度、高可靠性、高速度以及不受天气和亮度等环境因素的影响等优点。
它被广泛应用于自动驾驶汽车、机器人、无人机等领域。
在自动驾驶汽车中，需要对周围的交通情况进行实时监控和分析，而激光雷达技术正是实现这一目标的重要手段之一。
三、光子计数测量技术光子计数测量技术是一种基于光电效应的技术，通过测量光子发射和接受的过程，来实现测距。
在光子计数测量技术中，因为光子的粒子性质，所以光电探测器可以探测和计数单个光子，在同一时间内，探测器探测到的光子数量可以表示传播距离和时间。
光子计数测量技术在测距领域的应用也比较广泛，例如在卫星通信、地球物理勘探等领域，都需要对物体之间的相对位置和距离进行精确的测量。
光电测量技术在测绘工程中的应用
光电测量技术在测绘工程中的应用测绘工程旨在获取地球表面的地理空间信息，以支持国家、地区的规划、管理和决策。
而光电测量技术则是在测绘工程中发挥重要作用的一种技术手段。
本文将探讨光电测量技术在测绘工程中的应用，并讨论其在不同测绘环节中的具体应用案例。
一、光电测量技术在地形测量中的应用地形测量是测绘工程中的一个重要环节，它主要包括获取地面地形信息、地物高程以及地面形状等。
光电测量技术在地形测量中发挥着重要作用。
例如，利用光电测量技术可以获得地物的高程信息，通过激光雷达扫描地面，可以准确地测得地面的高程数据。
这种高程数据对于土地利用规划、城市设计、道路建设等方面具有重要意义。
此外，利用无人机搭载的相机，可以快速、高效地获取大范围的地形信息，进一步提高地形测量的效率与精度。
二、光电测量技术在建筑测量中的应用在建筑测量中，光电测量技术也起到了至关重要的作用。
传统的测量方法需要人工参与，工作量大且易产生误差。
而光电测量技术的应用能够提高测量的效率和精度。
例如，利用激光扫描仪对建筑物进行扫描，可以获得建筑物的三维模型，精确地量取建筑物的尺寸、形状、体积等参数。
这些参数对于建筑物的设计、施工以及后续的维护管理都具有重要意义。
另外，利用无人机配备的相机，可以对建筑物进行拍摄和测量，进一步提高测量的效率和精度。
三、光电测量技术在地下管线测量中的应用地下管线的测量是测绘工程中的一个重要环节，也是一个具有挑战性的任务。
传统的地下管线测量方法需要钻孔和开挖，工作量大且易破坏地下设施。
而光电测量技术的应用可以避免这些问题。
利用无人机搭载的热成像相机，可以对地下管线进行热成像测量，快速发现管线泄漏和故障，并提前采取相应的维修措施。
此外，利用激光雷达扫描地下管线，可以准确地获取地下管线的三维信息，为后续的地下管线维护和管理提供有力支持。
四、光电测量技术在无人驾驶中的应用无人驾驶技术是近年来兴起的一项技术，其核心是利用光电测量技术对周围环境进行感知和判断。
光电测距三角高程在山区测量中的应用
光电测距三角高程在山区测量中的应用筑龙网 W W W .Z H U L O N G .C O M光电测距三角高程在山区测量中的应用浙江江南工程建设监理有限公司吴忠利内容提要：本文结合工程实际，根据测量误差基本理论对影响三角高程测量精度的因素如：测距误差、测角误差、大气折光的影响、仪器高与棱镜高的量测误差等进行了分析和探讨，提出了消除或减弱这些误差因素影响的方法。
对于山区高程传递工作具有一定的指导意义。
关键词：光电测距三角高程应用随着公路建设的发展，高架桥、高填筑路堤和公路隧道越来越多。
而公路隧道大多位于深山地区，这里往往山高坡陡，沟壑纵横，高程测量历来是山区外业测量的一项繁重工作。
精确传递高程采用传统的几何水准测量方法，当然是最好的。
但此方法工作量大，作业时间长，有时甚至难以进行，尤其是在植被茂密的林区或灌木丛中，水准测量更加困难。
电子计算技术和光电测距技术的飞速发展和广泛应用，为工程测量提供了新的手段和方法，光电测距三角高程的出现，给山区水准测量带来了新的曙光。
光电测距三角高程具有速度快，作业简单的优点，但通常人们认为也存在着作业方法、精度等一些问题。
本文通过工作中利用全站仪在传递平面坐标的同时，直接用以传递高程的体会，对三角高程测量的误差来源、作业过程中应注意的问题进行了探讨，说明光电测距三角高程在山区测量中的适用性和可行性。
我们知道：三角高程测量是在地球的自然表面进行的。
野外观测时通过量测斜距、垂直角（天顶距）、仪器高和覘标高（棱镜高）后利用公式： )1(2)()1(2×××?+?+×=RCos S K V I Sin S H αα 其中：H、S、α、I、V、分别为高差、斜距、垂直角、仪器筑龙网 W W W .Z H U L O N G .C O M高和棱镜高，K 为大气垂直折光系数，R 为地球平均曲率半径对于短程测距而言，垂线偏差和水准面不平行对高差的影响可以不予考虑，坡道弯曲改正也可以忽略不计。
全站仪高程导线测量精度分析
全站仪高程导线测量精度分析摘要：针对全站仪三角高程导线测量代替三等水准测量问题，采用精密测量技术施测了全站仪高程导线。
以每千米高差偶然中误差和全中误差作为精度衡量指标，分析全站仪高程导线测量精度。
实验结果表明，全站仪高程导线测量每千米高差偶然中误差达到2.959 mm，每千米高差全中误差达到5.762 mm，符合三等水准测量精度要求。
基于精密施测的全站仪高程导线测量代替三等水准测量是可行的，且全站仪高程导线测量效率高，地形普适性强，具有三、四等水准测量无可比拟的优势。
关键词：全站仪；水准测量；观测误差；三角高程导线测量0引言传统水准测量是高程测量的最可靠方法，按精度划分可分为一、二、三、四等水准测量[1]。
等级水准测量虽然测量精度高，但也有诸多不足，如外业工作量大，视距差不能过大，速度相对较慢，而且受视野等因素的局限，有时部分测段水准测量难以进行[2]。
随着测绘技术的不断发展，传统的水准测量出现了替代方法，目前，电磁波三角高程测量正逐渐替代四等水准测量[3]，替代三等水准测量也在讨论之中，如柴华、姜启鹏等人采用电磁波三角高程测量代替三等水准测量，并推证了三等水准测量可以被三角高程替代[4,5]，近年来，甚至出现了二等水准测量的替代方法，如孔宁等人利用精密三角高程测量代替二等水准测量，取得了近似替代精度[6]，张恒等人利用精密三角高程代替二等水跨河准测量，得到了令人满意的成果[7]。
本文利用高精度全站仪布设高程导线，分析全站仪三角高程导线测量代替三等水准测量的可行性。
1全站仪高程导线测量原理1.1代替三等水准测量可行性测定地面待测点的高程的常用方法是水准测量、经纬仪三角高程测量和全站仪高程测量，这些方法中水准测量的精度最高，但是它施测时受限较多，适用于平坦区域高程测量，经纬仪三角高程测量虽然适用于山区，但是由于测距精度较低，导致高程测量精度相对较低，全站仪具有较高的测距测角精度，且测量速度快，适宜于各类复杂地形，所以研究全站仪高程导线测量精度能否达到等级水准测量精度十分必要。
距离测量—光电测距(工程测量)
光电测距
2、测距仪的精度：mD (a 106 bD)
式中：mD — 测距中误差，单位为mm； a — 固定误差，单位为mm； b — 比例误差； D — 以km为单位的距离。
RED mini短程红外测距仪的精度为
返回
0 N 1 式中
N N＝ ＝
22
，
取 C 3108 m ，则不同的调制频率ƒ对应的
测尺长见下表：
调制频率ƒ 测尺长
2
15MHZ 7.5MHZ 1.5MHZ 150 KH Z 75KH Z
10m 20m 100m 1km 2km
调制频率越大，测尺长度越短。
光电测距 相位式测距仪的基本工作原理图：
光电测距
电磁波测距仪是用电磁波（光波或微波）作为 载波传输测距信号以测量两点间距离的一种方法。
电磁波测距仪的分类： 1、光电测距仪 （可见光、红外光、激光） 2、微波测距仪 （无线电波、微波）
红外测距仪
光电测距
电磁波测距仪的优点： 1、测程远、精度高。 2、受地形限制少等优点。 3、作业快、工作强度低。
D Lcos
L——经过常数改正和气象改正后的距； α——经纬仪测定的测线竖直角。
光电测距
四、光电测距的注意事项
(1) 防止日晒雨淋，在仪器使用和运输中应注意防震。 (2) 严防阳光及强光直射物镜，以免损坏光电器件。 (3) 仪器长期不用时，应将电池取出。 (4) 测线应离开地面障碍物一定高度，避免通过发热体 和较宽水面上空，避开强电磁场干扰的地方。 (5) 镜站的后面不应有反光镜和强光源等背景干扰。 (6) 应在大气条件比较稳定和通视良好的条件下观测。
光电测距三角高程测量方法
光电测距三角高程测量方法光电测距是一种利用光电测量原理进行测距的方法。
光电测距三角高程测量方法是利用光电测距仪和三角测量原理来测量地面上某一点的高程。
在进行光电测距三角高程测量前，首先需要确定测量点和测量基线。
测量点是指需要测量其高程的地面上的点，而测量基线是指从测量点到光电测距仪的直线距离。
测量基线的长度要足够长，以确保测量的精度。
测量过程中，先将光电测距仪放置在已知高程点上，并将其与所测点之间的测量基线测量出来。
然后，将光电测距仪对准所测点，通过光电测距仪测得的斜距和水平距离，再结合已知的测量基线长度，利用三角函数计算出所测点的高程。
在进行光电测距三角高程测量时，需要注意以下几点：1. 测量条件要合适。
测量时要保持光电测距仪与测量点之间的视线畅通，避免有遮挡物影响测量结果。
同时，要选择在天气晴朗、光照充足的情况下进行测量，以保证测量的准确性。
2. 测量精度要高。
测量基线的长度和测量仪器的精度都会影响到测量结果的准确性。
测量基线的长度越长，测量精度越高；而测量仪器的精度越高，测量结果的误差越小。
因此，在实际测量中，应选择适当的测量基线长度和高精度的光电测距仪，以提高测量的精度。
3. 数据处理要准确。
在测量完成后，需要对测量得到的数据进行处理，以得到最终的高程结果。
数据处理过程中，要保证计算准确，避免计算错误导致的测量误差。
光电测距三角高程测量方法在工程测量和地质勘探等领域具有广泛的应用。
通过该方法，可以快速、准确地测量地面上各点的高程，为工程建设和地质研究提供了重要的参考数据。
光电测距三角高程测量方法是一种利用光电测量原理进行测距的方法，通过测量基线和光电测距仪测得的斜距和水平距离，结合三角函数计算出所测点的高程。
在实际应用中，需要注意测量条件、测量精度和数据处理的准确性，以提高测量的精度和准确性。
该方法在工程测量和地质勘探中具有重要的应用价值。
光电测距三角高程测量方法高程控制测量
光电测距三角高程测量方法高程控制测量光电测距三角高程测量方法是一种基于光电测距技术的高程测量方法，通过测量物体与测量仪器之间的距离差，来计算出物体的高程。
该方法常用于土地测量、建筑工程和地质勘探等领域。
在光电测距三角高程测量方法中，测量仪器通常由一个发射器和一个接收器组成。
发射器发出一束光，并通过反射回来的光信号来计算物体与仪器之间的距离。
在进行高程控制测量时，需要事先确定一个已知高程点，作为参考点，从而建立一个高程控制网络。
测量过程中，首先需要设置一个基线，即已知高程点与待测高程点之间的直线距离。
然后，在待测高程点处设置一个测量仪器，将发射器和接收器对准目标物体。
发射器发出一束光，并在目标物体上产生一个反射点。
接收器接收到反射回来的光信号，并通过测量光信号的时间差来计算出物体与仪器之间的距离。
接下来，需要进行三角高程测量。
首先，在已知高程点处设置一个测量仪器，将发射器和接收器对准目标物体。
同样地，发射器发出一束光，并在目标物体上产生一个反射点。
接收器接收到反射回来的光信号，并通过测量光信号的时间差来计算出物体与仪器之间的距离。
然后，通过比较已知高程点与待测高程点的测量结果，可以计算出两个测量仪器之间的高程差。
这样，就可以根据已知高程点的高程值和测得的高程差来计算出待测高程点的高程值。
通过重复这个过程，可以建立一个高程控制网络，并进行高程控制测量。
在实际应用中，光电测距三角高程测量方法具有许多优点。
首先，它可以实现非接触式测量，无需接触物体即可测量其高程，从而避免了测量过程中可能引起的误差。
其次，该方法测量精度高，可以达到亚毫米级别的精度要求。
此外，该方法适用于不同的测量距离范围，可以测量几米到几百米的距离。
然而，光电测距三角高程测量方法也存在一些限制。
首先，该方法对环境光的干扰较为敏感，需要在光照条件良好的环境下进行测量。
其次，该方法在长距离测量时，由于大气折射的影响，测量结果可能存在一定的误差。
(整理)光电测距导线测量技术实施方案
光电测距导线测量技术实施方案(细则)一.测区情况及相关补充作业.1.本测区的所有经检测合格的C,D,E,I级点作为本工程平面II级控制起算点,测区内的已知四等(5秒)点不可直接作为起算点,若作为起算点需经GPS联测(将其精度定位于GPS-E级或导线I级)或导线布测(精度为I级导线)。
2.本测区的所有已知III,IV等水准点(系1985国家高程基准)可以作为高程起算。
二.测量实施规范.1.城市测量规范（C118/99）2.工程测量规范（GB50026/93）3.本工程技术设计书.三.总体技术要求.1. 导线测量过程的具体技术要求光电测距导线的主要技术要求应符合表一二三的规定。
注：*.2C互差概念及计算:一测回同一方向的盘左读数Ｌ与盘右读数Ｒ±180°之差，即 2C=L-(Ｒ±180°)。
2.其它相关参数要求.每条边量测测站一端的气象数据。
温度取位至0.5℃，气压取位至100pa或1mmHg （所使用的气象仪器应在检定的使用有效期内）。
导线边长应进行加常数、乘常数、气象、倾斜改正以及高程归化和投影改化等各项改正计算。
导线边长通过两点间高差进行倾斜改正，按“城市规范”第2.4.10和2.4.11条执行。
按“城市规范”第2.4.12条进行测距边水平距离的高程归化和投影改化。
导线边距离观测记录要求清晰、整洁，原始观测数据的更改应符合“城市规范”第2.6.3条的规定，记录、计算取位至1mm。
3.光电测距导线测量的主要技术要求应符合表4.1.5的规定(1)导线级别可根据测区面积、高级控制点的密度、地物疏密程度等具体条件，适当选用。
(2)导线用作首级控制时，宜布设成整体环形网，用作加密时，可布设为单一附合导线、结点网或环形网。
相邻边长之比不宜超过1：3。
(3)当导线平均边长较短时，应控制导线边的条数不超过12条，否则应提高测角精度。
5. 图根控制测量可使用GPS测量、图根导线、极坐标法和交会等方法布设。
光电测距导线测量技术实施方案-推荐下载
高测角精度。
5. 图根控制测量可使用 GPS 测量、图根导线、极坐标法和交会等方法布设。在
高级点下加密的图根导线可二次附合。特殊地区可布设支导线。
6.图根光电测距导线应按附合或闭合环形布设。图根光电测距导线测量的主要
技术要求应符合表 4.1.8 的规定。
7.图根光电测距导线测量的主要技术要求 比例尺 导线 平均 最大相 测回 测角中误 方位角闭合差 测距
/mm ≤±15 ≤1/16 ≤1/14 000
000 ≤±12 ≤8000 ≤1/10 000
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术通关，1系电过，力管根保线据护敷生高设产中技工资术艺料0不高试仅中卷可资配以料置解试技决卷术吊要是顶求指层，机配对组置电在不气进规设行范备继高进电中行保资空护料载高试与中卷带资问负料题荷试2下卷2，高总而中体且资配可料置保试时障卷，各调需类控要管试在路验最习；大题对限到设度位备内。进来在行确管调保路整机敷使组设其高过在中程正资1常料中工试，况卷要下安加与全强过，看度并22工且22作尽22下可22都能22可地护以缩1关正小于常故管工障路作高高；中中对资资于料料继试试电卷卷保破连护坏接进范管行围口整，处核或理对者高定对中值某资，些料审异试核常卷与高弯校中扁对资度图料固纸试定，卷盒编工位写况置复进.杂行保设自护备动层与处防装理腐置，跨高尤接中其地资要线料避弯试免曲卷错半调误径试高标方中高案资等，料，编试要5写、卷求重电保技要气护术设设装交备备置底4高调、动。中试电作管资高气，线料中课并敷3试资件且、设卷料中拒管技试试调绝路术验卷试动敷中方技作设包案术，技含以来术线及避槽系免、统不管启必架动要等方高多案中项；资方对料式整试，套卷为启突解动然决过停高程机中中。语高因文中此电资，气料电课试力件卷高中电中管气资壁设料薄备试、进卷接行保口调护不试装严工置等作调问并试题且技，进术合行，理过要利关求用运电管行力线高保敷中护设资装技料置术试做。卷到线技准缆术确敷指灵设导活原。。则对对：于于在调差分试动线过保盒程护处中装，高置当中高不资中同料资电试料压卷试回技卷路术调交问试叉题技时，术，作是应为指采调发用试电金人机属员一隔，变板需压进要器行在组隔事在开前发处掌生理握内；图部同纸故一资障线料时槽、，内设需，备要强制进电造行回厂外路家部须出电同具源时高高切中中断资资习料料题试试电卷卷源试切，验除线报从缆告而敷与采设相用完关高毕技中，术资要资料进料试行，卷检并主查且要和了保检解护测现装处场置理设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅述光电测距高程导线测量的方法及应用摘要：本文主要论述了三角高程测量原理以及光电测距高程导线中常用的每点设站法和隔点设站法。
并比较两种方法的优缺点及实际应用。
关键词：光电测距高程导线；每点设站法；隔点设站法
0 前言
随着高精度电子全站仪的不断普及，光电测距三角高程测量以其快捷的优点逐渐被广泛应用。
为了消除地球弯曲差和大气垂直折光差的影响，用此方法传递高程一般采取每点设站和隔点设站法进行。
1 三角高程测量原理
在不考虑垂线偏差情况下，如图1所示，a为测站点，仪器高为。
b为照准点，觇标高为。
s为a、b两点的实地水平距离。
为p点的水准面，为p点的水平视线，ce为地球弯曲差。
为目标n的光程曲线，为p点望远镜照准目标n时视准轴所指的方向，mn为大气垂直折光差。
为p点望远镜观测目标n的垂直角。
af为a点的水准面，bf为b点对a点的高差。
在平面三角形pcm中，∠pcm≈90°,pc≈,故mc≈，由图１可看出：
=
= (1)
式中k为大气垂直折光系数。
上式为三角高程测量单向观测高差的基本计算公式。
同样可得在b点观测a点的高差计算公式：
(2)
如果三角高程的边长由电磁波测距仪直接观测，则电磁波测距三角高程测量可按斜距由下列公式计算高差
（3）
式中,为测站与镜站之间的高差；为垂直角；为经气象改正后的斜距；为大气折光系数；为经纬仪水平轴到地面点的高度；为反光镜瞄准中心到地面点的高度。
该计算公式为光电测距三角高程测量单向观测高差的基本计算公式。
由（１）、（２）、（３）式可看出，如不考虑垂线偏差影响，则三角高程测量的主要误差来源是边长、垂直角、仪器高、觇标高的测量误差，以及球曲差和大气垂直折光差的影响。
属于人或仪器影响的误差一般都可以通过提高仪器精度，选择有利的观测条件及认真作业等加以消除。
关于球曲差，在同一测区，可认为其地球平均曲率半径相同，可通过对向观测或控制前后边长差加以消除。
大气垂直折光由大气密度的分布不均匀引起，它随大气压、温度、湿度、风场、植被、海拔等的变化而变化，具有不稳定性。
大气垂直折光差可尽量通过等距离，相同下垫面和同步观测等方法加以消除。
2 两种测距高程导线方法
测距高程导线方法比较常用的主要有每点设站法和隔点设站
法。
每点设站法如图2所示,在１号点设站观测２号点，为测站仪高，为觇点目标高，为从１号点观测２号点的垂直角，为从１号点观测２号点斜距，根据测距高程导线单程高差计算公式可得：（4）
同理，在２号点返测１号点的高差，可由下式计算
（5）
一般往返测间隔时间较短，可认为往返的大气垂直折光系数
k12、k21相同，故往返测取中数时可得：
（6）
由算式（6）可知，以每点设站法进行对向观测，因其边长其本相同，且其视线所通过的大气层基本相同，其下垫面也大致相同，故往返球气差相等，符号相反，取中数后可抵消掉。
但其每站都必须量取仪觇高。
为了减少觇标高量取误差，可采用经过检验的固定标杆，这样避免了每站都必须量取觇高麻烦，也减少了误差来源。
隔点设站法如图3所示，在中间0点设站观测1、2点的高差，为测站仪高，为测站至后视点1的实测斜距，为后视观测垂直角，为后视觇标高，为测站至前视点2的实测斜距，为前视观测垂直角，为前视觇标高，根据测距高程导线单程高差计算公式可得：(7）
（8）
一般前后视观测间隔时间较短，可认为前后视的大气垂直折光系数、相同，则前后两点1、2间的高差为：
(9)
如果要连续观测某一测段a、b两点间的高差，则由下式计算
(10)
由算式(10)可知，用隔点法连续观测某两个埋石高程点a、b间的高差，只需量取起点a和终点b的觇标高，减少了量取过渡点的仪、觇高所带来的误差。
3 光电测距高程导线应用实例
怒江泽玛河电站位于云南怒江州怒江大峡谷，地形复杂，落差大，植被密集，引水隧洞长达20多公里，要求在每个截水坝布设gps点并联测四等高程。
根据实地通视困难，距离难控制的特点，我们采用每点设站的方法用2秒全站仪配合带觇牌的跟踪架施测,垂直角，距离各3测回测定，边长气象改正由仪器自动完成，边长最长不超过1500米,仪器高用钢卷尺精确量至毫米，觇高由跟踪杆上的刻划直接读取，并精确读至毫米。
每边均进行对向观测，并取往返高差中数使用。
为检查高差闭合差，我们又采取左右两条路线分别测量，并组成闭合环，最大闭合差＜3cm,用“网智平差计算系统”进行平差计算后，精度统计如下：
点名高程中误差(cm)点名高程中误差(cm)点名高程中误差(cm) ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
zm14±1.35zm15±1.34f30 ±1.32
zm13±1.31zm11±1.17f27 ±1.16
zm12±1.16zm08±0.99zm07±0.99
zm06±1.01zm05±0.96zm04±0.95
f8±0.84zm03±0.94f13 ±0.72
zm02±0.75zm01±0.75z13 ±0.72
z8±0.84zm10±0.48zm09±0.33
[pvv] (高差):1.557 一公里单位权中误差: 4.72(mm)
全中误差(mw):±4.2(mm)最弱高程点:zm14最弱点中误差:±1.35(cm)
4 结语
（1）在平坦和开阔地区由于通视好，设站灵活，故采用隔点设站法比较有利，但要尽量选择地形、植被大致相同的线路观测，同时要控制前后距离差（一般地区≤30m,山区≤100m），以减少大气垂直折光系数变化所引起的误差。
同时，每站应升降仪器高或觇标高再作一次观测，以资检核高差。
每测段测站数应为偶数站，以抵消系统误差。
（2）在地形、植被复杂的高山、丘陵地区，由于通视困难、距离不好控制，故采用每点设站法比较有利，并尽量在气象条件一致的情况下进行同步观测，以减少大气垂直折光系数变化所引起的误差。
每点设站法最适于与平面导线一起观测，在城镇一、二级导线及四等高程控制中应用较为广泛。
（3）两种方法都应控制视线长度，一般最长不超过1000m,隔点设站法每边视线长度为每点设站法限制长度的。
视线应高于地面1.5米。
应在气象条件稳定，成像清晰的时段观测。
参考文献：
[1] 孔祥元，控制测量学，武汉测绘科技大学出版社，1996。
[2] 中华人民共和国国家标准，国家三、四等水准测量规范gb 12898-91。
注：文章内所有公式及图表请以pdf形式查看。
