土木工程施工讲义第2讲土木工程施工技术全攻略(入门级)
《土木工程施工技术》全套电子教案讲义pdf(2024)
01
课程性质
本课程是土木工程专业的一门核心课程，旨在培养学生掌握土木工程施
工技术的基本理论和实践技能。
2024/1/29
02 03
课程内容
本课程主要包括土方工程、地基与基础工程、钢筋混凝土工程、预应力 混凝土工程、钢结构工程、木结构工程、砌体工程、防水工程、装饰装 修工程等施工技术内容。
课程特点
本课程注重理论与实践的结合，通过案例分析、实验教学等手段，提高 学生的实践能力和创新能力。
2024/1/29
27
典型案例分析讨论
典型案例的选择
选择具有代表性的土木工程案例，如高层建筑、大跨度桥 梁、复杂地基处理等。
01
案例分析的方法
通过案例分析，引导学生运用所学知识 对实际工程问题进行深入分析和讨论， 提高学生的工程分析能力。
02
2024/1/29
03
案例讨论的形式
采用小组讨论、课堂展示等形式，鼓 励学生积极参与讨论和发表自己的观 点。
木材
木材具有重量轻、强度高、弹性好等优点，在土木工程中主要用作门窗、地板、装饰材料等。然而，随着环 保意识的提高和森林资源的减少，木材在土木工程中的应用逐渐减少。
10
03
施工技术与方法
2024/1/29
11
地基与基础工程施工技术
地基处理技术
包括换填法、预压法、强夯法等地基处理方法及其适用条件。
基础工程施工技术
29
THANKS
感谢观看
2024/1/29
30
21
质量管理体系建立及实施
建立完善的质量管理体系
包括质量方针、目标、组织结构、职责 、程序、资源和持续改进等方面。
加强过程控制

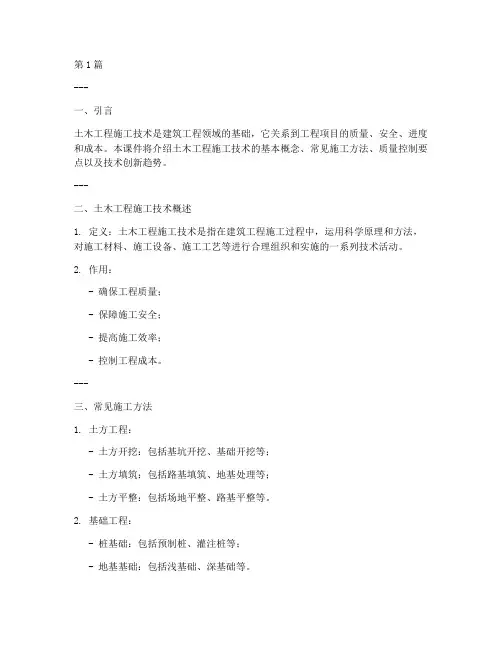

土木工程施工技术_课件(3篇)
第1篇---一、引言土木工程施工技术是建筑工程领域的基础，它关系到工程项目的质量、安全、进度和成本。
本课件将介绍土木工程施工技术的基本概念、常见施工方法、质量控制要点以及技术创新趋势。
---二、土木工程施工技术概述1. 定义：土木工程施工技术是指在建筑工程施工过程中，运用科学原理和方法，对施工材料、施工设备、施工工艺等进行合理组织和实施的一系列技术活动。
2. 作用：- 确保工程质量；- 保障施工安全；- 提高施工效率；- 控制工程成本。
---三、常见施工方法1. 土方工程：- 土方开挖：包括基坑开挖、基础开挖等；- 土方填筑：包括路基填筑、地基处理等；- 土方平整：包括场地平整、路基平整等。
2. 基础工程：- 桩基础：包括预制桩、灌注桩等；- 地基基础：包括浅基础、深基础等。
3. 主体结构工程：- 混凝土结构：包括现浇混凝土、预制混凝土等；- 钢结构：包括焊接钢结构、螺栓连接钢结构等。
4. 装饰装修工程：- 内墙抹灰；- 地面铺设；- 门窗安装；- 涂饰工程。
---四、质量控制要点1. 材料质量控制：确保材料符合设计要求和质量标准；2. 施工过程控制：严格按照施工工艺和操作规程进行施工；3. 质量检测：定期进行质量检测，确保工程质量符合要求；4. 质量问题处理：对发现的质量问题及时进行处理，防止质量事故发生。
---五、技术创新趋势1. 绿色施工：推广使用环保材料，减少施工过程中的环境污染；2. 智能施工：利用信息化技术，提高施工效率和质量；3. 装配式施工：提高施工速度，降低施工成本；4. BIM技术：应用BIM技术进行施工管理，提高施工精度。
---六、总结土木工程施工技术是建筑工程领域的核心，掌握先进的施工技术对于提高工程质量、保障施工安全、降低工程成本具有重要意义。
通过不断学习、创新和实践，推动土木工程施工技术的不断发展，为我国土木工程事业做出更大贡献。
---注意：本课件内容仅供参考，具体施工技术需根据工程实际情况进行调整。
《土木工程施工》PPT课件
土木工程施工的发展趋势
01
02
03
04
工业化趋势
随着预制装配式建筑的发展， 土木工程施工将越来越趋向于
工业化生产。
信息化趋势
信息技术在土木工程施工中的 应用将越来越广泛，如BIM技
术的应用等。
智能化趋势
智能化施工机械和自动化设备 将逐渐替代人工操作，提高施
工效率和质量。
绿色化趋势
环保理念在土木工程施工中将 得到更加重视，绿色施工技术
合理设计基础形式，加强基础整体性和刚度， 控制施工过程中的沉降。
地下水位过高
基坑边坡失稳
采取降水措施，如井点降水、明沟排水等， 降低地下水位。
采取土钉墙、护坡桩等支护措施，加强边坡 稳定性。
主体结构施工常见问题及解决方案
模板支撑体系失稳
选用合适的模板支撑体系，加强支撑体系的 整体稳定性和承载能力。
绿色施工技术
介绍绿色施工技术的原则和方法，包括节能、节水、节地、节材和环 境保护等方面的措施和实践案例。
智能化施工技术
探讨智能化施工技术在土木工程中的应用前景和发展趋势，包括智能 化施工机械、自动化监测系统和信息化管理平台等方面的应用。
04
土木工程施工现场管理与安 全
施工现场的布置与管理
合理规划施工区域
地面起砂、空鼓
选用合适的地面材料，加强基层清理和湿润，控制施工温度和湿度。
吊顶不平整、变形
加强吊顶龙骨安装精度和连接牢固性，控制吊顶材料质量和施工工艺。
细部收口不美观
加强细部收口设计和施工精度，采用装饰线条、压条等装饰材料进行美化处理。
06
土木工程施工案例分析
高层建筑施工案例分析
施工方案与技术难点
土木工程施工第2讲土方工程施工要点.pptx
土夯实。
适用于深度不大的
大型基坑或机械挖
土时使用
③ 锚拉支撑
先沿基坑边缘打设柱桩，在柱桩内侧支 设挡土板，柱桩上端用拉杆拉紧，挡土板内
侧填土夯实。
适用于深度不大的大型 基坑或用机械挖土不能 安设横（斜）撑时使用
邵阳学院 土木专业
2.2 防治塌方的措施 共60页 第12页
土木工程施工
Байду номын сангаас
2 土壁支护
2.2.3 做好施工排水 防止流砂
第2讲 土方工程施工要点
邵阳学院 土木专业
共60页 第1页
土木工程施工
1 土方开挖
土方工程的多台阶开挖
1.2 边坡开挖
场地边坡开挖应 采取沿等高线自上而 下、分层、分段依次 进行。
在边坡上采取多 台阶同时进行开挖时， 上台阶应比下台阶开 挖进深不少于30m， 以防塌方。
边坡台阶开挖，应作成一定坡势以利泄水。边坡下部设有护脚矮 墙及排水沟时，在边坡修完后，应立即进行护脚矮墙和排水沟的 砌筑和疏通，以保证坡面不被冲刷和坡脚范围内不积水。
大型工程 基坑施工全景图
邵阳学院 土木专业
共60页 第4页
土木工程施工
1.3 基坑（槽）和管沟开挖
⑸ 基坑开挖应防止对基础持力层的扰动。基坑挖好后
不能立即进入下道工序时，应预留15(人工)～30cm(机械)一层土不
挖，待下道工序开始前再挖至设计标高，以防止持力层土壤被阳
光曝晒或雨水浸泡。
超挖后回填 的松软土层
施工排水的内容将在第3节专门讨论。
2.2.4 完善施工技术措施
对松散、湿度大的土可用连续式 水平挡土板支撑，挖土深度可达5m。 对松散和湿度很高的土可用垂直挡 土板式支撑，其挖土深度不限。
最新《土木工程施工》课件第2章桩基础工程1
第二章 桩基础工程
一 桩基概述
（一）桩的作用
1、 将建筑物上部荷载直接
传到深层的持力层；
2 、 使软土挤密减少建筑物的沉降；
3 、减少土的开挖量，土壁支撑和
排水设施等。
桩基础
建筑物 软土层
持力层
（二）桩的分类
PP
1、 根据 受力的不同
1）端承桩：
力主要由桩端承受
2）摩擦桩：
力由桩与其周围土的 摩擦力来承受。
2、 打桩顺序的确定
由于桩入土后对其周围的土体有挤压作用，对打桩本身 和周围建筑物有影响，所以应合理确定打桩的顺序。 （1）常见的几种打桩顺序及其对土体的影响 1）自一边向另一边走排打
土体挤压趋势
2）自中央向周边打
3）分段打
土体挤压趋势
（2）打（沉）桩顺序选择
1）基础标高不一的桩，宜先深后浅；对不同规 格的桩，宜先大后小，先长后短，可使土层挤 密均匀，以防止位移或偏斜。
工环1． 境预、制桩施制作 工方经便 验、制桩材1．打 料桩供噪音应大， 条振件动大等情1况．适，于对选噪择声污经染济、挤合土和
理、2安．桩全身质适量用易于的保证桩型和成桩2．工沉桩艺时。有明选显的择挤时土 ，振可动影参响没见有下严格表限。制的地区
预 3．材料强度高，耐腐蚀性强 影响，不易穿透较厚的坚 2．穿透的中间层较弱或没有
载力。否则，施工速度过快，将造成较大的孔隙水压力， 甚至使地基发生剪切破坏。
6 、砂石桩法
砂石桩法用振动或冲击方法在软弱地基中成孔后，将砂石挤压入土 中，形成大直径的密实的砂石桩。砂石桩法是处理软弱地基的一 种常用的方法。
7 、深层搅拌法
深层搅拌法是利用水泥或水泥砂浆、石灰作为固化剂，通过特制的搅拌机械， 在地基深处就地将软土和固化剂强制搅拌，固化剂和软土之间会产生一 系列物理化学反应，使软土硬结成具有一定强度的地基，从而提高地基 承载力。深层搅拌法是用于加固饱和粘性土地基的一种新方法。
土木工程施工讲义第2讲
• 方施工 要避
• 免出现 的!
•共60页 第
•1.3 基坑（槽）和管沟开
⑹ 在地下水位以下挖土，应在基坑内设置排水沟、集水井或 其它施工降水措施，降水工作应持续到基础施工完成；
⑺ 雨季施工时基坑槽应分段开挖，挖好一段浇筑一段垫层；
⑻ 弃土应及时运出，在基坑槽边缘上侧临时堆土、材料或移 动施工机械时，应与基坑上边缘保持1m以上的距离，以保证坑壁 或边坡的稳定；
• 2.1 造成土壁塌方的原因
⑴ 边坡过陡；
⑵ 雨水、地下水渗入基坑；
⑶ 基坑上口边缘堆载过大；
⑷ 土方开挖顺序、方法未遵守
“从上至下、分层开挖；开槽支撑、 先撑后挖”的原则。
• 基坑塌方 抢险救人
•共60页 第
•2 土壁支
• 2.2 防治塌方的措施 • 2.2.1 放足边坡
边坡的留设应符合规范的要求。 挖填高度——高度大则坡度系数大，高度小则坡度系数小， 甚至不放坡； 土的工程性质——土的类别、含水量，有无地下水等。土的 类别低（密度小）、含水量大，则坡度系数大；土的类别高（密 度大）、含水量小，则坡度系数小； 施工的特点——坡顶是否有荷载？施工期长短？施工季节？ 人工作业还是机械作业？
疏：在施工范围内设置纵横排水沟，疏通、排干场内地表积
水；
抽：在低洼地段设置集水、排水设施，然后用抽水机抽走。
•共60页 第
⑴ 明沟与集水井排水
在基坑的一侧或四周设置 排水明沟，在四角或每隔20～ 30m设一集水井，排水沟始终 比开挖面低0.4～0.5m，集水井 比排水沟低0.5～1m，在集水 井内设水泵将水抽排出基坑。
者挡土板的布置又分为间断式和连
续式两种。湿度小的粘性土挖土深
土木工程施工技术ppt课件
3、砌体工程
4、混凝土结构工程
5、预应力混凝土工程
6、房屋结构安装工程
7、防水工程
8、装饰工程
二、课程研究对象
本课程研究的是土木工程，包括建筑工程、道路与 桥梁工程、矿井建设等专业领域施工技术的一般规律。
三、课程教学目的
是使学生掌握土木工程施工的基础知识，基本理论 和决策方法，使学生具有解决土木工程施工中施工技术 问题的初步能力。
一、 场地设计标高的确定
考虑因素： （1）生产工艺与运输； （2）地形； （3）挖填方平衡； （4）泄水坡度。(如设计无要求，一般应向排水沟方向作成 不小于2‰的坡度)
方法:方格网法(在地形图上划分方格网,边长a为10m 20m 40m) (一) 初步确定场地设计标高
原则：场地内挖填方平衡,并尽量减少土方工程量.
土木工程施工技术
Construction Technology of Civil Engineering
1
土木工程施工
施工技术 施工组织（项目管理）
绪论
土木工程施工技术——
是一门研究土木工程施工中各主要工种工程 的工艺原理、技术方案和施工方法的学科。
2
一、课程内容(房屋施工的全过程)
1、土石方工程 2、基础工程
零线——即挖、填方区的分界线 A
O
B
零点位置: X=
ah1 h1+h2
Cx a
零点位置计算
29
(三)土方量计量:
1.全挖或全填:
a² V= 4 (h1+h2+h3+h4)
(二)两挖、两填
h2 h1
h4 a
h3 a
全挖(全填)方格
h1
h2
土木工程施工讲义
土木工程施工讲义第一章：土木工程施工概述1.1 土木工程的定义和分类土木工程是利用土石等自然材料，结合人工材料，经过一定工艺方法，设计制造各种工程设施或建筑物的一门综合性工程学科。
按照工程所处的地理位置和具体功能，土木工程可以分为水利工程、交通工程、建筑工程、港口与航道工程、地基与基础工程等多个领域。
1.2 土木工程施工的基本流程土木工程施工的基本流程包括项目前期准备、施工图设计、施工方案编制、材料采购、施工准备、施工实施、质量验收和结算收尾等步骤。
在这个过程中，要严格按照设计文件和规范要求，保证工程质量，保障工程安全。
1.3 土木工程的施工特点土木工程的施工特点主要包括：施工周期长、施工规模大、施工难度大、施工风险高。
在土木工程的施工中，要注重安全生产，保障工人的生命财产安全。
1.4 土木工程施工的意义土木工程的施工对于改善人们的生活条件、促进社会经济的发展、推动城乡建设和环境保护具有重要的作用。
只有做好土木工程的施工工作，才能保障工程的顺利进行，为社会发展做出贡献。
第二章：土木工程施工前期准备2.1 项目可行性研究在土木工程施工前，首先要进行项目可行性研究，包括工程的市场前景、经济效益、环境影响等方面的综合评估。
只有通过严密的可行性研究，才能确保项目的顺利进行。
2.2 施工图设计在项目可行性研究之后，需要进行施工图设计。
施工图设计是按照设计文件和规范要求，对土木工程进行详细的施工方案设计和工程量清单编制。
施工图设计是土木工程施工的重要依据，对保障工程质量具有重要意义。
2.3 施工方案编制施工方案是根据施工图设计，结合实际情况编制的施工计划。
施工方案要包括施工方法、施工程序、施工工期、施工人员、施工设备等方面的内容。
只有通过严密的施工方案编制，才能确保工程施工顺利进行。
2.4 材料采购在土木工程施工前，需要对工程所需的材料进行采购。
材料采购要按照设计文件和规范要求，选用优质的材料，确保工程质量。
土木工程施工课件第二章
力，迫使预制桩下沉。
土 压桩施工一般采取分节压入、逐段接长的施工方法。
木
工 程
接桩的方法前。
学
院
16:32:05
第三节 桩基础工程施工
河 北 工 程 大 学
土
木
工
程
学
院
16:32:05
第三节 桩基础工程施工
河 北 工 程 大 学
土
木
工
程
学
院
16:32:05
第三节 桩基础工程施工
三、钢筋混凝土灌注桩施工
北
摩擦桩和端承桩
工
程 2、按桩的施工方法分为：
大
学
预制桩和灌注桩
土
木
工
程
学
院
16:32:05
第三节 桩基础工程施工
二、钢筋混凝土预制桩施工 特点：能承受较大的荷载、坚固耐久、施工速度快，
对周围环境影响较大。 施工程序：预制、运输、堆放、沉桩。
河 北 工 程 大 学
土
木
工
程
学
院
16:32:05
第三节 桩基础工程施工
12m、10m、8m。适用于成孔深度内没有地下水的一般
粘土层、砂土及人工填土地基，不适于有地下水的土
层和淤泥质土。
河
北 钻机就位后，钻杆垂直对准桩位中心，开钻时先慢后
工 程
快，减少钻杆的摇晃，及时纠正钻孔的偏斜或位移。
大 学
钻孔至规定要求深度后，进行孔底清土。清孔的目的
土
是将孔内的浮土、虚土取出，减少桩的沉降。方法是
9.成槽开挖
河 北 工 程 大 学
土
木
工
程
学
土木工程施工全套精品课件
现代土木工程
现代土木工程在施工技术、材料、设计等方面都取得了 巨大的进步，如超高层建筑、大跨度桥梁、高速铁路等 工程的出现。
土木工程施工的重要性
社会经济发展的基础
土木工程施工是基础设施建设的重要 组成部分，对于社会经济的发展具有 基础性、先导性和全局性的战略地位 。
提高人民生活水平
促进相关产业发展
实施废弃物分类处理和 回收利用，减少施工垃 圾对环境的污染。
未来土木工程施工的发展趋势与挑战
数字化与智能化发展
绿色与可持续发展
随着数字化和智能化技术的不断发展，土 木工程施工将实现更高程度的自动化和智 能化。
未来土木工程施工将更加注重环保和可持 续发展，推动绿色建筑和绿色施工技术的 广泛应用。
全球化与跨文化交流
工程材料与构件
土木工程材料
了解钢材、水泥、木材、 砂石等土木工程材料的性 能和应用。
钢筋混凝土结构
掌握钢筋混凝土结构的基 本原理、设计方法和施工 技术。
钢结构
熟悉钢结构的类型、特点 、设计方法和施工技术。
工程设备与机械
土方工程机械
了解推土机、挖掘机、装载机等 土方工程机械的性能和使用方法
。
压实机械
关键技术
大模板施工、滑模施工、爬模施工等是高层建筑常用的施工技术， 这些技术能够提高施工效率，减少高空作业风险。
工程实例
以上海中心大厦为例，介绍了高层建筑在施工过程中采用的核心筒先 行、钢结构快速安装、超高泵送等关键技术。
案例二：大跨度桥梁施工技术
01
施工特点
大跨度桥梁具有跨度大、结构复杂、受力特点突出等特点，施工技术要
施工质量事故的处理和预 防
施工安全与卫生管理
土木工程施工技术讲座PPT_OK
3. 学习方法
（1）理论联系实际，加强实践环节（参观、 实习、课程设计等)。 （2）应注意与基础课、专业基础课及相关的 专业课知识的衔接与贯通，更好地理解与掌 握本课程内容。 （3）尽量阅读参考书籍、科技文献、专业杂 志，吸取新知识、了解发展动态、扩大视野9 。
我国施工技术水平在整体上正接近发达
国家水平。
19
绪论
施工组织和企业管理水平逐步提高
近年来，随着网络计划技术和计算
机的应用发展，进一步提高了我国的施工
组织和企业管理水平，同时不断学习国外
先进经验，实行工程召投标制度、工程监Βιβλιοθήκη 理制度；实行工程总承包与项目管理法等
一系列国际通行的管理模式，逐步向国际
接轨。
结构安装工程 防水工程
6
装饰工程
（2）施工组织——全局性的施工规律
凡是涉及项目施工中的各个方面和各个阶 段的联系配合问题，如全场性的施工布署、 施工方案的优选、开工程序、进度安排、资 源配置、科学的组织和管理等问题。
目标：技术与经济统一
7
2 .本学科的特点
（1）实践性强：技术和组织都是实践经验 的高度积累，且指导实践。 （2）涉及面广：涉及测量、材料、力学、结 构、机械、经济、管理、法律、法规等多个 学科知识的综合运用。
绪论
上海杨浦大桥夜景（一） 16
绪论
上海杨浦大桥 夜景（二）
17
绪论
施工中的江阴长江大桥
18
绪论
另外还有水利工程的长江三峡，黄河小 浪底工程。
全套—土木工程学习资料-入门(视频资料)
