集成电路工艺流程
集成电路的制备工艺流程简述
集成电路的制备工艺流程简述下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!集成电路广泛应用于电子设备中，其制备工艺流程是整个芯片制造过程中最重要的环节之一。
半导体集成电路工艺流程
半导体集成电路工艺流程
一、wafer切割
wafer切割是半导体集成电路（IC）生产过程中的第一步，也是半导体片材料的重要环节，它是把单晶和多晶片成型成多种尺寸的半导体片的重要工艺。
经过精密加工，工艺流程从一块单晶或多晶片，变形成多根小片，均匀分开，并实现精密切削，形成一定大小的半导体片材，用于后续的处理和加工。
此外，wafer切割还可以保证切割表面的质量和光洁度，减少片材表面的细孔和针孔，减少电路间的干扰和杂讯，提高电路的可靠性。
二、Lithography
Lithography是半导体IC晶圆工艺流程中的第二步，也是半导体片材料制造的重要环节。
它是利用光刻机在半导体片上按照设计绘制图案，利用光刻技术实现图案和电路的微米级加工的工艺。
Lithography在半导体工艺流程中，相当于画笔，利用不同的光刻设备，以不同的分辨率，把原始工艺设计按照比例缩小，然后在光刻机的放射束范围内，直接绘出晶圆上的基本芯片。
通常，在Lithography步骤中，光刻机会在未经曝光的晶圆上，使用蒙特卡洛照片精确测量曝光量，保证批处理的曝光精度，然后，使用激光对晶圆表面进行曝光，形成电路设计图案，从而实现芯片逻辑反馈。
三、Dicing
Dicing是晶圆工艺流程的第三步。
集成电路芯片的主要工艺流程
集成电路芯片的主要工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!集成电路芯片的主要工艺流程包括以下几个步骤：1. 设计规划：确定芯片的功能和性能要求。
集成电路制作过程

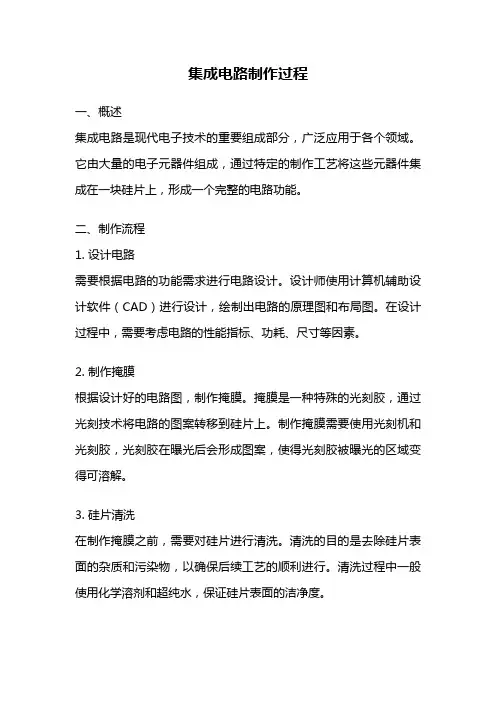

集成电路制作过程一、概述集成电路是现代电子技术的重要组成部分，广泛应用于各个领域。
它由大量的电子元器件组成，通过特定的制作工艺将这些元器件集成在一块硅片上，形成一个完整的电路功能。
二、制作流程1. 设计电路需要根据电路的功能需求进行电路设计。
设计师使用计算机辅助设计软件（CAD）进行设计，绘制出电路的原理图和布局图。
在设计过程中，需要考虑电路的性能指标、功耗、尺寸等因素。
2. 制作掩膜根据设计好的电路图，制作掩膜。
掩膜是一种特殊的光刻胶，通过光刻技术将电路的图案转移到硅片上。
制作掩膜需要使用光刻机和光刻胶，光刻胶在曝光后会形成图案，使得光刻胶被曝光的区域变得可溶解。
3. 硅片清洗在制作掩膜之前，需要对硅片进行清洗。
清洗的目的是去除硅片表面的杂质和污染物，以确保后续工艺的顺利进行。
清洗过程中一般使用化学溶剂和超纯水，保证硅片表面的洁净度。
4. 光刻光刻是制作集成电路的核心工艺之一。
通过光刻机，将制作好的掩膜对准硅片，然后照射紫外光。
光照后，光刻胶中被曝光的区域会变得可溶解，而未曝光的区域则保持不变。
然后，使用化学溶剂清洗掉未曝光的光刻胶，留下曝光区域的图案。
5. 蚀刻蚀刻是将电路图案转移到硅片上的关键步骤。
蚀刻过程中，可以使用化学物质对硅片进行腐蚀，将不需要的部分去除。
蚀刻液的选择和控制非常重要，以确保蚀刻速度和精度。
6. 沉积层在蚀刻之后，需要对硅片进行沉积层的处理。
沉积层是指在硅片表面沉积一层薄膜，用于形成电路中的导线或绝缘层。
常用的沉积方法有物理气相沉积（PVD）和化学气相沉积（CVD）等。
7. 制作连接线连接线是将电路中不同的元器件连接起来的重要部分。
制作连接线需要先在硅片上形成金属导线的图案，然后通过金属化工艺将导线填充并与硅片上的电路连接。
常用的金属化方法有物理气相沉积和电镀等。
8. 封装测试在制作完电路之后，需要进行封装和测试。
封装是将电路芯片封装在外壳中，以保护芯片并方便与其他元器件连接。
CMOS集成电路工艺流程
CMOS集成电路工艺流程1.设计阶段：在CMOS集成电路的设计阶段，首先需要确定电路的功能和性能需求。
然后，设计师使用电子设计自动化（EDA）工具完成电路的原理图和电路布局设计。
原理图设计是根据电路功能需求，根据逻辑门电路和电路功能模块的特点，完成电路的逻辑设计和连接。
布局设计是将原理图中的电路元件如晶体管、电容器、电阻器等准确地放置在芯片上，并确定各元件之间的相对位置。
2.半导体材料制备：制造CMOS集成电路的第一步是准备半导体材料。
通常使用硅（Si）作为集成电路的材料，因为硅具有良好的电学和热学性能。
在杂质控制方面，要求半导体材料具有高纯度。
半导体材料可以通过单晶生长、多晶生长或金属有机化学气相沉积等方法制备。
3.沉积和腐蚀：在制造CMOS集成电路的过程中，需要对硅片进行一系列的沉积和腐蚀处理。
首先，使用物理气相沉积（PVD）或化学气相沉积（CVD）方法在硅片上沉积一层二氧化硅（SiO2）薄膜作为绝缘层。
接下来，在绝缘层上沉积一层多晶硅（poly-Si）薄膜，作为电路中的晶体管的控制电极。
然后，使用光刻技术将薄膜上涂覆的光刻胶进行曝光和显影，形成光刻胶图形。
接着，用水化学腐蚀剂将未覆盖光刻胶的硅薄膜去除，形成硅薄膜的图形。
4.掺杂和扩散：接下来是对硅片进行离子注入掺杂，以调整材料的电学特性。
特定的离子通过离子注入设备被注入到硅片上。
注入完成后，用退火处理使离子扩散到材料中，形成掺杂层。
这些掺杂层会影响晶体管的电学性能。
5.电路互连：在CMOS集成电路的制造过程中，还需要进行电路的互连。
使用多层金属导线将晶体管和其他电子元件进行连接。
在不同金属层之间使用绝缘层，以避免导线之间的短路。
电路的互连是通过物理蒸镀、化学蒸镀和电镀等方法进行的。
6.测试和封装：在CMOS集成电路的制造过程中，还需要进行功能测试和性能测试，以确保电路的质量和性能。
测试完成后，将芯片进行封装。
芯片封装是将芯片的导线与外部封装引脚进行连接，并且使用外壳封装以保护芯片。
集成电路封装技术封装工艺流程介绍
集成电路封装技术封装工艺流程介绍集成电路封装技术是指将芯片封装在塑料或陶瓷封装体内，以保护芯片不受外界环境的影响，并且方便与外部电路连接的一种技术。
封装工艺流程是集成电路封装技术的核心内容之一，其质量和工艺水平直接影响着集成电路产品的性能和可靠性。
下面将对集成电路封装技术封装工艺流程进行介绍。
1. 芯片测试首先，芯片在封装之前需要进行测试，以确保其性能符合要求。
常见的测试包括电性能测试、温度测试、湿度测试等。
只有通过测试的芯片才能进行封装。
2. 芯片准备在封装之前，需要对芯片进行准备工作，包括将芯片固定在封装底座上，并进行金线连接。
金线连接是将芯片的引脚与封装底座上的引脚连接起来，以实现与外部电路的连接。
3. 封装材料准备封装材料通常为塑料或陶瓷，其选择取决于芯片的性能要求和封装的环境条件。
在封装之前，需要将封装材料进行预处理，以确保其表面光滑、清洁，并且具有良好的粘附性。
4. 封装封装是整个封装工艺流程的核心环节。
在封装过程中，首先将芯片放置在封装底座上，然后将封装材料覆盖在芯片上，并通过加热和压力的方式将封装材料与封装底座紧密结合。
在封装过程中，需要控制封装温度、压力和时间，以确保封装材料与芯片、封装底座之间的结合质量。
5. 封装测试封装完成后，需要对封装产品进行测试，以确保其性能和可靠性符合要求。
常见的封装测试包括外观检查、尺寸测量、焊接质量检查、封装材料密封性测试等。
6. 封装成品通过封装测试合格的产品即为封装成品，可以进行包装、贴标签、入库等后续工作。
封装成品可以直接用于电子产品的生产和应用。
总的来说，集成电路封装技术封装工艺流程是一个复杂的过程，需要精密的设备和严格的工艺控制。
只有通过合理的工艺流程和严格的质量控制，才能生产出性能优良、可靠性高的集成电路产品。
随着科技的不断进步，集成电路封装技术也在不断创新和发展，以满足不断变化的市场需求。
相信随着技术的不断进步，集成电路封装技术将会迎来更加美好的发展前景。
集成电路制造工艺
集成电路制造工艺一、集成电路设计与制造的主要流程设计---掩膜版---芯片制造—芯片检测—封装—测试沙子—硅锭---晶圆设计：功能要求—行为设计—行为仿真---时序仿真—布局布线—版图---后仿真。
展厅描述的是制造环节过程，分为晶圆制造与芯片制造工艺。
图形转换，将设计在掩膜版上的图形转移到半导体单晶片上。
光刻：光刻胶、掩膜版、光刻机三要素。
光刻刻蚀：参杂，根据设计需要，将各种杂质掺杂在需要的位置上，形成晶体管接触等制作各种材料的薄膜二、晶圆制造1. 沙子：硅是地壳内第二丰富的元素，脱氧后的沙子(尤其是石英)最多包含25％的硅元素，主要以二氧化硅(SiO2)的形式存在。
2. 硅熔炼：通过多步净化得到可用于半导体制造质量的硅，学名电子级硅(EGS)，平均每一百万个硅原子中最多只有一个杂质原子。
（本文指12英寸/300毫米晶圆级，下同。
）3.单晶硅锭：整体基本呈圆柱形，重约100千克，硅纯度99.9999％。
4. 硅锭切割：横向切割成圆形的单个硅片，也就是我们常说的晶圆(Wafer)。
5. 晶圆：切割出的晶圆经过抛光后变得几乎完美无瑕，表面甚至可以当镜子。
Intel自己并不生产这种晶圆，而是从第三方半导体企业那里直接购买成品，然后利用自己的生产线进一步加工，比如现在主流的45nm HKMG(高K金属栅极)。
Intel公司创立之初使用的晶圆尺寸只有2英寸/50毫米。
三、芯片制造过程6. 光刻胶(Photo Resist)：图中蓝色部分就是在晶圆旋转过程中浇上去的光刻胶液体，类似制作传统胶片的那种。
晶圆旋转可以让光刻胶铺的非常薄、非常平。
光刻一：光刻胶层随后透过掩模(Mask)被曝光在紫外线(UV)之下，变得可溶，期间发生的化学反应类似按下机械相机快门那一刻胶片的变化。
掩模上印着预先设计好的电路图案，紫外线透过它照在光刻胶层上，就会形成微处理器的每一层电路图案。
一般来说，在晶圆上得到的电路图案是掩模上图案的四分之一。
集成电路制造工艺流程图
在集成电路制造过程中，该公司面临生产效率低下、产品质 量不稳定等问题，需要进行工艺流程优化。
优化动机
为了提高生产效率、降低成本、提升产品质量，该公司决定 开展集成电路制造工艺流程优化实践。
工艺流程优化措施与实践
措施一
引入自动化设备与智能检测系统
具体实践
引入先进的自动化生产线和智能检测设备，实现生产过程的自动化和智能化。
集成电路制造的定义
集成电路制造是指将多个电子元件集 成在一块衬底上，通过微细加工技术 实现电路功能的过程。
集成电路制造涉及多个工艺步骤，包 括光刻、刻蚀、掺杂、薄膜淀积等， 以实现电路的设计要求。
集成电路制造的重要性
集成电路制造是现代电子工业的基础 ，广泛应用于通信、计算机、消费电 子等领域。
集成电路制造技术的发展对于提高电 子产品的性能、降低成本、促进产业 升级具有重要意义。
Hale Waihona Puke 详细描述新型封装技术如倒装焊、晶圆级封装等不断 涌现，能够实现更小体积、更高集成度的封 装形式。同时，测试技术也在向自动化、高 精度方向发展，以提高测试效率和准确性。 这些技术的发展为集成电路的性能提升和应 用拓展提供了有力支持。
04
集成电路制造的设备与材料
集成电路制造的设备
晶圆制备设备
用于制造集成电路的晶 圆制备设备，包括切割 机、研磨机、清洗机等
。
光刻设备
用于将电路图形转移到 晶圆表面的光刻设备， 包括曝光机和掩膜对准
器等。
刻蚀设备
用于在晶圆表面刻蚀出 电路图形的刻蚀设备， 包括等离子刻蚀机和湿
法刻蚀机等。
集成电路制造的材料
半导体材料
用于制造集成电路的半导体材料，如硅和锗等 。
集成电路制造工艺流程
集成电路制造工艺流程1.晶圆制造( 晶体生长-切片-边缘研磨-抛光-包裹-运输 )晶体生长(Crystal Growth)晶体生长需要高精度的自动化拉晶系统。
将石英矿石经由电弧炉提炼，盐酸氯化，并经蒸馏后，制成了高纯度的多晶硅，其纯度高达0.99999999999。
采用精炼石英矿而获得的多晶硅，加入少量的电活性“掺杂剂”，如砷、硼、磷或锑，一同放入位于高温炉中融解。
多晶硅块及掺杂剂融化以后，用一根长晶线缆作为籽晶，插入到融化的多晶硅中直至底部。
然后，旋转线缆并慢慢拉出，最后，再将其冷却结晶，就形成圆柱状的单晶硅晶棒，即硅棒。
此过程称为“长晶”。
硅棒一般长3英尺，直径有6英寸、8英寸、12英寸等不同尺寸。
硅晶棒再经过研磨、抛光和切片后，即成为制造集成电路的基本原料——晶圆。
切片(Slicing) /边缘研磨(Edge Grinding)/抛光(Surface Polishing)切片是利用特殊的内圆刀片，将硅棒切成具有精确几何尺寸的薄晶圆。
然后，对晶圆表面和边缘进行抛光、研磨并清洗，将刚切割的晶圆的锐利边缘整成圆弧形，去除粗糙的划痕和杂质，就获得近乎完美的硅晶圆。
包裹(Wrapping)/运输(Shipping)晶圆制造完成以后，还需要专业的设备对这些近乎完美的硅晶圆进行包裹和运输。
晶圆输送载体可为半导体制造商提供快速一致和可靠的晶圆取放，并提高生产力。
2.沉积外延沉积 Epitaxial Deposition在晶圆使用过程中，外延层是在半导体晶圆上沉积的第一层。
现代大多数外延生长沉积是在硅底层上利用低压化学气相沉积(LPCVD)方法生长硅薄膜。
外延层由超纯硅形成，是作为缓冲层阻止有害杂质进入硅衬底的。
过去一般是双极工艺需要使用外延层，CMOS技术不使用。
由于外延层可能会使有少量缺陷的晶圆能够被使用，所以今后可能会在300mm晶圆上更多采用。
9.晶圆检查Wafer Inspection (Particles)在晶圆制造过程中很多步骤需要进行晶圆的污染微粒检查。
分立器件和集成电路制造工艺流程
分立器件和集成电路制造工艺流程现代集成电路制造工艺流程经历了多个阶段的发展和演变，下面将详细介绍整个工艺流程。
1.设计阶段：开始于电路设计工程师根据需求进行电路设计。
包括功能设计、电路拓扑设计、布图设计等。
设计过程可以使用电路设计软件进行仿真和验证。
2.掩膜制作：制作掩膜是制造集成电路的关键步骤之一、掩膜就是将电路设计按比例缩小后，通过光刻和蚀刻制作而成的模板。
通常掩膜由光刻工程师使用CAD软件进行设计，并借助光刻机、电子束曝光机等设备进行制作。
3.晶圆制备：晶圆是制造集成电路的基础材料，通常是由硅材料制成的圆盘状。
晶圆需要经过多个步骤的表面处理，如清洗、脱膜、抛光等，以保证表面的干净和平整。
4.光刻：光刻是制造集成电路的核心工艺之一、光刻工程师使用光刻机将掩膜上的图案投射到晶圆上，形成光刻胶图案。
然后通过曝光、显影等步骤，将图案转移到晶圆表面。
5.蚀刻：蚀刻是将晶圆上不需要的物质去除的过程。
通过浸入相应的化学溶液或者离子束蚀刻来去掉晶圆上的杂质，使得只留下所需的图案。
6.清洗：在蚀刻之后，需要对晶圆进行清洗，以去除蚀刻过程中残留的化学物质和杂质。
清洗通常采用超纯水、电化学方法和化学溶液等。
7.前后端工艺：在制程中，还需要进行前后端工艺的处理。
前端工艺包括沉积物质、扩散、离子注入、退火等步骤，用于制造电子元器件。
后端工艺则包括金属连接、封装等步骤，用于连接各个电子元件和保护整个芯片。
8.测试和封装：在制造完成后，需要对芯片进行测试以保证质量和性能。
测试通常包括功能测试、电气参数测试等。
测试合格的芯片会进行封装，即将芯片封装在塑料或金属外壳中，以便于插入或焊接在电路板上。
9.成品测试和质量控制：成品芯片需要进行终极测试以保证品质和性能的稳定性。
此外，还需要进行质量控制，包括出货前的抽样检查、产品追溯等。
整个集成电路制造工艺流程非常复杂，需要高精度的设备和技术支持。
随着技术的不断进步，制造工艺流程也在不断更新和改进，以适应更多的应用和需求。
集成电路制造工艺流程
*
磷穿透扩散：减小串联电阻 离子注入：精确控制参杂浓度和结深
B
P-Sub
N+埋层
SiO2
光刻胶
P+
P+
P+
P
P
N+
P-Sub
1.2.2 N阱硅栅CMOS工艺主要流程 2. 氧化、光刻N-阱(nwell)
*
1.2.2 N阱硅栅CMOS工艺主要流程 3. N-阱注入，N-阱推进,退火，清洁表面
P-Sub
N阱
*
1.2.2 N阱硅栅CMOS工艺主要流程 4.长薄氧、长氮化硅、光刻场区(active反版)
N阱
P-Sub
*
集成电路（Integrated Circuit） 制造工艺是集成电路实现的手段，也是集成电路设计的基础。
单击添加副标题
第一章 集成电路制造工艺流程
*
无生产线集成电路设计技术
引言
随着集成电路发展的过程，其发展的总趋势是革新工艺、提高集成度和速度。 设计工作由有生产线集成电路设计到无生产线集成电路设计的发展过程。 无生产线（Fabless）集成电路设计公司。如美国有200多家、台湾有100多家这样的设计公司。
*
P-Sub
1.2.2 N阱硅栅CMOS工艺主要流程 13. 钝化层淀积，平整化，光刻钝化窗孔(pad)
*
N阱
有源区
多晶
Pplus
Nplus
接触孔
金属1
通孔
金属2
PAD
1.2.3 N阱硅栅CMOS工艺 光刻掩膜版汇总简图
*
2. 减缓表面台阶
3. 减小表面漏电流
P-Sub
N-阱
集成电路ic工艺流程
集成电路ic工艺流程
集成电路(IC)的制作过程，就像精心烹制一道高科技大餐，一步步来解析：
画蓝图：
首先，工程师们坐下来想：“我们要这个芯片干啥？”确定好它需要完成的任务。
接着，他们像搭积木一样，在电脑上设计出由各种小开关（逻辑门）组成的电路图。
然后，设计师得把这些电路“摆放”到一个虚拟的芯片板子上，规划好每个部分的位置，这就叫版图设计。
最后，用电脑模拟一下，看看设计出来的芯片能不能正常工作，这一步相当于在厨房里试菜。
硅片烹饪：
拿一块超级纯净的硅，做成又圆又平的晶圆，就像准备一张完美的烤盘。
在硅片上做“化学魔法”，加上一层薄薄的绝缘外套（氧化层），再巧妙地加入杂质，让它有的地方能导电，有的不能，这就形成了电路的基本元素。
开始“光影魔术手”——光刻，用光照和特殊胶水在硅片上印上电路图案，就像在蛋糕上做精细的糖霜装饰。
反复用化学方法“雕刻”和“堆积”，加层减层，做出多层的复杂电路，就像一层层叠加不同的食材。
打包出厂：
把晶圆切成一块块小芯片，每块都得先简单测验下，看看是不是都能“跑起来”。
给这些小芯片穿上“保护服”，用金属线连上外面的世界，就像给美食打包，方便食用。
再来一次全面体检，确认每个芯片都是健康强壮的，能胜任任务。
最后，根据它们的表现分等级，贴上标签，就可以出厂啦！
整个过程非常精细，而且全是高科技设备自动完成，保证了我们日常使用的电子设备里，那些微小而强大的芯片能够顺利诞生。
CMOS集成电路工艺流程
CMOS集成电路工艺流程1. 概述CMOS（Complementary Metal-Oxide-Semiconductor）集成电路工艺是现代集成电路制造中最重要的一个工艺。
它是一种将两种不同类型的金属-氧化物-半导体(Metal-Oxide-Semiconductor)结构结合在一起的技术。
CMOS工艺流程包括多个步骤，如晶圆制备、掩膜光刻、扩散、腐蚀、沉积等。
本文将介绍CMOS集成电路工艺的详细流程。
2. 晶圆制备CMOS工艺的第一步是晶圆的制备。
晶圆是一种材料，通常为硅(Si)。
晶圆通过特殊的加工工艺变成整齐的圆盘形状，并具有所需的表面平整度。
制备晶圆的过程包括抛光、化学清洗、去除杂质等步骤。
3. 掩膜光刻CMOS工艺的下一步是掩膜光刻。
掩膜光刻是将光刻胶涂覆在晶圆上，并使用特殊的掩膜技术将图案投影到光刻胶上。
掩膜光刻主要包括以下步骤：1.涂覆光刻胶：将光刻胶涂覆在晶圆表面，形成一层均匀的薄膜。
2.烘烤预处理：通过烘烤光刻胶来去除溶剂和增加光刻胶的粘度。
3.掩膜对位：将掩膜与晶圆对位，使得图案准确投影到光刻胶上。
4.曝光暴光：使用紫外光源照射掩膜和光刻胶，使得光刻胶在被曝光区域发生化学反应。
5.显影：使用显影液将未曝光的光刻胶去除，暴露出光刻胶下面的晶圆表面。
4. 扩散和离子注入在CMOS工艺中，扩散和离子注入是制造P型和N型区域的关键步骤。
这些区域用于构建晶体管等器件。
扩散是将杂质原子（如硼和磷）引入晶圆表面，并通过热处理使其扩散到晶体内部。
离子注入是使用加速器将所需的掺杂材料注入晶体表面。
5. 腐蚀和沉积腐蚀和沉积是CMOS工艺中常用的表面处理方法。
腐蚀用于去除晶圆表面的不需要的材料，而沉积用于在晶圆表面形成一层所需的材料。
常用的腐蚀方法有湿法腐蚀和干法腐蚀。
常用的沉积方法有化学气相沉积和物理气相沉积。
6. 金属化在CMOS工艺的最后阶段，需要对器件进行金属化，包括金属薄膜的沉积和局域电镀。
CMOS集成电路制造工艺流程
CMOS集成电路制造工艺流程1.基片准备：首先，需要准备高纯度的单晶硅基片作为制造芯片的基础材料。
基片表面通常会进行一系列的清洗和处理，以去除表面杂质和产生理想的衬底特性。
2.薄膜生长：接下来，通过物理气相沉积（PECVD）或化学气相沉积（CVD）等技术，在基片上生长一层薄膜，通常是二氧化硅（SiO2）。
薄膜的厚度通常在几十到几百纳米之间，并且质量必须高，以确保后续工艺的正常进行。
3.图案定义：在薄膜上通过光刻技术进行图案定义，使用光刻机将特定的图案暴光到光刻胶上，然后进行显影处理。
这个步骤决定了后续步骤中哪些区域要进行哪些加工。
4.布线和刻蚀：接下来使用化学蚀刻或物理蚀刻的方法，通过刻蚀掉光刻胶外的区域来准确复制先前定义的图案。
在此步骤中，使用金属源进行布线，通常使用铝来作为集成电路的导线。
5.离子注入：通过离子注入技术向基片中注入特定的杂质元素，用于控制硅基片的电导特性。
这个步骤通常称为“掺杂”。
6.高温热处理：接下来，将基片放入高温炉中进行退火处理，以促进离子的扩散和杂质的激活，从而改善器件的性能。
7.金属连接：在这一步骤中，使用金属源进行导线的连接，通常使用铝或铜来制作导线的上层金属化。
8.封装和测试：最后，将芯片进行封装，通常使用塑料封装或陶瓷封装。
封装是将芯片与外部电路连接的关键一步。
完成封装后，芯片需要进行测试，以确认芯片的功能和性能。
总结起来，CMOS集成电路制造工艺流程包括基片准备、薄膜生长、图案定义、布线和刻蚀、离子注入、高温热处理、金属连接、封装和测试等步骤。
这些步骤需要精确的工艺参数和严格的质量控制，以确保制造出高质量的集成电路产品。
集成电路封装工艺流程
集成电路封装工艺流程
一、引言
集成电路（IC）封装工艺是集成电路组装的核心技术，是成品稳定性
的重要保障亦是一个不可回避的工艺环节。
我国在精密焊接工艺，芯片封
装的研究上有着较多的积累，封装工艺流程也在迅速发展，早期的封装工
艺流程是比较繁琐的，而后随着封装技术的不断发展，由于其特殊的工艺
流程，封装工艺变得越来越重要，已经不仅仅只是一种单纯的封装工艺，
而是一种完整的封装流程，并且在实际应用中也越来越多，尤其是在集成
电路应用当中更是不可或缺的一环。
二、集成电路封装工艺流程介绍
1、封装材料准备：封装工艺之前，需要准备的封装材料有：封装壳子、芯片、钢丝弹簧、金手指、金属网格、金属片等。
2、芯片安装：将封装材料如芯片、钢丝弹簧、金手指等安装在封装
壳子上，安装每个芯片之前，要先进行测试，检查芯片是否有缺陷。
3、焊接实践：将封装壳子放入焊接机，焊接时要仔细控制焊接时间、焊接温度和焊接电压等要素，以保证焊接质量。
4、金手指装配：安装完芯片之后，需要根据封装壳子的特殊要求进
行金手指的试装，金手指的安装要求对封装壳子的电性能具有一定的影响，尤其是封装壳子的尺寸精度和地点要求。
集成电路重要工艺流程
集成电路重要工艺流程1.生产晶圆(Wafer Ingot)半导体材料是单晶组成。
而它是由大块的具有多晶构造和未掺杂的本征材料生长得来的。
把多晶块转变成一个大单晶，并赐予正确的晶向和适量的N 型或P 型掺杂，叫做晶体生长。
有两种不同的生长方法，直拉法和区熔法。
晶体的生长原理格外简洁和生疏。
假设在最终要蒸发的饱和溶液中参加一些糖晶体。
糖晶体的作用是作为额外的糖分子沉积的种子。
最终这个晶体能生长的格外大。
晶体的生长即使在缺乏种子的状况下也会发生，但产物中会有混乱的小的晶体。
通过抑制不需要的晶核区，种子的使用能生长更大，更完善的晶体。
理论上，硅晶体的生长方式和糖晶体的全都。
实际上，不存在适合硅的溶剂，而且晶体必需在超过1400℃的熔融状态下生长。
最终的晶体至少有一米长，十厘米的直径，假设他们要用在半导体工业上的话还必需有接近完善的晶体构造。
这些要求使得工艺很有挑战性。
通常生产半导体级别的硅晶体的方法是Czochralski 工艺。
这个工艺使用装满了半导体级别的多晶体硅的硅坩锅。
电炉加热硅坩锅直到全部的硅溶化。
然后温度渐渐降低，一小块种子晶体被放到坩锅里。
受掌握的冷却使硅原子一层一层的沉积到种子晶体上。
装有种子的棒缓慢的上升，所以只有生长中的晶体的低层局部和熔融的硅有接触。
通过这个方法，能从溶化的硅中一厘米一厘米的拉出一个大的硅晶体。
2.光刻〔Photo〕光刻是一种图形复印和化学腐蚀相结合的周密外表加工技术。
光刻的目的就是在二氧化硅或金属薄膜上面刻蚀出与掩膜版完全对应的几何图形从而实现选择性集中和金属薄膜布线的目的。
光刻是集成电路制造过程中最简单和最关键的工艺之一。
光刻是加工集成电路微图形构造的关键工艺技术，通常，光刻次数越多，就意味着工艺越简单。
另—方面，光刻所能加工的线条越细，意味着工艺线水平越高。
光刻工艺是完成在整个硅片上进展开窗的工作。
光刻技术类似于照片的印相技术，所不同的是，相纸上有感光材料，而硅片上的感光材料--光刻胶是通过旋涂技术在工艺中后加工的。
集成电路流程
集成电路流程集成电路（Integrated Circuit，IC）是现代电子技术中最重要的组成部分之一，它的制造过程是一个非常复杂的流程，需要经过多道工序才能完成。
本文将介绍集成电路的制造流程，以及其中的关键步骤和技术。
首先，集成电路的制造过程通常从硅片的制备开始。
硅片是集成电路的基础材料，制备过程包括原料准备、晶体生长、切割和抛光等步骤。
在这个过程中，需要严格控制硅片的纯度和晶格结构，以确保后续工艺的顺利进行。
接下来是光刻工艺，这是集成电路制造中的关键步骤之一。
光刻工艺通过光刻胶和掩膜的组合，将电路图案转移到硅片表面。
这个过程需要高精度的设备和稳定的工艺参数，以确保电路图案的精确复制。
随后是沉积工艺，包括化学气相沉积（CVD）和物理气相沉积（PVD）等方法。
这些方法用于在硅片表面沉积导电材料、绝缘材料和金属化材料，以形成集成电路中的导线、电容和电阻等元件。
然后是蚀刻工艺，通过化学或物理方法去除不需要的材料，形成电路图案中的导线、晶体管和其他元件。
蚀刻工艺需要精确控制蚀刻速率和蚀刻深度，以确保电路图案的精确复制。
接着是离子注入工艺，这是用于改变硅片材料导电性的关键步骤。
通过向硅片表面注入特定的杂质，可以形成N型和P型硅，从而形成晶体管的源极、漏极和栅极等区域。
最后是封装和测试工艺，将制造好的芯片封装在塑料封装体中，并进行功能测试和可靠性测试。
封装工艺需要考虑芯片的散热和防尘等问题，测试工艺需要确保芯片的功能和性能符合设计要求。
总的来说，集成电路的制造流程是一个复杂而精密的过程，需要多种工艺的精确配合和严格控制。
只有在每个环节都做到精益求精，才能生产出高质量的集成电路产品。
希望本文对集成电路制造流程有所帮助，谢谢阅读！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集成电路中双极性和CMOS工艺流程摘要：本文首先介绍了集成电路的发展，对集成电路制作过程中的主要操作进行了简要讲述。
双极性电路和MOS电路时集成电路发展的基础，双极型集成电路器件具有速度高、驱动能力强、模拟精度高的特点，但是随着集成电路发展到系统级的集成，其规模越来越大，却要求电路的功耗减少，而双极型器件在功耗和集成度方面无法满足这些方面的要求。
CMOS电路具有功耗低、集成度高和抗干扰能力强的特点。
文章主要介绍了双极性电路和CMOS电路的主要工艺流程，最后对集成电路发展过程中出现的新技术新工艺以及一些阻碍集成电路发展的因素做了阐述。
关键词：集成电路，双极性工艺，CMOS工艺ABSTRACT This paper first introduces the development of integrated circuits,mainly operating in the process of production for integrated circuits were briefly reviewed.Bipolar and MOS circuit Sas the basis for the development of integrated circuit.Bipolar integrated circuits with high speed, driving ability,simulated the characteristics of high precision,but with the development of integrated circuit to the system level integration,its scale is more and more big.So,reducing the power consumption of the circuit is in need,but bipolar devices in power consumption and integration can't meet these requirements.CMOS circuit with low power consumption,high integration and the characteristics of strong anti-interference ability.This paper mainly introduces the bipolar circuit and CMOS circuit the main technological process.finally,the integrated circuit appeared in the process of development of new technology and new technology as well as some factors hindering the development of the integrated circuit are done in this paper.KEY WORDS integrated circuit,Bipolar process,CMOS process图（1）光学光刻示意图片。
（3）通过掺杂改变材料的电阻率或类型：在集成电路的制作过程中可以通过扩散和离子注入的方法来改变材料的电阻率，或改变局部的杂质类型。
为了避免高温过程对器件和电路性能的影响，目前集成电路主要采用离子注入的方法进行掺杂。
离子注入是在常温下进行的，但离子注入后需要高温退火处理。
进行高温退火的作用：1、激活杂质2、进一步扩散3、损伤恢复。
集成电路是将多个器件及其之间的连线制作在同一个基片上，使器件结构和分立元件有所不同，即产生寄生的有源器件和无源器件。
寄生效应对电路的性能有一定的影响，因此各个元件之间的隔离是集成电路中必须考虑的问题。
现阶段比较常用的隔离方法主要有两种：pn结隔离和介质隔离。
pn结隔离的原理是利用pn结的单向导电性，把集成电路中的两个不同器件之间用pn结隔离开，只要使pn结处于反偏状态，就可以实现两个器件之间的电学隔离。
而介质隔离利用的是氧化物的绝缘性，在不同的器件之间形成氧化物隔离环从而达到器件之间电隔离的目的，比较常用隔离介质是二氧化硅。
二、双极性工艺流程典型的pn结隔离工艺是实现集成电路制造的最原始工艺，迄今为止产生的双极型集成电路制造工艺都是在此基础上为达到特定的目的增加适当的工序来完成的。
这里以pn结隔离的npn晶体管的形成过程为例，介绍双极型集成电路的制造工艺，下面为其具体过程。
（1）衬底的选择：为了提高器件性能一般选择，<100>晶向的硅片，因为<100>晶向的硅界面态密度低，缺陷少，迁移率高。
为了使隔离结有较高的击穿电压同时又不使外延层在后续工艺中下推的距离太多，衬底的电阻率通常选择ρ≈10Ω.cm。
（2）第一次光刻----N+隐埋层扩散孔光刻：一般来讲，双极型集成电路各元器件均从表面实现互联，所以为了减少集电极串联电阻效应，减小寄生pnp晶体管的影响，在制作元器件的衬底和外延层之间要制作n+隐埋层。
隐埋层特点1、杂质固溶度大，以使集电极串联电阻降低；2、高温时在硅中的扩散系数要小，以减少外延时隐埋层杂质上推到外延层的距离。
3、与硅的晶格匹配好，以减小应力。
隐埋层形成的具体步骤包括甩胶、掩膜对准、曝光、显影、刻蚀、去胶、离子注入、去胶等，隐埋层制作完成之后的剖面图如下。
图（2）隐埋层形成之后剖面图（3）生长外延层：n+隐埋层形成之后要生长一层p型层来作为npn晶体管的集电极，后面要形成的基极与发射极也是通过在外延层上掺杂来获得的。
外延层生长时，要对其厚度及电阻率进行分析。
下图为一个制作好了的npn晶体管示意图，从中可以得出外延层的厚度至少要大于隐埋层上推距离、几点结耗尽区宽度、基区扩散结深以及后道工序生成氧化成所消耗的外延层厚度之和。
为了击穿电压高，外延层上推小，电阻率应取大；为了减小集电极串联电阻，饱和压降小，电阻率应取小。
实际制作过程中要根据具体电路折中进行考虑和设计。
图（3）外延层厚度分析图（4）第二次光刻----P隔离扩散孔光刻：为了实现器件之间的隔离外延后对外延层表面进行氧化，形成一定厚度的氧化层，然后光刻氧化层形成隔离扩散窗口，再进行P+扩散和推进，隔离扩散深度应大于外延层厚度（一般为Tepi的125%），目的是使隔离p+扩散与衬底有一定宽度的接触，以实现较好的电隔离效果。
图（4）隔离扩散空形成后剖面图（5）第三次光刻----N型基区扩散孔光刻：此次光刻目的是形成npn晶体管的基极，进行基区光刻之后用扩散或离子注入的方法进行基区掺杂，由于基区的浓度和结深对器件的特性有显著影响，因此基区掺杂一般由掺杂和再分布两步完成，掺入的杂质一般为p或As等杂质。
图（5）基极形成之后剖面图（6)第四次光刻----N+发射区、集电极欧姆接触区光刻：刻蚀需要进行掺杂的发射区，发射区光刻的同时形成晶体管发射区和集电区的欧姆接触区。
光刻之后进行发射区和集电极欧姆接触区进行掺杂，这里的掺杂浓度一般较高，这是为了使晶体管工作性能较好同时能够形成欧姆接触所必须的。
图（6）发射区形成之后剖面图(7)第五次光刻----引线孔光刻：晶体管工作时要与外部元件或设备进行连接，因此要把晶体管的各个电极用一定的方式引出，一般都采用金属引线的方式，这里就是通过光刻把各个电极要淀积金属引线的引线孔暴露出来。
引线孔形成之后剖面图如下。
图（7）引线孔形成之后剖面图（8）淀积铝：如果采用金属铝作为电极引线，则要进行铝的淀积，可以用“蒸发”或“溅射”的方法在表面淀积一层金属铝。
（9）第六次光刻----反刻铝：这里的金属铝是作为电极引线，因此只需按照电路的连接要求刻出相应的铝条形状，把表面多余的铝膜通过反刻除去。
图（8）反刻铝之后剖面图至此一个npn型晶体管就基本形成，为了防止空气中杂质离子及水蒸气等对器件造成污染，待器件制作完成之后都要淀积一层如磷硅玻璃、氮化硅等作为保护层。
三、CMOS工艺流程由PMOS和NMOS组成的互补型电路称为CMOS,CMOS是CMOSFET（Complementary Metal Oxide Semiconductor Field Effect Transistor)的简称。
PMOS需要n型衬底，NMOS需要p型衬底，在CMOS电路中要把PMOS和NMOS制作在一个衬底上，CMOS电路采用做阱的方法解决了这一问题。
CMOS电路按结构可分为n阱CMOS、p阱CMOS以及双阱CMOS三种类型，下面以n阱CMOS为例来讲解其工艺流程，其他类型CMOS的工艺流程与此大体类似。
（1）衬底的选择：这里和双极性工艺过程的考虑因素类似。
但对于有外延层的硅片，衬底电阻率很小，在低阻衬底上外延高阻外延层，一些先进的CMOS工艺就采用外延硅片。
（2）制作n阱：首先对原始硅片进行热氧化，形成阱区注入的掩蔽层。
然后用n阱掩膜板光刻出n阱注入区域，然后进行p/AS等掺杂，掺杂之后要进行高温退火，一方面使杂质激活，另一方面使杂质达到一定的深层分布。
图（9）n阱形成之后剖面图（3）场区氧化：一个集成电路是由大量元器件及其之间的互连线构成的。
在制作器件的过程中必须解决器件之间的隔离问题。
CMOS集成电路芯片主要是由MOS晶体管及其之间的互连线构成，MOS晶体管的源区、漏区和沟道区称为其有源区，有源区之外的区域称之为场区，金属互连线主要分布在场区。
MOS 晶体管之间就是通过场区氧化层进行隔离的。
先在硅片上生成一薄层SiO2层作为缓冲层来减少硅和氮化硅之间的应力。
然后利用掩膜板进行光刻，光刻之后进行热氧化，在场区形成SiO2隔离层。
有源区上保留有Si3N4而不能被氧化，因此称为局部氧化（LOCOS)技术。
在氧化过程中要消耗一定厚度的Si，如果需要生长1μm的氧化层，需要消耗0.46μm厚的硅，则场区和有源区的台阶只有0.54μm，这就是LOCOS减小氧化层台阶的原理，因此LOCOS也称为等平面原理。
图（10）场氧之后剖面图（4）制作多晶硅栅：清洁有源区表面，首先在表面生长一薄层栅极氧化层，然后进行淀积多晶硅并进行掺杂，最后利用多晶硅栅的掩膜板反刻多晶硅，保留下来的多晶硅作为MOS管的栅极，也可以作为部分连线把NMOS和PMOS的栅极连接起来。
图（11）形成多晶硅栅之后的剖面图（5）形成源、漏区：利用掩膜板对NMOS和PMOS的源漏区分别进行光刻和离子注入，二者都是以光刻胶作为掩蔽膜，n+区和p+区注入之后同时进行热退火处理。
