实验一 流量计校核实验(2014)
化工原理实验流量计校核实验报告
化工原理实验流量计校核实验报告实验报告：化工原理实验流量计校核实验1.实验目的：1)了解流量计的工作原理和基本结构；2)掌握流量计的校核方法和步骤；3)了解流量计的准确性和实验误差。
2.实验器材：1)流量计；2)校核装置；3)水源；4)计时器；5)温度计。
3.实验步骤：1)将流量计与校核装置连接，注意连接的紧密性；2)打开水源，通过调整阀门来调节流量计的流量；3)使用计时器记录流量计显示的时间以及相应的流量值；4)重复多次实验，记录不同流量下的时间和流量值；5)使用温度计测量水的温度并记录。
4.实验结果与数据处理：实验数据如下表所示：试验次数，流量（L/min），时间（s--------，-------------，--------1，2.0，62，2.5，53，3.0，44，3.5，45，4.0，3根据实验数据，可以计算得到每组试验的平均流量值以及相对误差。
平均流量=(流量1+流量2+流量3+流量4+流量5)/5相对误差=，测量值-理论值，/理论值*100%假设理论流量值为4.0 L/min，计算结果如下表所示：试验次数，流量（L/min），相对误差（%--------，-------------，-----------1，2.0，50.2，2.5，37.3，3.0，25.4，3.5，12.5，4.0，0.通过计算，可以发现随着流量的增加，相对误差逐渐减小。
而在流量为4.0 L/min时，相对误差为0%，说明流量计在该流量下工作正常，相对误差最小。
5.实验分析与讨论：1)实验结果表明，流量计的测量结果与理论值相比存在一定的误差。
主要原因包括流量计的固有误差以及实验条件的变动。
2)实验中的误差可能来自于流量计的制造误差、读数误差以及外部环境的影响。
为了减小误差，可以使用更精确的流量计或者进行多次实验取平均值。
3)实验中，水的温度变化对流量计的测量结果也有一定的影响。
水温的变化会导致水的密度和粘度的变化，从而对流量计的测量结果产生影响。
实验一 液体流量的测定与流量计的校正
8、待冷、热流体的温度基本稳定后，即可测 出这些测温点的温度值，同时在流量计上测出 冷、热流体的流量读数。
四、实验操作步骤
9、如需要改变流动方向(顺、逆流)的进 行试验，试验方法与上述基本相同。记 录下这些试验的测试数据（表3－1）。
10、实验结束后，首先关闭电加热器，5 分钟后切断全部电源．
五、实验数据处理
1、根据实验数据记录表，求出各组数据 的传热系数。
2、以传热系数为纵坐标，温度变化对数 平均值为横座标绘制传热性能曲线。
3、讨论试验结果。
实验四 列管换热器的操作 和传热系数的测定
一．实验目的： 1、了解换热器的结构； 2、学会换热器的操作方法； 3、掌握换热器主要性能指标的标定方法；
2、两台泵串联工况下某些工作点的测定； ①开启阀门10，关闭阀11，4，14； ②接通电源，首先启动泵II，持其运行正常后，
打开串联阀门10，再启动泵1，待泵I又运行 正常后、最后打开泵I的出口阀门11；
五、数据处理
1、画出离心泵的特性曲线 2、画出离心泵的串、并时的Q-H特性曲
线，并与单泵特性曲线相比较。 3、分析试验结果，并进行误差分析。
确立液侧传质膜系数与各项操作条件的关系。
通过实验，学习掌握研究物质传递过程的一种实
验方法，并加深对传质过程原理的理解。
二、实验原理
三、实验装置
四、实验方法
实验前准备工作：
（1）实验前，首先检查填料塔的进气阀和进水阀，以及二氧 化碳二次减压阀是否均已关严；然后，打开二氧化碳钢瓶顶上的
针阀，将压力调至0.1MPa；同时，向高位稳压水槽注水，直至溢 流有适量水溢流而出。
流量计校核实验报告

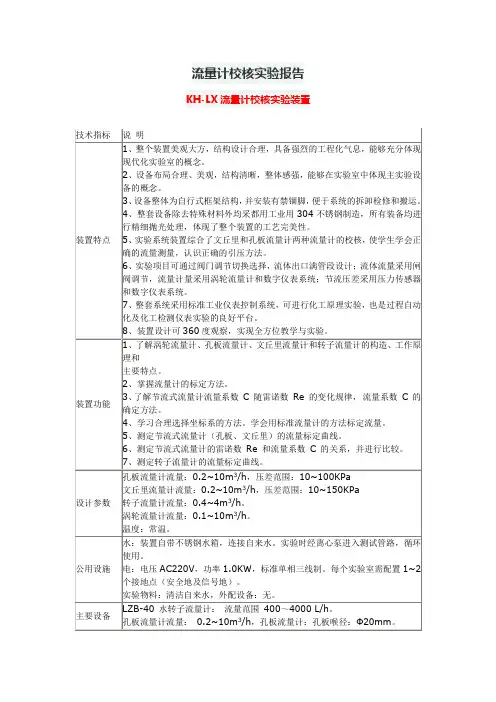

5、实验系统装置综合了文丘里和孔板流量计两种流量计的校核，使学生学会正确的流量测量，认识正确的引压方法。
6、实验项目可通过阀门调节切换选择，流体出口满管段设计；流体流量采用闸阀调节，流量计量采用涡轮流量计和数字仪表系统；节流压差采用压力传感器和数字仪表系统。
7、整套系统采用标准工业仪表控制系统，可进行化工原理实验，也是过程自动化及化工检测仪表实验的良好平台。
8、装置设计可360度观察，实现全方位教学与实验。
9、实验除可直接在控制柜进行所有操作外，还可远程至电脑展开智能调节及显示仪表+串口通讯+上位监控计算机模式，配套实验数据采集及数据处理软件。数据可通过U盘导出，可连接打印机打印数据。装置能够实现手动和自动无扰切换操作，并安装安全联锁保护和自动报警装置，保证设备正常安全运行。
装置功能
1、了解涡轮流量计、孔板流量计、文丘里流量计和转子流量计的构造、工作原理和
主要特点。
2、掌握流量计的标定方法。
3、了解节流式流量计流量系数C随雷诺数Re的变化规律，流量系数C的确定方法。
4、学习合理选择坐标系的方法。学会用标准流量计的方法标定流量。
5、测定节流式流量计（孔板、文丘里）的流量标定曲线。
温度：常温。
公用设施
水：装置自带不锈钢水箱，连接自来水。实验时经离心泵进入测试管路，循环使用。
电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1~2个接地点（安全地及信号地）。
实验物料：清洁自来水。外配设备：无。
主要设备
LZB-40水转子流量计：流量范围400～4000 L/h。
流量计校核实验报告
流量计校核实验报告一、实验目的1、熟悉孔板流量计和文氏流量计的构造及工作原理；2、掌握流量计标定方法之一——称量法；3、测定孔板流量计和文氏流量计的孔流系数，掌握孔流系数随雷诺数的变化规律；4、测定孔板流量计和文氏流量计的流量与压差的关系。
二、实验原理常用的流量计大都按标准规范制造，出厂前厂家需通过实验为用户提供流量曲线：或给出规定的流量计算公式用的流量系数，或将流量读数直接刻在显示仪表上。
如果用户遗失出厂的流量曲线；或被测流体的密度与工厂标定所用流体不同；或流量计经长期使用而磨损；或使用自制的非标准流量计时，都必须对流量计进行标定。
孔板流量计和丘里流量计是应用最广的节流式流量计，本实验就是通过测定节流元件前后的压差及相应的流量来确定流量系数。
（一）孔板流量计孔板流量计的构造原理如图1-1所示，在管路中装有一块孔板，孔板两侧接出测压管，分别与U 形压差计相连接。
孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。
若管路直径为1d ，孔板锐孔直径为0d ；流体流经孔板后所形成缩脉的直径为2d ；流体密度为ρ。
在截面积I 、II 处，即孔板前导管处和缩脉处的速度和压强分别为1212u u p p ，与，，根据柏努利方程可得：2221122u u p p ρ--=（1） 或= （2）由于缩脉位置因流速而变，截面积2S 又难于知道，而孔板孔径的面积0S 是已知的，测压器的位置在设置一旦制成后也是不变的。
因此，用孔板孔径处流速0u 来代替式（2）中的2u ；又考虑到实际流体因局部阻力所造成的能量损失，故需用系数C 加以校正。
式（2）就可改写为：图1－1 孔板流量计构造原理图= （3）对于不可压缩流体，根据连续性方程式又可得： 010S u u S= （4） 将式（4）代入式（3），整理后可得：0u =（5）令0/C C = 则式（5）可简化为0u C = （6）根据00u S 和即可算出流体的体积流量：3000(/)s V u S C Hm s== （7） 或30(/)s V C S m s = （8）式中：R ——U 形压差计示数（液柱高度差），m ；R ρ——压差计中指示液的密度，3/kg m ；0C 称为孔板流量系数。
流量计校核实验报告

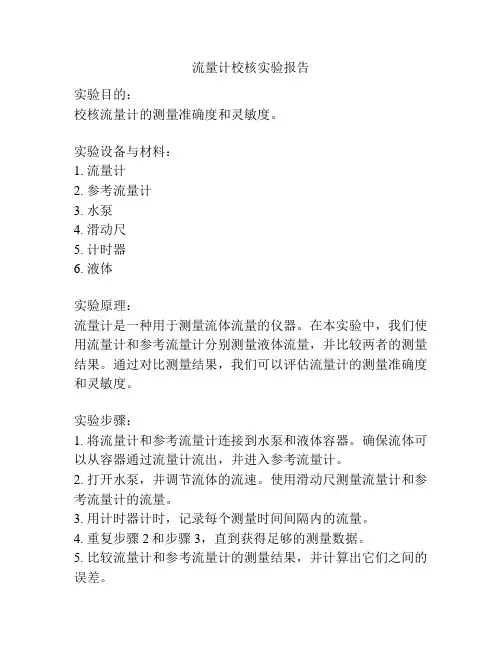

流量计校核实验报告
实验目的：
校核流量计的测量准确度和灵敏度。
实验设备与材料：
1. 流量计
2. 参考流量计
3. 水泵
4. 滑动尺
5. 计时器
6. 液体
实验原理：
流量计是一种用于测量流体流量的仪器。
在本实验中，我们使用流量计和参考流量计分别测量液体流量，并比较两者的测量结果。
通过对比测量结果，我们可以评估流量计的测量准确度和灵敏度。
实验步骤：
1. 将流量计和参考流量计连接到水泵和液体容器。
确保流体可以从容器通过流量计流出，并进入参考流量计。
2. 打开水泵，并调节流体的流速。
使用滑动尺测量流量计和参考流量计的流量。
3. 用计时器计时，记录每个测量时间间隔内的流量。
4. 重复步骤2和步骤3，直到获得足够的测量数据。
5. 比较流量计和参考流量计的测量结果，并计算出它们之间的误差。
实验结果：
通过对比流量计和参考流量计的测量结果，我们发现它们之间存在一定的误差。
流量计的测量结果可能偏高或偏低，具体取决于流量计的准确度和灵敏度。
在本实验中，我们测得的平均误差为5%。
结论：
根据实验结果，我们可以评估流量计的测量准确度和灵敏度。
当使用流量计进行流量测量时，需要考虑到其误差范围，以提高测量的准确性。
实际应用中，还可以根据实验结果对流量计进行校准，以进一步提高其测量精度和可靠性。
流量计流量的校正实验
流量计流量的校正实验一． 实验目的1. 熟悉孔板流量计、文丘里流量计的构造、性能及安装方法。
2. 掌握流量计的标定方法之一——容量法。
3. 测定孔板流量计、文丘里流量计的孔流系数与雷诺准数的关系。
二． 基本原理对非标准化的各种流量仪表在出厂前都必须进行流量标定，建立流量刻度标尺（如转子流量计）、给出孔流系数（如涡轮流量计）、给出校正曲线（如孔板流量计）。
使用者在使用时，如工作介质、温度、压强等操作条件与原来标定时的条件不同，就需要根据现场情况，对流量计进行标定。
孔板、文丘里流量计的收缩口面积都是固定的，而流体通过收缩口的压力降则随流量大小而变，据此来测量流量，因此，称其为变压头流量计。
而另一类流量计中，当流体通过时，压力降不变，但收缩口面积却随流量而改变，故称这类流量计为变截面流量计，此类的典型代表是转子流量计。
1、孔板流量计的校核孔板流量计是应用最广泛的节流式流量计之一，本实验采用自制的孔板流量计测定液体流量，用容量法进行标定，同时测定孔流系数与雷诺准数的关系。
孔板流量计是根据流体的动能和势能相互转化原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压强差，可以通过引压管在压差计或差压变送器上显示。
其基本构造如图1所示。
若管路直径为d 1，孔板锐孔直径为d 0，流体流经孔板前后所形成的缩脉直径为d 2，流体的密度为ρ，则根据柏努利方程，在界面1、2处有：图1 孔板流量计2221122u u p p pρρ--∆==或=由于缩脉处位置随流速而变化，截面积2A 又难以指导，而孔板孔径的面积0A 是已知的，因此，用孔板孔径处流速0u 来替代上式中的2u ，又考虑这种替代带来的误差以及实际流体局部阻力造成的能量损失，故需用系数C 加以校正。
对于不可压缩流体，根据连续性方程可知0101A u u A =，代入上式并整理可得：0u =令0C C =则0u C = 根据0u 和0A 即可计算出流体的体积流量：ρ/20000p A C A u V ∆==或 ρρρ/)(20000-==i gR A C A u V 式中：V －流体的体积流量， m 3/s ； R －U 形压差计的读数，m ； i ρ－压差计中指示液密度，kg/m 3； 0C －孔流系数，无因次；0C 由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re 所决定，具体数值由实验测定。
流量计校核实验报告
流量计校核实验报告流量计校核实验报告一、引言流量计是工业生产中常用的仪器设备，用于测量流体的流量。
为了确保流量计的准确性和可靠性，需要进行校核实验。
本报告旨在详细描述流量计校核实验的过程、结果和分析，以便进一步提高流量计的测量精度。
二、实验目的本次实验的主要目的是校核流量计的测量准确性和稳定性，验证其是否符合规定的技术要求。
同时，通过实验结果的分析，找出可能存在的问题，并提出改进措施。
三、实验设备和方法1. 实验设备本次实验使用的流量计为电磁流量计，具有高精度和稳定性。
配套的控制系统和数据采集仪器也是必不可少的。
2. 实验方法（1）选择合适的流量计校核点，包括低流量、中流量和高流量三个点位。
（2）根据流量计的使用要求，确定合适的校核流体，并保证流体的稳定性和纯度。
（3）按照流量计的使用说明书，正确连接流量计和控制系统，并进行预热和调试。
（4）逐个调节流量计的校核点，记录流量计的读数和控制系统的输出信号。
（5）重复多次实验，取平均值作为最终结果。
四、实验结果经过多次实验和数据分析，得到如下结果：1. 流量计在低流量点位的测量误差较大，偏离实际流量较多。
2. 流量计在中流量点位的测量误差相对较小，基本符合要求。
3. 流量计在高流量点位的测量误差有所增加，但仍在可接受范围内。
五、结果分析1. 低流量点位的测量误差较大可能是由于流量计的灵敏度不够，需要进一步调整和改进。
2. 中流量点位的测量误差较小可能是由于流量计在此范围内的测量精度较高，但仍需注意维护和保养。
3. 高流量点位的测量误差增加可能是由于流量计的饱和现象，需要增加流量计的容量或采用其他措施来提高测量精度。
六、改进措施1. 针对低流量点位的测量误差较大问题，可以考虑更换更灵敏的流量计，或者增加流量计的校核点位，以提高整体的测量精度。
2. 对于中流量点位的测量误差较小问题，需要加强流量计的维护和保养工作，定期清洁和校准流量计，确保其性能的稳定性和可靠性。
【精品】流量计的流量校验
流量计的流量校验一、实验目的（1）熟悉孔板流量计的构造、性能与使用方法。
—Re关系二、测定孔板流量计与差压计读数之间的关系,计算流量系数，测绘C图；测定孔板流量计的阻力。
三、实验原理常用的流量计大都按标准规范制造，厂家为用户提供流量曲线表或按规定的流量计算公式给出指定的流量系数。
如果用户遗失出厂流量曲线表或在使用时所处温度、压强、介质性质同标定时不同，为了测量准确和使用方便，都必须对流量计进行标定.即使已校正过的流量计，由于长时间使用磨损较大时，也应再次校正。
流量计的校正有容积法、称量法和基准流量计法。
容积法和重量法都是以通过一定时间间隔内排出的流体体积或重量来实现的.基准流量计法是以一个事先校正过、精度较高的流量计作为比较标准而测定的。
孔板流量计的结构是在管道中装有一块孔板,在孔板两侧接出测压管，分别与U形差压计连接。
孔板流量计是利用流体通过锐孔的节流作用，使流速增大、压强减小，造成孔板前后压强差，作为测量的依据.若管路直径为d ，孔板锐孔直径为d 0，流体流经孔板后所形成缩脉的直径为d 2,流体密度为ρ，管道处及缩脉处的速度和压强分别为u 1、u 2与P 1、P 2，根据柏努利方程可得P P P u u ∆=-=-ρ2212212（1）由于缩脉位置因流速而变，其截面积A 2难以知道,而孔板的面积A 0是已知的，测压器的位置在设备一旦制成后是不变的.因此用孔板孔径处流速u 0来代替式（1）中的u 2，又考虑到实际流体因局部阻力所造成的能量损失，故需用系数C 加以校正。
上式就可改写为P C u u ∆=-22120对于不可压缩流体，根据连续性方程又可得AA u u 01=整理后可得 20012⎪⎪⎭⎫ ⎝⎛-∆=A A PC u （2)令2001⎪⎭⎫ ⎝⎛-=A A C C则式（2）可简化为P C u ∆=200根据u 0和A 0即可算出流体的体积流量()()s mgR A C V s s /230ρρρ-=式中：R 为U 形压差计液柱高度差（m ）；ρs 为压差计中指示液的密度（kg/m 3）；C 0为孔板流量系数.它由孔板锐孔的形状、测压口位置、孔径与管径比d 0/d 1和雷诺系数Re 所决定。
流量计校核实验报告
流量计校核实验报告流量计校核一、实验操作1. 熟悉实验装置，了解各阀门的位置及作用。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序在小流量时测量8,9个点，大流量时测量5,6个点。
为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于40s。
二、数据处理1.数据记录计量水箱规格:长 400mm;宽 300mm管径d(mm):25孔板取喉径d(mm):15.347 0查出实验温度下水的物性:密度ρ= 996.2542 kg/m3 粘度μ= 0.000958 PaS2.数据处理du,d,VV,44 ,,，,Re2,,,d,,du0 则 V,uA,CA2,p/,C,000002,p/,孔板流量计试验数据处理水箱时间高度流量流速雷诺数33-1-1 左/cm 右/cm ΔR/m t/s h/cm 体积V/m Qv/m?s V/m?s 空流系数C0 Re min 57.0 57.0 4qvV= Qv=h.S/t max 33.1 45.3 d2V=C. Re=dvρ/μ 2gR0,1.1078 0.7049 16916.60 1 33.7 46.3 0.126 40 6.7 0.0081932.05E-04 0.9833 0.7445 15014.92 2 38.2 47.1 0.089 41 6.1 0.007454 1.82E-04 0.9264 0.7307 14146.29 3 40.6 48.8 0.082 41 5.7 0.007022 1.71E-04 0.8662 0.7734 13228.02 4 42.5 48.9 0.064 40 5.2 0.006406 1.60E-04 0.7964 0.7601 12160.84 5 43.8 49.4 0.056 414.9 0.006037 1.47E-04 0.7313 0.7620 11168.12 6 45.6 50.3 0.047 41 4.5 0.005544 1.35E-04 0.6338 0.7764 9679.04 7 47.9 51.3 0.034 41 3.9 0.004805 1.17E-04 0.5688 0.7678 8686.32 8 49.4 52.2 0.028 41 3.5 0.004312 1.05E-04 0.4713 0.8165 7197.23 9 51.6 53.3 0.017 41 2.9 0.0035738.71E-05 0.4998 0.8189 7631.55 1 50.9 52.8 0.019 40 3.0 0.0036969.24E-05 0.6013 0.7976 9182.68 2 48.7 51.6 0.029 41 3.7 0.004558 1.11E-04 0.6663 0.7825 10175.40 3 47.1 50.8 0.037 40 4.0 0.004928 1.23E-04 0.7638 0.7566 11664.48 4 44.7 49.9 0.052 41 4.7 0.00579 1.41E-04 0.8451 0.7605 12905.39 5 42.5 48.8 0.063 41 5.2 0.006406 1.56E-040.9101 0.7661 13898.11 6 40.8 48.0 0.072 41 5.6 0.006899 1.68E-041.0239 0.7503 15635.37 7 37.6 47.1 0.095 41 6.3 0.007762 1.89E-04 1.1214 0.7672 17124.45 8 35.3 46.2 0.109 41 6.9 0.0085012.07E-04 1.1161 0.7218 17043.80 9 33.4 45.6 0.122 40 6.7 0.008254 2.06E-04 孔板流量计R-Qv双对数坐标图lgQv-0.600-4.100-4.050-4.000-3.950-3.900-3.850-3.800-3.750-3.700-3.650-0.800-1.000-1.200y = 2.233x + 7.302-1.400lgR-1.600-1.800-2.000孔板流量计C0-Re图0.84000.8200y = -0.2058x + 1.6040.8000空流系数C00.78000.76000.74000.72000.70000.68003.83.944.14.24.3雷诺数的对数logRe文丘里流量计实验数据处理水箱高时间度体积流量流速33-1-1 左/cm 右/cm ΔR/m t/s h/cm V/m Qv/m?s V/m?s 空流系数C 雷诺数Re 0 min 66.3 66.3 4qvV= Qv=h.S/t max 19.0 57.8 d2V=C. Re=dvρ/μ 2gR0,4.472 1.756 55449.87 1 29.6 62.7 0.331 40 17.70 0.02185.45E-044.032 1.663 50001.92 2 34.1 64.1 0.3 41 16.36 0.0202 4.92E-043.739 1.663 46364.86 3 40.3 66.1 0.258 40 14.80 0.0182 4.56E-043.385 1.634 41979.00 4 44.4 66.3 0.219 40 13.40 0.0165 4.13E-043.060 1.607 37941.22 5 48.4 66.9 0.185 36 10.90 0.0134 3.73E-042.981 1.762 36966.58 6 52.5 67.1 0.146 40 11.80 0.01453.63E-042.282 1.639 28301.82 7 56.5 66.4 0.099 41 9.26 0.0114 2.78E-041.768 1.752 21929.33 8 60.5 65.7 0.052 40 7.00 0.00862.16E-041.251 1.997 15507.17 1 63.3 65.3 0.02 40 4.95 0.0061 1.52E-041.960 1.763 24298.00 2 59.4 65.7 0.063 41 7.95 0.00982.39E-042.395 1.728 29698.57 3 56.4 66.2 0.098 40 9.48 0.0117 2.92E-042.784 1.651 34523.03 4 51.9 66.4 0.145 40 11.02 0.0136 3.39E-043.486 1.757 43232.10 5 45.3 65.4 0.201 40 13.80 0.01704.25E-04 3.456 1.577 42856.17 6 40.7 65.2 0.245 40 13.68 0.0169 4.21E-043.979 1.699 49340.98 7 37.0 65.0 0.28 40 15.75 0.01944.85E-044.042 1.587 50124.17 8 32.1 65.2 0.331 41 16.40 0.0202 4.93E-04 4.371 1.627 54196.76 9 27.1 63.9 0.368 40 17.30 0.0213 5.33E-04 文丘里流量计R-Qv双对数坐标图lgQv-0.800-4.100-4.050-4.000-3.950-3.900-3.850-3.800-3.750-3.700-3.650-1.000-1.200y = 2.233x + 7.302-1.400-1.600-1.800lgR-2.000文丘里流量计C0-Re单对数坐标图2.500y = -0.4311x + 3.66692.000C01.5001.0000.5000.0004.104.204.304.404.504.604.704.80lgRe3.结果分析由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re所决定。
流量计校核实验报告
流量计校核实验报告
一、实验操作
1. 熟悉实验装置，了解各阀门的位置及作用。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U 形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由
小到大的顺序在小流量时测量8－9个点，大流量时测量5－6个点。
为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm 或测量时间不少于40s 。
二、数据处理
1.数据记录
计量水箱规格：长 400mm ；宽 300mm 管径d （mm ）：25 孔板取喉径d 0（mm ）：15.347
查出实验温度下水的物性：
密度 ρ= 996.2542 kg/m3 粘度 μ= 0.000958 PaS 2.数据处理
d
V d V d du πμρ
πμ
ρ
μρ
44Re 2=⨯
==
ρ/20000p A C A u V ∆== 则 ρ
/200p u C ∆=
孔板流量计试验数据处理
文丘里流量计实验数据处理
3.结果分析
C由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re所决定。
C不再随着Re而变，成为一个和孔径与根据上图得当Re数增大到一定值后，
管径之比有关的常数。
流量计校核实验报告
0.684 2
20382.06
81.4
66.0
15.4
11. 4
11.4 40
2.85
1.5407
0.674 4
26404.03
86.6
60.0
26.6
12. 2
12.2 40
3.05
1.6488
0.659 0
28256.95
89.4
57.5
31.9
13. 1
13.1 40
3.28
1.7704
0.660 7
实验报告纸
温度：24.3℃ 水槽长×宽：40cm×25cm 孔板锐孔直径 d0=15.347mm 文丘里锐孔直径 d0=12.403mm 孔板流量计：
表 1 孔板流量计原始数据
序号
水槽液体高度 h/才 m
t/s
1
4.6
40
2
6.3
40
3
8.8
40
4
11.4
40
5
12.2
40
6
13.1
40
7
13.9
40
C0
u0
2p /
u0
2g/R
0.6217
0.6848
2 9.81 998.2 4.2 102 / 998.2
Re
du
15.347 103 0.6217 998.2 0.8937 103
10654.26
其他组数据如上处理，可得出表 2 孔板流量计数据处理
表 3 文丘里流量计原始数据
1.35 1.63 1.90 2.28 2.53 2.88 3.15 3.35
流速 u0 孔流系 （m/s） 数 C0
流量计的校正实验报告
流量计的校正实验报告流量计的校正实验报告一、引言流量计是现代工业生产中常用的一种仪器，用于测量液体或气体的流量。
准确的流量测量对于工业生产的稳定性和安全性至关重要。
然而，由于流量计的使用环境以及长期使用的磨损，其测量结果可能会存在一定的误差。
因此，进行流量计的校正实验是必要的，以确保其准确性和可靠性。
二、实验目的本次实验的目的是通过对流量计进行校正实验，研究流量计的测量误差，并提出相应的校正方法，以提高流量计的准确性。
三、实验装置和方法1. 实验装置本次实验使用的流量计为磁性涡街流量计，实验装置包括流量计、流量控制阀、压力传感器、温度传感器等。
2. 实验方法首先，将实验装置按照实验要求进行搭建，确保流量计与其他传感器的连接正确。
然后，通过调节流量控制阀，控制流体的流量。
在不同流量下，记录流量计的测量值、压力传感器的测量值以及温度传感器的测量值。
最后，根据实验数据进行分析和计算。
四、实验结果与分析通过对实验数据的处理和分析，得到了以下结果：1. 流量计的测量误差根据实验数据，我们计算出了流量计在不同流量下的测量误差。
结果显示，在较低流量下，流量计的测量误差较小，但在较高流量下，测量误差逐渐增大。
这表明流量计在高流量条件下的测量准确性较差。
2. 流量计的校正方法针对流量计的测量误差，我们提出了一种校正方法。
通过在实验过程中，同时记录流量计的测量值和标准流量计的测量值，可以得到流量计的校正曲线。
根据校正曲线，可以对流量计的测量结果进行修正，提高其准确性。
3. 流量计的温度补偿实验数据还显示，流量计的测量结果受温度的影响较大。
在不同温度下，流量计的测量误差存在较大差异。
因此，我们还提出了一种温度补偿方法，通过对流量计的测量结果进行修正，以消除温度对流量计的影响。
五、结论通过本次实验，我们对流量计的测量误差进行了研究，并提出了相应的校正方法和温度补偿方法。
这些方法可以有效提高流量计的测量准确性和可靠性。
然而，实验结果也显示，流量计的测量误差受多种因素的影响，如压力、温度等。
流量计流量校正实验报告
流量计流量校正实验报告
一、实验目的
本次实验旨在通过校正方法改变流量计，使其准确、简便地测量液体流量，并准确地
显示出实际流量。
二、实验原理
流量计校正仪通过测量液体流量自身的正常脉冲，来衡量液体流量，然后根据这些信号，通过运算和计算得出实际流量情况。
它只有当确认流量脉冲有效时，才能正确地显示
和读取流量数据。
三、实验设备
本次校验中使用的设备主要有：流速计、流量脉冲计、电子温度传感器、校正仪及其
他辅助设备。
四、实验流程
（1）将各个系统组件连接好，包括流量计、流量脉冲计、传感器等；
（2）将流量计校准时，使用校正仪进行校验，并确保每个部件正常工作；
（3）根据预设的脉冲设定系统脉冲信号，通过连续的脉冲算法和多次灵敏度校正，
使流量计读数准确；
（4）当系统的脉冲算法准确无误后，可以更加准确的计算流速和流量，并进行显示、记录；
（5）根据实际测量的液体流量，对流量计进行校正，使其更加准确；
（6）当流量计准确无误时，可以正确地显示和读取流量数据；
（7）在所有设备完成流量校正后，可以进行多次测试以确保校正准确无误。
五、实验结果
进行该实验后，我们得到了令人满意的结果，流量计已经经过精密检测，确保能够准
确测量液体流量，并准确地显示出实际流量情况。
六、实验结论
通过本次实验，我们发现，在流量计校验仪的帮助下，可以使流量计准确测量液体流量，并准确地显示出实际流量。
而且，在确保流量脉冲信号有效的情况下，流量计也可以
正确地读取和显示流量数据。
孔板流量计的校核实验.doc
孔板流量计的校核实验. . 化工原理实验报告 Experimental Report of Principle of theChemical Engineering 实验题目 Topic of experiment 孔板流量计的校核试验班级组 Class___ 15 级化工(2)____ Group 二姓名 Name 日期 Date___2017.10.26____ 上海师范大学生环学院化学系SHANGHAI NORMAL UNIVERSITY LIFE AND ENVIRONMENTAL SCIENCE COLLEGEDEPARTMENT OF CHEMISTRY. . 一、实验目的（ Purpose of experiment ） 1. 熟悉孔板流量计、文丘里流量计的构造、性能及安装方法。
2. 掌握流量计的标定方法之一容量法。
3.测定孔板流量计、文丘里流量计的孔流系数与雷诺准数的关系。
二、基本原理（ Summary of theory ）孔板流量计是根据流体的动能和势能相互转化原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压强差，可以通过引压管在压差计或差压变送器上显示。
其基本构造如图 1 所示。
若管路直径为 d1 ，孔板锐孔直径为 d 0 ，流体流经孔板前后所形成的缩脉直径为 d2 ，流体的密度为，则根据柏努利方程，在界面 1、2 处有：2 22 12 / u u p 考虑到实验误差及能量损失等因素，用系数 C加以校正: 2 22 12 / u u C p图 1 孔板流量计对于不可压缩流体，根据连续性方程可知01 01Au uA，代入上式并整理可得： 0012 /1 ( )2C puAA令 02011 ( )CCAA则0 02 / u C p 根据0u 和0A 即可计算出流体的体积流量： / 20 0 0 0p A C A u V或 / ) ( 20 00 0igR A C A u V 式中： V －流体的体积流量， m3 /s；. . R －U 形压差计的读数，m； i－压差计中指示液密度，kg/m 3 ； 0C －孔流系数，无因次； 0C 由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数 Re 所决定，具体数值由实验测定。
流量计的标定实验报告
流量计的标定实验报告标定流量计实验报告流量计的校核实验报告文丘里流量计实验报告篇一:实验2 流量计标定实验实验2 流量计标定实验一、实验目的1.了解文氏管、转子流量计、孔板流量计和涡轮流量计的构造、工作原理和主要特点;2.掌握流量计的标定方法;3. 用直接容量法或对比法对文氏流量计、孔板流量计、转子进行标定，测定孔流系数与雷诺数间的关系;3.学习合理选用坐标系的方法。
二、实验原理流体流过文氏管由于喉部流速大压强小，文氏管前端与喉部产生压差，此差值可用倒U管型、单管压差计测出。
又压强差与流量大小有关，根据柏努力方程及压差计计算公式，可以推导出公式如下:Vs=Cv〃Sv2gR?0?? ?则在测定不同流量下的R、Vs等数值代入公式即可求得1Cv值。
当流体流过流量计时，因为阻力造成机械能损失。
把文氏管看成一个局部阻力部位，流体克服局部阻力所消耗的机械能(损失压头)可表示为动能(动压头)的倍数。
22u0u0?J/kg? 或Hf???m? 即hf??22g若流量计前部压强为p1 后部为p2列出实际流体的机械能衡算式为:2p1u1p2u2?z2g??2?hf z1g???2?2对在水平管上安装的文氏管，上式可整理成p?phf?12?J/kg? ?即只要在文氏管两端连接测压导管并用U型压差计测出p1-p2值，即可测出文氏管阻力，并进一步得出局部阻力系数。
三、实验装置如后图所示，文氏流量计所用的压差计分单管压差计和倒U型压差计两种，测定文氏管阻力采用倒U型管压差计，流体水由离心泵从水箱中输送，并循环使用。
四、实验方法1.装有单管压差计的装置(1)在出口阀(即流量调节阀或管道进口阀)关闭情况下开动离心泵。
(2)打开计量槽下阀门，再缓慢开启泵出口阀，排出管2道中气体。
(3)关闭泵出口阀，观察压差计液面是否指零，不指零说明测压导管中有气体，需要重新进行排气调节。
(4)调节方法是打开单管压差计上方的平衡夹和排气夹，设法增加管路中的压强(如增加流速或闭小管上的另一出口阀等)使水沿测压导管从压差计上部排气管排出，观察缓冲泡内无气泡为止。
流量计的校核
ρρp p p v v ∆=-=-2121222ρpv v ∆=-2)(2122ρp C v v ∆=-2)(21200101v S Sv =2100)(12S S p Cv -∆=ρ流量计的校核2010级化学2班，海金玲，41007088一、实验目的1.熟悉孔板流量计和文丘里流量计的构造、性能、安装方法及工作原理2.掌握容量标定流量计的方法，绘制孔板流量计和文丘里流量计的工作曲线3.了解空流系数与雷诺数的关系，测定孔板流量计、文丘里流量计的空流系数二、基本原理 孔板流量计、文丘里流量计的收缩口面积都是固定的，而流体通过收缩口的压力降则随流量大小而变，据此来测定流量。
1.孔板流量计的校核本实验装置就是采用自制的孔板流量计测定液体流量，用容量法进行标定，同时测定孔流系数与雷诺数的关系。
孔板流量计是根据流体的动能和势能相互转化的原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压差，可以通过引压管在压差计和差压变送器上显示。
若管路直径为d 1,孔板锐孔直径为d 0,流体流经孔板前后所形成的缩脉直径为d 2，流体的密度为ρ,则根据伯努利方程，对截面1、2处作衡算有如下的方程式（2-23）或（2-24）由于缩脉楚截面位置随流速而变化，截面面积S2是已知的，因此，用孔板径处流速V0来替代上式中的V2，有考虑到这种代替会带来误差以及实际流体局部阻力造成的能量损失，故需用系数C 加以校正，于是（2-24）可改写为（2-25） 对于不可压缩性流体，根据连续性方程 可知，将其带入式（2-25）整理可得（2-26）gpR ρ∆=2100)(1S S C C -=ρpC v ∆=200ρpS C S v q v ∆==20000gRS C S v Q v20==Rg p h f 1.01.0=∆=ρ令 (2-27)则（2-26）可简化为 （2-28）根据V 0和S 0即可计算出不可压缩流体的体积流量（2-29）（2-30）式中q v ——体积流量，m 3/sR （m 水柱）——倒U 形压头差读数， ρ——水的密度，kg/m 3Co ——空流系数孔板流量计的优点是构造简单，造价低廉，计量准确，安装方便；主要缺点是机械能损失大，压头损失h 1占到压头差读数的90%左右。
流量计校核实验报告
流量计校核实验报告流量计校核一、实验操作1. 熟悉实验装置，了解各阀门的位置及作用。
2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态。
3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序在小流量时测量8,9个点，大流量时测量5,6个点。
为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值。
4. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于40s。
二、数据处理1.数据记录计量水箱规格:长 400mm;宽 300mm管径d(mm):25孔板取喉径d(mm):15.347 0查出实验温度下水的物性:密度ρ= 996.2542 kg/m3 粘度μ= 0.000958 PaS2.数据处理du,d,VV,44 ,,，,Re2,,,d,,du0 则 V,uA,CA2,p/,C,000002,p/,孔板流量计试验数据处理水箱时间高度流量流速雷诺数33-1-1 左/cm 右/cm ΔR/m t/s h/cm 体积V/m Qv/m?s V/m?s 空流系数C0 Re min 57.0 57.0 4qvV= Qv=h.S/t max 33.1 45.3 d2V=C. Re=dvρ/μ 2gR0,1.1078 0.7049 16916.60 1 33.7 46.3 0.126 40 6.7 0.0081932.05E-04 0.9833 0.7445 15014.92 2 38.2 47.1 0.089 41 6.1 0.007454 1.82E-04 0.9264 0.7307 14146.29 3 40.6 48.8 0.082 41 5.7 0.007022 1.71E-04 0.8662 0.7734 13228.02 4 42.5 48.9 0.064 40 5.2 0.006406 1.60E-04 0.7964 0.7601 12160.84 5 43.8 49.4 0.056 414.9 0.006037 1.47E-04 0.7313 0.7620 11168.12 6 45.6 50.3 0.047 41 4.5 0.005544 1.35E-04 0.6338 0.7764 9679.04 7 47.9 51.3 0.034 41 3.9 0.004805 1.17E-04 0.5688 0.7678 8686.32 8 49.4 52.2 0.028 41 3.5 0.004312 1.05E-04 0.4713 0.8165 7197.23 9 51.6 53.3 0.017 41 2.9 0.0035738.71E-05 0.4998 0.8189 7631.55 1 50.9 52.8 0.019 40 3.0 0.0036969.24E-05 0.6013 0.7976 9182.68 2 48.7 51.6 0.029 41 3.7 0.004558 1.11E-04 0.6663 0.7825 10175.40 3 47.1 50.8 0.037 40 4.0 0.004928 1.23E-04 0.7638 0.7566 11664.48 4 44.7 49.9 0.052 41 4.7 0.00579 1.41E-04 0.8451 0.7605 12905.39 5 42.5 48.8 0.063 41 5.2 0.006406 1.56E-040.9101 0.7661 13898.11 6 40.8 48.0 0.072 41 5.6 0.006899 1.68E-041.0239 0.7503 15635.37 7 37.6 47.1 0.095 41 6.3 0.007762 1.89E-04 1.1214 0.7672 17124.45 8 35.3 46.2 0.109 41 6.9 0.0085012.07E-04 1.1161 0.7218 17043.80 9 33.4 45.6 0.122 40 6.7 0.008254 2.06E-04 孔板流量计R-Qv双对数坐标图lgQv-0.600-4.100-4.050-4.000-3.950-3.900-3.850-3.800-3.750-3.700-3.650-0.800-1.000-1.200y = 2.233x + 7.302-1.400lgR-1.600-1.800-2.000孔板流量计C0-Re图0.84000.8200y = -0.2058x + 1.6040.8000空流系数C00.78000.76000.74000.72000.70000.68003.83.944.14.24.3雷诺数的对数logRe文丘里流量计实验数据处理水箱高时间度体积流量流速33-1-1 左/cm 右/cm ΔR/m t/s h/cm V/m Qv/m?s V/m?s 空流系数C 雷诺数Re 0 min 66.3 66.3 4qvV= Qv=h.S/t max 19.0 57.8 d2V=C. Re=dvρ/μ 2gR0,4.472 1.756 55449.87 1 29.6 62.7 0.331 40 17.70 0.02185.45E-044.032 1.663 50001.92 2 34.1 64.1 0.3 41 16.36 0.0202 4.92E-043.739 1.663 46364.86 3 40.3 66.1 0.258 40 14.80 0.0182 4.56E-043.385 1.634 41979.00 4 44.4 66.3 0.219 40 13.40 0.0165 4.13E-043.060 1.607 37941.22 5 48.4 66.9 0.185 36 10.90 0.0134 3.73E-042.981 1.762 36966.58 6 52.5 67.1 0.146 40 11.80 0.01453.63E-042.282 1.639 28301.82 7 56.5 66.4 0.099 41 9.26 0.0114 2.78E-041.768 1.752 21929.33 8 60.5 65.7 0.052 40 7.00 0.00862.16E-041.251 1.997 15507.17 1 63.3 65.3 0.02 40 4.95 0.0061 1.52E-041.960 1.763 24298.00 2 59.4 65.7 0.063 41 7.95 0.00982.39E-042.395 1.728 29698.57 3 56.4 66.2 0.098 40 9.48 0.0117 2.92E-042.784 1.651 34523.03 4 51.9 66.4 0.145 40 11.02 0.0136 3.39E-043.486 1.757 43232.10 5 45.3 65.4 0.201 40 13.80 0.01704.25E-04 3.456 1.577 42856.17 6 40.7 65.2 0.245 40 13.68 0.0169 4.21E-043.979 1.699 49340.98 7 37.0 65.0 0.28 40 15.75 0.01944.85E-044.042 1.587 50124.17 8 32.1 65.2 0.331 41 16.40 0.0202 4.93E-04 4.371 1.627 54196.76 9 27.1 63.9 0.368 40 17.30 0.0213 5.33E-04 文丘里流量计R-Qv双对数坐标图lgQv-0.800-4.100-4.050-4.000-3.950-3.900-3.850-3.800-3.750-3.700-3.650-1.000-1.200y = 2.233x + 7.302-1.400-1.600-1.800lgR-2.000文丘里流量计C0-Re单对数坐标图2.500y = -0.4311x + 3.66692.000C01.5001.0000.5000.0004.104.204.304.404.504.604.704.80lgRe3.结果分析由孔板锐口的形状、测压口位置、孔径与管径之比和雷诺数Re所决定。
流量计校核
流量计校核一、文丘里流量计（一）实验目的1、找出文丘里流量计的流量和压差之间的关系曲线。
2、测定文丘里流量计的流量系数。
（二）基本原理根据柏努利原理，流量与文氏流量计前后的压差有如下关系：ρρρ)(200-=gR A C Vs v （4-14）式中：Vs —体积流量m 3/s ； 0A —文氏管喉颈截面积，m 2； C v —文丘里流量计流量系数，无因次； R —U 形压差计的读数，m ； 0ρ—压差计内指示液密度，kg/m 3。
ρ—流体密度。
kg/m 3。
但是，流量系数的数值，往往要受到文氏计的结构和加工精度，以及流体性质、温度、压力的影响。
因此，在现场使用这类数量计之前往往需要对流量计进行校正，即测定不同流量下的压差计读数，直接绘成曲线，或求得C V 与Re 之间关系曲线（流量系数C V 在喉径与管径之比一定时随Re 数而变，其值由实验测得），以备使用时查校。
（三）实验装置实验装置及流程如图4-12所示，文氏流量计装在φ34×3mm 不锈钢管上，为了保证正常测量条件，流量计前、后必须有足够长的直管段，其长度应使流体流过管件产生的涡流全部消失（具体安装尺寸应查规定）。
文氏计的压差用U 形压差计测量，压差计上部装有放气夹和平衡夹，放气夹用以排出测压管中积存的空气，平衡夹用以平衡压差计两臂的压力，防止冲走水银，实验用水，由泵从水箱输入管路，由计量槽计量流量，然后放回水箱，循环使用，水温由温度计测量。
图4-12 流量计实验装置流程图1、入口阀；2、文氏计；3、排水管；4、计量槽；5、液面计；6、排水阀；7、U 形水银压差计；8、平衡夹；9、放气夹。
（四）实验方法1、熟悉实验装置及流程，观察压差计测压导管与文氏计测压接头的连接，打开平衡夹和放气夹。
2、打开管道进口阀，排除管道中的气体，逐渐关小出口阀，使管道处于正压，让水经测压导管由放气管流出，以排出测压系统中的空气，待空气排净后，先关闭U 形压差计上部的放气夹，然后关闭平衡夹。
流量计校核实验报告
一、实验目的1. 熟悉流量计的基本构造、工作原理及校核方法；2. 掌握流量计校核实验的操作步骤及数据处理方法；3. 了解不同类型流量计的校核方法及误差分析。
二、实验原理流量计是一种用于测量流体流量的仪表，其校核方法主要有容积法、称量法、流速法等。
本实验采用容积法进行流量计校核，即通过测量流体在一定时间内流过固定截面积的体积，从而得到流体的流量。
三、实验装置1. 实验装置包括：流量计、计量桶、阀门、管道、导压管、压差计、计时器等；2. 实验装置连接方式：流量计连接计量桶，计量桶连接管道，管道连接阀门，导压管连接压差计，计时器连接计量桶。
四、实验步骤1. 熟悉实验装置，了解各阀门的位置及作用；2. 对装置中有关管道、导压管、压差计进行排气，使倒U形压差计处于工作状态；3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数；4. 按由小到大的顺序，在小流量时测量89个点，大流量时测量56个点；5. 为保证标定精度，最好再从大流量到小流量重复一次，然后取其平均值；6. 测量流量时应保证每次测量中，计量桶液位差不小于100mm或测量时间不少于40s；7. 记录实验数据。
五、数据处理1. 数据记录计量水箱规格：长 400mm；宽 300mm管径d（mm）：25孔板取喉径d0（mm）：15.347查出实验温度下水的物性：密度 996.2542 kg/m3 粘度 0.000958 PaS2. 数据处理（1）计算流量计实际流量Q实际：Q实际 = V实际 / t实际其中，V实际为计量桶中流过的体积，t实际为测量时间。
（2）计算流量计示值流量Q示值：Q示值 = V示值 / t示值其中，V示值为流量计显示的体积，t示值为流量计显示的时间。
（3）计算流量计的相对误差：相对误差 = (Q实际 - Q示值) / Q实际× 100%六、结果分析1. 分析流量计的相对误差，判断流量计的准确度；2. 分析流量计在不同流量下的误差变化规律；3. 分析流量计的误差来源，如仪表本身、环境因素、操作误差等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 流量计校核实验
一、实验目的
1、熟悉孔板流量计和文氏流量计的构造及工作原理；
2、掌握流量计标定方法之一——称量法；
3、测定孔板流量计和文氏流量计的孔流系数，掌握孔流系数随雷诺数的变化规律；
4、测定孔板流量计和文氏流量计的流量与压差的关系。
二、实验原理
常用的流量计大都按标准规范制造，出厂前厂家需通过实验为用户提供流量曲线：或给出规定的流量计算公式用的流量系数，或将流量读数直接刻在显示仪表上。
如果用户遗失出厂的流量曲线；或被测流体的密度与工厂标定所用流体不同；或流量计经长期使用而磨损；或使用自制的非标准流量计时，都必须对流量计进行标定。
孔板流量计和丘里流量计是应用最广的节流式流量计，本实验就是通过测定节流元件前后的压差及相应的流量来确定流量系数。
（一）孔板流量计
孔板流量计的构造原理如图1-1所示，在管路中装有一块孔板，孔板两侧接出测压管，分别与U 形压差计相连接。
孔板流量计是利用流体通过锐孔的节流作用，使流速增大，压强减小，造成孔板前后压强差，作为测量的依据。
若管路直径为1d ，孔板锐孔直径为0d ；流体流经孔板后所形成缩脉的直径为2d ；流体密度为ρ。
在截面积I 、II 处，即孔板前导管处和缩脉处的速度和压强分别为1212u u p p ，与，，根据柏努利方程可得：
222112
2u u p p ρ
--=
（1） 或
= （2）
由于缩脉位置因流速而变，截面积2S 又难于知道，而孔板孔径的面积0S 是已知的，测压器的位置在设置一旦制成后也是不变的。
因此，用孔板孔径处流速0u 来代替式（2）中的
2u ；又考虑到实际流体因局部阻力所造成的能量损失，故需用系数C 加以校正。
式（2
）就
图1－1 孔板流量计构造原理图
可改写为：
= （3）
对于不可压缩流体，根据连续性方程式又可得： 0
10
S u u S
= （4） 将式（4）代入式（3），整理后可得：
0u =
（5）
令0/C C =
则式（5）可简化为
0u C = （6）
根据00u S 和即可算出流体的体积流量：
3
000(
/)s V u S C m s == （7）
或
30(/)s V C S m s = （8）
式中：R ——U 形压差计示数（液柱高度差），m ；
R ρ——压差计中指示液的密度，3
/kg m ；
0C 称为孔板流量系数。
它由孔板锐孔的形状、测压
口位置、孔径与管径比
1
d d 和雷诺准数R
e 所决定。
具体数值由实验测定。
当孔板的
1
d d 一定后，R
e 数超过某个数值后，0C 就接近于定值。
一般工业上定型的流量计，就是规定在0C 为定值的流动条件下使用。
（二）文丘里流量计 孔板流量计装置简单，但其主要缺点是阻力损失大。
文丘里流量计针对孔板流量计的问题，使流量计的管径逐渐缩小，然后逐渐扩大，以减少涡流损失，其构造如图1-2所示。
扩大管与收缩管接合处，即管截面积为最小处，称为文氏管喉。
管喉处流速应为：
图1－2 文丘里流量计构造原理图
0V u C = （9）
或
0V
u C = （10）
根据0u 和管喉截面积V S ，可得流体的体积流量：
s V V
V C S = (11)
式中V C 称为文丘里流量计的流量系数，其数值随雷诺数而改变。
流量系数的具体数值亦由实验测定。
在湍流情况下，当喉径与管径比
0111
~42
V d d =时,C 约为0.98。
三、实验装置与流程
实验装置中，所采用的流量计都是自行制做的。
装置中各有关尺寸如下： （1）孔板流量计锐孔直径0 6.86d mm = （2）文氏流量计喉部直径 6.8V d mm =
（3）实验系统管道全部为内径17mm 的白铁管； （4）称量罐为￠260×410mm （5）指示液密度：3
13600/H g kg m ρ=
四、实验步骤及注意事项
1、实验前的准备工作
(1) 检查装置上各部件是否齐全、完好。
熟悉装置上的各个设备、仪表和部件的作用及
图1－3 流量计实验流程示意图
1－进口阀 2－孔板流量计 3－文氏流量计 4－出口阀
5－称量罐 6－放空阀 7－U 型管压差计
使用方法。
(2) 向储水桶内加水，到浮标所定位的水面。
(3) 调节电子秤水平，打开开关，将电子秤预热15分钟左右。
(4) 关闭装置上的各个阀门，全开泵出口旁路阀。
2、实验操作
(1) 启动水泵，打开回水阀，使管线中水能回储水桶，循环运行。
(2) 打开U型管压差计上排气（水）阀和管路系统排气阀，缓慢打开转子流量计出阀门，同时关小泵出口旁路阀，流量调至最大，待管路上见不到气泡，关闭相应排气阀。
(3) 流量调至零，观察U型管压差计压差读数是否为零，若为零则转入测试阶段；若不为零，则重新排气，即重复以上（2）操作。
(4) 调节转子流量计流量，由小到大（或反之），每调节一个流量，维持读数稳定约10分钟，称量，记时，并读取孔板和文丘里流量计的压差值及水温。
依次测取8～10组数据。
称量顺序：每次称量前将电子秤置零，全开进计量桶的阀门，关闭回水阀，按下秒表开始记时，待称量桶盛水16kg左右时，读取时间，并记录。
将称量桶内的水排净。
再测另一组数据。
可在等待排水的时间内调节下一个流量并维持稳定。
(5) 实验完毕，关闭流量计处阀门，全开泵旁路阀，停泵，一切复原。
3、注意事项
要特别注意安全用汞。
实验前后和实测中切勿碰撞玻璃管，避免操作中跑汞。
实验终了或实验前必须全开原出口旁路，实验中流量计阀要缓慢开、闭。
五、实验报告要求
1、将所有原始数据及计算结果列成表格，并取其中一组列出计算过程；
2、在合适的坐标系上绘出流量与测量压差之间的关系曲线（即流量标定曲线）、流量系数与雷诺数的关系曲线；
3、计算孔板和文氏流量计的孔流系数；
4、讨论实验结果。
六、思考题
1、为什么实验前应排除管路及导压管中积存的空气？如何排除？
2、什么情况下的流量计需要标定？本实验是用哪一种方法进行标定的？
3、实验中需要测定哪些数据？影响实验结果准确度的因素有哪些？
4、流量计的流量系数与哪些因素有关？
七、附录
计算公式： 称量流量： m 3/s 孔板压差：
文丘里压差：
孔板流量系数：
2
5220
10696.300686.04
4
m
d S -⨯⨯=⨯=＝ππ
文丘里流量系数：
2
5
2200106317.30068.04
4
m d S -⨯⨯=
⨯=
＝π
π
流速：u=Vs/A=4Vs/（π×0.0172） m/s 雷诺数 Re=d i u ρ/μ
实验报告格式
实验报告的内容应包括以下几项： 一、实验目的 二、实验原理
三、实验装置及流程 四、实验步骤及注意事项 五、原始数据记录 六、实验数据处理
七、数据处理计算过程举例 八、实验结果分析与讨论
水
＝流体密度称量时间称量重量称量ρ⨯⨯=t 18
)(V s
Pa R p 81.9⨯⨯∆=∆（ρ汞－ρ水）孔板孔板
Pa R p 81.9⨯⨯∆=∆（ρ汞－ρ水）文氏
文氏
水
孔板
ρp
V
C s ∆=2S 0
水
文丘里
ρp
V C s
∆=2S 0。
