继电器与接触器控制的常用电路图.ppt

继电器与接触器控制的常用电路图.ppt

STa
FR KMF
KMF
SBR
关键措施
KMF
STb KMR
限位开关
KMR
采用复合式
开关。正向运
电机
行停车的同时,自动起
STb
STa
动反向运行;反之亦然。
11.2.4 定时控制
时间继电器 定时类型:
空气式
钟表式 电子式
阻容式 数字式
。。。。。。。。
空气式时间继电器的工作原理
衔铁 线圈
常开触头 延时闭合
按钮松开
线圈(KM)断电
触头(KM)打开
电机停转。
简单的接触器控制 A B C
刀闸起隔离作用
停止 按钮
起动 按钮
M
3~
自保持
二、电动机连续运行
A BC
QS FU
C'
停车 SB 按钮 1
起动 按钮
KM
SB2
B'
KM
KM
自保持
注意:接触器线圈电压380V时,
M
采用此种接线方式。
3~
三、异步机的直接起动 + 过载保护
又能连续运行
SB1 SB2
KM SB
KM FR
不能点动!
11.2.2 电机的正反转控制
A BC
SB1
正转
QS
SBF
FR KMF
FU KMF
KMF SBR
KMR
FR
M 3~
KMR
KMR
操作过程: SBF
SB1
停车 SBR
正转 反转
该电路必须先停车才能由正转到反转或由
反转到正转。SBF和SBR不能同时按下, 否则会造成短路!

继电器接触器控制电路

继电器接触器控制电路
刀开关分单极、双极和三极,常用的 三极刀开关长期允许通过电流有100A、 200A、400A、600A和1000A五种。
目前生产的产品有HD(单极)和HS (双投)等系列。
图形符号:Q 或QG
第八章 继电器-接触器控制电路 8.1.1 非自动控制电器
转换开关(组合开关)
用途:实质上是一种刀开关,可部分的接通或断开电路。机床上主要作为
CJT1系列交流接触器 CJX2系列交流接触器
第八章 继电器-接触器控制电路 8.1.2 自动控制电器
2. 继电器
是一种根据某种输入信号的变化,接通或断开控制电路, 实 现控制目的的自动控制电器。触点无主辅之分,一般较 小(5A以下),用于控制回路。
继电器的分类:
按它反应信号的种类分:电流、电压、速度、压力、热继电器等。
图形符号:
QF
第八章 继电器-接触器控制电路 8.1.5 保护电器
结构原理图: L1 L2 L3 34 5
1
1-主触头
2
2,7,8-弹簧
3-锁钩
4-过流脱钩器衔铁
5-失压脱钩器顶杆
6-辅助触头
8
7
6
(a)
(b)
图13 自动空气断路器
第八章 继电器-接触器控制电路 8.1.5 保护电器 自动开关的实物外形:
2.用作同时控制多条线路。
图形符号:
K
第八章 继电器-接触器控制电路 8.1.2 自动控制电器
电流继电器
用途:根据电路中流过线圈的电流值大小而动作的继电器 分类:
1)过电流继电器: 大于线圈额定值1.1~4倍动作,用 于电动机过载保护。 2)欠电流继电器:电流过小时切断电路。用于直流电动 机,进行弱磁保护。

接触器热继电器控制线路编号

接触器热继电器控制线路编号

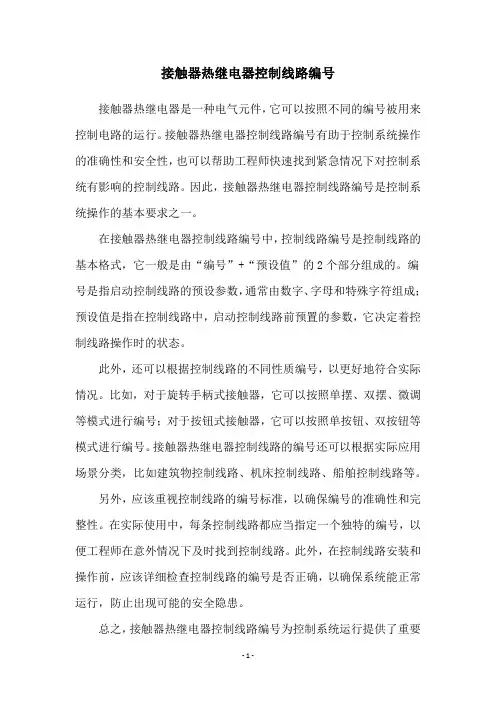

接触器热继电器控制线路编号
接触器热继电器是一种电气元件,它可以按照不同的编号被用来控制电路的运行。

接触器热继电器控制线路编号有助于控制系统操作的准确性和安全性,也可以帮助工程师快速找到紧急情况下对控制系统有影响的控制线路。

因此,接触器热继电器控制线路编号是控制系统操作的基本要求之一。

在接触器热继电器控制线路编号中,控制线路编号是控制线路的基本格式,它一般是由“编号”+“预设值”的2个部分组成的。

编号是指启动控制线路的预设参数,通常由数字、字母和特殊字符组成;预设值是指在控制线路中,启动控制线路前预置的参数,它决定着控制线路操作时的状态。

此外,还可以根据控制线路的不同性质编号,以更好地符合实际情况。

比如,对于旋转手柄式接触器,它可以按照单摆、双摆、微调等模式进行编号;对于按钮式接触器,它可以按照单按钮、双按钮等模式进行编号。

接触器热继电器控制线路的编号还可以根据实际应用场景分类,比如建筑物控制线路、机床控制线路、船舶控制线路等。

另外,应该重视控制线路的编号标准,以确保编号的准确性和完整性。

在实际使用中,每条控制线路都应当指定一个独特的编号,以便工程师在意外情况下及时找到控制线路。

此外,在控制线路安装和操作前,应该详细检查控制线路的编号是否正确,以确保系统能正常运行,防止出现可能的安全隐患。

总之,接触器热继电器控制线路编号为控制系统运行提供了重要
技术保障,使得工程师能够准确地掌握控制线路的运行状态。

因此,设计和使用接触器热继电器控制线路时,必须严格按照编号标准进行,以确保系统运行的准确性和安全性。

继电器接触器控制电路

继电器接触器控制电路
2、开起式负荷开关 (胶壳开关)
开起式负荷开关示意图
刀开关结构示意图
封闭式负荷开关 (铁壳开关) 负荷开关 外形图 熔断器式刀开关结构示意图 熔断器式刀开关
第八章 继电器-接触器控制电路 常用控制电器与执行电器 刀开关
2、转换开关(组合开关)
组合开关
第八章 继电器-接触器控制电路 非自动控制电器
继电器是一种当输入量变化到某一定值时,其触头(或电路)即接通或分断交直流小容量控制回路的自动控制电器。 继电器种类繁多,可以按输入信号、输出形式、工作原理或用途进行区分。 几种常用的继电器
继电特性曲线
继电器
输入量
输出量
⑴电磁式继电器 ⑵时间继电器 ⑶热继电器 ⑷速度继电器 ⑸温度继电器 ⑹压力继电器 ⑺液位继电器
电磁式继电器
01
03
05
07
04
06
08
02
电磁式继电器典型结构
电流继电器线圈串联在被测电路中,线圈阻抗小。 ①过电流继电器:线圈电流高于整定值时动作的继电器 当正常工作时,衔铁是释放的; 当电路发生过载或短路故障时, 衔铁立即吸合,实现保护。 ②欠电流继电器:线圈电流低于整定值时动作的继电器 当正常工作时,衔铁是吸合的; 当电路发生电流过低现象时, 衔铁立即释放,实现保护。
电磁式继电器
中间继电器 电流继电器 电压继电器
中间继电器符号
电流继电器符号
过电流继电器
欠电流继电器
电压继电器符号
过电压 继电器
欠电压 继电器
电磁式继电器
4、电磁式 继电器 的符号
热继电器
3
4
热继电器
热继电器 2、热继电器的原理 (a)热元件 (b)常闭触头 当电路中电流超过容许值而使双金属片受热时, 双金属片的自由端弯曲,通过导板将常闭触点断开。 热继电器的符号 热继电器是利用电流的热效应原理来工作的保护电器

继电器接触器控制的基本线路[可修改版ppt]

继电器接触器控制的基本线路[可修改版ppt]
(2)动力电路的电源电路绘成水平线,受电的动力装置(电动 机)及其保护电器支路应垂直与电源电路。
(3)图中自左而右或自上而下表示操作顺序,并尽可能减少线 条和避免线条交叉。
(4)图中有直接电联系的交叉导线的连接点(即导线交叉处) 要用黑圆点表示。无直接电联系的交叉导线,交叉处不能画黑圆 点。
ABC
过电流继电器:动作准确性较高,多为自动复 位,不会造成单相运行,需要和接触器配合使 用。广泛用于直流电动机和线绕式异步电动机 的短路保护和瞬时最大电流(超载)保护,而 在鼠龙式异步电动机中很少采用
自动空气断路器(自动开关):其接触系统与 接触器类似,它既具有熔断器能直接断开主回 路的优点,又具有过电流继电器动作准确性高、 容易复位、不会造成单相运行等优点。QF
上页 下页 返回
3. 具有互锁环节的正反转控制电路
上页 下页 返回
4. 运用复合按钮实现正反转控制
简单的接触器控制: Q
刀闸起隔离作用 FU
SB1
停止 按钮
起动 按钮
SB2
KM
KM
KM
M
特点:小电流控
3~
制大电流。
自保持
继电器-接触器自动控制的基本线路
像这样利用电器的触头保持自己的线圈通电, 从而保证长期工作的线路环节称为自锁环节, 这种触头称之为自锁触头;
短路电流的保护装置:防止电动机突然流过短 路电流而引起电动机绕组、导线绝缘及机械上 的严重损伤,或防止电源损坏。
保护装置
短路保护装置在线路中应安装得愈靠近电源愈好,因 愈靠近电源,保护的范围愈广
长期过载保护:所谓长期过载是指电动机带有比额定 负载稍高一点(115%~125%)In的负载长期运行。 目前使用得最多的长期过载保护装置是热继电器FR。 热继电器FR的发热元件串在电动机的主回路中,而其 触点则串在控制电路接触器线圈的回路中。不适合在 重复短期工作制的情况。

浅谈继电器和接触器控制线路设计

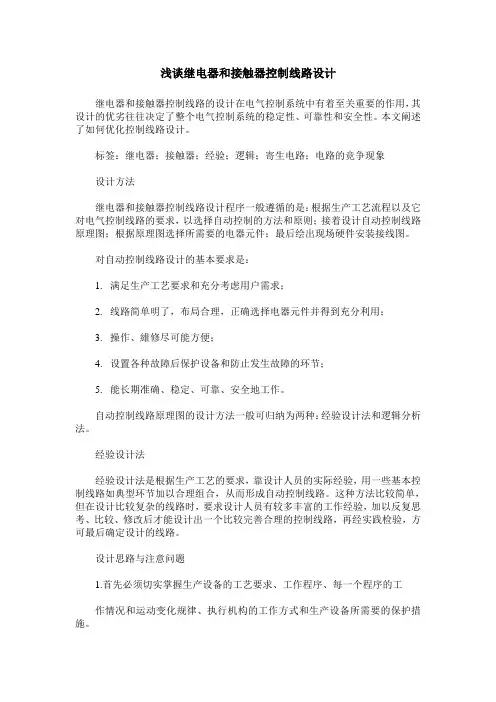

浅谈继电器和接触器控制线路设计

浅谈继电器和接触器控制线路设计继电器和接触器控制线路的设计在电气控制系统中有着至关重要的作用,其设计的优劣往往决定了整个电气控制系统的稳定性、可靠性和安全性。

本文阐述了如何优化控制线路设计。

标签:继电器;接触器;经验;逻辑;寄生电路;电路的竞争现象设计方法继电器和接触器控制线路设计程序一般遵循的是:根据生产工艺流程以及它对电气控制线路的要求,以选择自动控制的方法和原则;接着设计自动控制线路原理图;根据原理图选择所需要的电器元件;最后绘出现场硬件安装接线图。

对自动控制线路设计的基本要求是:1. 满足生产工艺要求和充分考虑用户需求;2. 线路简单明了,布局合理,正确选择电器元件并得到充分利用;3. 操作、維修尽可能方便;4. 设置各种故障后保护设备和防止发生故障的环节;5. 能长期准确、稳定、可靠、安全地工作。

自动控制线路原理图的设计方法一般可归纳为两种:经验设计法和逻辑分析法。

经验设计法经验设计法是根据生产工艺的要求,靠设计人员的实际经验,用一些基本控制线路如典型环节加以合理组合,从而形成自动控制线路。

这种方法比较简单,但在设计比较复杂的线路时,要求设计人员有较多丰富的工作经验,加以反复思考、比较、修改后才能设计出一个比较完善合理的控制线路,再经实践检验,方可最后确定设计的线路。

设计思路与注意问题1.首先必须切实掌握生产设备的工艺要求、工作程序、每一个程序的工作情况和运动变化规律、执行机构的工作方式和生产设备所需要的保护措施。

2.根据工艺要求和工作程序,逐一画出各个运动部件或程序的执行元件的控制电路。

对于要求记忆元件状态的电路,要加自锁环节;对于电磁阀和电磁铁等无记忆功能的元件,应利用中间继电器进行记忆。

3.根据工作程序的要求将个主令控制信号接入各对应的线路中。

对于要求几个条件只要有一个条件具备时,继电器或者接触器线圈就有电的程序,可用几个常开触头并联;而对于要求几个条件都具备时,线圈才有电的程序,则用几个常开触头串联;对于要求几个条件都具备时,继电器线圈才断电的程序,用几个常闭触头并联;而对于要求几个条件只要有一个具备时,线圈就断电的程序,就用几个常闭触头串联来实现控制。

继电器接触器控制电路

继电器接触器控制电路

第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
集中控制与分散控制
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
双速异步电机的基本控制线路
第八章 继电器-接触器控制电路
8.2.2 继电器-接触器自动控制的 基本线路
电磁铁、电磁离合器的基本控制线路
主动摩擦片 绝缘层
铁粉
线圈
主动轴
从动轴
图8.25 多片式电磁离合器的摩擦片 图8.26 电磁粉末离合器
第八章 继电器-接触器控制电路
8.1.4 执行电器
电磁夹具 工件
绝缘材料 工作台
线圈
铁心
图8.27 电磁工作台
第八章 继电器-接触器控制电路
8.2 继电器-接触器控制的常用
基本线路
8.2.1继电器-接触器自动控制线路的构成
8.1.1 非自动控制电器
转换开关
倒顺开关
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器(交流、直流) KM
常闭触头







线 圈
静 铁 心
图8.15 交流接触器的结构
图8.16 直流接触器的原理结构图
第八章 继电器-接触器控制电路
8.1.2 自动控制电器
接触器(交流、直流) KM
第八章 继电器-接触器控制电路
8.2.1继电器-接触器自动控制线路
电原理图绘制规的律构成
1.主电路用粗线表示,并绘 制在左边控制电路用细线绘 制在图的右边(或下边)。
2,控制电路电源分列两边, 按各电器动作先后由上而下 平行绘制。 3,同一电器各部件用同 一字符表示,相同电器 用数字序号表示。

继电器与接触器控制(38-42)

继电器与接触器控制(38-42)
接触器
接触器的使用寿命相对较短,一般在几万次左右,但可以通过定期维护和更换触点来延长其使用寿命 。
04 继电器与接触器的选择
根据控制电路的电源选择
交流控制电路
选择交流继电器或交流接触器,适用 于控制交流电源的负载。
直流控制电路
选择直流继电器或直流接触器,适用 于控制直流电源的负载。
根据负载性质选择
实现电力系统的正常运行和安全 保护。
变压器的控制
在电力系统中,继电器和接触器用 于控制变压器的投切,实现电压的 变换和调节。
自动重合闸的控制
在电力系统中,继电器和接触器用 于控制自动重合闸装置的动作,实 现线路故障的自动检测和恢复供电。
03 继电器与接触器的比较
工作电压的比较
继电器
继电器通常用于控制低电压电路,其工作电压一般在24VDC 或更低。
洗衣机和洗碗机的电机控制
在家用洗衣机和洗碗机中,继电器或接触器用于 控制电机的正反转,实现洗涤和漂洗等功能。
3
照明和加热设备的开关控制
在家用照明和加热设备中,继电器或接触器用于 控制电源的通断,实现设备的开关控制。
在电力系统中的应用
高压开关柜的控制
在电力系统中,继电器和接触器 用于控制高压开关柜的开关状态,
故。
在更换触点和线圈时, 应选择与原设备相匹配 的配件,以确保设备的
性能和安全性。
THANKS FOR WATCHING
感谢您的观看
02
使用干燥的布或吸尘器清除灰尘,避免使用过于潮湿的布以免
造成短路。
对于接触器,还需定期清理其触点表面的氧化物和积炭,以确
03
保良好的导电性能。
检查触点
定期检查继电器和接触器的触点是否完好,有无 烧蚀、熔焊、松动等现象。

继电器接触器基本控制电路

继电器接触器基本控制电路
应,而接触器只有在一定 的电压信号下动作。 继电器用于切换小电流的控制电路,而接触器
则用来控制大电流电路,因此,继电器触头容量 较小(不大于5A),无主辅之分,且无灭弧装置。
28
继电器分类
应用最广(90%以上继电器 为电磁式)
按动作原理,继电器可以分为:电磁式、感应式、 电子式、热效应式、气动式、电动式、机械式等;
主令电器:控制系统用于发送动作指令、实现位置检测等 功能的电器,例如按钮、主令控制器、行程开 关等,它提供了人机交互的手段。
保护电器:用于保护线路、电气设备和人身安全的电器, 如熔断器、漏电保护器、热继电器等。
5
2.1.1 低压电器分类
b.按动作方式分类: 自动电器: 具有电磁铁等动力机构,在完成电路接通和
6
2.1.2 低压电器的发展趋势
a.低压电器小型化 先进的生产工艺、加工工艺和新材料为低压电器产品小型化提
供了可能。 b.低压电器智能化
智能化低压电器带有微处理器; 能准确监测和显示配电线路的运行情况; 能准确地切除过载、短路等各种故障; 能按运行人员的设置要求进行各种操作;具有运行监测和内部 故障自诊断及故障显示功能。 目前,智能化低压电器的发展主要在万能式断路器、塑壳式断 路器及电机起动控制、保护器等产品上。
触头按其初始位置可分为:常闭触头和常开触头。 常闭触头(又称动断触头)——常态时动、静触头是相互闭合 的。常开触头(又称动合触头)——常态时动、静触头是分开 的。
15
(1)结构和工作原理/灭弧装置
3) 灭弧装置 起着熄灭电弧的作用。 电弧的危害: 使电路仍然保持导通状态,延迟了电路的开断, 会烧损触点,缩短电器的使用寿命。 ①电弧产生的条件: 当被分断电路的电流超过0.25~1 A,分断 后加在触头间隙两端的电压超过12~20 V(根据触头材质的不 同取值)时, 在触头间隙中会产生电弧。 ②电弧的实质:电弧是一种气体放电现象,即触头间气体在强 电场作用下产生自由电子,正、负离子呈游离状态,使气体由 绝缘状态转变为导电状态, 并伴有高温、强光。

常用继电器-接触器控制电路解析

常用继电器-接触器控制电路解析

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理:SB2按下→KM1有电且自锁→电机全压启动,转速很快达到120r/min,此时速度继电器触点动作,为反接制动做好准备→当SB1按下→KM1失电,同时KM2得电并自锁保持,串接制动电阻R反接制动(将电流消耗到电阻R上)→转速迅速下降,当转速小于100r/min时,速度继电器的触点复位→切断KM2,使其失电,制动过程结束。

2.三相异步电动机Y-∆起动原理:SB1(起动按钮)按下→KM1得电并且自锁,同时时间继电器KT得电(开始计时),KM3得电→KM1,KM3得电,三相异步电动机接成Y型起动→当设定的时间到达后,延时继电器KT的延时断开触点使KM3失电,延时继电器KT的延时接通触点使KM2得电→此时KM1得电,KM2得电,KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理:SB1按下→KM2得电,并且自锁,同时时间继电器,KT得电开始计时→KM2得电,定子串接电阻R降压启动→当设定的时间到后,KT的延时接通触点使KM1得电,并且自锁→KM1得电,在主电路中相当于短接了电阻R,三相异步电动机全压运行。

4.自耦变压器降压启动(带指示灯)原理:SB2按下→KM1得电并且自锁,同时KT得电(开始计时)→KM1有电,在主电路中,自耦变压器抽头降压启动→当设定时间到后,延时继电器常开触点闭合,中间继电器K得电并自锁→使得KM1断电,KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下(一般,交流36V)→HL3为上电指示灯(K和KM1均不得电);HL2为降压启动指示灯(K失电,但KM1得电);HL3为全压工作指示灯(KM2得电)。

5.转子绕组串电阻启动(针对于绕线式异步电动机)原理:合上QS,SB2按下→KM4得电,并自锁保持(此时,电动机转子串接全部电阻降压启动)→中间继电器KA4得电,为KM1,KM2,KM3的得电做好准备,由于刚启动时电流很大,KA1-KA3吸和电流相同,因此同时得电吸和,其常闭触点都断开,使KM1-KM3处于失电状态,转子电阻全部串入,达到限流和提高转矩的目的。

( 电路图纸)基础知识讲解

( 电路图纸)基础知识讲解

KM
FR
M 3~
SB1
热继电器 的热元件
SB2 KM
KM
FR
热继电 器触头
三、传感器
常用名词解释
误差:测量结果与真实值之间的差异,主要有绝对误差或相对误差 和满度相对误差
绝对误差:△x=x-A0 相对误差:Υ= △x/A0*100% 相对满度误差:Υ= △x/xm*100%
四、 电气事故与触电急救
按照人体触及带电体的方式和电流流过人体的途径触 电可分为三类:
L1
L1
L2
L2
L3
L3
1、单相触电
2、两相触电
四、 电气事故与触电急救
L1 L2
L3
U1 U2 U
2、跨步电压触电
二、继电器接触器控制电路
ABC QS
C'
一、点动控制
FU KM



M
3~
KM SB
B'
路电制控
动作过程
☺按下按钮(SB) 线圈(KM)通电
触头(KM)闭合
电机转动;
☺按钮松开
线圈(KM)断电
触头(KM)打开
电机停转。
二、继电器接触器控制电路
二、电动机连续运行
A BC
QS
SB1
FU
C'
B' KM
停车 按钮
SB1
SB2
KM1
KM1
主电路同前
KM2 KT
KT KM2
KM2 控制电路
SB2
KM1 延时 M1起动
KT
KM2
KM2
M2起动 KT
二、继电器接触器控制电路

继电器与接触器控制的基本电路

继电器与接触器控制的基本电路

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件,用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置,能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时,产生的磁场会吸引铁芯,将机械系统连接或断开。

机械系统由机械触点组成,触点通过机械装置与铁芯相连。

当线圈通电时,铁芯受到吸引力,机械触点会发生动作,打开或关闭电路。

电气系统电气系统由常开触点(NO)和常闭触点(NC)组成。

当继电器处于非通电状态时,常开触点闭合,常闭触点断开;当继电器通电时,常开触点断开,常闭触点闭合。

接触器的基本原理接触器与继电器类似,也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成,但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时,产生的磁场会吸引铁芯,将机械系统连接或断开。

接触器的机械系统由机械触点组成,触点通过机械装置与铁芯相连。

当线圈通电时,铁芯受到吸引力,机械触点会发生动作,打开或关闭电路。

和继电器不同的是,接触器的机械系统可以有多个机械触点,可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成,触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中,下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制:继电器可以实现自动控制功能,通过传感器检测到的信号来控制其他设备的启停。

•电机控制:继电器可以用于电机的启停、正反转等控制。

•照明控制:继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制:继电器可以用于报警系统的控制,如火灾报警、温度报警等。

继电器-接触器控制电路

继电器-接触器控制电路

第八章 继电器-接触器控制电路
8.2 继电器-接触器控制的 常用基本线路
8.2.1继电器-接触器自动控制线路的构成
控制 元件
第八章 继电器-接触器控制电路
8.2.1继电器-接触器自动控制线路 的构成
电路原理图绘制规律 1.主电路用粗线表示,并绘 制在左边,控制电路用细线 绘制在图的右边(或下边)。
第八章 继电器-接触器控制电路
8.1 常用控制电器与执行电器
低压电器 是指额定工作电压低于 500V的电器。 分类一(动作性质):
1 非自动电器 闸刀开关,转换开关,行程开关 2 自动电器(电磁力)接触器,继电器,自动开关
分类二(用途): 1 控制电器:控制电机启/停,正反转,调速,制动——接触器、
1-按钮帽2-弹簧 3-动断触头4-动
合触头
第八章 继电器-接触器控制电路
8.1.3 主令电器
主令控制器(主令开关)与万能转换开关满足需要多联锁的电力拖动
系统的要求,实现转换线路的遥远控制.
SL
1,7-凸轮2-接线头3-静触头4动触头5-支杆6-轴8-小轮
7挡6触头
第八章 继电器-接触器控制电路
继电器 2 保护电器:过载,过流保护——熔断器,热继电器,电流/电
压继电器 3 执行电器:操纵、带动生产机械和支撑与保持机械装置在固
定位置上的一种执行元件——电磁阀,电磁离合器等
第八章 继电器-接触器控制电路
8.1 常用控制电器与执行电器
8.1.1非自动控制电器
刀开关
断弧
刀片
切断大电 流电路
切断小 电流电
触器的最大操作频率,交流接触器也有采角直流线圈的。如果把直流电压的线圈加上交涌电
压,因阻抗太大,电流太小,则接触器往往不吸合。如果将交流电压的线圈加上直流电压,
