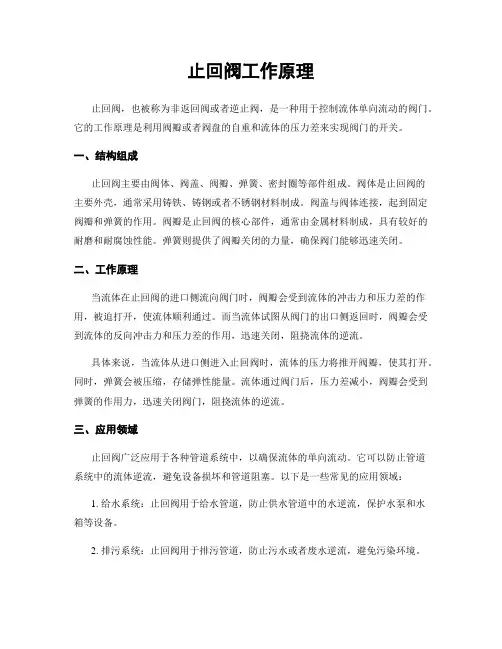

止回阀工作原理

止回阀工作原理止回阀，也被称为非返回阀或者逆止阀，是一种用于控制流体单向流动的阀门。

它的工作原理是利用阀瓣或者阀盘的自重和流体的压力差来实现阀门的开关。

一、结构组成止回阀主要由阀体、阀盖、阀瓣、弹簧、密封圈等部件组成。

阀体是止回阀的主要外壳，通常采用铸铁、铸钢或者不锈钢材料制成。

阀盖与阀体连接，起到固定阀瓣和弹簧的作用。

阀瓣是止回阀的核心部件，通常由金属材料制成，具有较好的耐磨和耐腐蚀性能。

弹簧则提供了阀瓣关闭的力量，确保阀门能够迅速关闭。

二、工作原理当流体在止回阀的进口侧流向阀门时，阀瓣会受到流体的冲击力和压力差的作用，被迫打开，使流体顺利通过。

而当流体试图从阀门的出口侧返回时，阀瓣会受到流体的反向冲击力和压力差的作用，迅速关闭，阻挠流体的逆流。

具体来说，当流体从进口侧进入止回阀时，流体的压力将推开阀瓣，使其打开。

同时，弹簧会被压缩，存储弹性能量。

流体通过阀门后，压力差减小，阀瓣会受到弹簧的作用力，迅速关闭阀门，阻挠流体的逆流。

三、应用领域止回阀广泛应用于各种管道系统中，以确保流体的单向流动。

它可以防止管道系统中的流体逆流，避免设备损坏和管道阻塞。

以下是一些常见的应用领域：1. 给水系统：止回阀用于给水管道，防止供水管道中的水逆流，保护水泵和水箱等设备。

2. 排污系统：止回阀用于排污管道，防止污水或者废水逆流，避免污染环境。

3. 石油和化工工业：止回阀用于石油和化工管道系统，防止介质逆流，保护设备和防止事故发生。

4. 污水处理厂：止回阀用于污水处理厂的进水管道，防止污水逆流，确保处理效果。

5. 空调和供暖系统：止回阀用于空调和供暖系统中的冷热水管道，防止冷热水逆流，保持系统的正常运行。

四、常见类型根据结构和工作原理的不同，止回阀可以分为多种类型，以下是一些常见的类型：1. 单向止回阀：最常见的止回阀类型，只允许流体在一个方向上流动，阻挠逆流。

2. 升降式止回阀：阀瓣通过液力或者气力控制，能够在流体压力变化时自动开启或者关闭。

止回阀的功能有哪些呢？

止回阀的功能有哪些呢？
止回阀是属于自动阀门的一种，大家对止回阀应该都比较陌生，它主要的作用是为了防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放，是保证机械功能正常发挥，保护设备安全的关键部件。

作用是很大的，下面来看看它的功能。

止回阀的功能
1、止回阀的功能：防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

介质倒流会引起泵叶轮的反转，可能导致泵的烧毁！止回阀正好就保护了泵和管路！
2、止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门。

3、止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种：
升降式止回阀分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式。

以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接连接和对夹连接四种。

4、止回阀(CheckValve)的安装应注意以下事项
A、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。

B、安装时注意介质流动的方向应与阀体所标箭头方向一致。

C、升降式垂直瓣止回阀应安装在垂直管道上。

D、升降式水平瓣止回阀应安装在水平管道上。

止回阀的主要作用是我们对流动进行制止，这样选择不一样的材料，能够对于水以及水蒸气等许多种的介质进行防止流动的作用这种主要的材质为有碳钢以及低温钢等类型的金属材质。

它的主要的特点则是阀瓣关闭迅速，进行使用的期限比较的长，性能更加的可靠性。

止回阀。

蝶形止回阀尺寸规格

蝶形止回阀尺寸规格蝶形止回阀是一种常见的工业阀门，广泛应用于各种管道系统中，用于控制介质的流向，防止流体倒流。

蝶形止回阀的尺寸规格对其性能起着重要的影响，下面将详细介绍蝶形止回阀的尺寸规格。

蝶形止回阀的尺寸规格主要包括以下几个方面：外形尺寸、公称通径、公称压力等。

外形尺寸是指蝶形止回阀在安装和使用时所占据的空间大小，主要包括长度、宽度和高度等。

蝶形止回阀的外形尺寸应根据具体使用场景进行选择，确保其能够适应现场的安装要求。

公称通径是指蝶形止回阀的开启通道的口径大小，也就是流体通过的通道的直径。

公称通径通常以英寸（in）或毫米（mm）为单位，常见的公称通径有2英寸、4英寸、6英寸等。

公称通径的选择应根据管道系统的流量要求来确定，通常情况下，公称通径的选择应与管道系统的直径相匹配，以保证流体的畅通。

公称压力是指蝶形止回阀所能够承受的压力范围，也就是阀门的工作压力。

公称压力通常以兆帕（MPa）或磅力/平方英寸（psi）为单位，常见的公称压力有0.6MPa、1.0MPa、1.6MPa 等。

公称压力的选择应根据实际工作压力来确定，阀门的公称压力应该大于或等于实际工作压力，以保证阀门的正常工作。

除了上述的外形尺寸、公称通径和公称压力外，蝶形止回阀的尺寸规格还包括密封面形式、阀体材质、阀盖材质等。

密封面形式是指蝶形止回阀的密封方式和形状，常见的密封面形式有弹性密封、金属密封、软密封等。

密封面形式的选择应根据介质的性质和工作要求来确定，以确保阀门的密封性能。

阀体材质和阀盖材质是指蝶形止回阀的主要部件所采用的材质，常见的材质有铸铁、球墨铸铁、不锈钢等，其选择应根据工作介质的性质和工作温度来确定，以保证阀门的耐腐蚀性和耐高温性。

综上所述，蝶形止回阀的尺寸规格是保证其正常工作和使用安全的重要因素。

在选择蝶形止回阀时应根据实际需求，结合工作介质的性质、工作压力和温度等因素来确定其尺寸规格，以提供稳定可靠的阀门控制系统。

同时，还需要根据现场的实际情况来确定外形尺寸，以确保阀门的有效安装和维护。

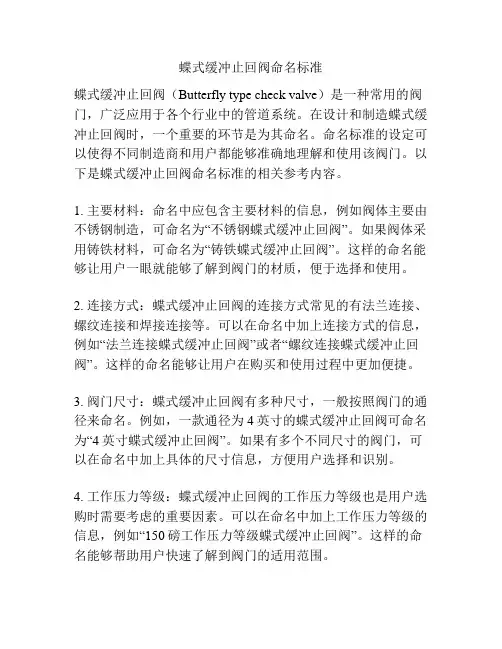

蝶式缓冲止回阀命名标准

蝶式缓冲止回阀命名标准蝶式缓冲止回阀（Butterfly type check valve）是一种常用的阀门，广泛应用于各个行业中的管道系统。

在设计和制造蝶式缓冲止回阀时，一个重要的环节是为其命名。

命名标准的设定可以使得不同制造商和用户都能够准确地理解和使用该阀门。

以下是蝶式缓冲止回阀命名标准的相关参考内容。

1. 主要材料：命名中应包含主要材料的信息，例如阀体主要由不锈钢制造，可命名为“不锈钢蝶式缓冲止回阀”。

如果阀体采用铸铁材料，可命名为“铸铁蝶式缓冲止回阀”。

这样的命名能够让用户一眼就能够了解到阀门的材质，便于选择和使用。

2. 连接方式：蝶式缓冲止回阀的连接方式常见的有法兰连接、螺纹连接和焊接连接等。

可以在命名中加上连接方式的信息，例如“法兰连接蝶式缓冲止回阀”或者“螺纹连接蝶式缓冲止回阀”。

这样的命名能够让用户在购买和使用过程中更加便捷。

3. 阀门尺寸：蝶式缓冲止回阀有多种尺寸，一般按照阀门的通径来命名。

例如，一款通径为4英寸的蝶式缓冲止回阀可命名为“4英寸蝶式缓冲止回阀”。

如果有多个不同尺寸的阀门，可以在命名中加上具体的尺寸信息，方便用户选择和识别。

4. 工作压力等级：蝶式缓冲止回阀的工作压力等级也是用户选购时需要考虑的重要因素。

可以在命名中加上工作压力等级的信息，例如“150磅工作压力等级蝶式缓冲止回阀”。

这样的命名能够帮助用户快速了解到阀门的适用范围。

5. 设计特点：如果某款蝶式缓冲止回阀具有特殊的设计特点，可以在命名中体现出来。

例如，如果该阀门采用了双向密封设计，可命名为“双向密封蝶式缓冲止回阀”。

这样的命名能够吸引用户的注意，并说明该阀门具有的优势。

6. 标准符号：蝶式缓冲止回阀的命名中可以加入一些标准符号，以帮助用户更好地识别和理解。

例如，采用国际标准符号可以将阀门命名为“ISO 连接蝶式缓冲止回阀”，或者采用美国标准符号将其命名为“ANSI 连接蝶式缓冲止回阀”。

综上所述，蝶式缓冲止回阀的命名标准可以包括主要材料、连接方式、阀门尺寸、工作压力等级、设计特点和标准符号等信息。

蝶式止回阀标准

蝶式止回阀是一种常见的阀门类型，主要用于防止介质倒流。

它的主要工作原理是通过阀门的开启和关闭来控制介质的流动方向。

蝶式止回阀的标准主要包括以下几个方面：
1. 结构标准：蝶式止回阀的结构设计应符合相关的国家标准或行业标准。

例如，中国的标准是GB/T 12238-2008《通用阀门法兰连接铁制闸阀》。

2. 材料标准：蝶式止回阀的材料应符合相关的材料标准。

例如，阀体通常采用铸铁、碳钢、不锈钢等材料，这些材料的选择应符合相关的材料标准。

3. 性能标准：蝶式止回阀的性能应符合相关的性能标准。

例如，阀门的密封性能、耐压性能、耐腐蚀性能等都应有明确的性能要求。

4. 试验标准：蝶式止回阀在出厂前需要进行一系列的试验，以检验其是否符合设计要求和性能标准。

这些试验包括压力试验、密封试验、流量试验等。

5. 安装和维护标准：蝶式止回阀的安装和维护也应符合相关的标准。

例如，阀门的安装位置、安装方式、维护周期等都应有明确的规定。

以上就是蝶式止回阀的一些基本标准。

DH77X-10ZB1蝶式止回阀

DH77X-10ZB1蝶式止回阀详细介绍对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

品牌：KT品名：蝶式止回阀DH77X-10ZB1型号：DH77X-10ZB1公称通径：DN40-DN700公称压力：1.0-1.6MPa适用温度：-15℃-80℃适用介质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。

蝶式止回阀，DH77X-16，对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3、阀瓣关闭快速，水锤压力小；4、水平管道或垂直管道均可使用，安装方便；5、流道通畅、流体阻力小；6、动作灵敏、密封性能好；7、阀瓣行程短、关阀冲击力小；8、整体结构、简单紧凑、造型美观；9、使用寿命长、可靠性高；10、达到完全密封，水压试验泄漏量为零；11、实用性能安全可靠，抗干扰性好。

止回阀的种类、工作原理及作用等基础知识

止回阀的种类、工作原理及作用等基础知识止回阀是能让流体沿固定方向流动并且自动防止其反方向流动（倒流）的一种阀门，又称止逆阀。

它是一种自动关闭阀门，在阀体内有一个阀瓣或摇板。

当介质顺流时流体将阀瓣自动顶开；当流体倒流时，流体（或弹簧力）自动将阀瓣关闭。

升降式止回阀瓣是垂直于阀体通道升降运动的，一般用于水平或垂直管道上；旋启式止回阀的阀瓣常称为摇板，摇板一侧与轴连接，摇板可绕轴旋转，旋启式止回阀一般安装在水平管道上，对于小口径的也可以安装于垂直的管道上，但要注意流量不宜太大。

止回阀一般适用于清洁介质的管路中，对含有固体颗粒和粘度较大的介质管路中不宜采用。

升降式的止回阀封闭性能比旋启式的好，但旋启式的止回阀流体阻力比升降式的小。

一般情况下旋启式止回阀适用于大口径的管路中。

按止回阀结构的不同，分为升降式止回阀、旋启式止回阀、轴流式止回阀、蝶式止回阀及其它特殊止回阀。

1、旋启式止回阀旋启式止回阀的阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，因阀内通道成流线型，流动阻力比升降式止回阀小，适用于低流速和流动不常变化的大口径场合，但不宜用于脉动流，其密封性能不及升降式。

旋启式止回阀分单瓣式、双瓣式和多瓣式三种，这三种形式主要按阀门口径来分，目的是为了防止介质停止流动或倒流时，减弱水力冲击。

2、升降式止回阀升降式止回阀阀瓣沿着阀体垂直中心线滑动的止回阀，在高压小口径止回阀上阀瓣可采用圆球。

升降式止回阀的阀体形状与截止阀一样（可与截止阀通用），因此它的流体阻力系数较大。

其结构与截止阀相似，阀体和阀瓣与截止阀相同。

阀瓣上部和阀盖下部加工有导向套筒，阀瓣导向筒可在阀盖导向筒内自由升降，当介质顺流时，阀瓣靠介质推力开启，当介质停流时，阀瓣靠自重降落在阀座上，起阻止介质逆流作用。

3、轴流式止回阀随着国内大型炼油及乙烯等石化项目的新建和扩建，石油天然气长输管道系统和大型乙烯装置中压缩机和大型泵等工况较苛刻的管道系统，要求选用快速关闭、较低压损及噪音的止回阀。

止回阀技术说明

止回阀技术说明止回阀的工作原理和特性：止回阀的功能是控制管道内介质单向流向的阀门，用来防止管路中的介质倒流。

靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。

用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。

止回阀属于自动阀类,启闭件靠流动介质的力量自行开启或关闭。

止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故.主要用于石油、化工、制药、化肥、电力等管路上。

旋启式止回阀的阀瓣绕转轴作旋转运动.其流体阻力一般小于升降式止回阀，它适用于较大口径的场合.旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种.单瓣旋启式止回阀一般适用于中等口径的场合。

大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。

双瓣旋启式止回阀适用于大中口径管路.对夹双瓣旋启式止回阀结构小、重量轻,是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管路。

采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片或密封环密封外，整体没有外漏点，杜绝了阀门外泄的可能。

旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360℃范围内有一定的自由度，有适当的微量位置补偿。

旋启式止回阀密封副的密封面堆焊合金钢(13Cr）或硬质合金Stellite6,即使用在有细颗粒的介质中并不会因冲蚀而很快磨损.性能特点及工作原理：性能特点该产品应用于石油、化工、电力、冶金、制药、城建等行业管道上，用来接通或截断管路中介质。

工作原理2。

1本阀由阀体、阀盖、阀瓣、摇杆、销轴、螺栓、螺母、垫片等组成。

2.2止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧，当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

结构特点我厂该系列产品采用旋启式结构，具有结构比较简单，制造与维修较方便，铸造工艺性较好，动作可靠,启闭时间短，阀门高度小，密封可靠等优点。

对夹式蝶形止回阀标准__概述说明以及解释

对夹式蝶形止回阀标准概述说明以及解释1. 引言1.1 概述夹式蝶形止回阀是一种广泛应用于管路系统中的流体控制装置。

它具有简单结构、操作灵活并能有效地防止介质的倒流，因此在各个工业领域得到了广泛的应用。

本文将对夹式蝶形止回阀标准进行概述说明和解释。

1.2 文章结构本文共分为五个部分：引言、夹式蝶形止回阀标准概述、夹式蝶形止回阀标准说明、夹式蝶形止回阀解释相关问题以及结论。

下面将对每个部分的内容进行详细介绍。

1.3 目的本文旨在通过介绍夹式蝶形止回阀标准的概述和说明，加深读者对该标准的理解。

同时，针对该标准在产品选择、安装使用以及故障处理方面可能存在的问题，提供相应建议和解决方案。

最后，展望未来夹式蝶形止回阀标准发展趋势，并指出目前研究工作的局限性，提出未来研究方向建议。

以上就是本文章引言部分内容，请根据需要进行补充或修改。

2. 夹式蝶形止回阀标准概述：2.1 夹式蝶形止回阀定义：夹式蝶形止回阀是一种用于控制液体或气体流动方向的装置。

它由一个具有夹持机构的蝴蝶板和两个密封在管道内壁上的阀座组成。

当介质流向的方向与设定的流动方向一致时，夹式蝶形止回阀会自动打开，允许流体通过；而当介质反向流动时，夹式蝶形止回阀会自动关闭，避免倒流。

2.2 夹式蝶形止回阀的工作原理：夹式蝶形止回阀通过引入流体压力来驱动其开关机构。

当正常流动条件下，流体从过程管线中进入夹式蝶形止回阀，并顺着管道方向使弹簧处于压缩状态以保持开启状态，在这种情况下，媒介能沿着管道无阻碍地通过。

然而，如果发生逆向流动或系统压力降低到不足以克服弹簧力时，夹式蝶形止回阀将关闭以避免倒流。

2.3 夹式蝶形止回阀重要性及应用领域：夹式蝶形止回阀在工业管道和设备中扮演着重要的角色。

它能有效地防止逆向流动，在很大程度上降低了系统的能耗，减轻了操作过程中产生的冲击和振动，提高了系统的运行安全性。

因此，夹式蝶形止回阀被广泛应用于化工、电力、制药、石油、冶金等各个领域。

各种阀件的作用及原理

各种阀件的作用及原理一.蝶阀butterfly valve（翻板阀）作用：在管道上主要起切断和节流作用。

蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。

原理：用圆盘式启闭件往复回转90°左右来开启、关闭或调节介质流量的一种阀门。

特点：蝶阀不仅结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便、迅速，并且还可以同时具有良好的流量调节功能和关闭密封特性。

结构：蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，由阀体、阀杆、蝶板和密封圈组成。

阀体呈圆筒形，轴向长度短，内置蝶板安转方向：（1）进出口必须对应水流向方向。

（2）在安装时，阀瓣要停在关闭的位置上。

（3）开启位置应按蝶板的旋转角度来确定主要分类按驱动方式分(1)电动蝶阀(2)气动蝶阀(3)液动蝶阀(4)手动蝶阀按结构形式分：(1)中心密封蝶阀(2)单偏心密封蝶阀(3)双偏心密封蝶阀(4)三偏心密封蝶阀密封面材质分：(1)软密封蝶阀。

1)密封副由非金属软质材料对非金属软质材料构成。

(2)金属硬密封蝶阀。

密封副由金属硬质材料对金属硬质材料构成。

2)密封副由金属硬质材料对非金属软质材料构成。

按密封形式分：1)弹性密封蝶阀：密封比压由阀门关闭时阀板挤压阀座，阀座或阀板的弹性产生。

(2)充压密封蝶阀：密封比压由阀座或阀板上的弹件密封元件充压产生。

(3)自动密封蝶阀：密封比压由介质压力自动产生。

按工作压力分：(1)真空蝶阀。

工作压力低于标堆大气压的蝶阀。

(2)低压蝶阀。

公称压力PN<1．6MPa的蝶阀。

(3)中压蝶阀。

公称压力PN为2．5--6．4MPa的蝶阀。

(4)高压蝶阀。

公称压力PN为10.0--80．0MPa的蝶阀。

(5)超高压蝶阀。

公称压力PN>100MPa的蝶阀。

按工作温度分：(1)高温。

t>450 °C的蝶阀。

(2)中温蝶阀。

120 C<t<450 ℃的蝶阀。

蝶式止回阀说明书

蝶式止回阀说明书1.范围本说明书包括了公称通径DN15mm~1000mm(1/2”~4”)、公称压力PN1.6MPa~10MPa(ANSI CLASS150~600)法兰和对夹连接的蝶式止回阀。

2.用途2.1本阀用于管道或装置中，防止介质倒流。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度-29℃~550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1蝶式止回阀基本结构见图14.工作原理蝶式止回阀靠介质顺流时的压力克服弹簧的扭力而开启，靠弹簧所产生的扭力矩而关闭，再靠介质逆流时的压力产生的密封比压达到密封。

5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。

应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前应注意阀门上流向标记与介质流动方向一致。

5.6.根据管路情况，蝶式止回阀既可以垂直安装，又可以水平安装。

5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。

6.可能发生的故障、原因及消除方法见表1-1-表1可能发生的故障、原因及消除方法可能发生的故障发生故障的原因消除方法阀瓣打不开或关不上1.摇杆与销轴配合太紧或有异物卡住2.阀内有异物卡阻1.检查配合情况2.消除异物阀门声响大、有振动1.阀门安装位置离泵太近2.管道内介质流动压力不稳1.重新安装合适位置2.消除压力波动7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。

在保修期内，因产品质量原因均可免费修理或更换零件。

止回阀

（2）焊接为了提高堆焊质量，对阀瓣和阀座的密封面堆焊采用了等离子氩弧焊工艺。同时，为确保焊接质量，对生产中所用焊接工艺重新进行了工艺评定。
（3）装配试验优质产品不仅需要高精度的零部件，更关键的是如何将这些高精度的零部件组装成高性能的产品。中核苏阀组织了一支经验丰富、技术过硬的、由多名技师和高级技工组成的装配、调试小组，负责阀门的装配、调试、试验，制订了零部件的清洗工艺、装配工艺，在装配和调试中严格把关，精益求精，确保阀门的装配、调试成功，并进行了各类性能试验，各项指标均符合设计任务书的要求。
（4）过程检验对阀门编制了质量计划，以确保阀门从原材料、毛坯投入、机加工、焊接、热处理、无损检测、清洗、装配、出厂试验以及各项型式试验均得到质量控制，并得到核工业第二研究设计院认可和现场见证。
选型标准
球形止回阀止回阀的选型标准内容如下： 1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀； 2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质； 3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀； 4、直通式升降止回阀只能在水平管道安装； 5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动； 6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上； 7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾斜的管线上，如装在垂直管道上，介质流向要由下而上； 8、旋启式止回阀不宜制成小口径阀门、可以做成很高的工作压力，公称压力可达到42MPa，而且公称通径也可以做到很大，最大可以达到2000mm以上。根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。

止回阀的基本知识及安装与维修

止回阀的基础知识止回阀的基本知识，类型及安装，维修止回阀(One-way valve)：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

目录简介结构安装介绍原理适用分类选用标准常见故障及处理方法主要性能规范主要连接尺寸类型简介结构安装介绍原理适用分类选用简介启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。

止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。

结构止回阀的基础知识止回阀(One-way valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。

升降式止回阀可分为立式和卧式两种。

旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。

蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。

安装止回阀(One-way valve)的安装应注意以下事顶1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所票箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

止回阀(One-way valve)分类：一、按材质分类（止回阀主体材质）1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀二、按功能分类1.NRVZ静音式止回阀2.NRVG静音式止回阀止回阀( One-way valve)：是能自动阻止流体倒流的阀门。

止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。

当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。

止回阀(One-way valve)：一般分为升降式、旋启式、蝶式及隔膜式等几种类型。

升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。

升降式止回阀可直通式和立式两种。

止回阀技术参数

止回阀技术参数（原创实用版）目录1.止回阀的定义与作用2.止回阀的分类3.止回阀的主要技术参数4.影响止回阀选型的因素5.止回阀的安装与维护正文1.止回阀的定义与作用止回阀，又称单向阀或逆止阀，是一种自动阀门，用于管路中防止介质倒流。

止回阀在工程中起着至关重要的作用，它能确保流体在单向流动的过程中不受到倒流的影响，从而保证设备的正常运行。

2.止回阀的分类根据结构和密封形式的不同，止回阀可分为以下几类：（1）旋启式止回阀：依靠介质的压力使阀瓣旋转达到开启或关闭的目的。

（2）升降式止回阀：通过阀瓣的上下移动来实现阀门的开启和关闭。

（3）蝶式止回阀：阀瓣采用蝶形设计，可实现较大范围的流量调节。

（4）球式止回阀：阀瓣采用球形设计，具有较低的流阻和较好的密封性能。

3.止回阀的主要技术参数止回阀的主要技术参数包括：公称压力、公称通径、阀体材料、密封材料、阀瓣形式、流量系数等。

这些参数直接影响止回阀的使用范围、密封性能和流体阻力。

4.影响止回阀选型的因素选择止回阀时，需要考虑以下因素：（1）介质的性质：包括介质的种类、温度、压力等，以确保止回阀具有足够的耐蚀性和耐压性。

（2）阀门的流通能力：根据流体的流量、流速等要求，选择合适的阀门口径和阀瓣形式。

（3）安装位置和方向：根据工程实际情况，选择合适的阀门安装方式和方向。

（4）操作方式：根据工程需要，选择手动、电动、气动等操作方式。

5.止回阀的安装与维护（1）安装时，应确保止回阀的进出口方向正确，并与管道连接牢固。

（2）安装后，应进行试验，检查阀门的开启和关闭是否正常，密封性能是否良好。

（3）在使用过程中，应定期检查止回阀的运行状况，发现问题及时处理。

蝶式止回阀执行标准

蝶式止回阀执行标准
蝶式止回阀是一种用于管道系统中的阀门，其主要作用是防止介质在管道中发
生倒流，保证管道系统的正常运行。

蝶式止回阀执行标准是指该类阀门在设计、制造、安装和使用过程中需要遵循的一系列规范和要求，其目的是确保蝶式止回阀的质量和性能达到国家标准，并能够满足工程实际需求。

首先，蝶式止回阀执行标准涉及到设计和制造方面的要求。

在设计过程中，蝶
式止回阀需要符合相关的国家标准和行业标准，包括阀门的结构尺寸、密封性能、耐压能力等方面的要求。

制造过程中，需要采用合格的材料，确保阀门的材质符合标准，并且需要进行严格的工艺控制，以保证阀门的质量可靠。

其次，蝶式止回阀执行标准还包括了安装和使用方面的规定。

在安装过程中，
需要按照相关标准要求进行操作，包括阀门的安装位置、安装方法、连接方式等方面的规定，以确保阀门能够正常运行并且安全可靠。

在使用过程中，需要按照相关标准对阀门进行维护和保养，定期检查阀门的工作状态，及时发现并排除故障，确保阀门的正常使用。

此外，蝶式止回阀执行标准还对阀门的性能进行了详细的要求。

包括阀门的密
封性能、耐压能力、耐腐蚀能力等方面的规定，以确保阀门在使用过程中能够满足工程实际需求，保证管道系统的安全运行。

总的来说，蝶式止回阀执行标准是对蝶式止回阀在设计、制造、安装和使用过
程中的一系列规范和要求，其目的是保证阀门的质量和性能达到国家标准，并能够满足工程实际需求。

遵循蝶式止回阀执行标准，有助于提高阀门的可靠性和安全性，保证管道系统的正常运行。

蝶氏止回阀工作原理

蝶氏止回阀工作原理
蝶式止回阀是一种常用于管道系统中的阀门。

其工作原理如下：
1. 当介质在管道中正常流动时，蝶阀的阀瓣处于开启状态。

阀瓣通过阀杆与阀体相连，可随着流体的通过而旋转。

2. 当介质反向流动或管道中的流体停止流动时，阀瓣会受到流体的冲击力和重力的作用，迅速关闭。

阀瓣的关闭动作是通过其自身的重力和弹簧力进行实现的。

3. 阀瓣的阻力小于介质流动的阻力时，阀瓣会自动打开，使流体得以通过。

4. 当介质流动方向改变或流体停止流动时，阀瓣被流体的冲击力和自身重力所关闭。

蝶式止回阀的工作原理简单而有效，能够有效地防止介质的反向流动，防止管道系统中的逆流和水击现象，确保系统的安全运行。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

蝶式止回阀目录对夹双瓣式蝶形止回阀对夹式蝶型止回阀-H71H对夹式蝶型止回阀微阻缓闭蝶式止回阀蝶型双瓣式止回阀H76XH蝶式止回阀-H76H蝶式止回阀蝶式缓冲止回阀蝶式缓冲止回阀一、概述：止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。

二、结构特点：1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3、阀瓣关闭快速，水锤压力小；4、水平管道或垂直管道均可使用，安装方便；5、流道通畅、流体阻力小；6、动作灵敏、密封性能好；7、阀瓣行程短、关阀冲击力小；8、整体结构、简单紧凑、造型美观；9、使用寿命长、可靠性高。

公称压力PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa、PN6.4MPa、PN10.0MPa型号H76H-C H76W-P H76W-P8H76W-P3H76W-R H76W-R8H76W-R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9Ti CF8(304)CF8(304L)ZG1Cr18Ni12Mo2Ti CF8M(316)CF3M(316L)阀瓣CF8CF8CF8CF3CF8M CF8M CF3M阀轴2Cr131Cr18Ni9Ti0Cr18Ni900Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni90Cr18Ni90Cr18Ni900Cr19Ni100Cr17Ni12Mo20Cr17Ni12Mo200Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃)-29～425-196～540-196～425-196～540-196～455三、蝶式缓冲止回阀主要外形尺寸：压力级口径尺寸（mm）重量（kg）配管法兰（供参考）NPS DN L D D3D2螺栓孔中心圆直径D1螺栓数量螺栓直径d螺栓长度L1in mm RF RJClass150 PN2.0MPa2506010356512120.545/8M16140155 21/2656712273653139.545/8M16150165 3807313588804152.545/8M16160175 4100731731081026190.585/8M16170185 5125861951321278216.083/4M20190205 61509822016015213241.583/4M20205220 820012727721020325298.583/4M20240255 1025014633726625439362.0127/8M24270285 1230018140731030554432.0127/8M24310325 1435018444835535080476.0121M27325340 16400191512405400117540.0161M27340355 18450203547455450138578.01611/8M30365380 20500219604505500163635.02011/8M30385400 24600222715605600331749.52011/4M33405420 28700305773700700380795.5403/4M20455-30750305824750746425846.0443/4M20455-32800305878800796560900.0483/4M20460-369003689839108986401009.5447/8M24540-4210504321142105510509601171.5481M27625-48120052413021205120014001335.04411/8M30740-Class300 PN5.0MPa2506011058513127.085/8M16155175 21/2656712873654149.083/4M201751953807314788806168.583/4M201902104100731791081028200.083/4M2019521551258621413212715235.083/4M2021523561509824916015218270.0123/4M20230250820012730521020331330.0127/8M242803001025014635926625451387.5161M273153351230018142031030577451.01611/8M3036538514350222483355350117514.52011/8M3041043016400232537405400190571.52011/4M3343545518450264594455450200628.52411/4M3347553520500292652505500265686.02411/4M3351058524600318772608600410813.02411/2M39560-30750368882740735660921.03613/8M36650-36900483104488087310201089.03215/8M42800-42105056811961045103515401244.53613/4M45920-48120062913651190117922601416.04017/8M481010-订货须知：一、①蝶式缓冲止回阀产品名称与型号②蝶式缓冲止回阀口径③蝶式缓冲止回阀是否带附件二、若已经由设计单位选定公司的蝶式缓冲止回阀型号，请按蝶式缓冲止回阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：对夹双瓣旋启式止回阀对夹式升降止回阀对夹式高压止回阀WM400系列止回阀滑道滚球式止回阀微阻缓闭蝶式止回阀卧立两用球面止回阀蝶型缓闭止回阀对夹式止回阀微阻球形止回阀对夹旋启式止回阀橡胶瓣止回阀节能消声止回阀静音止回阀静音式止回阀对夹式静音止回阀立式止回阀微阻缓闭止回阀止回阀>>蝶式止回阀>>蝶式止回阀产品名称：蝶式止回阀产品型号：H76H 产品口径：DN25～DN300产品压力：0.6～4.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。

阀体材质：铜、铸铁、铸钢、碳钢、WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L 、316、316L 、铬钼钢、低温钢、钛合金钢等。

工作压力1.0Mpa-50.0Mpa 。

工作温度：-196℃-650℃。

连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。

驱动方式：手动、气动、液动、电动。

产品详细信息产品介绍：蝶形止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门。

对夹连接蝶式止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动。

应用范围：蝶式止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路，阻止介质逆向流动之用。

结构特点：旋启式止回阀在完全打开的状况下，流体压力几乎不受阻碍，因此通过阀门的压力降相对较小。

升降式止回阀的阀瓣座落位于阀体上阀座密封面上。

此阀门除了阀瓣可以自由地升降之外，其余部分如同截止阀一样，流体压力使阀瓣从阀座密封面上抬起，介质回流导致阀瓣回落到阀座上，并切断流动。

根据使用条件，阀瓣可以是全金属结构，也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。

像截止阀一样，流体通过升降式止回阀的通道也是狭窄的，因此通过升降式止回阀的压力降比旋启式止回阀大些，而且旋启式止回阀的流量受到的限制很少。

1、体积小，重量轻，结构紧凑、维修方便2、阀板采用对偶式，在弹簧的弹性力下矩下可自行速闭3、因速闭作用，可防止介质倒流4、阀体结构长度尺寸小，刚性好5、安全方便，可用于水平垂直两个方向安装标准规范：设计制造标准：JB/T8937结构长度标准：GB/T12221-2005连接法兰标准：GB/T9113压力温度等级：GB/T12224-2005试验检验标准：GB/T13927-2008主要尺寸及重量：可能发生的故障、原因及消除办法：1、阀体和阀盖连接处渗漏:(1)螺母拧得不紧或松紧不均匀,可重新调整之。

(2)法兰密封面上有损伤或积有污物，应进行修整密封面或清除污物。

(3)垫片损坏，应更换新垫片。

2、阀瓣与阀座密封面处渗漏(1)密封面间夹有污物，可清洗干净。

(2)密封面有损伤，重新研磨或重新堆焊及加工。

止回阀>>蝶式止回阀>>蝶型双瓣式止回阀产品名称：蝶型双瓣式止回阀产品型号：H76X/H 产品口径：DN50～DN1000产品压力：1.0-32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、英标BS 生产。
