座式球面滑动轴承使用说明书
座式球面滑动轴承使用说明书共 8 页第 1 页座式球面滑动轴承使用说明书代号:0AP.466.004@南阳防爆集团有限公司二 O O 二年三月0AP.466.004共 8 页第 2 页目录1 概述 (3)2 产品结构说明 (3)3 轴承润滑 (4)4 轴承温度 (5)5 安装和首次起动 (5)6 轴瓦更换 (6)7 故障排除 (7)编写人:陈建军靳芝阎传宇程满仓王少景编制陈建军校对会签提出部门审定标记处数更改文件号签字日期批准文号批准0AP.466.004 共 8 页第 3 页1 概述座式球面滑动轴承是引进国外技术，参考标准DIN31690生产制造的。
主要规格见表1。
表1轴承号9111418轴径D(mm)8090100100110125125140160160180200轴承号222835轴径D(mm)200225250250280300300315335轴承的轴瓦与轴承座采用球面配合，具有自动调心性。
轴瓦的内径尺寸公差由精加工保证，首次使用不须刮研，结构紧凑，安装维修十分方便。
2 产品结构说明2.1 座式滑动轴承结构见附图2.2 轴承结构整体从水平位置分开，关键部件有轴承座、轴瓦、甩油环、浮动密封圈、测温元件等。
2.3 座式球面轴承的两侧密封结构均采用浮动密封。
轴承外盖座内装有浮动密封圈，浮动密封圈由两半组成，通过弹簧固定在轴上，运行时随着轴的位置的变化而自由浮动，材料为可熔性聚酰亚胺,模塑成形。
2.4 油环由冷拉黄铜制成。
在轴瓦内部开有油环槽，油环挂在轴上，下部浸入油中通过轴带动油环旋转，油环将油带到轴上，经导油槽将油较均匀地分配至整个轴瓦承载面。
2.5 为了防止轴电流对轴瓦巴氏合金产生电腐蚀，在滑动轴承与底座之间加有2层绝缘垫板，联接滑动轴承和底座的螺栓采取了可靠的绝缘措施。
电机出厂时，两端轴承与底座之间均带有钢制锥销，电机与整个机组安装调度完毕后，将一端轴承的两钢制锥销取出，换上尼龙锥销，以防止灰尘进入销孔。

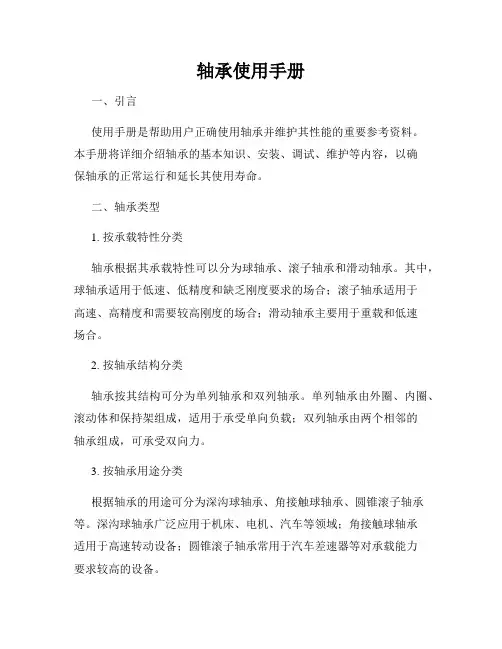

轴承使用手册
轴承使用手册一、引言使用手册是帮助用户正确使用轴承并维护其性能的重要参考资料。
本手册将详细介绍轴承的基本知识、安装、调试、维护等内容，以确保轴承的正常运行和延长其使用寿命。
二、轴承类型1. 按承载特性分类轴承根据其承载特性可以分为球轴承、滚子轴承和滑动轴承。
其中，球轴承适用于低速、低精度和缺乏刚度要求的场合；滚子轴承适用于高速、高精度和需要较高刚度的场合；滑动轴承主要用于重载和低速场合。
2. 按轴承结构分类轴承按其结构可分为单列轴承和双列轴承。
单列轴承由外圈、内圈、滚动体和保持架组成，适用于承受单向负载；双列轴承由两个相邻的轴承组成，可承受双向力。
3. 按轴承用途分类根据轴承的用途可分为深沟球轴承、角接触球轴承、圆锥滚子轴承等。
深沟球轴承广泛应用于机床、电机、汽车等领域；角接触球轴承适用于高速转动设备；圆锥滚子轴承常用于汽车差速器等对承载能力要求较高的设备。
三、轴承的安装与调试1. 安装前准备在安装轴承之前，需要先检查轴承的各个部件是否完好，并清洁工作环境和安装位置，确保无杂物、尘土等干扰因素。
2. 安装方法轴承的安装可以采用热装法、冷装法和冷热装法。
热装法通常适用于内圈安装，通过加热内圈使其膨胀，然后轻松滑入轴上；冷装法适用于外圈安装，通过冷却外圈使其收缩，然后装配到座孔上。
3. 轴承的调试安装完成后，应进行轴承的调试工作。
调试包括检查轴承是否安装正确、润滑情况是否良好以及轴承转动是否灵活等。
如发现异常情况，应及时排除。
四、轴承的维护与保养1. 润滑轴承的润滑非常重要，可以采用脂润滑、油润滑和固体润滑等方式。
在润滑过程中，需要根据工况条件和轴承型号选择合适的润滑剂，并进行定期更换和补充。
2. 清洁保持轴承的清洁是延长轴承寿命的关键。
在清洁轴承时，需要使用专用的清洗剂和清洗设备，彻底清除轴承表面的污垢和残留物。
3. 检查和检测定期检查轴承的运行状态，检测是否存在异常磨损、断裂或变形等问题。
可以运用振动分析、温度检测等方法来判断轴承是否需要更换或维修。

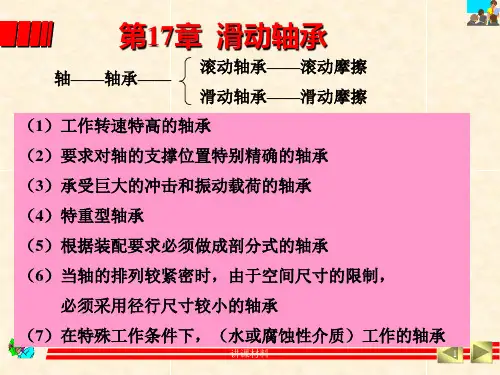

第17章 滑动轴承(高等教学)
2. 多孔质金属材料 有铁基粉末冶金和铜基粉末冶金。将金属粉碎和石墨按一定比例混合， 放在模子中压铸，然后烧，石墨被烧掉，留下间隙形成多孔结构。使用前 浸放在润滑油中，并给润滑油一定的压力，使油渗透进去，工作时产生润 滑。
3. 非金属材料 塑料、橡胶、梗木
讲课材料
8
17.4 轴瓦的结构 供油—油孔 输油—油沟（注意开设的位置） 储油和稳定供油—油室
也可通过测试来确定油的粘度：在同一机器和相同的工作 条件下，对不同粘度油进行试验，功耗小而温升又较低的润滑 油，其粘度较为相宜
讲课材料
17
17.6 润滑方法
讲课材料
18
讲课材料
19
17.7 滑动轴承的条件性计算 失效形式：
1、磨损 2、胶合
导致轴承配合间隙加大，影响轴的旋转精度，甚 至使轴承不能正常工作。
高速重载且润滑不良时，摩擦加剧，发热多，使 轴承上较软的金属粘焊在轴颈表面而出现胶合。
设计准则：条件性计算
讲课材料
20
17.7.1 径向轴承
B
F
许用压强查
1、限制轴承的压强 p ：
表17.4
d
目的 — 防止轴瓦过度磨损。
平均压强： p F [ p] dB
轴颈表面线 2摩、擦限系制速数轴度承的 pv 值 ：
讲课材料
1
滑动轴承设计的内容（非标准件）：
1、轴承的型式和结构 2、轴瓦的结构和材料 3、结构参数（由强度、刚度决定） 4、选择润滑剂和润滑方法 5、轴承的工作能力计算（温度、压力分布、轴承的间隙）
讲课材料
2
17.1 概述
滑动轴承的主要特点：
● 工作平稳，无噪声； ● 运转精度高； ● 形成液体润滑时摩擦损失小，适合于高速； ● 径向尺寸小而且可剖分。

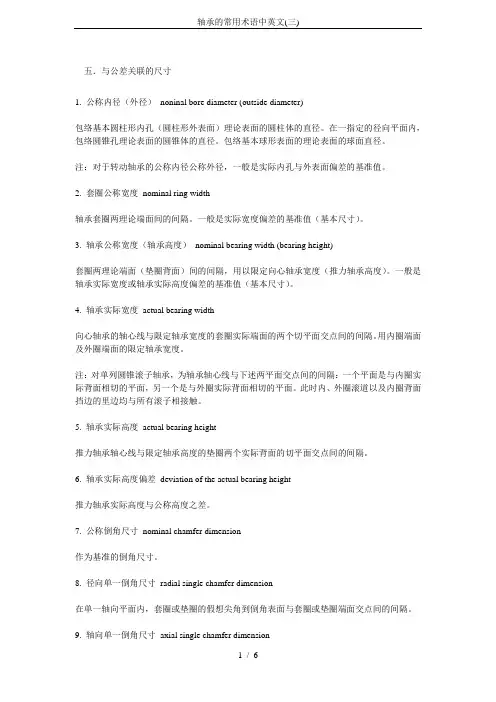

轴承的常用术语中英文(三)
