测井约束下的波阻抗反演
约束稀疏脉冲波阻抗反演及其应用

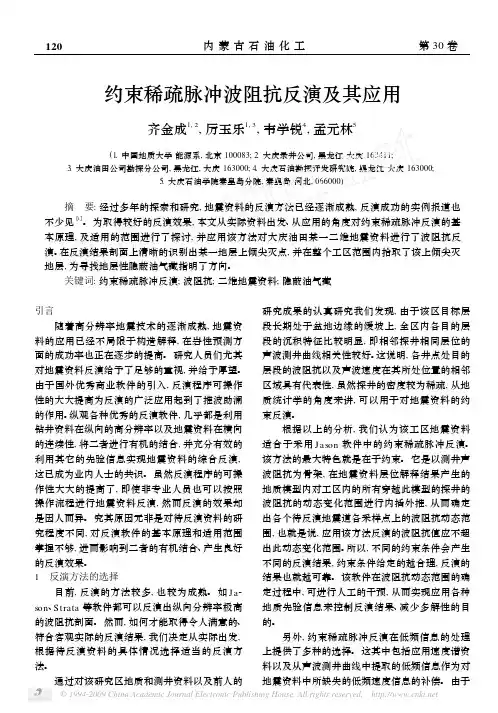

约束稀疏脉冲波阻抗反演及其应用齐金成1,2,厉玉乐1,3,韦学锐4,孟元林5(1.中国地质大学能源系,北京100083;2.大庆录井公司,黑龙江大庆163411;3.大庆油田公司勘探分公司,黑龙江,大庆163000;4.大庆石油勘探开发研究院,黑龙江大庆163000;5.大庆石油学院秦皇岛分院,秦皇岛河北,066000) 摘 要:经过多年的探索和研究,地震资料的反演方法已经逐渐成熟,反演成功的实例报道也不少见〔1〕。
为取得较好的反演效果,本文从实际资料出发、从应用的角度对约束稀疏脉冲反演的基本原理,及适用的范围进行了探讨,并应用该方法对大庆油田某一二维地震资料进行了波阻抗反演。
在反演结果剖面上清晰的识别出某一地层上倾尖灭点,并在整个工区范围内拾取了该上倾尖灭地层,为寻找地层性隐蔽油气藏指明了方向。
关键词:约束稀疏脉冲反演;波阻抗;二维地震资料;隐蔽油气藏引言随着高分辨率地震技术的逐渐成熟,地震资料的应用已经不局限于构造解释,在岩性预测方面的成功率也正在逐步的提高。
研究人员们尤其对地震资料反演给予了足够的重视,并给予厚望。
由于国外优秀商业软件的引入,反演程序可操作性的大大提高为反演的广泛应用起到了推波助澜的作用。
纵观各种优秀的反演软件,几乎都是利用钻井资料在纵向的高分辨率以及地震资料在横向的连续性,将二者进行有机的结合,并充分有效的利用其它的先验信息实现地震资料的综合反演,这已成为业内人士的共识。
虽然反演程序的可操作性大大的提高了,即使非专业人员也可以按照操作流程进行地震资料反演,然而反演的效果却是因人而异。
究其原因无非是对待反演资料的研究程度不同,对反演软件的基本原理和适用范围掌握不够,进而影响到二者的有机结合、产生良好的反演效果。
1 反演方法的选择目前,反演的方法较多,也较为成熟。
如Ja2 son、Strata等软件都可以反演出纵向分辨率极高的波阻抗剖面。
然而,如何才能取得令人满意的、符合客观实际的反演结果,我们决定从实际出发,根据待反演资料的具体情况选择适当的反演方法。
波阻抗反演技术在三维地震勘探煤层解释中的应用
波阻抗反演技术在三维地震勘探煤层解释中的应用王平;马小平;曾宪军;姜飞【摘要】通过测井约束波阻抗反演技术，不仅提高地震资料纵向、横向分辨率，也提高了对复杂煤层及煤层宏观结构解释精度。
利用该技术可对煤层厚度及结构进行定量解释，较好地完成了勘探中的任务要求。
该技术可应用于煤田类似任务要求的勘探工作中。
%Based on the logging technology of the constrained wave impedance inversion,which was not only developed the resolution of the seismic on the longitudinal and horizontal profile,but also advanced the interpretative precision of the polygenic and macrostructure ing the 3-D seismic quantitative analysis technology to the coalbed thick-ness a nd contexture,it’s preferable resolved the coal field explorational mission.and which could also be applicated in the comparable exploratory work.【期刊名称】《新疆地质》【年(卷),期】2013(000)001【总页数】3页(P104-106)【关键词】波阻抗反演;三维地震勘探;分辨率;煤层解释【作者】王平;马小平;曾宪军;姜飞【作者单位】新疆维吾尔自治区地质矿产勘查开发局第九地质大队，新疆乌鲁木齐 830009;新疆维吾尔自治区地质矿产勘查开发局第九地质大队，新疆乌鲁木齐830009;新疆维吾尔自治区地质矿产勘查开发局第九地质大队，新疆乌鲁木齐830009;山东省煤田地质局物探测量队，山东泰安 271021【正文语种】中文【中图分类】P631.4近年来,随着煤炭资源勘查不断深入,勘探目标日趋隐蔽和复杂[1],对地震勘探提出了很高要求[2],不仅要查明地下介质构造形态,还要解释地下介质物性等特征[3]。

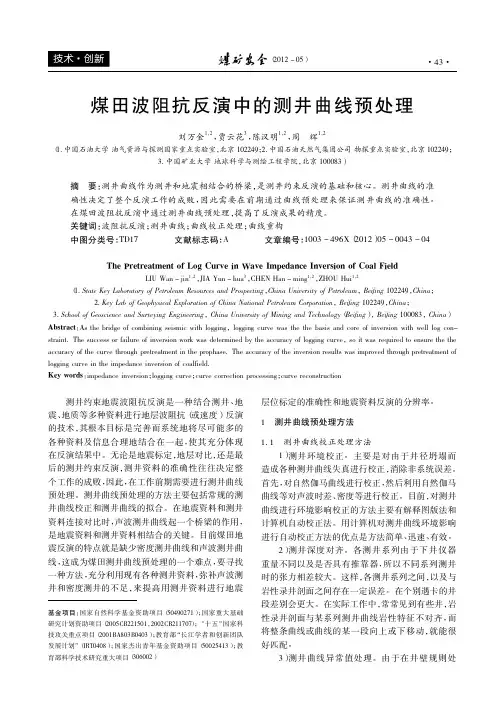

煤田波阻抗反演中的测井曲线预处理
摘 要： 测井曲线作为测井和地震相结合的桥梁，是测井约束反演的基础和核心。测井曲线的准
波阻抗反演在高精度地震勘探中的应用_吴大林
术实质就是： 以具有丰富的高频信息和完整的低频 成份的测井资料，补充地震有限带宽的不足，用已知 的地质信息和测井资料作为约束条件，推算出高分 辨率的地层波阻抗资料，精细地描述煤岩层的平面 展布、深度、厚度、物性的变化规律。
［1］ 徐伯勋，白旭滨，于常青． 地震勘探信息技术提 取、分析和预测［M］． 北京： 地质出版社，2001．
［2］ 邓志文． 复杂山区地震勘探［M］． 北京： 石油工业 出版社，2006． 5．
［3］ 阎世信，吕其鹏． 黄土塬地震勘探技术［M］． 北 京： 石油工业出版社，2002．
［4］ 李大心． 地球物理方法综合应用与解释［M］． 武 汉： 中国地质大学出版社，2003．
ML53、MD24、ML45 孔为区内相邻钻孔，图 3 为 过三孔的联井剖面与地震解释井间煤层对比图。
图 1 41-2 孔合成记录标定图
由于反射波由围岩到煤层顶板，反映为高速到 低速的过程，其反射系数为负，因此煤层的顶板反射 为一负相位的强反射层。同理，反射波由煤层底板 到围岩为低速到高速的过程，其反射系数为正，底板 所对应的为一正相位的强反射层。在阻抗数据体 上，煤层表现低阻抗，煤层厚度轮廓可清晰的反映出 来，图 2 为联井波阻抗反演剖面，从图中可以看出煤 层分布相对比较稳定，只是在局部煤层厚度发生一 些变化，分辨率比较高，与钻孔吻合良好。 2． 2 勘探区 2
地质任务为结合钻孔解释煤层厚度变化趋势， 为了充分利用钻井资料，达到多井约束的目的，对工 区内测井资料逐一进行层位标定，共提取了 3 个子 波进行试验分析，制作合成记录，最终确定区内反演 所用的综合子波。图 1 为 区内 41-2 孔合成记录标 定图，从标定图的对应关系较好，煤层底界面对应一 强波峰，连续性好，借助高分辨率的反演剖面可以进 行煤层横向及厚度变化的识别。
基于特征曲线重构的波阻抗反演在复杂储层预测中的应用

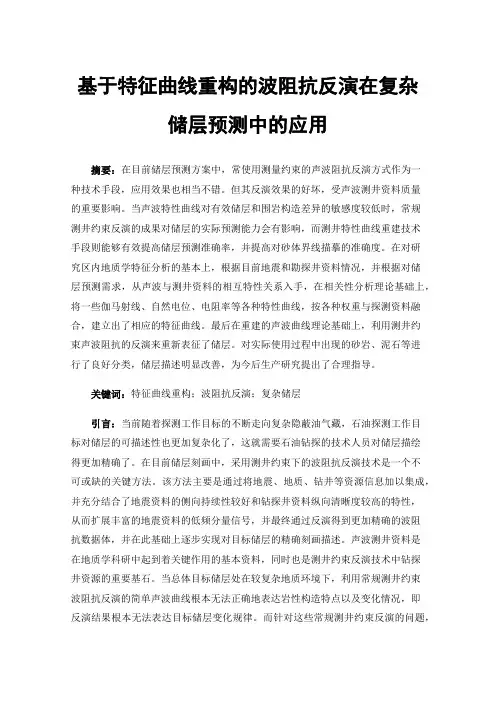

基于特征曲线重构的波阻抗反演在复杂储层预测中的应用摘要：在目前储层预测方案中，常使用测量约束的声波阻抗反演方式作为一种技术手段，应用效果也相当不错。
但其反演效果的好坏，受声波测井资料质量的重要影响。
当声波特性曲线对有效储层和围岩构造差异的敏感度较低时，常规测井约束反演的成果对储层的实际预测能力会有影响，而测井特性曲线重建技术手段则能够有效提高储层预测准确率，并提高对砂体界线描摹的准确度。
在对研究区内地质学特征分析的基本上，根据目前地震和勘探井资料情况，并根据对储层预测需求，从声波与测井资料的相互特性关系入手，在相关性分析理论基础上，将一些伽马射线、自然电位、电阻率等各种特性曲线，按各种权重与探测资料融合，建立出了相应的特征曲线。
最后在重建的声波曲线理论基础上，利用测井约束声波阻抗的反演来重新表征了储层。
对实际使用过程中出现的砂岩、泥石等进行了良好分类，储层描述明显改善，为今后生产研究提出了合理指导。
关键词：特征曲线重构；波阻抗反演；复杂储层引言：当前随着探测工作目标的不断走向复杂隐蔽油气藏，石油探测工作目标对储层的可描述性也更加复杂化了，这就需要石油钻探的技术人员对储层描绘得更加精确了。
在目前储层刻画中，采用测井约束下的波阻抗反演技术是一个不可或缺的关键方法。
该方法主要是通过将地震、地质、钻井等资源信息加以集成，并充分结合了地震资料的侧向持续性较好和钻探井资料纵向清晰度较高的特性，从而扩展丰富的地震资料的低频分量信号，并最终通过反演得到更加精确的波阻抗数据体，并在此基础上逐步实现对目标储层的精确刻画描述。
声波测井资料是在地质学科研中起到着关键作用的基本资料，同时也是测井约束反演技术中钻探井资源的重要基石。
当总体目标储层处在较复杂地质环境下，利用常规测井约束波阻抗反演的简单声波曲线根本无法正确地表达岩性构造特点以及变化情况，即反演结果根本无法表达目标储层变化规律。
而针对这些常规测井约束反演的问题，可以利用测井曲线重建手段加以克服。
沉积规律控制下的测井约束波阻抗反演及其应用
收稿日期:2006210211作者简介:刘彦君(1970-),男,黑龙江巴彦人,在读博士,高级工程师,从事地震资料处理及综合解释工作。
文章编号:100023754(2007)0520133205沉积规律控制下的测井约束波阻抗反演及其应用刘彦君1,2,刘大锰1,年静波3,苗向阳4(11中国地质大学能源学院,北京 100083;21北京中恒利华石油技术研究所,北京 100101;31中国海洋大学海洋地球科学学院,山东青岛 266100;41中国石化江苏油田地质调查处,江苏扬州 210014)摘要:为使反演结果符合地质规律,对多学科综合反演进行了技术实践研究,特别是沉积规律对反演结果的控制作用。
以某三维地震工区为例,在资料分析的基础上,以层序地层学为理论依据进行研究区沉积规律分析,并以此规律为指导进行测井曲线处理、子波提取、波阻抗反演参数选取等方面的探讨。
通过多学科一体化研究工作,得到了准确反映沉积规律的反演数据体,精确预测出了三角洲前缘浊积有利储集砂体的发育范围、展布方向,为该区滚动勘探开发井位部署提供了重要依据。
该研究成果同样适用于其他的砂泥岩沉积地区,尤其适合于各测井资料间差异明显、地震与测井信息间矛盾较大的工区。
关键词:波阻抗反演;沉积体系;测井约束;子波提取中图分类号:P6311445 文献标识码:AW ell logg i n g restr i cted wave i m pedance i n versi on and its appli ca ti on underthe con trol of sed i m en t ary rulesL I U Yan 2jun1,2,L I U Da 2meng 1,N I A N J ing 2bo 3,M I A O Xiang 2yang4(11China U niversity of Geosciences,B eijing 100083,China;21B eijing Zhonghen L ihua Petroleum R esearch Institu 2te,B eijing 100101,Ch ina;31M arine Geosciences College of O cean U n iversity of China,Q ingdao 266100,China;4.Geophysical P rospecting B ureau of J iangsu O ilfield,S inopec,Yangzhou 210014,China )Abstracts:Multidisci p linary inversi on in technical p ractice,es pecially the i m pact of sedi m entary rules on the inversi on results has been studied t o ensure the inversi on results consistentwith the geol ogic rule .Take s ome 3D seis m ic work are 2as as exa mp les,sedi m entary rules in the studied area are analyzed based on data analysis and according t o the theory of sequence stratigraphy,under the guidance of which,well l og p r ocessing,wavelet extracti on and wave i m pendence inver 2si on para meter selecti on are discussed .I nversi on data that could reflect the sedi m entary rules p recisely has been a 2chieved thr ough the multidisci p linary study,which would p redict the exact devel opment range and distributi on directi ons of the favorable accu mulating sand bodies in the delta fr ont turbidite,and thus p r ovide an i m portant reference t o well de 2p l oy ment in the p r ogressive p r ocess of exp l orati on and devel opment .The results are als o adap table t o other sand shale deposited areas,es pecially t o the area with obvi ous differences a mong l ogging data and conflicts bet w een l ogging data and seis m ic data 1Key words:wave i m pendence inversi on;sedi m entary syste m;well l og restricti on;waterlet extracti on 近年来,随着油气勘探技术的需求和计算机技术水平的提高,地震波阻抗反演技术得到迅速发展,各种各样的地震反演软件和反演方法被广泛应用于油气勘探开发生产中,成为储层预测和地震油藏描述必备的技术手段。
波阻抗反演
波阻抗反演通常指利用叠后地震资料进行反演的一种技术，它将地震资料、测井数据、地质解释相结合，充分利用测井资料具有较高的垂向分辨率和地震剖面有较好的横向连续性的特点，将地震剖面“转换”成波阻抗剖面，不仅便于解释人员将地震资料与测井资料连接对比，而且能有效地对地层物性参数的变化进行研究，从而得到物性参数在空间的分布规律，指导油气的勘探开发，地震反演的方法主要有两种，一种是叠前反演，一种是叠后反演，叠前反演主要有旅行时反演和振幅反演，叠后反演主要分为振幅反演和波场反演。
而我们这里所说到的波阻抗反演属叠后振幅反演，主要有递归反演、稀疏脉冲反演和基于模型的反演这三种方法。
二、波阻抗反演方法介绍1、波阻抗反演的基本假设前提1、波阻抗反演的基本假设前提目前我们常用的波阻抗反演软件所用方法基本都是基于褶积模型的基础上建立的，因此要求资料都要满足褶积模型的假设前提，基本可概括为下面的四个方面：(1)、地震模型假设地层是水平层状介质，地震波为平面波法向入射，其地震剖面为正入射剖面，并且假设地震道为地震子波与地层反射系数的褶积。
(2)、反射系数序列在普通递归反演中，假设反射系数为完全随机的序列，而在稀疏脉冲反演中，假设反射系数为由一系列大的反射系数叠加在高斯分布的小反射系数的背景上构成的。
(3)、地震子波假设反射系数剖面中的每一道都可以看作是地下反射率与一个零相位子波的褶积。
实际情况下往往需要对地震剖面进行相位校正处理(4)、噪音分量通常假设波阻抗反演输入的地震数据其振幅信息反映了地下波阻抗变化情况，地震剖面没有多次波和绕射波的噪音分量。
因此，在资料处理时可以考虑的处理流程是反褶积、噪音剔除，尤其是多次波，处理的最终目标是得到真振幅剖面。
类似二维滤波和多道混波这样可以改变地震振幅和特征的处理模块应当避免使用。
有许多反演技术都存在两个问题：一是多解性，即存在多个反演结果与地震数据相吻合；另一个问题是地震数据的带限问题。
测井资料约束的波阻抗反演中的多解性问题
3国家自然科学基金49474227号“复杂地质条件下的地震与测井资料综合约束反演”资助收稿日期:19981120测井资料约束的波阻抗反演中的多解性问题3马劲风(西北大学地质学系,陕西西安710069)王学军 钟 俊 许亚军(石油地球物理勘探局研究院,河北涿州072751) 测井资料约束的波阻抗反演技术,是一种建立于褶积模型基础之上的波阻抗反演技术,由于人们对这种方法的理论基础认识不清,片面地认为使用该方法可以获得高分辨率的波阻抗剖面或对地震资料进行提高分辨率处理。
