汽车运用工程 第2章 汽车动力性
Pe
M .n 9549
kw
式中：M ——发动机转矩，N.m；
n ——发动机转速，r/min。
注意： 1．发动机制造厂提供的特性曲线：在试验台上无空 滤、水泵、风扇、消声、发电机等件，若全带上则称 为“使用特性曲线”。 2．台架试验是在稳定转速下测定P、M。 实际上，发动机热工况，混合气浓度与台架不同。例 如加速时，M比稳定工况下降5～8%。 但是1．变工况的研究不多见
子午线轮胎比斜交轮胎的滚动阻力小得多，同时，它的滚动阻 力在超过使用速度范围界限后的急剧增加也比斜交轮胎明显得多。
常用单位轮荷的轮胎滚动阻力来定义无因次的滚动阻力系数f为：
f＝Ff/W 式中：Ff——轮胎滚动阻力，N；
W——轮胎载荷，N。 由于轮胎接地部分变形，使得压力分布 不再对称于轮胎中心。结果地面法向反力FZ 相对于车轮中心前移了一个距离a。因此， 为了驱动车轮必须施加一个力矩Tf
第二章 汽车动力性
§2-1 汽车行驶阻力
汽车行驶时所需要的功率取决于行驶阻力：
当 P驱 P(F Va )
匀速
P驱 > P(F Va )
加速
一、汽车的行驶阻力
1．车辆阻力 2．空气阻力
1．车轮阻力 组成：1）滚动阻力 2）路面阻力 3）轮胎侧偏阻力
1）滚动阻力 a. 变形阻力 b. 摩擦力
3．上坡（度）阻力
由于坡道阻力及滚动阻力与道路有关，所以通常以道路阻力代表两者之和。
二、动态行驶阻力
汽车加速时，需要克服其质量加速时的惯性力。 汽车质量： ① 平移质量
② 旋转质量
1.平移质量的加速与减速
车辆加速时，出现了平移质量的加速惯性阻力：
2.旋转质量的加速与减速
车辆加速时，车上旋转质量的转速也相应增加，引起了 旋转质量的加速阻力
【汽车运用工程-许洪国】2-5汽车动力性试验
dv Tr Ff Fw m dt rd
Tr---传动系加在驱动轮的摩擦阻力矩(可在室内试验 台上测得)。
由于试验车速较低，可认为这是低速滚动阻力。
第二章 汽车动力性 第五节 汽车动力性试验 首页 前页 后页 末页 6/20
“ 十二五” 普通高等教育本科国家级规划教材 “ 十二五” 普通高等教育汽车服务工程专业规划教材
第二章 汽车动力性
非接触式车速测定仪
首页 前页 后页 末页 9/20
第五节 汽车动力性试验
“ 十二五” 普通高等教育本科国家级规划教材 “ 十二五” 普通高等教育汽车服务工程专业规划教材
一、道路试验
受光器光学系统设计 的特点是焦点深度较 大，所以物镜和地面 之间距离即使变化 10cm，对测量精度的 影响也不到0.1%。
Tt Fx rd TR
由转鼓力矩平衡得
Tt Fd (rd R) FL 则驱动力为 Ft rd rd
第二章 汽车动力性 第五节 汽车动力性试验 首页 前页 后页 末页 12/20
T Fx R TR
单转鼓试验台
“ 十二五” 普通高等教育本科国家级规划教材 “ 十二五” 普通高等教育汽车服务工程专业规划教材
首页
前页
后页
末页 2/20
“ 十二五” 普通高等教育本科国家级规划教材 “ 十二五” 普通高等教育汽车服务工程专业规划教材
一、道路试验
1. 测定最高车速vamax
汽车达到最高车速后测定其通过 1km路段的时间，即可求得vamax。
第二章 汽车动力性
第五节 汽车动力性试验
首页
前页
后页
末页 3/20
“ 十二五” 普通高等教育本科国家级规划教材 “ 十二五” 普通高等教育汽车服务工程专业规划教材
汽车运用工程 第6讲 汽车动力性-汽车动力性分析
效率η(%) 95 90 96 92 98
汽车速度与转速及传动系参数的关系式
ua
3.6rr
2n
60
0.377
rr n，km/h igi0
rr—车轮滚动半径，m n—发动机转速，r/min
车轮滚动半径＝滚动圆周/2π
子午线轮胎 rr ＝0.97×自由半径 斜交轮胎 rr ＝0.95×自由半径
车轮动态半径是指车轮承受铅垂载荷和转矩时 的半径，在硬路面上近似与单纯承受铅垂载荷 的静力半径相等，其经验计算式为
PW
)
传动系最小速比是由最高车速要求所 决定的。
当驱动功率和克服行驶阻力所需功率 相等时，该点车速即为最高车速。
一般最高车速在平直、良好道路上测 得，所以达到最高车速时，功率平衡
方程式为 Pt (PW Pf ) 0
对于轿车，最高车速经常设计在发动机的 最大功率点附近，有三种设计方案。
1) uamax设计—最 高车速(即阻力功 率曲线与驱动功
率曲线的交点)对 应于发动机的最
大功பைடு நூலகம்点的转速
n(Pemax ) 。
1)uamax设计 优点----可利用发 动机发出的最大 功率，达到理论 最高车速。
缺点----在接近的 最高车速范围内， 后备功率较小， 加速和抗逆风的 能力不足。
2)高速设计—最高车 速对应的发动机转 速高于n(Pemax)。 这种设计方案常用 于带4挡变速器的轿 车。
《汽车运用工程》
第6讲 汽车动力性
汽车动力性分析
驱动轮上的驱动力为
Ft
TsT igi0
rd
Ts—使用状态的发动机转矩
T—传动系效率
ig , i0 —变速器和主减速器速比

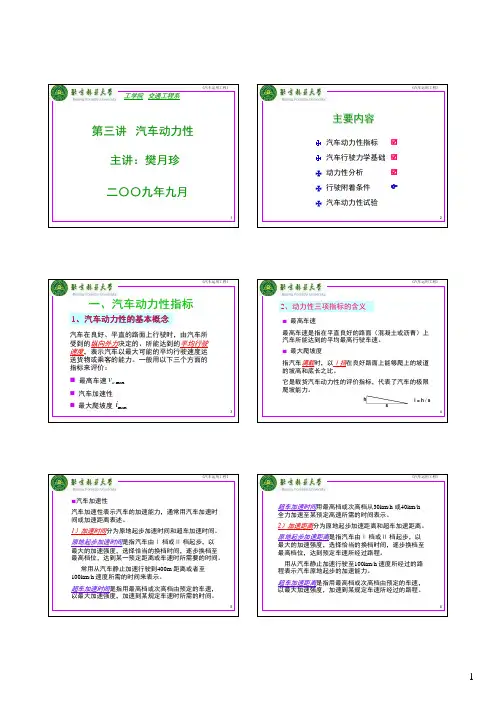

汽车运用工程第三讲
1《汽车运用工程》第三讲汽车动力性主讲：樊月珍二〇〇九年九月工学院交通工程系2《汽车运用工程》汽车行驶力学基础主要内容动力性分析行驶附着条件汽车动力性试验&;;汽车动力性指标;3《汽车运用工程》1、汽车动力性的基本概念maxi 汽车在良好、平直的路面上行驶时，由汽车所受到的纵向外力决定的、所能达到的平均行驶速度，表示汽车以最大可能的平均行驶速度运送货物或乘客的能力。
一般用以下三个方面的指标来评价：最高车速 汽车加速性 最大爬坡度maxa v 一、汽车动力性指标4《汽车运用工程》2、动力性三项指标的含义最高车速最高车速是指在平直良好的路面（混凝土或沥青）上汽车所能达到的平均最高行驶车速。
最大爬坡度指汽车满载时，以Ⅰ挡在良好路面上能够爬上的坡道的坡高和底长之比。
它是载货汽车动力性的评价指标，代表了汽车的极限爬坡能力。
hsi = h / s5《汽车运用工程》 汽车加速性汽车加速性表示汽车的加速能力，通常用汽车加速时间或加速距离表述。
1）加速时间分为原地起步加速时间和超车加速时间。
原地起步加速时间是指汽车由Ⅰ档或Ⅱ档起步，以最大的加速强度，选择恰当的换档时间，逐步换档至最高档位，达到某一预定距离或车速时所需要的时间。
常用从汽车静止加速行驶到400m 距离或者至100km/h 速度所需的时间来表示。
超车加速时间是指用最高档或次高档由预定的车速，以最大加速强度，加速到某规定车速时所需的时间。
6《汽车运用工程》超车加速时间用最高档或次高档从30km/h 或40km/h全力加速至某预定高速所需的时间表示。
2）加速距离分为原地起步加速距离和超车加速距离。
原地起步加速距离是指汽车由Ⅰ档或Ⅱ档起步，以最大的加速强度，选择恰当的换档时间，逐步换档至最高档位，达到预定车速所经过路程。
用从汽车静止加速行驶至100km/h 速度所经过的路程表示汽车原地起步的加速能力。
超车加速距离是指用最高档或次高档由预定的车速，以最大加速强度，加速到某规定车速所经过的路程。
