常用井下作业工具(2部分)
井下作业设备及井下工具
•
3）不能将管钳当榔头或撬杠用。
• 4）用后应及时洗净、涂抹黄油，防止旋 转螺母生锈。用后放回工具架上或工具箱内
•2、扳手
•扳手用来扳动一定范围尺寸的螺栓、螺母，启闭阀 类，上卸杆类丝扣等。
•扳手的种类很多，常用的扳手有：活动扳手、梅花 扳手、套筒扳手、死扳手、抽油杆扳手、球阀扳手、 管汇扳手等。下面主要介绍几种常用的扳手。 •（1）活动扳手 •活动扳手是开口大小可在规定的范围内进行调节， 拧紧或卸掉不同的螺帽、螺栓的工具
•（2）死扳手 •死扳手是指只能上卸一种规格的螺栓、螺母的专用工具。 •常用死扳手的规格有M24、M30、M36等几种。 • 1）使用方法 • a）应选择与螺栓、螺母的尺寸大小相适应的死扳手进行使用。 • b）检查死扳手及手柄有无裂痕，无裂痕方可使用。 • 2）注意事项及保养方法
•a）使用时可以砸击，但应防止死扳手飞起或断裂伤人。
•1）扳手的使用方法 • 1）使用时应根据所上卸的螺母、螺栓的规格大小来选用 扳手的范围。 • • • 2）使用扳手夹螺母应松紧适宜。 3）拉力的方向要与扳手的手柄成直角。
•2）注意事项及保养方法 1）活动扳手禁止采用套筒式扳手。
3）禁止反打扳手。
•
4）用过后应及时擦洗干净，抹黄油。
•b）扳转死扳手时应逐渐用力，防止用力过猛造成滑脱或断裂。 •c）手扶死扳手虎口上面时，布要被夹伤。 d）用后及时擦洗干净放好。
井下作业常用地面工具
一、地面工具 1、管钳
管钳是用 来转动金属管或其它圆柱形工件，是管路安装 和修理工作中常用的工具。
•管钳的规格和使用范围 •管钳的规格是指管钳头合口时的长度。常用的有18、 24、36、48英寸，其技术规范见表1—3。
井下作业知识详述
4、脱节器
脱节器是有杆大泵抽油杆和活塞的专用对接工具。具有结构简单， 并且在抽油泵的上下冲程中都产生自锁，工作性能比较可靠。它解 脱灵活，承载力较大，能适应深抽、大排量抽油。全套工具由上下 两部分构成。 上部分：即随抽油杆下入部分。包括上接头和锁爪。上接头和锁爪 以螺纹连接并用销顶防松。 下部分：即随泵下入部分。包括中心杆、弹簧，锁紧滑套和下接头 等，中心杆与下接头以螺纹连接并用销钉防松，弹簧套在中心杆上， 滑套套住中心杆和下接头，并可上下滑动。 此外泵上还需配装一个 释放接头。 工作原理：下井前将锁爪拔出，其余部分接于柱塞上端随泵筒下井， 锁爪随抽油杆下井。当锁爪随抽油杆下至泵内时，锁爪套住中心杆 向下滑动（中心杆不下移）锁爪与中心杆对接为一体从而实现抽油 杆与活塞的对接。 脱开：检泵作业，只需将抽油杆上提，当脱节器上行至释放接头处 滑套受阻，压缩弹簧，锁爪与中心杆自动脱开，达到抽油杆与柱塞 脱节分离的目的。
常用的井下工具
常用的井下工具
2、铅模：
铅模是井下作业常用辅助工具之一。用于检 查套管的完好程度及变形情势：用于打捞作 业，了解井内鱼顶状况。 结构：平底铅模结构 主要由油管短节、钢筋 和铅构成 工作原理： 以了解鱼顶状况为例：当铅模下
入井内接近鱼顶时，正循环冲洗后，慢放管
柱使铅模接触并施加一定的压缩载荷，由于 铅为软质金属，鱼顶即使铅模地面产生痕迹， 由印迹分析井下鱼顶状况。
弹簧式套管刮削器
注意事项： 工具与管柱的连接丝扣必须拧紧， 防止接头松扣；
刮削器公接头可朝上，也可朝下。
刮削器下井过程中如遇阻，可缓慢 旋转几周再下放。 刮削过程中，自始至终必须保持循 环畅通。
常用的井下工具
7、封隔器 是用于井下套管或裸眼里封隔油、气、水层的专用工具。 它通过外力作用，使胶皮筒长度缩短和直径变大密封油、 套环形空间，分隔封隔器上下的油(气、水)层，从而实 现油、水井的分层测试、分层采油、分层注水、分层改造 和封堵水层。 在众多的井下工具中，封隔器的种类最多， 应用最广泛。每一种井况对封隔器都有不同的要求，从而 产生了多种类型的封隔器。尽管封隔器的花样繁多，但基 本结构相差无几。主要包括密封、锚定、座封、解封、扶
常用井下作业工具
螺杆钻具
工作原理：通过螺杆的旋转 和推进，实现钻孔和取芯
结构特点：由螺杆、钻头、 钻杆等部件组成
应用范围：广泛应用于石油、 天然气、地热等井下作业
优点：效率高、操作简便、 适应性强、使用寿命长
井下作业工具的使
04
用方法
钻头的使用方法
添加标题
钻头选择：根据井下 地质条件选择合适的 钻头类型
添加标题
考虑操作安全：选择操作简 单、安全可靠的工具
注意操作安全
确保工具质量合格，符合安全标准 操作前检查工具是否完好，有无损坏 操作时遵守操作规程，避免违规操作 定期对工具进行维护和保养，确保其性能稳定 操作过程中注意观察工具状态，发现异常及时处理 操作结束后，及时清理现场，确保安全
注意工具的可靠性
螺杆钻具的使用方法
检查螺杆钻具各部件是否完好， 确保钻具正常工作
连接钻具与钻机，确保连接牢 固可靠
启动钻机，调整钻具转速和扭 矩，确保钻具正常工作
钻具下放至井底，开始钻井作 业，注意观察钻具工作情况， 及时调整钻具转速和扭矩
钻具钻至预定深度后，停止钻 井作业，将钻具提至井口，进 行接至钻机，准备下一次钻 井作业
,
常用井下作业工具
汇报人：
CONTENTS
目 录
01 单击添加目录标题
02 井下作业工具的种类
03 常用井下作业工具的特点
04 井下作业工具的使用方法
05 井下作业工具的维护与保养
06
井下作业工具的选择与使用 注意事项
01
添加章节标题
井下作业工具的种
02
类
手动工具
手动钳子：用于夹持、 剪切、弯曲等操作
液压扩张器：用于扩张或收缩物体

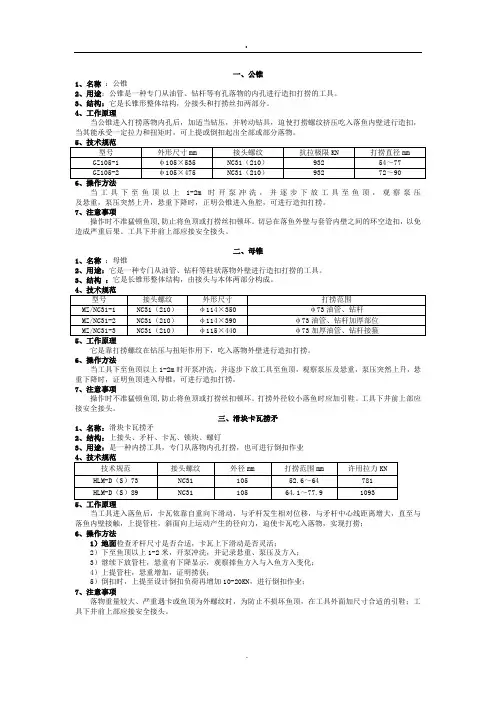

井下作业常用工具2件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
《井下作业》第二章 井下作业设备及工具
第 二 章 井 下 作 业 设 备 及 工 具
井下作业需要依靠一些专门的设备和工具来完成。一般来说，凡是进行油（水）井维 修所使用的设备和工具可统称为井下作业设备及工具。主要包括：吊升动力设备、循环冲洗 设备、修井辅助设备和修井工具等。使用时要依据所在作业的具体内容、井的性质及深浅程 度、事故的性质和类型进行合理地选择；同时，还要考虑到油田现有设备状况、油田或施工 井所处的地理环境及位置，以及设备使用的经济效益等因素。对所用设备及工具进行合理选 择，可以使设备及工具的能力符合要求并得到充分发挥，提高效益，保证安全。为了确保安 全作业，首先必须了解和掌握井下作业所用设备及工具的基本结构、工作原理、性能和安全 使用要求。
为
宜。刹车下不准支垫撬杠等异物，防止进入曲拐下面卡死曲柄，造成刹车失灵事故。
刹把的高低位置应便于操作，并具备固定刹把的链或绳。刹车钢带两端的销子是
保险销，刹车系统的销子及保险销必须齐全可靠。
刹车片磨损剩余厚度小于
时应更换，刹车片不准更换单片，以防接触面不
均失灵。刹车片的螺钉、弹簧垫必须齐全。
第 三 节 井 架
第 一 节 通 井 机
一、用途及主要技术参数
通井机是目前各油田修井作业最常用的一种动力设备，它的作用是起下油管、钻杆
（抽油杆），以及井下打捞、抽汲等施工作业，是一种履带自行式拖拉机型（ 般不带井架）
的修井动力设备。其越野性能好，适用于低洼地带，它的缺点是行走速度慢，不适应快速转
移施工的要求。
灯亮了，表示封锁挂合，这时方向机应处于中间行驶位置。
井下作业常用工具20件
一、公锥1、名称：公锥2、用途：公锥是一种专门从油管、钻杆等有孔落物的内孔进行造扣打捞的工具。
3、结构：它是长锥形整体结构，分接头和打捞丝扣两部分。
4、工作原理当公锥进入打捞落物内孔后，加适当钻压，并转动钻具，迫使打捞螺纹挤压吃入落鱼内壁进行造扣，当其能承受一定拉力和扭矩时，可上提或倒扣起出全部或部分落物。
当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，正明公锥进入鱼腔，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
切忌在落鱼外壁与套管内壁之间的环空造扣，以免造成严重后果。
工具下井前上部应接安全接头。
二、母锥1、名称：母锥2、用途：它是一种专门从油管、钻杆等柱状落物外壁进行造扣打捞的工具。
3、结构：它是长锥形整体结构，由接头与本体两部分构成。
它是靠打捞螺纹在钻压与扭矩作用下，吃入落物外壁进行造扣打捞。
6、操作方法当工具下至鱼顶以上1-2m时开泵冲洗，并逐步下放工具至鱼顶，观察泵压及悬重，泵压突然上升，悬重下降时，证明鱼顶进入母锥，可进行造扣打捞。
7、注意事项操作时不准猛顿鱼顶,防止将鱼顶或打捞丝扣顿坏。
打捞外径较小落鱼时应加引鞋。
工具下井前上部应接安全接头。
三、滑块卡瓦捞矛1、名称：滑块卡瓦捞矛2、结构：上接头、矛杆、卡瓦、锁块、螺钉3、用途：是一种内捞工具，专门从落物内孔打捞，也可进行倒扣作业当工具进入落鱼后，卡瓦依靠自重向下滑动，与矛杆发生相对位移，与矛杆中心线距离增大，直至与落鱼内壁接触，上提管柱，斜面向上运动产生的径向力，迫使卡瓦吃入落物，实现打捞；6、操作方法1）地面检查矛杆尺寸是否合适，卡瓦上下滑动是否灵活；2）下至鱼顶以上1-2米，开泵冲洗，并记录悬重、泵压及方入；3）继续下放管柱，悬重有下降显示，观察捧鱼方入与入鱼方入变化；4）上提管柱，悬重增加，证明捞获；5）倒扣时，上提至设计倒扣负荷再增加10-20KN，进行倒扣作业；7、注意事项落物重量较大、严重遇卡或鱼顶为外螺纹时，为防止不损坏鱼顶，在工具外面加尺寸合适的引鞋；工具下井前上部应接安全接头。
井下作业工上岗讲义——常用井下工具及仪器、仪表
二、常用井口设备与工具
1、吊卡 起吊并卡住油管或其他钻具的专用用具。在起下油管时，吊卡在油管或 钻杆上并卡住接箍，两端悬挂在吊环上，通过提升系统上下活动完成起 下井下管柱作业，常用的吊卡有活门式和月牙式两种。
使用方法：
①使用前检查活门、月牙及销子是否灵活好用。
②操作时应先将活门或月牙拉开到位，然后扣在油管或钻杆上，再合上 活门或月牙。
第二节 常用井下工具及仪器、仪表
一、井下常用修井工具
1、铅模
1）用途：铅模是探视井下套管损坏类型、程度 和落物深度、鱼顶形状、方位的专用工具，根据 印痕判断事故的性质，为制定修理和打捞落物的 措施及选择工具提供依据。
2）结构：平底铅模和锥形铅模
可咬管件最大直径mm
60 70 80 100
保养及注意事项：
（1）使用管钳时应先检查固定销钉是否牢固，钳头、 钳柄有无裂纹，有裂痕者不能使用。
（2）较小的管钳不能用力过大，不能加加力杠使用。
（3）不能将管钳当锤子或撬杠使用。
（4）用后要及时洗净，涂抹黄油，防止旋转螺母生锈， 放回工具架上或工具房内。
①使用时要先检查三通焊接部分是否牢靠，有无开焊现象，有 开焊的不能用。 ②检查三通螺纹是否完好，无断裂、无错扣者可用。 注意事项： ①使用过程要注意保护螺纹、防止偏扣。
②用后要擦洗干净，带上护丝，放在工具架上，长期不用应涂 抹黄油。
3、活动弯头 改变施工管线连接方向和便于管线连接的管件。 使用方法： ①使用时应检查弯头的各种部件是否灵活好用，完整无缺，符合标 准才能使用。 ②压力要符合施工工艺要求，达不到标准的不能使用。 用时带紧由壬，调整到所需要的角度再砸紧。 注意事项： ①用后要清洗干净放好。 ①对轴承要经常注油，以防锈死。
井下作业常用工具工具
由上接头、矛杆、卡瓦、锁块及螺钉等组成。
三、 技术规范：
规格型号HLM-D（S）73，外径105（mm） 接头螺纹NC31（210） 打捞尺寸52.6~64mm 许用拉力781kN 长度550，650，750，800，1000，1200，1500，1800，2000mm
4、 如管柱未卡，可直接下此工具，如遇卡严重，可配合震击类工具使用。
第八、 短鱼顶打捞筒
一、 用途：
打捞鱼头离卡点距离很短或鱼顶在接箍以上长度很小的落物。一般鱼头露出50mm就能被抓住。
二、 结构：
上接头、控制环、蓝式卡瓦、筒体、引鞋（很短，约20mm，卡瓦离底部很近）等
三、 作用原理：
六、注意事项：
1打捞时 不允许猛顿鱼顶，以防止鱼顶或打捞螺纹顿坏。
2注意分析判断造扣位置，切忌在落鱼外壁与套管内壁的环行空间造扣，以避免造成严重后果。
第二、 母 锥
一 、用途：
是一种专门用于从管柱外壁进行造扣打捞的工具，如油管、钻杆等。
二 、结构：
是长筒形整体结构，有上接头与本体两部分构成。接头上有正反扣标志槽。本体内锥面上有打捞螺纹。
螺旋式卡瓦打捞筒：上接头、壳体总成、螺旋式卡瓦、控制环、密封圈、引鞋
三、 作用原理：
捞获落鱼后，上提钻具，卡瓦外螺旋锯齿形锥面与筒体内相应的齿面有相对位移，将落鱼卡紧捞出。
四、 技术规范：
A系列可退式打捞筒：规格型号LT-03TA 外形尺寸114*846mm 接头螺纹NC31 打捞尺寸:不带台肩72~74.5mm;带台肩77~79mm
抗拉极限≥932kN,
四、作用原理：
公锥进入打捞鱼腔之后，加适当钻压旋转钻具吃入落物内壁进行造扣，当其能承受一定的拉力和扭距时，可采用上提或倒扣的办法将落物全部或部分捞出。
井下作业工具
井下工具部分(一)Y211-114型封隔器(二)结构：上接头,O型胶圈,胶筒,卡瓦座,扶正块,滑环销钉,中心管,下接头,卡瓦,锥体,座封剪钉(三)按所需座封高度上提管柱, 然后下放管柱,因扶正器在弹簧张力的作用下, 使扶正器与套管壁产生摩擦力, 沿轨迹管的轨迹槽运动, 滑环销钉从短轨道上死点运动(四)规格型号:Y211-114型封隔器,外径:114mm, 长度:2070mm,内径:48mm (一)到长轨道的上死点,卡瓦被锥体撑开, 卡牢在套管壁上, 同时剪断剪钉, 胶筒在一定管柱作用下被压缩, 使胶筒直径变大, 而密封油套环形空间, 需解封时,上提管柱即可.(二)用途:分层采油,分层处理使用范围:117-132mm套管内(三)技术要求:(1)封隔器下端接尾管长度一般不能大于50m, 或与卡瓦式封隔器配套使用.(2)封隔器坐封高度决定于下入深度,座封载荷,和胶筒密封压缩距等因素.(3)坐封负荷一般80kN为宜.(4)操作平稳,防止猛提猛放,避免中途坐封.(5)封隔器密封件避开套管节箍位置.(6)上提管柱高度不能超过防座距,防止中途座封.(7)单级使用或支撑式配合.不宜多级使用,但可以和支撑式封隔器配套使用,当使用深度超过3000米时,换向和坐封不十分可靠.（二） FXY445-112封隔器一、名称型号：FXY445-112封隔器结构：1、液压部分2、锁紧部分3、密封部分4、卡瓦锚定部分技术参数：1、适用于作业井口径Φ124-Φ126mm2、工作压力≦20mpa3、工作温度≦120℃4、钢体最大外径：112mm 内通径49mm5、自验封压力：17mpa 1mpa6、座封压力：p＝22 1map7、耐上下压差：≦20mpa8、解封载荷：F≦60KN操作规程：座封：将工具下至预定位置后，投入Φ30mm钢球，注水打压，压力18mpa，稳压5min，如管线无渗漏，说明自验封完成。
继续加压至22mpa，上提管柱，实现丢手。
钻井井下作业工具大全展示ppt课件
03
常见钻井井下作业工具介绍
牙轮钻头
01
02
03
结构组成
由钻头体、牙轮、轴承及 喷嘴等部件组成。
工作原理
通过牙轮在井底滚动破碎 岩石，同时利用喷嘴喷射 钻井液清洗井底并冷却钻 头。
适用范围
适用于软到中硬地层的钻 井作业。
金刚石钻头
02
01
03
结构组成
由钻头体、金刚石复合片、喷嘴等部件组成。
工作原理
尺寸检查
核对工具尺寸是否符合设计要求，特别是关键部位的尺寸。
使用前检查与准备工作
• 性能测试：对工具进行必要的性能测试，如密封性、耐压性等。
使用前检查与准备工作
清洁工具
清除工具表面的油污、泥土等杂质。
润滑保养
对需要润滑的部位进行润滑保养，确保工具在井下作业过程中运 转顺畅。
安装调试
按照操作规程对工具进行安装和调试，确保工具处于正常工作状 态。
• 经济性：在满足安全和适应性的前提下，选择性价比高的工具。
选型原则和方法
01
选型方法
02
03
04
了解井身结构和井眼轨迹，确 定所需工具的基本类型和规格
。
分析地层特性，选择适合地层 特性的工具材料和结构。
参考类似井的作业经验，选择 经过验证的可靠工具。
使用前检查与准备工作
外观检查
检查工具表面是否有裂纹、变形、严重磨损等缺陷。
02
钻井井下作业工具核心技术
钻头设计与制造技术
钻头类型与结构
包括刮刀钻头、牙轮钻头、金刚石钻头等，介绍各 种钻头的结构特点、适用地层及工作原理。
钻头材料
阐述钻头制造中常用的高性能合金钢、硬质合金、 金刚石等材料的性能特点与选用原则。
井下作业工具大全
措施层
割缝喷砂器
二、分层注水工艺管柱
1)、套管保护分层注水管柱。
套管保护液 Y341封隔器 偏配 注水层 Y341封隔器
用途：主要注水井分层注水， 并保护油套管。
偏配
952-1凡尔 注水层 注水层 筛管丝堵
工作原理：油管内蹩压坐封封 隔器，将不同注水层和套管环 空封隔，通过投捞调配偏心配 水器的水咀尺寸，调整不同层 位的注水量。
特点：该管柱注水层数与封隔 器级数相同，套管保护液保护 上部油套管。
2)、高压注水管柱。
用途：主要用于超高压注水。 工作原理：从油管内投球,打压至 设计压力,打开球座,同时坐封封隔 器,封隔下部注水层与上部油套环 行空间,在高压注水时,对套管实现 保护。连通阀在必要时可实现环空 与油管内外的连通。 特点：该管柱由Y241型封隔器等工 具组成，可有效锚定和扶正管柱并 实现管柱伸缩补偿，满足40MPa以 上超高压注水的需要。
一、酸化压裂管柱
1)、酸化压裂下层管柱。
用途及范围：主要用于 深井酸化或压裂下层。
安全接头 水力锚 Y341或Y241封隔器 坐封球座
工作原理:从油管内投球, 打压至设计压力,打开球 座,同时坐封封隔器,封 隔下部措施层与上部油 套环行空间,在高压措施 施工时,对套管实现保护。
措施层
2)、深井高温高压酸压管柱。
封堵层
Y341堵水封隔器 采油层
支撑器
坐封球座
2)、整体堵水采油管柱。
抽油泵
用途：主要用于卡堵水采油。 工作原理：泵抽管柱带封隔器下井， 通过旋转或上提下放方式实现封隔 器坐封，选定油层实现分层开采。
封堵层
Y221封隔器或 Y211封隔器 采油层
特点：该管柱由机械卡瓦式封隔器 等工具组成，采用堵水采油一体化 管柱结构。
井下作业工工具大全
常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。
4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。
3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
常用井下作业工具介绍
卡瓦压缩式封隔器
该封隔器可防止油管柱的轴向移动，靠下放一定管 柱重力坐封封隔器，压缩胶筒，使其直径变大，封隔油、 套环行空间，可用于分层试油、卡堵水、浅层酸化压裂， 与丢手配合可实现无管柱封层。
主要技术参数
规格
连接 螺纹
最大 外径 mm
最小 通径 mm
工具 总长
mm
适用 井温
℃
坐封载荷 KN
适用 套管
液压防喷盒
液压防喷盒是用于油井试油或抽汲过程中钢丝绳及井口 的密封,以防止酸液、原油和 水从钢丝绳、井口喷出,污染环 境，以改善工作环境条件，减轻工人劳动强度的一种专用工 具。
工作时靠手压泵产生的压力油经液压管线及控制阀被输 送到防喷盒本体内，推进活塞，使密封胶筒产生径向的多级 的收缩，对钢丝绳和防喷盒本体同时进行密封，在钢丝绳下 放时，手压泵必须回油，使活塞复位，密封胶筒松懈，内孔 扩大。钢丝绳在扶正轮扶正状况下可迅速下放。
井下 常用作业工具
• 地面配套工具 • 抽油泵及辅助工具 • 封隔器及辅助工具 • 修井打捞工具 • 修井螺杆钻具 • 激光割缝筛管 • 钻磨铣工具 • 套管整形及修复工具
第一部分
井口采油（气）树
采油（气）树的作用是控制与调节油、气，合理地进行生产，确保 顺利地实施压井、测试、打捞、注液等修井与采油（气）作业。
板式泄油器、滑套式泄油器。
撞击式 泄油器
70泵挡板 式泄油器
挡板式 泄油器
抽油杆脱卡器 抽油杆扶正器 抽油杆扶正器 抽油杆防脱器
第三部分
封隔器是在套管里封隔油层的重要工具， 它的主要元件是胶皮筒，通过水力或机械的 作用，使叫皮筒鼓胀密封油、套管环行空间， 把上、下油层分开，达到某种施工目的。封 隔器的种类很多，按封隔器封隔件实现密封 的方式分为：自封式、压缩式、扩张式、组 合式四种。
井下作业工工具大全
常用工具技术参数及用途一、可退式打捞矛1、名称型号：LM-T73可退式打捞矛2、用途：是从鱼腔内孔进行打捞的工具；用于油气田修井过程中打捞钻杆、油管、套管及圆柱形空心状落物。
3、结构：由芯轴、圆卡瓦、释放圆环和引鞋等组成。
4、原理：打捞，自由状态下圆卡瓦外径略大于落物内径。
当工具进入鱼腔时，圆卡瓦被压缩，产生一定的外胀力，使卡瓦贴近落物内壁。
随芯轴上行和提拉力的逐渐增加，芯轴、圆卡瓦上的锯齿形螺纹互相吻合，卡瓦产生径向力，使其咬住落鱼实现打捞。
退出，一旦落鱼卡死，无法捞出需退出捞矛时，只要给芯轴一定的下击力，就能使圆卡瓦与芯轴的内外锯形齿螺纹脱开(此下击力可由钻柱本身重量或使用下击器来实现)，再正转钻具2～3圈(深井可多转几圈)，圆卡瓦与芯轴产生相对位移，促使圆卡瓦沿芯轴锯齿形螺纹向下运动，直至圆卡瓦与释放圆环上端面接触为止(此时卡瓦与芯轴处于完全吻合位置)，上提钻具，即可退出落鱼。
5、技术规范：（1）规格型号：LM-T73 (2)外形尺寸：Φ95mmx651mm （3）接头螺纹：27/8REG （4）使用规范及性能参数：①打捞范围：54.6－62mm。
②许用拉力：535KN ④卡瓦窜动量：7.7mm6、操作方法：1)根据落鱼内径的尺寸，选用与之相适应的可退式打捞矛；2)检查工具，使卡瓦的轴向窜动量符合要求，用手转动卡瓦使其靠近释放环，此时工具处于自由状态。
3)接好钻具下钻，下至鱼顶以上1-2m左右，开泵循环慢下放钻具探鱼顶；4)探准鱼顶后，试提打捞管柱并记录悬重；5)正式打捞；当捞矛进入鱼腔，选重有下降显示时，反转钻具1-2圈，芯轴对卡瓦产生径向推动，迫使芯轴上行，使卡瓦卡住落鱼而捞获；6)上提钻具，若指重表悬重增加，证明捞获，即可起钻；若选重不增加，可重复上述操作直至捞获。
7)如上提拉力接近或大于钻具负荷时，可用钻具下击芯轴，并正转钻具2-3圈后再上提钻具，即可将工具退出。
7、注意事项：工具入鱼平稳，不能超负荷使用，用后及时保养、清洗、检查涂油。
钻井井下作业工具大全展示
一、油水井井下作业的种类
小修作业现场
一、油水井井下作业的种类
小修作业现场
一、油水井井下作业的种类
大修作业现场
一、油水井井下作业的种类
大修作业现场
一、油水井井下作业的种类
大修作业现场
01
凡是井下施工作业所需用的下井工具统成为井下工具。井下工具大体分为井下作业施工工具、井下生产工具、作业大修工具三大类。
水龙头作用
用来带动方钻杆旋转井下钻具，在处理事故时，用于进行套铣、倒扣、磨铣、刮削、钻水泥塞等旋转作业施工项目。
修井转盘作用
*
修井水龙头
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。
PART.01
水龙带可与水龙头配套使用，在钻进中循环泥浆、冲砂等情况下传输动力液。使用水龙带时不能超过其最高的工作压力。
凡是井下施工作业所需用的下井工具统成为井下工具。
项目
代号
单位及说明
尺寸特征
长度
L
mm
外直径
Φ
mm
外直径×内直径
Φ
mm
连接螺纹
上端螺纹尺寸×下端螺纹尺寸
M（普通螺纹）
mm
T（梯形螺纹）
mm
S（锯齿形螺纹）
mm
TBG（平式油管螺纹）
mm（in）
UP TBG（外加厚油管螺纹）
mm（in）
使用性能
工作压力
修改或该型设计次数，用阿拉伯数字表示
工厂代号，用汉语拼音字母表示
最大工作压力/公称通径，用阿拉伯数字表示
产品代号，用汉语拼音表示
KQS25/65型采气树
总闸门
套管闸门
生产闸门
《常用井下作业工具》课件
这个PPT课件介绍了常用的井下作业工具，包括手动工具和机动工具的分类， 并提供了工具的选用与使用、维护与保养以及工具使用的重要性等内容。
概述
井下作业的定义
井下作业是指在井下进行的各类工程施工 和维护作业，如矿井开掘、设备安装和管 道维修等。
井下作业的特点
井下作业通常具有高风险、恶劣环境和狭 小空间等特点，需要使用特殊的工具来完 成。
工具分类
手动工具
• 锤子 • 扳手 • 手电钻
机动工具
• 钻机 • 破碎机 • 起重机
工具的选用与使用
工具的选用
• 适用作业类型 • 技术参数 • 安全要求
工具的使用
• 操作流程 • 安全注意事项
工具的维护与保养
工具的保养与保管
定期清洁、润滑和检查工具，妥善保管以 防丢失修或更换 工具，确保工作的连续性和安全性。
结语
1 工具使用的重要性
正确选择和使用工具可以提高工作效率，减少事故风险，并确保工作质量。
2 工具使用中的安全问题
井下作业工具使用过程中存在着诸多安全问题，需要严格遵守安全规程。
3 工具的发展趋势
随着科技的发展，井下作业工具将趋向自动化、智能化和无人化。
石油井下作业工具
五.铣磨类工具 一)按形状分类 扩 平 凹 梨 锥 空 环 尖 柱 领 套 三 滚 铣 底 面 形 形 心 形 钻球 式 形 眼 铣 刮 工 磨 磨 铣 铣 铣 铣 头平 铣铣头刀 底 具 鞋鞋 鞋 鞋 鞋 鞋 磨 鞋 鞋 钻
鞋
二)按材料分类
镶镶镶镶镶焊 复金钮硬硬 合 刚 扣 质 质YD 合 片石合合合金 金金金 柱块
主目录
副目录
刮刀钻头
z
是用以钻水泥塞,堵塞井筒 的砂桥和各种矿物结晶的 工具. 结构由接头与钻头体焊接 而成.
z
主目录
副目录
尖钻头
z
是修井作业中常用的一种简单工 具,可用以钻水泥塞,冲钻砂桥,盐 桥,刮去套管壁上脏物和硬蜡及矿 物结晶.
目录
副目录
十字钻头 偏心钻头
主目录
副目录
铣鞋
主目录
副目录
主目录
副目录
一 . 造斜工具
z
(一)该工具主要用于非 水泥封隔下部油,水层定 向开窗侧钻.
z z
1 丢手接头 2 中心管 3 缸筒4定位键 5活塞 6-10销钉子7锁定套 8上卡瓦9上锥 体11胶筒12下锥体13下卡瓦
主目录
副目录
造斜工具
(二)造斜器总成
z z
1 领眼铣鞋2导斜板3焊 口 4斜口接头5键槽
主目录
副目录
鱼顶修整器
应用
平 (凹) 底 磨 鞋
镶合金柱平底(凹)磨鞋
梨形磨鞋
领眼磨鞋
柱形铣磨工具
扩铣工具
套铣头
铣锥
主目录
副目录
滚球式平底磨鞋
z
z
是用底面所堆焊的YD合金去磨 碎卡死在井内无法打捞的钢铁 落物,并且在磨鞋圆柱面上有可 以扶正作用的滚球,使磨鞋在井 眼内工作时不磨铣套管内壁. 1.主体 2.压环 3.沉头螺纹 4.滚 球 5.合金块
30种井下作业工具
30种井下作业工具4、可退式打捞矛工具名称：可退式打捞矛工具型号：HLM-D(S)73工具用途：专门用于捞取内孔较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
5、蓝式可退式打捞筒工具名称：蓝式可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、蓝式矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
蓝式矛头可以适应不同的内径，提高了工具的适用范围。
6、螺旋可退式打捞筒工具名称：螺旋可退式打捞筒工具型号：HLM-D(S)73工具用途：专门用于捞取内径较小的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、弹簧、螺旋矛头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞，同时弹簧起到缓冲作用，防止工具卡住。
螺旋矛头可以适应不同的内径和落鱼形状，提高了工具的适用范围。
7、公锥工具名称：公锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、公锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
公锥头可以适应不同的内径，提高了工具的适用范围。
8、母锥工具名称：母锥工具型号：HLM-D(S)73工具用途：专门用于打捞内孔较大的落鱼。
工具结构：上接头、矛杆、卡瓦、锁块、螺钉、母锥头。
工作原理：进入鱼腔后，卡瓦依靠自重下滑，斜面向上运动产生径向分力，迫使卡瓦咬住落鱼实现打捞。
母锥头可以适应不同的内径，提高了工具的适用范围。
9、螺旋式外钩工具名称：螺旋式外钩工具型号：HLM-D(S)73工具用途：专门用于捞取外径较大的落鱼。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在修井作业中，打捞作业占三分之二以上，而井下落物 种类繁多，形态各异，主要有管类落物、杆类落物、绳类落 物、井下仪器工具类落物、破损胶皮、卡瓦及磨套铣金属碎 屑等。打捞工具就是针对不同落物的特点设计制造的。 主要包括打捞筒、打捞矛、公锥、母锥、强磁打捞器、 老虎嘴、内钩、外钩、一把抓、捞杯、钢丝刷等。
可退组合捞筒ZLT— 系列结构简单， 可退组合捞筒ZLT—T系列结构简单，可通过改变卡瓦实现不 ZLT 同直径尺寸落鱼的打捞。打捞施工中， 同直径尺寸落鱼的打捞。打捞施工中，可实现鱼顶冲洗以及打捞 后密封洗井。在打捞负荷过大，落鱼无法捞出时可退出打捞。 后密封洗井。在打捞负荷过大，落鱼无法捞出时可退出打捞。 通过更换引鞋可实现在7" 7"、 5/8"套管内的打捞 套管内的打捞。 通过更换引鞋可实现在7"、9 5/8"套管内的打捞。
打捞范围 mm Φ 61.5～58 Φ 58～53 Φ 53～48 Φ 48～43 Φ 43～38 Φ 38～33 Φ 33～27 Φ 25～20 Φ 22～17 Φ 74.5～72 Φ 73～69 Φ 69～63 Φ 63～58 Φ 90～88 Φ 87～85 Φ 84～82 Φ 81～79 Φ 78～76 Φ 76～74
595 430 350
100 140 320
M65×3 M70×3 M100×3
2 3/8TBG 2 7/8TBG 3 1/2TBG
不可退
不可退
HLM型滑块捞矛 型滑块捞矛
HLM型滑块捞矛用于无需冲洗鱼顶进行落物打捞。 落物可在一定上提负荷作用下解卡。滑块捞矛具有 可伸入落物腔体的深度大、打捞范围大特点。 基本参数： 基本参数：
打捞负荷 KN
连接扣型
刚体外径 mm
长度 mm
565
114
530
27/8TBG 或 27/8IF 474 114 541
488
117
544
抽油杆打捞筒
抽油杆打捞筒用于打捞油、 抽油杆打捞筒用于打捞油、套管内断落 的抽油杆本体。
规格 型号 CLT-58 × 22 CLT-58 × 18 CLT-58 × 15 CLT-58 × 14 CLT-114 × 23 CLT-114 × 20 CLT-114 × 17
DLM-T90 × 48 DLM-T104 × 60 DLM-T104 × 73 DLM-T110 × 89 DLM-T117 × 101 DLM-T117 × 114 DLM-T154 × 140 DLM-T104 × 73钻
注：接头可根据用户需求而定，利用外引鞋可实现在大套管内的打捞。
可退接箍打捞矛
用于打捞落鱼顶部为油管接箍或 钻杆接箍的落物， 钻杆接箍的落物，在落鱼无法捞取时 可通过下压管柱旋转退出打捞， 可通过下压管柱旋转退出打捞，属于 对扣捞矛。 对扣捞矛。
左
左
73油管接箍捞矛结构示意图
特殊
可退接箍捞矛的技术参数
型号 总长 mm 430 430 448 448 454 446 490 480 610 610 打捞负荷 KN 560 560 475 475 1590 1600 1930 1960 600 600 打捞螺纹 连接螺纹 WLM-T104 × 73 WLM-T104 × 78.6 WLM-T104 × 89 WLM-T104 × 95.2 WLM-T104 × 101 WLM-T104 × 108 WLM-T104 × 114.3 WLM-T104 × 120.6 WLM-T121 × 73 WLM-T121 × 73 2 7/8TBG 2 7/8UPTBG 3 1/2TBG 3 1/2UPTBG 4 TBG 4 UPTBG 4 1/2TBG 4 1/2UPTBG 2 7/8IF 2 7/8IFLH 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF
整形打捞筒
用途及特点： 用途及特点： 整形捞筒用于打捞有一定范围径向变形的管类 落物。无须修整鱼顶修捞同时进行。 Z XLT-115×73整形捞筒技术参数： 整形捞筒技术参数： × 整形捞筒技术参数
适 用 套 管： 5 1/2“（改变引鞋可实现大管径内打捞） 打 捞 范 围： 2 7/8"TBG 最大修整范围： 85mm 打 捞 负 荷： 437KN 连 接 扣 型： 3 1/2"TBG（可根据要求改变扣型）
可退倒扣打捞矛
• 用途
可退倒扣打捞矛用于伸入管内部实现对管类 落鱼的打捞，并可实现旋转倒扣，在落鱼无法 整体捞出时可实现倒扣部分打捞，又可实现脱 离落鱼。
• 技术参数
倒扣拉力及许用扭矩 型号 打捞管柱内 径范围 39～41 47～50 61～64 75～77 89～91 98～109 121～130 54～56 许用拉力 KN 234 377 553 820 1100 1100 2420 437 拉力 KN 80 90 110 150 180 180 200 100 扭矩 N.m 1467 2490 5166 9843 14600 14600 24300 3770 2 7/8TBG 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 2 7/8IF 3 1/2IF 2 7/8IF 接头螺纹
•技术参数（见下页） 技术参数（见下页） 技术参数
规格型号 ZLT-T114 ×60 ZLT -T114 × 53 ZLT -T114 × 48 ZLT -T114 × 43 ZLT -T114 × 38 ZLT -T114 × 33 ZLT -T114 × 27 ZLT -T114 × 20 ZLT -T114 × 17 ZLT -T114 × 73 ZLT -T114 × 70 ZLT -T114 × 65 ZLT -T114 × 60 ZLT -T117 × 89 ZLT -T117 × 86 ZLT -T117 × 83 ZLT -T117 × 80 ZLT -T117 × 77 ZLT -T117 × 75
丢手打捞矛
•用途 用途 专门用于打捞丢手封隔器的专用打捞矛， 专门用于打捞丢手封隔器的专用打捞矛，在落 鱼无法捞取时可通过下压管柱旋转退出打捞。 鱼无法捞取时可通过下压管柱旋转退出打捞。 •技术参数 技术参数
型号 总长 mm 打捞负荷 KN 打捞螺纹 连接螺纹 备注
WLM-90×65 WLM-T90×70 WLM-107×100
第六部分
激光割缝筛管
我公司引进德国生产的激光割缝设备可根据用户的 要求，任意选取曲线、直线、 要求，任意选取曲线、直线、折线等不同缝型以及平行 交叉或螺旋等布缝方式,在管壁上切出宽0.2 0.6mm细缝 细缝， 交叉或螺旋等布缝方式,在管壁上切出宽0.2～0.6mm细缝， 在防砂等施工中， 在防砂等施工中，尤其是水平井完井工艺中体现出其优 越的性能。切割过程中自然形成喇叭口断面， 越的性能。切割过程中自然形成喇叭口断面，能进一步 满足防砂要求， 满足防砂要求，自然形成的热影响硬度层具备防腐与耐 磨作用。加工制作该产品采用的先进自动控制技术， 磨作用。加工制作该产品采用的先进自动控制技术，在 自动化生产前提下，既能保证大批量生产， 自动化生产前提下，既能保证大批量生产，又能保证产 品质量的稳定性。 品质量的稳定性。利用双层激光割缝筛管环空内预充填 树脂等材料，形成预充填双层筛管， 树脂等材料，形成预充填双层筛管，可以解决海洋油田 开发中急需解决的先期防砂问题。 开发中急需解决的先期防砂问题。在老油田防砂施工中 使用，还具备可使用可溶于原油的塑料扶正器等优点。 使用，还具备可使用可溶于原油的塑料扶正器等优点。 管材可以采用J55 N80、P110等各种碳钢 J55、 等各种碳钢。 管材可以采用J55、N80、P110等各种碳钢。
公锥、母锥
母锥是一种专门从油 管、钻杆等管状落物外壁 进行造扣打捞的工具。 进行造扣打捞的工具。对 于无内孔或内孔堵死的圆 柱形落物打捞效果更好。 柱形落物打捞效果更好。
公锥是一种专 门从油管、钻杆、 门从油管、钻杆、 套铣管、 套铣管、封隔器等 有孔落物的内孔进 行造扣打捞的工具， 行造扣打捞的工具， 对于带接箍的管类 落物打捞成功率较 高
可退倒扣捞筒
可退式倒扣捞筒是一种通过落 鱼外部并可实现旋转倒扣的打捞工 具，在落鱼无法整体捞出时可实现 倒扣部分打捞， 倒扣部分打捞，又可实现脱离落鱼 即可退。 即可退。
技术参数
倒扣拉力及许用扭矩 型号 打捞管柱外径范 围 59～61 72～74 88～90 许用拉力 KN 550 540 500 拉力 KN 100 110 150 扭矩 N.m 3156 3156 3396 NC31 NC31 NC31 接头螺纹
使用范围 （油、套 管规格）
打捞范 围 1" 7/8"
打捞 负荷 （KN）
连接 扣型
备注
2 7/8"
3/4" 5/8" 1"
43
Φ22抽 油杆扣
更换引鞋可实现 3 ½”油管内打捞
5 1/2"
7/8" 3/4"
300
2 7/8"TB G
更换引鞋可实现 7”套管内打捞
套管内抽油杆捞筒结构图
油管内抽油杆捞筒结构图
型号 HLM-105 × 48 HLM-110 × 60 HLM-117 × 73 HLM-154 × 89 HLM-108 × 101 HLM-117 × 73钻 HLM-154 × 89钻 外径 mm Φ105 Φ110 Φ117 Φ154 Φ108 Φ117 Φ154 总长 mm 540 575 660 700 1100 680 700 打捞负荷 KN 380 460 610 900 560 620 650 打捞范围 mm Φ39～Φ41 Φ47～Φ53 Φ61～Φ63 Φ75～Φ78 Φ89～Φ92 Φ52～Φ58 Φ65～Φ67 连接螺纹 2 7/8IF 2 7/8IF 2 7/8IF 3 1/2IF 2 7/8IF 2 7/8IF 3 1/2IF
