【CN109778973A】一种多功能智能马桶【专利】
一种智能马桶[发明专利]
![一种智能马桶[发明专利]](https://img.taocdn.com/s3/m/3b4e01aaa8956bec0875e39a.png)
专利名称：一种智能马桶
专利类型：发明专利
发明人：周长宏,骆旭斌
申请号：CN201910539596.5申请日：20190621
公开号：CN110151042A
公开日：
20190823
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能马桶，包括马桶座主体、储水箱、智能马桶盖主体；智能马桶盖主体包括智能控制仓；烘干风道壳体的进风口端连接烘干风扇的出风口，烘干风道壳体上部设有烘干加热丝，烘干风道壳体下部设有烘干伸缩风道件，烘干伸缩风道件右侧底面纵向设有一排齿，烘干齿轮设于烘干下壳的右侧，烘干伸缩风道件两侧中上部分别设有左导槽、右导槽，左导槽和右导槽分别与烘干左导轨和烘干右导轨配合，烘干左导轨和烘干右导轨分别设于烘干下壳的左侧和右侧上，烘干齿轮上设有烘干转动轴，烘干转动轴连接烘干电机。
本发明左导槽和右导槽分别与烘干左导轨和烘干右导轨紧密配合，伸缩运行使用更加稳定，实现快速烘干的目的，效果得到极大提升。
申请人：宁波爱贝电子科技有限公司
地址：315699 浙江省宁波市宁海县跃龙街道檀香路39幢9号
国籍：CN
代理机构：慈溪久日专利代理事务所(普通合伙)
代理人：赖泽银
更多信息请下载全文后查看。
一种多功能智能马桶[实用新型专利]
![一种多功能智能马桶[实用新型专利]](https://img.taocdn.com/s3/m/0b922c901711cc7930b71668.png)
专利名称：一种多功能智能马桶
专利类型：实用新型专利
发明人：赵勇,王丽珍,安婷莉,李海红,陈春虹,刘寒青,翟家齐,何凡,秦长海
申请号：CN202020348118.4
申请日：20200318
公开号：CN212715207U
公开日：
20210316
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多功能智能马桶，通过消毒装置为每次使用后的马桶进行消毒杀菌，防止病菌传播；通过红外传感器自动开启马桶盖，减少人与马桶的接触次数；将抽纸放在触手可及的位置，再通过按键的设置，可灵活设置其模式和功能，进一步地方便用户使用。
申请人：中国水利水电科学研究院,义源(上海)节能环保科技有限公司
地址：100038 北京市海淀区车公庄西路20号
国籍：CN
代理机构：成都正华专利代理事务所(普通合伙)
代理人：陈选中
更多信息请下载全文后查看。
一种智能马桶[发明专利]
![一种智能马桶[发明专利]](https://img.taocdn.com/s3/m/a13f449df46527d3250ce0b9.png)
专利名称：一种智能马桶
专利类型：发明专利
发明人：徐剑光,董琦
申请号：CN201811610785.9申请日：20181227
公开号：CN109793454A
公开日：
20190524
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能马桶，包括马桶本体和称重踏板：所述马桶本体包括马桶盖体、马桶基座及马桶坐垫，所述马桶坐垫、马桶盖体与所述马桶基座通过连接部活动连接；所述马桶基座下端设有槽口，所述称重踏板设置于所述槽口处，所述称重踏板上端设有秤片，用于称量用户体重体脂。
本发明通过在智能马桶下端安装称重踏板，检测用户如厕前和如厕后的体重体脂，帮助用户实时了解自己每次如厕情况，同时通过第一震动电机按摩手部、第二震动电机及称重踏板的升降给用户按摩放松用户腿部的方式，可有效提高用户的如厕效率，大程度缓解用户的如厕困难，促进用户的身体健康。
申请人：浙江欧琳生活健康科技有限公司
地址：315104 浙江省宁波市鄞州区祥和东路128号
国籍：CN
代理机构：宁波市鄞州盛飞专利代理事务所(特殊普通合伙)
代理人：龙洋
更多信息请下载全文后查看。
一种多功能马桶[实用新型专利]
![一种多功能马桶[实用新型专利]](https://img.taocdn.com/s3/m/6c285d03e009581b6ad9eb5c.png)
专利名称：一种多功能马桶专利类型：实用新型专利
发明人：吉翔
申请号：CN201721236038.4申请日：20170925
公开号：CN207776046U
公开日：
20180828
专利内容由知识产权出版社提供
摘要：本实用新型涉及卫浴技术领域，具体涉及一种多功能马桶，包括马桶本体、导泄组件及补水组件；马桶本体设置有便槽，便槽后侧连接有倾斜向上的导泄道，导泄道高的一端向下连接有排泄道；导泻组件包括转动电机、转轴及蛟龙叶片；转动电机的输出轴连接转轴，转轴伸入导泄道；转轴上设置有蛟龙叶片；补水组件包括补水管及泵，补水管一端连通卫生间其他器具的排水口，另一端伸入到马桶本体内，并通过喷管连接导泄道；本实用新型提供了一种多功能马桶，排泄通道采用类倒Z 型结构，并通过转动电机带动绞龙叶片对排泄物进行粉碎的同时导向引流，此外还将卫生间其他器具的排水管引入补水管，作为马桶的二次清洗用水，配合水泵，降低排泄通道的残留。
申请人：吉翔
地址：223200 江苏省淮安市淮安区淮城镇西长街219号
国籍：CN
代理机构：北京科家知识产权代理事务所(普通合伙)
代理人：陈娟
更多信息请下载全文后查看。

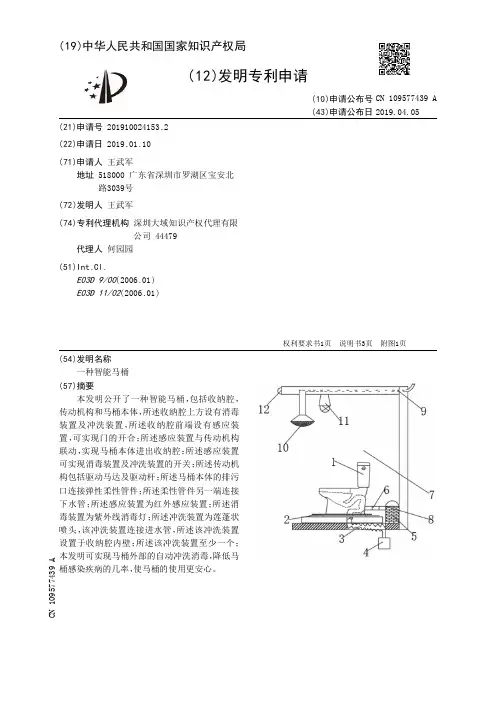

【CN109577439A】一种智能马桶【专利】
( 12 )发明专利申请
(21)申请号 201910024153 .2
(22)申请日 2019 .01 .10
(71)申请人 王武军 地址 518000 广东省深圳市罗湖区宝安北 路3039号
(72)发明人 王武军
(74)专利代理机构 深圳大域知识产权代理有限 公司 44479
2
CN 109577439 A
说 明 书
1/3 页
一种智能马桶
技术领域 [0001] 本发明涉及公共卫生领域，尤其涉及一种智能马桶。
背景技术 [0002] 马桶也叫坐便器，是大小便用的有盖的桶。马桶的发明被称为一项伟大的发明，它 解决了人自身吃喝拉撒的进出问题。后来又逐渐演变为利用虹吸 、螺旋虹吸 ，现在最新的喷 射虹吸式和超旋虹吸式等原理的抽水马桶。也有人认为抽水马桶是万恶之源，因为它消耗 了大量的生活 用水。马桶的分类很多 ，有分体的 ，连体的。随着科技的发展 ，还出现了许多新 奇的品种； [0003] 马桶的历史可以追溯到汉朝，当时的马桶叫虎子，是皇帝专用的，传说是玉制的。 由专门服侍皇帝的太监抱着，以备皇帝随时方便之用。后来到了唐朝，因为皇帝家族中有个 人叫李虎，为了避讳，就把虎子改名为兽子或者马子。再之后，在流传中，就演化成了马桶的 称呼。 [0004] 现在的生活中，到处可见马桶，传统马桶尤其是酒店或公共场所马桶在使用时因 无消毒设施在使用时难于安心并存在卫生隐患，为此，本发明提供一种智能马桶。
发明内容 [0005] 本发明的目的是为了解决现有技术中的问题，而提出的一种智能马桶。 [0006] 为了实现上述目的，本发明采用了如下技术方案： [0007] 一种智能马桶，包括收纳腔，传动机构和马桶本体，所述收纳腔上方设有消毒装置 及冲洗装置，所述收纳腔前端设有感应装置，可实现门的开合；所述感应装置与传动机构联 动，实现马桶本体进出收纳腔；所述感应装置可实现消毒装置及冲洗装置的开关； [0008] 所述传动机构包括驱动马达及驱动杆；所述马桶本体的排污口连接弹性柔性管 件；所述弹性柔性管件另一端连接下水管。 [0009] 优选的，所述感应装置为红外感应装置。 [0010] 优选的，所述消毒装置为紫外线消毒灯。 [0011] 优选的，所述冲洗装置为莲蓬状喷头，该冲洗装置连接进水管，所述该冲洗装置设 置于收纳腔内壁； [0012] 所述该冲洗装置至少一个。 [0013] 优选的，所述传动机构还包括设于马桶本体底部的滑动机构及固定于地面的与滑 动机构接触的滑轨；所述驱动杆为丝杆，所述驱动杆与马桶本体固定连接。 [0014] 优选的，所述滑动机构即为滑轮，滑轮滑动安装在滑轨上。 [0015] 与现有技术相比，本发明提供了一种智能马桶，具备以下有益效果： [0016] 具有自动冲洗消毒功能的智能可收纳马桶，可实现马桶外部的自动冲洗消毒，降 低马桶感染疾病的几率，使马桶的使用更安心。 [0017] 该发明中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明结构
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910214271.X
(22)申请日 2019.03.20
(71)申请人 河北态及环保科技有限公司
地址 064200 河北省唐山市遵化市东二环
南路西侧、建昌大街南侧
(72)发明人 闻荣杰 陈明杯
(74)专利代理机构 北京方韬法业专利代理事务
所(普通合伙) 11303
代理人 朱丽华
(51)Int.Cl.
E03D 11/02(2006.01)
E03D 9/00(2006.01)
G05D 9/12(2006.01)
(54)发明名称
一种多功能智能马桶
(57)摘要
本发明公开了一种多功能智能马桶，包括自
洁系统和发泡系统。
自洁系统包括进水电磁稳压
磁阀、气泵、换向阀和逻辑指令电路板，发泡系统
包括储液箱、发泡液泵、发泡管和发泡口，发泡液
泵在逻辑指令电路板的控制下吸取药液，将其泵
入与换向阀出水口相连的水气混合管中，水气液
混合后进入发泡管，发泡管出口与发泡口连接。
还公开了一种多功能智能马桶，该发泡系统包括
一进两出的第二换向阀、储液箱、发泡液泵、发泡
管和发泡口，第二换向阀进口与气泵出气口连
接，其第一出口与第一换向阀连接，其第二出口
与发泡气管连接，发泡液泵同时吸取药液和水，
并与发泡气管中气体混合，进入发泡管产生泡
沫。
该多功能智能马桶功能多样、结构简单、体积
小、
成本低。
权利要求书2页 说明书5页 附图1页CN 109778973 A 2019.05.21
C N 109778973
A
权 利 要 求 书1/2页CN 109778973 A
1.一种多功能智能马桶，包括自洁系统，所述自洁系统包括进水电磁稳压磁阀、气泵、换向阀和逻辑指令电路板，所述换向阀的进水口通过所述进水电磁稳压磁阀与自来水连接，所述换向阀的进气口与所述气泵连接，所述换向阀包括多个出水口，所述逻辑指令电路板用于与所述进水电磁稳压磁阀、气泵和换向阀连接并对其分别控制，实现对所述换向阀多个出水口及出水气量的控制，其特征在于，还包括储液箱、发泡液泵、发泡管和发泡口，所述发泡液泵与所述储液箱和逻辑指令电路板连接，所述发泡液泵在所述逻辑指令电路板的控制下从所述储液箱中吸取药液，将其泵入与所述换向阀一个出水口相连的水气混合管中，所述水气混合管与药液的混合端连接水气液混合管，所述水气液混合管另一端与所述发泡管连接，所述发泡管出口与所述发泡口连接。
2.根据权利要求1所述的多功能智能马桶，其特征在于，所述气泵采用12V气泵，所述逻辑指令电路板通过PWM接口或电压自动调节器与所述气泵连接，所述气泵的出气量为4-8L/ min，所述换向阀与所述水气混合管连接出水口的出水气量为400-700ml/min，且所述水气混合管的长度为5-20cm。
3.根据权利要求2所述的多功能智能马桶，其特征在于，所述发泡液泵采用12V隔膜泵、蠕动泵、电磁泵或步进电机驱动泵，所述发泡液泵的出液量为5-10ml/min，所述水气液混合管的长度为10-20cm。
4.根据权利要求3所述的多功能智能马桶，其特征在于，所述气泵与换向阀之间的连接管上设有进气单向阀，所述储液箱与发泡液泵之间的连接管上设有进液单向阀。
5.根据权利要求1所述的多功能智能马桶，其特征在于，所述储液箱中包括液位传感器，所述液位传感器与所述逻辑指令电路板连接，所述逻辑指令电路板中还包括预警模块。
6.一种多功能智能马桶，包括自洁系统，所述自洁系统包括进水电磁稳压磁阀、气泵、第一换向阀和逻辑指令电路板，所述第一换向阀的进水口通过所述进水电磁稳压磁阀与自来水连接，所述第一换向阀的进气口与所述气泵连接，所述第一换向阀包括多个出水口，所述逻辑指令电路板用于与所述进水电磁稳压磁阀、气泵和第一换向阀连接并对其分别控制，实现对所述第一换向阀多个出水口及出水气量的控制，其特征在于，还包括一进两出的第二换向阀、储液箱、发泡液泵、发泡管和发泡口，所述第二换向阀的进口与所述气泵出气口连接，所述第二换向阀的第一出口与所述第一换向阀进气口连接，所述第二换向阀的第二出口与发泡气管连接，所述发泡液泵与所述第一换向阀的一个出水口、储液箱和逻辑指令电路板连接，所述发泡液泵在所述逻辑指令电路板的控制下同时吸取药液和水，并将其混合后泵入所述发泡气管中，所述发泡气管的水气液混合端连接所述发泡管，所述发泡管出口与所述发泡口连接。
7.根据权利要求6所述的多功能智能马桶，其特征在于，所述气泵采用12V气泵，所述逻辑指令电路板通过PWM接口或电压自动调节器与所述气泵连接，所述气泵的出气量为4-8L/ min，所述第一换向阀与所述发泡液泵连接出水口的出水量为400-700ml/min；
所述发泡液泵采用12V隔膜泵、蠕动泵、电磁泵或步进电机驱动泵，所述发泡液泵从所述储液箱中吸取的液量为5-10ml/min，所述发泡液泵从所述第一换向阀出水口吸取的水量为400-700ml/min。
8.根据权利要求7所述的多功能智能马桶，其特征在于，所述发泡液泵吸取的液量和水量分别通过第一限流管和第二限流管控制，所述第一限流管安装在所述发泡液泵与储液箱
2。
