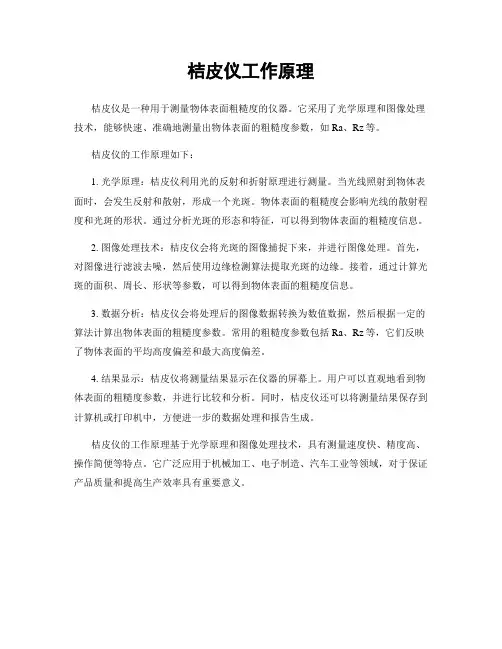

桔皮仪工作原理
桔皮仪工作原理
桔皮仪是一种用于测量物体表面粗糙度的仪器。
它采用了光学原理和图像处理技术，能够快速、准确地测量出物体表面的粗糙度参数，如Ra、Rz等。
桔皮仪的工作原理如下：
1. 光学原理：桔皮仪利用光的反射和折射原理进行测量。
当光线照射到物体表面时，会发生反射和散射，形成一个光斑。
物体表面的粗糙度会影响光线的散射程度和光斑的形状。
通过分析光斑的形态和特征，可以得到物体表面的粗糙度信息。
2. 图像处理技术：桔皮仪会将光斑的图像捕捉下来，并进行图像处理。
首先，对图像进行滤波去噪，然后使用边缘检测算法提取光斑的边缘。
接着，通过计算光斑的面积、周长、形状等参数，可以得到物体表面的粗糙度信息。
3. 数据分析：桔皮仪会将处理后的图像数据转换为数值数据，然后根据一定的算法计算出物体表面的粗糙度参数。
常用的粗糙度参数包括Ra、Rz等，它们反映了物体表面的平均高度偏差和最大高度偏差。
4. 结果显示：桔皮仪将测量结果显示在仪器的屏幕上。
用户可以直观地看到物体表面的粗糙度参数，并进行比较和分析。
同时，桔皮仪还可以将测量结果保存到计算机或打印机中，方便进一步的数据处理和报告生成。
桔皮仪的工作原理基于光学原理和图像处理技术，具有测量速度快、精度高、操作简便等特点。
它广泛应用于机械加工、电子制造、汽车工业等领域，对于保证产品质量和提高生产效率具有重要意义。

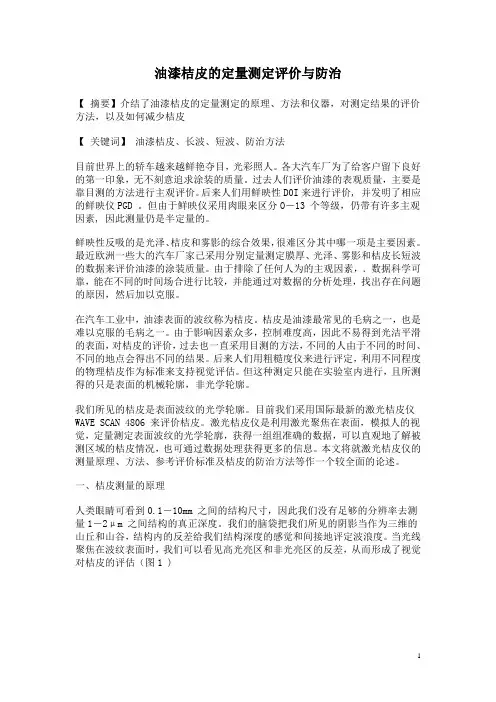

油漆桔皮的定量测定(材料相关)
油漆桔皮的定量测定、评价与防治【摘要】介结了油漆桔皮的定量测定的原理、方法和仪器，对测定结果的评价方法，以及如何减少桔皮【关键词】油漆桔皮、长波、短波、防治方法目前世界上的轿车越来越鲜艳夺目，光彩照人。
各大汽车厂为了给客户留下良好的第一印象，无不刻意追求涂装的质量。
过去人们评价油漆的表观质量，主要是靠目测的方法进行主观评价。
后来人们用鲜映性D0I来进行评价, 并发明了相应的鲜映仪PGD 。
但由于鲜映仪采用肉眼来区分O－13 个等级，仍带有许多主观因素, 因此测量仍是半定量的。
鲜映性反吸的是光泽、桔皮和雾影的综合效果，很难区分其中哪一项是主要因素。
最近欧洲一些大的汽车厂家己采用分别定量测定膜厚、光泽、雾影和桔皮长短波的数据来评价油漆的涂装质量。
由于排除了任何人为的主观因素，．数据科学可靠，能在不同的时间场合进行比较，并能通过对数据的分析处理，找出存在问题的原因，然后加以克服。
在汽车工业中，油漆表面的波纹称为桔皮。
桔皮是油漆最常见的毛病之一，也是难以克服的毛病之一。
由于影响因素众多，控制难度高，因此不易得到光洁平滑的表面，对桔皮的评价，过去也一直采用目测的方法，不同的人由于不同的时间、不同的地点会得出不同的结果。
后来人们用粗糙度仪来进行评定，利用不同程度的物理桔皮作为标准来支持视觉评估。
但这种测定只能在实验室内进行，且所测得的只是表面的机械轮廓，非光学轮廓。
我们所见的桔皮是表面波纹的光学轮廓。
目前我们采用国际最新的激光桔皮仪WAVE SCAN 4806 来评价桔皮。
激光桔皮仪是利用激光聚焦在表面，模拟人的视觉，定量测定表面波纹的光学轮廓，获得一组组准确的数据，可以直观地了解被测区域的桔皮情况，也可通过数据处理获得更多的信息。
本文将就激光桔皮仪的测量原理、方法、参考评价标准及桔皮的防治方法等作一个较全面的论述。
一、桔皮测量的原理人类眼睛可看到0.1－10mm 之间的结构尺寸，因此我们没有足够的分辨率去测量1－2μm 之间结构的真正深度。
桔皮仪测量中涂层和电泳漆层

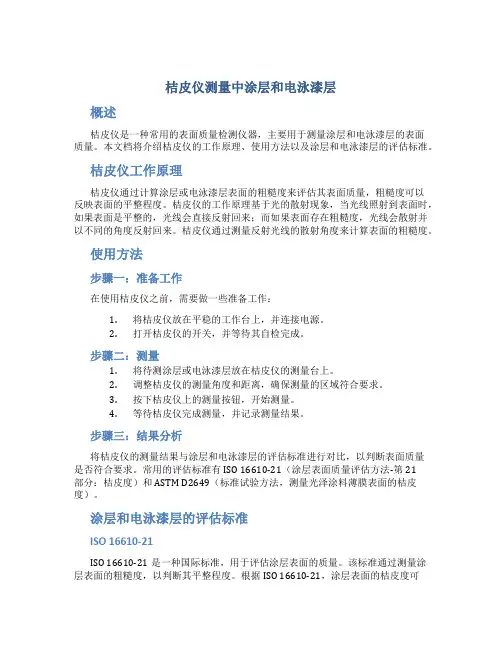

桔皮仪测量中涂层和电泳漆层概述桔皮仪是一种常用的表面质量检测仪器，主要用于测量涂层和电泳漆层的表面质量。
本文档将介绍桔皮仪的工作原理、使用方法以及涂层和电泳漆层的评估标准。
桔皮仪工作原理桔皮仪通过计算涂层或电泳漆层表面的粗糙度来评估其表面质量，粗糙度可以反映表面的平整程度。
桔皮仪的工作原理基于光的散射现象，当光线照射到表面时，如果表面是平整的，光线会直接反射回来；而如果表面存在粗糙度，光线会散射并以不同的角度反射回来。
桔皮仪通过测量反射光线的散射角度来计算表面的粗糙度。
使用方法步骤一：准备工作在使用桔皮仪之前，需要做一些准备工作：1.将桔皮仪放在平稳的工作台上，并连接电源。
2.打开桔皮仪的开关，并等待其自检完成。
步骤二：测量1.将待测涂层或电泳漆层放在桔皮仪的测量台上。
2.调整桔皮仪的测量角度和距离，确保测量的区域符合要求。
3.按下桔皮仪上的测量按钮，开始测量。
4.等待桔皮仪完成测量，并记录测量结果。
步骤三：结果分析将桔皮仪的测量结果与涂层和电泳漆层的评估标准进行对比，以判断表面质量是否符合要求。
常用的评估标准有ISO 16610-21（涂层表面质量评估方法-第21部分：桔皮度）和ASTM D2649（标准试验方法，测量光泽涂料薄膜表面的桔皮度）。
涂层和电泳漆层的评估标准ISO 16610-21ISO 16610-21是一种国际标准，用于评估涂层表面的质量。
该标准通过测量涂层表面的粗糙度，以判断其平整程度。
根据ISO 16610-21，涂层表面的桔皮度可以分为六个等级：Class 1（极佳）、Class 2（优秀）、Class 3（良好）、Class 4（一般）、Class 5（粗糙）和Class 6（特别粗糙）。
ASTM D2649ASTM D2649是美国材料和试验协会（ASTM）制定的标准，用于测量光泽涂料薄膜表面的桔皮度。
根据ASTM D2649，桔皮度可以分为五个等级：Excellent（极佳）、Good（良好）、Fair（一般）、Poor（较差）和Very Poor（非常差）。
桔皮仪 dual & II
301-483-6555
毕克化学（铜陵）有限公司 上海分公司 加特纳仪器维修部 上海市华泾路1305弄8号A座3 楼 200231 电话：86-21-64967931 传真：86-21-64967932
1
中文
本 操 作 手 册 是 仪 器 的 重 要 部 分。包 含 了 重 要 信 息:仪 器 的 安 装 , 使 用 和 维 修 地 点。如果您将仪器借与他人,请将本操作手册随同仪器一并提供给对方。在使用 仪器前请仔细阅读本操作手册。如果您对仪器有任何疑问或需要更多关于仪器 的信息，请与我们的区域服务部门联系。 技术和设备是依据目前科技水平。 新的发展和革新将被不断的被整合进仪器中。 因此本操作手册中的图表， 规 格和技术数据将会随着仪器新的信息和改进而发生改变。 © Copyright 2005 BYK-Gardner GmbH 版权所有 任 何 部 分 未 经 BYK-Gardner GmbH 公 司 事 先 书 面 许 可，任 何 BYK-Gardner GmbH公司版权所有的软件,文档或其它附属材料,不准以任何方式翻译,修改, 影印和复制(除非备份复制),或经第三方分发。 BYK-Gardner GmbH公司不能保证软件功能无误以及不保证在所有的应用和您 所选择的组合中被综合的功能能被执行。 由于使用仪器、软件和相关文件而引起的直接或间接的损失，除非有法律规定 之外，恕不承担任何责任。 BYK-Gardner GmbH公司保留对软件和文档更新的权利，相关信息的更新恕不 另行通知。
4
中文
安全指示
1
• 避免暴露在高湿和凝露环境中（见技术指标）。避免溅到水、 化学品和其它液体。
• 禁止擅自对仪器机械和电子部件进行修理。请联系我们的客户 服务部门。
油漆桔皮的定量测定评价与防治
油漆桔皮的定量测定评价与防治【摘要】介结了油漆桔皮的定量测定的原理、方法和仪器，对测定结果的评价方法，以及如何减少桔皮【关键词】油漆桔皮、长波、短波、防治方法目前世界上的轿车越来越鲜艳夺目，光彩照人。
各大汽车厂为了给客户留下良好的第一印象，无不刻意追求涂装的质量。
过去人们评价油漆的表观质量，主要是靠目测的方法进行主观评价。
后来人们用鲜映性D0I来进行评价, 并发明了相应的鲜映仪PGD 。
但由于鲜映仪采用肉眼来区分O－13 个等级，仍带有许多主观因素, 因此测量仍是半定量的。
鲜映性反吸的是光泽、桔皮和雾影的综合效果，很难区分其中哪一项是主要因素。
最近欧洲一些大的汽车厂家己采用分别定量测定膜厚、光泽、雾影和桔皮长短波的数据来评价油漆的涂装质量。
由于排除了任何人为的主观因素，．数据科学可靠，能在不同的时间场合进行比较，并能通过对数据的分析处理，找出存在问题的原因，然后加以克服。
在汽车工业中，油漆表面的波纹称为桔皮。
桔皮是油漆最常见的毛病之一，也是难以克服的毛病之一。
由于影响因素众多，控制难度高，因此不易得到光洁平滑的表面，对桔皮的评价，过去也一直采用目测的方法，不同的人由于不同的时间、不同的地点会得出不同的结果。
后来人们用粗糙度仪来进行评定，利用不同程度的物理桔皮作为标准来支持视觉评估。
但这种测定只能在实验室内进行，且所测得的只是表面的机械轮廓，非光学轮廓。
我们所见的桔皮是表面波纹的光学轮廓。
目前我们采用国际最新的激光桔皮仪WAVE SCAN 4806 来评价桔皮。
激光桔皮仪是利用激光聚焦在表面，模拟人的视觉，定量测定表面波纹的光学轮廓，获得一组组准确的数据，可以直观地了解被测区域的桔皮情况，也可通过数据处理获得更多的信息。
本文将就激光桔皮仪的测量原理、方法、参考评价标准及桔皮的防治方法等作一个较全面的论述。
一、桔皮测量的原理人类眼睛可看到0.1－10mm 之间的结构尺寸，因此我们没有足够的分辨率去测量1－2μm 之间结构的真正深度。

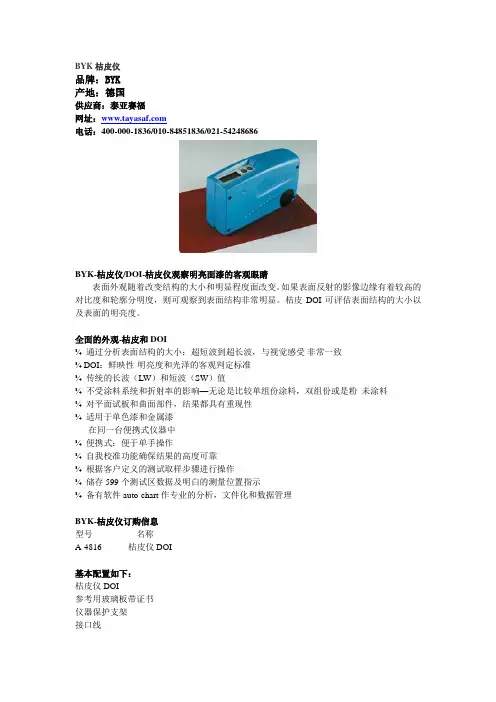

BYK桔皮仪
