数字电子技术基础试卷及答案8套------------------------------------------作者------------------------------------------日期数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
AB二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。
八选一数据选择器输出端逻辑表达式为：Y=Σm i D i,其中m i是S2S1S0最小项。
23FM 2 M 1 F0 01 1101三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B ”，A 、B 均为两位二进制数，即A （A 1、A 0），B （B 1、B 0）。
要求用三个3输入端与门和一个或门实现。
四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。
123Y ACY ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。
五．（15分）已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D 触发器实现该计数器。
要求按步骤设计。
六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。
2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。
图5-1图5-2七．45八．（10分） 电路下如图所示，按要求完成下列问题。
1．指出虚线框T1中所示电路名称.2．对应画出V C 、V 01、A 、B 、C 的波形。
并计算出V 01波形的周期T=？。
157 6 8 42 R 1NE5553R 2C1Vc+0.01uJK 1QQ&&V CCV 01ABCC 10K10KT 1T 267数字电子技术基础2一．（20分）电路如图所示，晶体管的β＝100,Vbe=0.7v 。
数字电子技术基础试题及答案

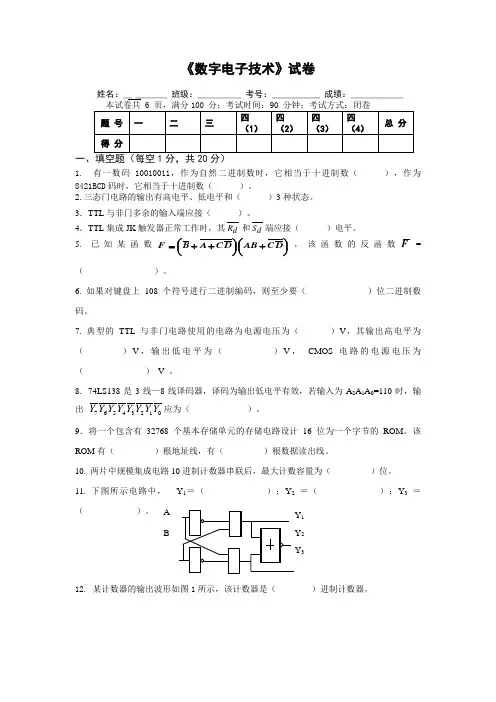

《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ ），作为8421BCD 码时，它相当于十进制数（ ）。
2.三态门电路的输出有高电平、低电平和（ ）3种状态。
3．TTL 与非门多余的输入端应接（ ）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（ ）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ ）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（ ）V ，其输出高电平为（ ）V ，输出低电平为（ ）V ， CMOS 电路的电源电压为（ ） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出 01234567Y Y Y Y Y Y Y Y 应为（ ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ ）根地址线，有（）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ ）位。
11. ）；Y 3 ＝（ ）。
12. 某计数器的输出波形如图1所示，该计数器是（ ）进制计数器。
13．驱动共阳极七段数码管的译码器的输出电平为（ ）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( ) 。
A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ ）。
数字电子技术试题及答案(题库)

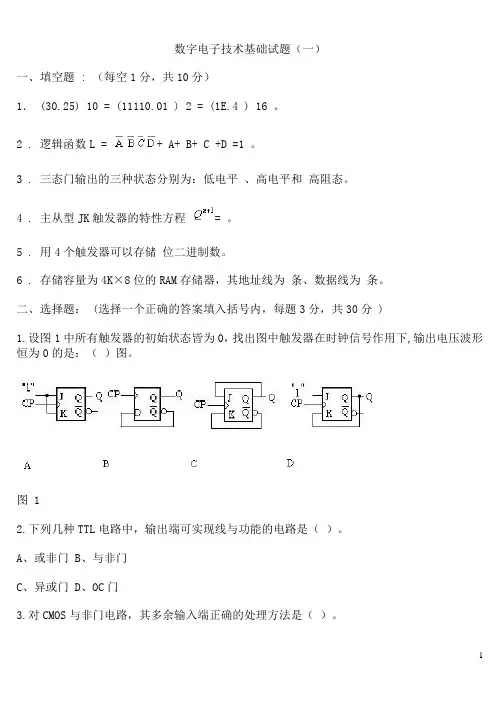

数字电子技术基础试题（一）一、填空题 : （每空1分，共10分）1． (30.25) 10 = (11110.01 ) 2 = (1E.4 ) 16 。
2 . 逻辑函数L = + A+ B+ C +D =1 。
3 . 三态门输出的三种状态分别为：低电平、高电平和高阻态。
4 . 主从型JK触发器的特性方程= 。
5 . 用4个触发器可以存储位二进制数。
6 . 存储容量为4K×8位的RAM存储器，其地址线为条、数据线为条。
二、选择题： (选择一个正确的答案填入括号内，每题3分，共30分 )1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（）图。
图 12.下列几种TTL电路中，输出端可实现线与功能的电路是（）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（）。
图2A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形 u I 和输出波形 u O 如图 3所示，则该电路为（）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（）个数据信号输出。
A、4B、6C、8D、16三、逻辑函数化简（每题5分，共10分）1、用代数法化简为最简与或式Y= A +2、用卡诺图法化简为最简或与式Y= + C +A D，约束条件：A C + A CD+AB=0四、分析下列电路。
2019年安徽师范大学数字电子技术基础考研真题
2019年安徽师范大学数字电子技术基础考研真题一（20分，每题 2分》填空题1.数字电路中的三极管一般工作在（）区和（）区。
2.十进制数63的二进制补码是（），格雷码是（）。
3.单稳态触发器的两个状态，一个是（），另一个是（）。
4.半导体储存器的结构主要包含三个部分，分别是地址译码器，（）和（）。
5.就逐次逼近型和双积分型两种A/D转换器而言，抗干扰能力强的是（），转换速度快的（）。
6.由 555定时器构成的三种电路中，（）和（）是脉冲整形电路。
7.逻辑函数有四种表示方法，分别是真值表，逻辑图，（）和（）。
8.双极型集成电路和单极型集成电路中，其典型电路分别是（）和（〉。
9.一个1K*4的集成电路芯片，它有数据线（）.条，地址线（）条。
10.施密特触发器有（）个稳定状态，多谐振荡器有（）个稳定状态。
二（20分。
每题5分）简答题1. 写出十进制数 321的 5421BCD 码，说明 5421BCD 码的特点。
2. 试说明 TTL 门电路中，高、低电平输出的驱动能力哪个大些。
3.小项有哪些特性?4. 说明由翻转触发器级联构成的异步分频器的缺点。
三（20分，每题10分）化简题1.用卡洛图化简2.用代数法化简四（20分，每题10分）分析题1.图示电路为8选1数据选择器，试画出AAA从000-111连续变化时，输出Y的波形，并分析其实现何种功能。
2.某数模转换器的精度要求至少1%而小明同学选了8位的数模转换芯片，试分析为什么?、五（70分。
共生题）综合设计题1.（10分）将一个上升沿触发的T触发器转变成下降沿触发的 JK 触发器，画出电路图。
2.（20分）设用红、绿、黄三个不同颜色的LED灯表示三台电机的工作情况∶绿灯亮表示工作全部正常，红灯亮表示一台工作不正常，黄灯亮表示两台工作不正常，红、黄灯全亮表示三台工作都不正常，试用74138 和少量门实现此电路。
3.（20分）已知74LS161是同步四位二进制加法计数器，其功能裹如袭所示。
数字电子技术基础试卷及答案套
数字电子技术基础1一．1．（1５分）试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
AB二．（15分）已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时（M1、M2取值情况如下表所示）输出F的逻辑表达式。
八选一数据选择器输出端逻辑表达式为：Y=Σm i D i,其中m i是S2S1S0最小项。
FM2M1 F0 00 1111三．（8分）试按步骤设计一个组合逻辑电路，实现语句“A>B”，A、B均为两位二进制数，即A（A1、A0），B（B1、B0）。
要求用三个3输入端与门和一个或门实现。
四．（12分）试按步骤用74LS138和门电路产生如下多输出逻辑函数。
2020/3/27123Y AC Y ABC ABC BC Y BC ABC=⎧⎪=++⎨⎪=+⎩ 74LS138逻辑表达式和逻辑符号如下所示。
五．（15分）已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D 触发器实现该计数器。
要求按步骤设计。
六．（18分）按步骤完成下列两题1．分析图5-1所示电路的逻辑功能：写出驱动方程，列出状态转换表，画出完全状态转换图和时序波形，说明电路能否自启动。
2．分析图5-2所示的计数器在M=0和M=1时各为几进制计数器，并画出状态转换图。
图5-1图5-2七． 八．（10分） 电路下如图所示，按要求完成下列问题。
1．指出虚线框T1中所示电路名称.2．对应画出V C 、V 01、A 、B 、C 的波形。
并计算出V 01波形的周期T=。
2020/3/27数字电子技术基础2一．（20分）电路如图所示，晶体管的β＝100,Vbe=。
（1）求电路的静态工作点;（2） 画出微变等效电路图, 求Au 、r i 和r o ；（3）若电容Ce 开路，则将引起电路的哪些动态参数发生变化并定性说明变化趋势.二．（15分）求图示电路中a U 、bU 、b U 、c U 及L I 。
数字电子技术基础试题及答案资料.(优选)

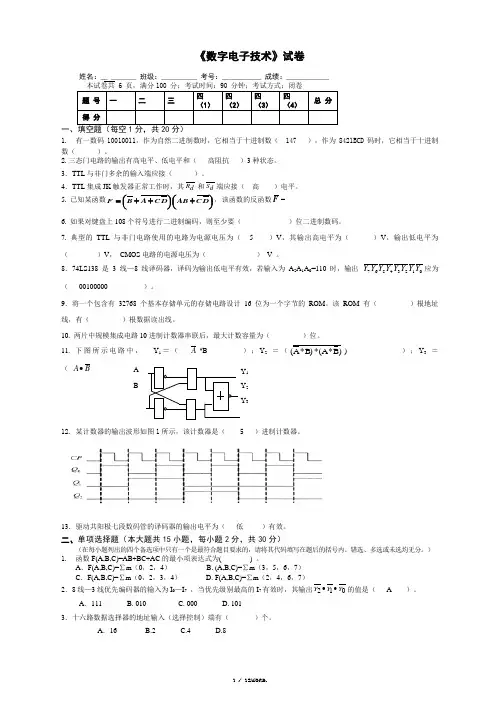

《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________ 本试卷共6 题 号 一 二 三 四（1） 四（2） 四（3） 四（4）总 分得 分1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（ 147 ），作为8421BCD 码时，它相当于十进制数（ ）。
