结构力学几何组成分析-例题

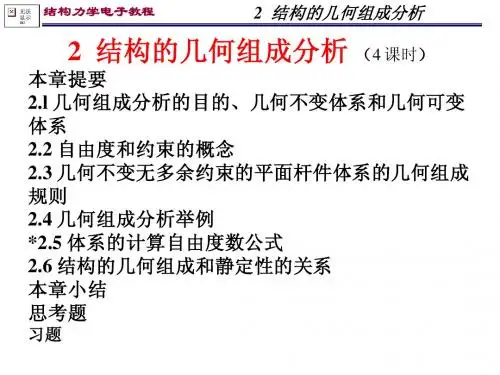

02结构的几何组成分析--习题
静定结构 无多余约束几何不变体系
二、无多余约束几何不变体系的组成规则有三个： 无多余约束几何不变体系的组成规则有三个：
①三刚片规则 三刚片用不在一直线上的三个铰两两相连。 三刚片用不在一直线上的三个铰两两相连。 ②两刚片规则 两刚片用一个铰和一根不通过此铰的链杆或 不全平行也不交于一点的三根链杆连接。 不全平行也不交于一点的三根链杆连接。 一刚片和一个点用不共线的两根链杆连接。 ③二元体规则 一刚片和一个点用不共线的两根链杆连接。
无法显示图像。计算机可能没有足够的内存以打开该图像，也可能是该图像已 损坏。请重新启动计算机，然后重新打开该文件。如果仍然显示红色 “x”，则 可能需要删除该图像，然后重新将其插入。
结构力学电子教程
2 结构的几何组成分析 (c)
2.5 分析所示体系的几何构造。 分析所示体系的几何构造。 (a) (b)
结构力学电子教程
2 结构的几何组成分析 2.5
2.4
【解】
【解】
结论： 结论：无多余约束的几何 不变体系。 不变体系。 2.6 【解】 I
结论： 结论：有1个多余约束的几 个多余约束的几 何不变体系。 何不变体系。
III
II 结论：无多余约 结论： 束的几何不变体 系。
无法显示图像。计算机可能没有足够的内存以打开该图像，也可能是该图像已 损坏。请重新启动计算机，然后重新打开该文件。如果仍然显示红色 “x”，则 可能需要删除该图像，然后重新将其插入。
无法显示图像。计算机可能没有足够的内存以打开该图像，也可能是该图像已 损坏。请重新启动计算机，然后重新打开该文件。如果仍然显示红色 “x”，则 可能需要删除该图像，然后重新将其插入。
结构力学电子教程
2 结构的几何组成分析

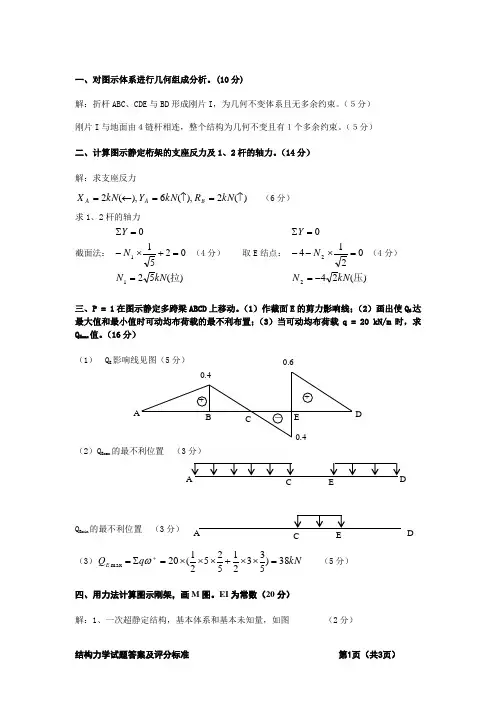

对图示体系进行几何组成分析(10分)
一、对图示体系进行几何组成分析。
(10分)解：折杆ABC 、CDE 与BD 形成刚片I ，为几何不变体系且无多余约束。
（５分）刚片I 与地面由４链杆相连，整个结构为几何不变且有１个多余约束。
（５分）二、计算图示静定桁架的支座反力及1、2杆的轴力。
（14分）解：求支座反力)(2),(6),(2↑=↑=←=kN R kN Y kN X B A A （6分）求1、2杆的轴力截面法： )(520251011拉kN N N Y ==+⨯-=∑ （4分） 取E 结点： )(240214022压kN N N Y -==⨯--=∑（4分）三、P = 1在图示静定多跨梁ABCD 上移动。
（1）作截面E 的剪力影响线；（2）画出使Q E 达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q = 20 kN/m 时，求Q Emax 值。
（16分）（1） Q E 影响线见图（5分）（2）Q Emax 的最不利位置 （3分）Q Emin 的最不利位置 （3分）（3）kN q Q E 38)5332152521(20max =⨯⨯+⨯⨯⨯=∑=+ω（5分）四、用力法计算图示刚架，画M 图。
EI 为常数（20分）解：1、一次超静定结构，基本体系和基本未知量，如图 （2分）A B CDE 0.4 0.6+ －+0.4C ED2、列力法方程 01111=∆+P X δ （1分）3、作图和P M M ___1 （6分） 4、计算系数、自由项EI 14411=δ （3分） EIP 8101-=∆ （3分）5、解方程 kN X 625.51= （1分）6、作M 图 （4分）五、用位移法计算图示刚架，并作M 图。
各杆EI 为常数。
（20分）解：1、以刚结点角位移为基本未知量，得基本体系 （2分）；2、绘1M P M 图（图略） （6分）3、列位移法典型方程： 01111=+P F z k (2分)（4分）图（kNm ）33.75六、用力矩分配法绘制图示连续梁的弯矩图。
结构力学
二、几何组成分析的目的
（1）判别体系是否几何不变； （2）按什么规律组成一个几何不变体系; （3）区分结构是静定的还是超静定的。
返回
§2-2 刚片、约束、体系自由度 和计算自由度
一、体系自由度的定义：
体系自由度：体系的独立运动方式数，或确定体系位置所需的独立坐标数。 例如：平面内一个点有2个自由度，一个刚片有3个自由度。
在某一瞬间可以产生微小运动的体系，称为瞬变体系，它是可变体系 的一种特殊情况。
FN
瞬变体系在工程中不能采用。
FP 2 Sin
如果一个几何可变体系可以发生大位移，则称为常变体系。
法则Ⅱ： 两刚片法则，两刚片用不完全 相交于一点且不完全平行的三 根连杆连接而成的体系，是几 何不变而无多余约束的。
两刚片以一铰及不通过该铰的一个链杆相联，构成几何不变体系。
法则Ⅲ：三刚片六连杆法则，三刚片之间用六连杆彼 此两两相连接，六连杆所组成的三个铰不在 同一条直线上，则所组成的体系是几何不变 而无多余约束的。
讨论
虚铰在无穷远的情形
二元体的概念
二元体的定义：从任意基础上用不共线的两根连杆形成一个 新结点的装置。
2.结论：给定体系为几何不变无多余约束体系。
返回
例六
试分析图示体系是否为几何不变系
解：1.几何组成分析 去除二元体 刚片Ⅰ、Ⅱ、Ⅲ符合三刚片法则。
2.结论：给定体系为几何不变无多余约束体系
返回
例七 试分析图示体系是否为几何不变体系
解：1.几何组成分析 ABEF与基础之间符合两刚片法则，组成新刚片Ⅲ 在刚片Ⅲ上增加一个二元体形成新节点G，由二元体的性质知 体系仍为几何不变，看作刚片Ⅳ CDHI看作刚片Ⅴ,刚片Ⅳ、Ⅴ之间三根连杆交于点D。 2.结论：该体系为几何瞬变体系。
对图示体系进行几何组成分析（10分）
一、对图示体系进行几何组成分析。
(10分)解：折杆ABC 、CDE 与BD 形成刚片I ，为几何不变体系且无多余约束。
（５分）刚片I 与地面由４链杆相连，整个结构为几何不变且有１个多余约束。
（５分）二、计算图示静定桁架的支座反力及1、2杆的轴力。
（14分）解：求支座反力)(2),(6),(2↑=↑=←=kN R kN Y kN X B A A （6分）求1、2杆的轴力截面法： )(52025111拉kN N N Y ==+⨯-=∑ （4分） 取E 结点： )(240214022压kN N N Y -==⨯--=∑（4分）三、P = 1在图示静定多跨梁ABCD 上移动。
（1）作截面E 的剪力影响线；（2）画出使Q E 达最大值和最小值时可动均布荷载的最不利布置；（3）当可动均布荷载q = 20 kN/m 时，求Q Emax 值。
（16分）（1） Q E 影响线见图（5分）（2）Q Emax 的最不利位置 （3分）Q Emin 的最不利位置 （3分）（3）kN q Q E 38)5332152521(20max =⨯⨯+⨯⨯⨯=∑=+ω（5分） 四、用力法计算图示刚架，画M 图。
EI 为常数（20分）解：1、一次超静定结构，基本体系和基本未知量，如图 （2分）A B C D E0.40.6 +－+0.4 C C D2、列力法方程 01111=∆+P X δ （1分）3、作图和P M M ___1 （6分）4、计算系数、自由项 EI 14411=δ （3分） EIP 8101-=∆ （3分） 5、解方程 kN X 625.51= （1分）6、作M 图 （4分）五、用位移法计算图示刚架，并作M 图。
各杆EI 为常数。
（20分）解：1、以刚结点角位移为基本未知量，得基本体系 （2分）；2、绘1M P M 图（图略） （6分）3、列位移法典型方程： 01111=+P F z k (2分)（4分）图（kNm ）33.75六、用力矩分配法绘制图示连续梁的弯矩图。
结构力学第二章 平面体系的几何组成分析
不完全铰节点 1个单铰
13/73
2-1 几何构造分析的几个概念
四、约束 两个互不相连的刚片，若用刚结点连接， 则两者被连为一体成为一个刚片，自由 度由6减少为3。 一个单刚结点相当于3个约束。 单刚结点
三个互不相连的刚片，若用刚结点连接， 自由度由9减少为3。
由此类推:
复刚节点
连接 n 个刚片的复刚结点，它相当于n－1 个单刚结点或3(n－ 1)个约束。
A A
1 B
2 C B
1
3
2 C
B 1
A 2
C
几何可变 几何不变 有多余约束
几何不变 无多余约束
规律1 一个刚片与一个点用两根链杆相连，且三个铰不在同一 直线上，则组成几何不变的整体，并且没有多余约束。
23/73
2-2 平面几何不变体系的组成规律
二、两个刚片之间的联结方式
A 2 B I 3 C
A II B I 3 C
16/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I
C
A
II
1 B
2 C
两根链杆彼此共线 1、从微小运动的角度看，这是一个可变体系。 左图两圆弧相切，A点可作微小运动； 右图两圆弧相交，A点被完全固定。
17/73
2-1 几何构造分析的几个概念
六、瞬变体系
B 1
I II A
2
I A 1 B C 2 D
在体系运动的过程中，瞬铰的位臵随之变 化。 用瞬铰替换对应的两个链杆约束，这种约 束的等效变换只适用于瞬时微小运动。
20/73
2-1 几何构造分析的几个概念
八、无穷远处的瞬铰
结构力学之平面体系的几何组成分析
二、二刚片规则： 两个刚片用既不全平行也不全交于一点的 三根链杆相联，所组成的体系是几何不变 体系，且无多余约束。
O
ΙΙ
ΙΙΙ
推论： 两个刚片由一个铰和一根轴线不通过该铰的 链杆相联，所组成的体系是几何不变体系， 且无多余约束。
ΙΙ
C
A
B
例三、
C
A
分析图示体系的几何构造：
D
解法一： 1、找刚片：
依据材料概括晚清中国交通方式的特点，并分析其成因。
提示：特点：新旧交通工具并存(或：传统的帆船、独轮车， 近代的小火轮、火车同时使用)。 原因：近代西方列强的侵略加剧了中国的贫困，阻碍社会发 展；西方工业文明的冲击与示范；中国民族工业的兴起与发展；
政府及各阶层人士的提倡与推动。
[串点成面· 握全局]
（二）二元体规则：
增加或去掉二元体不改变原体系的几何
组成性质。
C
A
B
例五、 分析图示体系的几何构造：
解：
A
D
E
基本铰结三角形ABC符合 三刚片规则，是无多余约
B
束的几何不变体系；依次
C
F
G
在其上增加二元体A-D-C、
C-E-D、C-F-E、E-G-F后， 体系仍为几何不变体，且 无多余约束。
一、几何构造特性：
（一）无多余联系的几何不变体系称为静定 结构。
静定结构几何组成的特点是：
任意取消一个约束，体系就变成了
几何可变体系。
（二）有多余联系的几何不变体系称为超静 定结构。
特点： 某些约束撤除以后，剩余体系仍
为几何不变体系。
二、静力特性：
（一）静定结构： 在荷载作用下，可以依据
结构力学习题及答案
构造力学习题第2章平面体系的几何组成分析2-1～2-6 试确定图示体系的计算自由度。
题2-1图题2-2图题2-3图题2-4图题2-5图题2-6图2-7～2-15 试对图示体系进展几何组成分析。
假设是具有多余约束的几何不变体系，那么需指明多余约束的数目。
题2-7图题2-8图题2-9图题2-10图题2-11图题2-12图题2-13图题2-14图题2-15图题2-16图题2-17图题2-18图题2-19图题2-20图题2-21图2-11=W2-1 9-W=2-3 3-W=2-4 2-W=2-5 1-W=2-6 4-W=2-7、2-8、2-12、2-16、2-17无多余约束的几何不变体系2-9、2-10、2-15具有一个多余约束的几何不变体系2-11具有六个多余约束的几何不变体系2-13、2-14几何可变体系为2-18、2-19 瞬变体系2-20、2-21具有三个多余约束的几何不变体系第3章静定梁和静定平面刚架的内力分析3-1 试作图示静定梁的内力图。
〔a〕〔b〕(c) (d)习题3-1图3-2 试作图示多跨静定梁的内力图。
〔a〕〔b〕(c)习题3-2图3-3～3-9 试作图示静定刚架的内力图。
习题3-3图习题3-4图习题3-5图习题3-6图习题3-7图习题3-8图习题3-9图3-10 试判断图示静定构造的弯矩图是否正确。
(a)(b)(c)(d)局部习题答案3-1〔a 〕m kN M B ⋅=80〔上侧受拉〕，kN F RQB 60=，kN F L QB 60-=〔b 〕m kN M A ⋅=20〔上侧受拉〕，m kN M B ⋅=40〔上侧受拉〕，kN F RQA 5.32=，kN F L QA 20-=，kN F LQB 5.47-=，kN F R QB 20=(c)4Fl M C =〔下侧受拉〕，θcos 2F F L QC =3-2 (a)0=E M ，m kN M F ⋅-=40〔上侧受拉〕，m kN M B ⋅-=120〔上侧受拉〕〔b 〕m kN M RH ⋅-=15(上侧受拉)，m kN M E ⋅=25.11〔下侧受拉〕〔c 〕m kN M G ⋅=29(下侧受拉)，m kN M D ⋅-=5.8(上侧受拉)，m kN M H ⋅=15(下侧受拉) 3-3 m kN M CB ⋅=10〔左侧受拉〕，m kN M DF ⋅=8〔上侧受拉〕，m kN M DE ⋅=20〔右侧受拉〕 3-4 m kN M BA ⋅=120〔左侧受拉〕3-5 m kN M F ⋅=40〔左侧受拉〕，m kN M DC ⋅=160〔上侧受拉〕，m kN M EB ⋅=80(右侧受拉) 3-6 m kN M BA ⋅=60〔右侧受拉〕，m kN M BD ⋅=45〔上侧受拉〕，kN F QBD 46.28=3-7 m kN M C ⋅=70下〔左侧受拉〕，m kN M DE ⋅=150〔上侧受拉〕，m kN M EB ⋅=70(右侧受拉) 3-8 m kN M CB ⋅=36.0〔上侧受拉〕，m kN M BA ⋅=36.0〔右侧受拉〕 3-9 m kN M AB ⋅=10〔左侧受拉〕，m kN M BC ⋅=10〔上侧受拉〕 3-10 〔a 〕错误 〔b 〕错误 〔c 〕错误 〔d 〕正确第4章 静定平面桁架和组合构造的内力分析4-1 试判别习题4-1图所示桁架中的零杆。
结构力学复习题
B．对计算和计算结果有影响；
C．对计算无影响；
D．对计算有影响，而对计算结果无影响。
07．在力矩分配法计算中，传递系数 为：（）
A．B端弯矩与A端弯矩的比值；
B．A端弯矩与B端弯矩的比值；
C．A端转动时，所产生A端弯矩与B端弯矩的比值；
D．A端转动时，所产生B端弯矩与A端弯矩的比值。
B．只有 时，由于 在附加约束i处产生的约束力；
C． 在附加j处产生的约束力；
D．只有 时，由于 在附加约束j处产生的约束力。
06．杆件杆端转动刚度的大小取决于______________与______________。
07．位移法可解超静定结构，解静定结构，位移法的典型方程体现了___________条件。
20．用力法作图示结构的M图。
21．用力法作M图。各杆EI相同，q=40kN/m，l=3m。
22．用力法作M图。各杆EI相同。
23．用力法作M图。各杆EI相同，杆长均为3m， 28kN/m。
24．用力法求图示桁架支座B的反力。各杆EA相同。
25．用力法求图示桁架支座B的反力。 ，各杆A相同。
26．已知图示结构的 图（仅 杆承受向下均布荷载），求 点竖向位移 。各杆 相同，杆长均为 m。
15．对图示体系进行几何组成分析。
16．对图示体系进行几何组成分析。
17．对图示体系进行几何组成分析。
18．对图示体系进行几何组成分析。
19．对图示体系进行几何组成分析。
二．静定结构内力计算
01．静定结构的全部内力及反力，只根据平衡条件求得，且解答是唯一的。（）
02．静定结构受外界因素影响均产生内力。大小与杆件截面尺寸无关。（）
02-2结构力学第二章 平面体系的几何组成分析-作业答案汇总
38 3 2 29 3 3
3个单铰结点, 3个折算为2个单铰结点的复铰结点
支杆
b3
11/73
(II III) 刚片II
(I II)
刚片III
几何不变且无多余约束
j9 单链杆：12根 复链杆：2根 折算为6根单链杆
W 2 j b 29 12 6 0
5/73
【作业1】分析图示体系的几何构造
图3
【作业1】分析图示体系的几何构造
图4
先考察如图所示结构
∞(II III)
9/73
【作业2】求图示系统的计算自由度
刚片 m 1 单刚结点 g 4 铰结点 h 0 支杆 b 3
内部无多余约束刚片
W 3m 3g 2h b
31 3 4 3 12
10/73
【作业2】求图示系统的计算自由度
刚片 m 8
单刚结点 g 2
W 3m 3g 2h b
铰结点 h 9
刚片 m 14 单铰链结点 h 18
刚片II
刚片III
(I II)
(I III) 刚片I
瞬变体系
其中折算为2个单铰结点的 复铰结点有6个
∞(II III)
其中折算为3个单铰结点的 复铰结点有2个 单刚结点 2个 g 2 和基础相连的支杆 0个 b 0
W 3m 3g 2h b
314 3 2 218 0
∞(II III)
刚片II (I II) (I III) 刚片III
刚片I
几何不变且无多余约束
(I II) 刚片II (I III) 刚片III
刚片I
几何不变且无多余约束
7/73
【作业2】求图示系统的计算自由度
图1 并进行几何构造分析
结构力学几何组成分析-例题
C B A
D E F
几何不变体系，AB 为一个多余约束。
按增加二元体顺序的不同，多余约束可以是AB、 BC、CD、DE、EF中的任意一个。
【例】
去掉一个多余约束。
去掉一个多余约束。
去掉一个必要约束。
#多余约束的个数是一定的，位 置不一定，但也不是任意的。
【例】
1.去掉与地基的几何 不变体系约束。 2.去掉二元体。
24
24
去掉与地基的连接， 几何不变体系, 无多余约束。 只考虑上部结构
【例】
Ⅰ
Ⅱ
去掉与地基的连接， 只考虑上部结构
几何不变体系, 有一个多余约束。
【例】
12
Ⅰ
Ⅱ
3
【例】
去掉与地基的连接， 只考虑上部结构
用三个链杆相连。几何不变 体系，且没有多余约束。
2
3
4
A
1
5
B
去掉与地基的连接， 只考虑上部结构
二元体。
几何不变体系, 没有 多余约束。
【例】
C B
去掉A、C两个二 元体。几何可变， 少二个约束。
A
【例】
D
E
AC
F
B
D E
F
■AB 、 AC 看 成 加 到 地 基上的二元体。 ■刚片DEF与地基用三 根支链杆相连。
几何不变体系， 且没有多余约束。
【例】
8
7
9
8
7
9
6
10
6
10
1
3
5
1
3
5
【例】
从基础开始增加杆件。几何不变体系，有4个多余约束 【例】
去掉与地基相连的约束, 几何不变体系, 没有多余约束。
结构力学第四讲平面体系的几何组成分析
平行，则该体系为瞬变体系。
第二章 平面体系的几何组成分析 课堂练习1 ：
结论:无多余约束几何不变体系
结论:几何可变体系
结论:有3个多余约束 的几何不变体系
第二章 平面(2)体系的几何组成分析
(3)
五、课后练习：试对图示体系进行几何组成分析：
(1)
(1)
(1)
(2) ((22)) (2)
(2)
(3) (3)
§2-5 几何组成与静定性的关系
一、几何可变体系：一般无静力解答。 二、无多余联系的几何不变体系：静力解答唯一确定。 三、几何瞬变体系：其平衡方程或者没有有限值解答， 或在特殊情况下，解答不确定。 四、具有多余联系的几何不变体系：静力解答有无穷 多组解。
体系的几何组成与静定性的关系： 1、无多余约束的几何不变体系是静定结构； 2、有多余约束的几何不变体系是超静定结构； 3、几何可变体系不能作为结构使用。
第二章 平面体系的几何组成分析
练习：
刚片的等效替换
CC
FF
BB
EE
GG
C
II
B
F O(2,3)
G
E
III
AA
瞬变
DD
HH
A(1,2)
D(1,3)
I
题7-1(12)图
将地基视为刚片I；刚片II、III由平行的链杆BE、CF连
接，形成无穷远的虚铰， I、II刚片由A铰、 I、III刚片
由D铰连接。A、B的连线与形成无穷远虚铰的链杆相互
答案： （1）几何不变体系，有4个多余约束。 （2）几何不变体系，有6个多余约束。 （3）几何不变体系，有3个多余约束。 （4）几何不变体系，有2个多余约束。 （5）几何不变体系，有6个多余约束。 （6）几何不变体系，无多余约束。
西北工业大学航空学院结构力学课后题答案第二章结构的几何组成分析
第二章 结构的几何组成分析2-1 分析图2-27所示平面桁架的几何不变性，并计算系统的多余约束数。
3571(a)(a)解：视杆为约束，结点为自由体。
C ＝11，N ＝7×2＝14f =11－7×2＋3=0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(b)(b)解：视杆和铰支座为约束，结点为自由体。
C ＝9＋2＋1＝12，N ＝6×2＝12f ＝12－6×2＝0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(c)(c)解：视杆和铰支座为约束，结点为自由体。
C ＝10＋2×2＝14，N ＝6×2＝12ｆ＝14－12＝2该桁架为有两个多余约束的几何不变系。
1217(d)(d)解：视杆和铰支座为约束，结点为自由体。
C ＝30＋3＝33，N ＝17×2＝34ｆ＝33－34＝-1故该桁架为几何可变系。
8(e)(e)解：视杆为约束，结点为自由体。
C ＝13，N ＝8×2＝16ｆ＝13－16＋3＝0将1-2-3-4、5-6-7-8看作两刚片，杆3-6、杆2-7、杆4-5相互平行，由两刚片原则知，为瞬时可变系统。
6(f)(f)解：视杆和固定铰支座为约束，结点为自由体。
C ＝22＋3×2＝28，N ＝14×2＝28ｆ＝28－28＝0将12-13-14、7-11-12、1-2-3-4-5-6-7-8-9-10看作三刚片，三刚片由铰7、铰12、铰14连结，三铰共线，故该桁架为瞬时可变系统。
(g)(g)解：视杆和固定铰支座为约束，结点为自由体。
C＝24＋4×2＝32，N＝16×2＝32ｆ＝32－32＝0由于杆15-14-3、杆12-11-4、杆9-5相交于一点，故该桁架为瞬时可变系。
(h)(h)解：视杆和固定铰支座为约束，结点为自由体。
C＝12＋2×2＝16，N＝8×2＝16ｆ＝16－16＝0该桁架布局合理，加减二元体之后，无有应力的杆，故该桁架为无多余约束的几何不变系。
结构力学-平面体系的几何组成分析知识重点及习题解析
《结构力学》平面体系的几何组成分析知识重点及习题解析一、基本概念1.1、几何不变体系若不考虑材料变形，在任意荷载作用下几何形状和位置均能保持不变的体系。
1.2、几何可变体系即使不考虑材料变形，在很小的荷载作用下，也会发生机械运动而不能保持原有几何形状和位置的体系。
1.3、瞬变体系原可发生形状或位置的改变，但经微小位移后即转化为几何不变的体系。
1.4、刚片平面杆件体系中的几何不变的部分，也可以是一根杆件或大地等。
1.5、虚铰连接两个刚片的两根链杆的作用相当于在其交点处的一个单铰，不过这个铰的位置随着链杆的转动而改变，这种铰称为虚铰。
1.6、自由度物体运动时可以独立变化的几何参数的数目，也即确定物体位置所需的独立坐标数目。
1.7、约束减少自由度的装置，称为联系或约束。
1.8、必要约束能改变体系自由度的约束，也即使体系成为几何不变而必须的约束。
1.9、多余约束不能减少体系自由度的约束。
1.10、计算自由度并非体系的真实自由度，而是体系的自由度数目减约束数目。
计算公式如下：W=3m-（2h+r）式中W一计算自由度；m一刚片数；h—单铰数，连接n个杆件的复铰相当于n-1个单铰；r—支座链杆数。
对于铰结链杆体系，还可用如下公式计算：W=2j-（b+r）式中j一结点数；b一杆件数二、几何不变体系的基本组成规则2.1、三刚片规则三个刚片用不在不同一条直线上的三个单铰两两铰连，组成的体系是几何不变的。
2.2、二刚片规则两个刚片用一个铰和一根不通过此铰的链杆相连，为几何不变体系；或者两个刚片用三根不全平行也不交于同一点的链杆相连，为几何不变体系。
2.3、二元体规则在一个体系上增加或拆除二元体，不会改变原有体系的几何构造性质。
三、几何构造与静定性的关系所谓体系的静定性，是指体系在任意荷载作用下的全部反力和内力是否可以根据静力平衡条件确定。
静定结构的几何构造特征是几何不变且无多余约束，而有多余约束的几何不变体系则是超静定结构。
(完整版)结构力学解析
第一章平面体系的几何组成分析一判断题1. 几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
（×）2. 两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必需满足的条件。
（√)3。
计算自由度W小于等于零是体系几何不变的充要条件.（×）4. 三个刚片由三个铰相联的体系一定是静定结构.（×)5。
有多余约束的体系一定是超静定结构。
(×）6。
平面几何不变体系的三个基本组成规则是可以相互沟通的.（√）7。
三刚片由三个单铰或任意六根链杆两两相联，体系必为几何不变。
（×）8. 两刚片用汇交于一点的三根链杆相联，可组成几何不变体系.（×）9。
若体系计算自由度W〈0，则它一定是几何可变体系。
(×）10。
有多余约束的体系一定是几何不变体系.（×）11。
几何不变体系的计算自由度一定等于零.(×)12。
几何瞬变体系的计算自由度一定等于零。
（×)13. 图中链杆1和2的交点O可视为虚铰。
(×）题13图二选择题1. 图示体系为:（A）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变题1图题2图2。
图示体系为：（B）A．几何不变无多余约束 B．几何不变有多余约束 C．几何常变 D．几何瞬变3. 图示体系是（B）A．无多余联系的几何不变体系 B．有多余联系的几何不变体系C．几何可变体系 D．瞬变体系题3图4。
图示体系的几何组成为（B）A．几何不变无多余约束 B．几何不变有多余约束 C．瞬变体系 D．可变体系题4图5. 图示平面体系的几何组成为（C)A。
几何不变无多余约束 B。
几何不变有多余约束 C.瞬变体系 D.几何可变体系题5图6. 图示体系为（A）A。
几何不变,无多余约束 B.几何不变,有多余约束 C。
几何常变 D。
几何瞬变题6图题7图7. 图示体系为（D）A。
《结构力学》习题解答(内含解答图)
解：杆AB由固定支撑与基础联结形成一体，此外，杆AB又用链杆1再与基础联结，故链杆1为多余约束；将此部分取为刚片，杆CD取为刚片，则两刚片用个BC、链杆2、链杆3三根不平行也不交于一点相连，组成几何不变体。所以，体系是具有一个多余约束的几何不变体系。
习题2-4试对图示体系进行几何组成分析。
习题2-8试对图示体系进行几何为了便于分析，对图中的链杆和刚片进行编号，分析过程见图2-21(b)。首先去掉二元体NMI、JNI，然后分析剩余部分。杆AD由固定支撑与基础联结形成一体，构成几何不变体，在此基础上增加二元体DEB、EFC、EHF形成刚片Ⅰ（注意固定铰支座与铰相同）；铰结△GIJ为刚片Ⅱ；刚片I与刚片Ⅱ之间用不交于一点的杆DI、杆GI、杆HJ相连，组成几何不变体。
另外，该题也可用二元体概念求解，即杆AB由固定支撑与基础联结形成一体后，把杆BC和链杆1作为二元体，由规则三，组成几何不变体；再将杆CD和链杆2作为二元体，组成几何不变体，而链杆3为多余约束。
习题2-5试对图示体系进行几何组成分析。
习题2-5图习题2-5解答图
解：地基为刚片I，折杆BCD为刚片Ⅱ(注意曲杆BC与CD在C点刚性联结)，刚片I与刚片Ⅱ之间用不交于一点的链杆1和杆AB、杆ED相连，组成几何不变体，而曲杆AB和ED的联结方式为图（b）中的虚线。
习题2-12图习题2-12解答图
习题2-13试对图示体系进行几何组成分析。
习题2-13图习题2-13解答图
解：将原图结点进行编号，并将支座6换为单铰，如图（b）。取基础为刚片Ⅰ，△134为刚片Ⅱ，△235为刚片Ⅲ，由规则一知，三刚片用三个不共线的铰联结组成几何不变体。在此基础上增加二元体674、785，而杆38看作多余约束。杆910由铰联结着链杆10，可看作二元体，则整个体系为有一个多余约束的几何不变体系。
结构力学习题及答案
2 结构的几何组成分析判断题几何不变且无多余约束的体系其自由度必定等于零。
( )体系的自由度小于或等于零是保证体系为几何不可变的必要和充分条件。
( )三个刚片之间只要用三个铰两两相连，就能构成无多余约束的几何不变体系。
( )在任何情况下，在几何不变体系上去掉一个二元体，所余体系仍然是几何不变的。
( )一个点与一个刚片之间用两根链杆相连，则一定构成几何不变体系。
( )在某些特殊情况下，几何可变体系加上一个二元体后可以变为几何不变体系。
( )如体系在去掉某个约束后能承受特殊荷载而平衡，说明原体系中该约束为多余约束。
( )超静定结构中的多余约束是为保持杆件体系的几何不变性而设置的。
( )超静定结构设置多余约束的目的之一是调整结构的内力分布。
( )填空题一个点在平面上有＿＿＿个自由度；一个刚片在平面上有＿＿＿个自由度。
一个平面体系中有两个刚片，用单铰相联，则其自由度为＿＿＿＿。
图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。
(a)＿＿＿个约束；(b)＿＿＿个约束。
(a)图示支座简图各相当于几个约束，在各图上标出可能出现的约束反力。
(a)＿＿＿个约束；(b)＿＿＿个约束。
(b)图示结构一共设置了五个支座链杆，对于保持其几何不变来说有＿＿＿个多余约束，其中第＿＿＿根链杆是必要约束。
在任何情况下，几何可变体系上增加一个二元体后构成的体系总是＿＿＿＿＿＿＿体系。
若两刚片由三根链杆相连构成无多余约束的几何不变体系，则三根链杆的空间位置必须满足＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
答案＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
指出图示体系的几何组成性质。
结构力学——几何构造分析
如果将链杆视为一刚片， 则三规律等价
三角形规律的应用技巧
• 1. 刚片的广义化 • 2. 约束的等价性 • 3. 二元体增减的等效性 • 4. 内部大刚片定义的灵活性 • 5. 瞬变体系的多样性
1. 刚片的广义化
三边在两边之和大于第三边时,能唯一地组 成一个三角形——基本出发点.
三刚片规则：
三个刚片用不在同 一直线上的三 个单 铰两两相连，组成 无多余联系的几何 不变体系。
2-2-1 静定结构组成规则
规则1 三刚片规则
三个刚片用 三个不共线单铰 两两相连可组成 一个静定结构， 它们统称为三铰 结构。
B
图2-7
根据这一规则可构造出如图2-8所示的各种三铰结构。
(a) 三铰刚架
(b) 三铰拱
(c) 有虚铰情况
(d) 三铰重合体系
图2-8 三铰结构和体系
需要注意的是：
自由度呢？
n=3
每个结点有 多少个
自由度呢？
n=2
每个单铰 能使体系减少 多少个自由度
呢？ s=2
每个单链杆 能使体系减少
多少个 自由度呢？
s=1
每个单刚结点 能使体系减少
多少个 自由度呢？
s=3
刚片增减法
§2-3 体系的计算自由度：
计算自由度等于刚片总自由度数 减总约束数
W = 3m-(3g+2h+b) m---刚片数（不包括地基） g---单刚结点数 h---单铰数 b---单链杆数（含支杆）
一辆这路上行驶的自行车有几个 自由度？哪几个？
2-1-3 约束分类
根据对自由度的影响，体系中的约束可分为 两类：
• 除去约束后，体系 的自由度将增加， 这类约束称为必要 约 束 ， 如 图 2-5a 中 结构除去水平链杆 A后，原来的结构 变为图2-5b所示的 可动体系，因此A 是必要约束。(a) 超静定CBDI
(完整版)西北工业大学航空学院结构力学课后题答案第二章结构的几何组成分析
第二章结构的几何组成分析2-1分析图2-27所示平面桁架的几何不变性，并计算系统的多余约束数。
(a)(a)解：视杆为约束，结点为自由体。
C＝11，N＝7×2＝14f =11－7×2＋3=0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(b)(b)解：视杆和铰支座为约束，结点为自由体。
C＝9＋2＋1＝12，N＝6×2＝12f ＝12－6×2＝0该桁架布局合理，不存在有应力的杆，故为无多余约束的几何不变系。
(c)(c)解：视杆和铰支座为约束，结点为自由体。
C＝10＋2×2＝14，N＝6×2＝12ｆ＝14－12＝2该桁架为有两个多余约束的几何不变系。
1217(d)(d)解：视杆和铰支座为约束，结点为自由体。
C ＝30＋3＝33，N ＝17×2＝34ｆ＝33－34＝-1故该桁架为几何可变系。
(e)(e)解：视杆为约束，结点为自由体。
C ＝13，N ＝8×2＝16ｆ＝13－16＋3＝0将1-2-3-4、5-6-7-8看作两刚片，杆3-6、杆2-7、杆4-5相互平行，由两刚片原则知，为瞬时可变系统。
6 (f)(f)解：视杆和固定铰支座为约束，结点为自由体。
C ＝22＋3×2＝28，N ＝14×2＝28ｆ＝28－28＝0将12-13-14、7-11-12、1-2-3-4-5-6-7-8-9-10看作三刚片，三刚片由铰7、铰12、铰14连结，三铰共线，故该桁架为瞬时可变系统。
(g)(g)解：视杆和固定铰支座为约束，结点为自由体。
C＝24＋4×2＝32，N＝16×2＝32ｆ＝32－32＝0由于杆15-14-3、杆12-11-4、杆9-5相交于一点，故该桁架为瞬时可变系。
(h)(h)解：视杆和固定铰支座为约束，结点为自由体。
C＝12＋2×2＝16，N＝8×2＝16ｆ＝16－16＝0该桁架布局合理，加减二元体之后，无有应力的杆，故该桁架为无多余约束的几何不变系。
结构力学典型例题_武汉理工大学范文
第2章平面体系的几何构造分析典型例题1. 对图2.1a体系作几何组成分析。
图2.1分析：图2.1a等效图2.1b（去掉二元体）。
对象：刚片Ⅰ、Ⅱ和Ⅲ；联系：刚片Ⅰ、Ⅲ有虚铰A（杆、2）；刚片Ⅱ、Ⅲ有虚铰C（无穷远）（杆3、4）；刚片Ⅰ、Ⅱ有虚铰B（杆5、6）；结论：三铰共线，几何瞬变体系。
2. 对图2.2a体系作几何组成分析。
图2.1分析：去掉二元体（杆12、杆34和杆56图2.1b），等效图2.1c。
对象：刚片Ⅰ和Ⅱ；联系：三杆：7、8和9；结论：三铰不共线，无多余约束的几何不变体系。
3. 对图2.3a体系作几何组成分析。
图2.3 分析：图2.3a对象：刚片Ⅰ（三角形原则）和大地Ⅱ；联系：铰A和杆1；结论：无多余约束的几何不变体系。
对象：刚片Ⅲ（三角形原则）和大地Ⅱ；联系：杆2、3和4；结论：无多余约束的几何不变体系。
第3章静定结构的受力分析典型题1. 求图3.1结构的内力图。
图3.1解（1）支座反力（单位：kN）由整体平衡，得＝100．= 66.67，＝-66.67．（2）内力（单位：kN.m制）取AD为脱离体：，，；，，。
取结点D为脱离体：，，取BE为脱离体：3，，。
取结点E为脱离体：，，（3）内力图见图3.1b~d。
2. 判断图3.2a和b桁架中的零杆。
图3.2分析：判断桁架零杆的常用方法是找出桁架中的L型结点和T型结点。
如果这两种结点上无荷载作用．那么L型纪点的两杆及T型结点的非共线杆均为零杆。
解：图3.2a：考察结点C、D、E、I、K、L，这些结点均为T型结点，且没有荷载作用，故杆件CG、DJ、EH、IJ、KH、LF 均为零杆。
考察结点G和H，这两个结点上的两竖向链杆均已判断为零杆，故这两个结点的受力也已成为T型结点的情形．由于没有荷载作用，故杆件AG、BH也为零杆。
整个结构共有8根零杆．如图3.2c虚线所示。
图3.2b：考察结点D，为“K”型结点且无荷载作用，故；对称结构对称荷载（A支座处的水平反力为零），有，故杆件DE和DF必为零杆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三铰连三个刚片 【例】
() ()
Ⅰ Ⅱ Ⅲ
()
去掉与地基之间的连接。 上部结构为９根杆， ３根为刚片，６根为约束。几何不变体系, 没有 多余约束。
【例】
()
()
去掉与地基之间连接的约束, 上部结构可看成 ９个刚片，几何不变体系, 没有多余约束。
【例】
()
()
()
去掉与地基之间连接的约束, 上部结构可看成 ９个刚片，几何不变体系, 没有多余约束。
【例】
将刚片画成直杆；
将
画成
几何不变体系，没有多余约束。
【例】
BCD
A
EF G
从G点开始依次增加二元体,最后判断平行支链杆只 需一根，几何不变体系, 有一个多余约束。
【例】
从两边去掉二元 体, 几何不变体系, 没有多余约束。
【例】 【例】
几何可变体系， 少1个约束
去掉二元体。 几何可变体系，少一个约束。
【例】
从基础开始增加杆件。几何不变体系，有4个多余约束 【例】
去掉与地基相连的约束, 几何不变体系, 没有多余约束。
【例】
【例】
将折杆画成直杆，去掉二元体。 几何不变体系，且没有多余约束
瞬变体系, 无多余约束。
【例】
【例】
几何不变体系，且有一 个多余约束。
Ⅲ
Ⅱ
Ⅰ
几何不变体系且没 有多余约束。
【例】
【例】
Ⅲ Ⅱ
Ⅰ
加上地基共有９个刚片， 瞬变体系。
【例】
多余
Ⅲ Ⅱ
Ⅰ
将
画成
有一个多余约束的刚片。 几何瞬变体系，有1个多线相交于一点。瞬变体系。
瞬变体系。
【例】
（）
（） （）
选两个三角形为刚片，则整个体系可认为 是由９个刚片组成。 瞬变体系，没有多余约束。
【例】 【例】
几何不变体系,没 有多余约束。
1去掉两个二元体。 2 从C、D两点开始增加 二元体CBD,CAD。
AB
几何不变, 有一个多 余约束。
【例】 【例】 A
折杆可以看成连接 两个端点的支链杆。
从上面去掉两个二 元体。
几何不变体系, 有一 个多余约束。
B
折杆可以看成连接两
个端点的支链杆。
C
A、B、C依次去掉
二元体。
几何不变体系, 没有 多余约束。
【例】
C B
去掉A、C两个二 元体。几何可变， 少二个约束。
A
【例】
D
E
AC
F
B
D E
F
■AB 、 AC 看 成 加 到 地 基上的二元体。 ■刚片DEF与地基用三 根支链杆相连。
几何不变体系， 且没有多余约束。
【例】
8
7
9
8
7
9
6
10
6
10
1
3
5
1
3
5
C B A
D E F
几何不变体系，AB 为一个多余约束。
按增加二元体顺序的不同，多余约束可以是AB、 BC、CD、DE、EF中的任意一个。
【例】
去掉一个多余约束。
去掉一个多余约束。
去掉一个必要约束。
#多余约束的个数是一定的，位 置不一定，但也不是任意的。
【例】
1.去掉与地基的几何 不变体系约束。 2.去掉二元体。
结构力学几何组成分析-例题
【例】
A
B
C
D
E
F
1,3
A
2,3
A
2,3
B 1,2 C
D
E
F
1,3 1,2
B
D
F
C
E
几何不变体系
几何瞬变体系
【例】
【例】 A
去掉二元体 可变体系，少一个约束
从A点开始，依次去掉二元体。 几何不变体系且无多余约束。
【例】 C
B A
D E F
从地基开始，依次依 次增加二元体AEF、 ADE、FCD、CBF。
几何不变体系，且 没有多余约束。
【例】
【例】
去掉与地基的连接， 只考虑上部结构 增加二元体
几何不变, 有4个多余 约束。
将折杆用直杆代替。
几何不变, 有多一个与 地基相连的约束。
【例】
1 将折杆用直杆代替，
2 去掉二元体。
几何不变体系, 且有一个多余约束。
【例】
将折杆画成直杆；
将
画成
上部结构为一个刚片, 用四根杆与地基相连。 几何不变有一个多余 约束。
24
24
去掉与地基的连接， 几何不变体系, 无多余约束。 只考虑上部结构
【例】
Ⅰ
Ⅱ
去掉与地基的连接， 只考虑上部结构
几何不变体系, 有一个多余约束。
【例】
12
Ⅰ
Ⅱ
3
【例】
去掉与地基的连接， 只考虑上部结构
用三个链杆相连。几何不变 体系，且没有多余约束。
2
3
4
A
1
5
B
去掉与地基的连接， 只考虑上部结构
【例】
(1.2)
Ⅲ
(2.3)
Ⅰ
Ⅱ (1.3)
几何不变体系，且没 有多余约束。
几何不变体系且没有多 余约束。
【例】
（）
将折杆画成直杆；
将
画成
瞬变体系
【例】
去掉二元体；
将
画成
瞬变体系：三杆延长 线交于一点。
【例】
【例】
三杆平行且等长， 几何可变体系
将折杆用直杆
代替，
将
画成
几何不变体系，且 没有多余约束。
几何可变体系，缺二 个约束。
#缺约束的个数是一定的，位置不一定， 但也不是任意的。
【例】 【例】
多 缺
1.去掉与地基的几何不变体系 约束。 2.去掉二元体。
几何可变体系。缺一个必要约束； 多一个多余约束。
去掉二元体。
可变体系。少一个约束。
【例】
A
1去掉二元体。 2从A点开始增加二元体。
【例】
C
D
() ()
()
几何不变体系， 且，没有多余约束
（） （）
（）
三铰共线。几何瞬变体系, 没有多余约束。
【例】
() ()
()
去掉二元体。三铰不共线，几何不变体系，没有多余约束。
【例】
瞬变体系
汇报结束
谢谢大家! 请各位批评指正
