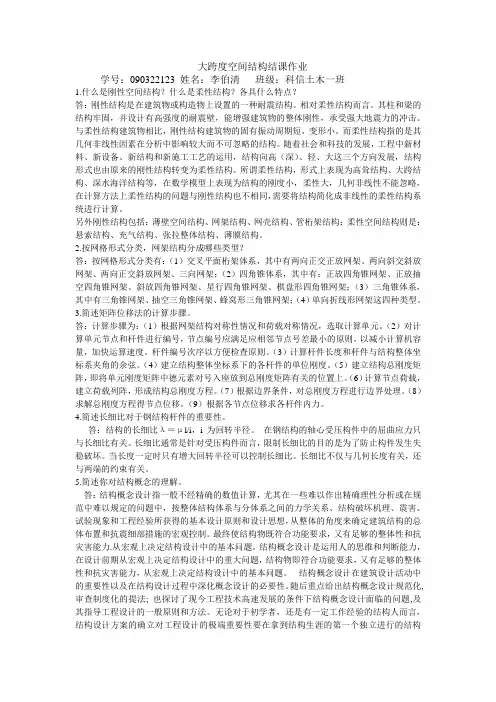

大跨空间结构答案

四、简答题（共20分,每小题5分）

1.在进行网架节点设计时，有哪些基本要求？

答：①牢固可靠，传力明确简捷；（1分）

②构造简单，制作简单，安装方便；（1分）

③用钢量省，造价低；（1分）

④构造合理，使节点尤其是支座节点的受力状态符合设计计算假设。（2分）

2.确定网架结构的网格尺寸时，需要考虑哪些因素？

答：

1)与屋面材料有关。钢筋混凝土板尺寸不宜过大，否则安装有困难，一般不宜超过

3m；当采用有檩体系构造方案时，网架一般不超过6 m。（3分）

2)与网架高度有一定比例关系。夹角过大、过小，节点构造会产生困难。（2分）

3. 当网架只承受恒载、活载、风载作用时，应考虑哪些荷载组合？

答：

①永久荷载+可变荷载（1分）

②②永久荷载+半跨可变荷载（2分）

③网架自重+半跨屋面板+施工荷载（2分）

4．在螺栓球节点网架中杆件的计算长度L0等于杆件几何长度L，而在焊接球节点网架中杆件的计算长度L0小于杆件几何长度L，试说明理由。

答：在焊接球网架中，焊接球通过焊缝与杆件连接，由于焊接抗弯刚度大，工作性能接近于刚节点，故计算长度L0

5.在进行网架杆件截面选择时，需遵从哪些原则？

答：（1）每个网架结构所选截面规格不宜过大，以方便加工与安装，一般小跨度网架以三到五种为宜，大、中跨度网架也不宜超过10种规格。（2）杆件宜选用壁厚较薄的截面，以使杆件在截面面积相同的条件下，能获得较大的回转半径；有利于压杆稳定。（3）宜选用市场常供钢管。（4）考虑到杆件材料负公差的影响，宜留有适当的余地。

6.用有限单元法对网架进行分析时，采用了哪些基本假设？

答：①假定节点为铰节点，每个节点有三个自由度，忽略节点刚度的影响；②荷载作用在网架节点上，杆件只承受轴力；③材料在弹性阶段工作，符合胡克定律；④假定网架的变形很小，由此产生的影响予以忽略。

7.屋面排水坡度的做法共有几种方式？这几种方式有何特点？

答：（1）上弦节点上加小立柱找坡：当小立柱较高时，应注意小立柱自身的稳定性，此法构造比较简单。（2）网架变高度：当网架跨度较大时，会造成受压腹杆太长的缺点。（3)支承柱变高：采用点支撑的网架可用此法找坡。（4）整个网架起拱：一般用于大跨度网架。网架起拱后，杆件、节点的规格明显增多，使网架的设计、制造、安装复杂化。

8．焊接球节点有哪些优缺点？

答：优点：构造和制造均较简单，球体外型美观、具有万向性，可以连接任意方向的杆件。

缺点：用钢量较大，节点用钢量占网架总用钢量的20%~25%；冲压焊接费工，焊接质量要

求高，现场仰焊、立焊占很大比重；杆件下料长度要求准确；当焊接工艺不当造成焊接变形过大后难于处理。

9.空间结构与平面结构有何不同？

答：平面结构,荷载作用方向平行于结构中面并沿结构中面方向均匀分布,或不同平面的结构单一在各向平面内的平行荷载作用下相互间的合作效应没有影响或影响很小。空间结构，具有不宜分解为平面结构体系的三维形体,具有三维受力特性,在荷载作用下呈空间工作的结构。

10.空间结构有哪几种基本类型？各类基本类型有哪些主要形式？

答：（1）实体结构（薄壳、折板、平板）。（2）网格结构（网架、网壳、立体桁架）。（3）张力结构（悬索、薄膜）。（4）混合结构（张弦梁（桁架）、斜拉网架（网壳）、索承网壳）

11.何为实体结构、网格结构、弦力结构、混合结构？

答：实体结构：用钢筋混凝土材料建造，内部无空洞或空洞率很小的结构，特点①以薄膜压力为主，能充分发挥混凝土强度；②折板抗弯刚度大，可作为受弯和压弯构件；③既是承重结构，又是维护结构；④曲面壳体模板复杂，耗工、耗材、耗时。网格结构：由标准化的刚构件和加大组成，并按一定规律相连而成的高次超静定空间网状结构。张力结构：通过对索或膜施加预张力以后形成的结构。混合结构：几种以上某两种或几种结构的优点组合而成的结构。

12.网格结构有哪些常用节点？

答：焊接或螺接钢板节点、焊接空心球节点、螺栓球节点、相贯节点、铸钢节点、我国自行研制的嵌入式毂节点。

13.确定网架结构的高度时，需要考虑哪些因素？

答：

①与屋面材料有关。钢筋混凝土板尺寸不宜过大，否则安装有困难，一般不宜超过3m；

当采用有檩体系构造方案时，网架一般不超过6 m。（3分）

②与网架高度有一定比例关系。夹角过大、过小，节点构造会产生困难。（2分）

14.圆管截面具有哪些力学特点？

答：回转半径大、截面特性无方向性、抗压承载能力高。分为高频电焊钢管和无缝钢管。15.加衬环肋的焊接空心球是如何制作的？

答：焊接空心球节点由两块圆钢板经加热，压成两个半圆球，然后相对焊接而成。当球径等于或大于300mm时，杆件内力较大时，可在球内加衬环肋，此肋应与两个半球焊牢，这样可提高承载力。

16.网架屋面排水坡可以采用几种方法形成？各种方法有何特点？

答：可采用以下四种方法：

1)整个网架起坡：网架上下弦杆仍保持平行，将整个网架在跨中抬高，但起拱高度过高会

改变网架内力分布。

2)网架变高度：可节省找坡小立柱的用钢量，还可降低弦杆内力峰值，使网架内力趋于均

匀，但使杆件种类增多。

3)上弦节点上加小立柱找坡：改变小立柱高度可形成多种复杂的排水屋面，构造简单。若

小立柱较高，应验算其自身稳定性，必要时采取加固措施。

4)网架变高度和加小立柱相结合：可降低小立柱高度，增加其稳定性，并使网架高度变化

不大。

17.用于网架杆件的钢管，在截面面积不变的情况下，壁厚宜选薄还是宜选厚？试说明理由。答：截面面积不变的情况下，壁厚宜选薄，这样可使钢管直径较大，能获得较大的回转半径，有利于压杆稳定。

18.在焊接球网架结构中，支座腹杆的计算长度为其几何长度的0.9，而其它腹杆的计算长度为其几何长度的0.8倍？试说明理由。

答：支座腹杆一般要比其他腹杆粗，此时其杆件两端约束比其他腹杆的弱，故支座腹杆的计算长度要大于其他腹杆。

19.网架计算时采用了哪些假定？

答：①假定节点为铰节点，忽略节点刚度的影响，杆件只承受轴力（2分）；②假定网架的变形很小，可以采用小挠度理论进行计算（1.5分）；③假定网架的杆件材料为弹性材料，可以采用弹性方法进行分析（1.5分）。

20.在确定网架的网格尺寸应注意哪些问题？

答：确定网架的网格尺寸时，应注意以下问题：

①注意网格尺寸应与屋面材料相适应。当屋面为钢筋混凝土重屋面时，一般不超过3m；当屋面为有檩体系的轻型屋面时，一般不大于6m。（2.5分）

②注意网格尺寸与网架高度的关系。斜腹杆与弦杆的夹角应为45°~55°较好，避免节点构造发生困难。（2.5分）

21．平面结构和空间结构有何区别？

答：①平面结构：荷载作用方向平行于结构中面并沿结构的中面法方向均匀分布，或不同平面的结构单元在各自平面内的平行荷载作用下，相互间的荷载效应没有影响或影响很小。（2.5分）

②空间结构：具有不宜分解为平面结构体系的三维形体，具有三维受力特性，在荷载作用下呈空间工作的结构。（2.5分）

22．网架变高度找坡与整个网架起拱找坡相比，有何优缺点？

答：整个网架起拱找坡的优缺点如下：（2.5分）

①坡度过高会改变网架内力分布，应按网架实际尺寸进行内力分析；

②网架的杆件尺寸变化少，节点构造趋于一致。

改变网架高度找坡的优缺点如下：（2.5分）

①跨中增高，减小弦杆内力，整体内力分布趋于均匀，弦杆级差较小；
