基带信号QPSK调制与脉冲成型滤
主要功能是完成基带信号的脉冲成型;
主要功能是完成基带信号的脉冲成型；基带信号的脉冲成型是一项重要的信号处理技术，它在通信系统中起到了至关重要的作用。
本文将介绍基带信号的脉冲成型的主要功能和工作原理。
基带信号是指没有经过调制的信号，通常是低频信号。
在通信系统中，基带信号经过调制后才能传输和接收。
脉冲成型是指将基带信号进行一系列处理，使其能够适应特定的传输介质和接收设备，以保证信号的可靠传输和接收。
基带信号的脉冲成型有以下几个主要功能：1. 带宽控制：基带信号的脉冲成型可以控制信号的带宽，使其适应传输介质的特性。
不同的传输介质对信号的带宽有一定的限制，通过脉冲成型可以将信号的带宽限制在传输介质所能接受的范围内。
2. 抗干扰能力：脉冲成型可以提高基带信号的抗干扰能力，减少外界干扰对信号传输的影响。
通过合理的脉冲成型处理，可以使信号在传输过程中更加稳定，减少噪声和干扰的影响。
3. 时域特性控制：脉冲成型可以控制基带信号在时间域上的特性，使其能够满足传输和接收的要求。
通过调整脉冲的形状和时序，可以使信号在接收端能够准确地被解调和恢复。
4. 码间干扰抑制：在高速数据传输中，由于码间距过小，可能会出现码间干扰的问题。
通过脉冲成型可以有效地抑制码间干扰，提高数据传输的可靠性和准确性。
基带信号的脉冲成型的工作原理如下：基带信号经过一系列预处理，包括滤波、采样等操作。
接着，通过脉冲成型器对信号进行脉冲成型处理。
脉冲成型器一般由滤波器和时钟控制电路组成。
滤波器用于控制信号的带宽和频率响应，时钟控制电路用于控制脉冲的时序。
在脉冲成型过程中，滤波器会改变信号的幅度和相位特性，使其适应传输介质的特性。
时钟控制电路会根据接收端的时钟信号控制脉冲的时序，以确保信号能够准确地被解调和恢复。
经过脉冲成型处理后的基带信号被传输到接收端，接收端利用相应的解调器对信号进行解调和恢复，以恢复原始的基带信号。
总结起来，基带信号的脉冲成型是一项重要的信号处理技术，它能够调整信号的带宽、增强抗干扰能力、控制时域特性和抑制码间干扰。
QAM与QPSK

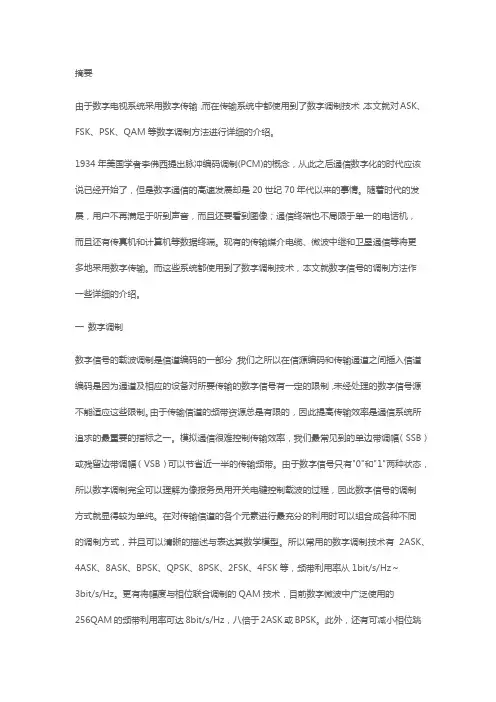

摘要由于数字电视系统采用数字传输，而在传输系统中都使用到了数字调制技术，本文就对ASK、FSK、PSK、QAM等数字调制方法进行详细的介绍。
1934年美国学者李佛西提出脉冲编码调制(PCM)的概念，从此之后通信数字化的时代应该说已经开始了，但是数字通信的高速发展却是20世纪70年代以来的事情。
随着时代的发展，用户不再满足于听到声音，而且还要看到图像；通信终端也不局限于单一的电话机，而且还有传真机和计算机等数据终端。
现有的传输媒介电缆、微波中继和卫星通信等将更多地采用数字传输。
而这些系统都使用到了数字调制技术，本文就数字信号的调制方法作一些详细的介绍。
一数字调制数字信号的载波调制是信道编码的一部分，我们之所以在信源编码和传输通道之间插入信道编码是因为通道及相应的设备对所要传输的数字信号有一定的限制，未经处理的数字信号源不能适应这些限制。
由于传输信道的频带资源总是有限的，因此提高传输效率是通信系统所追求的最重要的指标之一。
模拟通信很难控制传输效率，我们最常见到的单边带调幅（SSB）或残留边带调幅（VSB）可以节省近一半的传输频带。
由于数字信号只有"0"和"1"两种状态，所以数字调制完全可以理解为像报务员用开关电键控制载波的过程，因此数字信号的调制方式就显得较为单纯。
在对传输信道的各个元素进行最充分的利用时可以组合成各种不同的调制方式，并且可以清晰的描述与表达其数学模型。
所以常用的数字调制技术有2ASK、4ASK、8ASK、BPSK、QPSK、8PSK、2FSK、4FSK等，频带利用率从1bit/s/Hz～3bit/s/Hz。
更有将幅度与相位联合调制的QAM技术，目前数字微波中广泛使用的256QAM的频带利用率可达8bit/s/Hz，八倍于2ASK或BPSK。
此外，还有可减小相位跳变的MSK等特殊的调制技术，为某些专门应用环境提供了强大的工具。
近年来，四维调制等高维调制技术的研究也得到了迅速发展，并已应用于高速MODEM中，为进一步提高传输效率奠定了基础。
QPSK调制解调器的工作原理
QPSK调制解调器的工作原理QPSK调制解调器是一种用于数字通信系统的调制解调器，它广泛应用于无线通信系统中。
QPSK代表了四相移键控调制（Quadrature Phase Shift Keying），是一种常用的调制技术，利用相位移变化来传输数字信号。
工作原理：1.调制原理：在QPSK调制中，输入的数字信号首先被分成两个并行的比特流，每个比特流称为一个子载波。
每个子载波对应于QPSK星座图中的一个点。
QPSK星座图是由四个点构成的正方形，每个点代表一种不同的相位。
2.平衡混频器：3.滤波器：调制后的信号通过滤波器进行频率选择，滤除无用的频率分量，只保留所需的频率分量。
4.播放载波：为了可以传输到远程设备，调制信号需要与特定频率的载波信号相乘。
这可以通过一个单频振荡器来实现。
载波信号的频率通常设定为接收设备的接收频率。
5.发射：调制并与载波合成的信号经过功率放大器来增强信号的强度，然后通过天线发送出去。
6.接收端：接收端将信号由天线接收到，并进行逆操作来解调信号。
7.前置放大器：接收到的信号经过前置放大器来增强信号的弱强度，以便后续处理。
8.低通滤波器：解调器通过低通滤波器来滤除高频噪声和无用频率分量，只保留要接收的频率分量。
9.相移解调：低通滤波后的信号传递给相移解调器。
相移解调器接收到解调信号，并将其与一个正弦信号进行乘积运算，以恢复原始的数字信号。
10.解码器：解调器将解调后的信号输入到解码器中，将其转换为原始的数字信号。
11.输出：最后，通过解码器获得的原始数字信号可以被发送到目标设备进行后续处理或显示。
总结：QPSK调制解调器通过将数字信号转换为不同的相位进行传输，并通过解调将其恢复成原始的数字信号。
它的工作原理包括信号调制、滤波、载波合成、信号放大和传输等环节。
通过QPSK调制解调器，数字信号可以在无线通信系统中进行高效、可靠的传输。

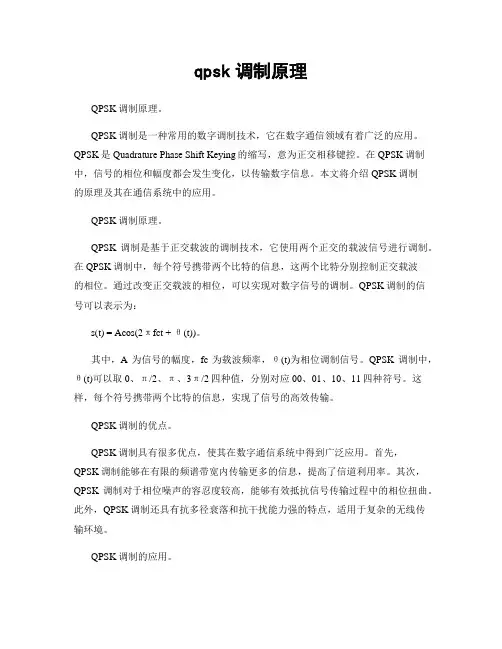

qpsk调制原理
qpsk调制原理QPSK调制原理。
QPSK调制是一种常用的数字调制技术，它在数字通信领域有着广泛的应用。
QPSK是Quadrature Phase Shift Keying的缩写，意为正交相移键控。
在QPSK调制中，信号的相位和幅度都会发生变化，以传输数字信息。
本文将介绍QPSK调制的原理及其在通信系统中的应用。
QPSK调制原理。
QPSK调制是基于正交载波的调制技术，它使用两个正交的载波信号进行调制。
在QPSK调制中，每个符号携带两个比特的信息，这两个比特分别控制正交载波的相位。
通过改变正交载波的相位，可以实现对数字信号的调制。
QPSK调制的信号可以表示为：s(t) = Acos(2πfct + θ(t))。
其中，A为信号的幅度，fc为载波频率，θ(t)为相位调制信号。
QPSK调制中，θ(t)可以取0、π/2、π、3π/2四种值，分别对应00、01、10、11四种符号。
这样，每个符号携带两个比特的信息，实现了信号的高效传输。
QPSK调制的优点。
QPSK调制具有很多优点，使其在数字通信系统中得到广泛应用。
首先，QPSK调制能够在有限的频谱带宽内传输更多的信息，提高了信道利用率。
其次，QPSK调制对于相位噪声的容忍度较高，能够有效抵抗信号传输过程中的相位扭曲。
此外，QPSK调制还具有抗多径衰落和抗干扰能力强的特点，适用于复杂的无线传输环境。
QPSK调制的应用。
QPSK调制在数字通信系统中有着广泛的应用。
在无线通信系统中，QPSK调制常用于4G LTE、WiMAX等宽带无线接入技术中。
在卫星通信系统中，QPSK调制也被广泛采用，用于卫星广播、卫星电话等应用中。
此外，QPSK调制还应用于数字电视、有线通信、光通信等领域。
总结。
QPSK调制是一种重要的数字调制技术，它通过正交相移键控实现了高效的数字信号传输。
QPSK调制具有高信道利用率、抗干扰能力强、容忍相位噪声等优点，在数字通信系统中得到了广泛的应用。
qpsk调制解调原理及实现方法
一、概述QPSK调制解调技术是一种数字通信中常用的调制解调方式。
QPSK是Quadrature Phase Shift Keying的缩写，即正交相移键控。
它通过改变正交载波的相位来传输数字信号，具有传输速率高、频谱利用率高的优点，被广泛应用于无线通信、卫星通信、数字电视等领域。
本文将介绍QPSK调制解调的原理和实现方法，以帮助读者更深入地理解这一技术。
二、QPSK调制原理QPSK调制是通过改变正交载波的相位来传输数字信号。
在QPSK调制中，有两路正交的载波信号，分别记为I通道和Q通道。
对于要传输的数字信号，首先将其分为两个独立的部分，分别用来调制I通道和Q通道的载波。
通过改变正弦载波的相位来表示不同的数字信号，从而实现信号的传输。
QPSK调制可以用以下公式表示：S(t) = Icos(2πfct) - Qsin(2πfct)其中，S(t)代表输出的调制信号，I和Q分别是I通道和Q通道的调制信号，fc代表载波频率。
通过改变I和Q的数值，可以实现不同数字信号的传输。
三、QPSK解调原理QPSK解调是指将接收到的QPSK信号转换为原始的数字信号。
在QPSK解调中，接收到的信号经过信号处理后，被分别送入两个相位解调器，得到两个独立的解调信号。
通过合并两个解调信号，即可得到原始的数字信号。
QPSK解调可以用以下公式表示：I = ∫S(t)cos(2πfct)dtQ = -∫S(t)sin(2πfct)dt通过对接收到的信号进行数学处理，得到I和Q的数值，进而实现信号的解调。
四、QPSK调制解调的实现方法1. QPSK调制实现QPSK调制可以通过数字信号处理器（DSP）来实现。
将要传输的数字信号转换为两个独立的调制信号，即I和Q。
将这两个调制信号送入正交调制器，经过信号处理后得到QPSK信号。
通过数模转换器将数字信号转换为模拟信号输出。
2. QPSK解调实现QPSK解调可以通过相位解调器来实现。
接收到的QPSK信号先经过一系列处理，如信号衰减、滤波等，然后被送入两个相位解调器，分别得到I和Q的解调信号。
(完整word版)PI4-QPSK信号的调制与解调
大学生本科毕业设计（论文）题目：PI/4—QPSK信号的调制与解调专业电子与通信工程类别计算机模拟日期05年5月摘要在以前的数字蜂窝系统中，往往采用FSK、ASK、PSK等调制方式.随着数字蜂窝系统的发展，对调制和数字蜂窝系统的技术要求越来越高，许多优秀的调制技术应运而生，其中PI/4—QPSK 技术是无线通信中比较突出的一种二进制调制方法。
本文首先介绍了数字相位调制的一般原理；然后对PI/4—QPSK的调制原理进行了阐述，并对影响调制性能的滤波器进行了分析与研究;最后重点研究了PI/4—QPSK的三种解调方法并通过用Matlab对这一过程进行编程,得出信号在不同信噪比下模拟传输的时域图、频域图及功率谱密度曲线等，并在相同信道条件下通过眼图和误码率曲线图对PI/4—QPSK的三种解调方法进行了性能比较，得出了基带差分解调性能最差、中频差分解调性能次之、鉴频器解调性能最优的结论。
关键词PI/4—QPSK；同相信道；正交信道；调制；差分解调(完整word版)PI4-QPSK信号的调制与解调AbstractPrevious digital honeycomb system often adopt modulation way of FSK, ASK，PSK etc. Along with development of digital honeycomb system the tec- hnical criterion of modulation and demodulation will be adjusted to meet hig—her requirement. A lot of excellent modulation technology has emerged as the times require, the PI/4—QPSK is one of the most outstanding technology in radio communication。
基带脉冲成形滤波器
基带脉冲成形滤波器一基本原理基带脉冲成形滤波器实际上是一个内插滤波器上图为一内插器，内插M（码元间差M-1个0），增加数模转换的精度，脉冲成形滤波器h(t),使得码元成形，消除码间干扰，并且能压缩频谱，在基带中h(t)可视为发送滤波器，直接将成形波形发射出去，在频带中经过调制后发射出去。
一般选择发端的脉冲成形滤波器具有根升余弦特性。
升余弦滚降函数为：α=W2/W1为滚降系数。
TS为码元间隔。
二MATLAB仿真Fd=1;Fs=8;Delay=3;R=0.5;[yf,tf]=rcosine(Fd,Fs,'fir',R,Delay);%将原始信号内插后通过升余弦滚降滤波器后的输出figure(1)plot(yf);grid;xlabel('Time');ylabel('Amplitude');title('升余弦滚降滤波器');x=randint(100,1)*2-1;%原始输入信号为+1，-1码xt=zeros(1,800);xt(1:8:end)=x;y=filter(yf,tf,xt);yt=y((size(yf)+1)/2:8:end);figure(2);stem(yt(1:40));title('抽取后输出')grid;figure(3);stem(x(1:40));title('原始信号输出')figure(4)plot(y(1:100));title('滤波后输出')grid;三.硬件实现方法1.用数字滤波器设计脉冲成形滤波器时关键是抽头系数的确定，可以根据h(t)采样得到。
方法2.利用MATLAB中的FDATOOL工具对升余弦滚降滤波器进行设计。
附：用FPGA实现的波形如下：y = fmmod(x,Fc,Fs,freqdev)- y：调制后的输出的时域信号数据；- x：输入的时域数据；- Fc：调制载波频率。
qpsk中的脉冲成型和匹配滤波
随着通信技术的发展和应用领域的不断拓展，无线通信系统对信号调制技术的要求越来越高。
QPSK (Quadrature Phase Shift Keying)调制技术作为一种常见的数字调制方式，在许多通信系统中得到了广泛的应用。
而在QPSK中的脉冲成型和匹配滤波技术，对于实现高效的传输以及抗干扰性能至关重要。
1. 脉冲成型在数字通信系统中，为了调制器的输出信号能够顺利进行传输，需要对其进行脉冲成型。
传统的脉冲成型技术包括矩形脉冲、升余弦脉冲等。
在QPSK调制中，常用的脉冲成型滤波器包括升余弦滤波器和高斯滤波器。
升余弦滤波器是一个非常经典的脉冲成型滤波器，其频率特性以及时域响应能够有效地控制信号的带宽和抗干扰性能。
而高斯滤波器则利用高斯函数的特性，能够在时域和频域上都表现出优异的特性，使得信号在传输过程中更加稳定可靠。
2. 匹配滤波在信号传输的接收端，为了将接收到的信号转换为数字信号，需要进行匹配滤波来恢复原始的调制信号。
对于QPSK调制来说，匹配滤波器需要能够正确地提取出信号中的正交相位信息，以及实部和虚部的信息。
常见的匹配滤波器包括升余弦滤波器和高斯滤波器。
这也与发送端的脉冲成型滤波器相呼应，保证了信号的完整传输和正确解调。
3. QPSK中的脉冲成型和匹配滤波在QPSK调制中，脉冲成型和匹配滤波是至关重要的环节。
通过合适的脉冲成型滤波器，可以保证发送信号在频域上的特性以及抗干扰性能；而在接收端，匹配滤波器能够高效地提取出所需的信息，实现对信号的完整解调。
QPSK中的脉冲成型和匹配滤波技术是数字通信系统中不可或缺的一环。
4. 应用领域QPSK调制的脉冲成型和匹配滤波技术在许多应用场景中得到了广泛的应用。
例如在无线通信系统中，QPSK调制可以有效地提高频谱效率，使得有限的频谱资源可以更加充分地利用。
在卫星通信系统中，QPSK调制的稳健性能使得信号能够更加稳定地在长距离传输过程中保持良好的特性。
在数字电视、无线局域网以及移动通信等领域，QPSK调制也都得到了广泛的应用。
实验一四相移相键控（QPSK）调制及解调实验
实验一四相移相键控（QPSK）调制及解调实验实验一四相移相键控（QPSK ）调制及解调实验一、实验目的1. 了解QPSK 调制解调原理及特性。
2. 了解载波在QPSK 相干及非相干时的解调特性。
二、实验内容1. 观察I 、Q 两路基带信号的特征及与输入NRZ 码的关系。
2. 观察IQ 调制解调过程中各信号变化。
3. 观察解调载波相干时和非相干时各信号的区别。
三、基本原理1. QPSK 调制原理QPSK 利用载波的四种不同相位来表征数字信息。
由于每一种载波相位代表两个比特信息，因此，对于输入的二进制数字序列应该先进行分组，将每两个比特编为一组，然后用四种不同的载波相位来表征。
我们把组成双比特码元的前一信息比特用a 代表，后一信息比特用b 代表。
双比特码元中两个信息比特ab 通常是按格雷码排列的，它与载波相位的关系如表1-1所示，矢量关系如图1-1所示。
表1-1 双比特码元与载波相位关系双比特码元载波相位a B A 方式 B 方式 0 1 1 00 0 1 1225° 315° 45° 135°0° 90° 180° 270°(1,1)(0,1)(0,0)(1,0)45°(1,0)(1,1)(0,1)(0,0)0°参考相位参考相位(a)(b)图1-1 QPSK 信号的矢量图下面以A 方式的QPSK 为例说明QPSK 信号相位的合成方法。
串/并变换器将输入的二进制序列依次分为两个并行序列，然后通过基带成形得到的双极性序列（从D/A 转换器输出，幅度为±2/2）。
设两个双极性序列中的二进制数字分别为a 和b ，每一对ab 称为一个双比特码元。
双极性的a 和b 脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制，得到图1-2中虚线矢量，将两路输出叠加，即得到QPSK 调制信号，其相位编码关系如表1-2所示。
qpsk
3 调制解调3.1 移动通信对调制解调器的功能要求移动通信对调制解调器的功能主要要求有以下几个方面 1） 频谱搬移调制解调器在无线设备中的作用主要是将被传输的基带信号搬移到相应频道上传输，从而让信源信号与传输信道相匹配。
主要过程是将基带数据信号调制到某一载波上，再通过上变频器搬移到无线传输所期望的射频频段。
2） 具有较强的抗干扰性能一种先进的调制技术希望调制后的信号的功率谱占用率比较小，由于移动通信系统工作在多径传播环境下，并且存在多个用户的干扰以及相邻小区的干扰，这就要求调制解调器的干扰能力很强。
3） 具有良好的频谱利用率提高通信系统的利用率，即在单位频带内传送尽可能高的信息率，这是一种先进的调制解调器应该具有的功能。
4）抗衰落性能好由于移动通信信道工作条件存在瑞利衰落，所以需要的信噪比较低，也就要求调制解调器具有较好的抗衰落性能。
5）综合系能价格比高 在技术上容易实现、成本低、体积小、具有较低的解调门限值是调制解调器的基本功能要求，这也是比较和衡量调制解调技术先进程度的重要条件。
3.2 第三代移动通信常用的调制解调方式第三代移动通信系统中对于不同的传输信道采用的调制解调方式也不相同，但都属于PSK 方式，主要包括二进制相移键控（BIT/SK ）、四相相移键控（QPSK ）、偏移四相相移键控（OQPSK ）、平衡四相扩频调制（BQM ）、复数四相扩频调制（CQM ）以及8PSK 等(李世鹤、杨运年、TD-SCDMA 第三代移动通信系统,人民邮电出版社，2009：80-86)。
PSK 调制方式具有信号包络稳定、抗噪声性能好、技术实现简单、成本低等优点，当然，也存在一些缺点：码元转换时会产生跃变并扩展频谱，对信道非线性对抗能力欠佳。
下面介绍几种调制方式： 1） BIT/SK 扩频调制BIT/SK 调制是用二进制数字信号来控制载波的相位，是将数字信号与载波频率相乘来实现的。
BIT/SK 调制一般采用两次调制，首先用载波0ω进行常见的载波调制，再用扩频码)(t S 进行扩频调制，原理图如图3.1。
DQPSK调制和脉冲成型实验报告
DQPSK调制和脉冲成型实验报告实验四 QPSK与DQPSK调制实验一、实验目的在2PSK，2DPSK的研究基础上，掌握QPSK，以及以其为基础的DQPSK，OQPSK，/4—DQPSK等若干种相关的重要调制方式的原理，从而对多进制调相有一定了解。
二、实验设备 1、“移动通技术应用综合实训系统” 实验仪一台。
2、50MHz示波器一台。
3、实验模块：源模块，QPSK-调制模块。
三、实验原理一）基本理论四相绝对移相键控（QPSK）的调制四相绝对移相键控利用载波的四种不同相位来表征数字息。
由于每一种载波相位代表两个比特息，故每个四进制码元又被称为双比特码元。
我们把组成双比特码元的前一息比特用a代表，后一息比特用b代表。
双比特码元中两个息比特ab通常是按格雷码（即反射码）排列的，它与载波相位的关系如表所列。
表4-1 双比特码元与载波相位的关系双比特码元载波相位φ a b A方式 B方式 0 0 0° 45° 0 1 90° 135° 1 1 10° 225° 1 0 270°315°由于四相绝对移相调制可以看作两个正交的二相绝对移相调制的合成，故两者的功率谱密度分布规律相同。
下面我们来讨论QPSK号的产生与解调。
QPSK号的产生方法与2PSK号一样，也可以分为调相法和相位选择法。
调相法用调相法产生QPSK号的组成方框图如下所示。
图4-1 QPSK号的组成方框图设两个序列中的二进制数字分别为a和b，每一对ab称为一个双比特码元。
并设经过串并变换后上支路为a,下支路为b。
双极性的a和b脉冲通过两个平衡调制器分别对同相载波及正交载波进行二相调制。
表4-2 QPSK号相位编码逻辑关系 a 1 0 0 1 b 1° 1° 0° 0° A路平衡调制器输出 0° 10° 10°0° B路平衡调制器输出 270° 270° 90° 90°合成相位 315° 225°45°相位选择法用相位选择法产生QPSK号的组成方框图如下所示。
QPSK、OQPSK、UQPSK信号调制方法识别
5.2.2 本文研究的主要内容
通过对常见调制信号的基本特征进行研究，找出能识别这些调制信号的 特征。然后对这些特征进行研究验证，并对所得结果进行分析。本文研究主 要是在MATLAB环境下，对QPSK、OQPSK、UQPSK进行仿真识别，找到 合适的识别方法。
china_54@
5.3 三种调制方式的基本理论
china_54@
5.3 三种调制方式的基本理论 5.3.1 QPSK（四相相移键控）
QPSK（四相相移键控）是一种性能优良，应用十分广泛的数字调制 方式，它的频带利用率高，是BPSK（二相相移键控）的2倍。当数据码 元速率相同时，QPSK信号的传输波特率为BPSK信号的传输波特率的一 半，所以QPSK的传输带宽是BPSK信号的一半。QPSK调制技术的抗干 扰能力强，采用相干检测时其误码性能与BPSK相同，故得到广泛应用。 QPSK调制是利用载波的4种不同相位来表征数字信息。每一种载波 相位代表两个比特的信息。例如，若输入二进制数字信息，序列为 10011100，…，则应该先将其进行分组，每两个比特编为一组。可将它 们分为10，01，11，00等，然后分别用四种不同的相位来表示。故每个 四进制码元又称为双比特码元。把组成双比特码元的前一个信息比特用a 表示，后一个信息比特用b表示，载波相位用表示，则当ab取值为00， 01，11，10时，在0到2内等间隔的取值仅有4种可能，分别是225°， 135°，45°，315°。 由于QPSK调制可以看作是两个正交的BPSK调制的合成，所以同向 通道I和正交通道Q的调制过程应该与BPSK调制相同。因此，在本质上 QPSK调制器是两个BPSK调制器的并行组合。
china_54@
5.3 三种调制方式的基本理论
5.3.2 OQPSK（时延四相相移键控）
qpsk调制解调
qpsk调制解调QPSK调制解调技术是目前数字通信系统中使用最多的一种调制技术。
它是一种采用四相关键技术(4-QAM)的半无连接数字调制系统，它可以通过在幅度和相位上将信号分解为复合的双边带的形式来传输和处理，从而实现空间复用的功能。
本文将介绍QPSK调制解调技术，包括在调制和解调上的原理、优缺点及应用情况等。
QPSK调制是一种非常容易实现的调制技术，它可以使用模拟调制器或计算机控制模拟调制器实现。
调制技术主要是指通过对数据流进行处理，将数字信号转换为可以在无线传输信道上传输的模拟信号。
QPSK调制就是一种将数据流拆分成若干四级调制，然后使用两个脉冲模拟调制器和相位偏移器来调制信号，从而实现数据的传输的技术。
QPSK调制在调制时需要将数据流拆分成4个等级：（00，01，10，11），然后将不同的等级调制为不同的脉冲例如幅度A和相位P，从而获得不同的调制信号，最终使得调制信号不会出现相互干扰。
同时，QPSK调制可以提高调制带宽的效率，当信号通过传输信道时，可以更好的保证信号的传输质量。
由于QPSK调制可以提高调制带宽的效率，所以它也是用于数字通信系统和数字电视系统中的最佳调制技术之一。
它可以更加有效地实现多路复用效果，可以大大提高系统的信号传输和处理能力，从而实现更高的数据传输速率。
此外，QPSK调制还可以有效的减少因信号反射造成的噪声，提高系统的信噪比。
QPSK调制解调也有一些缺点，其中最明显的是调制系统的复杂性，因为它需要使用脉冲模拟调制器和相位偏移器，所以需要更多的硬件设备，而且由于信号在传输过程中可能会受到环境干扰，这可能会影响调制和解调的性能。
因此，QPSK调制解调技术虽然有一定的优点，但由于其复杂性和存在的一些缺点，不能有效地提高系统的性能。
但是，它在无线电通信中应用最广泛，它的优点主要体现在可以提高系统的容量、降低系统噪声、提高信噪比、提高调制带宽的效率、减少信号反射所造成的噪声等等。
qpsk调制信号
qpsk调制信号
QPSK调制是一种常用的数字调制技术，它可以将数字信号转换为相位和幅度可变的模拟信号。
这种调制方式在无线通信领域得到广泛应用，能够提高信号传输的效率和可靠性。
QPSK调制的原理很简单，它将数字信号分为两个比特一组，每组比特分别控制信号的相位和幅度。
具体来说，QPSK调制将4种相位（0度、90度、180度、270度）和4种幅度（正负1）组合起来，形成16种不同的符号。
这些符号可以通过调制器将数字信号转换为模拟信号，然后通过无线信道传输到接收端。
在接收端，QPSK调制的反调过程将模拟信号转换为数字信号，然后通过解调器将数字信号恢复为原始的比特流。
通过比特流的解码和处理，接收端可以得到发送端传输的原始数字信号。
QPSK调制有许多优点。
首先，它可以在有限的频谱资源下传输更多的数据，提高信号的传输效率。
其次，QPSK调制对信道噪声和干扰具有较好的抗干扰能力，能够确保信号的可靠传输。
此外，QPSK调制还能够适应不同的传输环境和信道条件，具有较强的灵活性和适应性。
除了在无线通信中的应用，QPSK调制还广泛应用于卫星通信、有线电视、数字电视等领域。
它的高效率和可靠性使得它成为现代通信技术中不可或缺的一部分。
QPSK调制作为一种重要的数字调制技术，为无线通信提供了更高效和可靠的信号传输方案。
它的广泛应用使得我们的通信更加便捷和快速，推动了信息社会的发展。
希望随着技术的不断进步，QPSK调制能够在更多的领域得到应用，为人类创造更美好的未来。
qpsk解调原理
qpsk解调原理QPSK解调原理。
QPSK（Quadrature Phase Shift Keying）是一种常见的数字调制方式，它在通信系统中被广泛应用。
QPSK解调原理是理解QPSK 调制解调过程中至关重要的一环，本文将介绍QPSK解调原理的相关知识。
QPSK调制是通过改变载波的相位来实现信息的传输，它将输入的数字比特流分为两路，分别称为I路和Q路。
在QPSK解调中，我们需要将经过信道传输的QPSK信号恢复为原始的数字比特流。
QPSK 解调原理主要包括信号接收、混频、滤波、抽样和决策等步骤。
首先，接收到经过信道传输的QPSK信号。
在接收端，我们需要对接收到的信号进行采样和量化，以便进行后续的处理。
接收到的信号经过采样和量化后，即可进行后续的解调处理。
接下来是混频的过程。
混频是将接收到的信号与本地振荡器产生的正交信号进行相乘，从而得到基带信号。
在QPSK解调中，由于信号是经过载波调制的，因此需要进行混频操作将信号转换为基带信号，以便后续的处理。
随后是滤波的步骤。
混频后得到的信号经过低通滤波器滤除高频成分，得到原始的基带信号。
滤波是为了去除混频后信号中的高频噪声和无用频率成分，使得信号更加纯净，以便后续的处理和分析。
之后进行抽样的过程。
在抽样阶段，我们需要对滤波后的信号进行抽样操作，以便将连续的信号转换为离散的数字信号。
抽样的频率需要满足奈奎斯特采样定理，以保证信号的完整性和准确性。
最后是决策的步骤。
在QPSK解调的最后阶段，我们需要对抽样后的信号进行决策，将其转换为数字比特流。
决策的过程需要根据事先设定的阈值来判断抽样点所代表的信号状态，从而恢复原始的数字比特流。
综上所述，QPSK解调原理包括信号接收、混频、滤波、抽样和决策等步骤。
通过这些步骤，我们可以将经过信道传输的QPSK信号恢复为原始的数字比特流，从而实现信息的准确传输和解调。
在实际应用中，QPSK解调原理的理解和掌握对于通信系统的设计和优化具有重要意义。
qpsk的调制解调原理与性质及应用
QPSK的调制解调原理与性质及应用1. 引言QPSK（Quadrature Phase Shift Keying）是一种常用的数字调制技术，广泛应用于无线通信系统中。
本文将介绍QPSK调制解调的原理与性质，并介绍其在通信系统中的应用。
2. QPSK的原理与性质QPSK是一种相位调制技术，通过改变载波信号的相位来表示数字信息。
它将每个码元分成两个部分，分别对应正弦和余弦信号。
QPSK信号可以用复数表示，其调制信号可以表示为：$$s(t) = \\sqrt{\\frac{2E_s}{T}} \\left[ \\cos(2\\pi f_ct + \\phi(t)) +j\\sin(2\\pi f_ct + \\phi(t)) \\right]$$其中，E s为每个码元的能量，T为码元持续时间，f c为载波频率，$\\phi(t)$为相位调制信号。
QPSK调制将码元映射到不同的相位角度，常用的映射方式有Gray映射和非Gray映射。
Gray映射的优点是相邻码元之间只有一个比特发生变化，减少了误码率。
QPSK解调过程主要包括信号接收、载波恢复、相位解调和数据恢复等步骤。
解调过程中，通过提取载波信号和相位信息，恢复原始的数字信息。
QPSK的性质如下： - QPSK调制具有一定的带宽效率，相较于BPSK（Binary Phase Shift Keying），其每个码元携带的信息量翻倍。
- QPSK对于相位偏移和噪声干扰的容忍度较高，相邻码元之间的相位差可达180°，可以有效抑制多径传播引起的码间干扰。
- QPSK的功率效率较低，相较于QAM（Quadrature Amplitude Modulation），其每个码元携带的信息量较少。
3. QPSK的应用QPSK广泛应用于多种通信系统中，包括无线通信、卫星通信、光通信等。
下面列举了一些QPSK的应用场景：3.1 无线通信系统在无线通信系统中，QPSK是一种常用的调制技术。
物理层中基带信号调制
物理层中基带信号调制基带信号调制是物理层中的一项重要技术，用于将数字信号转化为适合传输的模拟信号。
在通信系统中，数字信号一般通过基带信号调制技术转换为模拟信号，然后经过信道传输，最终到达接收端进行解调还原成原始的数字信号。
基带信号是指频率范围从直流到一个最高信号频率为f的信号。
在调制过程中，基带信号通过改变模拟信号的特征参数来表示数字信号的不同状态。
常见的基带信号调制技术有脉冲调制、频移键控调制、相位调制和振幅调制等。
脉冲调制是一种将数字信号转换为模拟信号的基带调制技术。
它通过将数字信号转换为一系列脉冲信号来表示不同的数字状态。
最常见的脉冲调制技术是脉冲幅度调制（PAM）和脉冲编码调制（PCM）。
频移键控调制（FSK）是一种通过改变载波信号的频率来表示数字信号的调制技术。
在FSK中，不同的数字状态对应着不同的频率。
这种调制技术在数字通信系统中广泛应用，如调制解调器和无线电调谐器等。
相位调制是一种通过改变载波信号的相位来表示数字信号的调制技术。
常见的相位调制技术有二进制相移键控调制（BPSK）、四进制相移键控调制（QPSK）和八进制相移键控调制（8PSK）等。
相位调制技术具有传输效率高、抗干扰性强等优点，在数字通信系统中得到了广泛应用。
振幅调制是一种通过改变载波信号的振幅来表示数字信号的调制技术。
最常见的振幅调制技术是调幅（AM）和正交振幅调制（QAM）。
AM调制是将数字信号的振幅变化反映到载波信号上，而QAM调制是将数字信号的振幅和相位变化都反映到载波信号上。
基带信号调制在现代通信系统中扮演着重要的角色。
通过将数字信号转换为模拟信号，可以提高信号的传输质量和传输距离。
基带信号调制技术的不断创新和发展，也推动了通信技术的进步和应用的广泛普及。
基带信号调制是物理层中的一项重要技术，通过改变模拟信号的特征参数来表示数字信号的不同状态。
不同的基带信号调制技术在数字通信系统中有着广泛的应用，为实现高效、可靠的通信提供了技术支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数据流，然后对一组数据按某种规则进行映射，将 bit 流映射为符号。比如 QPSK 或者 QAM 等等。单独的数字信号无法在带通信道中传输，而且对于 WCDMA 而言，带通信号大约占用 5MHz 的带宽，不然就会对相邻的工作频 点产生干扰，导致系统的总体性能下降。所以完成数据流到符号的转换后， 仍然需要通过成型滤波器降低信号的带宽。 按照 WCDMA 协议，首先采用 QPSK 调制方式形成符号，然后再通 过根升余弦滤波器处理，形成协议规定的基带信号。下文简要介绍原理，然 后给出相应的 ASIC 设计。 1 基带信号 QPSK 调制原理简介与 ASIC 设计 QPSK 调制属于相位调制的一种。因此由上文提到的带通信号一般表 达式可知：
基带信号 QPSK 调制与脉冲成型滤
0 引言 通常情况下，带通信号可以借由相对应的基带信号表示，比如若使用 Sm 表示一个实的带通信号，则该带通信号可以表示为如下情况： 其中 Sl(t)为带通信号 S(t)相对应的基带信号。一般情况下，信号 Sl(t) 是一个复值信号，由对应的实部与虚部构成，也即 I 路与 Q 路数据。并且我 们也可以证明对于一个带通系统函数，我们也有与之相对应的基带系统函数。
12h5a8，而 0 映射为-1464 即 12ha58。其 ASIC 设计如图 3 所示。 输入信号为 1bit 数据流，每隔 4 个 clk 计数器产生使能信号，进行数 据流与符号之间的转换运算。如此便形成了调制后的基带信号。数字信号无 法在带通行道中传输，所以还需要成型滤波器对减少信号的 ISI 与控制信号 带宽。即在上文中提到的 g(t)。
因此，现代基带处理器也采用类似的方法首先处理处于基带的数字数 据，然后通过模拟基带完成 D/A 转化后，再发送给射频器件完成上变频与信 号发射。图 1 表示了 WCDMA R-6 协议中上下行方向上信号处理的过程。 从图中我们可以发现在数字基带处理器首先接收上层单元传送的 bit
基带信号调制就是将 bit 数据转化成了符号坐标[cos2π(m-1) /M，sin2π(m-1/M)]，其中 g(t)为基带脉冲成型后的信号，在成型滤波中介 绍。 按照 WCDMA 25.213 R-6 协议规定，上行方向上对于码片采用 π/4QPSK 的调制方式，将二进制码片转换为符号。首先在高层传送的二进 制数据包经过各种其它处理，如分段、打孔、交织、Turbo 编码、扩频与加 扰处理后，形成码片，其速率达到 3.84Mchip/s。一对 WCDMA 基带处理 器而言，采用 16 倍的主时钟对数字信号进行处理，即每 16 个 clk 对应一个 码片，每个码片进行 4 个样点的采样，4 个 clk 对应一个采样。π/4QPSK 星座图如图 2 所示。 上图中由于 ASIC 设计中定点化的需要，我们将 1 映射为 1464 即
