一点两点透视画法课件
合集下载
点透视画法ppt课件
1a32铅笔手绘3保留所有连接线4角度及大小自定第19页共34页二点透视twopointperspective第20页共34页二点透视就一个立方体而言它与地面平行但不平行于画面亦即对立方体的三组棱线而言一组棱线与画面平行其他两组棱线不与画面平行并形成夹角以454515753060或任意角度分别消失于左右消点的透视图法称为二点透视亦称为成角透视
一点透视
图9：将 画出来的平 面透视图， 移动到物体 的高度线 a'b'，则可 得 A''B''C''D'' 的透视图。
14
一点透视
图10：实 际上从平面 图和侧面图 所求出来的 透视图，就 是夹在 A'B'C'D和 A''B''C''D''平 面透视图间 的立体图形。
15
一点透视
如果平面图的一边和画面线相接，所画 出来的透视图就会和基线相接，如果放置 平面图的时候，离开画面线，所描画出的 透视图也会离开基线。因此，以下介绍其 他不同的情况：
一点透视（One-point Perspective）
1
一点透视
所谓一点透视是指一个立 方体与画面、地现平 行，并与视线成垂直状 态者。亦即立方体的三 组棱线中的两组与画 面、地面平行，另一组 棱线则消失于视心，此 种图法称为一点透视， 一点透视又称平行透 视。
2
一点透视
在只有一个物体时，一点透视图所能表现的范围，如图①所示：由A面 和B面来看，视点在物体的左方、右方、中间三种不同的位置时，这种 透视图可以被画出来；若再依眼睛的高度来看一个面，所能描绘的透视 3 图，则共有九种，如图②
一点透视
图9：将 画出来的平 面透视图， 移动到物体 的高度线 a'b'，则可 得 A''B''C''D'' 的透视图。
14
一点透视
图10：实 际上从平面 图和侧面图 所求出来的 透视图，就 是夹在 A'B'C'D和 A''B''C''D''平 面透视图间 的立体图形。
15
一点透视
如果平面图的一边和画面线相接，所画 出来的透视图就会和基线相接，如果放置 平面图的时候，离开画面线，所描画出的 透视图也会离开基线。因此，以下介绍其 他不同的情况：
一点透视（One-point Perspective）
1
一点透视
所谓一点透视是指一个立 方体与画面、地现平 行，并与视线成垂直状 态者。亦即立方体的三 组棱线中的两组与画 面、地面平行，另一组 棱线则消失于视心，此 种图法称为一点透视， 一点透视又称平行透 视。
2
一点透视
在只有一个物体时，一点透视图所能表现的范围，如图①所示：由A面 和B面来看，视点在物体的左方、右方、中间三种不同的位置时，这种 透视图可以被画出来；若再依眼睛的高度来看一个面，所能描绘的透视 3 图，则共有九种，如图②
透视(一点透视两点透视)ppt课件
设计师可以利用透视技巧来突出产品的重点部分，使得观众能够更清楚地了解产品 的构造和特点。
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
透视还可以用来表现产品的内部结构和功能原理，通过透视剖面图等形式来展示产 品的内部构造和工作原理，增强观众对产品的认知和理解。
产品材质表现方法
透视在产品设计中能够真实地表现产品 的材质质感，通过光影效果和色彩处理 可以模拟出不同材质的表面质感和纹理
利用一点透视和两点 透视原理，构建具有 深度感和立体感的动 画场景。
运用色彩、光影等视 觉元素，增强场景的 空间感和真实感。
通过调整视角和视平 线的高低，表现不同 的空间层次和远近关 系。
角色动作设计和运动规律掌握
根据透视原理，设计符合角色性 格和情绪的动作，表现角色的动
态美。
掌握运动规律，使角色动作更加 自然、流畅，符合物理原理。
2
设计师可以利用透视原理，将产品的设 计理念以立体、生动的形式呈现出来， 使得观众能够更直观地理解设计师的创 意和想法。
3
透视效果图可以作为产品设计的重要依 据，帮助设计师在产品开发的各个阶段 进行有效的沟通和交流，确保最终产品 的实现与其设计意图相符合。
产品结构表达技巧
透视在产品设计中能够清晰地表达产品的结构关系，通过透视原理可以准确地表现 出产品各个部件之间的位置、比例和连接方式。
与眼睛平齐的水平线，是确定画面中 物体高度和深度的基准线。
消失点
在两点透视中，物体两侧的垂直线分 别向左右两个方向汇集，最终消失在 视平线上的两个点，称为消失点。
消失点与视平线确定方法
01
02
03
确定视平线
根据观察者的眼睛高度和 物体在画面中的位置，确 定视平线的位置。
确定消失点
在视平线上根据物体两侧 垂直线的汇集方向，分别 定出左右两个消失点。
一点两点透视画法(经典)
特点
两点透视画法的特点是具有强烈的立 体感和空间感。由于物体呈现出两个 消失点，因此画面中的物体呈现出更 加真实和立体的效果，能够表现出物 体的深度和宽度。
两点透视画法适用于表现建筑、风景 等场景，能够突出物体的形态和结构， 增强画面的视觉冲击力。
05 两点透视画法的应用
场景描绘
场景深度
一点透视画法能够有效地 表现出场景的深度，通过 线条的延伸和消失点，可 以营造出远近层次感。
服装细节
在服装的细节描绘上，一点透视画法能够突出服 装的纹理和质感，使画面更加丰富和细腻。
漫画创作
漫画分镜
在漫画的分镜设计中，一点透视画法能够更好地表现出场景的转 换和视角的变化，增强故事的节奏感和悬念。
角色设定
通过一点透视画法，漫画创作者可以更好地设计角色的造型和特点， 使角色形象更加鲜明和独特。
倾斜于画面
当物体与画面形成一定角 度时，其形状和长度都会 发生透视变化，表现为近 大远小、近长远短。
光影与透视效果
光线方向
光线的方向对物体的明暗关系和立体感有重要影响。在一 点透视中，通常选择一个主光源，以增强画面的层次感和 立体感。
阴影效果
阴影效果可以强调物体的立体感和透视关系。通过合理设 置光源和阴影的位置，可以增强画面的空间感和深度感。
一点透视画法可以用来表现建筑周围 的景观，突出景观层次感和立体感， 使建筑设计更具表现力和视觉冲击力。
建筑内部空间
通过一点透视画法，可以更好地呈现 建筑内部空间的特点和结构，有助于 设计师更好地进行空间规划和设计。
产品设计
产品造型设计
一点透视画法可以用来表现产品 造型，突出产品的立体感和形态 特点，使产品设计更具表现力和
透视(一点透视两点透视)
• 解答
通过大量的练习来提高熟练度， 同时注意选择合适的绘画工具和
材料，以提高绘画效率。
THANKS
感谢观看
条的控制力。
几何体练习
从立方体、圆柱体等基本几何 形状开始，逐步过渡到更复杂
的几何形态。
实际场景素描
将透视原理应用到实际场景中 ，如街景、室内空间等，以提
高对透视的理解和应用。
持续实践
经常进行透视练习，通过不断 的实践来提高自己的透视技巧
。
提高透视技巧的建议
理论知识学习
深入学习透视原理和技 巧，理解其背后的数学
产品功能优化
通过透视技巧，设计师可 以更好地优化产品的功能 和操作方式，提高产品的 用户体验。
产品视觉传达
利用透视原理，设计师可 以更好地传达产品的特点 和卖点，提高产品的市场 竞争力。
05
透视的练习和技巧
练习透视的方法
01
02
03
04
基础线条练习
从简单的直线开始，逐渐尝试 绘制曲线和弧线，以培养对线
问题二
如何处理复杂的透视场景？
透视常见问题解答
• 解答：先简化场景，将其拆分成若干个简单的几何体，然后分别处理每一个几何体的透视关系，最后再组合起来。
透视常见问题解答
问题三
如何判断透视是否准确？
• 解答
将作品放在远处观察，看物体是 否看起来“正常”。也可以使用 辅助线或平行尺进行检查。
问题四
如何提高透视的绘画速度？
两点透视
两点透视也称为成角透视，是指 物体的两组面与画面形成一定的 角度，分别消失在视平线上两个 不同的灭点的透视效果。
02
一点透视
一点透视的定义
一点透视是一种线性透视方法，其中平行线在远处汇聚到一个点，这个点通常被 称为灭点。
通过大量的练习来提高熟练度， 同时注意选择合适的绘画工具和
材料，以提高绘画效率。
THANKS
感谢观看
条的控制力。
几何体练习
从立方体、圆柱体等基本几何 形状开始，逐步过渡到更复杂
的几何形态。
实际场景素描
将透视原理应用到实际场景中 ，如街景、室内空间等，以提
高对透视的理解和应用。
持续实践
经常进行透视练习，通过不断 的实践来提高自己的透视技巧
。
提高透视技巧的建议
理论知识学习
深入学习透视原理和技 巧，理解其背后的数学
产品功能优化
通过透视技巧，设计师可 以更好地优化产品的功能 和操作方式，提高产品的 用户体验。
产品视觉传达
利用透视原理，设计师可 以更好地传达产品的特点 和卖点，提高产品的市场 竞争力。
05
透视的练习和技巧
练习透视的方法
01
02
03
04
基础线条练习
从简单的直线开始，逐渐尝试 绘制曲线和弧线，以培养对线
问题二
如何处理复杂的透视场景？
透视常见问题解答
• 解答：先简化场景，将其拆分成若干个简单的几何体，然后分别处理每一个几何体的透视关系，最后再组合起来。
透视常见问题解答
问题三
如何判断透视是否准确？
• 解答
将作品放在远处观察，看物体是 否看起来“正常”。也可以使用 辅助线或平行尺进行检查。
问题四
如何提高透视的绘画速度？
两点透视
两点透视也称为成角透视，是指 物体的两组面与画面形成一定的 角度，分别消失在视平线上两个 不同的灭点的透视效果。
02
一点透视
一点透视的定义
一点透视是一种线性透视方法，其中平行线在远处汇聚到一个点，这个点通常被 称为灭点。
透视(一点透视两点透视)PPT课件
确定站点SP（控制在画面宽度的1-1.5倍），连
接平面图中各个角的内转折点，连线与PP线将有
迹点；（4）.SP向HL垂直延伸，交点即为心点
（灭点），过灭点连接ABCD外框的四角；
（5）.过PP线上的各个迹点引GL的垂线，确定
空间位置，最后利用真高线确定透视图内部的空
间高度；
2021/3/25
20
网格法（由外向里）
2021/3/25
8
• 透视名词术语
（1）画面：假设的透视图形产生的透明平面； （2）视点：画者眼睛的位置； （3）视距：眼睛与假设透明平面中心点之间的距离； （4）视高：画者眼睛的高低程度； （5）视线：画者眼睛视线达到景物的连线； （6）视域：或称视野、视圈，画者看到景物时的空间范围； （7）视锥：视域近小远大的圆锥体形状； （8）视平线：与画者眼睛所处高度平行的水平线；
消失到视心点
与画面成45°角的水平线（变线）
消失到距点上
与画面成＞ 45° 、＜ 90°角的水平线 （变线） 消失到内余点上
与画面成＞ 0° 、＜ 45°角的水平线 （变线） 消失到外余点上
2021/3/25
12
• 透视规律
一、物体 默认物体是静止不动的。
二、画面 画面与物体的关系：与物体主要面的偏角；画面与物体的前后关系。 画面偏角为零（平行透视、一点透视。 画面与物体的两个相互垂直的主要面存在偏角（成角透视、两点透视） 偏角可以选择30、45、60。其中45由于心点与两个灭点距离相同， 所以较少使用。当然画面偏角也可以自选。
2021/3/25
41
• 倾斜透视的原理
1、正四棱柱的三组主向轮廓线不平行也不垂直于画 面－－各自有其灭点
2、垂直于基面的直线成了不平行于画面的直线：即 直立变线
一点透视2ppt-PPT课件

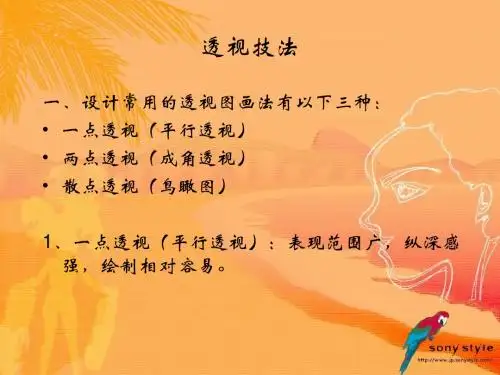

透视技法
一、设计常用的透视图画法有以下三种： • 一点透视（平行透视） • 两点透视（成角透视） • 散点透视（鸟瞰图）
1、一点透视（平行透视）：表现范围广，纵深感 强，绘制相对容易。
1、先确定内墙面A、B、C、D四点（高度设定为3米）每段刻度等长。 2、确定视平线高度（一般为1.5---1.7米）灭点偏左。 3、由灭点VP做A、B、C、D各点的延长线。 4、做CD的延长线，得到a、b、c、d、e各点（设此房的进深为5米）， 每段刻度与内墙刻度一致。 5、在视平线上确定测量点M（根据画面任意定）
1、由灭点VP作内墙各刻度点的延长线。 2、过测量点M作a、b、c、d、e各点的长线，与透视线相交。
1、画出家具在地面的投影位置
一、设计常用的透视图画法有以下三种： • 一点透视（平行透视） • 两点透视（成角透视） • 散点透视（鸟瞰图）
1、一点透视（平行透视）：表现范围广，纵深感 强，绘制相对容易。
1、先确定内墙面A、B、C、D四点（高度设定为3米）每段刻度等长。 2、确定视平线高度（一般为1.5---1.7米）灭点偏左。 3、由灭点VP做A、B、C、D各点的延长线。 4、做CD的延长线，得到a、b、c、d、e各点（设此房的进深为5米）， 每段刻度与内墙刻度一致。 5、在视平线上确定测量点M（根据画面任意定）
1、由灭点VP作内墙各刻度点的延长线。 2、过测量点M作a、b、c、d、e各点的长线，与透视线相交。
1、画出家具在地面的投影位置
《两点透视画法》课件
静物画
在静物画中，两点透视画法可用于 表现物体的远近、大小关系，以及 画面中的空间感。
在动画制作中的应用
1 2
角色动画
在动画制作中，两点透视画法用于创建角色的立 体感和动作的动态效果，使角色更加生动逼真。
场景动画
在场景动画中，两点透视画法用于构建场景的空 间关系和透视效果，增强动画的视觉冲击力。
3
《两点透视画法》ppt课件
目录
• 透视画法简介 • 一点透视画法 • 两点透视画法 • 透视画法的实际应用 • 透视画法的练习与提高
01
透视画法简介
透视画法的定义
01
透视画法是一种通过几何原理和 线性透视技术，在二维平面上表 现三维空间感的绘画方法。
02
它利用线条的延伸、汇聚和消失 ，以及物体在不同距离和角度下 的变化，创造出深度和空间感。
提高绘画技能和艺术表现力
掌握透视画法需要练习和实践，有助于提高绘画技能和艺术表现力 。
在设计和建筑领域的应用
透视画法在设计和建筑领域中广泛应用，用于表现设计方案和建筑 物的外观、空间布局等。
02
一点透视画法
一点透视的原理
一点透视的原理是当一个物体与观察者之间存在一个平行面时，物体在透视画面上 会形成一个消失点，这个消失点通常位于视平线上。
确定物体的轮廓
根据平行线的交点，确定物体 的轮廓和形状。
填充阴影和细节
根据光线的方向和物体的质感 ，填充阴影和细节，增强立体
感和表现力。
一点透视的应用实例
建筑绘图
在建筑绘图中，一点透视 常被用来表现建筑物的外 观和立体感。
游戏设计
在游戏设计中，一点透视 常被用来表现游戏场景的 广阔和深度。
广告设计
在静物画中，两点透视画法可用于 表现物体的远近、大小关系，以及 画面中的空间感。
在动画制作中的应用
1 2
角色动画
在动画制作中，两点透视画法用于创建角色的立 体感和动作的动态效果，使角色更加生动逼真。
场景动画
在场景动画中，两点透视画法用于构建场景的空 间关系和透视效果，增强动画的视觉冲击力。
3
《两点透视画法》ppt课件
目录
• 透视画法简介 • 一点透视画法 • 两点透视画法 • 透视画法的实际应用 • 透视画法的练习与提高
01
透视画法简介
透视画法的定义
01
透视画法是一种通过几何原理和 线性透视技术，在二维平面上表 现三维空间感的绘画方法。
02
它利用线条的延伸、汇聚和消失 ，以及物体在不同距离和角度下 的变化，创造出深度和空间感。
提高绘画技能和艺术表现力
掌握透视画法需要练习和实践，有助于提高绘画技能和艺术表现力 。
在设计和建筑领域的应用
透视画法在设计和建筑领域中广泛应用，用于表现设计方案和建筑 物的外观、空间布局等。
02
一点透视画法
一点透视的原理
一点透视的原理是当一个物体与观察者之间存在一个平行面时，物体在透视画面上 会形成一个消失点，这个消失点通常位于视平线上。
确定物体的轮廓
根据平行线的交点，确定物体 的轮廓和形状。
填充阴影和细节
根据光线的方向和物体的质感 ，填充阴影和细节，增强立体
感和表现力。
一点透视的应用实例
建筑绘图
在建筑绘图中，一点透视 常被用来表现建筑物的外 观和立体感。
游戏设计
在游戏设计中，一点透视 常被用来表现游戏场景的 广阔和深度。
广告设计
室内手绘一点两点透视画法
按照一点透视快速绘制如图
两 点 透 视（成 角 透 视）
TITLE 1 相关概念
两点透视：物体有一组垂直线与画面平行，其他两组线均与 画面成一角度，而每组有一个消失点，共有两个消失点，也 称成角透视。二点透视图面效果比较自由、活泼，能比较真 实地反映空间。缺点是，角度选择不好易产生变形。
纵深：在两点透视中向两个灭点消失的透视距离。
A-B1线的尺寸分格定位按A-B线的尺寸分格，也画直线相交于VP1灭点上。
A-C线段上从尺度分格画出两条辅助线相交于VP2灭点上，以便找出B1-D1线的透视 尺度分割点，再从A-B1线的透视尺度分割点，再从A-B1线的尺度分割定位点画辅助线 垂直延伸 到C-D1线段上的透视尺寸分割点，继而从A-C线段上的两条辅助线的相交点上 再画出两条直线，并相交于VP1灭点上。
视中线：穿过心点的一条与视平线垂直的线。
真高端点的一条作为地面基准的 水平线。
C-D1透视线可以根据需要和感觉随意画出，并自然相交于 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 VP2点上，继而再将c-d1和a-b1线也相交于EL视平线的 VP2点上，并自然连接B1-D1线和b1-d1线。
A-a线段上，有M点的辅助线的明显相交，可以从相交点平行画出直线连接B-b线，并 向上垂直延伸到D-d线段。
再次画直线围合到C-c和A-a线段上，再由1\2\3\4\点分别画出直线与VP灭点相交， 此时已经有了空间。
左右及顶面分别按长度和高度的尺寸分段点画直线相交于灭点VP，这样就可以 画出完整的透视空间了。
相交VP1灭点的透视线按前面图中找出的尺度分割定位点相继画出，然后依次画出 直线围合于左右及顶面，这样一个两点透视空间就可以完成。
两 点 透 视（成 角 透 视） TITLE 2 家具的两点透视作图法
一点两点透视画法
按照一点透视快速绘制如图
两 点 透 视（成 角 透 视）
两点透视：物体有一组垂直线与画面平行，其他两组线均与 画面成一角度，而每组有一个消失点，共有两个消失点，也 称成角透视。二点透视图面效果比较自由、活泼，能比较真 实地反映空间。缺点是，角度选择不好易产生变形。 纵深：在两点透视中向两个灭点消失的透视距离。 视中线：穿过心点的一条与视平线垂直的线。 真高线：两点透视中的高度基准线。 测线：两点透视中通过真高线下端点的一条作为地面基准的 水平线。
C-D1透视线可以根据需要和感觉随意画出，并自然相交于 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 VP2点上，继而再将c-d1和a-b1线也相交于EL视平线的 VP2点上，并自然连接1-D1线和b1-d1线。
A-B1线的尺寸分格定位按A-B线的尺寸分格，也画直线相交于VP1灭点上。
相交VP1灭点的透视线按前面图中找出的尺度分割定位点相继画出，然后依次画出 直线围合于左右及顶面，这样一个两点透视空间就可以完成。
练习透视
练习
Thank you !
A-C线段上从尺度分格画出两条辅助线相交于VP2灭点上，以便找出B1-D1线的透视 尺度分割点，再从A-B1线的透视尺度分割点，再从A-B1线的尺度分割定位点画辅助线 垂直延伸 到C-D1线段上的透视尺寸分割点，继而从A-C线段上的两条辅助线的相交点上 再画出两条直线，并相交于VP1灭点上。
两 点 透 视（成 角 透 视） TITLE 2 家具的两点透视作图法
两 点 透 视（成 角 透 视）
两点透视：物体有一组垂直线与画面平行，其他两组线均与 画面成一角度，而每组有一个消失点，共有两个消失点，也 称成角透视。二点透视图面效果比较自由、活泼，能比较真 实地反映空间。缺点是，角度选择不好易产生变形。 纵深：在两点透视中向两个灭点消失的透视距离。 视中线：穿过心点的一条与视平线垂直的线。 真高线：两点透视中的高度基准线。 测线：两点透视中通过真高线下端点的一条作为地面基准的 水平线。
C-D1透视线可以根据需要和感觉随意画出，并自然相交于 EL视平线的VP2灭点上，A-B1透视线则又有约束地相交于 VP2点上，继而再将c-d1和a-b1线也相交于EL视平线的 VP2点上，并自然连接1-D1线和b1-d1线。
A-B1线的尺寸分格定位按A-B线的尺寸分格，也画直线相交于VP1灭点上。
相交VP1灭点的透视线按前面图中找出的尺度分割定位点相继画出，然后依次画出 直线围合于左右及顶面，这样一个两点透视空间就可以完成。
练习透视
练习
Thank you !
A-C线段上从尺度分格画出两条辅助线相交于VP2灭点上，以便找出B1-D1线的透视 尺度分割点，再从A-B1线的透视尺度分割点，再从A-B1线的尺度分割定位点画辅助线 垂直延伸 到C-D1线段上的透视尺寸分割点，继而从A-C线段上的两条辅助线的相交点上 再画出两条直线，并相交于VP1灭点上。
两 点 透 视（成 角 透 视） TITLE 2 家具的两点透视作图法
建筑透视-概述、一点透视、两点透视
12
点的透视规律之二： 点的透视与该点的基透视同在 一条垂直于基线GL的竖线上。
13
(3)位于画面P上的点（例如B）,它的透视B与本身重合； 它的基透视b也与基面投影b重合，并且落在基线GL 上。
图1-3 点的透视规律
14
点的透视规律之三 在画面上的点,它的透视与本身 重合；它的基透视也与基面投影 重合，并且落在基线上。
一般来说，形体所有表面的形状在这种投影图都 发生了变形，因此作图时关键之处是要遵循透视投 影作图的基本规律，解决好度量问题。
本课程将介绍透视的基本概念、术语和符号，以 及绘画透视图最基本的方法——视线法和度量法。
2
第一节 透视的基本知识
透视图是用中 心投影法作出的投影， 其形成过程大致上如 图所示：
55
第二章 平视时方形景物的平行透视 （一点透视）
56
第一节 平行透视的形成、特点和透视规律
一、平行透视的形成和特点 各种物体，不管它们的形状结构多么复杂，都可归
纳在一个和数个正 平行六面体内。它 们都具有长、宽、 高三组主要方向的 轮廓线，这些轮廓 线与画面可能平行， 也可能不平行。
57
以立方体为例，如果立方体有两组主向轮廓线与 画面平行，叫做平行透视。或者说方形物体，存在着 与画面平行的面，所产生的的透视现象都叫做平行透 视。
高
hP
长
s°
宽
S
g
h
s
g
H
58
二、平行透视的透视规律 （一）平行透视只有一个主向灭点——主点。
主点
h
h
2
1 3
59
(二)正平行六面体包含主点时，只能看到一个面，即只 能看见正面，这是一个特殊的现象(图3-2)。由于这 时的透视形象不能反映其实体，因此在表现正六面时 要尽量避免。画室内景画的平行透视时也同样包含主 点，但因为看到的是正六边形体的内部(图3-3)。
点的透视规律之二： 点的透视与该点的基透视同在 一条垂直于基线GL的竖线上。
13
(3)位于画面P上的点（例如B）,它的透视B与本身重合； 它的基透视b也与基面投影b重合，并且落在基线GL 上。
图1-3 点的透视规律
14
点的透视规律之三 在画面上的点,它的透视与本身 重合；它的基透视也与基面投影 重合，并且落在基线上。
一般来说，形体所有表面的形状在这种投影图都 发生了变形，因此作图时关键之处是要遵循透视投 影作图的基本规律，解决好度量问题。
本课程将介绍透视的基本概念、术语和符号，以 及绘画透视图最基本的方法——视线法和度量法。
2
第一节 透视的基本知识
透视图是用中 心投影法作出的投影， 其形成过程大致上如 图所示：
55
第二章 平视时方形景物的平行透视 （一点透视）
56
第一节 平行透视的形成、特点和透视规律
一、平行透视的形成和特点 各种物体，不管它们的形状结构多么复杂，都可归
纳在一个和数个正 平行六面体内。它 们都具有长、宽、 高三组主要方向的 轮廓线，这些轮廓 线与画面可能平行， 也可能不平行。
57
以立方体为例，如果立方体有两组主向轮廓线与 画面平行，叫做平行透视。或者说方形物体，存在着 与画面平行的面，所产生的的透视现象都叫做平行透 视。
高
hP
长
s°
宽
S
g
h
s
g
H
58
二、平行透视的透视规律 （一）平行透视只有一个主向灭点——主点。
主点
h
h
2
1 3
59
(二)正平行六面体包含主点时，只能看到一个面，即只 能看见正面，这是一个特殊的现象(图3-2)。由于这 时的透视形象不能反映其实体，因此在表现正六面时 要尽量避免。画室内景画的平行透视时也同样包含主 点，但因为看到的是正六边形体的内部(图3-3)。
两点透视画法PPT课件
.
4
第二节 两点透视基本作图步骤
• 一、网格作图法步骤
已知条件：一房间长5000mm，宽 4000mm，高3000mm，以此为例做室内 两点透视图。
.
5
第一步：按比
例画出高为
3000mm的墙角
线AB（真高
线），在AB上
距离1.6米处画
出视平线H.L，
并任意确定灭
点VP1、VP2， 画出上下墙线。
以V.P1-V.P2为 直径画半圆，
交AB延长线于
E0。然后分别 以VP1、VP2为 圆心，各点到
E0的距离为半 径画圆，分别
叫H.L于M1、
M2。
.
6
第二步：通过B 点作平行线即基 线G.L，在基线 上按比例分出房 间的尺度网格 5000*4000，分 别置于AB的左右 两侧。从M1、 M2引线各自交于 左右两侧墙线。 交点就是透视图 的尺度网格点。 通过这些点分别 向左右灭点引线 即求得了该房间 的透视网格，在 AB上量取真实高 度便可作出室内 两点透视图。
正立面图
平面图
.
右立面图
s
22
改变作图条件--将画面 线转为水平。 先画屋盖、外墙和柱子 的透视。
P
h 正立面图 g
.
P
l
l
s
23
画走廊 画门窗
PH
h
正立面图 P
.
PH
h
P
S
24
g 立面图 基 线
.
站点 s
Vp2 l l
19
练习4、求房屋的两点透视
P V.p1 h g
.
例 1 0 （ 两 点 透 视 ）
P
V.p2 l l
一点透视画法ppt课件
完成图
可编辑ppt
40
七、空间透视的把握与运用
透视表现有严格的科学性及灵活性，只有 在充分领会透视的基础上，才能真正达到掌握 透视的目的。在学习空间透视的过程中，我们 要经常做一些空间透视表现练习，培养我们对 空间的构架能力和对场景的组合能力。做到多 动手、多用心、意在笔先，方可胸有成竹，使 脑、眼、手相互协调在创意表现之中。
教学课时：6课时
学情分析
根据中专生的特点、文化程度、接受能力等因素，特制定本次教学内容，主要采取兴 趣培养、由简到难的教学手段，真正让学生“听得懂、学得会、掌握住、能应用”， 为以后的就业和长期发展打下良好基础。
可编辑ppt
2
学习透视目的与要求
目的： 学习透视知识，表现场景真实感；
要求： 将透视原理用到手绘表现之中。
33
可编辑ppt
34
可编辑ppt
35
课堂作业：
用一点透视的方法画出室内宽7m、进深 5m、高3m的透视图，在室内任选位置，画出 一个长2m、宽1m、高1.5m的长方体。
可编辑ppt
36
课后作业： 完成下面平面图的透视图画法。
可编辑ppt
37
提示 1
可编辑ppt
38
提示 2
可编辑ppt
39
手绘表现技法
—— 一点透视图画法
可编辑ppt
1
教学目的
1、掌握绘制物体空间的尺寸，为绘制透视图的比例打下基础 2、掌握特定环境的透视变化因素 3、掌握一点透视图的制图方法
教学重点
掌握一点透视图的制图方法及步骤。
教学难点
一点透视中家具的透视表现
教学方法
多媒体演示法 讲授法 项目教学法 分组讨论法
室内手绘两点透视讲解PPT课件
（一）求量点M1、M2方法一
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
(1) 定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的
透视(两个正交的面角度约l50。为佳)，在H.L上得到V.P1 和V.P2 两个消失点。
(2) 找出V.P1、V.P2的中点C，画弧交AB延长线于0点。
(3) 以V.P2为圆心，V.P2 0为半径画弧相交于H.L得到点M1；以V.P1为圆心，V.P1 0
2
根据此方法画出的两点透视图实例
2021/3/9
3
已知室内平面图、立面图，用量点法作室内成角透视图。
2021/3/9
4
步骤：
(1) 过B点作基线G.L，并把进深尺寸量在上面。分别由量点M1、M2
向G.L的各点引线，并在V .P1 B和V .P2 B的透视延长线上交得各点。
2021/3/9
5
(2) 分别由各个尺寸点向V .P1、V .P2作透视线，即作出透视地网格。 在地网格中分别找出家具等的平面位置，并分别竖垂线。
2021/3/9
9
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
2021/3/9
10
2021/3/9
为半径画弧交H.L于点M2。
1
(二) 求量点M1、M2方法二
(1) 作平行于H真高线AB延伸线相交于E。
(3) 以CE、DE作圆弧，交于任意水平线上的两点。
(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。
2021/3/9
2021/3/9
8
第二步：由天棚线向地面线作两条垂线DC和EF，确定DC线和EF线位置的原则为 使ABCD和ABFE在视觉上看起来像两个相等的正方形。平分AB四等份，再通过这 些等分点向V.P1和V.P2连线，与ABCD的对角线交于1、2、3点，过这些点作垂线与 BC相交，从V.P2点向这些交点引线并延伸；同理求得BF线上的交点，得出一个正 方体的透视网格。
