数控车床加工工艺及编程
数控车床零件的工艺分析及编程典型实例
数控车床零件的工艺分析及编程典型实例更新日期:来源:数控工作室根据下图所示的待车削零件,材料为45号钢,其中Ф85圆柱面不加工。
在数控车床上需要进行的工序为:切削Ф80mm 和Ф62mm 外圆;R70mm 弧面、锥面、退刀槽、螺纹及倒角。
要求分析工艺过程与工艺路线,编写加工程序。
图1 车削零件图1.零件加工工艺分析(1)设定工件坐标系按基准重合原则,将工件坐标系的原点设定在零件右端面与回转轴线的交点上,如图中Op点,并通过G50指令设定换刀点相对工件坐标系原点Op的坐标位置(200,100)(2)选择刀具根据零件图的加工要求,需要加工零件的端面、圆柱面、圆锥面、圆弧面、倒角以及切割螺纹退刀槽和螺纹,共需用三把刀具。
1号刀,外圆左偏刀,刀具型号为:CL-MTGNR-2020/R/1608 ISO30。
安装在1号刀位上。
3号刀,螺纹车刀,刀具型号为:TL-LHTR-2020/R/60/1.5 ISO30。
安装在3号刀位上。
5号刀,割槽刀,刀具型号为:ER-SGTFR-2012/R/3.0-0 IS030。
安装在5号刀位上。
(3)加工方案使用1号外圆左偏刀,先粗加工后精加工零件的端面和零件各段的外表面,粗加工时留0.5mm的精车余量;使用5号割槽刀切割螺纹退刀槽;然后使用3号螺纹车刀加工螺纹。
(4)确定切削用量切削深度:粗加工设定切削深度为3mm,精加工为0.5mm。
主轴转速:根据45号钢的切削性能,加工端面和各段外表面时设定切削速度为90m/min;车螺纹时设定主轴转速为250r/min。
进给速度:粗加工时设定进给速度为200mm/min,精加工时设定进给速度为50mm/min。
车削螺纹时设定进给速度为1.5mm/r。
2.编程与操作(1)编制程序(2)程序输入数控系统将程序在数控车床MDI方式下直接输入数控系统,或通过计算机通信接口将程序输入数控机床的数控系统。
然后在CRT 屏幕上模拟切削加工,检验程序的正确性。

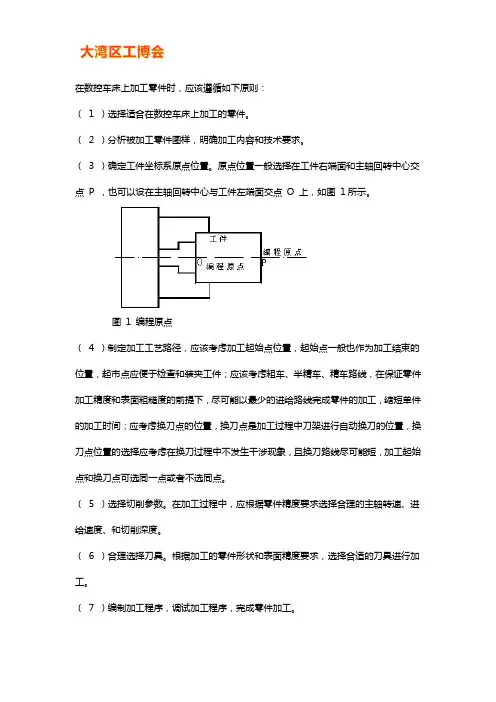

数控车床加工工艺制定方法及步骤
在数控车床上加工零件时,应该遵循如下原则:
(1 )选择适合在数控车床上加工的零件。
(2 )分析被加工零件图样,明确加工内容和技术要求。
(3 )确定工件坐标系原点位置。
原点位置一般选择在工件右端面和主轴回转中心交点P ,也可以设在主轴回转中心与工件左端面交点O 上,如图1所示。
图1 编程原点
(4 )制定加工工艺路径,应该考虑加工起始点位置,起始点一般也作为加工结束的位置,起市点应便于检查和装夹工件;应该考虑粗车、半精车、精车路线,在保证零件加工精度和表面粗糙度的前提下,尽可能以最少的进给路线完成零件的加工,缩短单件的加工时间;应考虑换刀点的位置,换刀点是加工过程中刀架进行自动换刀的位置,换刀点位置的选择应考虑在换刀过程中不发生干涉现象,且换刀路线尽可能短,加工起始点和换刀点可选同一点或者不选同点。
(5 )选择切削参数。
在加工过程中,应根据零件精度要求选择合理的主轴转速、进给速度、和切削深度。
(6 )合理选择刀具。
根据加工的零件形状和表面精度要求,选择合适的刀具进行加工。
(7 )编制加工程序,调试加工程序,完成零件加工。
数控机床技能实训:第三章 数控车床的加工工艺基础与编程
上一页 下一页
第三章 数控车床的加工工艺基础 与编程
范围很大,并可无级调速,加工时可选用最佳的切削速度和进 给速度,可实现恒转速和恒切速,以使切削参数最优化,这就 大大地提高了生产率,降低了加工成本,尤其对大批量生产的 零件,批量越大,加工成本越低。
中体现并由机床自动完成加工,因此,数控加工工艺 的正确与 否将直接影响到数控车床的加工精度和效率。 一、数控车削加工零件的类型
数控车床车削的主运动是工件装卡在主轴上的旋转运动, 配合刀具在平面内的运动,加工的类型主要是回转体零件。
回转体零件分为轴套类、轮盘类和其他类几种。轴套类和 轮盘类零件的区分在于长径比,一般将长径比大于1的零件视为 轴套类零件;长径比小于1的零件视为轮盘类零件。
第三章 数控车床的加工工艺基础 与编程
3.1数控车削加工工艺基础知识 3.2数控车削加工工艺的相关内容 3.3数控车削加工编程基础
第三章 数控车床的加工工艺基础 与编程
3.1数控车削加工工艺基础知识
数控车床与普通车床相比,加工效率和精度更高,可以加 工的零件形状更加复杂,加工工件的一致性好,可以完成普通 车床无法加工的具有复杂曲面的高精度的零件。
端面,端面的轮廓也可以是直线、斜线、圆弧、曲线或端面螺 纹、锥面螺纹等。
(3)其他类零件 数控车床与普通车床一样,装上特殊卡盘就可以加工偏心
轴,或在箱体、板材上加工孔或圆柱。
上一页 下一页
第三章 数控车床的加工工艺基础 与编程
二、数控车削的加工特点 数控车削是数控加工中使用最广泛的加工方法之一,同常
数控加工工艺及编程
数控加工工艺及编程1、数控机床实现插补运算较为成熟并得到广泛应用的即(直线)插补与(圆弧)插补2、数控机床中的标准坐标系使用(右手直角笛卡尔)坐标系3、在轮廓操纵中,为了保证一定的精度与编程方便,通常需要有刀具(半径)补偿与(长度)补偿功能4、对刀点既是程序的(起点),也是程序的(终点)5、加工中心是一种带(刀库)与(自动换刀装置)的数控机床7、X坐标轴通常是(水平)方向,与工件安装面(平行)且垂直Z轴坐标系。
8、常用的刀具材料有(高速钢)(硬质合金钢).9、在切削过程中,工件上形成三个表面:待加工表面、加工表面、(已加工表面)。
10、在铣削零件内外轮廓时,为防止在刀具切入切出时产生刀痕,应沿轮廓(切向)方向切入切出,而不应该(法向)方向切入切出11、走刀路线是指加工过程中,(刀具)相关于工件的运动轨迹与方向。
12、机床参考点通常设置在(机床各轴靠近正向极限的位置)13、非模态代码是指(只在单前程序段中有效)14数控机床加工对刀时,务必把刀具移动到(工件的邻近)15与机床主轴重合或者平行的刀具运动坐标轴为(Z )轴,远离工件的刀具运动方向为(Z 轴正方向)。
16、常用的刀具材料有碳素工具钢、合金工具钢(高速钢)(硬质合金钢)四种。
17、工件的实际定位点数,如不能满足加工要求,少于应有的定位点数(欠)定位。
18在返回动作中,G98指定刀具返回(初始平面)用G99指定刀具返回(R平面)。
二、选择题:1.数控机床有不一致的运动形式,需要考虑工件与刀具相对运动关系及坐标系方向,编写程序时,使用(B)的原则A.刀具固定不动,工件移动B.工件固定不动,刀具移动C.刀具、工件都固定不动D.刀具、工件均可移动2.G92的作用是( C)A.设定刀具的长度补偿B.设定机床坐标系C.设定工件坐标系D.设定增量坐标编程C铣床若无原点自动经历装置,在开机后的第一步骤应该执行(A)A.机械原点复位B.编程程序C.执行加工程序D.检查程序4.沿刀具前进方向观察,刀具偏在工件轮廓的左边是( A )指令A.G41B.G42C.G40D.G495.圆弧插补指令G02 X Y R中,X Y后的值表示圆弧的( D )A.圆心坐标值B.圆心坐标相关于起点的值C.起点坐标值D.终点坐标值6.下列说法中(B )是错误的A.G92是模态指令B.G33 Z F 中的F表示进给量C.G04 X3.0表示暂停3sD.G41是刀具左补偿7.G01指令代码,在遇到( D )指令码在程序中出现后,仍为有效A.G00B.G01C.G03D.G048.设G01 X30 Z6执行G91 G01 Z15后,正方向实际移动量( D )A.9mmB.21mmC.10mmD.15mm9.在数控铣床上的ZY平面内加工曲线外形工件,应选择( C )指令A.G17B.G18C.G19D.G2010.G02 X20 Y20 R-10 F100所加工的通常是( C )A.整圆B.夹角≤180度的圆弧C.180≤夹角≤360圆弧D.不确定11.ISO标准规定绝对尺寸方式的指令为( A )A.G90B.G91C.G92D.G9812.加工程序段的结束部分常用( C )表示A.M01B.M02C.M30D.LF13.沿刀具前进方向观察,刀具偏在工件轮廓的左边是( B )指令A.G40B.G41C.G42D.G4914.刀具长度正补偿是( B )指令A.G40B.G43C.G44D.G4915.圆弧插补指令G03 X Y R 中,X、Y后的值表示圆弧的( C )A.圆心坐标值B.起点坐标值C.终点坐标值D.圆心坐标相关于起点的值16.确定数控机床坐标轴时,通常应先确定( C )DA.X轴B.Y轴C.Z轴D.原点17.下列G指令中( D )是非模态指令.A.G01B.G02C.G03D.G0418.用于指令动作方式的准备功能的指令代码是( D )A.F代码B.T代码C.M代码D.G代码19.某直线操纵数控机床加工的起始坐标为(0.0),接着分别是(0,5),(5,5),(5.0),(0,0)则加工的零件形状是( B )A.边长为5的平行四边形B.边长为5的正方形C.边长为10的正方形D.不规则图形20.在数控铣床上的XY平面内加工曲线外形工件应选择( A )A.G17B.G18C.G19D.G2021.铣刀直径为50mm,铣削铸铁时其切削速度为20m/min,则其主轴转速为每分钟( B )A.60转B.120转C.240转D.480转22.工件在机床上或者在夹具中装夹时,用来确定加工表面对与刀具切削位置的叫( D )A.测量基准B.装配基准C.工艺基准D.定位基准23.圆弧插补指令G03 X Y R 中,X,Y后的值表示圆弧的( B )A.起点坐标值 B终点坐标值 C圆心坐标相关于起点的值24.绕X轴旋转的回转运动坐标轴是( A )A.A轴B.B轴C.C轴D.Z轴+25.数控机床主轴以800转/分转速正转时,其指令应是( A )A.M03 S800B.M04 S800C.M05 S800D.M02 S80026.设G01 X30 Z6 之后执行G91 G01 Z15,正方向实际移动量( C )A.9mmB.21mmC.15mm27.用数控铣床铣削模具的加工路线(路径)是指( )A.工艺过程B.加工程序C.刀具相对模具型面的运动三、推断正误1.数控机床是在普通机床的基础上将普通电气装置更换成CNC操纵装置(X)2.只需根据零件图样进行编程,而不必考虑是刀具运动还是工件运动.(X )3.螺纹车削指令G32 X41.0 W-43.0 F2是以每分钟2mm的速度加工螺纹(X )4.数控车床的刀具功能字T既指定了刀具数,又指定了刀具号(X )5.在机床接通电源后,通常都要做回零操作,使刀具或者工作台退离到机床参考点(√)6.当数控加工程序编制完成后即可进行正式加工(X)8.切削速度增大时,切削温度升高,刀具耐用度大(X)9.螺纹车削指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹(X)10.于ZX平面执行圆弧切削的指令可写成G18 G03 Z_ X_ K_I_(√)11.同一工件,不管用数控机床加工还是用普通机床加工,其工件()12.机床的进给路线就是刀具的刀尖或者刀具中心相对机床的运动轨迹与方向(√).13.在基准不符合情况下加工,基准不符误差仅仅影响加工尺寸精度,不影响表面的位置精度.(X )14.在工件上既有平面需要加工,又有孔需要加工时,可使用先加工孔,后加工工平面的加工顺序(√)四.简答题1. 数控机床加工与普通机床加工相比有何特点?答:与普通机床相比,数控机床是一种机电一体化的高效自动机床,它具有下列加工特点:(1)具有广泛的习惯性与较高的灵活性;(2)加工精度高,质量稳固;(3)加工效率高;(4)可获良好的经济效益。
数控机床的加工工艺及编程步骤
数控机床的加工工艺及编程步骤数控机床是一种通过数字化编程来实现自动化加工的机床。
它具有高精度、高效率、高稳定性等优点,适用于各种复杂形状的工件加工。
下面将介绍数控机床的加工工艺及编程步骤。
一、数控机床的加工工艺1.工件准备:首先需要根据加工需求选择合适的工件,并进行表面清理和定位,以便于后续加工操作。
2.零部件设计:根据产品图纸和加工要求,设计并制作数控机床所需的各个零部件,包括夹具、刀具等。
3.加工参数设置:根据工件的材料、形状和要求,确定加工过程中的各项参数,包括切削速度、切削深度、进给速度等。
4.数控机床的设定:根据工件的形状和要求,设置数控机床的加工程序,包括选择刀具、设定加工路径等。
5.加工过程:将工件加固在数控机床上,并根据设定的加工程序进行加工操作,包括切割、铣削、镗削等。
6.检测与修正:在加工过程中,需要进行质量检测,如测量工件的尺寸精度、表面光洁度等,并根据检测结果进行必要的修正。
7.完成工件:经过上述步骤的加工后,即可得到符合要求的工件,并进行清洁和包装,准备出厂或进行下一步加工。
二、数控机床的编程步骤1.确定坐标系:根据工件的不同形状和加工要求,确定适合的坐标系,包括原点、X、Y、Z轴方向等。
2.编写程序:使用数控机床的操作界面或专业的编程软件,根据工件的形状和要求,编写相应的加工程序。
3.路径设置:根据工件的轮廓和特点,设置刀具的加工路径,包括进给速度、切削深度、进给方向等。
4.刀具选择:根据加工要求和材料特性,选择合适的刀具,并确定刀具的类型、规格和安装位置。
5.加工参数设定:根据工件的材料特性和加工要求,设置切削速度、进给速度、切削深度等加工参数。
6.试切检验:在正式加工之前,进行试切检验,验证程序的正确性和工件的准确性,以确保加工质量。
7.程序调试:将编写好的程序输入数控机床,并进行程序调试,包括路径调整、参数设定等,直至程序运行正常。
8.正式加工:经过上述步骤的准备后,即可进行正式的加工操作,按照编写好的程序,控制数控机床进行加工。

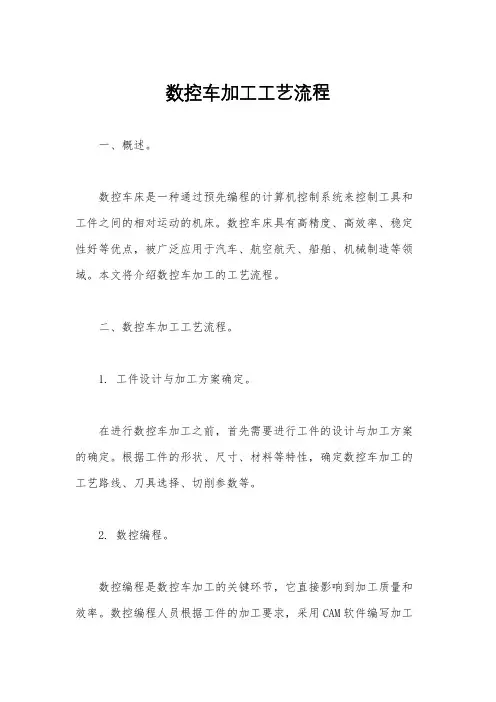

数控车加工工艺流程
数控车加工工艺流程一、概述。
数控车床是一种通过预先编程的计算机控制系统来控制工具和工件之间的相对运动的机床。
数控车床具有高精度、高效率、稳定性好等优点,被广泛应用于汽车、航空航天、船舶、机械制造等领域。
本文将介绍数控车加工的工艺流程。
二、数控车加工工艺流程。
1. 工件设计与加工方案确定。
在进行数控车加工之前,首先需要进行工件的设计与加工方案的确定。
根据工件的形状、尺寸、材料等特性,确定数控车加工的工艺路线、刀具选择、切削参数等。
2. 数控编程。
数控编程是数控车加工的关键环节,它直接影响到加工质量和效率。
数控编程人员根据工件的加工要求,采用CAM软件编写加工程序,包括刀具路径、切削参数、加工顺序等内容。
3. 材料准备。
在进行数控车加工之前,需要对工件所使用的材料进行准备。
这包括材料的切割、锯割、切割等工艺,以及对材料进行表面处理,确保其符合加工要求。
4. 数控车床设备调试。
在进行数控车加工之前,需要对数控车床进行设备调试。
这包括对数控系统进行参数设置、刀具的安装与调试、工件夹持装夹等工作,确保设备能够正常运行。
5. 加工操作。
一切准备就绪后,即可进行数控车加工操作。
操作人员根据预先编写的加工程序,对数控车床进行操作,进行切削加工。
在加工过程中,需要对加工质量进行监控,确保加工的精度和表面质量。
6. 加工检验。
在数控车加工完成后,需要对加工件进行检验。
这包括对加工件的尺寸、形状、表面质量等进行检测,确保加工件符合要求。
7. 修磨与表面处理。
在数控车加工完成后,可能需要对加工件进行修磨或表面处理。
修磨是为了进一步提高加工件的精度和表面质量,表面处理是为了改善加工件的表面性能。
8. 成品包装。
最后,对加工完成的产品进行包装。
根据产品的特性和要求,选择合适的包装材料和方式,确保产品的安全运输和储存。
三、数控车加工的优点。
1. 高精度,数控车床具有高精度的加工能力,能够满足对工件精度要求较高的加工需求。
2. 高效率,数控车床具有高速切削和自动换刀等功能,能够提高加工效率。
数控车床加工工艺与编程操作 第2版课件项目三
③ 用G代码调用宏程序。 FANUC Oi 系统允允许用户自定义G代码,它通过设 置参数(No.6050~No.6059)中相应的G代码(从1~9999)来调用对应的 用户宏程序(O9010~O9019)实现的,调用户宏程序的方法与G65相同。
其中,P为要调用的子程序号;L为重复子程序的次数;若省略,则表示只 调及一次子程序。如M98 L05 P0020;则表示连续调用子程序0020号5次。
(3)工程实例 1)圆弧件的车削
①工艺分析
②加工程序
2)切槽件的车削
1)工艺分析
2)加工程序
3。宏程序的应用
FANUC数控系统的宏程序分为A、B两类,一般情况下较老的系统,如FANUC OTD中采用A类宏程序,而在较为先进的系统中,如FANUC Oi系统中则采用 B类宏程序。一般我们都采用B类宏程序。
…
I F [﹟1 GT 10] GOTO2;(如果变量﹟1的值大于10,转移到顺序号N2的程序段)
N XXX …
(如果变量﹟1的值不大于10,转移到顺序号NXXX的程序段)
格式二:IF[(条件表达式)] THEN
如: I F [﹟1 EQ1﹟2] THEN ﹟3=0;(如果﹟1和﹟2的值相同,0赋给﹟3)
(3)宏程序语句
① GOTO语句,其格式为: GOTO n
n 为程序段顺序号(1~99999)
它的作用是转移到标有顺序号 的程序段。当指定1~99999以外的顺序号时,出现P/S报 警No.128。顺序号也可用表达式指定。
数控车床精加工程序编程实例 完整的工艺分析
