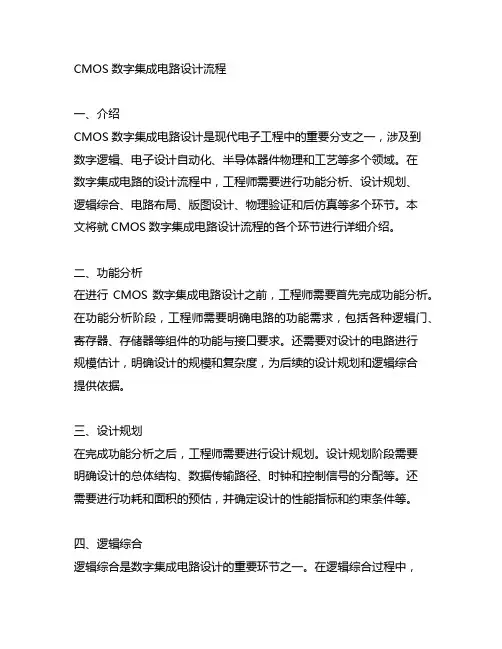

CMOS数字集成电路设计流程一、介绍CMOS数字集成电路设计是现代电子工程中的重要分支之一，涉及到数字逻辑、电子设计自动化、半导体器件物理和工艺等多个领域。
在数字集成电路的设计流程中，工程师需要进行功能分析、设计规划、逻辑综合、电路布局、版图设计、物理验证和后仿真等多个环节。
本文将就CMOS数字集成电路设计流程的各个环节进行详细介绍。
二、功能分析在进行CMOS数字集成电路设计之前，工程师需要首先完成功能分析。
在功能分析阶段，工程师需要明确电路的功能需求，包括各种逻辑门、寄存器、存储器等组件的功能与接口要求。
还需要对设计的电路进行规模估计，明确设计的规模和复杂度，为后续的设计规划和逻辑综合提供依据。
三、设计规划在完成功能分析之后，工程师需要进行设计规划。
设计规划阶段需要明确设计的总体结构、数据传输路径、时钟和控制信号的分配等。
还需要进行功耗和面积的预估，并确定设计的性能指标和约束条件等。
四、逻辑综合逻辑综合是数字集成电路设计的重要环节之一。
在逻辑综合过程中，工程师需要将设计的功能描述转换为门级网表，然后进行优化，包括面积优化、功耗优化、时序优化等。
逻辑综合的结果将是门级网表，为后续的电路布局和版图设计提供基础。
五、电路布局电路布局是数字集成电路设计的关键环节之一。
在电路布局过程中，工程师需要将逻辑综合的门级网表映射到物理结构上，并进行布线和布局设计。
电路布局需要考虑电路的面积、功耗、时序等多个方面的优化，并确保电路的稳定性和可靠性。
六、版图设计版图设计是数字集成电路设计中的重要环节之一。
在版图设计过程中，工程师需要将电路布局转换为实际的版图，并进行细化设计，包括晶体管布局、金属线路设计、接口电路设计等。
版图设计需要满足工艺规则和制约条件，确保设计的可制造性和可测试性。
七、物理验证物理验证是数字集成电路设计中不可或缺的一环。
在物理验证过程中，工程师需要进行电路的各种仿真和验证工作，包括静态时序分析、动态时序分析、功耗分析、布局抽取等。
数字集成电路设计方法、流程
数字集成电路设计方法、流程数字集成电路设计是指将数字电路功能进行逻辑设计、电路设计和物理布局设计，最终实现数字电路在集成电路芯片上的实现。
数字集成电路设计方法包括：1.设计需求分析：对于待设计的数字电路，首先需要了解设计需求。
明确电路所需的功能、性能指标、工作条件等，以确定电路设计的目标和约束条件。
2.逻辑设计：通过使用硬件描述语言（HDL）或者可视化设计工具，设计数字电路的功能逻辑。
在逻辑设计中，使用逻辑门、寄存器、计数器、状态机等基本逻辑单元，以及组合逻辑和时序逻辑的方法，实现所需功能。
3.电路设计：根据逻辑设计的结果，进行电路级设计。
包括选择和设计适当的电路模型、搭建电路拓扑、设计功耗、提高抗噪声性能等。
在电路设计中，需要考虑电源电压、电路延迟、功耗、抗干扰性能等因素。
4.物理布局设计：根据电路设计的结果，进行芯片级物理布局设计。
将电路中的逻辑单元和电路模块进行排布，设计电路的物理连接，并确定芯片的尺寸、引脚位置等。
物理布局设计需要考虑电路的功耗、面积、信号干扰等因素。
5.时序分析：对于复杂的数字电路，在设计过程中需要进行时序分析，以确保电路在各种工作条件下都能正常工作。
时序分析包括时钟分析、延迟分析、时序约束等。
6.仿真验证：在设计完成后，通过仿真验证电路的功能和性能。
使用仿真工具对电路进行功能仿真、逻辑仿真和时序仿真，验证设计的正确性。
7.物理设计：在完成电路设计和仿真验证后，进行物理设计，包括版图设计、布线、进行负载和信号完整性分析，以及完成设计规则检查。
8.集成电路硅掩模制作：根据物理设计结果，生成集成电路的掩模文件。
掩模文件是制造集成电路所需的制作工艺图。
9.集成电路制造：根据掩模文件进行集成电路的制造。
制造过程包括光刻、蚀刻、沉积、离子注入等工艺。
10.设计验证和测试：在集成电路制造完成后，进行设计验证和测试，确保电路的功能和性能符合设计要求。
数字集成电路设计的流程可以总结为需求分析、逻辑设计、电路设计、物理布局设计、时序分析、仿真验证、物理设计、硅掩模制作、集成电路制造、设计验证和测试等步骤。
vlsi数字集成电路、模拟集成电路的一般设计流程

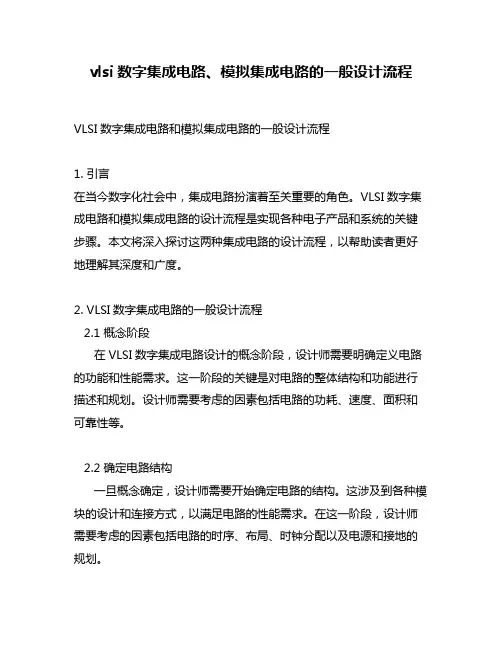

vlsi数字集成电路、模拟集成电路的一般设计流程VLSI数字集成电路和模拟集成电路的一般设计流程1. 引言在当今数字化社会中，集成电路扮演着至关重要的角色。
VLSI数字集成电路和模拟集成电路的设计流程是实现各种电子产品和系统的关键步骤。
本文将深入探讨这两种集成电路的设计流程，以帮助读者更好地理解其深度和广度。
2. VLSI数字集成电路的一般设计流程2.1 概念阶段在VLSI数字集成电路设计的概念阶段，设计师需要明确定义电路的功能和性能需求。
这一阶段的关键是对电路的整体结构和功能进行描述和规划。
设计师需要考虑的因素包括电路的功耗、速度、面积和可靠性等。
2.2 确定电路结构一旦概念确定，设计师需要开始确定电路的结构。
这涉及到各种模块的设计和连接方式，以满足电路的性能需求。
在这一阶段，设计师需要考虑的因素包括电路的时序、布局、时钟分配以及电源和接地的规划。
2.3 电路设计与仿真确定了电路结构后，设计师需要进行具体的电路设计和仿真。
这一过程涉及到门级电路设计、电路布局、布线、时序分析和电路仿真等环节。
通过仿真和验证，设计师可以发现潜在的问题并进行调整，以确保设计的准确性和可靠性。
2.4 物理验证和制造准备在电路设计和仿真完成后，设计师需要进行物理验证和制造准备。
这一阶段主要包括版图设计、版图修正、DRC/LVS验证、物理仿真和电路的产生等环节。
通过这一过程，设计师可以确保电路的物理实现满足工艺要求和设计规范。
2.5 最终验证和调试设计师需要进行最终验证和调试，以确保VLSI数字集成电路的功能和性能符合设计需求。
这包括设计的逻辑模拟验证、时间域仿真验证、功耗验证以及电路的调试和修正等环节。
通过这一系列步骤，设计师可以最终确认电路的正确性和可靠性。
3. 模拟集成电路的一般设计流程3.1 概念阶段与VLSI数字集成电路类似，模拟集成电路的设计也需要在概念阶段明确定义电路的功能和性能需求。
设计师需要考虑的因素包括电路的增益、带宽、输入/输出阻抗和动态范围等。
集成电路设计基本流程
集成电路设计基本流程
集成电路设计的基本流程包括以下步骤：
1. 功能设计阶段：此阶段主要确定产品的应用场合，设定功能、操作速度、接口规格、环境温度及消耗功率等规格，以作为将来电路设计时的依据。
2. 设计描述和行为级验证：功能设计完成后，可以将SOC划分为若干功能模块，并决定实现这些功能将要使用的IP核。
此阶段间接影响了SOC内部的架构及各模块间互的信号，及未来产品的可靠性。
决定模块之后，可以用VHDL或Verilog等硬件描述语言实现各模块的设计，并进行功能验证或行为验证。
3. 逻辑综合：综合过程中，需要选择适当的逻辑器件库作为合成逻辑电路时的参考依据。
4. 门级验证：此阶段主要确认经综合后的电路是否符合功能需求，一般利用门电路级验证工具完成。
5. 布局和布线：布局指将设计好的功能模块合理地安排在芯片上，规划好它们的位置。
以上是集成电路设计的基本流程，具体实施时，可以根据实际需求和情况进行调整。
数字集成电路设计
数字集成电路设计数字集成电路设计是现代电子工程领域中至关重要的部分。
随着科技的不断发展，数字集成电路在各种应用中发挥着越来越重要的作用。
本文将介绍数字集成电路设计的基础知识、设计流程和常见应用。
一、基础知识1.1 数字集成电路的概念数字集成电路是由数字逻辑门和存储元件等基本器件组成的集成电路。
它能够进行数字信号的处理和控制，是数字系统的核心组成部分。
1.2 数字集成电路的分类数字集成电路可以分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路的输出只由当前输入决定，而时序逻辑电路的输出还受到时钟信号的控制。
1.3 数字集成电路的优势数字集成电路具有体积小、功耗低、性能稳定等优势，广泛应用于数字信号处理、计算机系统、通信设备等领域。
二、设计流程2.1 确定需求首先需要明确设计的功能和性能需求，包括输入输出规格、时钟频率、功耗要求等。
2.2 逻辑设计根据需求进行逻辑设计，包括功能拆分、逻辑电路设计、逻辑门选型等。
2.3 电路设计在逻辑设计的基础上进行电路设计，包括电路拓扑结构设计、布线规划、电源分配等。
2.4 物理设计最后进行物理设计，确保布局布线符合设计规范，满足信号完整性和功耗要求。
三、常见应用3.1 通信设备数字集成电路在通信设备中广泛应用，如调制解调器、WiFi芯片、基带处理器等。
3.2 汽车电子数字集成电路在汽车电子领域也有重要应用，如车载娱乐系统、车载控制单元等。
3.3 工业控制数字集成电路在工业控制系统中发挥着重要作用，如PLC、传感器接口等。
结语数字集成电路设计是一门复杂而重要的学科，需要工程师具备扎实的电子知识和设计能力。
随着科技不断进步，数字集成电路设计将在未来发挥越来越重要的作用，为各种领域的发展提供技术支持。
以上为数字集成电路设计的基础知识、设计流程和常见应用，希望能为读者对该领域有更深入的了解。
vlsi数字集成电路一般设计流程
vlsi数字集成电路一般设计流程VLSI数字集成电路一般设计流程数字集成电路（VLSI）是现代电子技术领域的重要组成部分，广泛应用于计算机、通信、消费电子等领域。
VLSI数字集成电路的设计流程是一个系统性的过程，涉及到从需求分析到电路设计、验证、布局布线等多个环节。
本文将介绍VLSI数字集成电路的一般设计流程。
一、需求分析需求分析是VLSI数字集成电路设计的第一步，主要目的是明确设计要求和功能需求。
在需求分析阶段，设计团队与客户或项目经理进行沟通，了解项目的背景、功能要求、性能指标等。
同时，还需要考虑电路的功耗、面积、可靠性等因素，以确定设计的整体目标。
二、框架设计在框架设计阶段，设计团队根据需求分析的结果，确定整个电路的结构和功能模块。
框架设计需要考虑各个模块之间的连接方式、数据传输方式、时序要求等。
同时，还需要确定使用的逻辑门、存储器、寄存器等基本元件，并进行初步的电路图设计。
三、逻辑设计逻辑设计是VLSI数字集成电路设计的核心环节，主要目的是将框架设计的功能模块转化为逻辑电路。
在逻辑设计阶段，设计团队使用硬件描述语言（如Verilog、VHDL）进行电路的建模和描述，利用逻辑门、时序电路等元件进行电路的逻辑实现。
四、验证验证是确保电路设计正确性的重要环节。
在验证阶段，设计团队需要使用仿真工具对电路进行功能仿真，并设计测试用例进行验证。
通过仿真和测试，可以发现电路设计中的错误或潜在问题，并对其进行修复和优化。
五、布局布线布局布线是将逻辑电路转化为物理电路的过程。
在布局布线阶段，设计团队将逻辑电路转化为实际的布局图，确定各个元件的位置和相互之间的连线关系。
同时，还需要考虑电路的面积、功耗、信号延迟等因素，并进行布线优化。
六、物理验证物理验证是检验布局布线结果的环节。
在物理验证阶段，设计团队对布局布线后的电路进行电气规则检查（DRC）和电磁规则检查（ERC），以确保电路的物理完整性和可靠性。
根据验证结果，可以对布局布线进行调整和优化。
数字集成电路设计流程
always@(posedge clk_tmp or negedge rst_n) if(!rst_n) state<=s0; else state<=next_state; //fsm state cycle with s0-->s1-->s2-->s3-->s4-->s5-->s6-->s7-->s0 always@(rst_n or state or clk0 or clk1 or clk2 or clk3) if(!rst_n) {clk3,clk2,clk1,clk0}=4'b0000; //reset by rst_n if rst_n=1'b0 else case(state) s0: begin next_state=s1; {clk3,clk2,clk1,clk0}=4'b0000; //clk0=1'b0,clk1=1'b0,clk2=1'b0,clk3=1'b0 end s1: begin next_state=s2; {clk2,clk1,clk0}=4'b0001; //clk0=1'b1,clk1=1'b0,clk2=1'b0,clk3=1'b0
我们在使用 Design Compiler（以后称 DC）进行综合的时候既可以使用它的图形化界面， 也可以通过调用已经写好的脚本文件来使 DC 自动完成综合的各项操作，这里我们主要讲解 后者。我们这里主要以运行脚本文件为主。 所谓脚本文件就是一系列命令的文本，我们在进入 unix/linux 环境后可以通过 source 命令来使综合工具完成整个综合过程。 这里我们还是以前面的奇数分频器的例子为例 来说明如何完成综合过程，以及如何编写综合的脚本。 （1） 文件目录
集成电路设计生产流程
集成电路设计生产流程
集成电路设计生产流程分为以下几个主要阶段:
1. 需求分析与可行性论证
首先对市场需求和产品功能进行全面分析,绘制产品技术路线图,论证产品可研发成功的可能性。
2. 电路概念设计
参考技术路线图,对产品功能进行划分,设计电路模块,拟定总体电路框架。
3. 电路详细设计
根据电路框架,给出各模块的具体设计方案,生成可供设计人员使用的电路图纸和描述语言文件等设计文件。
4. 版图设计
将电路图转换成为可以实现集成的版图结构,分配器件布局位置并建立与电路对应的物理连接关系。
5. 布线设计
对上电与芯片内部各器件及模块进行物理连接,生成满足设计规则的布线环境。
6. 函数验证
利用仿真软件对电路进行功能验证,检测并修正可能存在的功能错误。
7. 带有真实材料参数的布局电路仿真
利用布线结果对电路性能参数进行布局电路仿真,修正问题。
8. 制造
将设计完成的集成电路数据送入厂商进行真实芯片的制造,包括掩膜制作、晶圆生产等工艺过程。
9. 产品测试
对芯片进行性能测试和可靠性测试,确保其满足设计指标和质量要求。
10. 产品定型与应用
通过一系列测试和优化,将产品定型上市应用。
此后进行产品维护与技术支持。
数字集成电路设计方法、流程
数字集成电路设计方法、流程数字集成电路设计是电子工程中的重要内容之一，它涉及到数字电路的设计、优化和布局。
数字集成电路的设计方法和流程对于实现电子设备的功能和性能至关重要。
本文将介绍数字集成电路设计的一般方法和流程。
数字集成电路设计的一般方法主要包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。
首先是需求分析，即明确设计的目标和要求。
在这个阶段，设计师需要与需求方充分沟通，了解他们的需求，包括功能、性能、功耗和成本等方面的要求。
在需求分析完成后，接下来是功能设计阶段。
在这个阶段，设计师需要根据需求分析的结果，确定设计的功能模块，包括输入输出接口、计算单元、存储单元等。
设计师需要考虑功能模块之间的联系和数据流通路，以实现设计的功能要求。
功能设计完成后，是逻辑设计阶段。
在这个阶段，设计师需要将功能设计转化为逻辑电路的形式。
逻辑设计包括使用逻辑门、触发器、多路选择器等基本逻辑元件，以及组合逻辑电路和时序逻辑电路的设计。
设计师需要根据设计要求选择合适的逻辑元件和电路结构，以实现设计的功能和性能要求。
逻辑设计完成后，是物理设计阶段。
在这个阶段，设计师需要将逻辑电路转化为物理电路，并进行布局和布线。
物理设计包括选择合适的器件和工艺，进行电路的布局和布线，以及进行时序和功耗优化等。
设计师需要考虑电路的面积、功耗、时钟频率等因素，以实现设计的性能和成本要求。
物理设计完成后，是验证测试阶段。
在这个阶段，设计师需要对设计的电路进行功能验证和性能测试。
验证测试包括模拟仿真和数字仿真等方法，以验证电路的功能和性能是否满足设计要求。
设计师需要根据测试结果进行调整和优化，直到达到设计要求。
总结来说，数字集成电路设计的方法和流程包括需求分析、功能设计、逻辑设计、物理设计和验证测试等几个阶段。
设计师需要充分理解需求，确定功能模块和逻辑电路，进行物理设计和验证测试，以实现设计的功能和性能要求。
数字集成电路设计是一项复杂的工作，需要设计师具备扎实的电子电路基础知识和设计经验。
数字集成电路开发流程
数字集成电路开发流程
数字集成电路开发流程通常包括以下几个步骤：
1. 需求分析：确定数字电路的功能需求、性能要求以及其他相关的参数和限制。
2. 架构设计：根据需求分析的结果，设计数字电路的整体结构和功能模块之间的关系。
3. 电路设计：根据架构设计的结果，对每个功能模块进行详细设计，包括选择合适的逻辑门、时序电路以及其他必要的模块。
4. 电路仿真：利用仿真工具对设计的电路进行仿真，验证电路的功能正确性和性能是否满足要求。
5. 物理设计：将电路设计转化为布局和布线，在芯片上进行电路的布局和连线，同时考虑功耗、信号完整性、散布等因素。
6. 物理验证：对布局和布线后的电路进行物理验证，包括电路的寄生效应分析、快速特性分析、电磁兼容性分析等。
7. 物理仿真：利用仿真工具对布局和布线后的电路进行物理仿真，验证电路是否满足时序、功耗、信号完整性等要求。
8. 芯片制造：将设计的电路发送给芯片制造厂商进行生产制造。
9. 芯片测试：对制造好的芯片进行功能测试和性能测试，确保
芯片的质量和性能达到设计要求。
10. 芯片发布：将通过测试的芯片发布到市场上使用。
以上是数字集成电路开发的一般流程，不同的公司和项目可能会有所不同，流程中的每个步骤都需要仔细考虑和验证，以确保设计的电路能够满足需求并具有高可靠性和优异的性能。
简述数字集成电路设计流程
简述数字集成电路设计流程一、数字集成电路设计的起点：需求分析数字集成电路设计的第一步，简直就像是画地图的第一笔。
就是在搞清楚需求，想清楚“我到底要做什么？”这一点。
就好比你要做个饭，首先得知道你是做炒菜还是做火锅，对不对？在电路设计里也是一样，首先得搞清楚你的电路是要用来做啥，是为了加速计算，还是为了存储数据，抑或是别的什么。
这个需求一清楚，后续的工作才有的放矢。
不然呢，设计到一半，才发现搞错方向，那可就尴尬了。
所以说，需求分析这一步，简直是设计的灵魂。
那时候，设计师们要是能够搞清楚客户到底要啥，心里也就踏实了。
不然，做了半天的工作，客户一句“这不是我想要的”，那可真是要气炸了。
二、设计阶段：从原理到方案需求一搞清楚，接下来就要开始“动刀”了。
你可以理解为，这就是要把想法变成图纸的过程。
得根据需求，做一个大致的电路原理设计。
好比你做菜之前，先把食谱给研究一下，看清楚做这道菜需要哪些材料。
接下来呢，就是画电路图。
电路图其实就像是我们做饭时的步骤图，搞明白每个部件是怎么连在一起的，哪些部件能吃啥，哪些部件又能帮忙运作。
图画好之后，下一步是“验证”。
验证这个步骤，可真得仔细。
搞不好就是一个小小的错误，整个电路都可能打水漂。
像个调皮的小孩子，芯片设计上的错误，可能导致电路“摔跤”，而且摔得很惨。
所以，这一步是要确保每个小细节都没问题，电路才能像你想的那样，正常工作。
三、布局与布线：让电路跑得飞起原理搞定，验证完毕，接下来就是要让这些理论变成实实在在的东西，这就进入了布局与布线阶段。
这个时候你可以想象成在做拼图，得把电路的每个小块儿都安排好位置，看看它们之间的距离要多远，避免出现“过于拥挤”的现象。
电路的每个部件都是有自己的位置的，布局得好，电路才能顺利跑起来。
而布线呢，就是让这些部件之间连接得紧密又不至于“打结”。
就好像你打个电话，电信号传输的每一根线都得清清楚楚，信号才不会丢失。
布局布线的过程，需要设计师有点“慧眼识珠”的功夫，把电路的每个小部件都放到合适的地方，还要避免信号相互干扰，这个时候，设计师的经验就显得特别重要。
数字集成电路设计流程
数字集成电路设计流程数字集成电路设计是一项复杂而精密的工作，需要设计者在整个流程中严谨细致地进行各项工作。
在数字集成电路设计流程中，主要包括需求分析、规格设计、逻辑设计、电气设计、物理设计和验证等环节。
下面将逐一介绍数字集成电路设计的流程及各个环节的主要工作内容。
首先，需求分析是数字集成电路设计的第一步。
在这一阶段，设计者需要与客户或者项目组进行充分的沟通，了解客户的需求和项目的背景，明确设计的目标和范围。
通过需求分析，设计者可以确定设计的基本功能和性能指标，为后续的设计工作奠定基础。
接下来是规格设计阶段。
在这一阶段，设计者需要根据需求分析的结果，进一步详细地确定电路的功能和性能指标，并将其转化为具体的技术规格。
规格设计需要考虑到电路的功耗、速度、面积等方面的要求，同时还需要考虑到电路的可测试性和可制造性等因素。
逻辑设计是数字集成电路设计的核心环节。
在这一阶段，设计者需要将技术规格转化为逻辑电路的结构和功能。
通过逻辑设计，设计者可以确定电路的各个模块的功能和接口，设计逻辑门电路的结构，并进行逻辑综合和优化，以满足规格设计中的要求。
电气设计是将逻辑电路转化为物理电路的过程。
在这一阶段，设计者需要进行布局设计和布线设计，确定电路的物理结构和布线路径。
同时，还需要进行时序分析和功耗分析，保证电路在实际工作中能够满足时序要求和功耗要求。
物理设计是数字集成电路设计的最后一个环节。
在这一阶段，设计者需要进行版图设计和版图布局，生成最终的版图文件。
通过物理设计，可以保证电路的版图满足工艺制造的要求，同时还需要进行设计规则检查和电气规则检查，确保版图的正确性和可制造性。
最后是验证阶段。
在这一阶段，设计者需要对设计的电路进行功能验证、时序验证和功耗验证等工作，确保设计的电路能够满足规格设计中的要求。
同时，还需要进行仿真和验证，验证电路的正确性和可靠性。
综上所述，数字集成电路设计流程包括需求分析、规格设计、逻辑设计、电气设计、物理设计和验证等环节。
数字集成电路设计
数字集成电路设计：技术与艺术的完美融合一、数字集成电路设计的基本概念数字集成电路设计，简而言之，就是将数字逻辑电路通过特定的工艺实现为集成电路的过程。
它涉及电路设计、版图设计、工艺制造、封装测试等多个环节。
一个优秀的数字集成电路设计，不仅要满足功能需求，还要考虑功耗、面积、速度等性能指标。
二、数字集成电路设计的基本流程1. 需求分析：明确设计任务，分析电路的功能、性能指标及约束条件。
2. 逻辑设计：根据需求分析，选用合适的逻辑单元，构建数字逻辑电路。
3. 电路仿真：对逻辑电路进行仿真，验证其功能及性能是否符合要求。
4. 版图设计：将逻辑电路转化为集成电路版图，为后续工艺制造做准备。
5. 工艺制造：根据版图，采用特定的工艺流程，制造出实际的集成电路。
6. 封装测试：对制造出的集成电路进行封装和测试，确保其性能达标。
三、数字集成电路设计的关键技术1. 逻辑综合：将高级描述语言（如Verilog、VHDL）转化为门级网表，为后续版图设计提供基础。
2. 优化算法：通过算法优化，降低电路功耗、面积和延迟，提高电路性能。
3. 可靠性设计：考虑电路在实际应用中的可靠性，提高电路的抗干扰能力和稳定性。
4. 后端处理：包括版图布局布线、寄生参数提取、工艺角分析等，确保电路性能与设计相符。
四、数字集成电路设计的未来发展趋势1. 集成度更高：随着工艺技术的进步，数字集成电路的集成度将不断提高，实现更多功能。
2. 低功耗设计：绿色环保理念深入人心，低功耗设计将成为数字集成电路设计的重要方向。
3. 射频集成电路设计：随着5G、物联网等技术的发展，射频集成电路设计将越来越受到重视。
数字集成电路设计是一项充满挑战和机遇的领域，它将技术与艺术完美融合，为我国电子信息产业高质量发展贡献力量。
五、数字集成电路设计的创新实践1. 突破传统框架：在设计过程中，勇于打破常规，尝试新的设计理念和结构，以实现更高的性能和更优的功耗。
2. 跨学科融合：结合材料科学、物理学、计算机科学等多学科知识，推动数字集成电路设计的技术创新。
数字集成电路设计流程
数字集成电路设计是一个复杂而系统性强的工程，通常包括以下几个主要步骤：1. 确定需求在设计数字集成电路之前，首先需要明确设计的功能和性能要求，包括输入输出接口、逻辑功能、时序要求等方面的设计需求。
2. 概念设计通过对需求进行分析和理解，进行电路结构和功能的初步设计，确定电路的整体架构和模块划分，制定初步的电路设计方案。
3. 逻辑设计根据概念设计的结果，进行逻辑电路设计，包括逻辑门的选择、逻辑电路的设计与优化等，确保电路满足功能需求。
4. 电气特性设计在逻辑设计的基础上，进行电气特性设计，包括时序分析、电气参数分析等，保证电路在电气特性上符合要求。
5. 物理布局设计进行物理布局设计，确定芯片内各功能块的布局位置，考虑信号线路长度、时延等因素，使得布局紧凑且方便布线。
6. 时序分析与优化进行时序分析，保证电路中的时序要求得到满足，并对电路进行时序优化，减少时序迟滞，提高电路的性能。
7. 电路仿真与验证通过电路仿真软件对设计的电路进行仿真验证，包括功能仿真、时序仿真等，确保设计的准确性和可靠性。
8. 物理布线设计根据物理布局设计结果进行布线设计，连接各功能块之间的信号线路，考虑信号传输的稳定性和功耗等因素。
9. 版图设计生成版图设计，包括器件的排列、连线规划等，生成最终的版图文件，为后续的制造加工做准备。
10. 设计规则检查（DRC）和布局VS电气规则检查（LVS）进行设计规则检查和布局与电气规则检查，确保设计符合制造工艺要求和电气规范。
11. 前期验证进行前期验证，包括功能验证、时序验证等，确保设计符合需求，并进行必要的调整和优化。
12. 准备生产完成设计验证后，准备将设计文件交付给芯片制造厂商进行生产加工，最终完成数字集成电路设计流程。
以上是数字集成电路设计的主要流程，每个步骤都非常重要，需要经过严格的设计和验证。
在实际设计过程中，还会涉及到许多细节和技术要点，需要设计工程师具备扎实的专业知识和经验。
vlsi数字集成电路一般设计流程
vlsi数字集成电路一般设计流程VLSI数字集成电路一般设计流程VLSI（Very Large Scale Integration）数字集成电路设计是现代电子技术的重要组成部分，它涉及到了从设计到制造的整个过程。
在设计流程中，设计工程师需要遵循一系列的步骤和方法，以确保最终设计的数字集成电路能够满足要求并正常运行。
一般而言，VLSI数字集成电路的设计流程包括以下几个主要步骤：1. 系统规划与需求分析在这一阶段，设计工程师需要与客户或项目组进行充分的沟通，了解电路设计的具体需求和技术要求。
同时，还需要进行一些必要的市场调研和技术研究，以确定设计的方向和目标。
2. 电路架构设计在完成需求分析后，设计工程师需要对电路进行整体架构设计。
这一步骤主要包括确定电路的功能模块、模块之间的连接方式以及电路的整体性能指标等。
通过合理的架构设计，可以使电路的功能和性能得到最佳的实现。
3. 逻辑设计逻辑设计是VLSI数字集成电路设计的核心环节。
在这个阶段，设计工程师需要将电路的功能划分为若干个逻辑模块，并进行逻辑电路的设计和优化。
常用的逻辑设计工具有VHDL（VHSIC Hardware Description Language）和Verilog等。
4. 电路级设计在逻辑设计完成后，设计工程师需要进行电路级设计。
这一步骤主要包括选择合适的元器件、设计电路的结构和拓扑、进行电路参数的计算和仿真等。
通过电路级设计，可以确保电路在实际运行时能够满足性能和稳定性的要求。
5. 物理布局设计物理布局设计是将电路的逻辑和电路级设计转化为实际的物理结构和布局。
在这个阶段，设计工程师需要考虑电路的面积、功耗、时序等因素，进行电路的布局和布线。
常用的物理布局设计工具有Cadence等。
6. 验证和仿真在完成物理布局设计后，设计工程师需要对设计的电路进行验证和仿真。
这一步骤主要包括功能验证、时序验证和功耗验证等。
通过验证和仿真，可以确保设计的电路能够按照预期工作，并满足设计要求。
数字集成电路设计流程及对应的eda技术
数字集成电路设计流程及对应的eda技术下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!数字集成电路设计流程及对应的EDA技术数字集成电路（Digital Integrated Circuit，简称DIC）的设计是现代电子系统中至关重要的一环。
数字集成电路设计流程
关于设计工具的简单介绍
仿真工具ModelSim 综合工具Synplify
设计工具Maxplus II,Quartus
电路仿真的要点
使用输入向量对电路模型进行测试； 仿真失败表明该模型存在错误（不能工作）； 仿真成功不能证明该模型正确! 仿真可以从高级别到低级别分为很多层次，高 级别比较抽象，低级别比较详细。
Modelsim SE 5.5e使用要点
仿真测试文件：testbench
testbench相当于一块电路板，将HDL程序描述
的电路块安装在上面；
该电路块与外界没有任何接口，其功能仅仅是
对电路块进行仿真测试，将各种驱动信号和输
出信号在波形窗口中表达出来；
HDL程序以元件例化的形式被testbench程序调
电子系统设计的自动化过程
CAE阶段(80年代到90年代初期)
各种设计工具，如原理图输入、编译
与链接、逻辑模拟、测试码生成、版图自 动布局以及各种单元库均已齐全。可以由 RTL级开始，实现从设计输入到版图输出 的全过程设计自动化。 各种底层文本设计语言开始涌现。
电子系统设计的自动化过程
EDA阶段(20世纪90年代以后)
系统分割（设计综合）：采用特定的设计
方法分解实现电路模型，得到电路实际采
用的逻辑单元及其相互连接形式；在GA设
计时，电路会分割为2-3输入的逻辑单元，
在FPGA设计中，分割为4输入逻辑单元,而
采用CPLD设计时，则分割为更大的逻辑单 元。
数字集成电路的设计流程
前仿真：采用综合出的电路结构，对每个
逻辑单元添加上对应的时间延迟信息；在
迟，从而为电路中信号的传递附加传输延迟，
能够更准确地反映出电路的时间性能，便于进 行电路的时序设计修改。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《ic设计流程与使用工具介绍》
我认为IC设计流程按照功能和应用场合不同大致可以划分为三个部分进行介绍，分别是数字IC、模拟IC和FPGA。
这三者之间既有相同点又有相异点。
在进行设计时，所使用的软件工具也有相同和不同的。
1、数字Asic设计流程前端到后端使用工具
通用型数字Asic（从上到下）
在验证算法时一般使用C语言或者verilog来对系统算法进行建模，使用行为级描述来对算法功能的正确与否进行仿真。
一般比较常用的方法是使用C语言在Matlab软件环境下进行算法验证。
算法验证完成之后，需要进行的工作就是将算法转化为对应的行为级或者寄存器传输级描述，并且对其进行功能仿真验证。
在该阶段可以使用的工具有很多，常用的有Active—HDL、Mentor的Modelsim 系列软件和QuestaSim系列（前者使用三个核进行仿真，后者使用一个核，因此后者可以对不同语言环境下的描述进行混合仿真）。
完成功能仿真之后需要进行的工作就是根据foundry提供的标准数字单元工艺库，对前面得到的表述一定功能的代码进行综合，得到代码对应的由标准单元库中的门电路组成的实际电路映射。
在综合的过程中，要根据设计规范来制定各种约束以使综合得到的电路映射能够满足设计的要求，同时也要注意综合报告中所给出的违反约束的各个信息，并且利用这些信息来修改代码或者算法。
在综合的过程中使用的工具最主要是Synopsys的DC和PC。
做完综合之后，利用综合得到的实际电路映射、时序约束与foundry提供的与版图有关的工艺库就可以进行自动布局布线的操做了。
此时常用的软件有Synopsys的ASTRO和Cadence的Se工具。
自动布局布线完成后就可以根据产生的版图文件信息提取寄生参数来进行包含寄生参数与互联延迟的后仿真了。
一般常用的寄生参数提取工具有A V ANTI的STAR-RC和Cadence的DRECULA或Diva，两者都需要将自动布局布线得到的版图和工艺库文件导入软件中进行寄生参数提取。
Cadence的软件还可以通过导入版图，来对自动布局布线得到的版图中不满意的地方进行修补。
寄生参数提取结束后将得到的寄生参数信息与自动布局布线得到的网表导入PT进行包含寄生参数的时序参数提取，然后利用所提取的时序参数在底层网表中反标进行后仿真，观察后仿真的时序是否满足设计规范的要求。
如果满足则设计基本完成，不满足还需要进行迭代修改。
产生反标需要的时序文件的软件是PT，而将时序反标文件反标回综合后的网表并且进行后仿真的软件比较多，比如Modelsim 和Nclaunch（NC主要针对大型系统，而Modelsim则主要是针对小的设计，因为前者的工作平台是工作站后者是PC）。
全定制数字Asic或者混合信号ASIC（从下到上与从上到下结合）
当需要制作全定制的数字芯片时，传统的从上到下的设计流程就不完全奏效了。
其中最大的不同就是全定制芯片为了实现更小的体积与功耗，更高的集成度将可能不采用厂家提供的标准数字单元库而是通过与foundry沟通自己设计满足自己需要的工艺库。
比如Xilinx的FPGA芯片的设计采用的就是全定制的设计方法。
对于全定制设计而言，也需要采用算法验证、功能描述与仿真验证、综合、寄生参数提取与后仿真的过程，但是相对通用型Asic的设计而言，在做后仿真时全定制可以使用模拟仿真的方法进行后仿真而不需要进行时序反标的过程，因为在设计全定制Asic时使用的不是foundry提供的标准数字工艺库而是根据设计需要自己设计的数字工艺库。
因此对于全定制的Asic设计而言，它的后仿真需要采用foundry提供的标准模拟库，由于不使用时序的反标而采用模拟仿真的方法后仿真得到最终版图对应信息，因此耗时可能比设计通用型的Asic更长。
全定制设计流程的使用软件有，算法验证与功能仿真的软件同通用型使用的基本相同。
但是在综合这
一步就不太一样了，对于全定制的设计而言一般在设计时采用Cadence的软件比较多，因为全定制设计更象模拟电路设计。
在综合这一步之前先要根据设计规范对每个模块进行时序与功耗的分配，并且最好能够细化到每个门级电路。
然后根据要求来构建设计所需要的设计者需要的单元库。
因为全定制的ic综合这一步更象是利用设计者自己定义的库来搭积木的过程，人为的控制因素与经验也更加重要，在这里良好的布局可以使搭出的电路效率更高。
在这里可以先使用cadence的版图与电路图输入工具Virtuoso来根据设计规范的要求构建建立在单管基础上的基本单元库，然后再根据已经验证的算法和功能描述，利用所构建的基本单元库来得到整个芯片的电路图布局结构，最后根据芯片内各个信号的关系来进行电路布线的操作。
以上的操作都可以在Cadence的IC 5.1集成设计环境下的Virtuoso中完成，当完成布局布线后全定制Asic的版图基本就确定了，然后根据基于基本单元库所对应版图的全芯片电路来搭建全芯片电路对应的全芯片版图。
此时可以利用Cadence的Diva或者Drucla工具进行DRC、ERC、LVS检查，并且可以根据版图利用上述工具进行参数提取。
然后将提取得到的参数与搭建全芯片时所得到的全芯片网表或者全芯片电路进行后仿真。
如果在后仿真时不想使用Cadence或者系统太大仿真不了时，可以使用Hsim进行仿真。
Hsim在使用时需要根据版图提取寄生参数和全芯片电路基于基本单元库的网表。
（还有不详细的地方，回来需要具体再阐述下）。
在进行通用型数字Asic设计时需要注意代码的风格，因为代码风格的好坏直接影响到综合软件的效果，风格规范的代码可以得到性能更高的芯片电路。
另外，在写代码时还要注意尽量使用可综合的代码和能够避免系统出现毛刺与亚稳态的电路描述方法。
在进行全定制数字Asic设计时一定要注意单元库的建立，在建立时除了满足基本的逻辑功能外还要注意宽长比与所构造单元的功耗和延迟之间的关系，最好能够建立基于verilog和电路图等多种不同表达方式的电路结构。
这样便于后面的进一步分析与仿真。
另外，在全定制数字IC设计中经常会把数字电路当成模拟电路来分析功耗与延迟，所以可以使用模数混合的方法来对所设计的基于自建单元库的电路进行仿真，从而可以相对全电路模拟仿真大幅度提高仿真的速度，相对全电路数字仿真得到更精确的延时信息。
不过对于功耗的仿真还是只能使用全电路的模拟仿真。
最为重要的一点是通用型数字IC的版图布局可以利用软件实现自动化，而全定制则更多的依靠有经验的版图设计师来实现。
