《全玻璃真空太阳集热管》国家标准说明
太阳能热水管规范

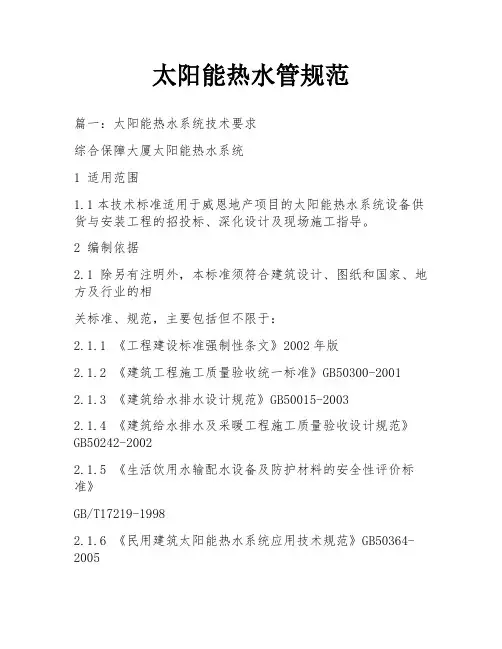

太阳能热水管规范篇一：太阳能热水系统技术要求综合保障大厦太阳能热水系统1 适用范围1.1本技术标准适用于威恩地产项目的太阳能热水系统设备供货与安装工程的招投标、深化设计及现场施工指导。
2 编制依据2.1 除另有注明外，本标准须符合建筑设计、图纸和国家、地方及行业的相关标准、规范，主要包括但不限于：2.1.1 《工程建设标准强制性条文》2002年版2.1.2 《建筑工程施工质量验收统一标准》GB50300-20012.1.3 《建筑给水排水设计规范》GB50015-20032.1.4 《建筑给水排水及采暖工程施工质量验收设计规范》GB50242-20022.1.5 《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219-19982.1.6 《民用建筑太阳能热水系统应用技术规范》GB50364-20052.1.7 《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-20022.1.8 《太阳能热水系统性能评定规范》GB/T20095-20062.1.9 11《民用建筑电气设计规范》JGJ16-20082.1.10 《全国民用建筑工程设计技术措施节能专篇-给水排水》20072.1.11 《真空管太阳集热器》GB/T17581-19982.1.12 《太阳能热水器吸热体、连接管及其配件所用弹性材料的评价方法》GB/T15513-19952.1.13 《全玻璃真空太阳集热管》GB/T 17049-20052.1.14 《水泵流量的测定方法》 GB/T3214-912.1.15 《泵的噪音测量与评定方法》JB 10890-892.1.16 《采暖通风与空气调节设计规范》GB50019-20032.1.17 《建筑电气工程施工质量验收规范》GB50303－20022.1.18 《建筑物防雷设计规范》GB50057-20002.1.19 《家用太阳热水系统设计热性能试验方法》GB/T18708-20022.1.20 《设备及管道保温技术通则》GB4272-922.1.21 《家用太阳热水器储水箱》 NY/T514-20022.1.22 《家用太阳热水器电辅助热源》NY/T513-20022.1.23 《不锈钢卡压式管件连接用薄壁不锈钢管》GB/T19228.2-20032.1.24 《不锈钢卡压式管件》GB/T19228.1-20032.1.25 《不锈钢卡压式管件用橡胶O形密封圈》GB/T19228.3-20032.1.26 《流体输送用不锈钢焊接钢管》GB/T12771-20082.1.27 《无缝铜水管和铜气管》GB/T18033-20072.1.28 《建筑用铜管管件(承插式) 》 CJT 117-20002.1.29 《铜管接头第1部分：钎焊式管件》GB/T11618.1-20082.1.30 《铜管接头第2部分：卡压式管件》GB/T11618.2-20082.1.31 《工业管道工程施工及验收规范》GB50235—972.2 若承包商对以下要求有任何疑义，应立即向威恩地产提出，由威恩地产做解释并最终决定，否则视为接受。
真空管太阳能集热器
真空管集热器真空管集热器是在平板集热器基础上发展起来的新型集热装置。
按照吸热体的材料分类，可分为玻璃吸热体真空管（或称为全玻璃真空管）集热器和金属吸热体（玻璃—金属）真空管集热器两大类。
（一）全玻璃真空管集热器1、全玻璃真空的基本结构全玻璃真空管由外玻璃管、内玻璃管、选择性吸收涂层、弹簧支架、消气剂等部件组成，其形状如一只细长的暖水瓶胆（图3- ）。
图3—全玻璃真空管结构示意图1.外玻璃管2.内玻璃管3.选择性吸收涂层4.真空5.弹簧支架6.消气剂7.保护帽全玻璃真空管的一端开口，将内玻璃管和外玻璃管的管口进行环状熔封；另一端分别封闭成半球形圆头，内玻璃管用弹簧支架支撑于外玻璃管上，以缓冲热胀冷缩引起的应力。
在内玻璃管和外玻璃管之间的夹层抽成高真空。
在外玻璃管尾端一般粘结一只金属保护帽，以保护抽真空后封闭的排气咀。
内玻璃管的外表面涂有选择性吸收涂层。
弹簧支架上装有消气剂，它在蒸散以后用于吸收真空集热管运行时产生的气体，起保持管内真空度的作用。
2、全玻璃真空管集热器的基本结构若干支真空管按照一定规则排列成的真空管阵列与联集管（或称为联箱）、尾托架和反射器等部件一起组成一台真空管集热器（图3—）。
全玻璃真空管集热器的联箱一般有圆形和方形两种，多采用不锈钢板制作，集热器配管接头焊接在联箱的两端。
联箱的一面或两面按设计的真空管间距开孔，真空管的开口端直接插入联箱内，真空管与联箱之间通过硅橡胶密封圈进行密封。
为了提高真空管集热器的性能，一些厂家的产品在真空管阵列的背面增设了反射板，其中多为平面漫反射板，一般采用铝板或涂白漆的平板制成。
因为反射板长期暴露在空气中，容易积聚灰尘和污垢，需要经常清理，否则反射效果会受到影响，并且反射板增大了集热器的风阻，影响集热器安装的稳定性，所以，风沙比较大的地区不宜安装带反射板的集热器。
图3— 全玻璃真空管集热器结构示意图1.全玻璃真空管2.联集管3.保温层4.保温盒外壳5.密封圈6.配管接口7.反光板8.尾托架按照真空管的安装走向的不同，全玻璃真空管集热器可分为竖直排列（南北向）和水平排列（东西向）两种排列形式，其中水平排列又有水平单排和水平双排两种形式，（图3— ）。
全玻璃真空太阳集热管性能指标
项目/型号
三高管
紫金管
材质
硼硅玻璃3.3
硼硅玻璃3.3
太阳吸收比
≥0.90（AM1.5）
≥0.90（AM1.5）
半球发射比h
≤0.065（80℃5℃）
≤0.065（80℃5℃）
真空度
压强≤3*10-2Pa压强≤3*10-2Pa热 Nhomakorabea系数Ult
≤0.70W/（m2·℃）
≤0.70W/（m2·℃）
耐压强度
0.6Mpa不破损
0.6Mpa不破损
耐热冲击
0℃的冷水和90℃的热水反复冲击三次，无损坏。
产品结构
全玻璃同轴双层圆管
太阳选择性吸收涂层
渐变/干涉、Cu-N/AL-SS
生产工艺
靶材采用铝、铜、不锈钢靶，金属反射层采用纯铜镜面代替普通集热管内的纯铝镜面，降低热发射，减少热损失，保温更好。吸收层特有不锈钢耐高温材料，使集热管能适应在高温条件下工作，避免了真空集热管由于长期空晒而造成的膜层变色、老化、性能减弱等问题，延长集热管的使用寿命；外层增加减反射层，减少太阳光的反射，提高集热管的吸收率，增加了集热管对太阳光的吸收性能，吸热更快，集热性能较普通管大大提高。
外观颜色
宝石蓝色
紫色
产品构造
热水器技术参数
质量标准（1）《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-2002（2）《民用建筑太阳能热水系统应用技术规范》GB50364-2005 （3）《家用太阳热水器技术条件》NY/T343-1998（4）《太阳能热用术语》GB/T12936-1991（5）《家用太阳热水系统热性能试验方法》GB/T18708-2002 （6）《全玻璃真空太阳集热管》GB/T17049（7）《真空管太阳能集热器》GB/T17581（8）《家用太阳热水系统技术条件》GB/T19141（9）《家用太阳能热水器储水箱》NY/T514-2002热水器技术参数主要辅件和设备说明真空管采用“三高”真空管，内外管均采用高硼硅3.3玻璃，磁控溅射选择性镀膜，有效抗击高温炸管；真空管在25mm 冰雹袭击下无损坏。
能承受0℃以下冷水与90℃以上的热水反复交替冲击三遍后不破裂。
具有集热效率高、热损小、耐高温（400度）、抗高寒（-40度）等特点。
真空管类型：全玻璃太阳真空集热管，吸收膜为磁控溅射选择性镀膜； 真空管长度：1800mm ； 真空管直径：Ф58mm ； 真空度：≤2100.5-⨯MPa ；太阳选择性吸收涂层的太阳吸收比 1.5AM （）：国标要求0.86α≥，实测值0.95α≥；太阳选择性吸收涂层的半球发射比：国标要求0.080h ε≤（80℃±5℃），实测值0.064h ε≤（80℃）；全玻璃真空太阳集热管的平均热损系数：国标要求)m (W 85.0U 2LT ℃⋅≤，实测值)m W 0.62U 2LT ℃⋅≤；热水箱水箱内胆采用食品级SUS304-2B 不锈钢材料，厚度为0.3-0.4mm ，高频滚压自动化焊接；集热器水箱保温层材料为聚氨脂，在恒温下，机械发泡一次成型，密度40kg/m 3，强度均匀，厚度50-55mm 。
外型美观、亮丽、豪华，做工精致。
外壳材料为0.3-0.4mm 的镀铝锌板制作，表面进行喷塑处理，耐腐蚀性和抗氧化能力强，不会对周围环境造成光污染。
全玻璃真空管集热器介绍
平均热损系数
≤0.70w/㎡℃
真空夹层内的气体压强
≤3×10-2Pa
耐热冲击
承受不高于0℃的冰水混合体与不低于90℃热水交替反复冲击三次而不损坏
耐压
0.6MPa
抗机械冲击
承受直径为30mm的钢球，与高度450mm处自由落下，垂直撞击集热管中部而无损坏
太阳吸收比
α≥0.92(AM1.5)
半球发射比
εh≤0.07(80℃±5℃)
吸气剂
符合GB/T 9505
空晒性能参数
太阳辐照度G≥800w/㎡,环境温度8℃≤ta≤30℃，以空气为传热工质，空晒温度ta，空晒性能参数Y=（tS- ta）/G，≥210㎡℃/kw
闷晒太阳曝辐量
太阳辐照度G≥800w/㎡,环境温度8℃≤ta≤30℃，以水为传热工质：
外观尺寸
明显变浅区
5ห้องสมุดไป่ตู้mm
长度
从环状开口端至另一端玻璃管直径Φ15mm处的距离，其长度允差应不大于长度标称尺寸L的±0.4%
支承件
端正、不松动
弯曲度
≤0.2%
不圆度
开口端10-30mm处，最大、最小径向尺寸之比≤1.02
封离
排气管封离部分长度S≤14mm
全玻璃真空管集热器介绍
材料要求
太阳透射比
玻璃管材硼硅玻璃 3.3(Pyrex)，管材透射比r≥0.89(AM1.5 ISO9806-1:1994)
结石
不大于1mm的结石不得密集，即10×10mm范围内不得多于1个，整支管子上不得多于五个，结石周围不得有裂纹，大于1mm的结石不允许存在。
节瘤
不大于1.5mm的节瘤不得密集，即10×10mm范围内不得多于2个，整支管子上，不大于2.5mm的节瘤不得多于5个，大于2.5mm的节瘤不允许存在
太阳能热水系统计算说明书
太阳能热水系统计算说明目录一、项目概况 1二、设计依据 1三、设计参数 13.1 气象参数 13.2 热水设计参数 1四、设计计算 14.1 太阳能热水系统日耗热量 14.2系统平均日用热水量 24.3设计小时耗热量计算 24.4太阳能集热器的定位 24.5直接系统集热面积计算 24.6集热器相关计算 34.7水箱的容积计算 34.7.1 贮热水箱容积 34.7.2供热水箱的容积 34.8年平均日辐照度计算公式 44.9归一化温差 44.10辅助电加热器耗热量 54.11集热系统管网水力计算与水泵选型 64.11.1集热循环管路流量 64.11.2集热循环管网热水流速及管径的确定 64.11.3集热循环最不利管路路管道水力损失计算 7（1）管道沿程水头损失计算 7（2）管道单位长度沿程水头损失 7（3）管道的局部水头损失 7（4）集热系统官网总水力损失 74.11.4 水泵选型7五、设计总结8一、项目概况为满足许昌校区学生对洗浴的需求，现决定在学生餐厅顶层设置公共浴室，热水系统使用太阳能热水系统。
在餐厅楼顶布置集热器，需满足每日1000人次的洗浴需求。
该太阳能系统要求为直接式系统，定时供应热水（每天的6：00-24：00），集热系统强制循环，辅助热源为电加热。
许昌校区经纬度为113°81′E ，34°14′N ，许昌夏热冬冷、四季分明是典型的温带季风气候。
二、设计依据《民用建筑太阳能热水系统工程技术手册》郑瑞澄主编 化学工业出版社2006版； 《太阳热水器及系统》 罗运俊、陶桢编著 化学工业出版社2007版《太阳能热利用技术与施工》 高援朝 沙永玲 王建新编著 人民邮电出版社2010版； 《GB50015-2003建筑给排水设计规范》；《GB/T 17049---2005全玻璃真空太阳集热管》。
三、设计参数3.1 气象参数：（年太阳辐照量与年平均日辐照量均按照郑州地区的参数）年太阳辐照量：5222.523MJ/m 2； （当地纬度倾角平面） 年平均日太阳辐照量：14.301MJ/m 2；年辐照小时时数：2280h ；（中国天气网内查询所得） 年平均环境温度：14.7℃。
太阳能热水器国家标准
《真空管太阳集热器》
10
标准号
GB/17683.1-1999
方法
1999年11月1日
在直射辅照度和半球向辅照度确定太阳热系统、光伏以及其他系统、部件与材料的相关性能。
名称
太阳能在地面不同吸收条件下的太阳光普照度标准第一部分：大气质量1.5的方向直接日射辅照度和半球向日射辅照度。
11
标准号
GB/T 18708-2002
16
标准号
GB 50364-2005
方法
2006年1月1日
适用于建筑热水工程
名称
民用建筑太阳能热水系统应用技术规范
其中GB/T 18708-2002《家用太阳能热水系统热性能试验方法》及GB/T 19141-2003《家用太阳热水系统技术条件》是与国际接轨的两个标准，它以能量输入/输出特性作为太阳能系统热性能的指标，作为判定热水系统性能优劣的标准。摒弃了传统的不严格的热效率指标，可确保消费者利益和维护企业信誉，利于规范、净化市场
实验方法ห้องสมุดไป่ตู้
2002年
家用热水器得热量及热损参数测定
名称
《家用太阳热水系统热性能实验方法》
12
标准号
GB/T 18713-2002
管理
2002年
公用太阳热水系统
名称
《太阳热水系统设计、安装及工程验收技术规范》
名称
《太阳集热器热性能室内实验方法》
13
标准号
GB/T 19141-2003
产品
2003年
家用太阳能热水器
基础
1992年3月1日
太阳能热水器或太阳能空气加热的部件与系统
名称
《太阳热利用术语第二部分》
《全玻璃真空太阳集热管》国家标准说明
《全玻璃真空太阳集热管》国家标准说明为了保证全玻璃真空太阳集热管的产品质量，促进太阳热水器产业的健康发展，有利于与国际市场接轨，经国家技术监督局批准，于1997年11月3日发布了《全玻璃真空太阳集热管》国家标准(GB／T17049—1997），并于1998年4月1日贯彻实施。
为了帮助读者更好地了解该标准，现就标准的重要章节作一些说明。
一、关于产品的结构与尺寸引用标准：4.1.1产品结构全玻璃真空太阳集热管由具有太阳选择性吸收涂层的内玻璃管和同轴的罩玻璃管构成。
内玻璃管一端为封闭的圆顶形状，由罩玻璃管封离端内带吸气剂的支承件支承；另一端与罩玻璃管一端熔封成为环状的开口端。
1.内玻璃管2.太阳选择收涂层3.真空夹层4.罩玻璃管5.支承件6.吸气剂7.吸气膜4.1.2结构尺寸说明：1 按照标准的制定规范，此标准应订为两个标准：一个为热性能与测试方法标准，另一个为产品技术条件标准。
但由于规范产品的急需，将应是两个标准的内容综合成了一个标准，其中包括了产品标准的内容。
而产品标准原则上对产品的规格尺寸应做出规定，而且国内该产品的规格尺寸也较乱，从实际状况来看也应做出规定。
2 产品规格尺寸是在对1975年以来国际上主要研究和生产单位使用的全玻璃真空太阳集热管的玻璃罩管和内管直径进行认真分析比较之后制定的。
玻璃内管和罩管外径偏大时，对于水在玻璃管中的集热器，水的热容量过大，而内管和罩管的外径偏小时，则有效采光面积过小。
1985年以来，由清华大学推出的玻璃内管和罩管的外径为37和47的设计方案，实践表明效果良好。
3 无论玻璃罩管与排气管连接收细是呈球面状或锥面状，全玻璃真空太阳集热管的长度确定为从环状开口端至排气封离端玻璃管外径为15mm处的距离，在目前产品长度较乱而且不好测量的情况下，这一方法是较好的方法，它解决了“定量”和“便于测量”两个问题。
二、关于玻璃管材料引用标准：5.1.1玻璃管材料应采用硼硅玻璃 3.3，其性能符合ISO3585∶1991要求……。
全玻璃真空集热管性能
全玻璃真空集热管性能信息来源：中国新能源网发布时间：2008-03-11字号：小中大关键字：真空集热管全玻璃真空太阳真空集热管（以下简称真空集热管）是当前我国太阳能光热领域产量最大，使用最广，节能效果最突出的太阳能热水系统的核心基础元件。
它的性能好坏，直接关系到热水器的热性能。
目前，国内生产真空集热管的厂家与品牌众多，技术水平参差不齐，价格高低悬殊，宣传口径也很不一致。
那么，怎样判断真空集热管的性能好坏呢？国家质量监督检验检疫总局与国家标准化管理委员在2005年5月25日联合发布了新的国家标准《全玻璃真空太阳真空集热管》（GB/T17049－2005）。
新标准自2005年11月1日开始实施，从而取代了1997年发布，已经实施达8年之久的旧标准（GB/T17049－1997）。
因此，我们判断真空集热管的性能优劣，只能以新发布的国家标准为依据。
新旧标准相比，主要技术内容变化有：——提高了真空集热管及其材料的光热性能指标——增加了罩玻璃管直径为58mm的真空集热管的技术规定——增加了真空集热管的真空品质检测——增加采用钢球进行机械冲击试验新国标中有关材料性能的规定（见附表一、附表二）1.太阳透射比新国标中规定的玻璃管材料的太阳透射比τ≥0.89（AM1.5）。
这是针对名为“硼硅玻璃3.3”的一种高硼硅玻璃材料的理化性能指标。
“硼硅玻璃3.3”的平均线热膨胀系数α（20℃～300℃）=（3.3±0.1）×10-6K-1。
我们习惯把它称为“硼硅玻璃3.3”。
用“硼硅玻璃3.3”制作的玻璃管，其太阳透射比τ≥0.89（AM1.5）。
“AM1.5”即大气质量为1.5。
所有制作真空集热管的厂家，都会说自己使用的原材料是“硼硅玻璃3.3”。
但是，如果制作真空集热管的玻璃不是“硼硅玻璃3.3”，或是其含有过多的其他元素（如铁），玻璃颜色就会带有其他颜色（如绿色）。
这样的玻璃材料制作出的真空集热管，太阳透射比会大大低于0.89（AM1.5），因而严重影响真空集热管的热性能。
太阳能热水器使用说明书
太阳能热水工程（热水器）是产生热水的换热设备。
水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。
集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0. 86,相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。
所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。
这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。
很像三聚氧胺在食品行业中作为添加剂，可以提高蛋口质的检测指标（含氮量增高了），但实际上蛋口质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。
在水垢严重的地区，甚至会发生管道堵塞的现象。
从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。
：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。
但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就己经形成了难以挽回的局而和损失，因此，安装太阳能水处理设备（硅磷晶）是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。
“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。
全玻璃真空太阳集热管U型管集热器
各种类型集热器性能优劣比较太阳能光热产业经过几十年的发展，现在已经呈现产品多样、类型多样、系统多样的格局，太阳能光热系统的核心元件一一集热器也出现多种产品，概况起来有以下几种：图0、集热器种类结构图一、结构特点和使用性能1、真空管型集热器真空管型集热器包括全玻璃真空管型太阳能集热器、玻璃-金属结构真空管型集热器；全玻璃真空管型太阳能集热器根据使用的方式又可以细分为直插式集热器、U型管式集热器和热管式集热器三种。
总体来说，真空管型集热器的吸热部件是真空管，具有以下特点：真空集热管具有真空夹层，空气对流和传导几乎为0,保温性能非常好（就象保温瓶一样），热损系数非常小，空晒温度达到200r以上，部分达到280C左右。
真空集热管是圆柱形的管状，太阳从不同方向入射时其截面不变，因此具有准跟踪性能，即早晚阳光较偏时得热量也较高。
同时对各个角度的光线都有吸收，对散射光吸收也较好，因此在散射光较多的多云天气和略阴的天气，效率也较高。
图1、真空管接收光照示意图具体来讲，各种类型又具有各自的特点：1.1直插式真空管集热器此种类型集热器是水工质直接在真空管内流通，然后通过自然/强制循环，将热量存储并使用。
这种集热器在非承压状态下运行，对系统要求不高，安装方便。
但是直插式真空管集热器也有自身的缺点：系统抗冻性能差，对冬季防冻要求比较高；一旦发生真空管破裂，整个系统将停止运行，对维护要求比较及时；严禁在空晒状态下补水，避免发生真空管炸裂。
这种系统主要使用在低端家用系统、低端小工程和防冻要求不高的地区。
1.2 U型管式和热管式真空管集热器U型管式和热管式真空管集热器是在真空管内装配U型铜管或者热管，对集热器进行空晒，通过循环在U型铜管或热管中的工质将热量带出，直接加热水或者在水箱内经过盘管换热加热水。
相变热管铝翼铜管真空管图3、U型管式真空管结构及传热示意图这种系统由于使用大量金属，所以初期投资相对较高，但总体的性价比仍然处于较高的水平，相比平板和玻璃-金属集热器具有优势；系统要经过两次换热，相比于直插式集热器，升温速度稍慢，但是从能量守恒的角度来讲，系统的得热量并没有减少，并且在继承了全玻璃真空管的高性能、可靠性高和准跟踪的优点的同时，还具有直插式集热器不可比拟的优势：a.运行安全系数高，工质在铜管和热管内循环，不直接在真空管内循环，整套系统可以承压运行，并且发生真空管破裂时整套系统正常运行； b.对防冻要求不高，由于管路中循环的是防冻液，工质冰点低；c.现场安装容易，装配简单。
太阳能热水系统设计规范
太阳能热水系统设计规范篇一：太阳能热水系统设计、安装及验收规范太阳能热水系统设计、安装及工程验收技术规范（试行）1 范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m3的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2 引用标准GBJ 205——1983 钢结构工程施工及验收规范 GB/T 700——1988 碳素结构钢 GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则 GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求 GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求 GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器 GB 50057——1994建筑物防雷设计规范 GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件 3 定义 3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
真空管太阳能热水工程解决方案
真空管太阳能热水工程解决方案按用户使用要求设臵太阳能吸热工程模块，配合辅助加热系统，真空管太阳能集热器，每平方集热面积能量约相当于500W，Φ58/1.8米/50管一个的集热模块有效集热面积6平方，相当于3kw，在屋顶预留位臵，布臵太阳能集热模块组，800管集热器，相当于48KW，按湖南地区年日照1800小时计算，年产能48KW×1800小时等于8.6万度，按每度经营用电1.00元计算，等于8.6万元。
按年平均效率60%计算，每年节约运行费用5.2万元。
“天地融”太阳能集热模块整机按15年无故障设计，正常维护下使用年限可达25年以上。
保温水箱储水量设计按集热器配臵设臵，为保证冬季能在6个小时左右使冷水升温到45℃（初始水温8℃），则需将保温水箱制造成nKW的电加热水箱。
经这样改造后还可做到24小时供热水。
使用电热辅助系统，设备造价低，运行费用适中，安全性可控制，设备维修费用也较低，且不受天气气候的影响。
系统工作原理晴天，由太阳能集热器循环加热保温水箱中存水至设定温度，供各用水点使用，当阴雨天太阳能效果较差，产热水量不足，且水箱中的水温低于设定温度时，电加热自动启动，将水加热至设定温度，从而保证全部人员用水需求，达到高效利用太阳能自然热能，大大降低运行费用的效果，整个系统为全自动微电脑定时定温控制，无需专人管理。
三、工程设计标准及技术参数（一）热水系统设计标准（依据）《建筑给排水设计规范》（GB50015-2003，2009年版）《建筑设计防火规范》(GB50016-2006)《室外给水设计规范》( GB50013- 2006)《室外排水设计规范》(GB50014-2006)《民用建筑节水设计标准》(GB50555-2010)《建筑中水设计规范》(GB50336)；《民用建筑太阳能热水系统应用技术规范》(GB50364-2005)《太阳热水系统技术条件》GB/T19141—2003《家用太阳热水系统安装技术规范》DB43湖南省地方标准《太阳热水系统热性能》GB/T18708—2002《太阳热水器技术条件》检验方法NY/T343—1998农业部标准《采暖与卫生工程施工及验收规范》GBJ242—82《建筑荷载规范》GBJ9—87:《钢结构设计规范》 GB 50017-2003《长沙市民用建筑节能管理办法》《长沙市建筑安装施工定额》2007《长沙市建设造价》2011四、热水系统主设备技术参数1、单组（50支）真空管太阳能集热模块技术参数如下表（强制循环状态）五、方案设计特别说明（1）选用优质铜钢膜系、双真空全玻璃高效集热管，304/2B不锈钢尾托及保温连箱，不锈钢方管联接支架。
58太阳能玻璃管集热面积
58太阳能玻璃管集热面积
常规直径为58mm的太阳能真空管，其集热面积因标准和计算方法的不同而有所差异。
1.如果按照EN标准计算，其集热面积为0.093平方米。
2.如果按照GB标准计算，其集热面积为0.133平方米，不过现在与
欧盟接轨，改为EN标准，集热面积为0.093平方米。
3.另外，如果采用常规的58/1800的真空管，其集热面积约为:
1.71m×0.0544m=0.09302㎡。
4.吸热体面积Φ58×1800为0.260平米，定义的是内玻璃管的表面
积。
5.全玻璃真空集热管单个集热面积为内管直径和长度的乘积（除去
边缘），一般按照58*1800的真空管，内管直径为0.047，长度为
1.8，所以集热面积为0.085㎡。
具体采用哪种计算方法需要根据实际情况和厂家推荐的方法来确定。
什么样的真空管镀膜是最好的？
什么样的真空管镀膜是最好的？（1）镀膜工艺对比当前大家使用的真空管的选择性吸收涂层全部是磁控溅射镀膜工艺。
但是镀膜工艺不完全一样，目前主要有两种工艺：渐变膜系工艺和干涉膜系工艺。
其中，渐变膜系工艺为普通技术，任何人、任何企业均可使用而不受限制。
但是，干涉膜系工艺现在仍然是专利技术，只有在专利拥有人的许可下，方可使用。
我们的镀膜工艺采用先进的磁控溅射干涉膜工艺，为专利技术，可以确保膜层的吸收率更高，发射率更低。
（2）吸收率、发射率对比三高太阳芯真空管的吸收比均大于0.92，最高可达0.97，是国标（0.86）的1.07～1.13倍。
三高太阳芯真空管的半球发射比均不大于0.06，只有国标（0.09）的2/3。
（3）真空度对比三高太阳芯真空管在430℃高温下经过60分钟的抽真空，使得内外管之间的真空度高达5×10－4Pa，是国标的百分之一（国标为5×10－2Pa）。
极高的真空度极大程度的减少了对流散热。
（4）吸热体外表面积对比由《全玻璃真空太阳集热管》（GB/T 17049－2005 6.4.5.1）可知：在不考虑真空管吸收率、发射率的情况下，1支外径为φ58mm长度为2100mm的真空管相当于外径为φ47mm长度为1200mm的真空管2.23支，相当于外径为φ47mm长度为1500mm的真空管1.77支，相当于外径为φ58mm长度为1500mm 的真空管1.17支。
（5）选择性吸收涂层覆盖率高，吸热、保温效果好（管口未镀膜区短）膜层距离管口近，说明我们的膜层耐高温，即膜层性能更加稳定。
膜层性能稳定，则真空管的使用寿命就长。
内外玻璃管熔封在一起，需要将玻璃熔化，而熔化玻璃需要火焰的温度10 00多度，则距离管口越近，温度越高。
原文地址：/tech/9335.html。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为了保证全玻璃真空太阳集热管的产品质量，促进太阳热水器产业的健康发展，有利于与国际市场接轨，经国家技术监督局批准，于1997年11月3日发布了《全玻璃真空太阳集热管》国家标准(GB／T17049—1997），并于1998年4月1日贯彻实施。
为了帮助读者更好地了解该标准，现就标准的重要章节作一些说明。
一、关于产品的结构与尺寸
引用标准：
4.1.1产品结构
全玻璃真空太阳集热管由具有太阳选择性吸收涂层的内玻璃管和同轴的罩玻璃管构成。
内玻璃管一端为封闭的圆顶形状，由罩玻璃管封离端内带吸气剂的支承件支承；另一端与罩玻璃管一端熔封成为环状的开口端。
1.内玻璃管
2.太阳选择收涂层
3.真空夹层
4.罩玻璃管
5.支承件
6.吸气剂
7.吸气膜
4.1.2结构尺寸
说明：
1 按照标准的制定规范，此标准应订为两个标准：一个为热性能与测试方法标准，另一个为产品技术条件标准。
但由于规范产品的急需，将应是两个标准的内容综合成了一个标准，其中包括了产品标准的内容。
而产品标准原则上对产品的规格尺寸应做出规定，而且国内该产品的规格尺寸也较乱，从实际状况来看也应做出规定。
2 产品规格尺寸是在对1975年以来国际上主要研究和生产单位使用的全玻璃真空太阳集热管的玻璃罩管和内管直径进行认真分析比较之后制定的。
玻璃内管和罩管外径偏大时，对于水在玻璃管中的集热器，水的热容量过大，而内管和罩管的外径偏小时，则有效采光面积过小。
1985年以来，由清华大学推出的玻璃内管和罩管的外径为37和47的设计方案，实践表明效果良好。
3 无论玻璃罩管与排气管连接收细是呈球面状或锥面状，全玻璃真空太阳集热管的长度确定为从环状开口端至排气封离端玻璃管外径为15mm处的距离，在目前产品长度较乱而且不好测量的情况下，这一方法是较好的方法，它解决了“定量”和“便于测量”两个问题。
二、关于玻璃管材料
引用标准：
5.1.1玻璃管材料应采用硼硅玻璃3.3，其性能符合ISO3585∶1991要求……。
说明：
1 玻璃管材料的要求是此标准的重点，有人提出对材料不做规定，显然是不对的。
2 玻璃管材料应符合国际标准ISO3585∶1991硼硅玻璃3.3和我国这种玻璃的行业标准。
由于有国际标准和行业标准作为支持，故采用这种玻璃符合标准的制定原则。
3 硼硅玻璃3.3具有耐急冷急热、优良的抗腐蚀性以及高强度等特点，可保证运用过程中的安全，并能和国际市场接轨。
同时改革开放以来，我国已具备生产硼硅玻璃3.3的技术，且拥有较大的年产量，而其它品种的玻璃目前还没有标准可循，性能上是否能满足要求，还无把握。
三、关于玻璃管材料的太阳透射比τ和选择性吸收涂层的太阳吸收比α引用标准：
5.1.1玻璃管材料应采用硼硅玻璃3.3，其性能符合ISO3585∶1991要求，以及玻璃管太阳透射比τ≥0.89(大气质量1.5，即AM1.5，按ISO9806—1∶1994计算)。
5.1.4太阳选择性吸收涂层的太阳吸收比α≥0.86(AM1.5)。
为了在国际上便于比较，国际标准ISO9806—1∶1994规定了在AM1.5条件下计算(平均)太阳透射比和(平均)太阳吸收比公式，并在其附录C中给出采用100个等太阳能量间隔的叠加来代替上述积分值，而第99个和第100个等太阳能量间隔的中值波长分别为2.4182μm(98.5％太阳辐照度)和3.6371μm(99 5％太阳辐照度)。
我们考察了AM1.5条件与AM2条件，比较起来，AM1.5条件相应的太阳辐射穿过大气的高度角增大，对地球上较多地区更为适合；从太阳辐照度来说，其光谱范围展宽，测量用的分光光度计的波长范围需为0.3μm—4.0μm，但目前世界上一般的紫外—可见—近红外分光光度计的波长长限只到2.5μm(积分球)和3.0μm(镜反射)，需要用另一台红外分光光度计来测量3.0μm以上的单色透射比和单色吸收比，即使有上述两种精度较高的分光光度计，也会由于测量值的衔接而带来误差。
经过分析比较，采用过时的AM2条件和当今世界上提倡的AM1.5条件，只缺一个等能量间隔(0.01)，其中值波长为3.6371μm，这可以作足够准确的近似处理。
采用精度较高的紫外—可见—近红外分光光度计测量六种典型的太阳选择性吸收涂层的单色反射比～波长曲线和两个工厂生产的硼硅玻璃3.3材料的单色透射比～波长曲线，在AM2条件下计算太阳吸收比和太阳透射比，又进行计算处理，得到在AM1.5条件下的太阳吸收比和太阳透射比。
结果表明，在AM1.5条件下的太阳吸收比和太阳透射比通常比在AM2条件下低0.01，这可作为本标准中有关的太阳透射比和太阳吸收比指标的允许偏差。
2 分别检测了A、B两个硼硅玻璃生产厂生产的全玻璃真空太阳集热管的罩管的太阳透射比，
四、关于太阳选择性吸收涂层的半球发射比
引用标准：
5.1.5太阳选择性吸收涂层的半球发射比εh≤0 09(80℃±5℃)。
6.1.5将全玻璃真空太阳集热管成品管置于密封的水冷套内，内管中插入由中心主加热器与两侧补偿加热器组成的加热棒，配置相应的加热装置和测温系统，就构成了半球发射比测量装置，在准稳态时，直接测定全玻璃真空太阳集热管吸热体的选择性吸收涂层在温度为80℃±5℃时的半球发射比。
说明：
内玻璃管上太阳选择性吸收涂层的半球发射比采用卡计法可以较准确地直接测定。
对全玻璃真空太阳集热管热损系数与半球发射比关系的大量实验及研究表明，80℃时半球发射比不大于0.09是合理的。
