第二章 热工过程动态特性及求取.

t T
华北电力大学
North China Electric Power University
（1） 时间常数 单容水箱在受到输入阶跃扰动后，其水位的变化速度： t dh K T e dt T dh K 初始速度 t 0 dt T K T dh t 0 dt t
h(t ) t T K (1 e T ) t T K (1 e1 ) 0.632K
4. 时域法：是在对象的输入端加一阶跃扰动，记录 响应曲线，经数据处理求得对象的传递函数，这种方 法的特点是简单适用，因此为工程中所广泛采用。
华北电力大学
North China Electric Power University
5. 频域法：用通过实验求得对象的频率特性来研究对 象的动态特性。但对一些惯性大的对象则因试验时间很 长而影响生产的正常进行，因此，这种频域法用的较少。 6. 相关统计法：是在对象的输入端加一伪随机信号， 用相关计算求得对象的脉冲响应函数，这种方法的最大 优点是不影响生产，因而越来越受到人们的重视。
热工对象具有以下特点： （1）被调量的变化大多是不振荡的。 （2）被调量在干扰发生的开始阶段有迟延和惯性。 （3）在响应曲线的最后阶段，被调量可能达到一个新
的平衡状态（对象有自平衡能力），也可能不断变化
而无法进入平衡状态（对象无自平衡能力）。 （4）描述对象动态特性的特征参数有：放大系数 、 时间常数、迟延时间。
图2-7 双容水箱阶跃曲线
华北电力大学
North China Electric Power University
传递函数
H 2 ( s) K u ( s) (T1s 1)(T2 s 1)
双容水箱系统是一个二阶惯性环节，有两个一阶惯 性环节串联而成。显然，对象的容积个数越多，其动态 方程阶次越高容积迟延也就越大。 具有1～4个同样大小 容积的对象的飞升特 性曲线。
图2-8 多容水箱的阶跃曲线
华北电力大学
North China Electric Power University
§2.4
无自平衡能力对象的动态特性
无自平衡能力对象：在受到扰动后，其被调量不能依 靠对象自身能力使之趋于某一稳定值，而不管对象的容积 多少及容量系数的大小。 一、无自平衡能力单容对象的动态特性 对象流出量Q2 取决于泵的特性及 工作状态，与水箱水位无关。
华北电力大学
North China Electric Power University

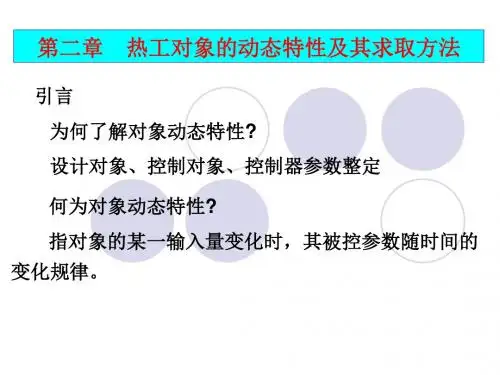

第二章 热工对象的动态特性及其求取
§2.1 概述 §2.2 影响对象动态特性的结构性质 §2.3 有自平衡能力对象的动态特性 §2.4 无自平衡能力对象的动态特性
§2.5 由阶跃响应曲线求对象传递函数
华北电力大学

因而给出了在阶跃响应曲线上求出时间常数T的方法。
华北电力大学
North China Electric Power University
方法一：作阶跃响应曲线起点O的切线交稳态线于 B，由O点作稳态线的垂线交于A，则线段AB在时间轴上 的投影即为T。 方法二：在阶跃响应曲线上找出 点，被调量自扰 动发生开始达到该点所需时间就是T 。
华北电力大学
North China Electric Power University
§2.2 影响对象动态特性的结构性质
影响对象动态特性的主要特征参数有容量系数、阻 力和传递延迟，称为大多数对象所共有的结构性质。 一、容量系数 衡量对象储存物质（或能量）能力的一个特征参数。
Q1
Q2
h
流入水箱的水量 流出水量 水箱的水位
（3）扰动加入时应尽量的快。设扰动开始到结束所花 时间为 Dt ，在处理试验数据时一般认为扰动是在 0.5D t
华北电力大学
North China Electric Power University
二、相关概念 1. 对象的动态特性 : 就是对象的某一输入量变化时， 其被控参数随时间变化的规律。其取决于工艺设备的 结构、运行条件和内部物理的（或化学的）过程。 2. 理论建模：可以用机理分析的方法导出对象的动 态特性； 3. 实验建模：用实验的方法获取对象的动态特性， 是工程中常用的建模方法，目前有时域法、频域法和 相关统计法等。
North China Electric Power University
§2.1
概
述
一、研究对象的动态特性对实现生产过程的自动化具有 重要的意义 1. 热工对象是热工自动控制系统的重要组成部分， 要设计一个合理的控制系统，必须了解对象的动态特性; 2. 要确定出控制器的最佳整定参数，也必须了解 对象的动态特性。 3. 了解对象的动态特性，还可以对新设计的工艺 设备提出要求，使之满足所需要的动态特性，为设计满 意的控制系统创造先决条件。
华北电力大学
North China Electric Power University
（ 1）扰动量的确定。扰动量应足够大，减小其它干扰 信号对测试结果的相对影响。然而扰动量又不宜过大， 过大的扰动量会使对象本身的非线性因素增大，有时还 会影响生产设备的正常运行。通常，扰动量一般为对象 额定负荷下的10%～15%。 （ 2）试验前应将对象调整到所需工况，并保持稳定运 行一段时间。如果作负荷上升扰动试验，则应将对象输 出调整到允许变动范围的下限值（或上限值）；反之， 则应将对象输出调整到允许变动范围的上限值（或下限 值）。
在图2-2所示的系统中，设进入水箱的流量Q 1 ' 与水 Q1 与Q 1 ' 之间存在传输 位之间具有的传递函数为W '(s )， 时间 t 0 ，即：
' Q（ 1 s) = eQ 1 (s ) t 0s
整个水箱系统的传递函数： W (s ) = W '(s )e - t 0s
在设计主设备及其控制系统时，应尽量避免或 减小对象的传输迟延。
华北电力大学
North China Electric Power University
§2.5 由阶跃响应曲线求取对象传递函数的方法
时域法是目前应用最多的一种方法，其主要内容 是：给对象人为加一阶跃扰动，记录下响应曲线，然后 根据该响应曲线求取对象的传递函数。 由阶跃扰动作用下的对象的动态特性为阶跃响应曲 线，即飞升曲线。阶跃响应曲线能比较直观的反映对象 的动态特性；其次特征参数直接取自记录曲线而无需经 过中间转换，试验方法也很简单。 一、阶跃响应曲线的测定 在系统处于稳定工况下通过手动或摇控装置使调节 阀作一次阶跃变化；与此同时，记录表记录下扰动量和 被调量的变化过程。
图2-1单容水箱示意图
G C
dG = (Q1 - Q 2 )dt
水箱内储水量 比例系数容量系数 dh dG Q1 - Q2 = C C = dt dh
华北电力大学
North China Electric Power University
二、阻力 电路中电流会受到电阻的阻力，流体在管路中流动 会受到阀门等给予的阻力。就是说，物质（或能量）在 传输过程中总是要遇到或大或小的阻力，因此需给予推 动物质（或能量）流动的压差（如电位差、水位差、温 度差等）。 在图2-1所示的水箱系统中，流出侧有阀门2，在阀 门2的开度一定时，流出水量 Q 2 的大小就取决于水箱水 位的高低，取决于流出侧阀门2的阻力。 dh 阻力表达式为 R = dQ 电位差 dU 电路中的阻力 R = 电流 di 对象的自平衡：不需要外来作用只依靠对象自身来 恢复平衡的现象。显然，对象的阻力使之在动态过程中 表现出自平衡能力。
华北电力大学
North China Electric Power University
dh 描述对象动态特性的微分方程（动态方程） T h K dt 在初始条件 h t = t 0 = h0 = 0 下的解为：
h(t ) K (1 e ) 两边分别作拉普拉斯变换： TsH (s) H (s) K (s) 对象的传递函数为： 放大倍数 H ( s) K ( s) 1 Ts 时间常数
（3）具有纯迟延 对象如果存在纯迟延，可将纯迟延独立出来；设
无纯迟延时的传递函数为W '(s ) ，纯迟延环节在迟延时
间为 t 0 时其传递函数为 - t 0s ，则具有纯迟延对象 e 的传递函数为：
W (s ) = W '(s )e - t 0s
华北电力大学
North China Electric Power University
华北电力大学
North China Electric Power University
§2.3
有自平衡能力对象的动态特性
单容对象：对于稍简单的对象则近似看作由一个集 中容积和阻力组成； 多容对象：较复杂的对象则近似看作由多个集中容 积和阻力组成。 一、单容对象的动态特性 控制阀门1阶跃开大
水箱截面积
其中
图2-12 无自平衡双容水箱阶跃曲线
T R1 A1, Ta A2 / K
华北电力大学
North China Electric Power University
热工对象的动态特性归纳如下： （1）有自平衡能力 单容对象： W (s ) = 双容对象： W (s ) =
K Ts + 1
K (T1s + 1)(T 2s + 1) K 多容对象： W (s) (T1s 1)(T2 s 1) (Tn s 1)
华北电力大学
North China Electric Power University
图2-2水箱系统控制流入水量 的阀门1与水箱之间有一段距 离。设某一时刻控制阀门1阶 跃开大，则其流出量随即阶 跃增加，然而因水流过一段 距离需要时间，所以流入水 图2-2 有迟延单容水箱示意图 箱引起水位变化的流入量并 不能立即变化，显然被调量水箱水位h的变化也要顺延一 段时间。
