水平井钻井工程设计
水平定向钻井轨迹设计

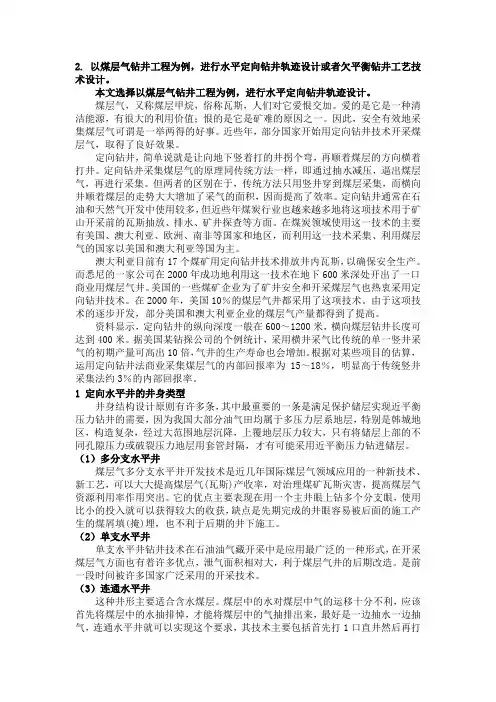

2. 以煤层气钻井工程为例，进行水平定向钻井轨迹设计或者欠平衡钻井工艺技术设计。
本文选择以煤层气钻井工程为例，进行水平定向钻井轨迹设计。
煤层气，又称煤层甲烷，俗称瓦斯，人们对它爱恨交加。
爱的是它是一种清洁能源，有很大的利用价值；恨的是它是矿难的原因之一。
因此，安全有效地采集煤层气可谓是一举两得的好事。
近些年，部分国家开始用定向钻井技术开采煤层气，取得了良好效果。
定向钻井，简单说就是让向地下竖着打的井拐个弯，再顺着煤层的方向横着打井。
定向钻井采集煤层气的原理同传统方法一样，即通过抽水减压，逼出煤层气，再进行采集。
但两者的区别在于，传统方法只用竖井穿到煤层采集，而横向井顺着煤层的走势大大增加了采气的面积，因而提高了效率。
定向钻井通常在石油和天然气开发中使用较多，但近些年煤炭行业也越来越多地将这项技术用于矿山开采前的瓦斯抽放、排水、矿井探查等方面。
在煤炭领域使用这一技术的主要有美国、澳大利亚、欧洲、南非等国家和地区，而利用这一技术采集、利用煤层气的国家以美国和澳大利亚等国为主。
澳大利亚目前有17个煤矿用定向钻井技术排放井内瓦斯，以确保安全生产。
而悉尼的一家公司在2000年成功地利用这一技术在地下600米深处开出了一口商业用煤层气井。
美国的一些煤矿企业为了矿井安全和开采煤层气也热衷采用定向钻井技术。
在2000年，美国10％的煤层气井都采用了这项技术。
由于这项技术的逐步开发，部分美国和澳大利亚企业的煤层气产量都得到了提高。
资料显示，定向钻井的纵向深度一般在600～1200米，横向煤层钻井长度可达到400米。
据美国某钻探公司的个例统计，采用横井采气比传统的单一竖井采气的初期产量可高出10倍，气井的生产寿命也会增加。
根据对某些项目的估算，运用定向钻井法商业采集煤层气的内部回报率为15～18％，明显高于传统竖井采集法约3％的内部回报率。
1 定向水平井的井身类型井身结构设计原则有许多条，其中最重要的一条是满足保护储层实现近平衡压力钻井的需要，因为我国大部分油气田均属于多压力层系地层，特别是韩城地区，构造复杂，经过大范围地层沉降，上覆地层压力较大，只有将储层上部的不同孔隙压力或破裂压力地层用套管封隔，才有可能采用近平衡压力钻进储层。
石油工程技术 官50-XKH小井眼侧钻水平井施工案例
官50-XKH小井眼侧钻水平井施工案例1开窗侧钻实施情况官50-XKH井是1997年7月大港油田完成的一口在φ139.7mm套管内开窗侧钻的中曲率半径侧钻水平井。
该井由大港油田第二钻井公司20136钻井队承钻，大港定向井公司提供井眼轨迹控制及所需专用工具和测量仪器的服务。
由于井眼尺寸小(φ120mm），各种下井工具尺寸受限制，使施工难度大大增加。
1.1侧钻水平井设计简况（见表1）表1侧钻水平井设计剖面类型双增稳剖面目的层沙一下，油顶1758m，油底1766m设计井深1970m设计垂深1764.72m造斜点1469m设计方位231.49°第一增斜段造斜率9°/30m第二增斜段造斜率10.8°/30m设计水平段入口垂深1760m允许偏差±1m设计水平段入口方位231.49°允许偏差±5m 设计井底垂深1766m允许偏差±2m设计井底方位231.49°允许偏差±10m靶前位移156m水平段长138m水平段并斜角88.28°完钻总水平位移294.83m1.2侧钻水平井的施工情况官50-XKH侧钻水平井于1997年2月20日搬迁.1.2.1第一次开窗采用套管锻铣方式，锻铣井段1580～1610m。
由于锻铣井段井径扩大比较严重，铁屑和岩屑不能返出地面，影响了此处的水泥胶结质量，侧钻定向时就遇0.5m放空井段。
增斜到井深1776.3m处起钻换钻头时，锻铣处发生井塌，下钻无法找到老眼，第一次开窗失败。
1.2.2第二次开窗采用斜向器开窗，窗口位置1529.1～1533.5m，下动力钻具时钻头无法通过窗口，修窗时铣锥落井，导致第二次开窗失败。
1.2.3第三次采用斜向器开窗，窗口位置1469.4～1472.8m，开窗成功。
第3次侧钻6月26日22:23开始，定向增斜于6月25日钻头准确进入水平段窗口（1864.3m），6月26日在井深1871.39m处发生井漏，漏失钻井液60m3，堵漏后井眼出现缩径，划眼顺利后钻进，于7月11日钻至井深1970m完钻，钻穿油层150m，水平段长139m。
钻井工程设计样本井身结构及钻机
3.3.4.2
序号
井深
m
井斜角
(°)
方位角
(°)
垂深
m
水平位移
m
N坐标
E坐标
1
2
3
4
5
6
7
8
9
10
…
要求按每30m一点列出从造斜点开始的剖面数据。
3.3.5定向井、水平井井眼轨迹垂直投影示意图
3.3.6定向井、水平井井眼轨迹水平投影示意图
3.3.7定向井、水平井防碰计算表
序号
垂深
m
设计井
参考邻井
水平
3.3井身结构
3.3.1井身结构示意图
3.3.2井身结构设计数据表
开钻次序
井深
m
钻头尺寸
mm
套管尺寸
mm
套管下入
地层层位
套管
下入深度
m
环空水泥浆
返深
m
导管
22
660
508
20
地面-22
一开
635
444.5
339.7
633
地面-633
二开
3305
311.2
244.5
3302
2500-3302
530-1330
882
柴油机2#
PZ12V190B—1
882
柴油机3#
PZ12V190B—1
882
柴油机4#
柴油机5#
八
发
电
机
组
发电机1#
Z8V190MD/300GF
300
发电机2#
Z8V190MD/300GF
300
发电机3#

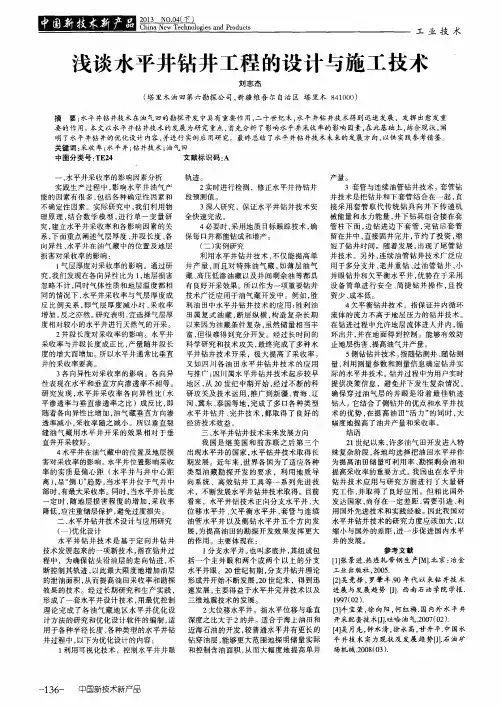

浅谈水平井钻井工程的设计与施工技术
