抗拔桩设计
地下室施工中的抗拔桩设计
地下室施工中的抗拔桩设计地下室施工是现代建筑中常见的一种结构形式，它不仅能够充分利用地下空间，还能够提供额外的使用面积。
然而，在地下室的施工中，抗拔桩设计是非常重要的一环。
本文将探讨地下室施工中的抗拔桩设计的重要性，并介绍一些常见的抗拔桩设计方法。
首先，我们来了解什么是抗拔桩设计。
在地下室的施工中，地下水位较高或者土层比较松软时，地下室的墙体容易受到挤压和抬升的力。
为了保证地下室的建筑安全，就需要进行抗拔桩设计，即使用桩基来抵抗地下水位和地层对地下室墙体的作用力。
抗拔桩设计的方法有很多种，其中最常见的一种是直接土层方法。
这种方法适用于地下水位较高的情况。
首先，在地下室墙体施工前，需要对施工区域进行土方开挖，并依据土质情况选择合适的抗拔桩类型。
然后，在挖好的坑内安装抗拔桩，通常采用的是钢筋混凝土桩。
抗拔桩的长度和直径根据地下水位高度以及土壤承载能力来确定。
最后，将地下室墙体嵌入到抗拔桩周围，形成一个整体结构。
除了直接土层方法，还有一种常见的抗拔桩设计方法是压实土层方法。
这种方法适用于土层较松软的情况。
在施工前，需要对施工区域进行地面开挖，并将土方侧推形成一侧斜坡。
然后，在侧坡上方开挖坑底，并在坑底安装抗拔桩。
抗拔桩的数量和长度根据土层性质来确定。
最后，将地下室墙体侧倾安装在抗拔桩的背面，然后通过压实土层的方法来增加地下室墙体的稳定性。
抗拔桩设计的重要性不可忽视。
一方面，抗拔桩能够有效地抵御地下水位和土层对地下室墙体的作用力，保证地下室的结构安全稳定。
另一方面，抗拔桩还能够提高地下室的使用寿命。
正常情况下，地下室的墙体会受到地下水位的腐蚀和侵蚀，长时间使用容易出现渗漏和倾斜等问题。
而抗拔桩设计可以减少地下室墙体的变形和位移，延长地下室的使用寿命。
总之，地下室施工中的抗拔桩设计是非常重要的一环。
常见的抗拔桩设计方法有直接土层方法和压实土层方法。
抗拔桩能够有效地抵御地下水位和土层对地下室墙体的作用力，保证地下室的结构安全稳定，并延长地下室的使用寿命。

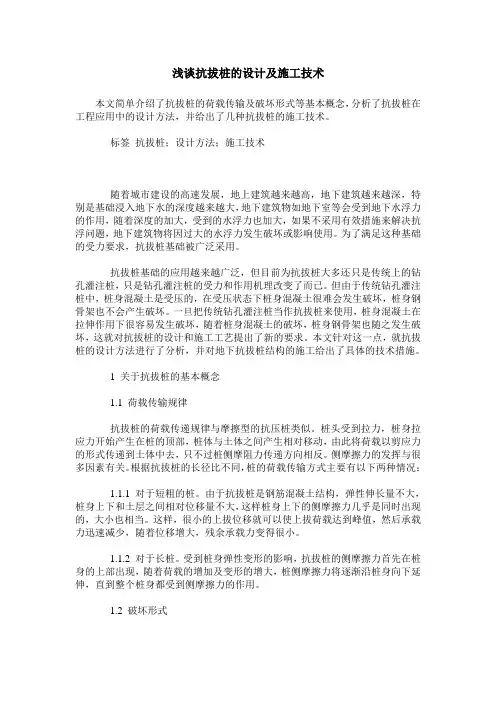

浅谈抗拔桩的设计及施工技术
浅谈抗拔桩的设计及施工技术本文简单介绍了抗拔桩的荷载传输及破坏形式等基本概念，分析了抗拔桩在工程应用中的设计方法，并给出了几种抗拔桩的施工技术。
标签抗拔桩；设计方法；施工技术随着城市建设的高速发展，地上建筑越来越高，地下建筑越来越深，特别是基础浸入地下水的深度越来越大，地下建筑物如地下室等会受到地下水浮力的作用，随着深度的加大，受到的水浮力也加大，如果不采用有效措施来解决抗浮问题，地下建筑物将因过大的水浮力发生破坏或影响使用。
为了满足这种基础的受力要求，抗拔桩基础被广泛采用。
抗拔桩基础的应用越来越广泛，但目前为抗拔桩大多还只是传统上的钻孔灌注桩，只是钻孔灌注桩的受力和作用机理改变了而已。
但由于传统钻孔灌注桩中，桩身混凝土是受压的，在受压状态下桩身混凝土很难会发生破坏，桩身钢骨架也不会产生破坏。
一旦把传统钻孔灌注桩当作抗拔桩来使用，桩身混凝土在拉伸作用下很容易发生破坏，随着桩身混凝土的破坏，桩身钢骨架也随之发生破坏，这就对抗拔桩的设计和施工工艺提出了新的要求。
本文针对这一点，就抗拔桩的设计方法进行了分析，并对地下抗拔桩结构的施工给出了具体的技术措施。
1 关于抗拔桩的基本概念1.1 荷载传输规律抗拔桩的荷载传递规律与摩擦型的抗压桩类似。
桩头受到拉力，桩身拉应力开始产生在桩的顶部，桩体与土体之间产生相对移动，由此将荷载以剪应力的形式传递到土体中去，只不过桩侧摩阻力传递方向相反。
侧摩擦力的发挥与很多因素有关。
根据抗拔桩的长径比不同，桩的荷载传输方式主要有以下两种情况：1.1.1 对于短粗的桩。
由于抗拔桩是钢筋混凝土结构，弹性伸长量不大，桩身上下和土层之间相对位移量不大，这样桩身上下的侧摩擦力几乎是同时出现的，大小也相当。
这样，很小的上拔位移就可以使上拔荷载达到峰值，然后承载力迅速减少，随着位移增大，残余承载力变得很小。
1.1.2 对于长桩。
受到桩身弹性变形的影响，抗拔桩的侧摩擦力首先在桩身的上部出现，随着荷载的增加及变形的增大，桩侧摩擦力将逐渐沿桩身向下延伸，直到整个桩身都受到侧摩擦力的作用。
浅谈抗拔桩基础的设计
浅谈抗拔桩基础的设计摘要：随着国民经济的日益发展，促使城市建设的发展，地下空间的开发和利用越来越来越多，地下结构的抗浮问题日益突出。
文章简述了各种地下结构的抗浮措施的抗拔桩，重点研究了抗拔桩的受力机理、适用范围、存在的局限性和今后的发展方向。
关键词：抗拔桩抗压桩机理承载力验算引言我们国家是一个人口大国，尽管拥有丰富的土地资源，但却依然不能满足人们生活居住的需求，特别是近年城市化的加快，土地资源缺乏问题显得更加突出，因此，我们必须更好地利用仅有的土地。
在这种情况下，大批功能齐全、造型新颖的建筑便陆续涌现，特别是大型高层建筑，更是得到了飞速发展。
由于这些建筑物基础及自身功能的需要，一般均建有地下室，这些使得建（构）筑物的基础要同时承受竖向压力和拉力的作用，有时上拔荷载较大甚至成为主要作用力，这时，普通的桩显然不能满足要求，故产生了承受竖向抗拔力的桩，也就是抗拔桩。
2 抗拔桩的受力机理及与抗压桩的区别桩按受力情况主要可分为承受竖向压荷载的抗压型桩和承受竖向拉力荷载的抗拔型桩（抗浮桩）两大类。
在大多数桩群中，抗压型桩的使用也比抗拔型桩的使用要显得广泛。
但在一些特殊情况下需特别采用抗拔型桩。
抗拔桩的主要靠桩身与土层的摩擦力来受力，以抵抗轴向拉力为主的桩，如锚桩、抗浮桩等。
在地下水位较高的地区，当上部结构荷重不能平衡地下水浮力的时候，结构的整体或局部就会受到向上力的作用。
如地下水池、建筑物的地下室结构、污水处理厂等必须设置抗拔桩，同时抗拔桩也广泛应用于高耸建(构)筑物抗拔、海上码头平台抗拔、悬索桥和斜拉桥的锚桩基础、大型船坞底板的桩基础和静荷载试桩中的锚桩基础等抗拔桩一般均嵌入竖硬而埋藏较浅的基岩中。
由于造价及施工条件的限制，抗拔桩一般入岩不深，需要对入岩桩段部分进行桩端灌浆处理。
如果上覆土层较厚，桩无法埋入基岩，那就只能全靠桩侧土的表面摩擦阻力抗拔，此摩擦阻力较小，抗浮效果不佳；若在桩端设置扩大头，则能大大提高桩的抗拔能力。
抗拔桩设计方法及相关问题思考
抗拔桩设计方法及相关问题思考摘要：在地下水位较高的地下室建筑结构设计中,要充分考虑其结构建筑的抗浮特性,因为一旦建筑物体本身的重力荷载无法适应地下室结构建筑的抗浮要求,就会致使地下室结构建筑形成上浮,进而引发地面裂缝、墙柱裂缝、坍塌等重大问题,从而严重地危害建筑物运行安全性。
所以,在从事地下建筑结构设计时,要采取一定的抗浮技术,依据实际工程中的地质技术条件选择抗拔桩桩型,以进一步提高基桩的抗浮能力。
关键字:地下基础抗浮工程;抗拔桩;应用近年来国家经济增长迅速，城市化进程加快，地产行业蓬勃发展，为提高有限的土地资源利用率，城市建设逐步向高层建筑及多层地下建筑发展，另外城区相对平坦的建设用地随着土地商业开发的增加而逐渐减少，商业开发土地逐渐边缘化，山坡地段依山就势的建筑物也逐渐增多。
随着地下建筑的层数增加，地下建筑的埋置深度大幅增加，如何在确保抗浮安全的前提下尽可能节约建设成本及公共社会资源受到了行业内的广泛关注和研究。
一、地下结构抗浮设计理论研究地下建筑抗浮措施分为主动抗浮措施及被动抗浮措施，通俗来说分为“疏”和“抗”两大类。
“疏”即通过相应的排水或隔水措施将地下水位降低，进而减小地下工程所受到的水浮力。
“抗”即通过增加结构自重或者设置抗浮构件来抵抗地下工程所受到的水浮力。
针对地下结构进行抗浮设计，应对建筑整体和局部展开抗浮验算，在达到整体抗浮稳定基础上，还要对承受上方应力较小的结构单元展开局部抗浮稳定性验算。
对建筑整体进行抗浮稳定性验算，可确保地下结构不出现整体上浮情况，而进行局部抗浮稳定性验算，能避免地下墙体、基础底板以及两柱节点由于局部应力过大出现变形或开裂问题，保证建筑免受地下水影响，维护建筑结构安全。
抗浮验算的具体步骤是：①对建筑物自重展开计算；②结合抗浮设防水位，并对抗浮设防水浮力进行计算；③验算抗浮稳定性；④比选抗浮措施方案；⑤选择抗浮措施；⑥设计基础施工图。
当前抗浮验算大多选择安全系数法，结合相关规范，基础抗浮稳定性验算公式是：公式（1）在公式（1）中，Gk指建筑物自重和压重相加之和（kN）；Nw.k指抗浮作用值（kN）；Kw指抗浮稳定安全系数，通常可选1.05。

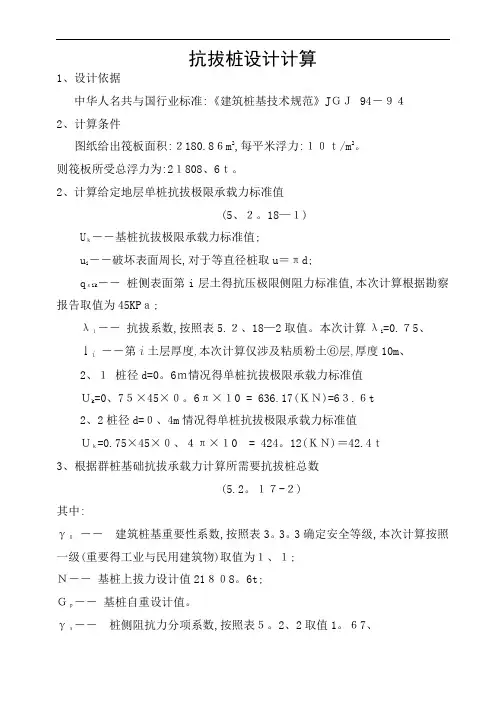

抗拔桩设计计算
抗拔桩设计计算1、设计依据中华人名共与国行业标准:《建筑桩基技术规范》JＧＪ 94－９４2、计算条件图纸给出筏板面积:２180.8６m2,每平米浮力:１０ｔ/m2。
则筏板所受总浮力为:2１808、6ｔ。
2、计算给定地层单桩抗拔极限承载力标准值(5、２。
18—１)Uｋ――基桩抗拔极限承载力标准值;u i――破坏表面周长,对于等直径桩取u＝πd;qｓik――桩侧表面第i层土得抗压极限侧阻力标准值,本次计算根据勘察报告取值为45KPａ;λｉ――抗拔系数,按照表5.２、18—2取值。
本次计算λi=0.７5、ｌi――第i土层厚度,本次计算仅涉及粘质粉土⑥层,厚度10m、2、１桩径d=0。
6ｍ情况得单桩抗拔极限承载力标准值Ｕk=0、7５×45×０。
6π×１0 = 636.17(ＫＮ)=6３.６t2、2桩径d=０、4m情况得单桩抗拔极限承载力标准值Ｕｋ=0.75×45×０、４π×１0 = 424。
12(ＫＮ)＝42.4ｔ3、根据群桩基础抗拔承载力计算所需要抗拔桩总数(5.2。
１７-２)其中:γ０――建筑桩基重要性系数,按照表3。
3。
3确定安全等级,本次计算按照一级(重要得工业与民用建筑物)取值为１、１;Ｎ――基桩上拔力设计值21８０8。
6t;Ｇｐ――基桩自重设计值。
γｓ――桩侧阻抗力分项系数,按照表５。
2、2取值1。
６7、3、１对ｄ=0.6m桩总桩数1、1×21８08、6≦6３。
６／1。
６7×ｎ + 0。
25×π×0、62×10 (根)计算置换率为桩间距(ｍ)3、2 对d=0。
４m桩总桩数1。
1×218０8。
6≦４２.4/1。
67× n ＋0.25×π×0。
42×10(根)计算置换率为桩间距(m)4、对上述抗拔设计进行抗压验算4。
1 单桩竖向承载力设计值(5.2。
抗拔桩施工方案
抗拔桩施工方案随着城市建设不断推进，基础设施建设越来越受到人们的关注。
其中，抗拔桩是一种很常见的工程方案。
在施工过程中，抗拔桩施工方案起到了至关重要的作用。
下面我们将详细介绍抗拔桩施工方案，包括它的意义、设计和施工流程。
一、抗拔桩施工方案的意义抗拔桩是指在地面上构造一个或多个桩体，通过桩体在土壤中承载荷载的作用来抵抗不利荷载。
在施工过程中，设计出合理的抗拔桩施工方案可以大大提高工程质量和效率，降低后期的维护成本，从而实现可持续发展。
二、抗拔桩施工方案的设计1. 选址和勘测选址和勘测是抗拔桩施工方案设计的重要步骤。
在选址和勘测阶段，需要对工地进行调查研究，了解工地的地质结构、土层情况和地下水位等信息，以便确定合理的抗拔桩施工方案。
2. 桩型和桩径选择桩型和桩径的选择需要考虑多种因素，如钢管桩、混凝土桩等的选择，以及桩径的大小、长度等要素。
在设计时需要充分考虑地基的承载力、钢材疲劳性能、压力水头、振动和噪声等因素。
3. 抗拔桩的布置抗拔桩的布置需要依据荷载特点及地基的地质环境合理布设。
具体而言，需要结合工程的设计重量、地质情况、地质灾害、桩基础形式、土体相互作用、荷载形式和施工工艺等因素，在选定位置布设。
三、抗拔桩施工流程1. 准备工作在抗拔桩施工前，需要进行严格的准备工作，包括施工方案的编制、机械设备的调试和工人的培训等，以确保施工操作安全有效。
2. 桩基础施工桩基础施工包括孔钻或打孔、沉管、护壁和灌浆等步骤。
需要在避免损坏现场环境和周边设施的前提下进行施工。
3. 桩基础注浆桩基础注浆是抗拔桩施工中的关键步骤之一。
在注浆过程中，需要合理分配浆液量，确保桩体内外浆液压力平衡。
4. 桩头制备桩头制备需要对桩材进行加工，以确保接头大小、形状、深度符合标准要求。
这个过程需要精确度很高，以确保抗拔桩质量。
5. 安装桩头安装桩头是抗拔桩施工的关键一环。
需要根据设计和施工方案安装桩头，并利用扳手、卡盘、罩体等机械工具使桩体与桩头紧密接合。
抗拔试验桩(锚杆)设计注意点
抗拔试验设计注意点基桩抗拔载荷试验要点：1、《地规》附录T.0.2试桩钢筋按钢筋强度标准值计算的拉力应大于预估极限承载力的1.25倍。
2、《地规》附录T.0.5当采用工程桩作试桩时，桩的配筋应满足在最大试验荷载作用下桩的裂缝宽度控制条件，可采用分段配筋。
【建议单独设置抗拔试验桩，则可不控制裂缝，特别是预制桩用工程桩做抗拔试验，会出问题。
】锚杆抗拔载荷试验要点：锚杆分为基本试验和验收试验，基本试验为极限抗拔试验，验收试验规定永久锚杆达到特征值的1.5倍、临时锚杆达到特征值的1.2倍。
对于抗浮锚杆，由于不做试锚杆，现场验收一般按基本试验做。
1、《地规》附录Y.0.1验证杆体与砂浆粘结强度特征值的试验达到极限状态，试验锚杆杆体承载力标准值大于预估破化荷载的1.2倍；。
2、《地规》附录Y.0.2试验时最大试验荷载不宜超过锚杆杆体承载力标准值的0.9倍。
【0.9的倒数既是1.11，即标准值的1.11倍。
】3、《地规》附录Y.0.10-1试验大荷载按0.85Asfy确定。
【0.85的倒数既是1.176，即设计值的1.176倍。
】3、《边坡规范》附录C.2.2试验时最大试验荷载不宜超过锚杆杆体标准值的0.85倍，普通钢筋不应超过其屈服值的0.9倍。
【0.9的倒数既是1.11，即屈服值的1.11倍。
】3、广东《地规》规定：最大试验荷载产生的应力不超过钢丝、钢绞线、钢筋强度标准值的0.8倍。
【0.8的倒数既是1.25，即标准值的1.25倍。
】4、《岩土锚杆(索)技术规程》CECS22-2005中9.1.1条规定锚杆最大试验荷载不宜超过锚杆杆体极限承载力的0.8倍。
【0.8的倒数既是1.25，即钢筋极限承载力标准值的1.25倍。
】综上所述，试验锚杆杆体的强度标准值建议取试验荷载的1.25倍，即抗拔特征值的2.5倍。
预应力混凝土管桩作为抗拔桩的设计研究
预应力混凝土管桩作为抗拔桩的设计研究一、预应力混凝土管桩的结构特点其结构特点主要包括：1.桩身采用钢筋混凝土结构，具有较高的抗弯强度和抗压强度；2.管桩内的钢筋通过预压预应力技术进行承载，提高桩身整体的承载能力。
二、预应力混凝土管桩的抗拔原理具体来说，预应力混凝土管桩在施加预应力后，内部的钢筋将产生预应力，桩身受到外荷载作用时，钢筋受拉，部分预应力得以释放，依靠桩身内部的钢筋与混凝土形成的复合材料的协同作用，增加桩身的抗拔能力。
三、预应力混凝土管桩的设计要点1.确定预应力设计参数：包括桩身的几何形状、桩身内部的钢筋布置形式和预应力的大小。
2.确定荷载特性：根据工程实际情况确定预应力混凝土管桩受到的荷载特性，包括水平荷载、竖向荷载等。
3.确定荷载传递路径：预应力混凝土管桩在抗拔过程中，需要将荷载从桩身传递到土体中。
4.确定桩身的受力状态：根据设计要求和预应力参数，确定桩身在荷载作用下的受力状态，包括受压区和受拉区的位置以及受力大小。
5.确定抗拔设施：根据桩身的受力状态，采取相应的抗拔设施，包括端承、摩擦抗拔和锚固抗拔等。
四、预应力混凝土管桩的应用范围2.适用于地基较松散、土壤条件较差的地区，通过增加桩身的承载能力和抗拔能力，提高工程的稳定性和安全性。
3.适用于地下结构工程，预应力混凝土管桩可以提供较大的承载能力，减小地下结构的变形和沉降。
总之，预应力混凝土管桩作为抗拔桩具有结构简单、施工方便、承载能力较大等优点，广泛应用于各种工程中。
在设计过程中，要合理确定预应力参数，确定荷载特性和传递路径，并采取相应的抗拔设施。
同时，应根据工程实际情况选择合适的预应力混凝土管桩，以确保工程的稳定和安全。
抗拔桩设计要点及应用探讨
抗拔桩设计要点及应用探讨摘要：本文结合现行设计规范，阐明了抗拔桩的设计要点，明确了在抗拔桩设计中配筋计算除了满足桩身抗拔承载力要求外，还须验算正常使用极限状态下的裂缝宽度。
并以具体工程为例，阐述了抗拔桩设计计算方法，对抗拔桩的设计作了有益的启示。
关键词：抗拔桩；极限承载力；抗压强度；设计；计算1引言近年来,随着城市建设的发展，建筑高度不断上升，而建筑基础埋深也越来越深。
桩已广泛地用于各类工业与民用建筑物、构筑物的基础工程中，对于地下建筑物、自重比较轻而水平荷载又比较大的高耸构筑物、高宽比较大的高层建筑地下室承受巨大的水浮力作用而自重或压重不够时，桩就需要承受一个上拔荷载作用，桩的设计就涉及到一个“抗拔”问题。
2关于抗拔桩承载力的基本概念及设计基本原则2.1抗拔桩承载力的基本概念2.1.1单桩竖向极限承载力(Qu)单桩在竖向荷载(上拔荷载)作用下达到破坏状态前或出现不适于继续承载的变形时所对应的最大荷载，它取决于土对桩的支承阻力和桩身承载力。
2.1.2单桩竖向极限承载力标准值(Quk)对实测值通过统计方法进行修正得到的承载力，用规范规定的方法估算。
1)对于设计等级为甲级和乙级建筑桩基，基桩的抗拔极限承载力应通过现场单桩上拔静载荷实验确定。
(1)单桩竖向抗拔极限承载力统计值的确定应符合下列规定：参加统计的试桩结果，当满足其极差不超过平均值的30%时，取其平均值为单桩竖向抗拔极限承载力。
(2)当极差超过平均值的30%时，应分析极差过大的原因，结合工程具体情况综合确定，必要时可增加试桩数量。
(3)对桩数为3根或3根以下的柱下承台，或工程桩抽检数量少于3根时，应取低值。
2)群桩基础及设计等级为丙级的建筑桩基，基桩的抗拔极限承载力标准值按下式计算：Quk=Tuk=Σλiqsikuili由于篇幅有限，本文仅就单桩桩基进行讨论。
2.1.3单桩竖向承载力特征值(Ra)单桩竖向极限承载力标准值(统计值)除以安全系数K后的承载力值，K=2。
浅谈抗拔桩的设计及施工技术(全文)
浅谈抗拔桩的设计及施工技术(全文)1. 浅谈抗拔桩的设计及施工技术（全文）章节一：引言抗拔桩设计及施工技术作为土木工程领域的重要内容之一，对于建筑物的稳定性和安全性起着至关重要的作用。
本文将详细介绍抗拔桩的设计和施工技术，对于读者了解和掌握该领域的知识具有一定的参考价值。
章节二：抗拔桩原理2.1 地基与桩基的相互作用2.2 抗拔桩原理及分类2.3 抗拔桩的设计概念和目标章节三：抗拔桩设计过程3.1 地基勘察和基桩试验3.2 抗拔桩设计计算公式3.3 荷载和位移的控制要求3.4 桩的选择和布置章节四：抗拔桩施工技术4.1 抗拔桩的施工流程4.2 施工机械和工具的选择4.3 抗拔桩施工中的常见问题及解决方法4.4 施工工艺和施工要点的注意事项章节五：抗拔桩工程实例分析5.1 某大型建筑工程的抗拔桩设计与施工5.2 某高速公路桥梁的抗拔桩设计与施工5.3 某石油化工项目的抗拔桩设计与施工章节六：结论综上所述，抗拔桩的设计及施工技术是确保建筑物稳定性和安全性的重要措施。
通过科学的设计和合理的施工，可以有效地提高抗拔桩工程的质量和安全性。
希望本文的内容对读者在抗拔桩领域的学习和研究有所。
附录：附件1：某抗拔桩工程设计图纸附件2：某抗拔桩工程施工方案法律名词及注释：1. 土木工程：指利用土石、钢筋、混凝土等材料进行道路、桥梁、建筑等工程的设计、施工、管理等活动。
2. 抗拔桩：指通过结构设计和施工技术，使桩基在受到外力作用时能够抵抗拔出的力量。
3. 地基：指建筑物承重的土壤层，常用于支撑建筑物的稳定性。
4. 桩基：指在地基中设置的桩，用于承担建筑物的荷载并传递到土壤中。
2. 抗拔桩的设计及施工技术（全文）章节一：引言抗拔桩是土木工程中重要的技术之一，对于建筑物的稳定性和安全性起到关键作用。
本文将详细探讨抗拔桩的设计和施工技术，旨在为相关从业人员提供参考和借鉴。
章节二：抗拔桩原理2.1 地基与桩基的相互作用2.2 抗拔桩原理及其分类2.3 抗拔桩设计的概念和目标章节三：抗拔桩设计过程3.1 地基勘查和基桩试验3.2 抗拔桩设计计算公式3.3 荷载和位移的控制要求3.4 桩的选择和布置章节四：抗拔桩施工技术4.1 抗拔桩的施工流程4.2 施工机械和工具的选择4.3 抗拔桩施工中常见问题及解决方法4.4 施工工艺和注意事项章节五：抗拔桩项目实例分析5.1 城市地铁抗拔桩工程设计与施工5.2 某大型桥梁抗拔桩项目设计与施工5.3 某石化工程抗拔桩项目设计与施工章节六：结论通过对抗拔桩技术的设计和施工过程的详细阐述，本文对相关从业人员在该领域的学习和实践提供了参考。
抗拔桩桩间距
抗拔桩桩间距1. 引言抗拔桩是一种常见的地基处理方式，用于增加建筑物或其他结构物的稳定性和抗震能力。
在设计抗拔桩时，桩间距是一个重要的参数，它直接影响到整个结构的稳定性和承载能力。
本文将详细介绍抗拔桩桩间距的设计原则、计算方法和影响因素，以帮助工程师在实际工程中合理确定桩间距。
2. 设计原则合理的桩间距设计是确保抗拔桩系统能够发挥最佳效果的关键。
以下是一些常用的设计原则：2.1 安全性原则桩间距应能够满足结构的安全要求，确保抗拔桩系统能够承受设计荷载。
在设计中，需要考虑到桩的承载能力、地基的强度和稳定性等因素，以保证整个结构的安全性。
2.2 经济性原则桩间距的确定应兼顾经济性，尽量减少抗拔桩的数量和工程成本，同时保证结构的稳定性和耐久性。
过小的桩间距会增加工程量和施工难度，过大的桩间距则可能影响抗拔桩系统的稳定性。
2.3 实用性原则桩间距的设计应符合实际工程的要求和条件。
需要考虑到施工的可行性、地质环境、地下管线等因素，以确保抗拔桩系统能够顺利施工并满足工程需求。
3. 计算方法抗拔桩桩间距的计算可以根据不同的方法和理论进行，下面介绍两种常用的计算方法：3.1 经验法经验法是一种简化的计算方法，根据过往的经验和实际工程情况进行桩间距的确定。
这种方法适用于一些简单的工程情况，可以快速得到初步的设计结果。
但是需要注意的是，经验法的结果仅供参考，需要进一步进行验证和调整。
3.2 数值模拟法数值模拟法是一种较为精确的计算方法，通过建立数值模型和采用有限元分析等方法，对抗拔桩系统进行力学分析和计算。
这种方法可以考虑到各种复杂的因素和条件，得到较为准确的结果。
但是数值模拟法需要较高的技术水平和计算资源，适用于一些复杂的工程情况。
4. 影响因素抗拔桩桩间距的确定受到多种因素的影响，下面介绍一些常见的影响因素：4.1 地基条件地基的强度和稳定性是决定桩间距的重要因素之一。
地基较弱的情况下，需要采用较小的桩间距以增加抗拔桩系统的承载能力。
灌注抗拔桩方案
灌注抗拔桩方案概述灌注抗拔桩是一种常用于建筑和土木工程中的基础加固技术。
它通过将混凝土灌注至钢筋筒中，形成强固的混凝土柱，以增加土壤-桩的摩擦力和垂直承载力，提供稳定的基础支撑。
本文将介绍灌注抗拔桩的原理、设计和施工过程，以及其在实际工程中的应用。
一、灌注抗拔桩的原理灌注抗拔桩的原理依赖于两个基本力学原理：摩擦力和端承力。
摩擦力是指桩身与周围土壤的摩擦阻力，可通过增加桩体表面积来增加。
端承力是指桩底端与土壤之间的最大承载力，可通过增加桩底面积来增强。
在灌注抗拔桩中，先预制一个具有一定直径和长度的钢筋筒，然后将其插入土壤中固定，最后通过向钢筋筒内注入混凝土，将其灌注至筒内。
混凝土在硬化过程中形成键合作用，与钢筋筒形成一体化的混凝土柱。
这种钢筋筒和混凝土的组合体可以增加桩体表面积，从而增加摩擦力，提高桩的抗拔能力。
二、灌注抗拔桩的设计灌注抗拔桩的设计通常基于工程师对土壤类型、结构负荷、地震条件等因素的综合分析。
设计的关键是确定桩的直径、长度、数量和间距。
1. 桩的直径：桩的直径取决于土壤类型和设计荷载，通常使用的桩直径为600mm至1200mm。
2. 桩的长度：桩的长度取决于土壤的承载力和设计荷载。
根据不同的土层和结构负荷，桩的长度一般在10m以上。
3. 桩的数量和间距：桩的数量和间距根据承载力要求和工程结构确定。
通常情况下，桩的间距为2至3倍的桩直径。
三、灌注抗拔桩的施工过程灌注抗拔桩的施工过程包括桩基准备、桩体灌注和固化三个主要步骤。
1. 桩基准备：首先需要对施工场地进行准备工作，清理底床并确定桩位。
然后，按照设计要求预制钢筋筒，并将其插入土壤中。
2. 桩体灌注：将预制钢筋筒灌注到设计高度以上。
灌注过程需要控制混凝土的流动性和浆液的浓度，确保灌注质量。
3. 桩体固化：混凝土灌注完毕后，需进行固化以提高强度。
固化时间一般取决于混凝土强度级别和环境温度。
四、灌注抗拔桩的应用灌注抗拔桩广泛应用于各类建筑和土木工程中，主要用于以下情况：1. 地基加固：用于增加地基的承载力和稳定性，避免由于土壤松软或沉降引起的结构损坏。
抗拔桩施工方案
抗拔桩施工方案1. 引言抗拔桩是建筑工程施工过程中常用的技术之一，主要应用于需要支撑或固定建筑物的基础工程中，以确保建筑物在地震、强风或其他外力作用下的稳定性和安全性。
本文将介绍一种常用的抗拔桩施工方案，以保证施工过程的高效和质量。
2. 方案概述抗拔桩施工方案主要包括桩基设计、施工准备、施工工艺和质量控制等几个方面。
2.1 桩基设计桩基设计是抗拔桩施工方案的前提，必须根据实际工程情况进行合理的设计。
设计中需要考虑以下几个因素：•建筑物的荷载要求•基坑的土质和地质条件•抗拔桩的数量和直径•荷载传递方式（摩擦力或端力）2.2 施工准备在施工前，需要进行充分的准备工作，包括：•购买或租赁施工设备和工具•调查施工现场的地质情况•准备所需的材料和人力资源•制定详细的施工计划和时间表2.3 施工工艺2.3.1 地基处理在施工前，需要对地基进行处理，以确保桩基的稳固性。
地基处理包括以下几个主要步骤：•清理基坑，清除杂物和不良土壤•打击锤子对基底进行夯实•设计并安装必要的地基加固措施（如灰土加固、钢筋加固等）2.3.2 桩基施工桩基施工是抗拔桩工程的核心步骤。
常用的桩基施工方法包括：•钻孔灌注桩：先进行钻孔，然后在孔内注入混凝土或钢筋混凝土以形成桩身。
•钢管灌注桩：先将钢管置于钻孔孔底，然后灌注混凝土以形成桩身。
•压力注浆桩：将注浆管插入钻孔孔底，然后施加压力注入硬化剂以形成桩身。
2.3.3 桩身检测在桩身施工完成后，需要进行桩身的检测以确保桩基质量合格。
常用的检测方法有：•桩身质量检测：对桩身进行逐米检测，包括桩长、直径、垂直度等参数。
•监测测斜孔：安装测斜孔并进行定期测量，以监测桩身的变形和位移情况。
2.4 质量控制为了保证抗拔桩施工质量，必须进行严格的质量控制。
质量控制包括以下几个方面：•施工过程中的监督和记录，包括施工人员、设备和材料使用情况的记录。
•桩基施工质量检查，及时发现和解决施工过程中的质量问题。
详解地铁抗拔桩设计
详解地铁抗拔桩设计随着我国地铁建设的逐步兴起，地铁车站的功能不再单一而呈现出多样化发展的趋势。
地铁车站为满足功能(如地下高大空间）的要求，这就可能引起车站顶板覆土偏薄。
进而引出地下车站的抗浮问题。
某地铁车站为十字换乘车站。
公交接驳部分由于受其功能的影响，顶板上部覆土仪0.7m~1.0m换乘部分为地下三层：经抗浮验算，车站不能满足抗浮要求，需在设计中考虑抗浮措施。
本文通过对地铁地下车站抗浮措施的探讨，以及采用大直径人挖孔桩作为抗拔桩的设计过程，讨论了抗拔桩设计中应考虑的各种因素：一、工程概况某地铁车站南侧紧邻深圳某著名旅游景点，附近高楼大厦林立。
北侧主要为居民区及商贸区，东缘地面紧靠横跨深南大道的某观光轨道。
该车站位于深南大道正下方，为1号线临时终点站，与规划中的2号线呈十字交叉换乘。
车站设1、2号线联络线及站后折返线(明挖)，利用该明挖站后折返线上空设置公交接驳站。
车站净长334m，公交接驳部分地下一层净宽48.0m，地铁车站部分地下一层净宽45.0m。
车站二层部分的典型横断面为倒凸型，换乘节点处为地下三层。
车站主体结构采用多跨全现浇钢筋混凝土框架结构形式。
车站地下一层围护结构形式，结合地质情况，并考虑深南大道的交通疏解及两侧的管线分布情况，南侧采用人工挖孔桩围护，北侧采用土钉墙。
地下二、三层采用人工挖孔桩围护。
二、地质概况站址区地貌北侧为台地，南侧为海冲积平原，后经人工改造，原地貌特征发生很大变化。
现地势东高西低，北高南低，地形起伏较大。
车站东端地下有人行通道(位于车站范围内)和车行通道。
站址区地下各种管道、管线纵横交错。
站址区内地质情况复杂，土层分布较多，依据其成因，从上至下依次为：1)人工堆积层；2)坡洪积层；3)海冲积层；4)第四系残积层；5)燕山期花岗岩。
以上每一土层内又有若干各种性状的土层分布，与本文所探讨的抗拔桩设计关系密切的主要为第四系残积层：(1)砂质粘性土：主要为紫色、紫红色、褐紫色、褐黄色、褐红色，坚硬～流塑。
灌注抗拔桩方案
灌注抗拔桩方案一、引言灌注抗拔桩是一种常见的地基处理方式，广泛应用于建筑工程、桥梁工程和水利工程等领域。
通过灌注混凝土来增加桩的承载能力，提高工程的安全性和稳定性。
本文将探讨灌注抗拔桩的相关内容，包括工程背景、桩体设计、材料选择和施工技术等。
二、工程背景在建筑工程中，地基的稳定性是保证建筑物长期安全运行的关键。
对于地基条件较差的区域，如软土地基、淤泥地基或者草地地基，传统的浅层地基处理方式往往无法满足设计要求。
此时，灌注抗拔桩成为一种有效的解决方案。
通过灌注混凝土，将桩体完全埋入地下，增加桩与地基之间的摩擦力和承载面积，提升桩的抗拔能力。
三、桩体设计灌注抗拔桩的桩体设计是确保工程质量的关键。
设计过程中需要考虑以下因素：1. 桩的直径：直径越大，桩的抗拔能力越强。
根据工程设计要求和地基条件，确定合适的桩径。
2. 桩的长度：桩体的长度取决于地基的深度和承载能力要求。
需要进行地质勘察和力学计算，确定合理的桩长。
3. 桩的布置方式：根据工程要求和地基特点，确定桩的布置方式，如边桩、中心桩或网格桩等。
4. 桩的间距：桩的间距对桩体的承载能力和抗拔性能有影响。
一般情况下，桩体间距较小，能够提升桩体的整体承载能力。
四、材料选择1. 混凝土：灌注抗拔桩常用的混凝土材料是C30以上的混凝土，保证混凝土的强度和耐久性。
2. 钢筋：钢筋是灌注抗拔桩的重要组成部分，能够提供桩体所需的抗拉和抗弯能力。
根据设计要求选择合适的钢筋规格和布置方式。
3. 灌浆材料：用于填充桩与土壤之间的空隙，提高桩体的整体稳定性。
灌浆材料常采用胶浆或水泥浆料。
抗拔桩设计
抗拔桩设计大型地下室在各地大量的涌现，抗拔桩设计在确保安全的同时做到经济合理就成了一个有意义的课题。
抗拔桩设计工作较繁琐，且条件相近似的实际工程造价悬殊，怎样做到安全经济合理。
本文主要介绍抗拔桩设计，对抗拔桩设计若干问题的探讨。
标签：抗拔桩；抗拔承载能力随着人们生活要求的不断提高，诸多居住小区数栋房子建造在同一个数万平方米的大型地下室上，在塔楼之间空旷地带的地下室不可避免的用上大量的抗拔桩。
案例：浙江A市3#地块的大经·城市之光工程，地下室一层，面积为18508m2，局部五级人防；地下室上有六栋高层，建筑面积104265m2，最高的6#楼24层；抗拔桩直径600，混凝土强度等级C25，设计有效桩长52m，抗拔桩数共计367支。
如此大量的抗拔桩，如何使高配筋率的抗拔桩更安全更经济？经过深入细致的分析，结合以前的工程经验，逐步使得设计更精细，取得较好经济和社会效益，且已建成的工程均反映良好。
1 单桩的抗拔极限承载力标准值确定单桩的抗拔极限承载力标准值依据地质报告和《建筑桩基技术规范》（JGJ94-2008）按下式计算：Uk=∑λiqsikμiLi式中：Uk——单桩的抗拔极限承载力标准值；μi——破坏表面的周长，对于等直径桩取μ=∏d；qsik——桩侧面第i层土的抗压极限侧阻力标准值，按地质报告取值；λi——抗拔系数，按地质报告或规范取值。
2 柱底净浮力计算柱底净浮力的精确计算是确保抗拔桩设计安全经济合理的基础。
为得到每个柱底净浮力，需要利用PKPM建造两个单层的模型（以地下室仅一层为例），一个是顶板模型，用于计算地下室底板面以上结构的自重，此时所有活载取0；另一个是底板模型，用于计算扣除底板自重后的水浮力，此时恒载取值为（总水浮力-0.9底板自重），活载取0，混凝土容重取0，为确保安全，计算总浮力的水位建议选择满水。
柱底净浮力=扣除底板自重后的水浮力-0.9地下室底板面以上结构的自重3 布桩得到单桩的抗拔极限承载力标准值和每个柱底精确的净浮力后，每个柱所需要抗拔桩数就明确了。
浅析抗拔桩设计中的几个设计方法及注意事项
浅析抗拔桩设计中的几个设计方法及注意事项本文阐述了两种抗拔桩的设计方法，根据作者自身的专业知识和工作经验，以及结合工程案例，对抗拔桩的设计进行分析，计算和探讨。
同时，也希望能为业内人士提供借鉴、参考。
标签：建筑设计;设计方法;抗拔桩;计算;分析计算1、前言从本质上说，桩是一种人工处理的地基。
通常建筑物所采用的抗拔桩主要有两种：一种是地下水位较高的区域，为了防止建筑物上浮，而采用抗浮桩;另一种是静载试桩时采用反力架形式，这时需要用锚桩（以下将静载试桩用锚桩简称为锚桩），它的受力状态就是抗拔。
两者在使用上有差别，在设计计算过程中也就有差别，这是值得注意的。
由于规范中对抗拔桩的介绍较少，作者根据自己多年的工作经验及现行规范，着重介绍这两种抗拔桩的设计方法及注意事项。
2、抗拔桩基本要求2.1、抗拔桩材料要求抗拔桩的混凝土等级不宜过高，一般取C30、C35即可，桩身混凝土应符合《混凝土结构设计规范》（GB5010-2010）的相关规定。
桩身混凝土的材料、最小水泥用量、水灰比、抗渗等级等应符合现行国家标准《混凝土结构设计规范》（GB5010-2010）、《工业建筑防腐蚀设计规范》（GB50046）及《混凝土结构耐久性设计规范》（GB/T50476）的相关规定。
受力钢筋宜采用HPB300、HRB335、HRB400级钢筋，其质量应符合相关规范的规定。
2.2、构造要求抗拔灌注桩纵筋的保护层厚度宜取50，抗拔桩配筋率应根据实际计算确定，并不应小于0.6～22%（小直径桩取高值）。
抗拔桩及因地震作用、冻胀或膨胀力作用而受拔力的桩，应等截面或变截面通长配筋，除此之外抗拔桩的构造还应满足《建筑桩基技术规范》（JGJ94-2008）中4.1章相关要求。
3、抗拔桩设计3.1、同受压桩相同，抗拔桩承载力特征值应通过单桩竖向抗拔载荷试验确定根据《建筑地基基础设计规范》（GB50007-2011）中第8.5.9条，当桩基承受拔力时，应对桩基进行抗拔验算，单桩抗拔承载力特征值应通过单桩竖向抗拔载荷试验确定，并应加载至破坏。
施工组织设计抗拔桩及立柱桩
施工组织设计抗拔桩及立柱桩抗拔桩及立柱桩是施工过程中常用的桩基工法。
在工地施工组织设计中，正确地选择和使用这些桩基工法非常重要，可以有效提高工程的抗拔、抗倾覆能力，确保工程的稳定和安全。
1.抗拔桩的选择和施工：抗拔桩是用于增加桩基的抗拔能力的一种工法。
在选择抗拔桩时，应根据地质条件、桩的设计荷载和承载力等因素综合考虑。
常用的抗拔桩包括预应力锚杆、钢管灌注桩和砼搅拌桩等。
在施工过程中，应注意抗拔桩的材料和强度要求，以及桩身与土体的粘结性和摩擦力的提高。
此外，还应合理设置桩的数量和布置方式，确保桩与土体间的力的传递和分配。
2.立柱桩的选择和施工：立柱桩是用于承受垂直荷载和抗倾覆作用的一种桩基工法。
在选择立柱桩时，应根据地质条件、荷载特点和结构要求等因素综合考虑。
常用的立柱桩包括砼搅拌桩、钢筋混凝土桩和钢管桩等。
在施工过程中，应注意立柱桩的材料和强度要求，以及桩身与土体的粘结性和摩擦力的提高。
此外，还应合理设置桩的数量和布置方式，以及规范施工工艺和操作要求。
在桩顶设置横梁或横拉杆等结构，可以进一步提高立柱桩的抗倾覆能力。
3.施工措施和安全防护：在进行抗拔桩及立柱桩施工时，应采取相应的施工措施和安全防护措施，确保施工的顺利进行和人员的安全。
例如，合理安排施工顺序和施工时间，避免对旁边的结构和人员产生影响。
对桩基周围的土体进行围护和加固，防止土体塌方和桩体倾斜。
在施工现场设置警示标志和安全警戒线，保护施工人员的安全。
另外，还应定期进行施工过程的检查和监控，及时发现和解决施工中的问题。
总之，施工组织设计抗拔桩及立柱桩是保证工程质量和安全的重要环节。
通过合理选择和使用抗拔桩及立柱桩的工法，结合施工措施和安全防护措施，可以有效地提高工程的抗拔、抗倾覆能力，确保工程的稳定和安全。
在施工过程中，施工人员应按照设计要求和操作规程进行施工，确保各项工作的质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某工程抗拔桩设计
杨意德
(福州市建筑设计院350001)
〔提要〕本文介绍某工程抗拔桩设计，并对抗拔桩设计的若干问题作了探讨。
〔关键词〕抗拔桩，抗拔承载能力
The Design of Uplift Piles for a Basement
Abstract: In this paper, the design of uplift piles is introduced and several issues about design of uplift pile are commented
Key words : uplift pile , uplift bearing capacity
1工程概况
某工程位于福州湖东路东段，北临五四河、南朝湖东路，建筑面积65000m2，室内±0.00相当于罗零标高7.50m，室外地面标高为-0.15m。
主楼分南、北两楼，南楼地下一层、地上二十九层，北楼地下二层、地上三十三层，南、北两楼地下室与四周大面积二层纯地下车库连成一体。
主楼基础采用Φ800冲孔灌注桩加桩底压桨。
北楼裙房地下室和室外二层地下车库部分由于没有足够的荷载重量，抗浮稳定不满足要求，需要设置抗拔桩。
经分析采用Φ600和Φ700两种桩径冲孔灌注桩作为抗拔桩，能解决地下室抗浮问题。
2地质概况和地下室抗浮设防水位确定
根据钻探，场地土层自上而下分布详表1。
表1 场地土层分布
地下水按埋藏条件可分为上层滞水和承压水两种。
上层滞水主要埋藏于杂填土中，受大气降水和地表水补给，并与五四河有水力联系。
勘探期间场地平均标高约6.0m（罗零，下同）,钻孔混合水稳定水位为4.25-5.18m，近几年地下水最高水位 5.7m。
下部承压水埋藏于⑹、⑻、⑾等层。
承压水虽和上层滞水有水力联系，但由于含水层埋藏深度超过20m，不直接影响地下室的上浮稳定。
地下室抗浮设防水位应是建筑物设计使用年限内可能产生的最高地下水位。
由于福州地区缺少长期地下水观测资料，要准确确定抗浮设防水位还比较困难，目前只能根据近期地下水调查资料和周围地下水补给、排泄条件预测可能出现的最高水位。
本场地近年地下水高水位为 5.7m，由于现行城市排水设计标准低于抗浮设防标准，暴雨时虽因室外地面（标高7.35m）高于湖东路面和五四河岸约 1.4m，地面雨水可经湖东路和五四河排泄，地面不会积水，但周围的湖东路面和五四河岸（标高 5.95m），可能短时间积水、抬高地下水位，影响地下室上浮稳定。
经分析选择6.30m作为地下室抗浮设防水位。
3桩的抗拔承载力验算
桩的抗拔极限承载力标准值一般按经验公式⑴计算并应满足⑵式要求(2)。
∑
=
i
i
ski
k
l u
q
Uλ------------------------ (1)
p
s
k
G
U
N+
≤γ/-------------------------⑵
式中符号物理意义详规范(2)
q sik 为桩的极限侧阻力标准值，由于经验数值的局限性，为了比较可靠地确定它的数值，在3根不同直径
的静压载荷试验工程桩中安装了振弦式钢筋计，测试桩身轴力，推算各土层桩侧阻力。
钢筋计布置在主要土层交界面，每根桩共布置九个断面，每个断面布置三个钢筋计，取三根桩极限侧阻力测试值的最小值作为桩极限侧阻力标准值。
各土层桩极限侧阻力测试结果(4)和桩极限侧阻力标准值如表2所示。
桩的抗拔侧阻力和抗压侧阻力有相似之处，但随着上拔量的增加，其侧阻力会因土层松动及侧面积减少等原因而低于抗压侧阻力，用抗压试验实测极限侧阻力计算抗拔承载力时还应该用抗拔系数λ加以折减。
根据现有工程经验：砂性土λ=0.55,粘性土λ=0.75。
表2 各土层桩侧阻力
为得到较大的抗拔承载力，桩长取27.5m。
按⑴式计算的桩抗拔极限承载力标准值：Φ700桩为1913KN, Φ600桩为1640KN。
两层地下室底板底标高-8.5m（罗零-1.0m）,浮托力为73KN/m2,经核算在北楼裙房地下室和室外两层地下车库柱下布置两根Φ600或两根Φ700冲孔灌注桩作为抗拔桩，基本上能满足抗浮稳定要求。
4桩身抗拉承载力与抗裂验算
按规范(3)计算桩身抗拉承载力，选用C35水下混凝土，Ⅲ级钢，混凝土保护层厚度50mm,以Φ700桩为例，计算结果需配置钢筋As=2950mm2。
抗裂验算要根据使用环境确定桩抗裂控制等级，由于本场地地下水对混凝土结构中钢筋不具腐蚀性，桩允许出现裂缝但裂缝最大宽度不得超过0.2mm。
经抗裂验算，桩身需配置钢筋As=3420mm2，最大裂缝宽度ωmax =0.181mm<0.2mm。
筋，钢筋伸入承台的锚固长度大于40d。
5桩身质量检测
除桩基施工严格按有关规范要求进行外，为确保抗拔桩的质量，每个柱下承台至少有一根桩进行动测，抽检数量超过50℅。
从检测结果看桩身质量基本完好，90℅以上是一类桩。
6结语和讨论
1．桩上拔力计算时应合理选定地下室抗浮设防水位。
地下水位的选择不仅要考虑地下水位的历史变化，还应根据城市排水设施和能力对地下水位的变化作出预测。
2．在没有条件作桩抗拔试验时，利用桩抗压静载试验求得桩侧阻力计算桩的抗拔承载能力是可行的。
3. 抗拔桩的配筋由抗裂计算控制，抗裂计算要根据使用环境和地下水的腐蚀性确定裂缝控制等级。
参考文献
[1] 建筑地基基础设计规范（GB50007-2002）
[2] 建筑桩基技术规范(JGJ 94-94)
[3] 混凝土结构设计规范(GB50010-2002)。
