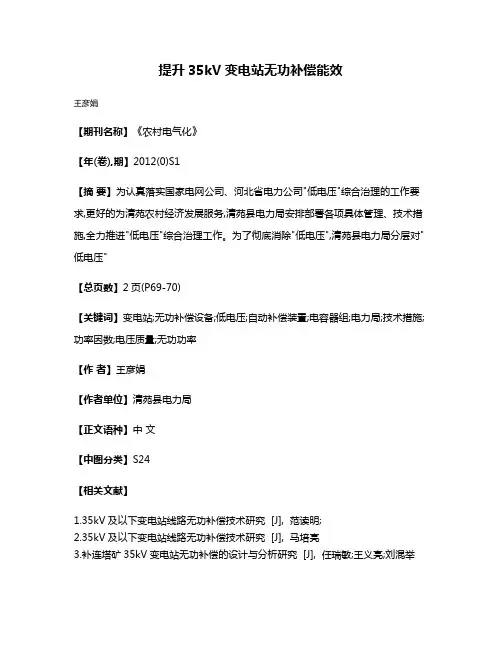

提升35kV变电站无功补偿能效
提升35kV变电站无功补偿能效
王彦娟
【期刊名称】《农村电气化》
【年(卷),期】2012(0)S1
【摘要】为认真落实国家电网公司、河北省电力公司"低电压"综合治理的工作要求,更好的为清苑农村经济发展服务,清苑县电力局安排部署各项具体管理、技术措施,全力推进"低电压"综合治理工作。
为了彻底消除"低电压",清苑县电力局分层对"低电压"
【总页数】2页(P69-70)
【关键词】变电站;无功补偿设备;低电压;自动补偿装置;电容器组;电力局;技术措施;功率因数;电压质量;无功功率
【作者】王彦娟
【作者单位】清苑县电力局
【正文语种】中文
【中图分类】S24
【相关文献】
1.35kV及以下变电站线路无功补偿技术研究 [J], 范读明;
2.35kV及以下变电站线路无功补偿技术研究 [J], 马培亮
3.补连塔矿35kV变电站无功补偿的设计与分析研究 [J], 任瑞敏;王义亮;刘混举
4.无功补偿在35kV变电站综合自动化改造工程中的运用 [J], 夏德成
5.提升35kV变电站无功补偿能效 [J], 王彦娟
因版权原因，仅展示原文概要，查看原文内容请购买。
电力系统可控电抗器无功功率补偿技术的开题报告
电力系统可控电抗器无功功率补偿技术的开题报告一、问题背景及研究意义随着电力系统规模的扩大和电力负荷的不断增加，电力系统对高品质、高效率、高可靠性、高经济性的要求越来越高。
在这样的大背景下，电力系统无功功率控制技术逐渐成为电力系统研究的热点之一。
而可控电抗器技术作为一种有效的调节无功功率的手段，正越来越受到电力系统工程技术人员的重视。
可控电抗器是一种可控制改变电路等效电感值的器件，通过控制可控电抗器工作于电路的电感区域或电容区域，从而实现对电路的无功功率控制。
在电力系统中，通过可控电抗器实现无功功率控制可以提高电网稳定性、提高电力系统电压质量、减小电力设备的无功损耗、改善电网质量等。
可控电抗器的无功补偿技术在电力系统中有着广泛的应用。
通过可控电抗器的相应控制，可以改变电路中的等效电感值，从而调节电路的无功功率。
无功补偿的主要目的是维持电力系统的电压稳定，减少无功损耗，提高电力系统的质量，使电力系统运行更加可靠和稳定。
因此，探究电力系统可控电抗器无功功率补偿技术的研究意义重大，对提高电力系统运行效率、降低能耗、增强电网安全性等具有重要的理论意义和实践意义。
二、研究内容和研究方法本文主要研究电力系统中可控电抗器无功功率补偿技术的相关内容。
具体研究内容包括：1. 可控电抗器的基本原理及分类；2. 可控电抗器的无功功率控制原理；3. 可控电抗器在电力系统中的应用；4. 可控电抗器无功功率补偿技术的计算方法；5. 可控电抗器无功功率补偿技术的优化方法。
为了探究可控电抗器无功功率补偿技术，本文将采用以下研究方法：1. 归纳分析法：对可控电抗器的基本原理、分类、无功功率控制原理等相关内容进行整理总结，明确其工作原理及所需参数等；2. 实例分析法：通过具体实例，详细介绍可控电抗器在电力系统中的应用和无功补偿技术的具体实现过程；3. 理论计算法：结合电力系统的特点和需要，通过理论计算等方法，探究可控电抗器无功功率补偿技术的具体实现方法；4. 优化算法：通过分析电力系统的实际情况，探究优化可控电抗器无功功率补偿技术的方法和策略。
基于复合电流调节的单相LCL并网逆变器控制方法
基于复合电流调节的单相LCL并网逆变器控制方法辛征;孙树敏;何晋伟;庄华伟【摘要】In order to suppress the resonance of the grid connected inverter LCL filter and to reduce the fundamental current tracking error together with the grid side current distortions of dual-mode converters caused by adopting the large output filter capacitor,a new weighted average current control strategy is proposed for single-phase microgrid converters.Firstly,a PIR controller is developed in a virtual two-axis synchronous rotating reference frame in order to improve the current control accuracy and dynamic response.Secondly,an improved current feed-forward control method is proposed considering that traditional method doesn't control the grid current and the error between grid current and weighted average current directly.By detecting the low frequency error of the output current and the grid side current,a current feed forward is constructed,which can effectively restrain the error of the network side current control.Simulation and experimental results are given to show the effectiveness of the proposed approach.%为了抑制并网逆变器LCL滤波器的谐振,减小双模式变流器因采用较大的输山滤波电容造成的基波电流跟踪误差和网侧电流畸变,提出了一种新型的加权电流控制方法用于单相微电网变流器的控制.首先,在虚拟坐标系下用比例积分谐振控制器提高加权电流的控制精度和动态响应.其次,考虑到传统的加权平均电流的控制不直接控制电网电流以及电网电流和加权平均电流之间的误差,提出了一种改进的电流前馈方法.该方法通过检测输出电流和网侧电流的低频误差构造出一个电流前馈项,从而有效地抑制了网侧电流控制的误差.仿真和实验验证了该控制方法的有效性.【期刊名称】《电力系统保护与控制》【年(卷),期】2018(046)010【总页数】7页(P123-129)【关键词】加权平均电流;并网逆变器;单相微电网;虚拟坐标系;比例积分谐振控制器【作者】辛征;孙树敏;何晋伟;庄华伟【作者单位】山东建筑大学信电学院,山东济南250101;国网山东省电力公司电力科学研究院,山东济南250003;天津大学电气与自动化工程学院,天津300072;山东建筑大学信电学院,山东济南250101【正文语种】中文LCL滤波器已经在各种并网逆变器，如分布式电源并网、变频器主动前端、PWM 整流器和有源电力滤波器中取得了广泛的应用[1-5]。
电气自动化系统中的无功补偿技术孙青松
电气自动化系统中的无功补偿技术孙青松发布时间：2021-11-01T12:43:08.318Z 来源：《中国科技人才》2021年第21期作者：孙青松[导读] 大幅度的提高了电力资源的使用效率，使节约能源的发展目标得以快速实现。
身份证号：43302319760915****摘要：无功补偿技术的研发和应用使得我国电气自动化水平又上升了一个高度，随着社会的进步和发展，各行业的生产需求量也在增加，这就要求生产企业要不断创新和提高自身的生产效能。
电气自动化在原有基础上应用了无功补偿技术后，不但可以降低电能的消耗，更加的环保，还能够提高供电的质量。
基于此，本文针对电气自动化系统中的无功补偿技术进行探讨分析，以供参考。
关键词：电气自动化；无功补偿技术；电能损耗引言在社会经济快速发展的过程中，城市现代化发展的脚步也在不断加快，建筑物数量与日俱增，使得电力资源的使用率随之上涨，促使整个电力行业迎来了发展的黄金时期。
电力系统的核心就是电气自动化技术，先进的电气自动化设备可以为社会经济发展提供强有力的支撑。
在生产技术飞速发展的同时，人们对电网的无功要求也越来越高，使用无功补偿技术以后，有效降低了电网运行时产生的各种能源消耗，大幅度的提高了电力资源的使用效率，使节约能源的发展目标得以快速实现。
1电气自动化中的无功补偿技术的重要作用要想让电气自动化设备中的电磁线圈运转起来，就需要有一个磁场，而在电磁线圈运转时就势必会产生功率消耗的情况，也就是说，当一台电动机工作之前，就需要建立一个专用的磁场，通过磁场作用使电动机内的电磁线圈的转子运动起来，带动电动机同步工作起来，而电动机工作时，主要就是依靠电磁线圈转子旋转带动的，而转子所需的磁场主要是电源产生的无功功率所形成的，与此同时，电气自动化变压器的运行也需要无功功率的支持。
因此，如果没有无功功率，电动机及变压器就无法正常运行和工作，一般情况下，用电设备在电源中获得有功功率时，就同时会获得无功功率[1]。
磁控电抗器与SVG配合补偿在地铁供电系统中的应用
- 56 -工 业 技 术０ 引言随着城市轨道交通的飞速发展，地铁供电系统的重要性越来越高，对城市轨道交通供电系统的质量要求也越来越高。
因此，地铁供电系统功率因数的高低决定了地铁供电系统的供电质量，对提升电能效益具有积极意义。
但是在实际应用中，地铁用电负荷随时间呈现不均匀性，大量的感性负载及容性负载分部，使得地铁供电系统的功率功率因数时刻在变化，地铁的供电质量有待提高。
一般而言，供电管理部门会根据相关的电源管理规定确定功率因数，设置下限值。
因此，积极有效地进行地铁供电系统内的无功补偿，提高功率因数，成为现场应用研究的重点问题。
１ 地铁供电系统中传统ＳＶＧ补偿方式介绍现在比较常见的补偿方式是在地铁供电系统35 kV 电源母线上，并联SVG 动态补偿装置和固定电抗器进行配合补偿，固定电抗器为供电系统提供固定的感性无功，用于补偿高压电缆的容性无功。
SVG 动态无功补偿装置以大功率IGBT管为核心[1]，通过调节工作方式，可以补偿容性无功，又可以补偿感性无功。
通常SVG 通过连接变压器接入35 kV 母线，与系统电压保持同频、同相，通过调节输出电压的幅值与系统电压幅值之间的关系来确定输出功率的性质，即当电压幅度值高于系统侧，则其作为容性运行，输出容性无功功率，抬升网压；反之当电压幅度小于系统侧电压幅度时，其作为感性运行，输出感性无功功率，拉低网压。
SVG 动态无功补偿装置的优点是响应时间快、工作范围广，缺点是控制复杂且成本高。
采用SVG 加固定电抗器的补偿方式是将设备并接入35 kV 中压系统，补偿的容量有限[2]。
２ 磁控电抗器补偿方式介绍２．１ 磁控电抗器电气结构与原理磁控电抗器（MCR）是指磁阀式可控电抗器，是一种容量可调节的电抗器。
磁控电抗器采用并联方式接入110 kV系统，通过调节磁控电抗器的输出容量实现对容性无功的补偿。
磁控电抗器的工作原理是通过改变电抗器内直流电流的大小来改变铁心的磁饱和度[3]，从而平滑地改变电抗值和电抗容量，实现容量的平滑调节。
磁控电抗器的动态无功补偿装置

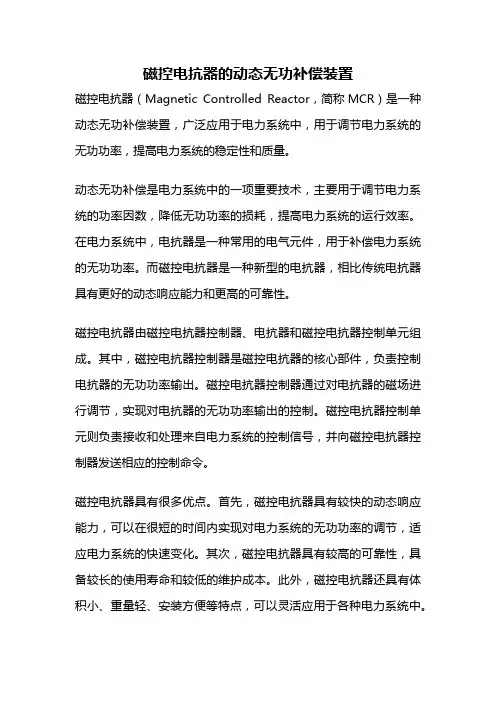

磁控电抗器的动态无功补偿装置磁控电抗器（Magnetic Controlled Reactor，简称MCR）是一种动态无功补偿装置，广泛应用于电力系统中，用于调节电力系统的无功功率，提高电力系统的稳定性和质量。
动态无功补偿是电力系统中的一项重要技术，主要用于调节电力系统的功率因数，降低无功功率的损耗，提高电力系统的运行效率。
在电力系统中，电抗器是一种常用的电气元件，用于补偿电力系统的无功功率。
而磁控电抗器是一种新型的电抗器，相比传统电抗器具有更好的动态响应能力和更高的可靠性。
磁控电抗器由磁控电抗器控制器、电抗器和磁控电抗器控制单元组成。
其中，磁控电抗器控制器是磁控电抗器的核心部件，负责控制电抗器的无功功率输出。
磁控电抗器控制器通过对电抗器的磁场进行调节，实现对电抗器的无功功率输出的控制。
磁控电抗器控制单元则负责接收和处理来自电力系统的控制信号，并向磁控电抗器控制器发送相应的控制命令。
磁控电抗器具有很多优点。
首先，磁控电抗器具有较快的动态响应能力，可以在很短的时间内实现对电力系统的无功功率的调节，适应电力系统的快速变化。
其次，磁控电抗器具有较高的可靠性，具备较长的使用寿命和较低的维护成本。
此外，磁控电抗器还具有体积小、重量轻、安装方便等特点，可以灵活应用于各种电力系统中。
磁控电抗器的动态无功补偿装置在电力系统中有着广泛的应用。
例如，在电力输配电网中，可以利用磁控电抗器来实现对电力系统的无功功率的调节，提高电力系统的功率因数，降低无功功率的损耗；在电厂中，可以利用磁控电抗器来实现对发电机的无功功率的控制，提高发电机的稳定性和效率；在工业生产中，可以利用磁控电抗器来实现对电力设备的无功功率的补偿，提高电力设备的运行效率。
随着电力系统的不断发展和电力负荷的不断增加，对电力系统的无功功率的调节要求也越来越高。
传统的电抗器在动态响应能力和可靠性方面存在一定的局限性，无法满足电力系统的需求。
而磁控电抗器作为一种新型的动态无功补偿装置，具有较好的动态响应能力和可靠性，可以更好地满足电力系统的需求。
