ZYS-A永磁式直流测速发电机使用环境
YSA高速电机使用说明
YSA（意萨）高速电机使用说明川能自动化1.正常工作的环境温度在-25℃到+40℃之间，海拔不应高于1000米。
2.电机应有熟悉相关安全要求的专业人员进行安装接线作业。
3.安装时必须有安全装置防护，已以防止事故发生。
4.正常运行时，电机表面会有发热，但不会超过额定许用温度的60%。
5.电机必须通过变频器或驱动控制器配套使用，禁止直接工频电源启动。
6.电机安装时禁止敲打，特别是出轴端。
7.为延长电机的使用寿命，新的电主轴或更换新轴承的电主轴应在转速范围内均分4-8个档，每段运行30分钟后在升速，避免直接高速运转而缩短轴承的使用寿命。
8.接通电源后，变频器先点动，观察电主轴的旋转方向是否与电主轴指示方向一致，如果旋转方向不一致应立即关机调整，电主轴严禁在错误的旋转方向上运转。
9.电主轴与变频器的动力连接线不宜超过25米10.螺帽、筒夹的使用。
10.1装夹刀具时，必须将夹筒、螺帽、内锥孔、刀柄清洗干净，以免影响精度。
10.2将夹头放入螺帽内，轻轻转动卡簧，待螺帽偏心部分凹入卡簧槽内，沿箭头方向均匀用力推动卡簧，即可装入螺帽内。
10.3将夹筒与螺帽一起安装在夹头体或机床轴内，把刀具圆柱部擦净后装入夹持孔内，使用扳手紧固螺帽，直到刀具夹牢为止，方可使用。
10.4换刀时，用扳手松开螺帽带出来夹头及其刀具，沿箭头方向用力推动卡簧，使其退出，然后根据需要更换上其他孔径的卡簧即可。
10.5螺帽内螺纹与转轴外螺纹均为细牙螺纹，连接前必须擦洗干净，头两牙连接旋转手感比较顺畅方可拧紧，以免发生既拧不紧、又松不下，甚至损坏螺帽及转轴。
10.6如发生刀柄不紧或装刀精度不理想，经过多次清洗后重新装刀还是无效时，只能更换新的螺帽、夹筒、螺帽、夹筒最好用配套的，使用配套螺帽、夹筒精度比一般的要高。
Z系列中型直流电机
Z系列中型直流电机额定功率55kw - 1600KW额定电压: Normal 400V, 440V, 660V转速: Rated Speed reference防护等级: IP23/IP44绝缘等级: F工作制: S1包装类型:柳条箱/出国熏蒸木箱一、概述本公司开发的Z系列中型直流电动机是采用最新技术设计制造的新产品，该系列电机的机座有六个中心高，从315-560毫米。
本系列电动机的性能、外形安装尺寸及技术要求均符合国家标准(GB)和国际电工委员会标准(IEC)，电机各部份机械尺寸，公差符合国际标准化委员会标准(ISO)。
二、使用条件1、本系列电动机可安装在环境条件比较恶劣的场合。
但必须选择正确的冷却方法和防护等级，以保持电机内部的清洁。
2、本系列电动机的冷却空气中应不含有酸、碱等对电机的绝缘和换向性能有损害的气体。
3、本系列电动机如使用干船舶和湿热带地区以及工作环境中有盐雾、潮湿等，应另行协议。
4、本系列电动机的额定功率是指在海拔不超过1000米，环境空气湿度不超过40℃的条件下。
5、本系列电动机的供电电源采用静止整流电源，也可采用直流发电机电源。
6、当电动机采用静止整流电源供电时，整流器的脉波数应不小于6，在额定基速、额定电压和额定负载电流下，电源的峰值纹波因数不超过10%。
三、型号说明本系列电动机的机座采用薄板多角形叠片结构，具有体积小，重量轻等优点。
适用可控硅整流电源，在负载电流的迅速变化下，电动机有良好的换向性能。
整个定于和转子采用无溶剂漆真空压力浸渍处理(VPI)，使绕组具有良好的抗潮能力和机械强度，并且绝缘和导热性能优良。
电枢铁心由硅钢片叠装而成，具有良好的导磁性能。
本系列电动机全部采用滚动轴承，不停机加油机构。
本系列电动机的绝缘等级为F级。
本系列电动机的安装型式符合GB997和IEC34—7《电机结构及安装型式代号》。
本系列电动机的防护等级根据GB4942．1和IEC34-5《电机外亮防护分级》标准，外壳防护等级有IP23和IP44两种。
直流测速发电机
二、自动控制系统对测速发电机的要求：
1.输出电压与转速的关系曲线（即输出特性）应为线形。
2.输出特性的斜率要到大。
3.温度变化对输出特性的影响要小。
4.输出电压的纹波要小，即要求在一定的转速下输出电压要稳定，波动要小。
5.正，反转两个方向的输出特性要一致。
三、输出特性
触发电路 单结晶体管触发电路的电源是由V1、VD3、R4与变压器TC的6、7绕组组成。TC的6、7端输出3V交流电压，当为负半周期时，V1截止，V1集射极间电压为16V，如图a所示；当7．6端输出为正半周期时，经VD3整流后加到V1的集射极上使V饱1和导通，Vcel=0，放大器与触发电路不能工作，如图b所示。
第1章 直流测速发电机
本 章 要 求：
熟练掌握直流测速发电机的工作原理。
了解直流测速发电机的结构和型式。
熟练掌握直流测速发电机的输出特性。
熟练掌握直流测速发电机的应用。
搞清直流测速发电机的误差及其减小方法。
搞清直流测速发电机的性能指标。
1.1 直流测速发电机的原理和结构
一、直流测速发电机的结构
选用直流测速发电机时，应根据其在系统中的功用而提出不同的技术要求。当作为解算元件或用于恒速控制时，应着重考虑其线性度和纹波电压，而对输出斜率的要求则是第二位的；当作为校正元件时，应着重考虑其输出斜率，而对其其线性度和纹波电压的要求并不是很严格的。
3、技术数据
2、直流测速发电机的接线
电磁式直流测速发电机在使用前必须区别清楚电枢绕组端头和激磁绕组端头，切勿搞错。
（1）在励磁回路中串联一个阻值比励磁 绕组电阻大几倍的附加电阻来稳流。
具体方法：
2）温度系数为负；
热敏网络参数选择方法： 1）作出励磁绕组电阻随温度变化的曲线； 2）作并联网络电阻随温度变化的曲线。

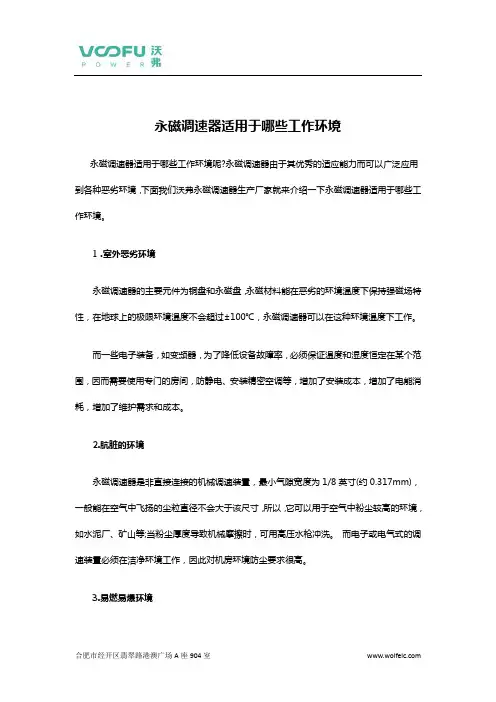

永磁调速器适用于哪些工作环境
永磁调速器适用于哪些工作环境永磁调速器适用于哪些工作环境呢?永磁调速器由于其优秀的适应能力而可以广泛应用到各种恶劣环境，下面我们沃弗永磁调速器生产厂家就来介绍一下永磁调速器适用于哪些工作环境。
1 .室外恶劣环境永磁调速器的主要元件为铜盘和永磁盘，永磁材料能在恶劣的环境温度下保持强磁场特性，在地球上的极限环境温度不会超过±100℃，永磁调速器可以在这种环境温度下工作。
而一些电子装备，如变频器，为了降低设备故障率，必须保证温度和湿度恒定在某个范围，因而需要使用专门的房间，防静电、安装精密空调等，增加了安装成本，增加了电能消耗，增加了维护需求和成本。
2.肮脏的环境永磁调速器是非直接连接的机械调速装置，最小气隙宽度为1/8英寸(约0.317mm)，一般能在空气中飞扬的尘粒直径不会大于该尺寸，所以，它可以用于空气中粉尘较高的环境，如水泥厂、矿山等;当粉尘厚度导致机械摩擦时，可用高压水枪冲洗。
而电子或电气式的调速装置必须在洁净环境工作，因此对机房环境防尘要求很高。
3.易燃易爆环境永磁调速器是机械式的、无摩擦传递扭矩的调速装置，除执行机构使用较弱电力需要采用防爆结构外，主功率部分绝不会产生火花或静电，因而在易燃易爆环境下使用较为安全。
适合于煤矿、油田、油船、军械库、化工、矿井、高浓度粉尘工厂等使用的皮带机、破碎机、水泵、风机、鼓风机、油泵等设备。
电子或电气式设备，工作过程中易产生静电，火花甚至燃烧，不能在易燃易爆环境下使用，否则带来安全隐患。
4.高可靠要求环境因为永磁调速器元件数量少，可靠性高，因而可用于对可靠性要求高的环境，如消防、远洋轮船、海军舰船、潜艇等。
复杂的电子或电气装置不适宜于对可靠性要求高的使用环境。
可使用于油轮、潜艇和航母上。
5.电力质量差的环境由于永磁调速器为机械式调速装置，几乎与电力无关，当电力质量很差时，如电压波动、电力谐波、闪变、跌落、短时间断、雷击、浪涌等，这些因素对电子或电气调速装置往往是致命的。
ZYT系列永磁直流电机
ZYT系列永磁直流电机Y系列电动机是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
安装尺寸和功率等级符合IEC标准，外壳防护等级为IP44，冷却方法为IC411，连续工作制（S1）。
适用于驱动无特殊要求的机械设备，如机床、泵、风机、压缩机、搅拌机、运输机械、农业机械、食品机械等。
Y系列电动机效率高、节能、堵转转矩高、噪音低、振动小、运行安全可靠。
Y80~315电动机符合Y系列（IP44）三相异步电动机技术条件JB/T9616-1999。
Y355电动机符合Y 系列（IP44）三相异步电动机技术条件JB5274-91。
Y80~315电动机采用B级绝缘。
Y355电动机采用F级绝缘。
额定电压为380V，额定频率为50Hz。
功率3kW及以下为Y接法；其它功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
电动机有一个轴伸，按用户需要，可制成双轴伸，第二轴伸亦能传递额定功率，但只能用联轴器传动。
按用户需要，还可供应其他功率、电压、频率、湿热带型（TH）、防护等级等电动机。
1.Z2系列直流电机为中华人民共和国机械工业部JB1104-68部颁标准所规定的标准系列直流电机。
3.励磁方式：电动机为带有少量稳定绕组的并激或他激励磁。
发电机为复激或他激励磁（额定电压为230伏的发电机），调压发电机为并激励磁（不带串激绕组）。
电机的他激励磁电压制成有110伏或220伏二种。
电动机额定电压110伏的仅有他励电压110伏一种。
4.Z2系列电机根据使用要求可制成湿热地区使用的具有防潮、防霉、防盐雾性能的湿热带型（TH）直流电机。
5.型号含义：Z表示“直”流，2表示第二次全国定型设计，横线后数字表示机座号与铁心长短，例如Z2-11前一个1代表1号机座，后一个1代表短铁心，而Z2-112中11代表11号机座，2代表长铁心。
永磁直流发电机在航空器中的可靠性研究
永磁直流发电机在航空器中的可靠性研究近年来，永磁直流发电机在航空器中的应用越来越受到关注。
这种发电机以其高效、轻巧和可靠的特点，成为了航空器领域中的重要技术设备。
本文将探讨永磁直流发电机在航空器中的可靠性研究。
首先，我们需要了解永磁直流发电机的工作原理。
永磁直流发电机是利用永磁体产生的磁场与电流之间的相对运动来产生电能的一种设备。
在航空器中，它通常由转子、定子、永磁体以及电子控制系统组成。
转子通过机械传动与飞机的动力系统连接，定子则固定在机身内部。
当转子转动时，永磁体的磁场会在定子线圈内感应出电动势，从而将机械能转化为电能。
然而，航空器的特殊工作环境对永磁直流发电机的可靠性提出了更高的要求。
航空器通常需要在高海拔、低温、高湿度等极端条件下工作。
因此，在设计和制造永磁直流发电机时，需要考虑以下几个方面的可靠性问题：首先，永磁体的可靠性是关键。
永磁体作为产生发电机磁场的核心部件，其磁场稳定性和耐久性直接影响到发电机的性能。
在航空器中，如果永磁体发生磁化弱化、破裂或脱落等问题，将导致发电机输出功率下降甚至完全失效。
因此，应选择高品质的永磁材料，并通过可靠的磁场固定手段确保其在工作过程中的稳定性。
其次，电子控制系统的可靠性也是非常重要的。
在航空器中，电子控制系统不仅需要对发电机的输出进行监控和控制，还需要具备故障诊断和自动切换功能。
因此，电子控制系统的可靠性直接关系到发电机的正常运行和飞行安全。
在设计电子控制系统时，应采用冗余设计和多样性技术，以提高系统的可靠性。
同时，严格的测试和验证过程也是确保电子控制系统可靠性的重要手段。
另外，发电机的结构可靠性也需要重视。
航空器通常会面临各种外界振动和冲击，因此，发电机的机械结构必须具备良好的耐久性和抗振能力。
在设计和制造过程中，应该选择高强度和轻质材料，并采用合理的结构设计和减振措施，以提高发电机的结构可靠性。
此外，发电机的维护和故障排除也是保证其可靠性的重要环节。
ZYS-A永磁式直流测速发电机最新报价
ZYS-A永磁式直流测速发电机最新报价一、ZYS-A直流测速发电机的工作原理：#one#ZYS-A系列永磁式直流测速发电机。
ZYS系列永磁式直流测速发电机，用以测量旋转体的转速，亦可作速度讯号的传送器。
在自动控制系统及计算解答装置中作为测量元件之用。
本系列测速发电机在负载电阻为恒定值的情况下，其输出电压是转速的线性函数，正反方向的输出特性是对称的。
安装方式为机座底脚式和端盖凸缘式两种。
具有使用简便，精度高，重量轻，体积小等特点。
用以测量旋转体的转速，亦可作速度讯号的传送器，在自动调节系统中作测速反馈元件用。
安装方式为端盖凸缘式。
二、ZYS-A直流测速发电机的工作环境：ZYS-A型永磁直流测速发电机适用于一般正常工作环境。
其测速范围可在0～1000转/分和0～2000转/分及0～3000转/分。
一般使用于海拔超过1000米，周围冷空气不超过+40℃时可连续工作。
三、ZYS-A系列永磁式直流测速发电机特点：ZYS-A系列永磁式直流测速发电机，是由ZYS系列改型后的新产品。
具有使用简便，精度高，重量轻，体积小等特点。
用以测量旋转体的转速，亦可作速度讯号的传送器，在自动调节系统中作测速反馈元件用。
四、直流测速发电机的主要含义，400-001-2901Z——表示改型Y——表示序号S——表示发电机A——表示永磁测速额定功率五、ZYS-A系列永磁式直流测速发电机技术参数：1、ZYS－1A 55V 4.4瓦2000转2、ZYS－3A 110V 22瓦2000转3、ZYS－100A 100V 8瓦1000转4、ZYS－6A 110V 22瓦3000转5、ZYS－8A 60V 4.4瓦600转。
永磁直流电动机在应用时应注意事项
永磁直流电动机在应用时应注意事项永磁直流电动机作为一种常见的电机类型，具有体积小、重量轻、效率高等优点，被广泛应用于众多领域中。
在使用永磁直流电动机时，我们需要注意以下几个方面。
1. 控制器的选型永磁直流电动机需要配合控制器一起使用，来实现对电机的电流和转速的控制。
因此，我们应该在选型时充分考虑控制器的性能和适配情况。
需要选择与电机匹配的控制器，并根据实际应用需求选择合适的控制算法，以达到更好的控制效果。
2. 系统的保护在永磁直流电动机运行时，我们需要对其进行有效的保护，以避免由于各种原因引起的电机故障。
常见的保护措施包括：过流保护、过压保护、过温保护等。
我们可以通过在控制器中设置保护参数，或者使用保护模块进行保护。
3. 整机的加工和安装在永磁直流电动机的整机加工和安装过程中，我们需要注意一些细节问题。
如轴承的选用、机壳的制作、电机的安装位置和固定方式等。
这些因素都会影响电机的使用效果和寿命，因此需要特别重视。
4. 基础知识的了解在使用永磁直流电动机时，我们还需要掌握一些基础知识。
如电机的额定电压、额定功率、轴向负载、转矩曲线等。
这些知识将有助于我们更好地使用和维护电机。
5. 维修和保养永磁直流电动机在使用过程中，也需要进行维修和保养。
常见的维修和保养措施包括检查轴承和电刷的磨损情况、清理机壳内的尘土和杂物、检查转子和定子的绕组是否正常等。
这些措施能够有效延长电机的寿命，为我们的工作和生活带来更多的便利。
结论综上所述，永磁直流电动机在应用时需要注意多个方面，包括：控制器的选型、系统的保护、整机的加工和安装、基础知识的了解以及维修和保养等。
只有全面地考虑和处理好这些问题，我们才能更好地应用永磁直流电动机，为实现我们的工作和生活目标创造更多的价值。
永磁直流电机性能参数
ZYT直流永磁电机概述ZYT直流永磁电机采用铁氧体永磁磁铁作为激磁，系封闭自冷式。
作为小功率直流马达可以用在各种驱动装置中做驱动元件。
产品说明（1）产品特点：直流电动机的调速范围宽广，调速特性平滑；直流电动机过载能力较强，热动和制动转矩较大；由于存在换向器，其制造复杂，价格较高。
（2）使用条件：海拔≤4000m；环境温度：-25℃—+40℃；相对湿度≤90%(+25℃时)；允许温升，不超过75K。
型号说明90ZYT08/H11.90位置表示机座号。
用55、70、90、110和130表示。
其相应机座号外径为55mm、70mm、90mm、110mm和130mm。
2.ZYT表示直流永磁马达。
3.08位置表示铁芯长度。
其中01-49为短铁芯，51-99为长铁芯和101-149为超长铁芯。
4.H1位置为派生结构。
其代号用H1、H2、H3……。
安装形式1.A1表示单轴伸底脚安装，AA1表示双轴伸底脚安装。
2.A3表示单轴伸法兰安装，AA3表示双轴伸法兰安装。
3.A5表示单轴伸机壳外圆安装，AA5表示双轴伸机壳外圆安装。
使用条件1.海拔不超过4000米。
2.环境温度：-25度到40度。
3.相对温度：小于等于95度。
4.在海拔不超过1000米时，不超过75K.技术参数以下数值为参考使用，在实际生产时可以根据客户要求调整。
1.型号55ZYZT01-55ZYZ10:转矩55.7-63.7(毫牛米),速度3000-6000(r/min), 功率20-35(W), 电压24-110(V)，电流1.5-3.2（A）和允许逆转速度差150-300(r/min).2. 型号55ZYZT51-55ZYZ76:转矩92.3-127.4(毫牛米),速度1500-10000(r/min), 功率20-199(W), 电压24-110(V)，电流10.27-3.45（A）和允许逆转速度差100-400(r/min).3.. 型号55ZYZT101-55ZYZ105:转矩76.4-108.2(毫牛米),速度7500-15000(r/min), 功率85-120(W), 电压24-110(V)，电流1.2-7.5（A）和允许逆转速度差400-700(r/min).4. 型号70ZYZT01-70ZYZ21:转矩95.5-191(毫牛米),速度2000-6000(r/min),功率30-85(W), 电压24-220(V)，电流0.2-4.8（A）和允许逆转速度差100-300(r/min).5. 型号70ZYZT51-55ZYZ110:转矩191.1-573(毫牛米),速度1500-9000(r/min), 功率50-148(W), 电压24-110(V)，电流0.95-37.5（A）和允许逆转速度差100-400(r/min).6. 型号90ZYZT01-90ZYZ55:转矩294-510(毫牛米),速度1500-3000(r/min), 功率20-150(W), 电压24-220(V)，电流0.55-2（A）和允许逆转速度差100-200(r/min).7. 型号90ZYZT101-90ZYZ108:转矩733-796(毫牛米),速度1500-3000(r/min), 功率100-230(W), 电压24-220(V)，电流0.8-6.5（A）和允许逆转速度差100-200(r/min).8. 型号110ZYZT01-110ZYZ55:转矩637-1177(毫牛米),速度1500-3000(r/min), 功率185-308(W), 电压24-220(V)，电流0.9-12.5（A）和允许逆转速度差100-200(r/min).9. 型号110ZYZT101-110ZYZ156:转矩1274-2230(毫牛米),速度1500-3000(r/min), 功率245-700(W), 电压24-220(V)，电流1.5-45（A）和允许逆转速度差100-200(r/min).10. 型号130ZYZT01-130ZYZ55:转矩2548-3185(毫牛米),速度1500-3000(r/min), 功率400-1000(W), 电压24-220(V)，电流4.5-28（A）和允许逆转速度差100-200(r/min).11.型号 130ZYZT55-55ZYZ106:转矩3185-3822(毫牛米),速度1500-3000(r/min), 功率600-1200(W), 电压24-220(V)，电流3.5-55（A）和允许逆转速度差100-200(r/min).00(r/min),11.型号 130ZYZT55-55ZYZ106:转矩3185-3822(毫牛米),速度1500-3000(r/min), 功率600-1200(W), 电压24-220(V)，电流3.5-55（A）和允许逆转速度差100-200(r/min).选用永磁直流电动机的一般原则（1）类型的选择宜优先选用效率高、价格便宜、温升低的铁氧体永磁直流电动机。
直流电机的工作条件
直流电机的工作条件
直流电机是一种将电能转换为机械能的电动机，通常由一个旋转的转子和一个固定的定子组成。
直流电机的工作条件是很重要的，它们可以影响电机的耗能、寿命和效率。
1. 电压和频率
直流电机通常需要一定的电压和频率才能正常工作。
在工厂或其他大型设施中，电压和频率通常是稳定的，但在其他情况下，如在野外或使用发电机供电时，电压和频率可能会波动，这可能会对直流电机的性能产生负面影响。
2. 周期时间
直流电机的周期时间是指每个转子在一定时间内旋转的次数。
通常，周期时间越短，电机旋转越快。
然而，如果周期时间过短，电机可能会过热，并且短时间内也不利于运行。
3. 环境温度
直流电机的工作环境温度也非常重要。
如果电机过热，它可能会影响电机的寿命，并损坏一些机械和电子部件。
同样地，如果常温下电机运转，其性能也会受到影响。
4. 湿度和灰尘
湿度和灰尘可能会影响直流电机的内部部件、轴承和绝缘材料。
这可能会导致电机短路、过热和损坏，因此在潮湿的环境中使用直流电机时，需特别注意。
5. 电机负载
直流电机的负载是指电机所驱动的机械负荷。
这个负载的大小和类型会直接影响电机的运行条件和效率。
如果机械负载太重或太轻，都可能对电机造成不利影响。
综上所述，直流电机的工作条件是比较复杂的，需要在实际情况中根据设备的具体要求进行精细调节和控制。
只有在适当的工作条件下，直流电机才能实现最佳性能、最长使用寿命和最高效率。
ZYZD型永磁直流电机用途特点与参数
ZYZD型永磁直流电机用途特点与参数
1.用途与特点
ZYZD型永磁直流电机是为电助动自行车、电动三轮车设计研制的专用电动机。
它适用于20至26轮径自行车,既可用于后轮驱动也可用于前轮驱动。
该电机由永磁内定子和外转子构成。
永磁内定子是由钕铁硼永磁体为主的磁系统和固定轴组成，外转子由电枢和铝合金外壳组成，电枢工作时绕组产生的热量直接由铝外壳散发出去，旋转外转子直接驱动车轮，电机的固定轴即为助动车驱动轮的轴。
由于该电动车轮是直接驱动式，没有中间传动和变速机构，降低了噪音，提高了可靠性和效率。
该电机具有噪音低、效率高、起动平稳的优良特性，电刷寿命达八万到十万公里。
2.型号含义:ZYZD-20ZY：永磁直流ZD：电助动车20：电机外径
3.结构形式
4.技术数据型号D1D2D3LH1H2E1E2M1M2n?SZYZD-2002001861681041010 3523M10*1-6gM35*1-6g18?3ZYZD-250250236218881417352 3M10*1-6gM35*1-6g18?3型号额定电压。
实验一 永磁式直流测速发电机
实验一永磁式直流测速发电机测速发电机是一种测量转速信号的元件，它将转入的机械转速变换为电压信号转出，且转出电压与转速成正比。
在自动控制系统中用作测量元件和反馈元件，用以测量转速或调节和稳定转速。
测速发电机有交、直流两大类，交流测速发电机有异步和同步之分，直流测速发电机根据励磁方式不同，又可分为永磁式和他励磁式之分，本书使用的是永磁式直流测速发电机。
一、实验方法按图1-1接线。
图中直流电机M选用DJ25作他励接法，永磁式直流测速发电机为HK10，Rf1选用900Ω阻值分压接法， RZ选用10KΩ/2W电阻，把Rf1调至输出电压最大位置，电压表选择直流电压表的20V档，S选择控制屏上的开关并断开。
图1-1 直流测速发电机接线图RZ=∞空载时永磁式直流测速发电机的输出特性测定①接通电源总开关，按下控制屏上方的“启动”按钮，开启控制屏左下方的励磁电源开关，先接通励磁电源，再接通电枢电源，并调电源屏左侧调压器旋钮使电枢输出DC220V，使电动机M运行，调节电阻Rf1使转速达2400 r/min，减小电枢电源输出电压和Rf1逐渐使电机减速，每300 r/min记录对应的转速和输出电压。
②共测取8-9组，记录于表1-1中。
③数据测取完后，先不要停机和改变接线，直接进入到下一个实验。
3、RZ=10 kΩ时永磁式直流测速发电机的输出特性测定合上负载开关S，接通测速发电机TG的负载电阻RZ重复上面步骤，记录8-9组数据于表1-2中。
4、RZ=10KΩ//20KΩ=6.7kΩ时永磁式直流测速发电机的输出特性测定①接通电源总开关，按下控制屏上方的“启动”按钮，开启控制屏左下方的励磁电源开关，先接通励磁电源，再接通电枢电源，并调电源屏左侧调压器旋钮使电枢输出DC220V，使电动机M运行，调节电阻Rf1使转速达2400 r/min ，减小电枢电源输出电压和Rf1逐渐使电机减速，每300 r/min 记录对应的转速和输出电压。
浅析无刷直流测速发电机的发展及其应用
浅析无刷直流测速发电机的发展及其应用无刷直流测速发电机，也被称为永磁同步发电机，是一种通过无刷电机控制器来实现无刷电机的直流发电机。
无刷直流测速发电机具有结构简单、效率高、寿命长等优点，因此在工业和其他领域得到了广泛的应用。
无刷直流测速发电机的发展可以追溯到20世纪70年代，那时主要用于航空航天领域。
随着电子技术和材料科学的发展，无刷直流测速发电机的性能逐渐得到了提升，进一步推动了其应用领域的扩大。
目前，无刷直流测速发电机已广泛应用于汽车、电动车、风力发电、太阳能发电等领域。
在汽车领域，无刷直流测速发电机被广泛应用于混合动力汽车和电动汽车中。
通过无刷直流测速发电机，汽车可以将制动过程中的动能转化为电能，并储存在电池中，提高能源利用率。
无刷直流测速发电机还可以作为汽车的发电机，为车载电器供电，减少发动机的负荷，提高燃油经济性。
在电动车领域，无刷直流测速发电机也是不可或缺的组件之一。
电动车的驱动系统主要由电机和控制器组成，其中电机的选择至关重要。
无刷直流测速发电机因其高效、高速、可靠等特点，成为电动车最常用的电机之一。
无刷直流测速发电机可以通过电子控制器实现电机的控制和调速，从而提高电动车的性能和使用寿命。
在风力发电领域，无刷直流测速发电机被用于风力发电机组中。
风力发电机是将风能转化为电能的装置，而无刷直流测速发电机则是其中重要的组成部分。
无刷直流测速发电机通过转化风能的动能为电能，将电能输出到电网中。
由于无刷直流测速发电机具有高效率、可靠性强、使用寿命长等特点，因此在风力发电中得到广泛应用。
济南科亚电子科技有限公司ZYT型永磁直流马达说明书
ZYT 型永磁直流马达(Series ZYT PM DC Motor)ZYT系列永磁直流马达采用铁氧体永久磁铁激磁,系封闭自冷式。
作为小功率直流马达，可在各种装置中用作驱动元件。
Series ZYT PM DC Motor is usedwith Ferrite PM magnet, closure and self—cooling. It is used for driven element in any system.使用条件1.海拔不超过4000m;2.环境温度:-25℃～+40℃;3.相对湿度:≤95%(+25℃时);4.允许温升:不超过75K（海拔为1000m时）。
1. 示派生结构，其代号用H1、H2、H3……每个机座 号按用户提出要求顺序排列。
2. 铁心长代号，"01-49"表示短铁心产品，"51-99"表示 长铁心产品，"101-149"表示特长铁心产品。
3. 表示永磁式直流马达。
4. 机座号用55、70、90、110、130表示，其相应机 座外径为55……130mm.1概述 (Summary)型号说明 (model explanation)1. H1 refers to derivative structure,its no.is indicated with H1,H2,H3...(for each frame no,arranged as per the sequence of the requirement of customers. )2. 08 indicate the lamination length no.01-49 refers to short lamination ptoducts."51-99"refers to long lamination products."101-149"refers to longer lamination products.3. ZYT indicate PM DC motor.4. 90 indicate motor frame no.Frame no.is indicated with 55、 70、90、110、130， its corresponding frame Dia.is 55、70、90、110、130mm.安装型式:Usage1. No more than 4000m above sea level ;2. Ambient temperature:-25℃～+40℃;3. Relative humidity ≤95%;(at +25℃)4. Temperature Rise permissible: no more than 75K(when 1000m above sea level).接线说明 (wiring explanation)Red(White ) BlackView from comm.End234(ZYT261 ZYT261/H1 permanent magnets DC motor)技术数据 (technical data)安装型式:外形及安装尺寸( Outline & installation size)5(Outline & installation size)安装型式:A5 AA5外形及安装尺寸(Outline & installation size)6安装型式:A3 AA3(mounting model)安装型式:A1 AA1(mounting model)(Outline & installation size)mm 7安装型式:A5 AA5(mounting model)(Outline & installation size)安装型式:A3 AA3(mounting model)安装型式:A1 AA1(mounting model)8。
测速发电机
测速发电机输出电动势与转速成比例的微特电机。
测速发电机的绕组和磁路经精确设计，其输出电动势E和转速n成线性关系，即E=nK,K是常数。
改变旋转方向时输出电动势的极性即相应改变。
在被测机构与测速发电机同轴联接时，只要检测出输出电动势，就能获得被测机构的转速，故又称速度传感器。
简介（tachogenerator ）为保证电机性能可靠，测速发电机的输出电动势具有斜率高、特性成线性、无信号区小或剩余电压小、正转和反转时输出电压不对称度小、对温度敏感低等特点。
此外，直流测速发电机要求在一定转速下输出电压交流分量小，无线电干扰小；交流测速发电机要求在工作转速变化范围内输出电压相位变化小。
测速发电机广泛用于各种速度或位置控制系统。
在自动控制系统中作为检测速度的元件，以调节电动机转速或通过反馈来提高系统稳定性和精度；在解算装置中可作为微分、积分元件，也可作为加速或延迟信号用或用来测量各种运动机械在摆动或转动以及直线运动时的速度。
测速发电机分为直流和交流两种。
一、直流测速发电机1.直流测速发电机原理直流发电机的工作是基于电磁感应定律，即：运动导体切割磁力线，在导体中产生切割电势；或者说匝链线圈的磁通发生变化，在线圈中发生感应电势。
2.直流测速发电机分类按照励磁方式划分，直流测速发电机有两种型式。
有永磁式和电磁式两种。
其结构与直流发电机相近。
A.永磁式采用高性能永久磁钢励磁，受温度变化的影响较小,输出变化小，斜率高,线性误差小。
这种电机在80年代因新型永磁材料的出现而发展较快。
B.电磁式采用他励式，不仅复杂且因励磁受电源、环境等因素的影响，输出电压变化较大，用得不多。
用永磁材料制成的直流测速发电机还分有限转角测速发电机和直线测速发电机。
它们分别用于测量旋转或直线运动速度，其性能要求与直流测速发电机相近，但结构有些差别。
1. 永磁式直流测速发电机永磁式直流测速发电机的定子磁极由永久磁钢做成，没有励磁绕组，结构组成定子：永久磁钢做成励磁磁极，外壳、碳刷支架、碳刷、接线盒、轴承。
发电机使用环境要求
发电机使用环境要求1. 介绍发电机是一种将化学能、动力能或其他形式的能量转换为电能的设备。
在使用发电机之前，需要了解并满足其特定的使用环境要求，以确保安全运行和延长寿命。
2. 温度范围发电机应该在指定温度范围内工作。
通常情况下，标准气候条件下可接受的温度范围为-15°C至40°C。
如果超出这个范围，则可能会影响到发动机燃料供给系统、润滑油循环等关键部件正常工作。
3. 湿度限制高湿度对于某些类型的发电机来说是一个重大问题。
因此，在选择合适位置放置时需考虑空气中水分含量辨别是否达到极高值（如90%以上）。
若无法避免高湿地区操作，请采取相应防护措施，并进行额外检查与维护。
4. 海拔限制根据不同型号及配置而有所差异, 在海拔过高(例如2000米) 或者太低 (例如 -500 米）的场景里，都容易导致功率输出降低甚至无法正常工作。
在选择发电机时，需要根据实际使用地点的海拔高度来确定适合的型号。
5. 氧气含量发动机燃料是通过与空气中的氧进行反应而产生能源释放, 因此如果环境内缺乏足够多新鲜空气供给，则会影响到其性能和可靠性。
确保有充分通风以提供所需数量及质量上标准要求之新鲜空气回路.6. 噪音限制由于发电机运行过程中可能会产生噪音污染，因此一些特定场景（如住宅区、医院等）对噪声水平有严格规定。
请参考当地相关法律或政策，并采取必要措施以满足相应噪声限制。
7. 防尘防护在灰尘较为集中或者粉末颗粒物浓度比较大(例如建筑现场)的情况下 , 底座部件容易被堵塞导致散热不良甚至引起设备损坏。
这种情况下可以安装专用罩子并增加清洁频率，同时也避免长时间在此类环境下运行。
8. 振动限制发电机的振动会对周围设备和结构造成影响，因此需要确保发电机安装牢固且符合相关标准。
同时，在使用过程中定期检查并调整震动防护措施以避免损坏或事故风险。
9. 安全距离为了预防意外伤害、火灾等情况, 在操作及维修时都应该留有足够空间供人员进出，并远离易燃物品与高温区域。
双闭环直流调速系统课程设计
电力拖动自动控制系统课程设计报告题目：晶闸管双闭环直流调速系统摘要双闭环直流调速系统即速度和电流双闭环直流调速系统，是由单闭环直流调速系统发展起来的，调速系统使用比例积分调节器，可以实现转速的无静差调速。
又采用电流截止负反馈环节，限制了起（制）动时的最大电流。
这对一般的要求不太高的调速系统，基本上已经能满足要求。
但是由于电流截止负反馈限制了最大电流，加上电动机反电势随着转速的上升而增加，使电流到达最大值后迅速降下来，这样，电动机的转矩也减小了，使起动加速过程变慢，起动的时间比较长。
在这些系统中为了尽快缩短过渡时间，所以就希望能够充分利用晶闸管元件和电动机所允许的过载能力，使起动的电流保护在最大允许值上，电动机输出最大转矩，从而转速可直线迅速上升，使过渡过程的时间大大的缩短。
另一方面，在一个调节器的输出端有综合几个信号，各个参数互相调节比较困难。
为了克服这一缺点就应用转速，电流双闭环直流调速系统。
关键词：双闭环直流调速系统 ASR ACR1.设计要求直流电动机设计双闭环直流晶闸管调速系统，技术要求如下：1.1直流电动机的额定参数P N=1.1KW、U N=110V、I N=1.2A、n N=1500r/min，电枢电阻R=1a Ω，电枢绕组电感L a=28mH，系统飞轮矩GD2=0.1375Kg·m2，电流过载倍数λ=1.5。
1.2电压参数电网电压：线电压U=380V采用三相晶闸管桥式整流电路供电1.3设计要求稳态无静差，电流超调量σi≤5%；转速超调量σn≤10％。
2.双闭环直流调速系统系统总设计为了实现转速和电流两种负反馈分别起作用，在系统中设置了两个调节器，分别调节转速和电流，二者之间实行串级连接，如下图所示，即把转速调节器的输出当作电流调节器的输入，再用电流调节器的输出去控制晶闸管整流器的触发装置。
该双闭环调速系统的两个调节器ASR和ACR一般都采用PI调节器。
因为PI调节器作为校正装置既可以保证系统的稳态精度，使系统在稳态运行时得到无静差调速，又能提高系统的稳定性；作为控制器时又能兼顾快速响应和消除静差两方面的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZYS-A永磁式直流测速发电机
ZYS-A永磁式直流测速发电机产品介绍
ZYS-A系列永磁式直流测速发电机用以测量旋转体的转速，亦可作速度讯号的传送器。
在自动控制系统及计算解答装置中作为测量元件之用。
本系列测速发电机在负载电阻为恒定值的情况下，其输出电压是转速的线性函数，正反方向的输出特性是对称的。
安装方式为机座底脚式和端盖凸缘式两种。
具有使用简便，精度高，重量轻，体积小等特点。
用以测量旋转体的转速，亦可作速度讯号的传送器，在自动调节系统中作测速反馈元件用。
安装方式为端盖凸缘式。
zmjt054
ZYS-A型永磁直流测速发电机适用于一般正常工作环境。
其测速范围可在0～1000转/分和0～2000转/分及0～3000转/分。
一般使用于海拔超过1000米，周围冷空气不超过+40℃时可连续工作。
中煤集团
ZYS-A永磁式直流测速发电机产品特点
ZYS-A系列永磁式直流测速发电机，是由ZYS系列改型后的新产品。
具有使用简便，精度高，重量轻，体积小等特点。
用以测量旋转体的转速，亦可作速度讯号的传送器，在自动调节系统中作测速反馈元件用。
