PALL过滤原理
颇尔滤芯简介
成立于1946年的美国颇尔公司（Pall Corporation）是全球最大，涉及领域最广的专门从事过滤、分离和纯化的公司。颇尔的技术专长，产品系列和全球网络使其成为该市场的世界领先者。公司总部设于美国纽约，全球员工逾万人，子公司及生产设施遍及全球30多个国家和地区。圣宇滤清器厂已经可以从技术上完全替代进口PALL滤芯，质量工艺精度等均可以和进口颇尔滤芯相媲美
(4)pall滤芯安装在系统分支油路上。
(5)pall滤芯单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
pall滤芯液压系统中除了整个系统所需的滤油器外，还常常在一些重要元件(如伺服阀、精密节流阀等)的前面单独安装一个专用的精滤油器来确保它们的正常工作。
3.长度：16就是表示滤芯的长度也就是高度为16英寸
4.密封材质：H表示丁腈橡胶，Z表示氟橡胶。
工作温度范围：丁腈橡胶密封-43℃至107℃。
氟橡胶密封-29℃至120℃。
1.pall滤芯液压系统过滤器的介绍
过滤器按其过滤精度(滤去杂质的颗粒大小)的不同，有粗过滤器、普通过滤器、精密过滤器和特精过滤器 四种，它们分别能滤去大于100μm、10～100μm、5～10μm和1～5μm大小的杂质。
2.pall滤芯选用滤油器时，要考虑下列几点：
(1)过滤精度应满足预定要求。
(2)能在较长时间内保持足够的通流能力。
(3)滤心具有足够的强度，不因液压的作用而损坏。
(4)滤心抗腐蚀性能好，能在规定的温度下持久地工作。
(5)滤心清洗或更换简便。
3.pall滤芯安装滤油器在液压系统中的安装位置通常有以下几种：
(1)pall滤芯要装在泵的吸油口处：
管式薄膜过滤器工作原理

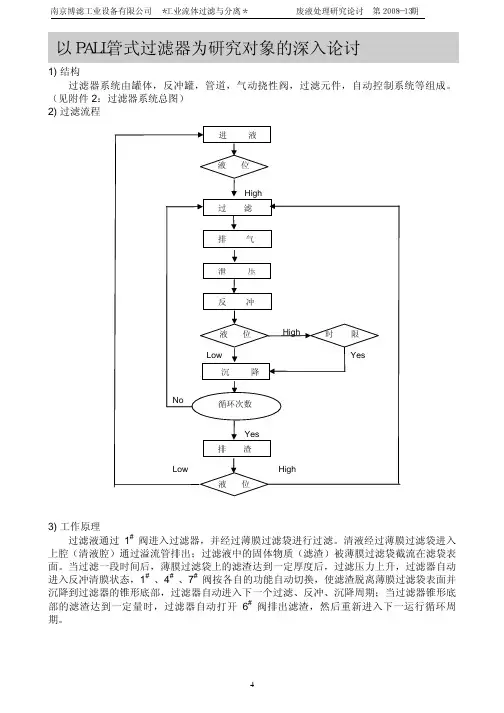

南京博滤工业设备有限公司 ＊工业流体过滤与分离＊ 废液处理研究论讨 第２００８－１３期以ＰＡＬＬ管式过滤器为研究对象的深入论讨1) 结构过滤器系统由罐体，反冲罐，管道，气动挠性阀，过滤元件，自动控制系统等组成。
（见附件 2：过滤器系统总图）2) 过滤流程3) 工作原理过滤液通过1#阀进入过滤器，并经过薄膜过滤袋进行过滤。
清液经过薄膜过滤袋进入上腔（清液腔）通过溢流管排出；过滤液中的固体物质（滤渣）被薄膜过滤袋截流在滤袋表面。
当过滤一段时间后，薄膜过滤袋上的滤渣达到一定厚度后，过滤压力上升，过滤器自动进入反冲清膜状态，1#、4#、7#阀按各自的功能自动切换，使滤渣脱离薄膜过滤袋表面并沉降到过滤器的锥形底部，过滤器自动进入下一个过滤、反冲、沉降周期；当过滤器锥形底部的滤渣达到一定量时，过滤器自动打开6#阀排出滤渣，然后重新进入下一运行循环周期。
换按钮进入报警画面，查看所有报警内容。
确认并3、控制器操作说明1) 启动z 检查电源接地是否良好，电源电压 220V/AC 50Hz 。
z 检查电源无误后，开启电源开关（在控制箱内）。
2) 手动/自动选择说明打开电源后，系统首先进入主画面，在画面的中间有一个系统的手动/自动选择开关。
当开关置于手动位置时，触摸手动按钮将显示手动操作画面。
当开关置于自动位置时，操作员可以使用右边的按钮启动系统，系统将在自动状态下运行。
在每个画面的下方有多个按钮，通过它们操作员可进入其它的显示画面。
3) 手动运行状态描述:z 在手动画面里，操作员可以通过画面上的手动按钮开/关阀门。
z 此时，系统处于手动状态。
4) 自动运行状态描述:z 当操作员按下"启动"按钮后，系统进入自动运行状态。
此时，操作员可通过工艺流程画面监视系统的运行。
z 在工艺流程画面，动态显示系统瞬间的过滤运行情况：显示每个阶段的运行时间。
z 当系统出现故障时，屏幕上的报警灯和控制箱上报警灯同时闪亮，在屏幕显示故障的内容及简单的提示。
PALL过滤器-完整性检测原理
FDA：除菌滤膜必需通过>107/cm2的假单胞细菌挑战 ：除菌滤膜必需通过
© Pall Corporation 2005
关于除菌滤膜的一些神话 滤膜就是一层薄膜 细菌都是被滤膜表面的小孔截住的 0.2 µm滤膜的意思就是膜的孔径都小 滤膜的意思就是膜的孔径都小 于等于 0.2 µm
© Pall Corporation 2005
© Pall Corporation 2005
Life Sciences
泡点检测常见问题
Filtration. Separation. Solution. SM
Bubble point within limits限值内 限值内 Bubble point outside limits限值外 限值外 Bubble point not obtainable无法达到 无法达到 泡点 Line pressure too low气源压力不足 气源压力不足
© Pall Corporation 2005
液体细菌挑战实验装置
Test Filter Regulated Air Supply Analysis Membrane Bacterial Suspension Pressure Vessel
© Pall Corporation 2005
Measuring Cylinder
时间
© Pall Corporation 2005
自动泡点试验 提供更准确的BP值吗?
排除了操作者因素. 4排除了操作者因素. 4提供可重复的数值, 但是... 提供可重复的数值, 但是... 4程序预设的公式？仅为数学推算公式 程序预设的公式？ 4泡点判定的标准？不同厂商间存在差别 泡点判定的标准？ 4背景扩散的影响？－－灵敏度随膜面积增 背景扩散的影响？－－ ？－－灵敏度随膜面积增 大而降低
颇尔滤芯滤清器安装说明
5.高效过滤器的运输和存放应按照生产厂标志的方向搁置。在运输过程中，应轻拿轻放，防止剧烈振动和碰撞，不可以强制装卸。
(2)PALL颇尔滤芯安装在泵的出口油路上：
(3)PALL颇尔滤芯安装在系统的回油路上：这种安装起间接过滤作用。一般与过滤器并连安装一背压阀，当过滤器堵塞达到一定压力值时，背压阀打开。
(4)PALL颇尔滤芯安装在系统分支油路上。
(5)PALL颇尔滤芯单独过滤系统：大型液压系统可专设一液压泵和滤油器组成独立过滤回路。
空气滤清器使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。
发动机对机油滤清器的要求：
过滤精度，滤出所有>30um的颗粒，
减少进入润滑间隙并引起磨损的颗粒(<3um-30um)
机油流量符合发动机的机油需求量。
更换周期长，至少长于机油的寿命(公里,时间)
颇尔滤芯滤油器安装方法：
1.各类空气过滤器、高效空气过滤器在安装前，不允许用手撕毁或打开包装袋或包装膜;应严格按照高效过滤器包装箱上标注的方向标准存放空气过滤器;在高效空气过滤器的搬运过程中，应轻拿、轻放，避免剧烈的振动和碰撞。
2.对于高效过滤器，安装方向必须正确：用波纹板组合过滤器在竖向安装时，波纹板必须垂直于地面;过滤器在竖向与框架之间的连接，严禁渗漏、变形、破损和漏胶等，安装后必须保证内壁清洁，无浮尘、油污、锈蚀及杂物等。。
根据所用原材料不同，滤清器的使用寿命也会不同。随着使用时间的延长，水中的杂质会堵塞滤清器，活性炭滤清器会吸附饱和。所以，一般来说，PP滤清器3个月需要更换，而活性炭滤清器6个月需要更换。
PALL过滤原理
PALL过滤原理首先是湿润步骤。
在使用PALL过滤器之前，需要将滤芯进行湿润处理，以提高过滤效率并防止滤芯的破损。
常见的湿润方法包括用溶液浸泡滤芯或使用显微镜滑片上的水滴使滤芯均匀湿润。
接下来是过滤步骤。
将待过滤液体通过装有滤芯的过滤器系统，微生物和颗粒物将会被滞留在滤芯的表面，而纯净的液体则会通过滤芯的微孔进入下游。
PALL过滤器的滤芯一般由聚酯、聚丙烯或聚醚砜膜制成，这些材料具有优异的化学和机械稳定性，能够有效去除微生物和颗粒物。
然后是冲洗步骤。
当滤芯上的微生物和颗粒物积累到一定程度时，会影响过滤器系统的通量和过滤效率。
为了清除滤芯表面的污染物，需要对过滤器进行冲洗。
冲洗的方法包括倒流冲洗和正向冲洗。
倒流冲洗是将清洗液通过相反的方向从滤芯底部注入，以清除滤芯上的污染物；而正向冲洗是将清洗液从滤芯顶部注入，以清除滤芯内部的污染物。
最后是回收步骤。
在完成滤芯清洗后，可以把滤芯恢复到初始状态，以便下一次过滤使用。
回收的方法包括将清洗液从滤芯顶部或底部排出，并对滤芯表面进行再次湿润处理。
PALL过滤器的主要应用领域包括生物制药、食品和饮料、水处理、微电子和电池等。
在生物制药领域，PALL过滤器被广泛用于病毒和细菌的去除，以确保制药产品的纯净性和安全性。
在食品和饮料领域，PALL 过滤器可以去除悬浮颗粒、细菌和固体颗粒，保证产品的品质和安全性。
在水处理领域，PALL过滤器可以有效去除水中的微生物和颗粒物，使水达到国家标准的安全要求。
在微电子和电池领域，PALL过滤器用于去除微粒和有害物质，以提高产品的质量和使用寿命。
总之，PALL过滤器是一种高效、可靠的微生物过滤技术，通过膜过滤的原理，可以去除微生物、颗粒物和溶解性物质，广泛应用于生命科学和工业领域。
通过湿润、过滤、冲洗和回收等步骤，PALL过滤器能够实现高效、连续和可重复的过滤操作。
在不同的应用领域中，PALL过滤器发挥着重要的作用，确保产品的纯净性和安全性，提高工业过程的效率和可持续发展。
PALL过滤器完整性检测
润湿的膜孔及前进流
压力
气体分子
滤材
u_integtest.ppt 9/4/98
泡点压力
滤材
u_integtest.ppt 9/4/98
泡点试验
第一个微米级过滤器非破坏性完整性检测方法 (>1 um).*
滤芯用润湿溶液润湿，缓慢加压(空气或氮气) 至大量气体从下游流出
大流量出现时的最低压力 * David B. Pall, U.S. 专利 # 3,007,334 Filed Nov. 30, 1956
前进流完整性试验的认证
滤芯完整性试验值和细菌挑战试验关联 认证资料包括在滤芯开发过程中得到的完整
性试验结果。这种资料是必须的以获得最坏 情况下的滤芯样品从而涵盖全部滤芯生产变 数
u_integtest.ppt 9/4/98
前进流完整性试验的认证
过滤器制造商应进行成品过滤器耐受认 证。对成品过滤器取样进行细菌挑战试验
用润湿溶液润湿滤芯或膜片
将气源、电源与完整性检测仪连接，再 与可进行完整性检测的滤壳或夹持器连接
启动完整性检测仪，输入试验程序和数据
将润湿的滤芯或膜片装入滤壳和夹持器中， 完整性检测仪自动进行检测并判定结果
u_integtest.ppt 9/4/98
完整性检测原理
前进流，压力保持(扩散型)，和泡点试验均基 于下述基本方法：
认证研究应用完全成品过滤器滤芯进行以 使将在实际生产条件下使用的过滤器和经 完全认证的过滤器相同
u_integtest.ppt 9/4/98
完整性试验和微生物拦截的关联
一种非破坏性完整性试验必须和一种破坏性
试验如细菌挑战试验相关联 关联的定义
通过非破坏性试验的过滤器必须通过 破坏性检测如细菌拦截验证.
电力行业要坚持选用PALL(颇尔)滤芯的原因
电力行业要坚持选用PALL（颇尔）滤芯的原因颇尔滤芯替代颇尔滤芯厂家表示我国目前电力系统内，尤其是关键设备的油路系统上，如汽轮机透平油系统和调速EH油系统上，一直长期依赖进口美国PALL公司生产的滤芯。
进口滤芯好在哪里？国产替代为什么不能达到使用要求？这恐怕很多滤芯生产者和电厂专工也很难解释清楚。
要研究这个问题，首先要知道滤芯在使用过程中的几个关键性指标。
1：过滤效率：过滤效率是指过滤器有效捕获大于某一颗粒尺寸的颗粒总数与过滤前大于这一颗粒尺寸颗粒总数的百分比。
2：过滤比：过滤比又称β值，是指对于给定的某一颗粒尺寸X，过滤器过滤前单位体积油液中大于该尺寸的污染物颗粒数与过滤后颗粒数之比值。
过滤比是决定多少时间能将单位体积油液达到预定等级的直接条件。
同时过滤比是定义滤芯过滤精度的先决条件，它与过滤效率是对应关系，可通过公式换算。
（另文解释）3：过滤精度：过滤精度是指滤芯所能有效捕获的小颗粒尺寸。
以微米为单位，用μm表示。
关于过滤精度定义β值中的规定值在不同的标准，不同的生产厂家有着不同的规定。
目前国际上主流推荐使用2,10,75,100,200,1000六个数值。
这也意味着同一个滤芯对应过滤比可以有六种不同的精度标称。
在我们国家GB/T20079-2006液压过滤器技术条件中，对定义过滤精度的β值规定为100；PALL（颇尔）过滤器有限公司对过滤精度的β值规定为1000；德国贺德克液压技术有限公司及美国派克公司等欧美发达国家过滤器生产商对过滤精度的β值规定为200；所以我们在选择滤芯过滤精度时定要以对应的β值为前提。
具体对应方法，我在以前论述中多次提到，这里不在赘述。
4：清洁滤芯压差：清洁滤芯压差也称为滤芯的初始阻力（初阻）是指滤芯在额定流量下，在洁净油液中滤芯上下游的压力差。
PALL过滤器ppt课件
精选2021版课件TM
28
PALL
Zeta 正电势
颗粒接触到滤材表面由于吸引力而被阻截
带负电的 污染物
带正电的 滤材
精选2021版课件TM
水溶液
29
PALL
吸附 / Zeta 电势
大多数需过滤的颗粒都带负电，例如：
细菌 支原体 病毒 酵母
精选2021版课件TM
硅颗粒 细菌内毒素 (热源) 蛋白分子
10"
10"
A = 过滤面积 T = 过滤介质厚度
T1
A2= 3-8ft2
T2
同样体积，打褶设计可以增加过滤面积近 5－13倍
精选2021版课件TM
51
PALL
过滤面积
增加过滤面积可以： 降低 P 延长使用寿命
精选2021版课件TM
52
PALL
过滤面积
举例: 过滤面积倍增的比较
10 孔
20 孔
5 个孔堵塞 5 个孔开放 P = 1 psid
• 所用 SAE（美国汽车工程师学会）中等试 验粉尖 对实际污染物具有很好的代表性。
• 污物载荷更符合实际。
• 挑战能进行至过滤器堵塞。
• 对整个过滤器性能可得到更多信息。
精选2021版课件TM
44
PALL
结果表达
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径 x 的微粒数 下游大于直径 x 的微粒数
• 对这类过滤器， Beta 值 5000
精选2021版课件TM
47
PALL
1,000,000 Particles Xm
x=2 x=20 x=75 x=200 x=1000 x=5000
PALL HGPPB-R型可反洗折叠式滤芯介绍
Power Generation
Pall HGPPB-R
可反洗折叠式滤芯
概 要
PALL HGPPB-R 可反洗折叠滤芯（图一、图二）是用PP 纤维经PALL 公司特殊制作工艺制成纸状滤材折叠而成。
同线绕式、融喷式可反洗滤芯相比，它的精度更高、通量更大、起始压差更低、反洗更干净、使用寿命更长、设备尺寸更小。
同使用传统滤芯的前置过滤器相比，不需要启 动滤元，因此投资更少。
滤芯的外形尺寸图(图三)
另有单独清淅图片
图一
图二
滤芯的安装
滤芯的安装有多种形式,这里介绍的是其中一种方式. 图三为滤芯顶部安装方式. 图示仅供参考.。
图四为滤芯底部安装方式.
滤芯的设计参数 .
型 号
精度
材质
内支撑及连接件材质
进水水质 （推荐值）
表面积 m 2 单支70″滤芯的流
量 m 3
/h
一定温度下最大允许的运行压差
HGPPB-*-70
-P-PE-PAK 1.0 10 PP 304ss
＜
2000PPB
0.35
3.0—3.9 推荐值（3.5）
3.0 kg/cm 2 60℃
说明：
反洗水量及气量:
在1.36至2.1bar 的压力下,反洗水量每支滤芯0.45~0.68m 3/h,反洗气量3.4~5m 3/h ，
均可以达到很好的反洗效果。
图四
图三。
pall超滤膜包说明书
pall超滤膜包说明书超滤处理可保留生物活性并节省时间，蛋白质纯化技术已从用于样品富集的各类化学沉淀法或用于缓冲液交换的透析法，发展到使用超滤膜片的压力驱动净化交叉流动系统。
超滤（UF）技术依靠使用聚合膜片，具有高等级定义的孔径，以根据尺寸大小分离分子。
简而言之，超滤（UF）步骤利用液体压力推动较小分子通过超滤（UF）膜片进行转移，并同时截留较大的分子。
化学沉淀法可用于浓缩蛋白质样品，基于超滤的分离所依据的更多是机械作用，而不是化学反应，其中研究者可实施样品浓缩，而不添加变性溶剂或盐。
采用透析技术的缓冲液交换使用大量缓冲液，由于作用于溶剂的唯一的力是扩散力，因此过程会持续数日。
经预装配且使用简便的超滤装置可快速执行浓缩或缓冲液交换步骤，而不进行许多其他技术所需的繁琐处理过程。
超滤可采用以下两种中任一运行模式实施：直流过滤（DFF）或切向流过滤（TFF）。
DFF对于采用离心式装置的较小流量（最多30mL）处理过程效果较好，但DFF技术会受到膜堵塞问题的不良影响。
为了减少胶质层的形成，可使用浮动式搅拌棒配置（搅拌槽）或通过生成一个受控的层流，在膜片的上游侧生成交叉流。
搅拌棒运行可改善超滤效果，但在获得最佳性能方面仍有局限性。
因为搅拌速度和时序水平取决于棒体摆动范围，而此范围会随着摆动半径的改变而变化。
切向流过滤（TFF）是一种应用于生物分子分离和纯化的快速有效的方法。
该方法可用于各生物领域，例如免疫学、蛋白质化学、分子生物学、生物化学和微生物学。
TFF可用于对容量从10mL到数千升的样品溶液进行浓缩和脱盐处理。
此方法可用于分馏大小不一的生物分子、获取细胞上清液，以及对发酵培养基和细胞裂解物进行澄清处理。
为何使用切向流过滤？易于装配和使用——只需使用管子和若干管件接头将TFF设备连接到泵体和压力表，将您的样品添加至储存瓶，即可开始过滤。
快速高效——此方法比透析更简便、更快速。
获得更高浓度所需时间相比使用离心装置或搅拌槽时要更少。
PALL大流量除铁过滤器简介
西安龙源环保科技工程有限责任公司PALL大流量除铁过滤器除铁过滤器配用的滤元为大流量折叠滤元，它的精度为6um，这种滤元能有效地除去凝结水中悬浮固体及金属氧化物，特别是氧化铁和硅。
我公司采用的是颇尔公司凝结水大流量处理技术。
本系统不设反洗，既可减少土建投资，又可以避免因配套设备（如阀门或控制设备）性能出现故障而无法正常投用的问题，同时减少相关控制及电气系统的投资及维护，使系统故障率降低。
大流量滤芯的水流方向为里进外出式，采用独特的平板网笼式结构，运行中滤芯的会因水压的作用更加密封严密。
独特的密封结构，使系统的严密性得到有效的保证。
目前，在国外颇尔公司生产的凝结水在过滤器已经投用六年时间。
在国内，已经在江苏江阴利港电厂（2×35万千瓦机组）成功投用了近四年，性能稳定，零维护，得到客户的好评。
第三套设备也已经供货投用。
另外还有华能金陵燃机电厂(2×350MW)，上海漕径电厂(2×350MW)，太钢自备电厂(2×300MW)，河津电厂(2×300MW)，阳泉市南煤龙川发电有限公司（2×万千瓦）、中盐吉兰太电厂（2×万千瓦）、山西潞安容海发电有限公司、大同华岳热电有限责任公司（2×万千瓦）、国投昔阳发电有限公司等等近60多个电厂。
600MW前置过滤系统已经投运的有广东珠海电厂及湛江奥里油电厂。
河南鸭河口电厂的凝结水前置过滤系统也选定了PALL公司的大流量过滤系统。
颇尔公司提供的滤芯β值=5000,即确定精度下一次性通过过滤器的颗粒,每5000个不多于1个。
我们推荐采用的滤芯精度为6μm。
常用经典工艺图Ultipleat凝结水大流量过滤器技术特点:美国PALL大流量除铁过滤器的结构与普通相似，但与通常采用的立式过滤器不同，PALL大流量除铁过滤器还可以采用卧式结构，更便于滤芯更换，滤元用合成纤维制成，具有一定空隙度的滤层，不再覆盖其它滤料，运行操作简单。
PALL颇尔过滤器-乙烯系统培训概论
Caustic to Discharge 腐蚀剂排放
Liquid/Liquid coalescer 液/液聚结过滤器
Liquid / Gas coalescer 液/气聚结过滤器 Filter or coalescer 过滤器或聚结过滤器
Ethylene Tower
• 裂解气压缩机限制装置最大能力
（以石脑油为原料，最大能力120-150万吨/年）
燃油和化学品部门
乙烯装置的典型产品
• 三烯： 乙烯、丙烯、丁二烯
• 三苯： 苯、甲苯、二甲苯
为其它有机原料和三大合成材料的基础原料
燃油和化学品部门
用乙烯生产的典型产品
• 聚合：聚乙烯、乙丙橡胶 • 氧化：环氧乙烷、乙丙橡胶 • 烷基化：乙苯、烷基铝 • 卤化：氯乙烷、二氯乙烷、溴乙烷 • 水合：乙醇 • 齐聚：烯烃
燃油和化学品部门
乙烯装置
从原理上区分： 裂解 分离
从流程和布置上分： 裂解炉区 急冷区 压缩区 冷区 热区
燃油和化学品部门
主要乙烯专利商 （管式炉蒸汽热裂解）
• ABB LUMMUS / SRT • STONE & WEBSTER / USC • KBR • LINDE(SELAS) / LSCC • TECHNIP (KTI)
燃油和化学品部门
典型裂解气分离流程
顺序分离流程（LUMMUS/TP/KBR） •脱除重烃、压缩后按照C1、C2、C3、C4 等顺序分离； •流程最长、裂解气压缩机功率最大；
燃油和化学品部门
典型裂解气分离流程
前脱乙烷流程（LINDE） •脱除重烃、压缩后先将C2、C3以及 更轻的组份分开，再进行分离；
Gasoline 汽油
Oil/Water Separator 油/水分离器
PALL过滤器-完整性检测原理和方法
打印机盖 内置打印机
触摸笔 USB 驱动
彩色触摸屏
蓝色控制灯
气源出口端 气源进口端 (8 bar) 排气口
Confidential
轻巧- 重量最轻
S设备
E设备
I设备
Confidential
Flowstar IV完整性测试仪
压力衰减率和上游检测腔体体积成反比
基于上游体积、压力衰减率计算获得前进流流量
Confidential
压力衰减如何转换为前进流？
检测上游体积
检测压力衰减
计算流量 确认完整性 打印结果 虽然设备录入数据、输出数据为流量，实际检测的参数却是 压力衰减值
Confidential
疏水性滤芯的前进流和泡点检测
孔需要完全润湿
使用低表面张力的溶剂如：异丙醇/水混合物 检测完需去除有机溶剂
注意易燃问题
Confidential
原理－水侵入
压缩空气
水
疏水滤膜
蒸发流量
Confidential
水侵入法完整性检测
完整性检测设备
压缩气
空气
疏水滤芯
水
上游阀门关闭
Confidential
外接大气
水侵入试验结果
气泡完全去除
有背压
Confidential
问题解决推荐: 使用前/使用后错误失败
使用前和使用后错误失败
增加冲洗时间 增强冲洗流速 使用/提高背压
Confidential
问题解决推荐: 使用前/使用后错误失败
一般规则:
0.2m: 4 L/min 每10”滤芯, 背压为2 Bar, 5-10分钟 0.1m: 2 L/min 每10” 滤芯, 背压为2 Bar, 5-10分钟 对于更小或更大的滤芯, 流速相应的放大 或缩小
pall真空滤油机工作原理及流程
pall真空滤油机工作原理及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!真空滤油机工作原理及流程。
真空滤油机是一种利用真空原理，对变压器油、汽轮机油等矿物绝缘油进行过滤和净化处理的设备。
无菌制药工艺中滤器完整性检测技术-Pall
菌挑战试验
Confidential
膜过滤器完整性检测类型
破坏性检测
非破坏性检测
颗粒挑战
微生物挑战
前进流 压力保持 泡点 水侵入
微生物拦截测试是最敏感的确认过滤除菌能力的完整性检测方法 非破坏性完整性检测是对微生物拦截能力的间接反映
第四十三条 进入无菌生产区的生产用气体（不包括可燃性 气体）均应经过除菌过滤。用于无菌生产的公用介质（如压 缩空气、氮气）的除菌过滤器和呼吸过滤器的完整性应定期 检查。
Confidential
美cGMP
FDA Guidance for Industry –Sterile Drug Products Produced by Aseptic Processing （Sept. 2004）
可完全润湿某些类型的的滤膜，但不推荐此法
Confidential
正确连接
外置排 气阀接 近过滤 器并且 置于顶 部
进口关 闭，出 口打开
Confidential
足够的运行 测试压力
完整性检测时用户需要考虑以下几点
完整性检测流体 压力气源 温度 过滤器供应商提供的标准限
值是否与细菌挑战相关联 完整性测试仪
检测终点难以确定 可能导致检测误判 使用0.1 µm及高精度滤芯压力可能太高 大面积、多芯过滤器 空气扩散（前进流）流量干扰判断 泡点曲线较难判断 不反映过滤器面积
Confidential
水侵入检测
—疏水性滤芯完整性检测
Confidential
水侵入（WIT）的原理
PALL SolVac流动相过滤器使用说明
PALL SolVac流动相过滤器使用说明使用说明：备注：通常使用标明真空用途的接收容器。
如果不这样做，则有可能导致接收容器内爆并可能对使用者造成伤害。
广州誉维生物科技达到最佳性能推荐做法● 总是使用干燥过滤膜和干燥的支撑底座进行过滤以防止空气在膜上形成气阻，空阻可使液体流速下降或阻止液体流出。
－PTFE及载体膜。
某些过滤膜，如载体膜和纤维膜（例如PTFE和玻璃纤维）由于过滤膜或介质表面的刚性而在SolVac过滤架中密封不佳。
这会导致流速减小。
为了防止出现这种情况，在过滤架最后装配之前，需在过滤膜的顶端放置过滤膜密封垫圈。
确保您在过滤完成以后保留这些垫圈，以便将来使用。
－亲水过滤膜。
一旦亲水过滤膜被含水液体打湿，它就会防止空气透过。
正因如此，要将PTFE沉子置于过滤储液罐底部，以在过滤结束之前减小空气进入过滤器的可能性，这一点是十分关键的。
● 时刻确保沉子和供给管保持在溶剂表面的下方，以防止空气进入导管形成气阻。
● 使用容量等于或大于盛放需过滤流动相容器的接收容器。
时刻监控过滤过程，防止出现溢出现象。
● 为了获得最佳性能，应使用> 20英寸Hg的真空压力。
传统的实验室真空泵（例如，Pall Gelman Sciences Little Giant）是SolVac过滤器的理想配套设备。
我们推荐使用Vacushied™通气过滤器以免阀门和泵元件受到损害。
使用问题汇总及建议问：为什么需要过滤流动相？回答：除去可对内部密封圈造成损害和能够堵塞小孔管道、层析柱、线内过滤器及保护柱的微粒有必要进行流动相过滤。
问：为什么SolVac不能过滤？回答：很可能过滤膜是湿的。
如果开始流动以前过滤膜已经浸湿的话，则将出现空气堵塞，它将妨碍过滤。
在将过滤膜放到过滤膜器上之前，请确保滤器清洁、干燥。
问：为什么SolVac停止过滤了？回答：如果SolVac过滤器在开始流动后其过滤活动停止，则出现了以下3种问题之一。
首先，请检查供给管道内有无造成空气闭塞的空气。
9-王君-过滤原理及过滤技术
溶剂
>80C热过滤
PP Polyester PE SS
良 差 良 优
良 良 良 优
(盐＋盐酸除外)
良 良
(丙酮除外)
良 差 良 优
良
(丙酮除外)
优
23
过滤膜结构
不规则的孔－－以截留效率来界定孔径
0.2 µm 过滤膜表面
0.2 µm 过滤膜横切
24
公称精度(Nominal rating)
基于大于或等于给定尺寸所有颗粒的某一去除百分数 由过滤器厂商指定的有争议的微米数值。 它几乎没有好的详细说明，也无再现性。
Test Element p
Reservoir
Flowmeter
Test Filter Automatic Particle Counters
29
精度的判断标准
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径x的微粒数 下游大于直径x的微粒数
30
β值的意义
下游微粒数 1,000,000 Particles Xm 效率
深层过滤
切向流过滤
离心分离机
下游加工与纯化
缓冲液过滤器 缓冲液过滤器 缓冲液过滤器
缓冲液过滤器
精制色谱
除菌级液体过滤器
制剂和灌装
除菌级 液体过滤器
浓缩 洗滤
捕获色谱
浓缩洗滤
纯化色谱
浓缩洗滤
除病毒过滤
55
血浆
血浆分离
冷沉淀 第I阶段 浆体过滤
微粒过滤 离心 减菌过滤 色谱
沉淀 悬浮
离心 预过滤 预过滤
x=2 x=20 x=75 x=200 x=1000 x=5000
关于PALL的ultipleatSRT滤芯
2008年8月仅限内部使用! FILTERTECHNIK销售信息仅限内部使用！Ultipleat SRT关于Pall 的滤芯滤材的关键性争论Pall 在做什么？如旁边插图所示的半月形褶皱的滤芯，Pall 正紧盯OEM 厂家，推销这种结构的滤芯。
这些所谓的Ultipleat SRT 滤芯，其液体流动方向是从内到外的，并设计成无芯的结构。
就是说支撑管安装在外壳中，而不是在滤芯当中。
与此同时，Pall 建议其销售部门在向用户提供滤芯时缩小过滤器的规格。
Pall 的目标Pall 正在从工艺过滤技术和水过滤技术转向液压技术，并以此来说服并追回他们已经失去的OEM 客户们。
我们要对客户讲的论点Ultipleat SRT 不属于液压技术和润滑技术！- 向客户阐明：由于Ultipleat SRT 技术来自水的过滤技术，所以不足以应付复杂多样的液体的压力，黏度和温度。
- 向客户解释：在液压和润滑系统中使用Ultipleat SRT 滤芯无法保证可靠的过滤，尤其是在冷启动的时候。
Pall 的想法是：大胆缩小过滤器规格，以增加用户未来负担的代价给用户制造这样一个概念——即：Pall 的过滤器价格便宜。
- 向客户阐明：这是种销售策略。
并警告其使用便宜滤芯会产生的成本和风险。
（如：使用寿命短、系统清洁度差……）此种新外壳只能给客户带来不利因素。
- 展示给客户看：此种新外壳设计对实际使用不利- 告诉客户，一旦Pall 成功申请了专利保护，客户就会受Pall 控制。
其他的制造商将不能给Pall 这种结构的外壳提供滤芯。
你的工具销售信息（4页/DINA4） 幻灯片报告 (27 页)这份甚至可以作为资料发给客户 - 此PPT 幻灯片文件仅限内部使用！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Filtration.Separation.Solution.TM
PALL
深度过滤介质
颗粒可以在表面被捕集， 也可以在介质层内被捕集， 因此，提高了容污能力。
Filtration.Separation.Solution.TM
PALL
Filtration.Separation.Solution.TM
PALL
结果表达
由计数器读数计算“过滤比” 或称 “Beta 比”，符号
x =
上游大于直径 x 的微粒数 下游大于直径 x 的微粒数
Filtration.Separation.Solution.TM
PALL
Pall绝对精度由F-2试验确定
PALL
表面过滤
Filtration.Separation.Solution.TM
PALL
表面或筛网过滤的局限
主要依靠直接拦截。小于孔径的颗粒将穿过。 惯性撞击无效. 扩散拦截有微效.
Filtration.Separation.Solution.TM
PALL
深度过滤介质
最严格的定义: 污染物捕获于介质内部结构的一种过滤介
PALL
公称精度
• no Non-fixed pore construction
• 公称精度的定义：基于大于或等于给定 尺寸所有颗粒的某一去除百分数，由过 滤器厂商指定的有争议的微米数值。它 几乎没有好的详细说明，也无再现性。
1. 有争议的微米精度 2. 由制造商自己指定 3. 去除重量百分比 4. 可变的、不可再现的下游流体质量 5. 非固定孔结构
假单胞菌
4.0 um 3.0 2.0 1.0 0.8 0.6 0.5 0.4 0.3
PALL
小颗粒的相对尺寸
铅笔墨点 (40 um)
大硅胶颗粒 (20 um)
红细胞(7mm)
典型细菌 (0.2mm)
Filtration.Separation.Solution.TM
酵母细胞 (3 um)
PALL
膜 类型
直接拦截 惯性撞击 扩散拦截
Filtration.Separation.Solution.TM
PALL
直接拦截
液体中的基本过滤机制
本质是一种筛分效应，机械拦截颗粒
例如：一种简单的筛网可以拦截尺寸 大于其孔径的颗粒
Filtration.Separation.Solution.TM
PALL
直接拦截
颗粒大于孔径
Filtration.Separation.Solution.TM
PALL
重量与数量
12.6 mg/l
One ½” marble in a barrel.
Filtration.Separation.Solution.TM
256 billion 2 µm particles
PALL
独创的绝对精度
定义
过滤 / 分离范围
纳滤
反渗透
过滤工艺范围
微滤 超滤
Cl滤oth布&和D深e层pt过h F滤il器ters
Scree筛n网s &和S滤tr网ainers
普通污染物 的相对尺寸
Latex E乳m胶ulsions
金属离子
VOC抯, PCD, Susp. Oil
不溶有机物 可可溶盐类类
Oil E油m乳ul剂sions Re红d 细Bl胞ood
定义 • 在指定试验条件下能够通过过滤器的
最大刚性球形颗粒的直径。
• 它是过滤器元件中最大开孔的标志。
Filtration.Separation.Solution.TM
PALL
过滤精度挑战试验方法( 1 µm)
微粒挑战 • 玻璃珠 • 中等硅土试验粉尘 • 粗硅土试验粉尘 • 乳胶球形颗粒 • 聚苯乙烯球形颗粒
如果一个气体过滤器在湿润环境中运行， 它的去 除能力即变为液体精度
Filtration.Separation.Solution.TM
PALL
小结
过滤介质的过滤 / 分离效率由于
直接拦截 惯性撞击 扩散拦截
的共同作用而增强
Filtration.Separation.Solution.TM
PALL
Hum人an发Hair
102
Filtration.Separation.Solution.TM
PALL
过滤器的功能
过滤器经常被认为是一种简单的网或筛子， 过滤 / 分离是在一个平面上进行的。
Filtration.Separation.Solution.TM
PALL
过滤器的功能
实际上，颇尔生产的过滤器滤材具有深度。 “弯曲通道”的结果对于污染物的去除起到了
Filtration.Separation.Solution.TM
PALL
直接拦截
绝对截留 - 颗粒被捕获在滤材纤维之间形成的孔中
Filtration.Separation.Solution.TM
PALL
直接拦截
当颗粒大于流道 孔径时即被该结 构去除
容污能力可以用 弯曲结构提高 筛网无此作用
Filtration.Separation.Solution.TM
定义
微米
10－6 米 ＝10－3 毫米
3.9×10 -5 英寸
又称 "micron"
Filtration.Separation.Solution.TM
PALL
100 um
定义
小颗粒的相对尺寸
80 人发直径
60
40 裸眼可见最小颗粒
20
花粉
10
8.0 红细胞
沙雷氏菌
6.0 酵母和真菌
5.0
Filtration.Separation.Solution.TM
仅在气体中有效
Filtration.Separation.Solution.TM
PALL
扩散拦截
气体分子作布朗运动
Filtration.Separation.Solution.TM
PALL
扩散拦截
Filtration.Separation.Solution.TM
PALL
扩散拦截
被随机运动的气体分子碰撞的颗粒 撞击到过滤介质上并被吸附截留
深度过滤介质
Filtration.Separation.Solution.TM
PALL
过滤介质 设计和特点
Filtration.Separation.Solution.TM
PALL
滤孔设计
比考虑表面还是深度更重要的是... 滤孔尺寸是均一的还是不均一的 滤孔是固定还是非固定的
Filtration.Separation.Solution.TM
Filtration.Separation.Solution.TM
PALL
过滤介质类型
Filtration.Separation.Solution.TM
PALL
滤材类型
通常，过滤器滤材可分为两类：
表面过滤介质 深度过滤介质
* 过滤器制造商对这些述语的 正式定义还未达成一致
Filtration.Separation.Solution.TM
Filtration.Separation.Solution.TM
PALL
扩散拦截
当流经过滤介质时流体必须沿弯曲通道行进。 这将 增加过滤机制的有效性。
Filtration.Separation.Solution.TM
PALL
扩散拦截
气体过滤器能够去除尺寸远小于其液体精度 的污染物
对细小颗粒 (〈0.1 - 0.3微米)非常有效
• 经F-2试验评定的Pall过滤器给定“绝对精 度”。
• 对这类过滤器， Beta 值 5000
Filtration.Separation.Solution.TM
PALL
1,000,000 Particles Xmm
Beta 值
下游微粒数 效率
x=2 x=20 x=75 x=200 x=1000 x=5000
过滤机理总结
直接拦截 惯性撞击 扩散拦截
Filtration.Separation.Solution.TM
PALL
过滤精度
Filtration.Separation.Solution.TM
PALL
如何确定过滤器的性能呢？
依据绝对精度或公称精度
Filtration.Separation.Solution.TM
Cells
V病ir毒us
Pai油nt漆P颜igm料ent
Ca碳rb粒on Black
Ba细ct菌eria
辐At射om原i子c Radii
Prote蛋in白/ E/n酶zymes
颗粒尺寸 10-4
10-3
10-2
10-1
1.0
10
103
( 微米)
平均分子量 100
200
20,000
500,000
S沙an粒d
PALL
直接拦截
通过搭桥作用，尺寸小于滤孔的颗粒也可被 拦截
不规则形状的颗粒 / 方向性 多个颗粒同时撞击到同一个滤孔
Filtration.Separation.Solution.TM
PALL
直接拦截
不规则形状的搭桥
Filtration.Separation.Solution.TM
PALL
直接拦截
多个小颗粒的搭桥
Filtration.Separation.Solution.TM
PALL
惯性撞击
尺寸小于滤材孔径的颗粒的辅助拦截方式
