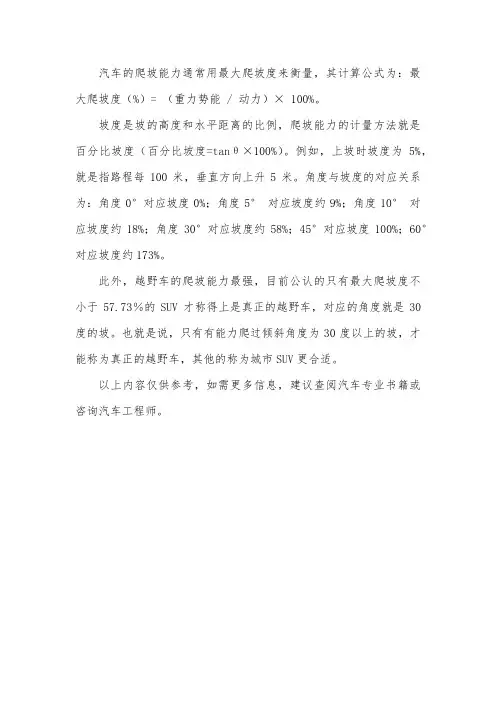

爬坡度计算
计算方法一：
根据汽车理论，坡度角计算公式为：
+F w)]/G
α=arcsin[F t-(F
f
式中α----坡度角，°
F t----各档最大驱动力，N
F f----滚动阻力，N
F w----空气阻力，N
G----汽车总质量，N
下面分别讨论式中各项：
1、各档最大驱动力F t（本处只计算最低档）
F t=M e*i g*i0*ηT/r
式中M e----发动机扭矩，Nm，对WD615发动机为：
1100（266PS）、1160（290PS）、1350（336PS）
1460（371PS）、1650（410PS）
i g----变速器各档速比
8JS100B I档 11.4----266PS车型
9JS119 I档 12.11----290PS车型
RT11509C 爬行档 12.42----336、371、420PS车型
12JS160T I档 15.53
16JS180T I档 17.04
5S111GP 爬行档 13.04
5S150GP 爬行档 13.04
i0----主减速器速比
ST16（HC16、铸钢） 6.72，5.73，4.8，4.42
HW12 5.833，4.875
HW16 4.22，3.73
注：计算时，公路车基本型按4.42，工程车基本型按5.73ηT----传动系统总效率
变速器 90%，
主减速器ST16（HC16）92%，HW12（HW16）96%
传动轴 96%（注：为简化计算，按平均两根计算）
=0.9*0.96*0.96=0.83
故η
T
r----车轮滚动半径，m
11.20-20 0.525；12.20-20 0.540 注：计算时按基本型12.00-20轮胎。
由此计算出驱动力
F t =85193N----266PS 公路车
F t =110442N----266PS 工程车 F t =90498N----290PS 公路车 F t =117321N----290PS 工程车 F t =113910N----336PS 公路车 F t =147670N----336PS 工程车 F t =123191N----371PS 公路车 F t =159703N----371PS 工程车 2、滚动阻力 F f =fW
式中 f----滚动阻力系数
0.015 良好沥青路面（公路车） 0.022 碎石路面（工程车）
W----车辆对路面的正压力，N ，即满载状态下整车总重
（7300+34500）*9.8=409640N S35/4*2 （9300+39500）*9.8=478240N S29/6*4
25000*9.8=245000N O 、B 、K/6*4 31000*9.8=303800N O 、B 、K/8*4 注：计算时，未考虑载货车（O ）拖挂。
由此，计算出滚动阻力
6144.6N S35/4*2 7173.6N S29/6*4 3675N O /6*4 5390N B 、K/6*4 4557N O /8*4 6684N B 、K/8*4
3、空气阻力
F w =C D AV a 2
/21.15
式中C D ----空气阻力系数，卡车按0.9
A----迎风面积，m 2
，豪运车约为7.5 m
2
V a----行驶速度，km/h，按30 km/h
4、汽车总质量G
见第二条W的计算。
5、最大坡度角α，爬坡度i（=tgα）
αmax=arcsin{[F t-(F f+F w)]/G}
计算方法二：
αmax = arcsin{[D max -f*SQRT(1- D max 2
+f 2
)]/（1+ f 2
）} 式中αmax ----最大爬坡角度，°；
D max ----最低档动力因数；
f----滚动阻力系数
0.015 良好沥青路面（公路车） 0.022 碎石路面（工程车）
其中，D max =（F t - F w ）/G
式中D max ----最低档动力因数；
F t ----各档最大驱动力F t （本处只计算最低档），N ； F w ----空气阻力，287N ； G----汽车总质量。
