模拟分控插座接线原理

插座的工作原理

插座的工作原理
插座是一种供电的设备，它能将电能从电源输送到电器上，使其正常工作。

插座的工作原理基于以下几个关键元素：
1.导线：插座内部有导线连接电源和电器。

通常有三根导线，即火线（L）、零线（N）和地线（E）。

火线是带电的，零线是零电位的，而地线则用于安全接地。

2.插孔：插座的插孔用于接收插头，通常有两个或三个插孔。

每个插孔上都有一个金属触点，与插头的插针接触。

3.插头：插头是电器的一部分，它插入插孔以获取电源。

插头上的插针与插孔的触点接触，从而导通电路。

当插头插入插孔时，以下过程会发生：
1.接触：插针与插座的触点接触，建立电路连接。

2.导线连接：电源通过火线导线输入插座，经过插孔的触点进入插头的插针。

3.电器供电：电流从插头的插针进入电器内部，为其提供所需的电能，使其能够正常工作。

4.回路完成：电流通过电器内部的电路，再通过插头的插针返回插座的触点，并通过零线导线回到电源，形成一个闭合的电路。

插座的工作原理实际上是通过插孔和插头之间的接触，将电能从电源传输到电器上，完成电路的闭合和供电的过程。

这个过程必须保证接触良好、电源稳定，以确保电器能够正常工作，并且要符合安全规范，如正确接地、合理设计等。

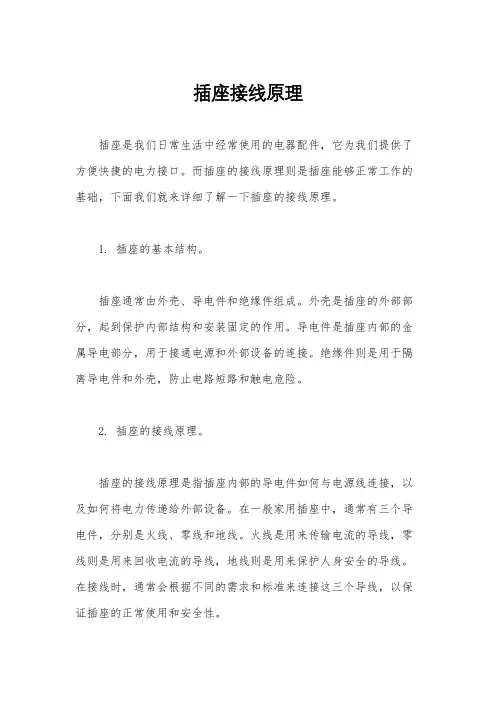

插座接线原理

插座接线原理插座是我们日常生活中经常使用的电器配件，它为我们提供了方便快捷的电力接口。

而插座的接线原理则是插座能够正常工作的基础，下面我们就来详细了解一下插座的接线原理。

1. 插座的基本结构。

插座通常由外壳、导电件和绝缘件组成。

外壳是插座的外部部分，起到保护内部结构和安装固定的作用。

导电件是插座内部的金属导电部分，用于接通电源和外部设备的连接。

绝缘件则是用于隔离导电件和外壳，防止电路短路和触电危险。

2. 插座的接线原理。

插座的接线原理是指插座内部的导电件如何与电源线连接，以及如何将电力传递给外部设备。

在一般家用插座中，通常有三个导电件，分别是火线、零线和地线。

火线是用来传输电流的导线，零线则是用来回收电流的导线，地线则是用来保护人身安全的导线。

在接线时，通常会根据不同的需求和标准来连接这三个导线，以保证插座的正常使用和安全性。

3. 插座的接线方法。

插座的接线方法通常有两种，一种是固定接线，另一种是插拔式接线。

固定接线是指将电源线的导线直接固定在插座内部的接线端子上，通常需要使用螺丝或者压线的方式来连接。

而插拔式接线则是指使用插头和插座相互连接，通过插头的插拔来实现导线的连接和断开。

4. 插座的接线标准。

在国家标准中，对于插座的接线有着详细的规定和要求。

比如，接线端子的材质和规格、导线的连接方式、接线的紧固度等都有着具体的标准要求。

这些标准的制定是为了保证插座的安全可靠使用，避免因接线不当而导致的电路故障和安全事故。

5. 插座的接线注意事项。

在进行插座接线时，需要注意一些事项，以确保插座的正常使用和安全性。

比如，要选择符合标准的导线和接线端子，保证接线的牢固和可靠；要注意接线的顺序和方法，避免导线接错或接反；要注意接线时的绝缘处理，避免导线之间短路或触电危险。

总结，插座的接线原理是插座能够正常工作的基础，了解插座的接线原理不仅可以帮助我们正确使用插座，还可以提高我们对电器安全的认识和意识。

在进行插座接线时，一定要按照国家标准和规定来进行，确保插座的安全可靠使用。

联动插座的工作原理

联动插座的工作原理
联动插座的工作原理：将取电端插入普通插座取电，受控端接入抽油烟机（或排气扇），当
受控端上的负载开始工作时，电流互感线圈持续产生互感电流，经整流触发导通双向可控硅
后，开关电源模块得电，直流输出对继电器供电同时作为高电平信号触发继电器动作吸合，
常开触点变为常闭，常闭触点变常开；当受控端上的负载停止工作时，互感线圈失电，不再
产生电流，可控硅关断，开关电源模块停止工作，继电器失电复位，继而实现一开两控或开
关量输出的功能，满足一些智能化上的应用。

Classified as Internal。

经典的20个模拟电路原理及其电路图汇总

经典的20个模拟电路原理及其电路图对模拟电路的掌握分为三个层次：初级层次：是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次：是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法;定性分析电路信号的流向，相位变化;定性分析信号波形的变化过程;定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次:是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业--电子产品和工业控制设备的开发设计工程师将是您的首选职业。

一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。

二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

3、静态工作点的计算、电压放大倍数的计算。

湖南电路板八路模拟开关板原理

湖南电路板八路模拟开关板原理一、概述湖南电路板八路模拟开关板是一种电子设备，主要用于控制和切换模拟信号和数字信号。

它具有八个输入通道和八个输出通道，可以实现多种不同的信号切换和控制功能。

本文将详细介绍湖南电路板八路模拟开关板的原理。

二、硬件结构湖南电路板八路模拟开关板由以下组成部分：1. 输入通道：共有八个输入通道，每个通道都有一个BNC接口，用于连接模拟信号源或数字信号源。

2. 输出通道：共有八个输出通道，每个通道都有一个BNC接口，用于连接目标设备或测试仪器。

3. 控制器：控制器是整个开关板的核心部件，它通过与计算机或其他控制设备连接来实现对开关板的控制。

4. 电源：开关板需要外部直流电源供电。

5. 保护装置：为了保护设备和用户安全，在输入端口和输出端口都设置了保护装置。

三、工作原理1. 输入信号处理当外部信号源通过BNC接口输入到开关板时，首先经过一个可选的衰减器进行衰减处理。

然后，信号经过一个放大器进行放大处理，以保证信号能够顺利传输到输出端口。

最后，信号经过一个滤波器进行滤波处理，以去除噪声和干扰。

2. 控制信号处理控制器接收来自计算机或其他控制设备的指令，并将其转换为开关板内部的控制信号。

这些控制信号通过逻辑门电路进行处理，以实现对输入通道和输出通道的切换和控制。

3. 输出信号处理当开关板接收到来自计算机或其他控制设备的指令时，它会根据指令切换相应的输入通道和输出通道。

然后，经过放大器放大后的信号被传输到目标设备或测试仪器中。

四、应用场景湖南电路板八路模拟开关板广泛应用于以下领域：1. 电子测试：在电子测试中，开关板可以用于选择不同的测试点，并将测试结果传输到相应的测试仪器中。

2. 自动化生产：在自动化生产中，开关板可以用于选择不同的工作状态，并将工作状态传输给相应的执行机构。

3. 通讯系统：在通讯系统中，开关板可以用于选择不同的通讯线路，并将通讯信号传输到相应的设备中。

五、总结湖南电路板八路模拟开关板是一种功能强大的电子设备，它可以实现多种不同的信号切换和控制功能。

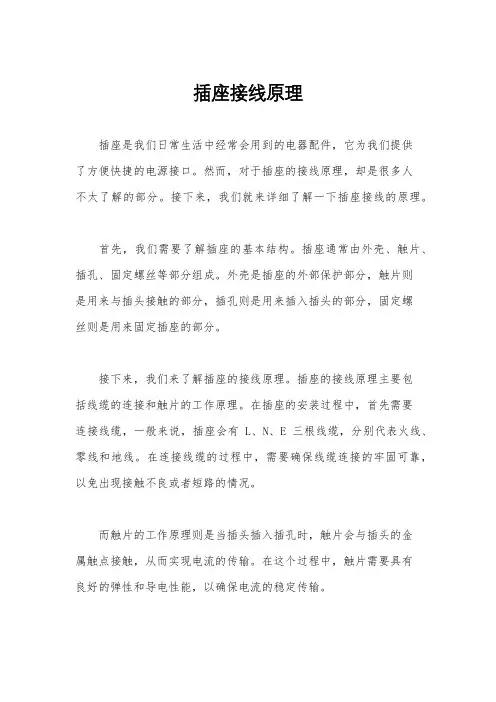

插座接线原理

插座接线原理插座是我们日常生活中经常会用到的电器配件，它为我们提供了方便快捷的电源接口。

然而，对于插座的接线原理，却是很多人不太了解的部分。

接下来，我们就来详细了解一下插座接线的原理。

首先，我们需要了解插座的基本结构。

插座通常由外壳、触片、插孔、固定螺丝等部分组成。

外壳是插座的外部保护部分，触片则是用来与插头接触的部分，插孔则是用来插入插头的部分，固定螺丝则是用来固定插座的部分。

接下来，我们来了解插座的接线原理。

插座的接线原理主要包括线缆的连接和触片的工作原理。

在插座的安装过程中，首先需要连接线缆，一般来说，插座会有L、N、E三根线缆，分别代表火线、零线和地线。

在连接线缆的过程中，需要确保线缆连接的牢固可靠，以免出现接触不良或者短路的情况。

而触片的工作原理则是当插头插入插孔时，触片会与插头的金属触点接触，从而实现电流的传输。

在这个过程中，触片需要具有良好的弹性和导电性能，以确保电流的稳定传输。

在插座的接线原理中，还需要考虑到接地保护的问题。

在现代家庭电路中，接地保护是非常重要的一环。

接地保护可以有效地防止电器漏电时对人体造成伤害，因此在插座的接线中，地线的连接必须要得到重视。

除此之外，插座的接线原理还需要考虑到电气安全标准的要求。

在国家标准中，对于插座的接线原理有着明确的规定，以确保插座在使用过程中能够安全可靠地提供电源。

总的来说，插座的接线原理是一个涉及到电路连接、电流传输、接地保护以及安全标准的复杂问题。

在安装插座时，需要严格按照相关标准和规定进行操作，以确保插座能够安全可靠地为我们提供电源。

综上所述，插座的接线原理是一个重要的电气知识点，对于我们日常生活中的用电安全至关重要。

希望通过本文的介绍，能够让大家对插座的接线原理有一个更加清晰的认识，以确保我们在使用插座时能够更加安全放心。

插座工作原理

插座工作原理
插座是用来提供电源给电器设备的装置。

它的工作原理基于电力系统的供电原理。

首先，电力系统通过变压器将高压输电线路上的电压降低到合适的供电电压，通常是220V或110V。

其次，插座内部有两个金属接点，一个是插头插入的孔（插孔），另一个是插头插入后与插孔接触的金属片（插座片）。

插孔与插座片都与电力系统的导线相连。

当插头插入插座时，插头的金属触点与插座孔和插座片相应接触。

这样，电力系统的电流就会通过插头和插座进行传输。

电流通过插座片进入插孔，从而为插头连接的电器设备提供电源。

同时，插座还有一些安全设计，如接地线和保险丝等。

接地线用来保护人们避免触电，当电路发生泄漏时，接地线会导通并将电流转移到地面。

保险丝则用来保护电器设备，当电流超过设定值时，保险丝会熔断，切断电路，避免设备受到超负荷损坏。

总之，插座通过接通电力系统，使电流能够传输到插头连接的电器设备，以提供电源。

安全设计的措施也确保了人们和设备的安全。

分接开关原理

分接开关原理分接开关是一种常见的电气元件，它在电路中起着非常重要的作用。

它通过切断或连接电路来实现对电路的控制，是电气系统中不可或缺的一部分。

下面我们就来详细了解一下分接开关的原理。

分接开关的基本原理是利用机械或电磁原理，通过操作手柄或电磁信号，使开关触点打开或闭合，从而实现对电路的控制。

在电气系统中，分接开关通常用来切换电路的连接方式，比如切换电阻器的接线端子，实现对电路参数的调节。

它也可以用来切换电源的供电路径，实现对电路的分配和控制。

分接开关的原理可以分为机械式和电磁式两种。

机械式分接开关通过手动操作手柄或按钮，使开关触点进行机械连接或断开，从而实现对电路的控制。

而电磁式分接开关则是通过外部电磁信号，使开关触点进行磁性连接或断开，实现对电路的控制。

在实际应用中，分接开关的原理可以根据具体的电路要求和控制方式来进行选择。

比如在家用电器中，通常采用机械式分接开关，因为它操作简单，成本低，适合家庭用户使用。

而在工业控制系统中，通常采用电磁式分接开关，因为它可以实现远程控制，适合复杂的控制场景。

除了机械式和电磁式分接开关，还有一种叫做晶体管分接开关。

它利用半导体材料的特性，通过控制电场或电流来实现对电路的控制。

晶体管分接开关具有体积小、功耗低、响应速度快等优点，适合在微电子器件和集成电路中广泛应用。

总的来说，分接开关作为电气系统中的重要元件，其原理主要包括机械式、电磁式和晶体管式三种。

它通过切断或连接电路，实现对电路的控制，是电气系统中不可或缺的一部分。

在不同的应用场景中，可以根据具体的要求来选择合适的分接开关原理，以实现对电路的有效控制和调节。

通过本文的介绍，相信大家对分接开关的原理有了更深入的了解。

在实际应用中，我们可以根据具体的需求，选择合适的分接开关原理，以实现对电路的有效控制和调节。

希望本文对大家有所帮助，谢谢阅读！。

模模拟开关功能和原理

模模拟开关功能和原理开关在电路中起接通信号或断开信号的作用。

最常见的可控开关是继电器，当给驱动继电器的驱动电路加高电平或低电平时，继电器就吸合或释放，其触点接通或断开电路。

CMOS模拟开关是一种可控开关，它不象继电器那样可以用在大电流、高电压场合，只适于处理幅度不超过其工作电压、电流较小的模拟或数字信号。

模拟开关的模拟特性许多工程师第一次使用模拟开关，往往会把模拟开关完全等同于机械开关。

其实模拟开关虽然具备开关性，但和机械开关有所不同，它本身还具有半导体特性：电阻(Ron输入信号(VIN)变化而变化图1a展示了一个模拟开关的简化示意图，其中可以观察到其常开常闭通道实际上是由两个对偶的N沟道和P沟道MOSFET构成的。

这种设计允许信号在两个方向上传输。

如果将不同VIN值对应的P沟道和N沟道MOSFET的导通电阻并联，可以得到图1b中所示的并联结构随输入电压(VIN)的变化关系。

如果忽略温度和电源电压的影响，Ron将与VIN呈线性关系，这将导致插入损耗的变化，从而引发总谐波失真。

此外，Ron还受到电源电压的影响，通常随着电源电压的升高而减小。

图1：a.模拟开关原理图；b.模拟开关导通电阻与输入电压关系2.模拟开关输入有严格的输入信号范围由于模拟开关是半导体器件，当输入信号过低(低于零电势)或者过高(高于电源电压)时，MOSFET处于反向偏置状态。

当电压达到某一特定值（超出限值0.3V）时，开关将无法正常工作，甚至可能损坏。

因此，在应用模拟开关时，必须确保输入信号不会超出规定的范围。

3.注入电荷应用机械开关我们当然希望R on越低越好，因为低阻可以降低信号的损耗。

然而对于模拟开关而言，低R on并非适用于所有的应用，较低的R on需要占据较大的芯片面积，从而产生较大的输入电容，在每个开关周期其充电和放电过程会消耗更多的电流。

时间常数t=RC，充电时间取决于负载电阻(R)和电容(C)，一般持续几十纳秒。

模拟量模块的接线介绍

模拟量模块的接线介绍在我们的应用中，物理量基本是通过变送器，转换为4-20mA ，送达PLC 的模拟量模块进行处理。

而经过PLC 处理后，输出的也基本上是4-20mA 信号去驱动执行器。

电流信号按照接线方式，分为三种线制：二线制、三线制、四线制。

二线制：这种线制输出只有两根线，按照工作原理，它区分为两种：1、本身工作无需电源，直接可以输出电流信号；2、本身工作需要电源，即电源和电流信号合二为一，要求PLC 的A/D 模块给它供电的同时，测量其电流的变化。

三线制、四线制：有红色线的电路，是三线制，无红色线的电路是四线制。

这种线制自身有电源，其+、-信号线，直接输出电流信号。

模拟量模块端子标注的含义：M +：被测量信号的正端。

Measuring lead (positive) M –：被测量信号的负端。

Measuring lead (negative)M ANA ：模拟量测量电路的参考电位。

Reference potential of the analog measuring circuit M ：PLC 接地端子。

Ground terminalL +：PLC DC24V+电源端子。

Terminal for 24 VDC supply voltageU CM ：被测量信号和测量电路参考电位M ANA 之间的电压。

差模电压。

Potential difference+ -between inputs and reference potential of the M ANA measuring circuitU ISO：测量电路参考电位M ANA和PLC接地端子M之间的电压。

共模电压。

Potential difference between M ANA and M terminal of CPUI +：电流测量线路。

Measuring lead for current inputU +：电压测量线路。

插座工作原理

插座工作原理插座，是我们日常生活中不可或缺的电器配件，它的工作原理其实并不复杂。

在我们使用插座的时候，往往只是将插头插入插座，然后就可以使用电器了。

但是，插座内部的工作原理却是相当精密的。

首先，我们来了解一下插座的结构。

插座通常由插座面板、导电件、绝缘件、固定件和外壳等部分组成。

其中，导电件是插座内部最重要的部分，它能够将电能传输给电器，实现电器的工作。

绝缘件则是用来隔离导电件，防止电流外泄，起到保护作用。

而固定件则是用来固定插座的各个部件，保证插座的稳定性和安全性。

在插座内部，有两个孔位用来插入插头。

其中一个是火线孔，另一个是零线孔。

火线孔通常是插座内部的导线，它接收来自电源的电能，然后传输给电器。

而零线孔则是用来回收电器中的电能，将电流送回电源。

这样，电能就能够在插座和电器之间进行传输，实现电器的正常工作。

此外，插座内部还有一个接地孔。

接地孔是用来接地的，它能够将插座内部的电流导入地下，起到保护作用。

在使用电器的时候，如果电器出现漏电或者短路等情况，接地孔就能够将电流导入地下，避免触电事故的发生。

除了以上的结构和功能，插座还有一个重要的部分，那就是开关。

插座上通常有一个开关按钮，用来控制插座的通断。

当我们需要使用电器的时候，就可以将开关打开，让电能传输到电器上。

而当我们不需要使用电器的时候，就可以将开关关闭，切断电能的传输，起到节能和安全的作用。

总的来说，插座的工作原理其实就是通过插座内部的导电件、绝缘件、固定件和开关等部分，实现电能的传输和控制。

在使用插座的时候，我们需要注意插头的规格和质量，以及插座的安装和使用方法，保证插座的正常工作和安全使用。

希望通过本文的介绍，大家能够更加深入地了解插座的工作原理，从而更加安全和方便地使用电器。

插座虽然看似简单，但是内部的工作原理却是相当精密的，我们需要在日常生活中多加注意，保证电器的正常使用和人身安全。

WIFI插座电路原理图讲解 WIFI插座电路设计与原理解析

WIFI插座电路原理图讲解WIFI插座电路设计与原理解析WIFI插座使用户可以远程控制电气设备开启和关断，APP操作，使用方便。

下面具体讲一下（电路设计）：首先挑选一款WiFi模块，使用市面上集成的WIFI模块能大大简化我们的设计，缩短我们的开发周期。

先上原理图（电源）部分采用SY50282FAC BUCK转换（芯片），将市电电压转换为5V直流电压，再通过（LDO）（AMS）1117将5V转换为3.3V供WIFI模块（供电）。

这里加入1级LDO AMS1117的目的是滤除前级BUCK（转换器）的纹波噪声，因BUCK转换器的纹波噪声一般比较大，WIFI模块正常工作对电源要求比较高，加入一级LDO会使WIFI模块工作更稳定。

LAYOUT布板时C9和C10应使用陶瓷（电容），且尽量靠近模块的VCC引脚，这样能有效滤除电源的噪声，效果明显。

电量计量电路电量计量采用HLW8012专用计量芯片，参考（推荐）电路设计即可，同样需要注意的是C13和C14也要尽量靠近芯片的VCC引脚。

（电流）（信号）通过锰铜（电阻）R14采样后接入HLW8012，电压信号则通过电阻R17、R18、R19后输入到HLW8012,通过芯片内部的可（编程）增益（放大器）处理，CF、CF1 引脚直接接入到（CPU）的输入端，（单片机）通过计算CF、CF1 的脉冲周期来计算功率值、电流有效值和电压有效值的大小。

SEL是输入引脚，SEL引脚为高时，CF1引脚输出的是电压有效值，当CF1引脚为低时，CF1引脚输出的是电流有效值。

CF引脚输出有功高频脉冲。

继电器控制可通过APP控制继电器，来控制插座电源的开关WIFI模块计量芯片与WIFI模块通讯电路HLW8012为5V供电，WIFI模块为3.3V供电，两者间通讯需要电平转换电路，SEL是输入引脚，SEL引脚为高时，CF1引脚输出的是电压有效值，当CF1引脚为低时，CF1引脚输出的是电流有效值。

插座接线原理

插座接线原理插座是我们日常生活中常见的电器配件，它为我们提供了方便快捷的电源接口。

然而，对于插座的接线原理，却是许多人所不太了解的。

接下来，我们将详细介绍插座的接线原理，帮助大家更好地了解插座的工作原理和安全使用。

首先，我们来了解一下插座的基本结构。

插座通常由外壳、触片、接线端子等部件组成。

外壳是插座的外部保护结构，触片是插头插入时与插头接触的部件，接线端子则是用来连接电源线的部件。

在插座内部，通常还会有保险丝和接地线等部件，用于保障插座的安全使用。

接下来，我们来介绍插座的接线原理。

插座的接线原理主要包括火线、零线和地线的接线方法。

火线是用来传输电能的线路，零线则是用来回收电能的线路，地线则是用来保护人身安全的线路。

在接线时，我们需要将火线、零线和地线分别连接到插座的接线端子上，确保接线的正确性和安全性。

在接线时，我们需要注意以下几点。

首先，要确保插座的外壳和接线端子是良好接地的，这样可以有效地保护人身安全。

其次，要确保火线和零线接线的正确性，避免接反导致电器损坏或安全事故。

最后，要注意使用标准的电线和插头插座，避免使用劣质电器配件导致安全隐患。

除了以上的基本接线原理，我们还需要了解插座的额定电流和额定电压。

插座的额定电流是指插座可以承受的最大电流值，额定电压则是指插座可以承受的最大电压值。

在使用插座时，我们需要根据插座的额定电流和额定电压来选择合适的电器使用，避免超负荷使用导致安全事故。

总的来说，插座的接线原理是插座正常使用的基础，正确的接线方法和安全的使用可以有效地保障我们的电器使用安全。

因此，我们需要认真学习插座的接线原理，遵循正确的接线方法，选择合适的电器配件，确保我们的日常生活安全和便利。

通过本文的介绍，相信大家对插座的接线原理有了更深入的了解。

希望大家在日常使用插座时，能够注意插座的接线安全，避免不必要的安全事故发生。

让我们共同努力，让电器使用更加安全可靠。

开关插座原理

开关插座原理开关插座是我们日常生活中常见的电器配件，它们在家庭、办公室和工业场所中都扮演着重要的角色。

了解开关插座的原理对于正确使用和维护电器设备至关重要。

本文将介绍开关插座的原理，帮助读者更好地理解其工作原理和使用方法。

首先，我们来了解一下开关插座的结构。

开关插座通常由外壳、插座、开关、插头等部分组成。

外壳起到保护内部电路和零部件的作用，插座用于连接电器设备，开关用于控制电路的通断，插头则是用来连接电源的接口。

这些部分相互配合，构成了开关插座的整体结构。

在插座内部，有一组金属触点，它们负责与插头接触，传递电流。

当插头插入插座时，金属触点会与插头的导线接触，从而形成电路。

而开关则可以控制这个电路的通断，当开关处于关闭状态时，电路断开，电器设备不会通电；当开关处于打开状态时，电路闭合，电器设备得到电力供应。

开关插座的原理其实非常简单，它就是通过控制电路的通断来实现对电器设备的供电控制。

但是在使用开关插座时，我们也需要注意一些安全问题。

比如，插头要插入插座的深度要适当，不要插得太浅或者太深；使用时要避免过度拉扯插头的导线，以免导致线路断裂；在拔插头时要轻拔，不要用力过大，以免损坏插头或者插座。

此外，开关插座的安装和维护也是很重要的。

在安装时，要确保插座的接线正确，不要接反；在维护时，要定期检查插座和开关的工作状态，及时更换损坏的部件。

这样可以保证开关插座的正常使用，避免发生安全事故。

总的来说，开关插座作为电器设备的重要配件，其原理和使用方法都是我们需要了解和掌握的。

通过本文的介绍，相信读者对开关插座的原理有了更清晰的认识，能够更加安全、合理地使用和维护开关插座。

希望大家在日常生活中能够重视开关插座的使用和维护，保障电器设备的安全运行。

开关插座的原理与接法图

开关插座的原理与接法图开关插座是供电用的电器设备，它由两部分组成：开关和插座。

开关用于控制电流的通断，插座则提供电源接口。

下面将详细介绍开关插座的原理和接法图。

1. 开关插座的原理：开关插座的原理基于电路的开闭原理。

当开关处于闭合状态时，电流可以通过开关流向插座，插座便可以提供电源给外部设备；当开关处于断开状态时，电流无法通过开关，插座停止提供电源。

2. 开关插座的接法图：一般而言，开关插座的接法包含三根导线：火线（L），零线（N）和地线（E）。

以下是一种常见的接法图示例：Live Wire Switch SocketNeutral WireGround Wire火线（L）为带电的导线，从电路主干供电到开关插座。

零线（N）是无电流的导线，用于回流电路。

地线（E）则用于保护设备和人身安全，是一种接地导线。

火线输入插座的其中一个端口，经过开关后流向插座的另一个端口。

零线输入插座的另一个端口，通过插座直接连接到相应的端子。

地线也是在插座上连接到相应的端子位置。

3. 开关插座的使用：使用开关插座时，可以通过开关控制插座的电源通断。

当需要使用插座供电时，将开关调至闭合状态；不需要使用插座时，将开关调至断开状态。

在现实应用中，由于开关插座的需求多样，不同地区和国家可能会有不同的开关插座标准。

因此，在安装和使用时，需要遵循当地的电气安全规范和要求。

4. 开关插座的分类：开关插座可以根据材质、形状、使用环境等因素进行分类。

常见的分类有以下几种：- 常规插座：一般用于室内电源供应，主要应用于住宅、商业和办公场所等。

- 防水插座：具有防水功能，适用于室外或潮湿环境使用。

- 触摸式插座：使用触摸屏取代传统的机械开关，提供更便捷的操作。

- 无线遥控插座：通过无线遥控器或智能手机App控制开关和插座。

- 倒插插座：插头插入时可以倒转180度，便于插入。

- USB插座：除了传统的插座功能外，还提供USB接口，方便手机和其他设备的充电。

低压电工接线步骤(A板)

低压电工接线步骤：A板题目一：模拟双控电路接线（20分）一、考核板断电：含左边的接线板和右边的排故板都要关闸断电。

1、断电操作顺序：先断开空气开关（负荷开关），再拉开闸刀开关（隔离开关）；2、送电操作顺序：先合上闸刀开关（隔离开关)，再合上空气开关（负荷开关）。

也就是说，闸刀开关不能带负荷拉合闸。

二、接线：本电路属于家装电路，要求具有计量和短路保护。

先接电源电路，导线颜色按考板接线座颜色选择，相线：红色，零线：浅蓝色（或绿线），分别代表L、N两相电，从隔离开关QS、空气开关QF、进单相交流电能表的①③，从单相交流电能表②④接出线，②号出火线进其中一个双控开关的公共端，再从另一个双控开关的公共端引出一根控火线接至灯座的L（火线）,④号端子出零线直接接至灯座的N(零线)。

接完线后，通电试灯，试灯正常后，关闭电源，注意关电顺序，先关灯，再关负荷开关，最后断开刀闸开关。

三、排故：每块考板都会随机出两个故障，排除故障后，方可得分（20分）。

排故步骤：通电试车，查看故障现象，根据不同的故障现象，排除故障。

分析如下：1、电动机正反转都不能启动：应检查辅助电路公共通道FU2、FU4、FU5、FR、SB3 及KM1、KM2两个线圈的连线。

2、正转不能启动：说明反转电路正常，应检查：KM1线圈、KM1线圈连线。

3、反转不能启动：说明正转电路正常，应检查：KM2线圈、KM2线圈连线。

4、辅助电路正常，电动机不转：应检查：主电路导线接触不良或导线断开。

如果实在查不出来，就把8处故障点，全部用8根导线连起来，试车正常后，交卷。

A板题目二：模拟日光灯电路接线（20分）一、电源进线及计量电路接法与题目一相同；1、接好单相交流电能表进线后，再接出线，还是按颜色接线，方便查看，万一接错了，容易检查。

从单相交流电能表②号出火线进翘板开关，翘板开关出线端接至电子整流器L(火线)，电表④号端子出零线直接接至电子镇流器的N(零线)，电子整流器后出线端有两盏灯，按照A、B、C、D对应接线。

低压电工实操

电工实操培训内部资料低压电工实操考核流程（实操考核评分：满分100分，80分合格）2018年组织编写考场环境一、触摸屏灭火考场触屏考场口述急救考场科目一：安全用具使用（必考题）（共5题，每题4分，满分20分）内容：1、电工仪表安全使用 2、电工安全用具使用 3、电工安全标示的辨别科目三、作业现场安全隐患排查（必考题）（共5题，每题4分，满分20分）内容：作业现场安全隐患排查科目四：作业现场应急处置（选考题）（满分20分）内容：触电事故现场的应急处理安全急救和仪器仪表使用二、正确使用灭火器（20分选考题）请分别选择对应的灭火器❖火灾有四种形式：木材、油桶、电器柜、电焊机❖ 灭火机有三种：二氧化碳，干粉、水。

❖ （1）油桶、电器2种（干粉）（2）木柴（水）注意：干粉灭火器通用操作规范口述：触电急救（选考题）触电救护和心肺复苏法（口述题20分）：1）电工发生触电时，首先迅速切断电源，然后进行抢救。

电器火源（提示监考人员断电）木材火源油桶火源电焊设备火源（提示监考人员断电）2）伤员仰卧平面上，四肢平放，解开上衣，头后仰，保持气道通畅，清除口腔内异物。

3）用一拇指和食指捏住伤员鼻孔，深吸一口气，用自己的嘴唇包住伤员的嘴用力吹气，观察伤员胸部有明显起伏。

每分钟吹气量：成人500-1000mL，每分钟吹12次。

4）体外心脏按压：①.伤员体位同前，按压部位：胸骨中1/3与下1/3交界处。

②.手掌重叠，两手指交叉抬起，使手指脱离胸壁，双臂绷直。

双肩在伤员胸骨上方正中，靠自身重量垂直向下按压，不要左右摆动。

按压深度：5cm。

③.放松时手掌根部不要离开胸骨定位点，使胸骨不受任何压力，按压频率100次/min。

5）同时进行按挤压30次，吹气2次。

按30:2反复进行体外心脏按压和口对口人工呼吸。

动手操作考核A和B板（二选一）：接线(A1和B1)和故障排除(A2和B2)，各20分，共计40分，考核时间30分钟。

*实操考试操作步骤：第1步、断电第2步、答题第3步、送电第4步、验证（确保线路正常运行）第5步、交卷（接线和排故都经过以上4步后，保持线路正常运行状态，方可点击交卷按钮）第6步、复位（切断漏电开关和闸刀，拔下连接线，合闸合漏电开关，万用表归零，整理连接线放在操作台，离开考场）注意事项：检测电拖电路故障26-46时，请直接测量热继电器上46号点。

模拟开关工作原理

模拟开关是一种三稳态电路，它可以根据选通端的电平，决定输人端与输出端的状态。

当选通端处在选通状态时，输出端的状态取决于输人端的状态;当选通端处于截止状态时，则不管输人端电平如何，输出端都呈高阻状态。

模拟开关在电子设备中主要起接通信号或断开信号的作用。

由于模拟开关具有功耗低、速度快、无机械触点、体积小和使用寿命长等特点，因而，在自动控制系统和计算机中得到了广泛应用。

一、模拟开关的电路组成及工作原理
模拟开关电路由两个或非门、两个场效应管及一个非门组成，如图一所示。

模拟开关的真值表见表一。

表一
图三四路信号交替显示装置电路图
图三是该装置的电路图，它采用CD4017计数器和振荡器组成四节拍电路，控制两个CD4066内的4对模拟开关，使其依次导通。

在每一对模拟开关上，分别加有可调直流电平和一路输人信号，当模拟开关的选通端为高电平1时，模拟开关导通，直流电平和输人信号则经运算放大器反相求和后送到示波器的Y轴输人端。

由于四路信号对应不同的直流电平，所以在示波器上能将四路信号上下分开。

虽然四对模拟开关是受计数器的Q0、Q1、Q2、Q3输出端控制的，它们依次一个个地导通或截止，但由于振荡器的振荡频率较高，使人眼感觉不到波形的闪烁。

场效应管导通方式
场效应管的导通与截止由栅源电压来控制，对于增强型场效应管来说，N沟道的管子加正向电压即导通，P沟道的管子则加反向电压。

一般2V～4V就可以了。

但是，场效应管分为增强型（常开型）和耗尽型（常闭型），增强型的管子是需要加电压才能导通的，而耗尽型管子本来就处于导通状态，加栅源电压是为了使其截止。

加电压会使耗尽层变宽，使导电层变窄，然后使电阻变大。
