电阻率测深法在咸水中寻找淡水的运用实例
电阻率测深法在黄河滩区划分淡咸水分界面中的应用效果
第35卷第1期2021年2月资源环境与工程Resources Environment&EngineeringVol.35,No.1Feb.，2021电阻率测深法在黄河滩区划分淡咸水分界面中的应用效果陈治国侯西伟2，孟庆旺1（1.山东省物化探勘查院，山东济南250013； 2.济南富蕴地理信息工程有限公司，山东济南250014）摘要：矿化度是评价地下水水质的一个重要指标，结合实例较为系统地介绍应用视电阻率测深法划分地下水矿化度的依据及方法，验证结果表明效果良好。
通过对无棣、埕口、沾化、郭局子等地区开展对称四极电阻率测深工作，基本查明指定范围內500m深度以浅，地下微咸水与半咸水在平面上的分界线，对原水文图划定的边界进行验证和修正。
勘查区內大部分测线是根据水文地质图布设的，共布置6条测线、288个点，控制剖面长度88km，点距为200〜400m,AB/2最大1000m,整个工作达到预期目的，取得较好的水文地质效果，该研究对沿黄河盐碱化地区将黄河滩区地下淡水作为饮用水提供了借鉴。
关键词：对称四极电阻率测深法；矿化度；微咸水；半咸水中图分类号：P631.3+22；P641.72文献标识码：A文章编号：1671-1211（2021）01-0106-07 DOI：10.16536/ki.issn.1671-1211.2021.01.022在广泛的咸、淡水共存区，利用视电阻率测深法确定地下淡、咸水分布界面是地下水资源勘查工作的一项重要内容。
对称四极电阻率测深法是物探找水的常见工作方法，其工作原理简单、可行性强，其采集参数P s值是评价地下水矿化度有效的地球物理参数［1］。
本文以黄河滩区500m深度以浅地下水为研究对象，区分地下微咸水（矿化度＜2g/L）与半咸水（矿化度＜3g/L）在平面上的分界线，通过对视电阻率值的对比分析，确定调查区域内矿化度＜3g/L的边界，并对其西部＜2g/L 的边界进行修正，达到了预期目的，取得了较好的水文地质效果［1-5］。
咸水入侵探测中电阻率法测量数值模拟研究
咸水入侵探测中电阻率法测量数值模拟研究佟雪;孟庆生;杨俊;韩凯;肖志广【期刊名称】《物探化探计算技术》【年(卷),期】2016(038)001【摘要】近年来海(咸)水入侵已成为影响居民生活、制约工农业发展的重大问题,确定咸淡水界面是治理海(咸)水入侵的重要前提.根据咸淡水的电性差异,针对两种典型的咸水入侵地电模型进行正、反演计算,并研究了不同因素对电阻率法测量咸淡水界面的影响.结果表明:①电阻率法数值模拟可以较好地反映咸淡水界面的位置及形态;②咸化程度和现场实测范围内的粘土层电阻率变化对咸淡水界面的测量无明显影响;③测量极距主要影响反演剖面的分辨率,极距越小,分辨率越高.【总页数】7页(P1-7)【作者】佟雪;孟庆生;杨俊;韩凯;肖志广【作者单位】中国海洋大学环境科学与工程学院,青岛 266100;中国海洋大学环境科学与工程学院,青岛 266100;中国海洋大学海洋环境与生态教育部重点实验室,青岛 266100;中国海洋大学环境科学与工程学院,青岛 266100;中国海洋大学环境科学与工程学院,青岛 266100;中国海洋大学环境科学与工程学院,青岛 266100【正文语种】中文【中图分类】P631.3【相关文献】1.超高密度跨孔电阻率法成像在灌注桩埋深探测中的应用 [J], 柴伦炜;汤国毅;王国群;胡亿平2.高密度电阻率法在水电工程岩溶探测中的研究与应用 [J], 杨嘉明;杨雪;朱冠宇3.高密度电阻率法在南水北调输水管道渗漏探测中的应用 [J], 张巍;周瑜琨;刘立岩;陈俊良4.高密度电阻率法在咸水入侵监测中的应用 [J], 陈学群;李成光;田婵娟;刘丹;辛光明;管清花5.高密度电阻率法在煤矿采空区探测中的应用——以府谷县亿源煤矿有限公司二盘区为例 [J], 程旭波因版权原因，仅展示原文概要，查看原文内容请购买。
电阻率测深法在某综合仓库找水中的应用
１ 前 言
某仓 库 位于 内蒙古 自治 区呼 和 浩 特 市 附 近 ， 该 地 区地 形 复杂 ， 交通 不便 ， 气 候恶 劣 。此次 物探 的 目的是
查 明该地 区的地 下水 成 因和 分 布 范 围 ， 为 拟 建 的水 源 地寻 找凿 井井 位 。 为 了在 仓 库 库 区 开辟 新 的水 源 地 ， 在库 区周 围进 行 了物探 定井 工作 。
基 础
当地的大气降水 ， 大部分以洪水形式流失 ， 或消耗 于垂 直蒸 发 ， 其余 则 沿第 四 系 巨型 漂 砾 地 层 垂 直 人 渗
地下 ， 第 三 系泥质 岩 为隔水 底板 ， 部 分地 段缺 失 。地 下
ｌ ２ ６
内 蒙 古 水 利
２ ０ １ ４年 第 ３期 （ 总第 １ ５ １ 期）
１ １ ０ ０ Ｑ・ ｍ， 破 碎风 化 花 岗岩 ｐ ｓ＝６ ０ ０～１ ３ ０ ０ ｎ ・ ｍ。
电测深 法是 研究 垂 向地 质 构 造 的地 球 物理 方 法 ， 该方 法 主要用 于 探测 地 层 、 岩 性 在 垂 直 方 向 的 电性 变 化， 解 决 与深 度有 关 的地质 问题 ， 是 寻找 地下 稳伏 蓄水 构造 、 追 踪断层 方 向 、 圈定 破碎带 范 围最 有效 的物 探方
在 冲沟 的上 游段 ， 第 四系 的潜 水 基 本 通 过 下 游排 泄 掉
了， 所 以地处 上游 段 的第 四系地 层 基 本 上 没有 可 供 开 采利 用 的地 下水 源 。在 缺 失 第 三 系 或基 岩 裸 露 地 段 ，
该测 区属 大青 山冲沟地 带 ， 冲沟 近南 北走 向 ， 东西 两侧 为高 山 ， 其 地 势北 高南 低 ， 地 势 险恶 ， 地 质 条 件 复 杂， 地 下水 分 布极 不均匀 ， 储 存层 位条 带状 明显 。在此
电阻率法找水在四平市区应用的体会
电阻率法找水在四平市区应用的体会电阻率法是一种常用的地下水勘探方法，通过测量不同地层的电阻率差异来推测水的存在情况。
在四平市区的实际应用中，电阻率法为我们提供了很大的帮助，下面我将分享一下我的体会。
首先，电阻率法在四平市区的水资源勘探中起到了重要的作用。
四平市位于吉林省东部，地下水资源的探测对于城市发展和居民生活至关重要。
而电阻率法能够快速、有效地勘探到地下水的分布情况，为后续的水源开发和利用提供了科学依据。
其次，电阻率法具有操作简便、成本相对较低的特点。
相比于其他地下水勘探方法，如钻孔、水利探坑等，电阻率法无需进行大量的工程施工，只需要利用地面上的电极进行测量即可。
这不仅减少了勘探过程中的人力、物力资源的消耗，还能够节约勘探成本，将更多的资源用于水资源的利用和保护上。
另外，电阻率法的勘探结果准确可靠。
通过对地下地层的电阻率测量，可以推测出不同层次的土层与岩石的类型和水的存在情况。
在四平市区的实践中，通过电阻率法勘探到的水源位置和水质情况与实际情况相符，验证了该方法的准确性和可靠性。
此外，电阻率法还可以提供更多的地下信息。
通过对地下地层电阻率的测量，我们不仅可以了解到地下水的分布情况，还可以推测地下岩石的层次结构、土壤的性质等。
这些信息对于城市规划、地质灾害评估等方面具有重要意义，可以为城市的可持续发展提供科学依据。
然而，电阻率法也存在一些局限性。
首先，由于地下介质的复杂性，电极的布设和电阻率的测量可能受到一些干扰因素的影响，如地下管道、高压线等。
这些因素会对测量结果产生误差，需要经验丰富的专业人员进行数据处理和分析，以确保结果的准确性。
其次，电阻率法只能提供地下水的大致位置和存在情况，对于水源的具体质量和储量等信息了解不够详细，需要结合其他勘探方法进行综合分析。
综上所述，电阻率法在四平市区水资源勘探中具有重要的应用价值。
它不仅操作简便、成本较低，还能够提供准确可靠的勘探结果和更多的地下信息。
然而，我们也需要认识到其局限性并结合其他方法进行综合分析。

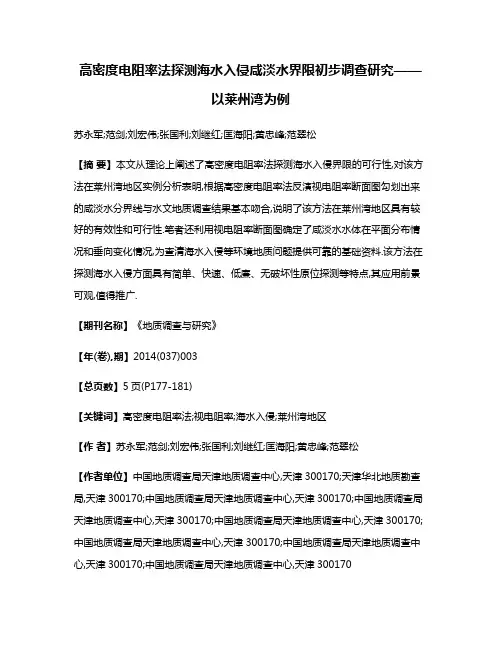

高密度电阻率法探测海水入侵咸淡水界限初步调查研究——以莱州湾为例
