多波束天线通道幅相一致性校正及实现(精)

多波束天线通道幅相一致性校正及实现朱丽龚文斌杨根庆（中科院上海微系统与信息技术研究所,上海 200050）摘要：本文针对多波束天线接收机的通道幅相一致性校正，提出了一种基于自适应算法的校正方法并在FPGA 中实现了该方法。

在满足系统要求的前提下，该方法不但实现起来相对容易，而且算法的精度和动态范围也有一定的保证。

仿真和试验结果表明，该方法是可行的。

关键词：多波束天线，通道失衡，幅相误差，最小均方误差，校正1．引言随着人们对卫星通信要求的不断提高，卫星通信技术得到了很大的发展。

其中，卫星多波束天线目前己成为提高卫星通信性能、降低系统成本的一项关键性技术。

多通道接收机是DBF 天线系统中信号的必经之路，正是这种多接收通道的结构，使DBF 天线系统增加了幅度和相位误差的潜在来源。

与多个天线阵列相连接的多个接收机通道必须要有很高的一致性，否则通道间的失配将严重影响数字波束系统的性能。

对多通道间误差的校正正是星载数字多波束天线的关键技术之一。

由于目前国内对星载DBF 天线的研究还处于初级阶段，所以需要更多的借鉴智能天线、自适应天线和雷达等领域已有的研究成果。

本文主要针对基于卫星应用的两维阵列DBF 天线系统，采用目前最常用的LMS 算法设计并在FPGA 中实现了对其前端射频多通道接收机的幅相校正系统，最后给出了测试结果。

测试结果表明，这种采用定点数制的LMS 算法对系统的幅相误差具有较好的校正性能。

2．数字多波束天线的幅相校正原理数字多波束天线的组成如图1所示。

前端天线阵是由多个天线单元组成两维阵列，阵元接收的信号经射频前端电路、A/ D 转换电路、数字下变频器后送入数字波束形成器处理。

[2][1]设计一个六边形排列的7单元天线阵，A/D后端的数字下变频器和波束形成器均采用FPGA 实现。

天线阵接收到的信号首先通过射频通道混频后得到中频信号，再将此模拟中频信号经过ADC 后得到数字中频信号，然后送入DDC 进行下变频；下变频后，每路信号分为正交的I、Q 两路，这些正交的信号再送入波束成形器中进行波束成形，最后的输出即为合成的波束。

基于LMS算法的智能天线的MATLAB仿真

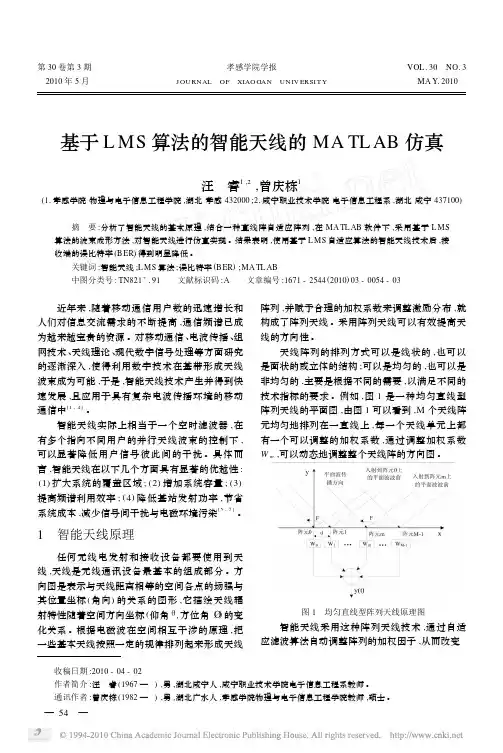

第30卷第3期孝感学院学报VOL.30　NO.3　2010年5月J OU RNAL　OF　XIAO GAN　UNIV ERSIT Y MA Y.2010　基于L MS算法的智能天线的MA TL AB仿真汪　睿1,2,曾庆栋1(1.孝感学院物理与电子信息工程学院,湖北孝感432000;2.咸宁职业技术学院电子信息工程系,湖北咸宁437100)摘　要:分析了智能天线的基本原理,结合一种直线阵自适应阵列,在MA TL AB软件下,采用基于L MS 算法的波束成形方法,对智能天线进行仿真实现。
