降膜蒸发器分布器的种类及其异同点
降膜式蒸发器液体分布装置的结构优化设计
蒸发器设计较为简单，不容易出现结垢，稳定性比较好，适合大流量的操作，在很多浓缩领域应用比较广泛，如果汁等行业。
3 基本结构盘式分布器一般可以分为两个部分：其一，初始分布装置通常是圆形或者弧形迎料板等结构；其二，分布盘上则是开有一定数量、一定大小、按一定规律分布的筛孔，这样就能够将流过筛孔的布料，按照一定规律进行布料，提高了布料的效率，也能确保布料的均匀分布。
因此根据分布盘的数量多少来分为二级盘式分布、三级盘式分布器以及多级盘式分布器。
但是过多的分布盘会使得设备的高度相应增加，分布盘之间的间距及相对平行度难以保证。
大量的实际应用表明一般二级盘式分布器及三级盘分布器已能满足分布要求。
图1为三级盘式分布器的基本结构，由迎料板和两个多孔筛板分布盘组成。
通常我们把上分布盘称为分布堰，下分布盘称为分布盘。
操作时，料液从进料管流到迎料板，再由迎料板分散开来落到分布堰，经过分布堰的筛孔落到分布盘上，再由分布盘上的筛孔落到管板的管桥上，最终流入降液管内。
分布盘上设置有平衡管(升气导管)，其管口与降液管一一对应，以防止蒸发过程中产生的二次蒸汽对分布盘上下落的料液产生扰动，确保料液平稳均匀布膜。
图1 盘式分布器结构0 引言降膜蒸发器因蒸汽利用率高、易于处理热敏性物料等优点，被广泛应用在化工、制药、乳品、饮料等领域[1-3]。
降膜蒸发器良好运行的条件之一是液体沿降液管均匀分布，其中，布液系统是其中的关键，系统是否稳定、设计是否合理，对于蒸发器的作用发挥具有重大的影响[4]。
液体分布装置是降膜蒸发器关键部件之一，也是布液系统的重要组成部分。
本文将在阐述液体分布装置的设计基本要求、结构选型等内容的基础上，重点对其盘式分布器进行结构优化设计。
1 设计基本要求对于液体分布装置来说，在设计的过程中，应当把握好一些基本的原则和要求。
一是装置设计应当要以料液分布均匀为基础，只有做到分布均匀，才能够保证料液不偏流，避免降液管干壁的情况发生。
关于降膜蒸发器的布膜器的设计研究
48化工设计2023，33（2）CHEMICAL ENGINEERING DESIGN关于降膜蒸发器的布膜器的设计研究亓建伟* 刘群世 秦 静 叶 亮 李碧仙 王 莉 中国成达工程有限公司 成都 610041摘要 降膜蒸发器的大型化和应用日益广泛，本文对其关键部件-布膜器进行深入研究，通过对布膜器的结构参数和工艺参数的分析，使降膜蒸发器更好地服务于用户。
关键词 降膜蒸发器 布膜器 蒸发在石油化工装置中，为了提高传热效率，采用降膜蒸发器是一个解决办法。
降膜蒸发器具有物料停留时间短、阻力降低、传热效率高、蒸汽利用率高、结垢少等优点，广泛用于化工、轻工、食品、制药等行业中。
1 降膜流动及降膜蒸发的原理1.1 降膜流动原理降膜流动是一种两相流。
管内液体在重力、离心力及剪切力的作用下，沿着管内壁下滑。
液体薄膜沿着某种形式的固体壁面流动，同时液体薄膜由于受热蒸发变成蒸汽，此蒸汽即为二次蒸汽，在加热管内形成气液两相流动。
薄层流体在重力作用下沿倾斜或垂直壁面运动，在开始的一段距离内，运动是加速的，速度分布沿流动方向发展，和管流时一样，也可称这一段为进口段。
经历这一段后，速度分布恒定，沿流动方向的流动特性不再变化。
降膜流动是有自由面的运动，了解这种流体运动的主要困难在于，膜流动的许多特性又都和自由面有关，不能预先准确地确定自由面的位置，而由于自由面的存在，液膜内流动状态的基本类型可以概括为层流、波动层流、湍流及波动湍流等。
1.2 降膜蒸发原理降膜蒸发器内的热传递过程可以简化为如图1的一个局部模型，图中阴影区域为降膜蒸发器内换热管壁的剖面示意图。
热流体和冷流体分别流经换热管内外两侧壁面，并通过换热管壁实现热量的传递。
图1 换热管局部传热过程示意图在换热管的外壁表面通蒸汽，而在换热管的内壁表面，进入降膜蒸发器的液体经过液体分布器的均匀分布，以厚度均匀的膜状形式沿着内壁表面流下。
蒸汽与温度相对较低的换热管外壁在其界面处发生热传递，部分热量从热的蒸汽传递给壁面。
降膜蒸发的研究情况
降膜蒸发的研究情况降膜蒸发是液体在重力和界面剪切力作用下，呈膜状向下流动被加热蒸发的过程。
降膜蒸发器主要有三类：水平管式降膜蒸发器、竖直管式降膜蒸发器和板式降膜蒸发器。
水平管降膜蒸发器中，液体经过分布器在水平管束外面形成液膜，在重力作用下向下流动。
竖直管降膜蒸发器中，液体从顶部进入，在液体分布器作用下在管内形成液膜，在重力的作用下沿管内壁呈膜状向下流动。
板式降膜蒸发器是在重力作用下，液体在加热板壁面上形成薄膜向下流动。
近年来，因为能源危机和环境问题，对于耗能设备的要求越来越高，开发高效蒸发设备对工业来说有重要意义。
降膜蒸发具有物料与加热面接触时间短、热通量高、压降小、静压头低和持液量低等优点，在较低的流率、较低蒸发温度下就有比较高的传热系数，因此在化工、医药、食品、冶金、轻工及海水淡化等工业生产中得到了广泛应用。
降膜蒸发中，下降液体在壁面铺展形成液膜，既增大了气液接触面积又降低了通过液膜的热力学阻力，同时也降低了蒸汽流经液膜表面的流动阻力。
降膜流动由于广泛应用于工业传热和传质过程中，引起了研究者大量的关注。
对于降膜蒸发的研究最早开始于Nesselt，随后很多研究者进行了实验和理论研究，试图给出降膜蒸发的传热关联式、传热传质的影响因素。
但是因为降膜蒸发中蒸发和沸腾的同时存在，很难分出各自单独的影响，而且由于实验过程中的模型及参数简化等因素，这些研究能够为工业应用提供的指导意义有限，还需要深入研究。
对于降膜传热过程，很多研究者根据实验提出了不同条件下的关系式。
Chun 和Seban对垂直管外降水膜的传热性能进行了详细的研究，通过测定壁温、饱和蒸汽压确定传热系数，得到实验关联式。
但是他们没有考虑二次蒸汽的影响，尽管如此，很多研究者验证模拟结果时都是依据Chun和Seban得到的关联式。
赵起、邓鸿在接近工业应用的条件下，考虑了二次蒸汽的影响并进行实验，得到了相关实验关联式。
T.A. Adib等用中试规模降膜蒸发器，研究沸腾传热系数以及相关过程参数的变化规律,简化处理了传热系数的影响因素，结果发现纯水的变化规律与非泡核沸腾和湍流形态的数据一致，糖水溶液的传热与降膜蒸发器的整个传热系数的方程式有相同的变化趋势。
薄膜蒸发器的分类及用途
薄膜蒸发器的分类及用途薄膜蒸发器是一种高效、快速的蒸发设备，它通过在加热管壁上形成薄膜状的物料流动，实现了高传热效率和快速蒸发。
在化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程中得到了广泛的应用。
根据不同的成膜原理和物料流动方向，薄膜蒸发器主要分为以下几种类型：1. 升膜蒸发器升膜蒸发器是利用加热蒸汽在蒸发管内形成高速流动，带动溶液沿管壁上升，形成薄膜状流动。
这种蒸发器适用于处理量较大、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。
2. 降膜蒸发器降膜蒸发器是利用重力作用，使溶液在蒸发管内沿着管壁向下流动，形成薄膜状流动。
这种蒸发器适用于处理量较小、热敏性及易结垢的溶液，尤其适合于高粘度物料的蒸发。
3. 刮膜蒸发器刮膜蒸发器是通过旋转刮板强制成膜，使溶液在蒸发管内形成薄膜状流动。
这种蒸发器具有传热系数大、蒸发强度高、过流时间短、操作弹性大等特点，尤其适用于热敏性物料、高粘度物料及易结晶颗粒物料的蒸发浓缩、脱溶、蒸馏等。
4. 旋转蒸发器旋转蒸发器是一种实验室常用的蒸发设备，通过旋转蒸发瓶和加热浴的方式，使溶液在蒸发瓶内形成薄膜状流动，实现快速蒸发。
这种蒸发器适用于回流操作、大量溶剂的快速蒸发、微量组分的浓缩和需要搅拌的反应过程等。
薄膜蒸发器的用途非常广泛，主要应用于以下几个方面：1. 化工行业在化工行业中，薄膜蒸发器常用于合成树脂、塑料、橡胶、涂料、染料、农药、炸药等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
2. 医药行业在医药行业中，薄膜蒸发器用于抗生素、维生素、中药提取等生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
3. 食品行业在食品行业中，薄膜蒸发器用于果汁、饮料、糖浆、调味品等产品的生产过程中，实现溶剂的蒸发、浓缩和脱溶等过程。
4. 环保行业在环保行业中，薄膜蒸发器用于处理废水、废液等污染物，实现废液中有害物质的蒸发、浓缩和无害化处理。
薄膜蒸发器是一种重要的化工设备，它具有传热效率高、蒸发速度快、物料停留时间短等优点，广泛应用于化工、医药、食品等行业的蒸发、浓缩、脱溶、蒸馏等过程。
薄膜蒸发器的分类比较与选型建议
薄膜蒸发器的分类比较与选型建议薄膜蒸发器是属于单程型蒸发器的一种，即物料在蒸发器内沿管壁加热成膜状流动，一次通过加热室即实现要求的浓度，而停留时间仅数秒或十几秒钟，具有传热效率高，蒸发速度快，物料停留时间短等优势，特别适合于热敏性物料的蒸发。
那么薄膜蒸发器有哪些种类？是怎么分类的呢？我们又该如何选择合适的薄膜蒸发器呢？首先，薄膜蒸发器依照物料在蒸发器内的流动方向及成膜原因的不同分为:升膜蒸发器、降膜蒸发器、升—降膜蒸发器、刮膜蒸发器四种类型。
薄膜蒸发器分类及比较类别物料流动方向成膜原因适用范围升膜蒸发器自下而上受热蒸发流动稀溶液、热敏性及易起泡的溶液降膜蒸发器自上而下重力作用浓度较高、粘度较大的物料，易结晶结垢的溶液不适用升—降膜蒸发器先升后降蒸发流动重力作用粘度更改很大，水分蒸发量不大的物料刮膜蒸发器自上而下旋转刮片刮带成膜高粘度、热敏性和易结晶、结垢的物料一、升膜蒸发器升膜蒸发器原材料子液经预热后由蒸发器的底部进入，加热蒸汽在管外冷凝。
当溶液受热沸腾后快速汽化，所生成的二次蒸汽在管内高速上升，带动液体沿管内壁成膜状向上流动，上升的液膜因受热而连续蒸发。
故溶液自蒸发器底部上升至顶部的过程中渐渐被蒸浓，浓溶液进入分别室与二次蒸汽分别后由分别器底部排出。
升膜蒸发器适用于蒸发量较大（即稀溶液）、热敏性及易起泡沫的溶液，但不适于高粘度、有晶体析出或易结垢的溶液。
二、降膜蒸发器降膜蒸发器的原材料子液由加热管的顶部加入。
溶液在自身重力作用下沿管内壁呈膜状下流，并被蒸发浓缩，汽液混合物由加热管底部进入分别室，经气液分别后，完成液由分别器的底部排出。
为使溶液能在壁上均匀成膜，在每根加热管的顶部均需设置液体布膜器。
布膜器的型式有多种。
降膜蒸发器可以蒸发浓度较高的溶液，对于粘度较大的物料也能适用。
但对于易结晶或易结垢的溶液不适用。
另外，由于液膜在管内分布不易均匀，与升膜蒸发器相比，其传热系数较小。
三、升—降膜蒸发器将升膜和降膜蒸发器装在一个外壳中，即构成升—降膜蒸发器，原材料子液经预热后先由升膜加热室上升，然后由降膜加热器下降，再在分别室中和二次蒸汽分别后即得完成液。
升、降膜蒸发器

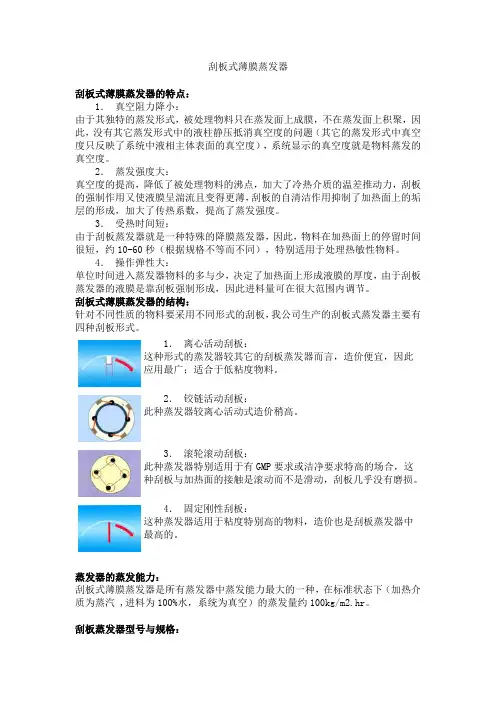

刮板式薄膜蒸发器刮板式薄膜蒸发器的特点：1．真空阻力降小：由于其独特的蒸发形式，被处理物料只在蒸发面上成膜，不在蒸发面上积聚，因此，没有其它蒸发形式中的液柱静压抵消真空度的问题（其它的蒸发形式中真空度只反映了系统中液相主体表面的真空度），系统显示的真空度就是物料蒸发的真空度。
2．蒸发强度大：真空度的提高，降低了被处理物料的沸点，加大了冷热介质的温差推动力，刮板的强制作用又使液膜呈湍流且变得更薄，刮板的自清洁作用抑制了加热面上的垢层的形成，加大了传热系数，提高了蒸发强度。
3．受热时间短：由于刮板蒸发器就是一种特殊的降膜蒸发器，因此，物料在加热面上的停留时间很短，约10-60秒（根据规格不等而不同），特别适用于处理热敏性物料。
4．操作弹性大：单位时间进入蒸发器物料的多与少，决定了加热面上形成液膜的厚度，由于刮板蒸发器的液膜是靠刮板强制形成，因此进料量可在很大范围内调节。
刮板式薄膜蒸发器的结构：针对不同性质的物料要采用不同形式的刮板，我公司生产的刮板式蒸发器主要有四种刮板形式。
1．离心活动刮板：这种形式的蒸发器较其它的刮板蒸发器而言，造价便宜，因此应用最广；适合于低粘度物料。
2．铰链活动刮板：此种蒸发器较离心活动式造价稍高。
3．滚轮滚动刮板：此种蒸发器特别适用于有GMP要求或洁净要求特高的场合，这种刮板与加热面的接触是滚动而不是滑动，刮板几乎没有磨损。
4．固定刚性刮板：这种蒸发器适用于粘度特别高的物料，造价也是刮板蒸发器中最高的。
蒸发器的蒸发能力：刮板式薄膜蒸发器是所有蒸发器中蒸发能力最大的一种，在标准状态下（加热介质为蒸汽 ,进料为100%水，系统为真空）的蒸发量约100kg/m2.hr。
刮板蒸发器型号与规格：。
一种降膜蒸发器分布器的制作方法
一种降膜蒸发器分布器的制作方法降膜蒸发器分布器是一种用于在降膜蒸发过程中均匀分布液体的装置。
它的制作方法可以分为以下几个步骤。
需要准备制作分布器所需的材料。
一般来说，分布器可以使用不锈钢、塑料或陶瓷等材料制作。
选择合适的材料取决于具体的工作条件和要求。
接下来，根据设计要求绘制分布器的形状和尺寸。
分布器通常是一个带有许多小孔或槽的板状结构。
在绘制分布器的过程中，需要考虑液体的流动特性和均匀分布的要求，确保分布器能够有效地将液体均匀分布到整个蒸发器的表面。
然后，使用适当的工具和设备将绘制好的分布器形状切割出来。
根据材料的不同，可以使用切割机、激光切割机或其他合适的切割设备进行切割。
确保切割出来的分布器形状准确无误。
接下来，根据设计要求，在分布器表面进行必要的加工和处理。
例如，可以使用钻床或冲压机等设备在分布器上钻孔或冲出槽，以实现液体的均匀分布。
加工和处理的具体方法取决于分布器的形状和设计要求。
进行分布器的组装和安装。
将切割好并加工处理过的分布器与蒸发器的其他部件进行连接和固定。
确保分布器与其他部件之间的连接牢固可靠，并且分布器能够正常工作。
需要注意的是，在制作降膜蒸发器分布器时，应严格按照设计要求进行操作，避免出现任何偏差或错误。
此外，在使用过程中，还应定期检查和维护分布器，确保其正常运行和长久使用。
降膜蒸发器分布器的制作方法包括准备材料、绘制分布器形状、切割分布器、加工处理分布器和组装安装等步骤。
通过合理的制作方法和严格的操作，可以制作出高质量的降膜蒸发器分布器，满足工业生产中的液体均匀分布需求。
蒸发器
薄膜式蒸发器（一）分类1 管式薄膜蒸发器升膜式蒸发器降膜式蒸发器升降膜式蒸发器2 刮板式薄膜蒸发器3 离心薄膜蒸发器（一）管式薄膜蒸发器这类蒸发器的特点是液体沿加热管壁成膜而进行蒸发。
按液体动流动方向可分为：升膜式、降膜式、升降膜式等。
1 升膜式蒸发器结构升膜式蒸发浓缩设备是指在蒸发器中形成的液膜与蒸发的二次蒸汽气流方向相同，由下而上并流上升。
设备的基本结构如图9所示。
物料从加热器下部的进料管进入，在加热管内被加热蒸发拉成液膜，浓缩液在二次蒸汽带动下一起上升，从加热器上端沿汽液分离器筒体的切线方向进入分离器，浓缩液从分离器底部排出，二次蒸汽进入冷凝器。
对浓缩倍数要求高的工艺条件，如果物料对加热时间相对较长无不良后果，可将从排料口放出的浓缩液部分回流至进料管，以增加浓缩倍数。
由于在蒸发器中物料受热时间很短，对热敏性物料的影响相对较小，此种蒸发器对于发泡性强、稍度较小的热敏性物料较为适用。
但不适用于黏度较大，受热后易产生积垢或浓缩时有晶体析出的物料。
图9 升膜式蒸发器2 升膜式蒸发器成膜原理升膜式蒸发器正常操作的关键是让液体物料在管壁上形成连续不断的液膜。
液膜在长管中形成过程如图10所示, 图11a-h是分阶段解释在长管中气、液两相的变化及液膜形成的过程。
图11a 如果物料进入蒸发器时的温度低于其沸点，蒸发器中有一段加热管作为预热区，传热方式为自然对流。
为了维持蒸发器正常操作，加热管中液面一般为管高度的1／4～1／5，液面太高，设备效率低，出料达不到要求的浓度，控制适当的进料量和进料温度，使设备处于较佳的工作状态。
图11b 物料经加热达到沸腾温度时，溶液便开始沸腾，产生蒸汽气泡分散于连续的液相中。
由于蒸汽气泡的密度小，故气泡通过液体而上升。
流体比重降低。
图12 液体继续受热，温度不断上升。
随着气泡量的不断增加，小气泡结合形成较大的气泡，气体上升的速度则加快。
液相因混有蒸汽气泡，使液体静压头下降。
图11c 当气泡继续增大形成柱状，占据管子中部的大部分空间时，气体以很大的速度上升，而液体受重力作用沿气泡边缘下滑。
刮板式薄膜蒸发器降膜式
刮板式薄膜蒸发器降膜式
刮板式薄膜蒸发器和降膜式蒸发器都是常见的薄膜蒸发器类型，它们在原理和结构上有所不同。
刮板式薄膜蒸发器通过旋转的刮板将物料在蒸发器内壁上形成薄膜，以增加热交换表面积，从而提高蒸发效率。
物料在刮板的推动下沿着蒸发器内壁流动，同时受到加热介质的加热，实现蒸发过程。
刮板式薄膜蒸发器适用于高粘度、易结垢或需要强制搅拌的物料。
降膜式蒸发器则是通过将物料从上向下喷淋到蒸发器的内壁上，形成薄膜并在重力作用下向下流动。
在流动过程中，物料与加热介质进行热交换，实现蒸发。
降膜式蒸发器适用于低粘度、流动性较好的物料，能够在较低的温度下进行蒸发。
选择使用刮板式薄膜蒸发器还是降膜式蒸发器，取决于物料的性质、粘度、蒸发要求以及工艺条件等因素。
刮板式薄膜蒸发器适用于处理高粘度、易结垢或需要搅拌的物料，而降膜式蒸发器则更适合处理低粘度、流动性好的物料。
在实际应用中，需要根据具体情况进行选择和设计。
降膜蒸发器--1615
图11-5 列文式蒸发器 1-加热室 2-加热管 3-循环管 4-蒸发室 5-除沫器 6-挡板 7-沸腾室
降膜式蒸发器
工作原理：物料从加热管上 部进入，经分配器导流管进入 加热管，沿管壁成膜状向下流。
降膜式蒸发器
构造：
由加热室和分离室组成 加热室不但有许多垂直长
管，还在管顶部设置液体 分布器 分离室在加热室的底部侧 面，与抽真空设备相连
蒸发器分类：
按操作方式可分为单效蒸发、多效蒸发和直 接接触蒸发；
按流体循环方式可分为不循环型蒸发、自然 循环型蒸发、强制循环型蒸发、刮膜式蒸发 及离心式薄膜蒸发。
中央循环管式蒸发器
二次蒸汽
4
料液
1
2
冷凝水
3
液体的循 环
加热蒸汽
2
完成液
图11-2 中央循环管式蒸发器 1-外壳 2-加热室 3-中央循环管 4-蒸发室
降膜的形成
管内的液膜下降的三个动力：一是物料本身的 重力；二是在蒸发器顶部的物料由于超沸点进料所 产生的大量的二次蒸汽向下的冲力；三是蒸发器下 部的真空度较大。
降膜式蒸发器关键的问题是液料的分配，为了 使液体均匀分布与各加热管中，可采用不同的分布 器：
降膜式蒸发器的分配器
螺纹导流管
导流棒
齿形溢流口
切线进料旋流器
分配筛板
1.加热管 2.管板 3.分配盘 4.折流板 5.物料进口
降膜蒸发器的特点
(1) 可以浓缩高粘度的液体。 (2)停留时间短，可以处理热敏性物料。可以在
较低温差下操作，特别适用于多效蒸发以及 利用热泵再压缩二次蒸汽或利用废蒸汽加热 等场合，以节约能源。 (3)加热管内高速流动的蒸汽使产生的泡沫极易 破坏消失，适用于容易发泡的料液。 (4) 制造费用不高，投资少，占地面积小。
降膜蒸发器的研究
引言降膜蒸发器是一种传统高效的蒸发设备，具有温差小、工作寿命长和效率系数不受限制等众多优点，目前已经应用于制冷、化工、石油和最新的海水淡化领域。
在制冷行业中，与满液式蒸发器相比，降膜蒸发器具有热交换系数高和制冷剂充注量少的等优点。
近年来，随着能源价格的不断上涨，环保理念深入人们生活和工业对设备的能耗要求越来越高，人们开始高度重视提高蒸发器的传热性能和蒸发效率，伴随着普遍的认识与提高，这不仅对于降低工程投资和节能降耗有重要的意义，也对我国环保事业的发展具有战略性的意义。
1 降膜蒸发器1.1 降膜蒸发器的基本原理降膜蒸发是在降膜蒸发器的加热室加入液料，液料经过液料分布与成膜装置，被均匀地分配到各个换热管内，在真空诱导以及气流的作用下，形成均匀完整的薄膜状气液混合物在降膜蒸发器中均匀流动。
在薄膜状液料流动过程中，被加热介质进行充分加热进行汽化，产生液相与气相共同进入降膜蒸发器的分离室中，气液经过分离室的分离，蒸汽进入冷凝器进行冷凝，同时液体则被从分离室中排除，以便进行下次的循环使用，这是降膜蒸发器的基本原理。
1.2 降膜蒸发器的特点1）气液混合物的停留时间短，使其对热敏性的液料不会降解。
2）由于气液混合物呈薄膜状，流速大，这提高了蒸发器的热交换系数，提高了能源的利用率。
3）由于降膜蒸发器的压力降低差值相对较小，以此降膜蒸发器的工艺侧压力和温度接近常温常压，可以减少外部压力和热源的使用。
4）由于降膜蒸发器的工艺设计中采用了部分重力作用来推动液料的运动。
而不是一般的靠温度差推动液料的向下运动，所以这种蒸发器的环保节能价值更高。
5）降膜蒸发器的操作性能主要取决于气液体分布器的性能，这使得降膜蒸发器性能提高具有很大的局限性。
6）为了保证降膜蒸发器输送管内完全湿润，必须使用较长的输送管道和较高的液料的流量。
1.3 降膜蒸发器的常见类型降膜蒸发器按分布液壁的类型不同可以分为三种：水平管式降膜蒸发器、竖直管式降膜蒸发器和板式降膜蒸发器。
详谈降膜蒸发器的分布器
第34卷第4期2020年7月天津化工Tianjin Chemical IndustryVol.34No.4Jul.2020•综述•详谈降膜蒸发器的分布器刘向阳(天津渤化永'化工股*有限公司，天津300450)摘要：本文介绍了降膜蒸发器结构、特点和蒸发原理。
详细对降膜蒸发器的各种分布器进行了介绍。
本文将重点介绍一种用于热敏物质的降膜蒸发器的分离式分布器,供同行参考。
希望对同行就降膜蒸发器和分布器的选用提供一些建议。
关键词：降膜蒸发器；分布器；热敏物质doi:10.3969/j.issn.1008-1267.2020.04.001中图分类号：TQ051.6文献标志码:A文章编号：1008-1267(2020)04-0001-031概述降膜蒸发器是一种常见的蒸发分离设备。
降膜蒸发器一般为立式列管换热器，由分布器、换热器和分离器组成。
管程中液体物料成膜状沿管壁流下，壳程通入加热介质。
具体为液体物料从蒸发器的顶部进入，经过分布器将物料分布成膜状，在重力和压力的共同作用下沿换热管内壁呈膜状下降，在下降的过程中物料与壳程的加热介质进行热交换而被加热，液体物料沿加热管往下流，并被加热，直至加热器底部。
由于压力的作用物料仍未蒸发，热物料进入分离器后由于体积的突，物料被蒸，物成为蒸被分离。
的液体和蒸发的蒸汽进入分离器进行分离，液从分离器底部流，物从顶部，达到蒸发分离的目的。
由于物料成膜状流动，使总传热数，换热同物料是自由体下动，与加热介质，热物质，蒸发的用。
为使物料成膜状，使用分布器，见的种流分布器分布器分布器。
是在加热管口加一流管，用重力和流体的使物料成膜状流动，是的，作为介的重，将介一种用于热物质蒸发的分离式、分布器，物料经过一分离器分布后，在分离分布器沿与换热管同的流下而在换热管中成膜状流动。
由于分布器与换热器管，物料主分布器上，达到热敏物质的。
同行。
2降膜蒸发器的特点2.1降膜蒸发器用被蒸发液体在直管中成膜流动，在的内与热流体进行热交换使物蒸发，达到分离的目的，蒸发：蒸发、的液，.用于蒸发的液。
