5.2室外消防水泵接合器及地上消火栓

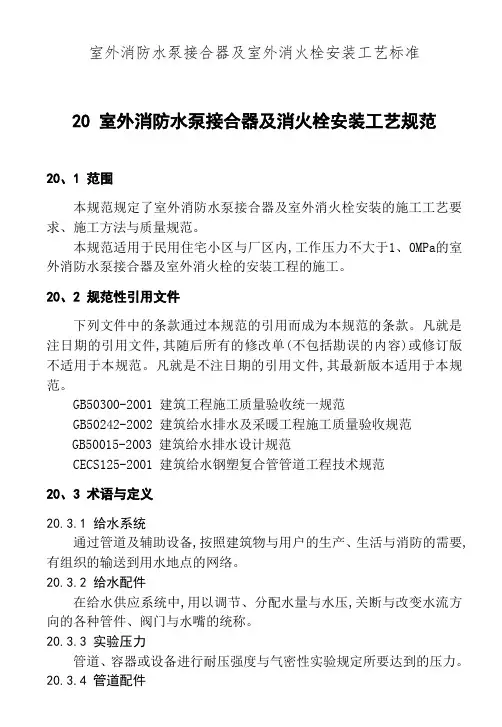

室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20.1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法和质量规范。
本规范适用于民用住宅小区和厂区内，工作压力不大于1.0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20.2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本规范。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20.3 术语和定义20.3.1 给水系统通过管道及辅助设备，按照建筑物和用户的生产、生活和消防的需要，有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中，用以调节、分配水量和水压，关断和改变水流方向的各种管件、阀门和水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度和气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子，钢塑复合管含衬塑钢管和涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽，通过专用卡箍，辅以橡胶密封圈，扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20.4 施工准备20.4.1 技术准备20.4.1.1 施工图应经设计单位、建设单位、监理单位和施工单位会审，并经设计单位进行设计交底；图纸会审应形成会审纪要，设计变更应经过设计单位同意。
20.4.1.2 编制《施工方案》，并报上级主管部门和监理单位审核批准。
20.4.1.3 熟悉施工图，熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范和规范图等。

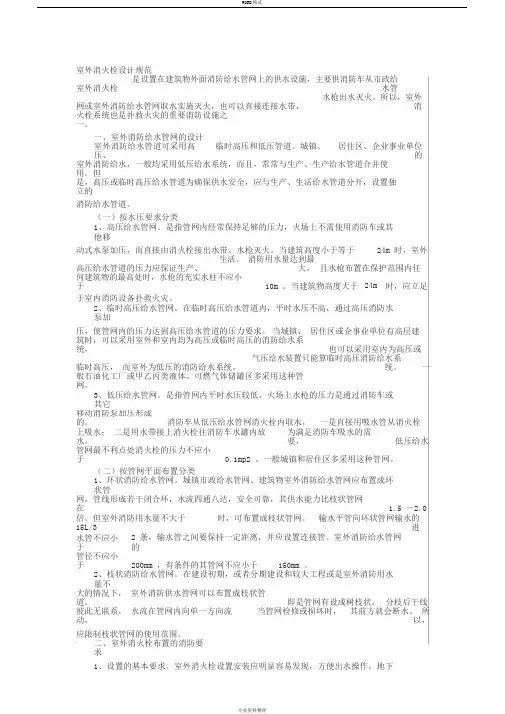

室外消火栓设计规范
室外消火栓设计规范室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火。
所以，室外消火栓系统也是扑救火灾的重要消防设施之一。
一、室外消防给水管网的设计室外消防给水管道可采用高压、临时高压和低压管道。
城镇、居住区、企业事业单位的室外消防给水，一般均采用低压给水系统，而且，常常与生产、生产给水管道合并使用。
但是，高压或临时高压给水管道为确保供水安全，应与生产、生活给水管道分开，设置独立的消防给水管道。
（一）按水压要求分类1、高压给水管网。
是指管网内经常保持足够的压力，火场上不需使用消防车或其他移动式水泵加压，而直接由消火栓接出水带、水枪灭火。
当建筑高度小于等于24m 时，室外高压给水管道的压力应保证生产、生活、消防用水量达到最大，且水枪布置在保护范围内任何建筑物的最高处时，水枪的充实水柱不应小于10m 。
当建筑物高度大于24m 时，应立足于室内消防设备扑救火灾。
2、临时高压给水管网。
在临时高压给水管道内，平时水压不高，通过高压消防水泵加压，使管网内的压力达到高压给水管道的压力要求。
当城镇、居住区或企事业单位有高层建筑时，可以采用室外和室内均为高压或临时高压的消防给水系统，也可以采用室内为高压或临时高压，而室外为低压的消防给水系统。
气压给水装置只能算临时高压消防给水系统。
一般石油化工厂或甲乙丙类液体、可燃气体储罐区多采用这种管网。
3、低压给水管网。
是指管网内平时水压较低，火场上水枪的压力是通过消防车或其它移动消防泵加压形成的。
消防车从低压给水管网消火栓内取水，一是直接用吸水管从消火栓上吸水；二是用水带接上消火栓往消防车水罐内放水。
为满足消防车吸水的需要，低压给水管网最不利点处消火栓的压力不应小于0.1mp2 。
一般城镇和居住区多采用这种管网。
（二）按管网平面布置分类1、环状消防给水管网。
城镇市政给水管网、建筑物室外消防给水管网应布置成环状管网，管线形成若干闭合环，水流四通八达，安全可靠，其供水能力比枝状管网在 1.5 ―2.0倍。

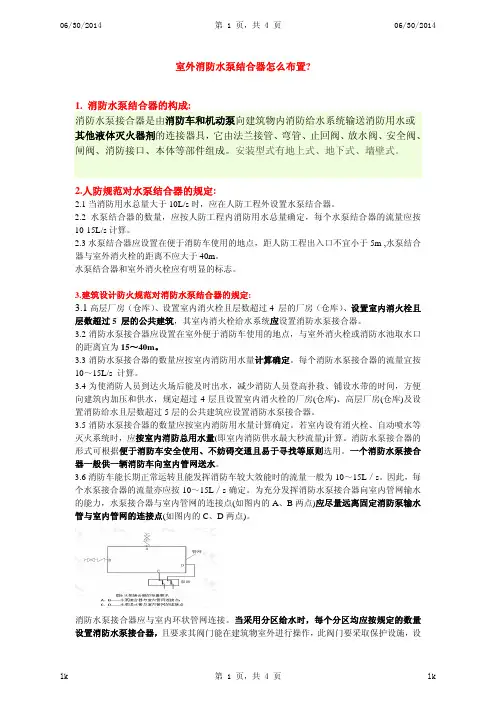

室外消防水泵结合器怎么合理的布置
室外消防水泵结合器怎么布置?1. 消防水泵结合器的构成:消防水泵接合器是由消防车和机动泵向建筑物内消防给水系统输送消防用水或其他液体灭火器剂的连接器具，它由法兰接管、弯管、止回阀、放水阀、安全阀、闸阀、消防接口、本体等部件组成。
安装型式有地上式、地下式、墙壁式。
2.人防规范对水泵结合器的规定:2.1当消防用水总量大于10L/s时，应在人防工程外设置水泵结合器。
2.2 水泵结合器的数量，应按人防工程内消防用水总量确定，每个水泵结合器的流量应按10-15L/s计算。
2.3水泵结合器应设置在便于消防车使用的地点，距人防工程出入口不宜小于5m ,水泵结合器与室外消火栓的距离不应大于40m。
水泵结合器和室外消火栓应有明显的标志。
3.建筑设计防火规范对消防水泵结合器的规定:3.1高层厂房（仓库）、设置室内消火栓且层数超过4 层的厂房（仓库）、设置室内消火栓且层数超过5 层的公共建筑，其室内消火栓给水系统应设置消防水泵接合器。
3.2消防水泵接合器应设置在室外便于消防车使用的地点，与室外消火栓或消防水池取水口的距离宜为15～40m。
3.3消防水泵接合器的数量应按室内消防用水量计算确定。
每个消防水泵接合器的流量宜按10～15L/s 计算。
3.4为使消防人员到达火场后能及时出水，减少消防人员登高扑救、铺设水带的时间，方便向建筑内加压和供水，规定超过4层且设置室内消火栓的厂房(仓库)、高层厂房(仓库)及设置消防给水且层数超过5层的公共建筑应设置消防水泵接合器。
3.5消防水泵接合器的数量应按室内消防用水量计算确定。
若室内设有消火栓、自动喷水等灭火系统时，应按室内消防总用水量(即室内消防供水最大秒流量)计算。
消防水泵接合器的形式可根据便于消防车安全使用、不妨碍交通且易于寻找等原则选用。
一个消防水泵接合器一般供一辆消防车向室内管网送水。
3.6消防车能长期正常运转且能发挥消防车较大效能时的流量一般为10～15L／s。
因此，每个水泵接合器的流量亦应按10～15L／s确定。

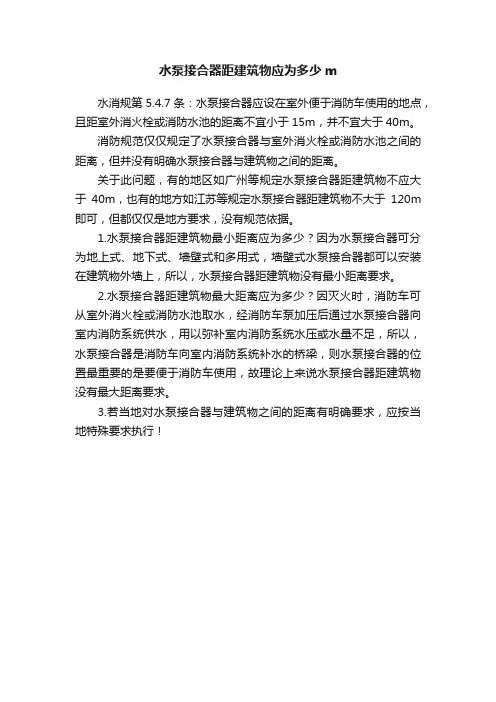

水泵接合器距建筑物应为多少m
水泵接合器距建筑物应为多少m
水消规第5.4.7条：水泵接合器应设在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
消防规范仅仅规定了水泵接合器与室外消火栓或消防水池之间的距离，但并没有明确水泵接合器与建筑物之间的距离。
关于此问题，有的地区如广州等规定水泵接合器距建筑物不应大于40m，也有的地方如江苏等规定水泵接合器距建筑物不大于120m 即可，但都仅仅是地方要求，没有规范依据。
1.水泵接合器距建筑物最小距离应为多少？因为水泵接合器可分为地上式、地下式、墙壁式和多用式，墙壁式水泵接合器都可以安装在建筑物外墙上，所以，水泵接合器距建筑物没有最小距离要求。
2.水泵接合器距建筑物最大距离应为多少？因灭火时，消防车可从室外消火栓或消防水池取水，经消防车泵加压后通过水泵接合器向室内消防系统供水，用以弥补室内消防系统水压或水量不足，所以，水泵接合器是消防车向室内消防系统补水的桥梁，则水泵接合器的位置最重要的是要便于消防车使用，故理论上来说水泵接合器距建筑物没有最大距离要求。
3.若当地对水泵接合器与建筑物之间的距离有明确要求，应按当地特殊要求执行！。
室外消防水泵接合器及室外消火栓安装工艺标准
20 室外消防水泵接合器及消火栓安装工艺规范20、1 范围本规范规定了室外消防水泵接合器及室外消火栓安装的施工工艺要求、施工方法与质量规范。
本规范适用于民用住宅小区与厂区内,工作压力不大于1、0MPa的室外消防水泵接合器及室外消火栓的安装工程的施工。
20、2 规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡就是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版不适用于本规范。
凡就是不注日期的引用文件,其最新版本适用于本规范。
GB50300-2001 建筑工程施工质量验收统一规范GB50242-2002 建筑给水排水及采暖工程施工质量验收规范GB50015-2003 建筑给水排水设计规范CECS125-2001 建筑给水钢塑复合管管道工程技术规范20、3 术语与定义20.3.1 给水系统通过管道及辅助设备,按照建筑物与用户的生产、生活与消防的需要,有组织的输送到用水地点的网络。
20.3.2 给水配件在给水供应系统中,用以调节、分配水量与水压,关断与改变水流方向的各种管件、阀门与水嘴的统称。
20.3.3 实验压力管道、容器或设备进行耐压强度与气密性实验规定所要达到的压力。
20.3.4 管道配件管道与管道或管道与设备连接用的各种零、配件的统称。
20.3.5 钢塑复合管在钢管内壁衬涂一定厚度塑料复合而成的管子,钢塑复合管含衬塑钢管与涂塑钢管。
20.3.6卡箍式连接在管段端部压出凹槽,通过专用卡箍,辅以橡胶密封圈,扣紧沟槽而连接的方式。
20.3.7 压槽采用机械方法将管子端部压出规范凹槽的工艺。
20、4 施工准备20.4.1 技术准备20.4.1、1 施工图应经设计单位、建设单位、监理单位与施工单位会审,并经设计单位进行设计交底;图纸会审应形成会审纪要,设计变更应经过设计单位同意。
20.4.1、2 编制《施工方案》,并报上级主管部门与监理单位审核批准。
20.4.1、3 熟悉施工图,熟悉国家或行业室外消防水泵接合器及室外消火栓安装的施工工艺规范、验收规范与规范图等。
地下式室外消火栓和水泵接合器的区别
地下式室外消火栓和水泵接合器的区别随着社会的发展，日常更应该关注消防设施的重要性，今天
从外观上看室外消火栓显得粗老笨重，通常是单个布置，消防水泵接合器则显得纤细苗条，通。
另外从可以从接口判断：
消防水泵接合器有2个DN65接口;室外消火栓有2个DN65接口和1个DN100接口。
消防水泵接合器：当室内消防水泵发生故障或遇大火，室内消防用水不足时，消防车从室外消火栓、水池、天然水源取水，通过水泵接合器将水送到室内消防给水管网。
接口直径：DN65、DN80两种类型：地上式、地下式、墙壁式设置数量应按室内消防用水量计算确定，每个水泵接合器的流量以10~15L/s计，一般不
少于两个。
室外消火栓安装形式又可分为地上式和地下式。
按消火栓出水口个数分单口式、双口式和三出水口式等。
室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。
消防水泵接合器与室外消防栓的区别：
1、室外消防栓与市政用水相连接，当建筑出现火灾等情况下，消防车可以从此处接水给建筑灭火。
2、室外消防水泵结合器与室内消防管道、喷淋管道连接，当遇到火灾等时，消防车无法从消防栓取水或其他情况下，消防车将接口与消防水泵结合器连接，将消防车自带的水用高压通过消防水泵结合器打到室内消防管、喷淋管进行灭火。
地下式室外消火栓和水泵接合器区别是很大的，一般很少人对这些知识有所了解，所以说要时刻关注，多了解生活安全知识。
消防水泵接合器及室外消火栓安装施工工艺标准
2003-12-01发布 2004-01-01实施目录前言1 适用范围2 规范性引用文件3 施工准备4 施工工艺5 质量标准6 成品保护7 职业安全健康和环境措施8. 质量记录前言建立消防水泵接合器及室外消防栓施工工艺标准既是建筑施工质量验收新版规范的要求,也是规范企业自身的施工行为,是公司健全管理体系,提升企业管理水平的需要,本标准对消防水泵接合器及室外消防栓的施工工艺要求进行了规定。
消防水泵接合器及室外消火栓安装施工工艺标准1 适用范围本工艺标准适用于火力发电厂厂区室外给水管网安装工程的施工。
2 规范性引用文件《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002《给排水标准图集》99S203 、99S201《施工工艺标准编写导则》Q/AEPC-T GC22-20033 施工准备3.1 技术准备施工前平面布置图、系统图、安装图等施工图及有关技术文件应齐全。
3.2 材料准备系统组件、管件及其它设备及材料应符合设计要求和国家现行有关标准的规定，并应具有出厂合格证。
3.3 作业条件3.3.1 施工现场及中使用的水、电、气应满足施工要求，并能保证连续施工。
3.3.2 系统组件、管件及其它设备、材料应能保证正常施工。
4 施工工艺4.1 消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
4.2 消防水泵接合器的安装应符合以下要求：4.2.1 应安装在便于消防车接近的人行道或非机动车行驶地段；4.2.2 地下消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置的固定标志。
4.2.3 地上消防水泵接合器应设置与消火栓区别的固定标志。
4.2.4 墙壁消防水泵接合器的安装应符合设计要求，4.2.5 设计无要求时，其安装高度宜为1.1m，4.2.6 与墙面上的门、窗、孔、洞的净距离不应小2m，且不应安装在玻璃幕墙下方。
关于《高规》水泵接合器设置的一些思考
关于《高规》水泵接合器设置的一些思考作者：cht《高层民用建筑设计防火规范》GB 50045-95（2005年版）7.4.5.2条：7.4.5.2 消防给水为竖向分区供水时，在消防车供水压力范围内的分区，应分别设置水泵接合器。
对于7.4.5.2条，条文说明进行了如下解释：高层民用建筑内部给水一般采用竖向分区给水方式，分区时各分区消防给水管网各自独立，因此在消防车供水压力范围内的每个分区均需分别设置水泵接合器。
只有采用串联给水方式时，上区用水从下区水箱抽水供给，可仅在下区设水泵接合器，供全楼使用。
水泵接合器应与室内环网连接，连接应尽量远离固定消防水泵出水管与室内管网的接点。
可以看出，对于非独立消防给水系统，规范在做出每个防火分区均需分别设置水泵接合器规定的同时，也允许仅在下区设水泵接合器，供全楼使用。
对于非独立消防给水系统，水泵接合器分区分别设置的优缺点各分区分别设置水泵接合器有着十分明显的优点：上下分区基本各自独立，互不影响。
但其自身有不可克服的缺点：按消防规范规定，室外消火栓数量按室外消防用水量确定，每个室外消火栓用水量为10～15L/s；每个水泵接合器的流量也按10～15L/s计算。
当失火期间室内消防供水系统出现故障时，水泵接合器需完成从室外消防水池或室外消火栓转输全部室内消防用水量的任务，所以室外消火栓的数量应按水泵接合器的数量来确定，室外消火栓与水泵接合器应是一一对应的关系，室外消火栓就会随室外水泵接合器的数目增多而增多。
水泵接合器的数目增多还会导致其它的对消防不利因素。
按消防规范要求，水泵接合器与室外消火栓或消防水池的距离宜为15～40m。
消防水池应贮存灭火期间的全部室内外消防用水量(若有可靠的供水源，即当建筑物有城市双向供水时，消防水池才可以考虑减去可补充的部分)。
《高层民用建筑设计防火规范》GB 50045-95（2005年版）7.3.2 符合下列条件之一时，高层建筑应设消防水池：7.3.2.1 市政给水管道和进水管或天然水源不能满足消防用水量。
水泵接合器及地上消火栓安装施工工艺标准.
室外消防水泵接合器及地上消火栓安装施工工艺标准（QB-CNCEC J050502-2004）1 适用范围本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。
2 施工准备2.1 原材料要求：2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求，并有出厂合格证及国家颁发的生产许可证。
2.1.2 给水铸铁管件规格、品种应符合设计要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。
给水铸铁管及管件的承插口的内外径及管件造型规矩，铸铁管及管件有出厂合格证。
2.1.3 阀门无裂纹，开关灵活严密，铸造规矩，手轮无损坏，并有出厂合格证。
2.1.4 钢管及管件，管内壁无飞刺、砂眼，并有出厂合格证。
2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥（采用石膏矾土膨胀水泥或硅酸盐膨胀水泥）。
水泥必须有出厂合格证。
2.1.6 其他材料：精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。
2.2 主要施工机具2.2.1交流弧焊机、导链、滑轮、人字桅杆（架）、电动套丝机。
2.2.2管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。
2.3 作业条件2.3.1各类机具、设备及材料均已进场，并有产品质量合格证。
2.3.2支撑消火栓、阀门的混凝土墩或砖墩已砌筑完，并达到强度。
3 操作工艺3.1 工艺流程3.2 操作细则3.2.1 消防水泵接合器安装3.2.1.1水泵接合器安装在接近主楼外墙的一侧，附近40m以内有可供取水的室外消火栓或消防水池。
3.2.1.2水泵接合器的规格应根据设计选定，有三种类型：地下型、地上型、墙壁型（安装形式见图3.2.1.2（1）、图3.2.1.2（2）、图3.2.1.2(3））。
其安装位置应有明显标志，阀门位置应便于操作，接合器附近不得有障碍物。
安全阀应按系统工作压力确定压力，防止外来水源压力过高破坏室内管网及部件，接合器应有泄水阀。
室外消火栓与水泵结合器
标识要求
对室外消火栓要求： （1）室外地下式消火栓应有直径为100㎜和65㎜的栓口各1个，并应设置永久性固定标志。 （2）室外地上式消火栓应有1个直径为150㎜或100㎜和2个直径为65㎜的栓口。
对室外消火栓要求： （1）室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建 筑一侧。 （2）甲类液体储罐区构筑物的室外消火栓，应设在防火堤或防 护墙外，数量应根据每个罐的设计流量经计算确定，但距罐壁 15m内的消火栓，不应计算在该罐可使用的数量内。 （3）建筑室外消火栓距建筑外墙或外墙边缘不宜小于5.0m。
室外消火栓与水泵接合器
术语
室外消火栓：室外消火栓是设置在建筑物外 面消防给水管网上的供水设施，主要供消防 车从市政给水管网或室外消防给水管网取水 实施灭火，也可以直接连接水带、水枪出水 灭火。
水泵接合器：水泵结合器是建筑室外消防给 水系统的组成部分，主要用于连接消防车， 向室内消火栓给水系统、自动喷水或水喷雾 等水灭火系统或设施供水。
1、查看水泵接合器有无破损、变形、 锈蚀及操作障碍，确保接口完好、无 渗漏； 2、查看标志是否明显、完好； 3、每年进行通水加压测试。
对水泵结合器要求： （1）消防水泵接合器永久性固定标志应能识别其所对应的消防给水系统或水灭火系统， 当有分区时应有分区标识。 （2）地下消防水泵接合器应采用铸有“消防水泵接合器”的标志的铸铁井盖，并应在其 附近设置指示其位置的永久性固定标志。
两者区别
序号 项目
室外消火栓、室内消火栓、水泵接合器定义、设置范围和设置要求
室外消⽕栓、室内消⽕栓、⽔泵接合器定义、设置范围和设置要求⼀、室外消⽕栓、室内消⽕栓、⽔泵接合器的定义1、室外消⽕栓定义室外消⽕栓是设置在建筑物外消防给⽔官⽹上的供⽔设施，也是消防队到场后需要使⽤的基本消防设施之⼀，主要供消防车从市政给⽔官⽹或室外消防给⽔官⽹取⽔向建筑室内消防给⽔系统供⽔，也可以经加压后直接连接⽔带、⽔枪出⽔灭⽕的消防设施。
2、⽔泵接合器定义⽔泵接合器是建筑室外消防给⽔系统的组成部分，主要⽤于连接消防车，向室内消⽕栓给⽔系统、⾃动喷⽔或⽔喷雾等⽔灭⽕系统或设施供⽔的消防设施。
3、室内消⽕栓定义室内消⽕栓是安装在建筑的室内，是控制建筑内初期⽕灾的主要灭⽕、控⽕设备，⼀般需要专业⼈员或受过训练的⼈员才能较好地使⽤和发挥作⽤的消防设施。
⼆、室外消⽕栓设置范围1、城镇（包括居住区、商业区、开发区、⼯业区等）应沿可通⾏消防车的街道设置市政消⽕栓系统。
2、民⽤建筑、⼚房、仓库、储罐（区）和堆场周围应设置室外消⽕栓系统。
3、⽤于消防救援和消防车停靠的屋⾯上，应设置室外消⽕栓系统。
4、耐⽕等级不低于⼆级且建筑体积不⼤于3000m3的戊类⼚房，居住区⼈数不超过500⼈且建筑层数不超过两层的居住区，可不设置室外消⽕栓系统。
三、⽔泵接合器设置范围⾃动喷⽔灭⽕系统、⽔喷雾灭⽕系统、泡沫灭⽕系统和固定消防炮灭⽕系统等系统以及下列建筑的室内消⽕栓给⽔系统应设置消防⽔泵接合器：1、超过5层的公共建筑；2、超过4层的⼚房或仓库；3、其他⾼层建筑；4、超过2层或建筑⾯积⼤于10000m2的地下建筑(地下室)。
四、室内消⽕栓设置范围下列建筑或场所应设置室内消⽕栓系统：1、建筑占地⾯积⼤于300m2的⼚房和仓库；2、⾼层公共建筑和建筑⾼度⼤于21m的住宅建筑；3、建筑⾼度不⼤于27m的住宅建筑，设置室内消⽕栓系统确有困难时，可只设置⼲式消防竖管和不带消⽕栓箱的DN65的室内消⽕栓。
4、体积⼤于5000m3的车站、码头、机场的候车（船、机）建筑、展览建筑、商店建筑、旅馆建筑、医疗建筑和图书馆建筑等单、多层建筑；5、特等、甲等剧场，超过800个座位的其他等级的剧场和电影院等以及超过1200个座位的礼堂、体育馆等单、多层建筑；6、建筑⾼度⼤于15m或体积⼤于10000m3的办公建筑、教学建筑和其他单、多层民⽤建筑。
室外消火栓,消防水池,水泵结合器的区别
室外消火栓，消防水池，水泵结合器的区别水泵接合器当室内消防水泵发生故障或遇大火，室内消防用水不足时，消防车从室外消火栓、水池、天然水源取水，通过水泵接合器将水送到室内消防给水管网。
接口直径：DN65、DN80两种类型：地上式、地下式、墙壁式设置数量应按室内消防用水量计算确定，每个水泵接合器的流量以10~15L/s计，一般不少于两个。
消防水池低层建筑设置消防水池的条件：市政给水管道和进水管或天然水源不能满足消防用水量，或市政给水管道为枝状，或只有一条供水引入管，且消防用水量之和超过25L/s高层建筑有下列情况之一者应设消防水池：1）市政给水管道和进水管或天然水源不能满足消防用水量；2）市政给水管道为枝状或只有一条进水管；3）超过100m的高层建筑；4）不允许消防水泵从室外管网直接吸水；5）当生产、生活、消防用水达到最大时，城市管网压力不能保证10m水柱。
贮存容量(m3）补水时间：48h《建规》：消防水池容量超过1000m3，应分成两个；《高规》：消防水池容量超过500m3，应分成两个室外消火栓1. 室外消火栓用水量（1）城镇、居住区室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。
（按人数）（2）工厂、仓库和民用建筑的室外消防用水量，应按同一时间内的火灾次数和一次灭火用水量确定。
（火灾次数按面积、人数确定）对于民用建筑，同一时间内的火灾次数按1次计算。
（用水量按建筑物体积来确定）2. 室外消火栓的型式室外地上式消火栓、室外地下式消火栓3. 室外消火栓的布置（1）室外消火栓应沿道路设置，道路宽度超过60m时，宜在道路两边设置消火栓，并宜靠近十字路口；（2）消火栓距路边不应超过2m，距房屋外墙不宜小于5m；（3）室外消火栓的间距不应超过120m；（4）室外消火栓的保护半径不应超过150m；在市政消火栓保护半径150m以内，如消防用水量不超过15 L/s时，可不设室外消火栓；（5）室外消火栓的数量应按室外消防用水量计算决定，每个室外消火栓的用水量应按10~15 L/s计算。
