高压旋喷桩施工工艺及要点高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、(空气)成为20~40MPa的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(即旋喷桩),以达到加固地基或止水防渗的目的。
一、适用范围1.可广泛应用于淤泥、淤泥质土、粘性土、粉质粘土、粉土(亚砂土)、砂土、黄土及人工填土中的素填土,甚至碎石土等多种土层。
2.可作为既有建筑和新建建筑的地基加固之用,也可作为基础防渗之用;可作为施工中的临时措施(如深基坑侧壁挡土或挡水、防水帷幕等),也可作为永久建筑物的地基加固、防渗处理。
3.当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时,宜通过试验确定其适用性。
根据喷射方法的不同,可分为单管法、二重管法和三重管法。
单管法:单层喷射管,仅喷射水泥浆。
二重管法:又称浆液气体喷射法,是用二重注浆管同时将高压水泥浆和空气两种介质喷射流横向喷射出,打击破坏土体。
在高压浆液和它外圈围绕气流的共同感化下,破坏土体的能量显著增大,最后在土中构成较大的固结体。
三重管法:是一种浆液、水、气喷射法,使用分别输送水、气、浆液三种介质的三重注浆管,在以高压泵等高压发生装置产生高压水流的周围环绕一股圆筒状气流,进行高压水流喷射流和气流同轴喷射冲切土体,形成较大的空隙,再由泥浆泵将水泥浆以较低压力注入到被切割、破碎的地基中,喷嘴作旋转和提升运动,使水泥浆与土混合,在土中凝固,形成较大的固结体,其加固体直径可达2m。
喷射注浆法的加固半径和许多因素有关,个中包孕喷射压力P、提升速度S、被加固土的抗剪强度τ、喷咀直径d和浆液稠度B。
加固规模与喷射压力P、喷咀直径d成正比,与提升速度S、土的抗剪强度τ和浆液稠度B成反比。
加固体强度与单位加固体中的水泥掺入量和土质有关。
二、成桩机理高压喷射注浆的成桩机理包括以下五种作用:1.高压喷射流切割破坏土体作用。
旋喷注浆法施工工艺和质量标准
旋喷注浆法施工工艺和质量标准旋喷注浆法施工工艺和质量标准编制日期审核日期批准日期摘要修订记录日期修订内容修订人审核人批准人目录一、编制说明 (1)二、概述 (1)三、适用范围 (1)四、准备工作 (2)五、工艺流程图 (3)六、旋喷注浆施工工艺和质量标准 (3)6.1钻机就位 (3)6.2钻孔 (4)6.3试管 (4)6.4喷射注浆 (4)6.5旋喷技术参数 (5)6.6旋喷法形式 (5)6.7喷浆结束与拔管 (6)6.8旋喷冒浆处理 (6)6.9旋喷桩施工质量标准 (7)6.10桩间土开挖和桩头处理 (7)6.11褥垫层铺设工艺流程和质量标准 (7)七、施工质量检测和验收 (8)一、编制说明由集团工程设计中心结合基础工程实际情况综合编制了《旋喷注浆法施工工艺和质量标准》,本标准为试行版。
各运营公司、项目在执行过程中如有疑问和建议,请与集团工程设计中心联系。
二、概述高压喷射注浆法是利用钻机把带有喷嘴的注浆管钻进土层的预定位置后,以高压设备使浆液或水、(空气)成为20~40MPa的高压射流从喷嘴中喷射出来,冲切、扰动、破坏土体,同时钻杆以一定速度逐渐提升,将浆液与土粒强制搅拌混合,浆液凝固后,在土中形成一个圆柱状固结体(旋喷)壁状、盘状、和扇状(摆喷),以达到加固地基或止水防渗的目的。
三、适用范围3.1可应用于淤泥、淤泥质土、粘性土、粉质粘土、(亚粘土)、粉土(亚砂土)、砂土、黄土及人工填土中的素填土甚至碎石土等多种土层;3.2可作为既有建筑和新建建筑的地基加固之用,也可作为基础防渗之用;可作为施工中的临时措施(如深基坑侧壁挡土或挡水、防水帷幕等),也可作为永久建筑物的地基加固、防渗处理;3.3当用于处理泥炭土或地下水具有侵蚀性、地下水流速过大和已涌水的地基工程时,宜通过试验确定其适用性。
四、准备工作旋喷注浆施工前至少应完成下列工作:4.1岩土工程勘查报告;4.2施工图纸会审并形成图纸会审纪要;4.3调查施工场地内的地下和地上管线、建(构)筑物及障碍物,判断可能影响施工或施工影响的范围和程度;4.4《桩高压喷射注浆法复合地基专项施工监理实施细则》、《施工组织设计》或《高压喷射注浆法复合地基专项施工方案》得到总监理工程师的批准;《监理规划》(可根据项目进展进行补充完善)得到监理公司技术负责人的批准;4.5核查旋喷机等设备的技术性能资料,采用的设备必须具有出厂合格证,其性能指标应符合现行国家相关标准的规定,并在检定有效期内;4.6施工方应根据地勘报告,施工图纸及相关规范规程要求,计算并提交桩的《预钻桩深度一览表》给监理工程师,作为双方预控制桩长的依据。
高压旋喷简介
5)冲洗及移动机具:当喷射至设计高程后,应立即拔出注浆管,用清水彻底清洗泥浆泵和高压泵,管内、机内不得残存浆液和其他杂物。然后将机具设备移动至下一孔位。相邻两桩施工间隔不小于24小时,间距不小于4~6米。
序号
机械设备名称
型号
规格
1
高压泥浆泵
SNC—H300型压浆车
30Mpa
2
钻机
XJ—100型工程地质钻机
3
浆液制备机
4
单管
TY—101型导流器及喷头
5
高压胶管
工作压力31Mpa,9MPa
φ19mm~φ22mm
三、施工工艺及技术措施
首先是场地平整,合理布置料棚及机具设备安设地点、水电接头和排水沟位置,尽量紧凑缩短高压软管的距离;然后按照设计标定孔位,同时进行材料储备,最后进行机械检修,就位、试运转。施工工艺流程如图T3-5所示:
附件:
一、高压旋喷注浆法简介
高压旋喷注浆法就是利用钻机把带有特殊喷嘴的注浆管钻进土层的预定位置后,用高压泥浆泵等高压发生装置,使浆液成为20Mpa左右的高压喷射流,从注浆管底部侧面的喷嘴喷出,同时钻杆以一定速度提升,不断以强力冲击切削土体,除一部分细小土粒与浆液冒出表面外,其余在喷射力有效作用范围内从土体剥落下来的土粒与浆液充分搅拌混合,并按一定的浆土比例有规律地重新排列。
高压旋喷注浆法的特点是:(1)设备简单,震动小,噪声低,;(2)施工简便、效果好。旋喷施工时,只需在土层中钻一个φ5cm的小孔,就能在途中喷射成直径为0.4m~4m的固结体,能有效提高地基的承载力;(3)能垂直、倾斜、或水平喷射注浆,适用于己有建筑物的基础加固,具有不损坏原有建筑物上部结构和不影响运营使用的优点。
高压旋喷灌浆施工方案
高压旋喷灌浆施工方案一、工程概况场址区位于河流冲击1级阶地上,地面高程为104.9m,地势平坦开阔,无不良地质现象,泵站厂址区地层由新到老分述如下:①第四系河流I级阶地冲击层:上部为粘士,硬塑状,厚4.5~9.3m;中部为含砂粉质粘土,青灰色,松散状,厚2.5~4.lm;下部为含泥砂砾石,砾石含量约70%,粒径一般1~3m,松散~稍密状,层厚4.7~6m。
②古进系那读组泥岩,灰白色、灰色、半成岩状,属极软岩,具有弱~中等膨胀性,且具有遇水软化,失水干裂的特性。
泵站基础拟置于第四系Ⅰ级阶地砂砾石层上,Ⅰ级阶地砂砾石层满足泵站基础持力层承载力要求,建基面上部的Ⅰ级阶地冲击层各土层稳定性较差,易产生渗透变形,渗透变形方式主要为流土,采取防渗处理。
由于基坑开挖较深(边坡高约14m),为土质边坡,存在基坑开挖边坡稳定问题,应分级进行开挖,每5m分设一条马道,并加强支护,由于建基面位于地下水位以下约10m, 砂砾石层属强透水层,存在基坑涌水问题,施工过程应做好基坑防渗及排水。
二、编制依据1、开挖防渗布置图2、工程量清单。
3、《水工建筑物水泥灌浆施工技术规范》(SL62-2014)4、《通用硅酸盐水泥》(GB175-200)5、《建筑地基处理技术规范》(JGJ79-2012)三、施工总布置1、风、水、电(1)施工用风施工用风采用1台1.05MPa、0.22m3移动式空压机供给,空压机随高压旋喷台车移动。
(2)施工用水施工用水直接由设在泵站进水渠附近的沟内安装水泵取水,供制浆和高压喷射灌浆。
(3)施工用电施工用电从泵站周边供电系统T接,架空线路沿高喷防渗墙轴线布置,钻孔和灌浆设备的用电从配电柜接取,高喷、灌浆设备需用的最小功率为180KW。
2、废水、废浆处理与排放在距泵站高喷防渗墙轴线内侧位置挖条宽50cm、深30cm的排浆沟,沿途每隔10m 挖一个2m3左右的集浆坑,钻孔的泥浆通过排浆沟流入集浆坑,高压喷射灌浆所产生的废浆通过排浆沟流入集浆坑,经过沉淀过滤,达到排放标准后,再用水泵通过管道抽排到进水渠附近的沟内。

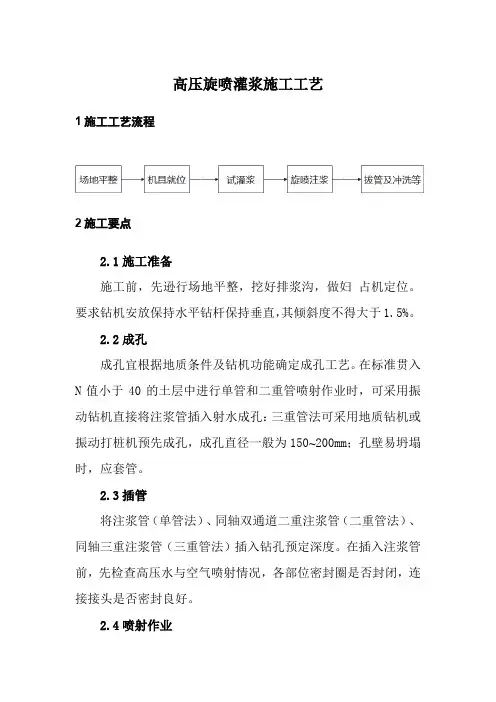

高压旋喷灌浆施工工艺

高压旋喷灌浆施工工艺1施工工艺流程2施工要点2.1施工准备施工前,先逊行场地平整,挖好排浆沟,做妇占机定位。
要求钻机安放保持水平钻杆保持垂直,其倾斜度不得大于1.5%。
2.2成孔成孔宜根据地质条件及钻机功能确定成孔工艺。
在标准贯入N值小于40的土层中进行单管和二重管喷射作业时,可采用振动钻机直接将注浆管插入射水成孔:三重管法可采用地质钻机或振动打桩机预先成孔,成孔直径一般为150~200mm;孔壁易坍塌时,应套管。
2.3插管将注浆管(单管法)、同轴双通道二重注浆管(二重管法)、同轴三重注浆管(三重管法)插入钻孔预定深度。
在插入注浆管前,先检查高压水与空气喷射情况,各部位密封圈是否封闭,连接接头是否密封良好。
2.4喷射作业喷射作业前应检查喷嘴是否堵塞,输浆(水)、输气管是否存在泄漏等现象,无异常情况后,开始按设计要求进行喷射作业。
2.4.1喷嘴直径、提升速度、旋喷速度、喷射压力、排量等参数应根据现场试验确定,也可参考下表,再根据现场试验进行调整。
2.4.2单管法和二重管法是在注浆管插入设计深度后边提升边进行喷射注浆,依靠高压水泥浆液(二重管法是压缩空气和浆液复合射流)作为喷射流,切割土体成桩。
2.4.3三重管法是喷射高压水流、压缩空气和高压水泥浆三种介质。
开始时,先送高压水,再送水泥浆和压缩空气,在一般情况下,压缩空气可晚送30s。
在桩底部边旋转边喷射Imin后再进行边旋转、边提升、边喷射。
4)喷射时,用仪表控制压力、流量和风量。
当分别达到预定的数值时,再逐渐提升注浆管。
2.4.5施工过程中应随时检查各压力表所示压力是否正常,出现异常情况或发生故障时,应停止提升和旋喷,以防止桩体中断,同时立即进行检查,排除故障:如发现有浆液喷射不足,影响桩体的设计直径时,应查明原因,采取措施,对直径不足部分进行复喷处理后再继续施工。
2.4.6桩的喷浆量Q(L/根)可按下式进行计算:Q=H/vq(1+B)(3-2)式中H ——旋喷长度(m)v——旋喷管提升速度(m/min)q ——泵的排量(L/min)β——浆液损失系数,一般取0.1~0.2旋喷过程中,冒浆量应控制在10%~25%之间。
